可调一字线激光器
一字线激光定位器
FU63511L5-BD22 红光一字线(此产品为整套，包括电源与支架)光斑形状：一字线（多种可定制）输出波长：红光:635nm 650nm （多种可定制）光学透镜：光学镀膜玻璃透镜工作电压：DC2.8-5V（多种可定制）输出功率：<5mW（多种可定制）尺寸：Φ22×110mm（多种可定制）发散角度：0.1-2mrad工作温度：－10～50℃储存温度：－40～85℃使用寿命：连续使用大于8000小时标配附件：专用电源（AC110-240V转DC3-5V，全球适用）、工业用固定支架（万向调节）。
激光等级：Class Ⅰ(<0.4mW),Class Ⅱ(<1mW),Class ⅢA(1-5mW),Class ⅢB(5-500mW),Class Ⅳ(>500mW)多种可定制价格优惠，产品质保，一手货源，欢迎验厂！！！此款型号在室内打出的光线约为:5-8米。
1.激光二极管：采用日本、德国、韩国、台湾、美国等地进口带玻璃窗激光二极管，使用寿命比普通产品长3000小时,稳定性高40%。
2.电路板(PCB)：采用带IC智能电路恒定功率驱动控制电路板(PCB)，带滤波设计能过滤电流冲击,有效保护激光二极管，使其工作更稳定，寿命更长。
3.1米延长线：采用1米～1.2米的延长线，加上电源1.5米长线,总计2-3米,使得安装更灵活,无需加配插线板。
4.对插头：采用国际通用电源接口标准（5.5*2.1mm），可以通用绝大部分电源，有效降低成本。
5.黑色外壳：采用黑色镀绝缘漆外壳，有利于对它的静电保护，降低静电伤害。
6.尺寸：采用加大尺寸（22*110mm）的金属外壳(带散热槽)，更有利于对激光二极管的散热，使其工作更稳定，寿命比普通产品增长2000H以上。
内部填充了导热硅胶和AB胶，既保证了充分散热，又能防震抗摔。
我们还能做的有：点状、一字线、十字线、丰字型、七横一竖等多种光型效果，欢迎咨询。

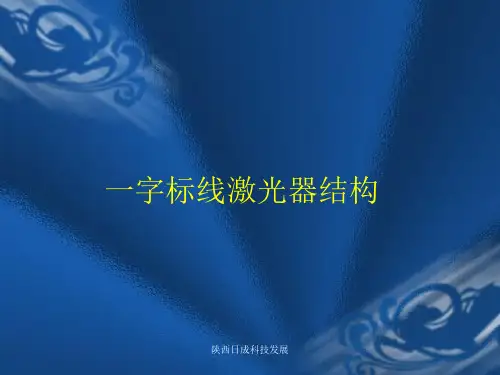

一字标线激光器结构综述
陕西日成科技发展
优势
准直性好，体积小，工业适用性强 在工业和工艺待业的校正与定位中，取代了
标尺、三角板、挡块等设备 能够帮助您在无法采用机械导向或在需要双
手同时工作的地方工作 可以调节亮度，使之适合于材料表面和您所
参数
光斑形状：十字线 光线颜色：红色 绿色（可选） 输出波长： 532nm 635nm 650nm 管芯功率：10～300mW 规 格：Φ16×80mm Φ22×85mm Φ26×110mm（多
种） 光学透镜：光学镀膜玻璃透镜G3 出光张角：90°～120° 直 线 度：≥1/5000 线 宽：3米处线宽≤1.0mm 工作电压： 直流 5V 使用寿命：连续使用大于8000小时 工作温度：-10℃~75℃ 储藏温度：-40℃~85℃
陕西日成科技发展
选配附件
专用电源（配套专用电源，具有很强的抗干 扰性、高稳定性、抑制浪涌电流及缓启动等 特点，特别适于恶劣的工作环境，能有效保 证产品的稳定 性和使用寿命）
工业支架（配套专用支架：具有良好的导热 性和灵活性，使镭射激光产品可安装在任何 垂直或水平面，并使之在三维空间任意360度 调整，以达到最佳使用效果
陕西日成科技发展
注意事项
使用应注意相关的激光使用安全规定，不能 直射人眼
激光器中半导拨打零贰玖陆捌伍捌壹柒零捌 体激光管属静电敏感器件，应遵守相关的电 防护规定
电源线请勿用力拽拉 电源电压不要超过5v
陕西日成科技发展
温馨提示
客户预定前务必先确定工作距离「即激光 孔到工作面的垂直距离」以及工作场所光 线度。yxl
在位置的环境光线，对人眼起到有效的保护
对条专用一字激光灯
对条专用一字激光灯公司主营产品有：对条专用一字激光灯激光定位灯、一字线定位灯、十字线定位灯、一字镭射灯、十字镭射灯、镭射定位灯、红光定位灯、红外线定位灯、小十字定位灯、雷射标点仪、大十字镭射灯、一字定位灯、十字定位灯、红光一字线定位灯、红光十字线定位灯、一字标记器、十字标记器、激光灯标、服装裁床专用激光标线器、服装机械专用激光定位灯、裁床定位灯、裁床专用激光定位灯、裁床专用红外线定位灯、裁床专用镭射定位灯、红光点状激光器，红光线状激光器。
DANGER红外线定位灯、红外线对格对线仪、红光一字线激光器、红光十字线激光器、红外线激光器、十字投影灯、激光投影灯、激光划线灯、针车专用激光定位灯、裁剪裁床专用一字线定位灯、镭射激光灯、镭射激光器、激光器红光激光器、一字激光定位仪、激光仪器标线仪、宁波裁床定位灯、南通裁床标线器、汕头裁床镭射定位灯、宁波裁床一字红外线定位灯、南通裁床专用红外线标线器、江苏服装裁床专用红外线划线灯、切割激光头、点光源激光器、红光源激光器、线光源激光标线器、RB635-30G3红外线定位灯、红光定位灯工作原理、西安一字线定位灯、红外线激光定位灯厂家生产价格优惠欢迎来电咨询（高经理）工业用红光激光标线器（点.一字线.十字线）可用在各种工业生产设备上，它能起辅助标线与定位作用，如：物料的切割，木工机械，包装机械，石材桥切机，轮胎定位及玻璃加工中的定位布料加工、焊接加工、PCB 加工；机械制造中钣金加工，钢板划线定位；制衣业面料剪裁、对格与对条，裁床定位，电脑开袋机标线，机绣过程中的定位；也用于设备安装及建筑装修中的定位，用途十分广泛。
特点：激光标线器（镭射标线器）的安装机使用简单方便，可安装在使用机械的垂直或水平面上，提供一条可见的激光标线，使得在整个生产过程中有一条可见的、非接触的定位线指导操作过程。
具有方便生产操作和提高生产效率的优点。
激光线可在三维空间任意微调，已达到最佳使用效果。

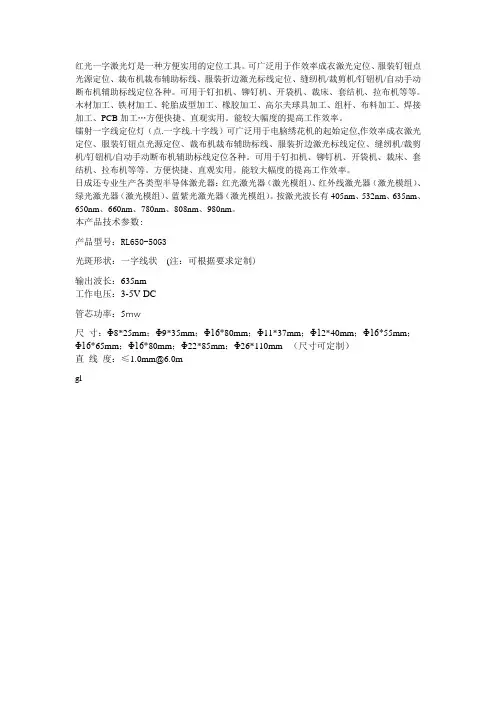

红光一字激光灯
红光一字激光灯是一种方便实用的定位工具。
可广泛用于作效率成衣激光定位、服装钉钮点光源定位、裁布机裁布辅助标线、服装折边激光标线定位、缝纫机/裁剪机/钉钮机/自动手动断布机辅助标线定位各种。
可用于钉扣机、铆钉机、开袋机、裁床、套结机、拉布机等等。
木材加工、铁材加工、轮胎成型加工、橡胶加工、高尔夫球具加工、组杆、布料加工、焊接加工、PCB加工…方便快捷、直观实用。
能较大幅度的提高工作效率。
镭射一字线定位灯（点.一字线.十字线）可广泛用于电脑绣花机的起始定位,作效率成衣激光定位、服装钉钮点光源定位、裁布机裁布辅助标线、服装折边激光标线定位、缝纫机/裁剪机/钉钮机/自动手动断布机辅助标线定位各种。
可用于钉扣机、铆钉机、开袋机、裁床、套结机、拉布机等等。
方便快捷、直观实用。
能较大幅度的提高工作效率。
日成还专业生产各类型半导体激光器：红光激光器（激光模组）、红外线激光器（激光模组）、绿光激光器（激光模组）、蓝紫光激光器（激光模组）。
按激光波长有 405nm、532nm、635nm、650nm、660nm、780nm、808nm、980nm。
本产品技术参数:
产品型号：RL650-50G3
光斑形状：一字线状 (注：可根据要求定制)
输出波长：635nm
工作电压：3-5V DC
管芯功率：5mw
尺寸：Φ8*25mm；Φ9*35mm；Φ16*80mm；Φ11*37mm；Φ12*40mm；Φ16*55mm；Φ16*65mm；Φ16*80mm；Φ22*85mm；Φ26*110mm （尺寸可定制）
直线度：≤1.0mm@6.0m
gl。
一字线定位灯(一字激光定位灯)
上海磐川光电科技有限公司一字线定位灯（一字激光定位灯）产品说明书一字线定位灯（一字线激光定位灯）型号：PL-66100L专业术语：一字线定位灯又俗称：一字线激光定位灯,一字定位灯,一字划线仪,红光一字线定位仪,一字线光源,一字线光源激光器等产品特点：*半导体激光管芯；*高效透过率光学系统；*智能反馈控制电路；*低功耗，高效能光功率输出；应用领域：广泛引用于工业机械设备标线定位，防伪检测，机械、金属锯床、SMT/电路板的对刀、标线、定位、对齐等技术参数：型号：PL-66100L波长660nm 激励方式电激励输出功率5-200mW 光斑模式一字线形运行方式连续工作激光器供电电压DC3-5V工作电流20-300mA 光学透镜光学镀膜玻璃透镜光束发散度0.1~1mrad 出光张角度10°~135°直线度≥1/5000 线宽≤1.0mm/≤0.5mm 工作温度-10℃~50℃储存温度-40℃~85℃尺寸Φ10-26×30-120mm；（可根据用户定制）使用寿命〉10000hrs激光安全等级ClassⅢa / ClassⅢb产品工业用途：一字线定位灯（一字线激光定位灯）的特点除了激光器的单色性好、相干性好、方向性好以及高亮度之外一字线直度高是其重要优势，可以广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等；.方便快捷、直观实用、易于安装、稳定可靠，可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。
（工业应用场合）售后服务产品提供一年质保，三年保修。
使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。
测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压5V或<5V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。
一字线激光器(一字线定位灯)
上海磐川光电科技有限公司产品说明书一字线激光器（一字线定位灯）一字线激光器（一字线定位灯）型号：PL-635L专业术语：一字线激光器又俗称：一字线定位灯,一字定位灯,一字划线仪,红光一字线定位仪,一字线光源,一字线光源激光器等产品特点：*半导体激光管芯；*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；应用领域：工业机械设备标线定位，防伪检测，机械、金属锯床、SMT/电路板的对刀、标线、定位、对齐等技术参数：型号：PL-635L波长660nm 激励方式电激励输出功率5-200mW 光斑模式一字线形运行方式连续工作激光器供电电压DC3-5V工作电流20-300mA 光学透镜光学镀膜玻璃透镜光束发散度0.1~1mrad 出光张角度10°~135°直线度≥1/5000 线宽≤1.0mm/≤0.5mm 工作温度-10℃~50℃储存温度-40℃~85℃尺寸Φ10-26×30-120mm；（可根据用户定制）使用寿命〉10000hrs激光安全等级ClassⅢa / ClassⅢb产品工业用途：一字线激光器（一字线定位灯）的特点除了激光器的单色性好、相干性好、方向性好以及高亮度之外一字线直度高是其重要优势，可以广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等；.方便快捷、直观实用、易于安装、稳定可靠，可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。
（工业应用场合）售后服务产品提供一年质保，三年保修。
使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。
测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压5V或<5V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。
可调激光器原理
可调激光器原理
可调激光器可以根据需要自动调节激光的频率或波长，是一种常用的光学设备。
其原理基于外界的刺激或内部调谐机制，通过改变激光器中光学谐振腔的长度或光学介质的特性来实现频率调节。
在主动调谐的可调激光器中，通常采用电压调谐方法。
其中一个常见的调谐机制是利用光栅，光栅可以通过改变其周期或折射率来改变光学谐振腔的长度，从而影响激光的输出波长。
当外加电压改变光栅的形态时，光栅的周期或折射率也随之改变，从而引起激光输出波长的变化。
被动调谐的可调激光器则利用温度或应变等外界刺激来实现频率调节。
例如，在一些可调激光二极管中，通过在压力或温控器上施加机械压力或调节温度，可以改变激光二极管中的载流子浓度或能带结构，进而调节激光的频率。
此外，还有一种叫做外共振腔可调激光器的设备，其原理是通过粘附谐振腔镜片的一侧来调节光学谐振腔的长度。
当单一侧面的镜片移动时，光学谐振腔长度随之改变，从而导致激光输出频率的变化。
综上所述，可调激光器可以利用外界刺激或内部调谐机制来改变光学谐振腔的长度或光学介质的特性，实现激光的频率调节。
这种特性使得可调激光器在许多应用领域都得到广泛应用，例如光通信、材料加工和医学诊断等。
一字线绿色镭射灯
（gl）一字线绿色镭射灯广泛应用于各种石材机械，如桥式切割机、异型加工机、金刚石锯机、龙门锯机等的辅助标线定位。
能产生清晰明亮的绿光线，直观实用，体积小巧、方便调节，易于安装。
产品特点：从根本解决了传统的绿光线激光标线器的主要问题如使用寿命较短、光线强度低等。
激光标线器管芯采用日本进口半导体激光二极可打零贰玖捌捌柒贰陆柒柒叁管，内置电路板经改良，具有高抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命。
输出波长：635nm 650nm
输出功率：635nm 10～30mw
650nm 20～150mw
工作电压：5V DC
工作电流：≤450mA
光束发散度：0.1～1.5mrad
出光张角：10º～135º
光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；
直线度：≤1.0mm ＠6.0m
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm（可定制）直线度：≥1/5000
光线直径：3米处线宽φ≤0.8mm 注：部分产品可以调节线宽
使用寿命：连续使用大于6000小时
透镜：光学镀膜玻璃透镜
激励方式：电激励式激光器
工作介质：半导体激光器
工作方式：连续激光器
工作温度：-10℃~75℃（内置冷却系统）
储藏温度：-40℃~85℃
附件：专用电源(DC 5V)和专用支架（可60°调节仰俯角）
售后服务：本公司所有产品质保一年（以出厂日期计算）gl。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可调一字线激光器
(gy)Red Line Laser Module
本产品采用原装进口激光二极管，体积小，光线清晰，出光张角大，直线度高。
我们可以制作固定焦点同时可以制作可调焦的红光线状激光器，请打零贰玖捌捌柒贰陆柒柒叁客户可以根据各种要求调整焦点。
The laser has original import laser diode, small body and clear beam. The fan angle and line degree is high. We can offer red Line Laser Module with focus adjustable or fixed. Customer also can adjust the focus according various requirements.
输出波长：635nm 650nm 660nm
输出功率：635nm 0.5～30mw
650nm 0.5～200mw
660nm 0.5～300mw
工作电压：2.7~24V DC
工作电流：≤450mA
光束发散度：0.1～1.5mrad
出光张角：10º～135º
光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；
直线度：≤1.0mm ＠6.0m
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ8×25mm；Φ9×35mm；Φ11×37mm；Φ12×40mm；Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm（可定制）
工作温度：－10～75℃
储存温度：－40～85℃
激光等级：Ⅲb
Output wavelength: 635nm 650nm 660nm
Output power: 635nm 0.5～30mw
650nm 0.5～200mw
660nm 0.5～300mw
Operating voltage: 2.7~24V DC
Operating current: ≤450mA
Beam divergence: 0.1～1.5mrad
Fan angle: 10º～135º
Beam diameter: ≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m
Line degree: ≤1.0mm ＠6.0m
Optics: coated glass lens or plastic lens
Size: Φ8×25mm；Φ9×35mm；Φ11×37mm；Φ12×40mm；Φ16×55mm；Φ16×65mm；
Φ16×80mm；Φ22×85mm；Φ26×110mm（made as requirement）
Operating temperature: －10℃～75℃
Storage temperature：-40℃～85℃
Laser classification: Ⅲb。
