轨道车辆用空调电加热器设计应用注意事项
地铁车辆空调系统设计要点分析
2) 空调机组安装在车辆端部, 机组单端送风; 支风管设置在机组两侧的车顶夹层内; 回风口设在 机组端部或底部( 见图 2) 。
图 2 第 2 种端部送风方式
3) 空调机组安装在车辆中部, 机组两端送风; 支风管设置在机组两侧或机组底部的车顶夹层内; 回风口设在机组端部 ( 见图 3) 。
以夏季为例, 空调负荷包括: 1) 车体传热量 Q1 ( 包括太阳辐射) 。
! Q 1 =
kFi ti
式中:
k ∀ ∀ ∀ 传热系数;
Fi ∀ ∀ ∀ 车体各面面积;
ti ∀ ∀ ∀ 车体各面对应的内外温差。
2) 太阳辐射热量的一部分可以计算在窗的传
热中, 另一部分计算在车窗的吸收和透射中。对于
车辆的双层玻璃, 它的吸收系数 远小于透光系数 , 因此可以仅计算车窗的太阳辐射透射作用所引起 的得热量 Q2 。
随着我国地铁建设的快速发展, 原来由国外公 司垄断的地铁车辆设计格局已被打破, 车辆主体国 产化设计已经成为发展趋势。本文介绍了地铁车辆 空调系统的设计要点, 并结合目前车辆空调系统使 用的问题, 提出设计改进建议。
1 车辆空调系统的组成及其功能
地铁车辆空调系统的一般组成为: 空调机组, 通 风系统( 送风系统、排风系统) , 控制系统, 紧急逆变 电源。空调系统功能是: 空气经过空调机组降温( 加
4) 空调机组安装在车辆端部, 机组单端送风; 回风 口设在机组下部, 客室回风经过客室区域再被吸入到空
第 11 期 调机组内处理, 从而增加端部的空气流动( 见图 4) 。
图 3 第 3 端部送风方式
研究报告
内压力过高, 并导致车门关闭 困难; 若 排风口面积 大, 引入的新风量过多, 则导致空调负荷增加、车内 温度偏高等问题。
上海地铁AC05型列车空调和司机室加热器维修的技术要求

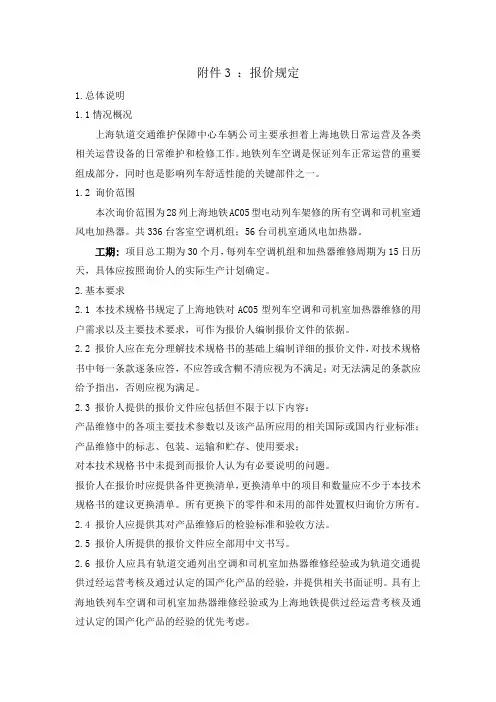

附件3 ：报价规定1.总体说明1.1情况概况上海轨道交通维护保障中心车辆公司主要承担着上海地铁日常运营及各类相关运营设备的日常维护和检修工作。
