不锈钢水箱规格尺寸及特点

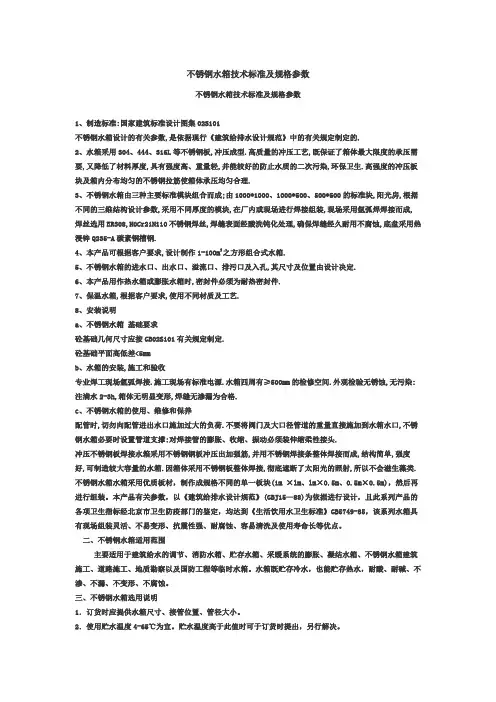

不锈钢水箱技术标准及规格参数
不锈钢水箱技术标准及规格参数不锈钢水箱技术标准及规格参数1、制造标准:国家建筑标准设计图集02S101不锈钢水箱设计的有关参数,是依据现行《建筑给排水设计规范》中的有关规定制定的.2、水箱采用304、444、316L等不锈钢板,冲压成型.高质量的冲压工艺,既保证了箱体最大限度的承压需要,又降低了材料厚度,具有强度高、重量轻,并能较好的防止水质的二次污染,环保卫生.高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理.3、不锈钢水箱由三种主要标准模块组合而成;由1000*1000、1000*500、500*500的标准块,阳光房,根据不同的三维结构设计参数,采用不同厚度的模块,在厂内或现场进行焊接组装,现场采用氩弧焊焊接而成,焊丝选用ER308,H0Cr21Ni10不锈钢焊丝,焊缝表面经酸洗钝化处理,确保焊缝经久耐用不腐蚀,底盘采用热浸锌Q235-A碳素钢槽钢.4、本产品可根据客户要求,设计制作1-100m3之方形组合式水箱.5、不锈钢水箱的进水口、出水口、溢流口、排污口及入孔,其尺寸及位置由设计决定.6、本产品用作热水箱或膨胀水箱时,密封件必须为耐热密封件.7、保温水箱,根据客户要求,使用不同材质及工艺.8、安装说明a、不锈钢水箱基础要求砼基础几何尺寸应按GB02S101有关规定制定.砼基础平面高低差<5mmb、水箱的安装,施工和验收专业焊工现场氩弧焊接.施工现场有标准电源.水箱四周有≥500mm的检修空间.外观检验无锈蚀,无污染:注满水2-3h,箱体无明显变形,焊缝无渗漏为合格.c、不锈钢水箱的使用、维修和保养配管时,切勿向配管进出水口施加过大的负荷.不要将阀门及大口径管道的重量直接施加到水箱水口,不锈钢水箱必要时设置管道支撑:对焊接管的膨胀、收缩、振动必须装伸缩柔性接头.冲压不锈钢板焊接水箱采用不锈钢钢板冲压出加强筋,并用不锈钢焊接条整体焊接而成,结构简单,强度好,可制造较大容量的水箱.因箱体采用不锈钢板整体焊接,彻底遮断了太阳光的照射,所以不会滋生藻类. 不锈钢水箱水箱采用优质板材，制作成规格不同的单一板块(1m ×lm、lm×0.5m、0.5m×0.5m)，然后再进行组装。
不锈钢圆形水箱标准
不锈钢圆形水箱标准
一般方形水箱：
方形水箱一般分为3种规格，分别是：1000X1000、1500X1500、2000X2000。
方型不锈钢水箱的优点是价格比较便宜，价格便宜，可以满足一般用户对成本的需求，同时由于方型水箱结构简单，体积小，占地面积小，安装方便。
但它的缺点是外观不美观、不能满足用户对水箱外观的需求。
矩形水箱：
矩形水箱也是按箱体的形状来分的，有方形水箱和矩形水箱之分。
方形水箱也叫箱式不锈钢水箱，一般是指长方形的不锈钢水箱。
在矩形的不锈钢水箱中，又分为：100升矩形和150升矩形。
100升的长方形水箱适用于容量比较小的情况下使用，如果容量比较大，就需要使用150升或以上的矩形不锈钢水箱。
还有就是方形不锈钢水箱一般采用多层焊接而成，采用这种水箱结构形式可以节省空间，因为箱体内不会有过多的储存空间。
圆形水箱：
圆形不锈钢水箱是利用圆形钢板经冲压成型的一种水箱，这种水箱的规格可以根据用户要求来定，一般有1000L、1500L、2000L等。
制作方法：
1.水箱采用优质不锈钢板，经冲压成型。
2.水箱外壁、底板及溢流管等零部件均采用优质304不锈钢，内表面经抛光处理。
3.水箱装配时，所有焊缝均采用焊条电弧焊焊接，焊接质量符合GB6064-97《钢制压力容器焊接标准》要求。
4.水箱全部为整体焊接结构，无焊接死角，不易藏污纳垢，清洗方便。
5.水箱底部设有排水槽和排污管，水箱四周设有溢水管及水孔、气塞等装置，方便清理杂物。
常见的不锈钢水箱一般用多厚的不锈钢板
常见的不锈钢水箱一般用多厚的不锈钢板常见的不锈钢水箱一般用多厚的不锈钢板，这个根据水箱的高度来确定所用板材的厚度，一起来看看。
老版《矩形给水箱》02S101国标图集要求如下：1.水箱高度在1米时：底板厚度采用2.0mm，侧板厚度采用1.5mm，顶盖板厚度采用1.5mm2.水箱高度是1.5米时：底板厚度采用2.5mm/2.0mm，侧下板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.5mm。
3.水箱高度是2米时：底板厚度采用2.5mm，侧下板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.5mm。
4.水箱高度是2.5米时：底板厚度采用3.0mm/2.5mm，侧下板厚度采用2.5mm，侧中板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.5mm。
5.水箱高度是3米时：底板厚度采用3.0mm，侧下板厚度采用2.5mm，侧中板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.5mm。
新版《矩形给水箱》国标图集12S101要求如下：1.水箱高度在1米时：底板厚度采用1.5mm，侧板厚度采用1.5mm，顶盖板厚度采用1.2mm2.水箱高度是1.5米时：底板厚度采用2.5mm/2.0mm，侧下板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.2mm。
3.水箱高度是2米时：底板厚度采用2.5mm，侧下板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.2mm。
4.水箱高度是2.5米时：底板厚度采用3.0mm/2.5mm，侧下板厚度采用2.5mm，侧中板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.2mm。
5.水箱高度是3米时：底板厚度采用3.0mm，侧下板厚度采用2.5mm，侧中板厚度采用2.0mm，侧上板厚度采用1.5mm，顶盖板1.2mm。
多数企业标准板厚如下：1.水箱高度在1米时：底板厚度采用1.2mm，侧板厚度采用1.2mm，顶盖板厚度采用1.2mm2.水箱高度是1.5米时：底板厚度采用2.0mm/1.5mm，侧下板厚度采用1.5mm，侧上板厚度采用1.2mm，顶盖板1.0mm。
不锈钢水箱概述
不锈钢水箱概述不锈钢水箱是继玻璃钢水箱之后新一代水箱产品，其产品采用SUS304不锈钢板精工模压而成，造型美观、经济实用、主体以久不坏。
不锈钢水箱与其它水箱相比，具有重量轻、强度高、耐腐蚀、耐高温、水质清洁，防渗，抗震，永不生青苔，水质无二次污染，安装方便，无需维修，便于清洗等诸多优点。
产品特点1、不锈钢水箱一般采用SUS304材质的不锈钢板材,物理化学性质稳定，对水质无污染，保证水质清洁卫生；2、不锈钢水箱冲压成型,强度高、重量轻、外型整洁、美观高雅；3、水箱板一般采用高镍8.0以上3042B板,表面光洁美观、易清洗；4、由于表面有致密氧化层,耐腐蚀性能优越，密封性能好；5、抗冲击性能大，抗震性能强；6、与其他类水箱对比。
品名类别水泥水箱FRP玻璃钢水箱不锈钢水箱304材质特性对水有污染对水有污染对水无污染能耐低度酸碱有无二次污染有有无有无气味有有无有无青苔生殖有有无密封性能差较差好使用寿命2-4年后会渗漏 1.5-3.5年后裂痕30年以上方便性自身较重安装不便自身较重安装不便自身轻便，安装方便SUS304不锈钢化学名：0Cr18Ni9不锈钢水箱结构不锈钢水箱是由500*500、1000*500、1000*1000等规格冲压板焊接拼装完成，主要分为两大类：一、不锈钢冷水箱冷水箱又分为方形水箱和异形水箱，主要用于生活用水和消防用水。
生活水箱一般吨位较大，安装于地下室。
消防水箱规格一般在15~24m3之间。
大部份位于楼顶炮台之上。
二、不锈钢保温水箱保温水箱分为常规保温水箱和膨胀式水箱，用于酒店宾馆。
主要靠聚胺酯发泡层保温。
夏天温差一般保证24小时5℃左右，冬天温差保证24小时10℃左右。
具体温差需根据水箱安装位置，当地气候温差计算。
（常规保温水箱即为无压力水箱，膨胀式水箱为有压力水箱，需整体密封焊接。
）完整的不锈钢水箱包含以下部件（除无特殊要求）1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。
圆柱形不锈钢水箱的特点介绍
圆柱形不锈钢水箱是一种环保型不锈钢圆柱型立式水箱，大家都知道四方形焊接容易,圆柱形就有一定难度了，所以它的工艺非常的先进。
高质量的冲压工艺,既保证了箱体最大限度的承压需要，又降低了材料厚度，节约原料，还节能环保。
因此深受大众喜爱，使用区域较为广泛。
水箱下面的底板也是受压非常的均匀，能够起到很好的传导压力，所以一般是不会变形的。
那么圆柱形不锈钢水箱的性能特点有哪些呢？
1、不锈钢储热水箱全部采用进口一级SUS304不锈钢板制造，化工用储液容器采用SUS444、SUS316不锈钢板制造。
2、进出水口大小、位置、数量均由客户自主选择。
3、特殊规格尺寸水箱由客户提供图纸，本公司按图纸施工。
节能性：
1、聚氨酯保温层采用专业机械发泡，相比手工发泡的聚氨酯密度性更高，
确保水箱的保温性能。
2、箱体、维修孔等均采用缝焊机的高频电阻焊，彻底保证箱体严密，有效防止外部雨水和内部蒸汽对保温层的破坏。
3、箱体和底部均采用防热桥设计。
4、对溢流孔加装单向放对流装置，有效防止水箱上部空气与外界空气的对流换热。
5、真正做到24小时只降温3度。
郑州碧之泉供水设备有限公司拥有雄厚的技术实力，拥有一批给热排水、环保及相关专业的高、中级技术人员和专业素质较高的安装调试及售后服务队伍以确保产品质量之精良，安装之到位。
是集科研、生产、销售一条龙服务的现代化高新技术企业，是中原地区水箱、水处理设备、环保设备的专业生产基地。

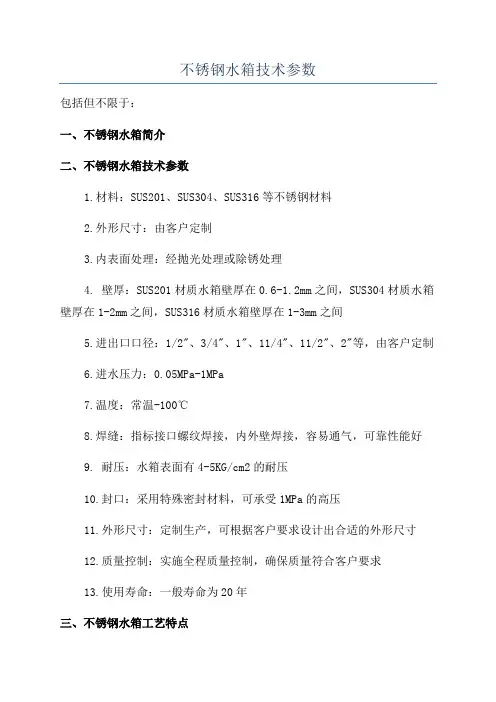

不锈钢水箱技术参数
不锈钢水箱技术参数
包括但不限于：
一、不锈钢水箱简介
二、不锈钢水箱技术参数
1.材料：SUS201、SUS304、SUS316等不锈钢材料
2.外形尺寸：由客户定制
3.内表面处理：经抛光处理或除锈处理
4. 壁厚：SUS201材质水箱壁厚在0.6-1.2mm之间，SUS304材质水箱壁厚在1-2mm之间，SUS316材质水箱壁厚在1-3mm之间
5.进出口口径：1/2"、3/4"、1"、11/4"、11/2"、2"等，由客户定制
6.进水压力：0.05MPa-1MPa
7.温度：常温-100℃
8.焊缝：指标接口螺纹焊接，内外壁焊接，容易通气，可靠性能好
9. 耐压：水箱表面有4-5KG/cm2的耐压
10.封口：采用特殊密封材料，可承受1MPa的高压
11.外形尺寸：定制生产，可根据客户要求设计出合适的外形尺寸
12.质量控制：实施全程质量控制，确保质量符合客户要求
13.使用寿命：一般寿命为20年
三、不锈钢水箱工艺特点
1．冲压成形：采用LEISTRITZT6冲压成型机，全自动模具补偿，实现精确，平整的表面质量。
2.焊接：采用熔接焊接机器，完成接缝接头的焊接，实现质量的完美密封。
不锈钢水箱壁厚国标
不锈钢水箱壁厚国标（原创实用版）目录1.不锈钢水箱的概述2.不锈钢水箱壁厚的选择3.不锈钢水箱的材质选择4.不锈钢水箱的安装与使用5.不锈钢水箱的重量计算正文一、不锈钢水箱的概述不锈钢水箱是一种广泛应用于生活、工业等领域的储水设备，以其良好的抗腐蚀性、环保性和耐用性而受到用户的青睐。
不锈钢水箱的壁厚、材质、安装与使用等方面的选择对于保证水箱的质量和性能至关重要。
二、不锈钢水箱壁厚的选择在实际应用中，不锈钢水箱的壁厚选择应根据水箱的大小、用途、承载能力等因素综合考虑。
目前，我国没有不锈钢水箱壁厚的国家标准，但根据行业惯例和设计规范，一般采用 4mm 厚的不锈钢板作为水箱的壁厚。
在特殊情况下，可以根据实际需求进行调整。
三、不锈钢水箱的材质选择不锈钢水箱的材质主要分为 302、201、316、304、430 等，其中 302、201、201 属于低级别不锈钢，不是食品级别的不锈钢，因此建议用于制作水箱的材质选择 316、304 等高级别不锈钢。
316 不锈钢（18-10）采用 18% 铬 10% 镍来制作，具有较高的耐腐蚀性和耐用性，完全没有金属离子析出，适用于医疗器械制造和餐具制造等领域。
304 不锈钢则具有良好的耐腐蚀性和抗氧化性，广泛应用于生活和工业领域。
四、不锈钢水箱的安装与使用在安装不锈钢水箱时，应选择一个合适的场地，确保水箱底部与地面的接触面积足够大，以保证水箱的稳定性。
同时，水箱的安装位置应避免阳光直射和雨水浸泡，以延长水箱的使用寿命。
在实际使用过程中，应定期检查水箱的密封性能、水质卫生等方面，确保水箱的正常运行。
五、不锈钢水箱的重量计算不锈钢水箱的重量计算主要取决于水箱的尺寸、材质和壁厚等因素。
组合式不锈钢水箱规范厚度
组合式不锈钢水箱规范厚度组合式不锈钢水箱是一种常见的水贮存设备，它具有耐腐蚀、防渗漏、寿命长等优点，广泛应用于工业、农业、城市建设等领域。
而在制造组合式不锈钢水箱时，规范厚度的选择是非常重要的，它关系到水箱的质量、安全性和使用寿命等方面。
首先，不同尺寸组合式不锈钢水箱的规范厚度是不同的。
一般来说，水箱侧板的厚度越大，其承载能力就越强。
例如，在高度小于2m的水箱中，侧板厚度应不小于1.0mm；而在高度大于4m 的水箱中，侧板厚度应不小于2.0mm。
因此，在制造组合式不锈钢水箱时，应根据水箱的尺寸合理选择规范厚度，以确保其承载能力和安全性。
其次，不同材质组合式不锈钢水箱的规范厚度也是不同的。
目前市场上常见的组合式不锈钢水箱材质包括304不锈钢、316不锈钢等。
其中，316不锈钢相较于304不锈钢而言，具有更好的耐腐蚀性和强度，因此其规范厚度可以适当减少。
例如，在高度小于2m的水箱中，316不锈钢的侧板厚度可为0.8mm，而304不锈钢的侧板厚度应不小于1.0mm。
因此，在选择组合式不锈钢水箱材质时，应综合考虑其物理性质和实际使用环境，合理选择规范厚度。
最后，组合式不锈钢水箱的规范厚度还应考虑到其制造工艺和成本等因素。
一般来说，规范厚度越大，制造难度和成本也就越高。
因此，在制造组合式不锈钢水箱时，应在满足使用需求和安全性的前提下，适当控制规范厚度，以实现材料的合理利用和成本的控制。
综上所述，组合式不锈钢水箱规范厚度的选择是非常重要的。
在实际生产中，应根据水箱尺寸、材质和制造工艺等综合因素，合理选择规范厚度，以确保水箱质量的同时，降低制造成本。
同时，在购买组合式不锈钢水箱时，也应注意厂家的生产制造技术和质量控制体系，选择值得信赖的水箱产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢水箱通常具有不生锈、重量轻、理想的力学构造、不渗漏、可任意组合，保温施工容易等特点，而且产品有着不同的规格尺寸，可以供大家选择。
本文给大家作出详细介绍。
规格及外型尺寸：
拼装基础图：
特点：
1、不生锈：选用进口食品级不锈钢，具有较高的耐腐性。
2、重量轻：采用冲压成型工艺，以较小材料消耗达到高强度的使用要求，重量是钢板水箱三分之一。
3、理想的力学构造：从力学角度双成水箱的凸出部分采用了球体。
4、不渗漏：独特的结构设计，全焊接现场结合。
强度高，密封性好，防止水质二次污染。
5、可任意组合，保温施工容易：用户可根据设计需要提出水箱的长、宽、高(标准板块为1m*1m、1m*0.5m、0.5m*0.5m)任意组合，安装现场无特殊要求,并可提供保温服务。
南京航城流体控制设备有限公司生产各种规格尺寸的不锈钢水箱产品，如有需要，可拨打电话进行详细咨询~。
