Realtek方案无线路由器快速安装指南
快速安装指南
适合Realtek 方案无线路由器
深圳市宏成数字科技股份有限公司
1.硬件连接
如图所示，将运营商提供的RJ45网络线或者调制解调器连到路由器的WAN 口，电脑连到路由器的LAN口，开启路由器电源。
注意：这个安装指导适合KW55293,KW55193,KW55295,KW55195,KW5513等产品，不同型号产品，后面
板接口，接口位置或者命名可能有一些不一样，参照您的设备的实际接口进行正确连接。
2.电脑TCP/IP设置: 保证电脑本地连接的DHCP开启，通常电脑的DHCP都是开
启的。
如果您的电脑DHCP没有开启，请参考常见问题1开启。
3.路由器设置
(1) 电脑上打开浏览器, 比如IE浏览器。
在地址栏输入http://192.168.1.1即可登录到路由器的快速设定界面。
这里点击下一步先进行快速设置。
（若点击手动设置，需要先登录路由器账户，用户名为admin，密码为admin。
）
(2)上网方式设置，如下图所示。
路由器提供三种常见的上网方式：PPPoE，动态IP，静态IP. 选择您的运营商提供的上网方式，可参考常见问题2。
然后点击下一步。
(3) 若上一步选择的是PPPoE，需要输入运营商提供的上网账号和上网口令。
然后点击下一步。
若上一步选择的是动态IP, 直接到无线网络设置页面，可参考步骤4进行设置。
若上一步选择的是静态IP, 需要输入运营商提供的IP地址，子网掩码，网关，DNS 服务器，备用DNS服务器。
然后点击下一步。
(4) 无线设置，如下图所示。
无线默认是开启的，给您的无线网络设置好SSID(无线名称)；选择无线安全选项，通常建议选择WPA-PSK/WPA2-PSK AES, 然后设置PSK密码（无线密码），之后点击下一步。
(5)设置完成，点击完成按钮保存和应用您的设置。
路由器常见问题
1.如何开启电脑本地连接的DHCP设置？
Win7: 开始--控制面板--网络和Internet--网络和共享中心--更改适配器设置（左边）--本地连接（右键点击）--属性--Internet 协议版本4（选中）--属性：选择“自动获得IP地址”和“自动获得DNS服务器地址”。
Win XP: 开始-- 控制面板--网络连线--本地连接（右键点击）--属性--Internet 协议（选中）--属性：选择“自动获得IP地址”和“自动获得DNS服务器地址”。
Win8: 开始--控制面板--网络和Internet--网络和共享中心--更改适配器设置（左边）--以太网连线（右键点击）--属性--Internet 协议版本4（选中）--属性：选择“自动获得IP地址”和“自动获得DNS服务器地址”。
2.如何正确选择上网方式？
在路由器的配置过程中，需要选择上网方式：PPPOE，动态IP，还是静态IP，
3.当路由器和DSL调制解调器一起使用并设置上网方式为动态IP时，路由器不
能获取网络？
我们的路由器默认LAN端IP地址一般都是192.168.1.1，如果您的DSL调制解调器的默认IP地址也是192.168.1.x(0<x<255), 就会产生IP冲突。
这时您可以更改路由器的LAN端IP地址，比如192.168.2.1，这样就可以避免冲突。
更改LAN端IP地址后，下一次进入路由器配置界面需要使用新的IP地址。
您可以在设置 局域网设置页面更改路由器LAN端IP地址。
4.如何恢复路由器到出厂默认设置?
法一: 通过Reset按钮
开启路由器电源，用一支笔按住Reset孔8~10s，当看到路由器上的LED灯都闪一下，可松开Reset孔，路由器会恢复到出厂默认设置。
法二: 通过路由器网页配置界面
步骤1: 通过http://192.168.1.1登录到路由器配置界面;
步骤2: 到维护 重启页面：点击恢复出厂默认配置按钮。

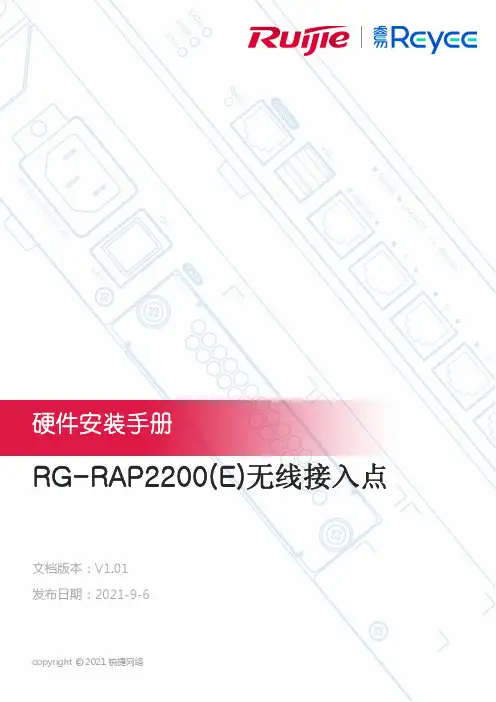

锐捷网络RG-RAP2200(E)无线接入点硬件安装手册说明书
RG-RAP2200(E)无线接入点文档版本：V1.01发布日期：2021-9-6版权声明copyright © 2021锐捷网络保留对本文档及本声明的一切权利。
未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分内容或全部进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。
以上均为锐捷网络的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。
本手册仅作为使用指导。
锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。
前 言感谢您使用锐捷网络产品，本手册为您提供了详细的硬件安装指南。
使用范围本手册主要介绍了产品在功能上和物理上的一些特性，提供了安装步骤、故障排除、技术规格，以及电缆和连接器的规格和使用准则。
适用于想对上述内容进行了解且在安装和维护网络硬件方面具有一定经验的用户。
同时假定该款产品的用户熟知相关术语和概念。
技术支持⏹锐捷睿易官方网站：https:///⏹锐捷睿易在线客服：https:///?p=smb⏹锐捷网络官方网站服务与支持版块：https:///service.aspx⏹7天无休技术服务热线：4001-000-078⏹锐捷睿易技术论坛：/⏹常见问题搜索：https:///service/know.aspx⏹锐捷睿易技术支持与反馈信箱：*********************.cn⏹锐捷网络服务公众号：【锐捷服务】扫码关注文档格式约定本书采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：注意、警告、提醒操作中应注意的事项。
Ruijie RG-AP630 (CD) 无线接入点快速安装指南说明书
Ruijie RG-AP630 (CD) Wireless Access Points Quick Installation GuideCopyright StatementRuijie Networks©2019Ruijie Networks reserves all copyrights of this document. Any reproduction, excerption, backup, modification, transmission, translation or commercial use of this document or any portion of this document, in any form or by any means, without the prior written consent of Ruijie Networks is prohibited.Exemption StatementThis document is provided “as is”. The contents of this document are subject to change without any notice. Please obtain the latest information through the Ruijie Networks website. Ruijie Networks endeavors to ensure content accuracy and will not shoulder any responsibility for losses and damages caused due to content omissions, inaccuracies or errors.Means reader take note. Notes contain helpful suggestions or references.Mounting Plate Mounting Bracket Tie Rod M8X40/M8X20 Screw Grounding Cable Hose ClampLiquid-tight Adapter for Optical Fiber Security Cable M8x60 Expansion Bolt1. Console port2. 10/100/1000 Base-T auto-sensing Ethernet/PoE IN port3. SFP combo portAttach the tie rod to the mounting plate and fasten the rod with the M8x40 screws after AP is well-positioned, shown in the following figure.Attach the mounting plate to the mounting bracket through the rod with the M8x40 screws, adjust AP orientation, and tighten the screws on the rod with the Phillips screwdriver (or the wrench). Finally, connect Loop B of the security cable to the bracket by fastening the screw attached to Loop BHorizontal pole mount is also supported. The procedure of horizontal pole mount is similar as that of vertical mount.The outdoor AP can be mounted on a wall and a pole (diameter: 75 mm to 120 mm). If the diameter of the pole is out of the range, the hose clamp is customer-supplied. In this case, we strongly recommend you to use a 304 stainless steel hose clamp with thickness of 2.5mm at least.8Mounting the AP on the WallAttach the mounting bracket to the wall with user-supplied expansion screws. M8 x 60 screws are recommended. Mark the locations of the four screw holes by using the marker. Drill four 8 mm diameter holes. Tap expansion anchorsAttach the tie rod to the mounting plate and fix the rod with the supplied M8x40 screws. Adjust the AP orientation, and drive the two-side screws on the rod. Finally, drive the screw of Loop B into the fourth anchor.Connecting the Fiber CableThe liquid-tight adapter for optical fiber is supplied for hardware V2.00 and laterWaterproofing material is customer-supplied.1)Choose an LC-LC optical fiber with the diameter of 2.7±0.2mm.Thread the fiber through the liquid-tight adapter in the order as shown.10Thread the original network cable through the liquid-tight adapter.Attach the plug into one end of the network cable nearest to the head of the liquid-light adapter.Insert the plug into the PoE IN port, and tighten the liquid-tight adapter.Make sure the plug is correctly inserted.improperly. Before removing the network cable, dismantle the liquid-tight adapter first and then the plug. 11The lock loop on the AP is for your security needs. You can fasten the AP to a fixture for anti-theft. of a security lock to a fixture. Second, secure the lock plate into the lock loop.。
路由器安装方法
路由器安装方法一、选择合适的位置。
在安装路由器之前，首先需要选择一个合适的位置。
一般来说，应该选择离电脑和其他网络设备较近的位置，同时要避免靠近微波炉、无线电话等可能会对信号造成干扰的设备。
另外，要确保所选位置有一个可靠的电源插座，以便为路由器供电。
二、连接路由器。
接下来，将路由器的电源适配器插入电源插座，并将其它一端插入路由器的电源接口。
然后，使用网线将路由器的WAN口与宽带猫或光猫相连，确保连接牢固。
最后，将路由器的LAN口与电脑的网卡相连，同样要确保连接牢固。
三、配置路由器。
连接好路由器后，打开电脑，等待系统自动识别网络连接。
在浏览器中输入路由器的默认IP地址（一般为192.168.1.1或192.168.0.1），然后输入默认的用户名和密码进行登录。
在登录后的界面中，根据所提供的宽带账号和密码进行配置，确保配置信息的准确性。
四、设置无线网络。
如果需要使用无线网络，可以在路由器的设置界面中找到无线设置选项，设置无线网络的名称（SSID）、加密方式和密码。
在设置完成后，保存并应用设置，然后等待路由器重启。
五、检查网络连接。
最后，检查网络连接是否正常。
可以通过电脑或手机尝试连接无线网络，并访问网页或进行网络测试，确保网络连接稳定。
如果发现有问题，可以重新检查路由器的连接和配置，或者联系网络运营商进行咨询。
总结。
通过以上步骤，我们可以成功安装和配置路由器，实现网络连接和无线网络的设置。
在安装过程中，需要注意选择合适的位置、连接稳固、配置准确，以确保路由器的正常使用。
希望以上内容能够帮助大家顺利完成路由器的安装和设置，享受稳定的网络连接和便捷的无线网络。
教案无线路由器安装配置步骤经典
启用DHCP服务器
配置DHCP选项
根据需要配置DHCP选项，如DNS服 务器、网关等，以确保网络设备的正 常访问。
在路由器管理界面中找到DHCP服务 器选项，启用该功能，并设置合适的 IP地址池范围、租约时间等参数。
05
测试与故障排除技巧
验证网络连接状态是否正常
检查路由器电源及指示灯状态
01
确保路由器已接通电源，且各指示灯（如电源、WAN、LAN等
教案无线路由器安装配置步 骤经典
目录
• 无线路由器基本概念与原理 • 安装前准备工作 • 无线路由器硬件连接设置 • 无线网络参数配置教程 • 测试与故障排除技巧 • 安全防护策略部署建议
01
无线路由器基本概念与原 理
无线路由器定义及功能
无线路由器是一种将无线网络与有线网络进行连接的网 络设备，具有路由和无线接入功能。
加密方式选择
为保障网络安全，推荐选择WPA2PSK（AES）加密方式，该方式安全性 较高，可防止非法用户蹭网。
调整频道和传输速率优化性能
频道选择
根据周围无线环境选择合适的频道，避免干扰，提升网络稳 定性。可使用无线路由器自动选择功能或手动指定一个较为 空闲的频道。
传输速率设置
根据设备性能和实际需求选择合适的传输速率，过高的速率 可能导致信号不稳定，过低的速率则可能影响网络性能。
准备一根足够长的网线，用于 连接路由器和电脑或上级网络
设备。
03
电源适配器
确保您拥有与路由器配套的电 源适配器，以提供稳定的电源
供应。
选择合适位置进行安装
03
位置选择
避免干扰
通风良好
选择一个靠近家庭中心的位置，以确保无 线信号能够均匀覆盖整个家庭。
路由器快速安装指南
路由器快速安装指南物品清单小心打开包装盒，检查包装盒里应有以下配件：3G无线路由器电源适配器快速安装指南说明书光盘保修卡安装环境为了保证设备长期正常工作，推荐使用环境如下：1、远离热源，保持通风。
2、将设备放置在水平的表面。
3、将设备放在没有灰尘和干燥的环境中。
4、请使用和设备匹配的额定电源，否则会损坏设备。
规则参数工作温度：0℃～40℃；工作湿度10％～90％不凝结存储温度：-40℃～70℃；存储湿度5％～90％不凝结电源适配器输出：DC 12V/1A开始安装1、设置IP地址如果电脑不多的话，建议用户手动指定IP，或者电脑从路由器那里获取不到IP，或者您获取到的IP为169.254.X.X，那么可以手工指定IP，设置方法为：在桌面上右键点“网上邻居”，选择“属性”，然后在“本地连接”上点右键选“属性”，选择“Internet协议（TCP/IP）”，点击“属性”，弹出如下图中的TCP/IP设置页面：上图IP地址设置为192.168.1.2，子网掩码为255.255.255.0，默认网关为192.168.1.1，DNS 分别为202.96.134.133、202.96.128.166（深圳电信DNS），如果您使用3G拔号上网，DNS 是完全不同的，请输入正确的DNS地址，不清楚可以咨询您的ISP。
注意：上面说的是手工输入IP地址的情况，当然也可以自动获取IP地址，在上图中可以选择“自动获取IP地址”与“自动获得DNS服务器地址”两个选项就可以自动从路由器那里获取到IP地址了。
2、测试网络连接在“开始”菜单中点“运行”，然后输入cmd，进行DOS命令行窗口，输入ping 192.168.1.1，如果下面显示reply from 192.168.1.1:bytes=32 time=2ms TTL=64，则电脑和路由器连接成功。
3、打开路由器WEB界面打开IE浏览器，在地址栏中输入192.168.1.1 会出现路由器的管理界面的对话框：输入用户名admin，密码admin，就可以打开路由器的管理界面，如下图：打开WEB页面后，选择【基本设置＞Internet接入方式】，可根据自己的上网类型进行相应设置，路由器支持3G、静态、动态、PPPoE四种接入方式，下面分别进行说明：1、3G拔号上网如果您是3G无线宽带用户，在这里可以选择＜3G拔号上网＞，首先进行硬件连接，把3G无线网卡插入到路由器的USB接口，然后接入方式选择3G拔号上网，自动设置默认为开启。
无线路由器安装配置步骤
无线路由器安装配置步骤无线路由器是现代家庭网络环境中不可或缺的设备之一，它能为各种上网设备提供无线网络连接，使得我们可以随时随地地上网。
但是，对于一些不太熟悉技术的人来说，无线路由器的安装和配置可能会显得有些困难。
在本文中，我将为您介绍无线路由器的安装配置步骤，希望能够帮助您顺利完成安装和配置过程。
一、准备工作在开始安装无线路由器之前，您需要先做一些准备工作。
首先，确保您已经购买了一台适合您家庭需求的无线路由器，同时确保您有一个稳定的宽带网络连接。
其次，您需要查看您的宽带网络提供商是否需要提供一些必要的信息，例如用户名和密码等。
最后，准备一台连接至无线路由器的电脑或其他网络设备，以便进行后续的配置和测试。
二、物理连接将无线路由器放置在离网络主线较近的位置，确保其与您的宽带猫或调制解调器之间的距离较近，这有助于提供更稳定的信号。
然后，将一端连接至宽带网络提供商提供的网络线，另一端连接至无线路由器的WAN口。
接下来，将无线路由器的电源线插入电源插座，并启动无线路由器。
三、无线路由器配置1. 连接至无线路由器打开您的电脑或其他网络设备的Wi-Fi设置，搜索可用的无线网络。
在搜索结果中找到您的无线路由器的名称（也称为SSID）并进行连接。
一般情况下，无线路由器的名称可以在无线路由器的背面或底部找到。
2. 输入管理员帐号和密码打开您所选择的浏览器，地址栏输入无线路由器的IP地址。
常见的IP地址有192.168.0.1或192.168.1.1。
然后按下Enter键，您将被重定向至无线路由器的登录页面。
输入无线路由器的管理员帐号和密码来登录。
3. 配置无线网络一旦成功登录，您将进入无线路由器的配置页面。
在这里，您可以根据需求来配置无线网络。
首先，您可以更改无线路由器的名称（SSID），使其更容易识别。
其次，您可以设置一个安全密码来保护您的无线网络，以防止他人未经授权的使用。
建议使用WPA2加密方式，并设置一个强密码。
路由器怎么安装和设置方法介绍
路由器怎么安装和设置方法介绍
有不少小伙伴习惯使用无线上网的方法，相比有线来说更加方便，因此需要给电脑设置无线路由器，但是自己不知道无线路由器怎么安装和设置怎么办。
下面小编就教下大家路由器安装和设置方法。
路由器安装和设置方法如下：
1、首先我们开通宽带网络后，买一台无线路由器，把路由器接上电源，网线插到WAN接口（一般都是蓝色的）。
买路由器时会自带一条网线，把它的一头插到LAN接口（随便插一个口就行），另一头插到电脑网线接口上就安装好了。
2、接下来就是要设置路由器了。
在浏览器中输入地址：“192.168.1.1”网址进入路由器设置界面。
（一般路由器的标签页面也有列出进入设置的网址）
3、网址打开之后会跳出一个对话框，输入相应的用户名和密码。
一般新买来的用户名都“admin”，密码都是默认的，直接点确定就行。
4、进去主后在左边菜单栏有个“设置向导”，点开。
点下一步－－选择第一项（让路由器自动选择上网方式）－－下一步输入上网帐号和密码（就是你开通网线时运营商给的上网帐号和密码）。
5、帐号和密码输入正确后进入下一步，设置无线路由器的基本参数和安全密码，如图所示：无线状态“开启”、SSID就是你连线无线网显示的帐号，你可以用默认的也可以自己设置一个、信道“自动”、模式“11bng mixed”、频段宽带“自动”。
密码尽量设置复杂些，避免被破解蹭网。
6、设置好点确定，这样路由器就设置完成了。
以上便是无线路由器安装和设置方法，有需要的小伙伴可以参照教程操作。
TL-WDR3310 V1_WDR4310 V1 快速安装指南
您可以选择将您的SSID和密码记录 在下方以备查看：
SSID:
密码:
8 设置5GHz频段无线参数，单 击“下一步”。
设置向导 - 无线设置 5GHz
本向导页面设置路由器无线网络的基本参数及无线安全。
无线状态：
1 打开网页浏览器。
2 在浏览器的地址栏里输入192.168.1.1， 然后按回车。输入用户名和密码，默认 均为admin 。
http://192.168.1.1/-Microsoft Internet...
文件（F ) 编辑（E ) 查看（V ) 收藏（A ) 工具（T ) 帮助（H )
地址（D ) 192 . 168 . 1 . 1
连接后在通知区域显示图标(w) 此连接被限制或无连接时通知我(M)
确定
取消
Internet 协议 （TCP/IP) 属性
常规 备用配置 如果网络支持此功能，则可以获取自动获得的 IP 设置。否则， 您需要从网络系统管理员处获得适当的 IP 设置。
自动获得 IP 地址（0 ) 使用以下的 IP 地址（S ) IP 地址（T ) 子网掩码（U ) 默认网关（D )
属性（Ｒ）
本地连接 已连接上 有防火...
停用（Ｂ） 状态（Ｕ） 修复（Ｐ）
桥接（Ｇ）
创建快捷方式（Ｓ） 删除（Ｄ） 重命名（Ｍ）
属性（Ｒ）
3 4 双击“Internet 协议 (TCP/IP)”。
选择“自动获得IP地址”和“自 动获得DNS服务器地址”。点击
“确定”。返回上一个界面，点
击“确定”。
上一步
重启
注： 若不能正常上网，且上网方式是“PPPoE”，请 打开路由器设置页面，点击“运行状态”，查看“WAN 口状态”，点击“拨号失败”旁边的“查看帮助”，并按 照帮助中的步骤进行排查。
新买路由器的安装方法教程
新买路由器的安装方法教程
恭喜您购买新的路由器！以下是一般的路由器安装方法教程：
1. 打开路由器包装，取出路由器和配件，包括电源适配器、网线和说明书。
2. 将路由器放置在合适的位置，最好是离您的电脑和其他设备较近的地方，并确保有足够的通风空间。
3. 使用电源适配器将路由器连接到电源插座，并打开电源开关。
4. 使用一根网线将路由器的LAN（局域网）端口连接到您的电脑的网口，通常是通过网线连接到电脑的网卡端口。
5. 打开您的电脑，并等待操作系统启动。
6. 在您的浏览器中输入默认的路由器管理IP地址。
通常情况下，这个地址是192.168.1.1或192.168.0.1，您可以在路由器的说明书中找到确切的地址。
7. 输入默认的用户名和密码来登录路由器的管理界面。
这些信息通常可以在路由器的说明书中找到。
如果没有特别设置过，一般的默认用户名和密码为admin。
8. 在路由器的管理界面中，您可以进行一些基本的设置，如更改无线网络名称
（SSID）和密码、设置加密类型、配置端口转发等。
根据您的需求进行相应的设置。
9. 完成设置后，保存并应用更改。
10. 现在您应该能够在您的设备上看到新的无线网络名称（SSID）。
使用您设定的密码连接到无线网络。
恭喜！您的新路由器已安装完成。
您现在可以享受无线网络连接了。
如果您遇到任何问题，请参考路由器的说明书或联系厂家的技术支持。
无线路由器安装方法
无线路由器安装方法随着科技的进步和人们对网络的需求日益增长，无线路由器已经成为家庭和办公环境中必不可少的设备之一。
安装无线路由器可以为我们提供无线网络信号覆盖，以及无线连接设备的便利。
然而，对于一些不熟悉技术的人来说，无线路由器的安装可能会显得有些困难。
在本文中，我将为您详细介绍无线路由器的安装方法，帮助您轻松设置家庭或办公网络。
一、准备工作在开始安装无线路由器之前，我们需要做一些准备工作。
首先，确保您已经购买了一台无线路由器，并检查包装中是否有配套的电源适配器和网线。
此外，您还需要一台电脑或手机来配置无线路由器。
在准备好以上设备后，我们可以正式开始安装了。
二、物理连接首先要确保无线路由器的电源适配器已经插入电源插座，并通过电源线连接到无线路由器上。
然后，找到一个合适的位置放置无线路由器，理想情况下应选择离电源插座较近且位置较高的地方，以便无线信号能够更好地覆盖。
接下来，拿出一根网线，将其一端插入无线路由器的WAN口（WAN口的标识一般为蓝色），另一端插入宽带接入设备（如光猫或ADSL调制解调器）的LAN口。
将网线连接好后，您可以插入无线路由器的电源，并等待一段时间，直到指示灯显示出正常工作的状态。
三、配置无线路由器1、打开电脑或手机的无线网络设置，找到可用网络列表，选择与您的路由器型号相对应的无线网络名称（SSID）。
通常情况下，您可以在无线路由器底部或背面找到默认的无线网络名称和密码。
2、连接到选定的无线网络后，打开浏览器，输入无线路由器的默认IP地址。
大多数情况下，无线路由器的默认IP地址为192.168.1.1或192.168.0.1。
按下回车键后，将出现一个登录界面。
3、在登录界面上，输入无线路由器的默认用户名和密码。
如果您没有修改过默认设置，通常用户名为admin，密码为空或为admin。
如果您修改过密码，请输入您自己设置的用户名和密码。
点击登录按钮后，您将进入无线路由器的配置页面。
