医学影像学笔记
医学影像学笔记掌握：各种成像技术的基本原理、检查技术、图像特点熟悉：不同成像技术设备及成像性能，各种成像技术的临床综合应用。
图像观察和分析，影像检查申请和影像诊断报告解读、医学影像诊断原则和医学影像诊断报告书写要点了解：各种成像技术的安全性，图像存档和传输系统与放射信息系统，分子影像学重点与难点：不同成像技术的成像原理及特征，特别是MRI成像原理1895年德国物理学家伦琴发现x线，被用于人体疾病检查，由此产生放射诊断学（diagnostic radiology）20世纪40年代开始应用超声成像（ultrasonography，US）进行人体疾病诊断，形成了医学超声影像学。
20世纪70年代和80年代又相继出现了X线计算机体层成像（x-ray computed tomography，x-ray CT，CT）和磁共振成像（magnetic resonance imaging，MRI）等新的成像技术。
常规X线成像也已发展为计算机X线成像（computed radiography，CR）和数字X线成像（digital radiography，DR）及数字减影血管造影（digital subtraction angiography，DSA）。
X线医学影像学（medical imaging）是应用医学成像技术对人体疾病进行诊断和在医学成像设备引导下，应用经皮穿刺技术和导管、导丝等介入器材对人体疾病进行微创性诊断与治疗的医学学科，是临床医学的重要组成部分。
二、x线设备与x线成像性能（一）传统X线设备与X线成像性能根据用途不同有不同的机型胶片作为载体：胶片管理有诸多不便空间分辨率较高密度分辨率较低图像的灰度不可调X线诊断的新进展医学的数字化是X线诊断最新和最重要的进展。
医学影像的数字化主要是指医学影像以数字方式输出，直接利用计算机对医学数据快捷地进行存储、处理、传输和显示。
依原理不同分为两种计算机X线成像（CR）数字X线成像（DR）1、CR设备可与传统X线混合使用，而DR不能兼容，后者有多种机型（DR胃肠机、DR乳腺机、DR床旁机）2、CR或DR摄片时均需要将透过人体的X线信息数字化——计算机处理——转化为模拟的X线图像3、CR是以影像版代替胶片作为人体信息的载体4、DR是使用平板探测器作为人体信息的载体数字化X线成像特点摄片条件宽容度大提高了图像的质量可以对图像进行后处理利用网络、PACS系统进行调用、存储、传输CR与DR相比，DR使用范围、成像性能等更具优势（三）属于传统血管造影设备与计算机技术结合用于心血管造影和介入治疗的专用数字化设备使用数字减影方法除去与血管重叠的骨和软组织，仅保留清晰的血管03——X线计算机体层成像（CT）计算机体层成像（computed tomography, CT）由Hounsfield于1969年设计成功。
与传统X线成像相比，CT图像是真正的断层图像，它显示的是人体某个断层的组织密度分布图，其图像清晰、密度分辨率高、无断层以外组织结构干扰，因而显著扩大了人体的检查范围，提高了病变的检出率和诊断准确率，大大促进了医学影像学的发展。
一、CT成像的基本原理CT是用X线束对人体检查部位一定厚度的层面进行扫描，由探测器接收该层面上各个不同方向的人体组织对X线的衰减值，经模/数转换输入计算机，通过计算机处理后得到扫描断层的组织衰减系数的数字矩阵，再将矩阵内的数值通过数/模转换，用黑白不同的灰度等级在荧光屏上显示出来，即构成CT图像。
根据检查部位的组织成分和密度差异，CT图像重建要使用合适的数学演算方式，常用的有标准演算法、软组织演算法和骨演算法等。
图像演算方式选择不当会降低图像的分辨率。
MSCT优点1、扫描速度快2、容积数据可避免小病灶的遗漏3、具有强大的图像后处理功能3.能谱CT 为2008年推出的一种新型CT，基本配置为64排的探测器阵列，扫描机架旋转一周的最短时间为0.35秒，但其在X射线管、探测器材料和高压发生器上作了重大的改进，配以该机的专用成像软件，可实现能谱成像。
在临床应用方面，能谱成像可生成101种单能谱辐射，并形成两种基物质图像，对人体多种组织进行分析，还可用于体内金属植入物伪影的有效去除。
另外，采用改进的迭代重建方法，使CT成像的剂量得以进一步降低。
目前, 256层CT和双源CT也可兼有能谱成像功能。
三、CT检查方法（一）平扫平扫（plain scan, non-contrast scan）又称为普通扫描或非增强扫描，是指不用对比剂（不包括腹部常规检查使用的胃肠对比剂）增强或造影的扫描。
扫描方位多采用横断层面，检查颅脑以及头面部病变有时可加用冠状层面扫描。
一些疾病平扫可以诊断：更多见的是虽发现病变却不能明确诊断；甚至不能显示病变（二）对比增强检查对比增强（CE）是经静脉注入水溶剂有机碘对比剂后再进行扫描的方法注意预防碘过敏适应症：平扫发现可疑病变而不能明确诊断平扫无异常，而临床或其他检查提示有病变增强图像评价：正常组织或病变因含碘对比剂而密度增高，称之为强化。
有无强化、强化程度、强化方式有助于病变定性诊断三、CT检查方法CT能谱检查能够提供：扫描层面的各种单能量CT图像测量各个单能量图像上同一部位组织结构或病变CT值，进而获得能谱CT值曲线，简称能谱曲线扫描层面物质（例如水和碘）密度的CT图像，此即物质分离技术，可为病变的检出和诊断提供更多的信息消除金属伪影（三）图像后处理技术螺旋CT获取的是容积数据，利用计算机软件能够对数据进行多种图像后处理并获得新的显示方式或信息二维显示技术：薄层重组、多平面重组（MPR）、曲面重组三维显示技术：最大强度投影（MIP）、最小强度投影（minIP）、表面遮盖显示（SSD）和容积在现（VR）其他后处理技术：例如CT仿真内镜、各种结构分离技术等四、CT检查的安全性对比剂不适感和不良反应：CT检查的X线辐射量高于传统X线检查，更应注意防护——严格选择适应症；遵循辐射防护三原则五、CT图像特点1、CT图像是由一定数目从黑到白不同灰度的像素按矩阵排列所构成矩阵数目越多，像素越小，构成的图像越精细，空间分辨率越高（但仍低于X线图像）2、密度分辨率高3、成像的组织即可用密度的高低来表示，亦可用量化CT值来表示，反应精细。
CT值单位：HU窗宽:CT图像上灰阶所包括的CT值范围，在此范围内的组织均以不同的模拟灰度显示。
窗位：窗宽中位CT值CT要有适当的窗宽窗位才有利于病变的观察4、CT图像是矩阵排列像素形成的断面图像CT图像的优点1、密度分辨率高，显示组织层次范围多2、反映组织密度精密程度3、断层图像，完全消除组织重叠CT图像的缺点1、CT图像的空间分辨率不如X线图像高2、常缺乏整体观察角度，但三维后处理可弥补3、部分容积效应：在同一扫描层面内含有两种以上不同密度横向走形而又互相重叠的物质时，所得的CT值不能反映其中任何一个物质的真正密度，而是显示这些物质CT 值得平均值的现象。
又称为体积平均值效应。
04磁共振成像磁共振成像（MRI）是利用强外磁场内人体中的氢原子核即氢质子（1H），在特定射频（radiofrequency，RF）脉冲作用下产生磁共振现象，所进行的一种医学成像技术。
1946年发现了原子核磁共振这一物理现象，1973年Lauterbur应用该物理现象获得了人体MRI图像，其应用极大促进了医学影像诊断学的发展。
为此，Lauterbur获得了2003年诺贝尔生理学或医学奖。
一、MRI成像的基本原理磁共振成像的过程较为复杂，但又是理解MRI图像的基础，可分解为以下步骤。
1.人体1H在强外磁场内产生纵向磁矢量和1H进动。
人体内富含1H，1H具有自旋特性而产生磁矩，犹如一个小磁体。
通常，它们无序排列，磁矩相互抵消；当进入强外磁场内，1H磁矩依外磁场磁力线方向有序排列，而产生纵向磁矢量。
1H在绕自身轴旋转的同时，还围绕外磁场方向做锥形运动，犹如旋转中的陀螺，称为进动（procession），进动的频率与外磁场场强呈正比。
2.发射特定的RF脉冲引起磁共振现象。
向强外磁场内的人体发射特定频率（1H 进动频率）的RF脉冲，1H吸收能量而发生磁共振现象，同时产生两种改变：一种是吸收能量的1H呈反磁力线方向排列，致纵向磁矢量变小、消失；另一种是1H进行同相位进动，由此产生横向磁矢量3.停止RF脉冲后1H恢复至原有状态并产生MR信号4.采集、处理MR信号并重建为MRI图像对于反映人体组织结构T1值和T2值的MR信号，经采集、编码、计算等一系列复杂处理，即可重建为MRI灰阶图像。
MRI图像上的黑白灰度对比，反映的是组织间弛豫时间的差异，而不同于X线、CT 和超声图像上的灰度概念。
自旋质子：主要是指含奇数质子的原子核。
例如：H、C、P、F等，其中H在人体含量最多，含一个质子无中子，因而最活跃、最不稳定，容易受外界磁场干扰发生磁共振现象。
含奇数质子的原子核（自旋质子）是该检查成像的基础磁共振现象：将自旋质子置于主磁场中，使其有序排列，在给予一定的射频脉冲时，氢质子出现吸收和释放能量的过程，由此产生了MR现象产生条件：自旋质子；射频磁场产生的射频脉冲；主磁场停止发射RF脉冲后，1H迅速恢复至原有的平衡状态，这一过程称为弛豫过程（relaxation process），所需时间称为弛豫时间（relaxation time）。
纵向弛豫时间（longitudinal relaxation time），亦称T1弛豫时间，简称T1；是指90°射频脉冲停止后纵向磁化矢量恢复到平衡态。
XY平面回复到Z轴的过程称为纵向弛豫。
其快慢纵向弛豫时间来表示。
纵向磁化矢量从最小值恢复至最大值的63%，所经历的时间为纵向弛豫时间（T1）横向弛豫及横向弛豫时间是指90°射频脉冲停止后横向磁化矢量逐步消失，恢复到原来相位的过程称为横向弛豫。
横向磁化矢量衰减到最大值的37%时，所经历的时间为横向弛豫时间（T2）。
另一种是横向磁矢量的衰减和消失时间，为横向弛豫时间（transverse relaxationtime），亦称T2弛豫时间，简称T2。
发生共振的1H在弛豫过程中，就会产生代表T1值和T2值的MR信号。
呼吸系统影像诊断学掌握：1、肺叶正常X线，肺叶正常x线划分纵隔x线分区，肺叶和肺段ct划分2、阻塞性肺气肿、阻塞性肺不张x线ct表现，肺部病变x线、ct表现重点肺泡实变结节与肿块，空洞与空腔3、支气管扩张的x线及ct表现4、大叶型肺炎的x线及ct表现5、支气管肺炎的x线及ct表现6、肺脓肿的x线表现及ct表现7、肺结核的分型8、肺癌的病理分型，中央型肺癌和周围型肺癌的x线ct表现，掌握良恶性肿瘤的鉴别诊断，良恶性空洞的鉴别诊断重点难点：1、肺纹理x线ct表现，肺叶肺段划分2、阻塞性肺不张的X线与CT表现，肺结节与肿块的X线及CT表现，良恶性鉴别，空洞的X线及CT表现，良恶性空洞的鉴别3、支气管扩张、大叶性肺炎、支气管肺炎、肺脓肿的X线与CT表现4、肺结核的分型，X线及CT表现5、中央型肺癌直接征象、间接征象的X线及CT表现，周围型肺癌的恶性征象的X线及CT表现Airways 气道Bone and soft tissue 骨和软组织Cardiac silhoutte and mediastinum 心脏和纵隔Diaphragm 横膈Effusion胸膜Fields 肺优点：最后关注肺，不容易漏诊其他部位的病变X线是最常用的，后前位辅以侧位CT已成为主要检查方法：*高密度分辨率*图像无重叠*容积采样*各种重建技术MRI:肺效果差；多用于纵隔疾病及心脏大血管超声：肺效果差；胸水测量及定位；多用于心脏大血管PET-CT、PET-MRI：有利于肺部病变（尤其在肿瘤）的定性和分期诊断二：正常影像表现骨性结构：高度前6肋=后10肋第1-10肋骨前端有肋软骨与胸骨相连，肋软骨X线不显影25岁后钙化颈肋:正常解剖变异叉肋胸膜：肺的分叶左8右肺野与肺带上肺野（第2肋骨前端下缘）中肺野（第4肋骨前端下缘）下肺野纵向三等分：内带、中带、外带纵隔：六分区法：在侧位胸片上，从胸骨柄体交界处至第4胸椎下缘画一水平线，其上为上纵隔，下为下纵隔；以气管、升主动脉及心脏前缘的连线作为前中纵隔的分界，以食管前壁及心脏后缘连线作为中后纵隔分界，从而将上下纵隔各分为前中后三区，共六区（一）支气管阻塞腔内阻塞支气管阻塞外在压迫1、阻塞性肺气肿：因支气管不完全阻塞所致直接征象：病变肺野透亮度增加、密度降低间接征象：胸廓呈桶状，前后径增加，肋间隙增宽，膈肌低平，变平肺气肿X线特点肺野：透亮度增加，呼吸时改变不大肺纹理：稀、细、直胸部：桶状膈肌：低平、活动度降低心脏：悬垂型CT表现：局限性阻塞性肺气肿：局限性肺透明度增加，肺纹理稀少，CT对局限性肺气肿的检出比X线检查更敏感，可显示阻塞部位及原因弥漫性阻塞性肺气肿：两肺纹理普遍稀疏、变细、变直；其余表现同X线胸片阻塞性肺不张：支气管腔内完全阻塞、腔外压迫或肺内瘢痕组织收缩引起的肺组织含气量减少，体积减少，以前者最为多见肺不张影像表现：肺组织密度升高体积缩小，边缘清楚锐利三角形或窄带状软组织密度阴影，尖端指向肺门，CT增强扫描时明显强化牵拉现象：邻近肺组织代偿性膨胀纵隔肺门可向患侧移位膈肌上升，肋间隙变窄（二）实变的X线及CT表现指终末细支气管以远的含气腔隙内的空气被病理性液体细胞或组织所替代。
医学影像学知识点归纳
第 1 页共24 页医学影像学应考笔记第一章X 线成像一、X 线的产生与特性X 线的产生：真空管内高速行进的电子流轰击钨靶时产生的。
TX 线的特性：1 穿透性：X 线成像基础；2 荧光效应：透视检查基础；3 感光效应：X 线射影基础；4 电离效应：放射治疗基础。
X 线成像波长为：0.031~0.008nm二、X 线成像的三个基本条件1 X 线的特征荧光及穿透感光2 人体组织密度和厚度的差异3 显像过程三、X 线图象特点X 线是由黑到白不同灰度的一图像组成的，是灰阶图象。
四、X 线检查技术自然对比：人体组织结构的密度不同，这种组织结构密度上的差别，是产生X 线影像对比的基础。
人工对比：对于缺乏自然对比的组织器官，可以认为的引入一定量的在密度上高于或低于它的物质，使之产生对比。
五、N 数字减影血管造影DSA：是运用计算机处理数字影像信息，消除骨骼和软组织，使血管清晰的成像技术。
@ 正常X 线不能显示：滋养管、骺板第2 章骨与软骨第一节检查技术特点： 1 有良好的自然对比2 骨关节病诊断必不可少3 检查方法发展快4 病变定位准确，定性困难需要结合临床。
一普通X 线检查透视、射片：首选射片，一般不透视。
射片原则：1 正、侧位；2 包括周围软组织和邻近关节、相邻锥体；3 必要时加射健侧对照。
二造影检查1 关节照影、2 血管照影三CT 检查（优点）1 发现骨骼肌肉细小的病变；2 限时复杂的骨关节创伤；3 X 线病可疑病变；4 骨膜增生；5 限时破坏区内部及周围结构。
第二节影像观察与分析一正常X 线表现：（掌握）小儿骨的结构：骨干、干骺端、骨骺、骺板。
主要特点是骺软骨，且未骨化。
成人骨的结构：干骺端与骺结合，骺线消失，分骨干、骨端。
四肢关节：包括骨端、关节软骨和关节束。
软骨和束为软骨组织不显示，关节间隙为半透明影。
滑膜关节的解剖结构：关节结骨端、关节囊、关节腔。
X 线上的关节间隙包括：关节软骨、解剖关节间隙和少量滑液。
医学影像学笔记
医学影像学笔记
医学影像学知识点框架
- 成像原理与技术
- X 线成像
- CT 成像
- MRI 成像
- 超声成像
- 其他成像技术
- 各部位影像学检查
- 颅脑
- 胸部
- 腹部
- 骨关节
- 常见疾病影像学表现
- 肿瘤
- 炎症
- 创伤
- 影像学诊断思维
- 分析图像特征
- 结合临床信息
- 鉴别诊断思路
- 影像学的优势与局限性
- 不同成像技术的比较
- 应用场景选择
思维要点
- 推导不同成像技术原理的思路
- 老师讲解疾病诊断推理过程
重难点与易错点
- 区分相似疾病影像学表现（用红笔标注）
- 易混淆成像技术的特点（用蓝笔标注）
补充点
- 最新研究成果与临床应用实例
- 特殊病例的影像学特点
总结与思考
- 各成像技术的优缺点总结
- 如何综合运用多种影像学方法提高诊断准确性。
影像学笔记重点知识总结
第一节总论1.X线是谁发现的？CT是谁发明的？哪一年？1895年威廉·伦琴1963年科马克2.X线的四大特性？什么是CR、DR？①穿透性②荧光效应③感光效应④电离效应CR：电子计算机辅助X线DR：全数字化X线成像3.什么是CT值，单位是什么？代表X线穿过组织被吸收后的衰减值。
单位：HU4.CT值越大/小，越代表什么？CT值越大代表密度越大5.空气、水、骨的CT值是多少？空气：-1000HU，水：0HU，骨：+1000HU6.什么是CT增强扫描？经血管内注入水溶性含碘造影剂后进行扫描7.MR设备主磁体分为哪三种？永久磁体、阻抗磁体、超导磁体第二节肺与纵膈1.正常胸部X-ray解剖，左右肺各分为几叶几段？右肺三叶十段，左肺两叶八段2.肺纹理的定义？自肺门向肺野呈放射状分布的干树枝状影。
由肺动脉、肺静脉和淋巴管组成。
主要为肺动脉分支。
3.肺实变的定义，常见于哪些疾病？肺实变是肺泡腔内的病变，指肺泡腔中的气体为渗出或病变所代替。
X线上多呈斑片状密度增高影像。
常见于大叶性肺炎、肺水肿、肺结核、肺挫伤、肺出血、肺梗死。
4.肺实变中“支气管气象”的定义？亦称空气支气管征、含气支气管征，是实变的肺组织与含气的支气管相衬托，在实变区可见树枝样分支的透明含气管状影。
5.胸部恶性肿块的特点？（形态、胸膜、支气管、空洞、淋巴结、胸壁、骨）①边缘分叶或切迹②周围有放射状、短而细的毛刺③临近胸膜向肿块凹陷④肿块内侧血管纠集⑤肿块的支气管呈截断或狭窄，壁增厚⑥纵膈淋巴结增大，短径大于1~1.5cm⑦形成的空洞内壁不规则并有壁结节⑧肿块内有1~2mm的空泡及空气支气管征⑨胸壁、胸膜及远处转移6.X-ray图像中，肺实质病变与间质病变区别？肺实变——X线上多呈斑片状密度增高影像肺间质——X线多呈索条状、网状、蜂窝状及广泛小结节影7.空洞与空腔：定义，画出其形态，常见于什么病？空洞：是肺内病变组织发生坏死液化，经引流支气管排出而形成。
影像笔记总结(部分)
各科笔记总结：影像学（高岱整理）作者：高岱-轩辕道均为自己在大学五年学习中总结，专为大学生期末考试背诵准备，不适合考研复习，切记。
成像技术与临床应用【电磁波波长范围】0.0006~50nm【X线特性】①穿透性：X线成像的基础。
②荧光效应：透视检查的基础。
③感光效应：X线摄影的基础。
④电离效应：即生物效应，放射治疗的基础。
【三种密度】①高：骨、钙化灶②中：软骨、肌肉、神经、实质器官、结缔组织、体液③低：脂肪组织及含气的呼吸道、胃肠道、鼻窦和乳突气房【对比剂(Contrast media)和使用方法】分为低密度和高密度（钡剂、碘剂）。
钡剂（医用硫酸钡粉末）碘剂分为无机碘和有机碘（水溶性，分离子型和非离子型）。
造影方法：直接引入：①口服：食管及胃肠钡餐检查②灌注：钡剂灌肠、逆行尿路造影剂子宫输卵管造影③穿刺注入或经导管直接注入器官或组织内：心血管造影、脊髓造影间接引入：经静脉注射后，对比剂经肾排入泌尿道内，而进行尿路造影。
【流空效应(Flow void effect)】流动的液体，例如心血管内快速流动的血流，在成像过程中采集不到信号而呈无信号黑影。
骨与软组织【骨的发育】骨化有两种形式：１、膜化骨，包括颅盖骨和面骨：间充质细胞演变为成纤维细胞，形成结缔组织膜，在膜的一定部位开始化骨，成为骨化中心(ossification center)，再逐步扩大，完成骨的发育。
2、软骨化骨，包括躯干骨、四肢骨、颅底骨、筛骨：间充质细胞演变为软骨原基，后由成骨活动而形成原始骨化中心。
以后，还出现继发骨化中心。
骨化中心不断扩大，最后软骨原基全部骨化，原始与继发骨化中心相互愈合而完成骨骼发育。
【小儿骨】有骺软骨(epiphyseal cartilage)，未完全骨化，可分为：①骨干(diaphysis)：管状骨骨皮质，含钙多，X线呈均匀的致密影，外缘清楚，在骨干中部最厚，越近两端越薄。
②干骺端(metaphysis)：骨干两端向骺移行的较粗大部分，周边为薄层骨皮质，内由松质骨构成，骨小梁彼此交叉呈海绵状。
医学影像读书笔记
医学影像读书笔记近年来，医学影像技术在医学领域中发挥着越来越重要的作用。
作为一门独立的学科，医学影像学以使用各种成像技术来观察和诊断人体内部结构和功能的变化。
我最近在读一本关于医学影像的著作，从中学到了许多有关这一领域的知识，现在我想与大家分享一些我个人特别感兴趣的内容。
首先，我想谈谈摄影的基本原理在医学影像学中的应用。
在我们日常生活中，我们经常使用相机捕捉图像。
而在医学影像学中，同样也使用了类似相机的设备来记录人体内部的情况。
比如说，X射线成像就是一种常见的医学影像技术，它利用了X射线穿透物质的能力来观察人体内部的骨骼和器官。
另一个我感兴趣的话题是MRI（磁共振成像）的原理和应用。
MRI 技术是一种利用核磁共振现象来观察人体结构和功能的方法。
通过将人体放入一个强大的磁场中，然后通过给予轻微的无害辐射，可以生成非常详细和清晰的图像。
MRI技术在检查脑部、骨骼和软组织疾病方面发挥着重要作用。
我对MRI技术的原理和应用非常感兴趣，因为它不仅可以帮助医生进行准确的诊断，而且还可以非侵入性地观察人体内部的情况。
此外，我还发现医学影像学在与其他医学专业相结合的时候有着巨大的潜力。
例如，医学影像与放射治疗学的结合可以帮助医生更好地确定和定位肿瘤位置，从而更精确地进行治疗。
此外，医学影像还可以与遗传学和分子生物学等领域相结合，帮助研究人员更深入地理解与疾病相关的基因和蛋白质变化。
最后，我还了解到医学影像学的发展正朝着更加智能和便捷的方向发展。
随着计算机技术和人工智能的快速发展，目前已经出现许多自动化医学影像分析的算法和工具。
这些工具可以帮助医生更准确地进行诊断，并且节省了大量的时间和精力。
同时，虚拟现实和增强现实技术也被应用到医学影像学中，可以更直观和全面地展示人体内部的情况。
通过阅读这本医学影像学的著作，我深刻地认识到医学影像技术对于现代医学的重要性。
它不仅为医生提供了一个直观、无创和高效的诊断工具，还为医学研究人员提供了研究人体内部结构和功能的新途径。

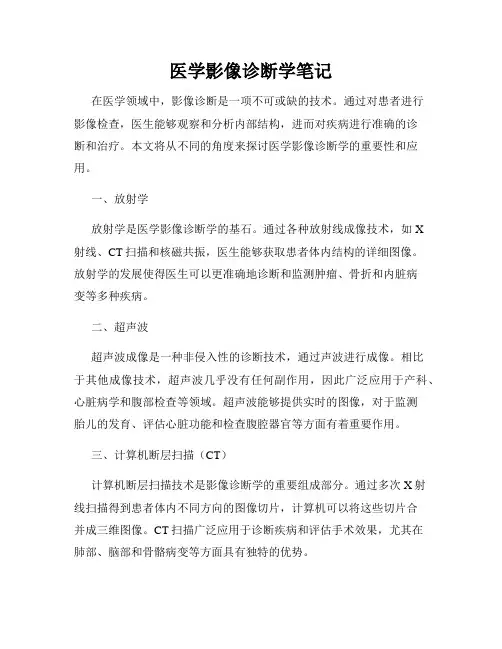

医学影像诊断学笔记
医学影像诊断学笔记在医学领域中，影像诊断是一项不可或缺的技术。
通过对患者进行影像检查，医生能够观察和分析内部结构，进而对疾病进行准确的诊断和治疗。
本文将从不同的角度来探讨医学影像诊断学的重要性和应用。
一、放射学放射学是医学影像诊断学的基石。
通过各种放射线成像技术，如X射线、CT扫描和核磁共振，医生能够获取患者体内结构的详细图像。
放射学的发展使得医生可以更准确地诊断和监测肿瘤、骨折和内脏病变等多种疾病。
二、超声波超声波成像是一种非侵入性的诊断技术，通过声波进行成像。
相比于其他成像技术，超声波几乎没有任何副作用，因此广泛应用于产科、心脏病学和腹部检查等领域。
超声波能够提供实时的图像，对于监测胎儿的发育、评估心脏功能和检查腹腔器官等方面有着重要作用。
三、计算机断层扫描（CT）计算机断层扫描技术是影像诊断学的重要组成部分。
通过多次X射线扫描得到患者体内不同方向的图像切片，计算机可以将这些切片合并成三维图像。
CT扫描广泛应用于诊断疾病和评估手术效果，尤其在肺部、脑部和骨骼病变等方面具有独特的优势。
四、核磁共振（MRI）核磁共振技术利用磁场和无害的无线电波产生对人体组织的高分辨率图像。
与CT扫描相比，MRI对软组织的显示更为清晰。
这使得MRI成为神经学、骨关节和乳腺医学等领域的首选诊断工具。
五、放射治疗规划除了诊断，医学影像还在放射治疗规划中起着重要的作用。
在放射治疗之前，医生需要了解肿瘤的位置和形状，以便准确瞄准放疗区域。
通过计算机模拟、影像导航和靶点定位等技术，医生可以更好地掌握放疗过程，最大限度地提高治疗效果，减少对正常组织的伤害。
六、人工智能辅助诊断随着人工智能技术的快速发展，它在医学影像诊断中的应用也越来越广泛。
通过训练大量的影像数据，人工智能系统能够帮助医生快速识别和分析患者的影像数据，提供准确的诊断建议。
这种自动化的诊断辅助系统不仅提高了诊断的准确性，还加快了临床决策的速度。
七、影像艺术与教育医学影像不仅仅用于诊断和治疗，它也在医学艺术和教育中发挥着重要的作用。
医学影像检查技术学笔记
医学影像检查技术学笔记一、概述医学影像检查技术学是医学领域中一门重要的学科，它涉及到如何利用各种成像技术来诊断和治疗疾病。
这门学科要求我们掌握各种成像技术的原理、操作方法以及临床应用，从而为医生提供准确的诊断依据。
二、主要成像技术X射线检查：利用X射线穿透人体组织，不同组织对X射线的吸收程度不同，从而在胶片或数字成像设备上形成图像。
计算机断层扫描（CT）：通过多个X射线束环绕人体，再用探测器接收信号，经过计算机重建得到各层面的图像。
磁共振成像（MRI）：利用强大的磁场和射频脉冲，使体内的氢原子发生共振，再根据共振信号重建图像。
超声检查：高频声波在人体内传播，遇到不同组织界面会发生反射或散射，形成图像。
核医学成像：利用放射性物质在体内发出的射线，再用特殊设备接收这些信号，形成图像。
三、操作技巧与注意事项X射线检查：注意调整曝光参数，避免过度曝光或曝光不足。
CT检查：确保扫描层厚、间距等参数设置合理，以便获取最佳的图像质量。
MRI检查：确保患者体内无金属物品，如心脏起搏器等。
超声检查：要求患者保持静止，以免影响图像质量。
核医学成像：注意患者的防护措施，避免长时间暴露于放射性物质。
四、临床应用与价值每种成像技术都有其特定的临床应用范围和价值。
例如，X射线常用于骨折的诊断；CT在头部和胸部疾病的诊断中具有优势；MRI对软组织分辨率高，适用于脑部、关节等部位的检查；超声在实时监测和介入治疗中发挥重要作用；核医学成像则对肿瘤、心血管等疾病有较高的诊断价值。
五、未来发展方向随着科技的进步，医学影像检查技术也在不断发展和创新。
未来，我们期待更多的新技术如分子影像、光子计数CT等能应用到临床实践中，为疾病的诊断和治疗提供更精确、更快速的方法。
同时，人工智能和大数据也将在医学影像分析中发挥越来越大的作用，提高诊断的准确性和效率。
医学影像读书笔记
1、急性左心衰主要X线表现：a.心脏扩大；b.肺静脉扩张和肺瘀血；c.间质性或肺泡性肺水肿；d.胸膜水肿和胸腔积液；e.动态变化快（2～3天吸收）；f.本病应与肺炎、系统性红斑狼疮等相鉴别。
2、肺血减少是指肺血流量的减少，由于右心排血受阻所引起。
X线上肺门血管细，肺门影缩小，右下肺动脉变细，肺纹理普遍细小、稀疏。
肺野透明、清晰。
正常肺动脉分支和其伴行支气管横断面基本相等，但在肺血减少时，肺动脉分支管径可明显小于支气管管径。
严重的肺血减少。
可由支气管动脉建立侧支循环，在肺野内显示为很多细小、扭曲而紊乱的网状血管影。
肺血减少主要见于肺动脉狭窄、三尖瓣狭窄和其他右心排血受阻的先天性心脏病。
3、肺充血：肺动脉内血流量增多。
主要见于左向右分流的先天性心脏病。
X 线表现为：A、两肺纹理增粗，增多，边缘清晰,锐利。
B、两肺门影增大，肺动脉段膨隆，右下肺动脉增粗，宽度超过15毫米。
C、动脉段、两肺门血管搏动增强，透视下见肺门舞蹈现象。
常见病：先心：房缺ASD ，室缺VSD, 甲亢性心脏病。
4、肺淤血：肺静脉血增多，肺静脉回流受阻。
常见病：二尖瓣狭窄，主动脉瓣狭窄，左心衰竭。
X 线表现为：A、两肺纹理增粗,模糊，两上、下肺纹理增粗，为上、下肺静脉增宽。
B、两肺门影增大,模糊；无搏动。
C、两肺野透亮度降低。
5、房间隔缺损：X线表现决定于分流量，故婴儿期或年龄较大而分流量很少的可以表现为正常。
达到一定分流量时，右心房、右心室因容量的过负荷而增大，肺血增多，而左心房大致正常，左心室相对发育较差，主动脉正常或缩小。
在不同位置上表现为：1）后前位：心脏左移，右上纵隔与右心缘影不明显，主动脉结缩小（心脏旋转使主动脉结影更小），肺动脉段突出，心尖上翘，肺血增多。
2）左、右前斜位：肺动脉段突起，心前间隙缩小，左心房不大，右心房不大，右心房段延长或隆起。
3）侧位：心前缘与胸骨接触面增加，心后三角存在。
6、室间隔缺损X线表现：X线表现完全受血液动力学异常所决定。
医学影像学 简明笔记
徐州医学院医学影像学简明笔记麻醉学院2009级3班王芷第一章成像技术与临床应用医学影像学：通过各种成像技术，使人体内部结构和器官成像，借以了解人体解剖结构与生理功能状态及病理变化，以达到诊断的目的。
X成像1、X线特性：穿透性、荧光效应、感光效应、电离效应。
2、传统X线摄影以胶片为介质，CR以IP板作为介质。
3、造影检查：将对比剂引入器官内或其周围间隙，产生人工对比，借以成像。
4、造影方法：①直接引入，包括口服、灌注、穿刺注入、经导管直接注入。
②间接引入，静脉注入。
CT成像1、体素：假定将CT选定的扫描层面分成的一定数目、体积相同的基本单元。
、CTA：是静脉内注入对比剂后行血管造影6、CT值（-1000 HU~+1000 HU）：水为0 HU，骨皮质为+1000 HU，空气为-1000 HU。
MRI成像1、MRI成像：利用人体内的H原子核在磁场中收到射频脉冲的激励而发生核磁共振现象，产生磁共振信号，经过信号采集和计算机处理而获得重建断层图像的成像技术。
2、流空效应：流动的液体，如心血管内快速流动的血流，在成像过程中采集不到信号而呈无信号的黑影。
3、临床应用限制：①对钙化的显示不如CT，对以钙化为特征的病变难以诊断②对肺的显示不佳③对胃肠道检查很少用MRI④带有心脏起搏器或体内有铁磁性物质时不能行MRI检查⑤重症监护下的危重患者不适于MRI检查⑥常规扫描时间长，对胸腹部检查受限⑦设备昂贵，检查费用高，普及有一定困难图像存档和传输系统与信息放射学1、PACS：即图像存档和传输系统，是保存和传输图像的设备与软件系统，是为实现图像数字化管理而用于放射科、医院或医院间的图像信息管理系统。
第二章骨骼与肌肉系统骨与软组织的基本病变1、骨质疏松：指一定单位体积内正常钙化的骨组织减少，即骨组织有机成分和钙盐都减少，但骨的有机成分和钙盐比例仍正常。
2、骨质软化：指一定单位体积内骨组织有机成分正常，而矿物质含量减少。
3、骨膜反应：因骨膜受刺激，骨膜水肿、增厚，内层或成骨细胞活动增加，最终形成骨膜新生骨，通常提示有病变存在。
