人教版高中物理选修3-1 第二章第8节 多用电表的原理-欧姆表的原理及使用 教案
第二章 恒定电流
第八节 多用电表---欧姆表的原理及使用
教学目标
一、知识目标：
理解并掌握欧姆表的制作原理。
二、能力目标：
动手操作，学会用欧姆表测量定值电阻。
三、德育目标：
培养学生探索、发现，勇于创新的精神。
教学重点
欧姆表的制作原理。
教学难点
理解欧姆表的制作原理。
教学方法
讲授法 演示法 教学用具
多用电表 投影仪
课时安排
1课时
教学过程
引入新课:
我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。
能否将电流表改装成测量电阻的欧姆表呢？----引入新课
新课教学:
学生在练习本上画出改装的原理图。
学生代表到黑板上画。
师生互动：对学生画的改装原理图进行点评。
例：图中电源的电动势1.5 V ，内阻0.5Ω，电流表满偏电流10mA ，
电流表电阻7.5Ω，A 、B 为接线柱。
(1) 用导线使A 、B 短路，此时，应把可变电阻R 1调节为多少才
能使电流表达到满偏电流？
(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150Ω的定值
电阻R 2，电流表指针指着何处？
(3)如果A 、B 间接另一电阻R ，R 的值和电流表读数 I 有什么关系？
通过以上计算同学们有何启发？如何将电流表转换成直接测量电
阻的仪表？谈谈你的设想。
学生讨论，得出结论：
将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按)(1505.1Ω-=I
R 的规律转为电阻的标度，这样，电流
表就改装成了直接测电阻的仪器。
总结：（投影）教材图2.8-2（如图所示）。
这就是一个最简单的欧姆表的电路原理图。
实际的欧姆表就是在这个原理的基础上制成的。
2、多用电表
教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。
（投影）教材图2.8-3和2.8-4（如图所示）。
图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。
把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。
学生讨论，画电路图。
教师：（投影）教材图2.8-5（如图所示）。
说出那些位置是电流挡、那些位置是电压挡、那些位置是
欧姆挡？哪些位置的量程比较大？
学生讨论、代表发言。
师生互动、点评。
教师：教师：（投影）教材图2.8-6和2.8-7（如图所示）。
向
学生介绍指针式多用电表和数字式多用电表的外形和各部分结
构。
[实验] 练习使用多用电表
（1）观察多用电表的外形，认识选择开关的测量项目及量程；
（2）检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；
（3）将红、黑表笔分别插入“+”、“-”插孔；
（4）将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。
（5）将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔。
（6）将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。
注意事项
（1）多用电表在使用前，一定要观察指针是否指向电流的零刻度。
若有偏差，应调整机械零点；
（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；
（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；
（4）合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；
（5）换用欧姆档的量程时，一定要重新调整欧姆零点；
（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；
（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。
长期不用，应将多用电表中的电池取出。
思考与讨论：（投影）教材图2.8-13。
两位同
学在多用电表用完后，把选择开关放在图示的位
置，你认为谁的习惯比较好？
练习：
完成P66“问题与练习”1～3题。
课堂小结:
让学生自己总结所学内容，允许内容的顺序不同，从而构建他们自己的知识框架。
教学说明:
使用多用电表时应该注意测量时不要用手接触电阻的两引线；为减小误差，指针应指表盘中央部分，可通过换挡实现，而每次换挡，必需重新调零；测量完毕，将选择开关旋转到OFF挡或交流最大电压挡，拔出表笔，若长期不用应取出电池。
人教版高中物理选修3-1第二章第8节多用电表的原理课件
(二)使用
3.测量电阻：怎样用多用电表测量二极管的
正反向电阻?测量中应注意什么?
(1)二极管的单向导电性
二极管是一种半导体元件. 导电特点:
电流从正极流入时电阻较小; 电流从正极流出时电阻较大.
(2)欧姆表中电流的方向
电流从欧姆表的黑表笔流出, 经过被测电阻,从红表笔流入.
I
Rx
(二)使用
3.测量电阻：
小试牛刀
1、某人用多用表×100Ω档按 正确步骤测量一电阻阻值，指 针指示位置如图4，则这电阻 值 1.20×103Ω．如果要用这多 用表测量一个约200Ω的电阻， 为了使测量比较精确、选择开 关应选的欧姆档是_×__1_0__
小试牛刀
2、如图所示，是一个量程为 5mA 的 电 流 改 装 成 的 欧 姆 表 ， 电池电势E＝1.5V。改装后， 将 原 电 流 表 5mA 刻 度 处 的 刻 度确定为0位置。在图中括号 内标出欧姆表的＋、－插孔。
迎接挑战:
如图电源的电动势E=1.5V, 内阻r=0.5Ω,电流表满偏电 流Ig=10 mA,电流表电阻 Rg=7.5Ω,A、B为接线柱。
(1)用导线把A、B直接连起 来,此时应把可变电阻R调节 为多少才能使电流表恰好达 到满偏电流?
Er
Rg
R
AB
Ig
= Rg
E r
R
R
EIg
(Rg r
)
=142 Ω
为多少才能使电流表恰好达
到满偏电流?
142 Ω
Er
R AB
Rx
(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与 Rx的值有什么关系?
Ix
=
Rg
r
E
2024_2025学年高中物理第二章恒定电流第8节多用电表的原理学案新人教版选修3_1
第8节多用电表的原理1．了解欧姆表的原理，刻度方法，知道中值电阻的概念．2．知道多用电表的多种用途，了解其内部结构和外形结构．3．驾驭多用电表的读数方法和运用步骤．一、欧姆表1．内部构造：表头、电源和可变电阻三部分组成．2．原理：依据闭合电路欧姆定律制成，由电流表改装而成．3．测量原理：如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I＝Er＋R g＋R＋R x．变更R x，电流I随着变更，每个R x值都对应一个电流值，在刻度盘上干脆标出与I值对应的R x值，就可以从刻度盘上干脆读出被测电阻的阻值．4．内阻：将红、黑表笔短接，调整滑动变阻器使电流表达到满偏电流I g，依据闭合电路的欧姆定律，I g＝Er＋R g＋R，故欧姆表内电阻R内＝EI g＝r＋R g＋R．二、多用电表1．用途：共用一个表头，可分别测量电压、电流和电阻等物理量．2．最简洁的多用电表原理图：如图甲所示，当单刀多掷开关接通1时，可作为电流表运用，接通2时，可作为欧姆表运用，接通3时，可作为电压表运用．甲乙3．外形构造：如图乙所示，表的上半部分为表盘，下半部分是选择开关，开关四周标有测量功能区域及量程．运用前应当调整“指针定位螺丝”，使其指针指到零刻度．不运用的时候应当把选择开关旋转到OFF位置．判一判(1)当红、黑表笔短接时，调整调零电阻，使电流表指针满偏，在电流满偏处标电阻“0”．( )(2)多用电表是电压表、电流表、欧姆表共用一个表头改装而成的．( )(3)对于多用电表表盘上的刻度线，直流电流刻度线和直流电压刻度线都是匀称的，可以共用一刻度线，电阻刻度线是不匀称的，欧姆表指针偏转角越大，表明被测电阻越小．( )(4)用多用电表测电压U时电流从红表笔流入多用电表，测电阻R时电流从红表笔流出多用电表．( )(5)用多用电表无论是测电压、电流，还是测电阻，红表笔的电势都高于黑表笔的电势，且都是靠外部供应电流的．( )提示：(1)√(2)√(3)√(4)×(5)×做一做如图所示是欧姆表的工作原理图．(1)若表头的满偏电流为I g＝500 μA，干电池的电动势为1．5 V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中．电流刻度0 50 μA100 μA200 μA250 μA300 μA400 μA500 μA 电阻刻度∞0(2)这个欧姆表的总内阻为________Ω，表针偏转到满刻度的3时，待测电阻为________Ω．提示：(1)对应电流“0”刻度和满偏电流“500 μA”的电阻刻度分别为“∞”和“0”．由闭合电路的欧姆定律得，调零时：I g＝ER g＋r＋R0，所以欧姆表的总内阻R内＝R g＋r＋R0＝EI g ＝3 000 Ω．测量电阻R x时：I＝ER内＋R x，R x＝EI－R内，当I＝50 μA时，R x＝1．550×10－6Ω－3 000 Ω＝3×104Ω－3×103Ω＝2．7×104Ω．同理可求出电流为100 μA、200 μA、250 μA、300 μA、400 μA时，对应的电阻分别为：1．2×104Ω、4．5×103Ω、3×103Ω、2×103Ω、750 Ω．(2)当表针偏转到满刻度的13处时，R x ＝E I －R 内＝1．5500×10－63Ω－3 000 Ω＝6 000 Ω．答案：(1)2．7×104Ω 1．2×104Ω 4．5×103Ω 3×103Ω 2×103 Ω 750 Ω (2)3 000 6 000欧姆表的原理1．欧姆挡测电阻的原理如图所示(1)测量原理：闭合电路的欧姆定律．(2)欧姆表由电流表改装而成：通过表头的电流为I ＝ER x ＋R ＋R g ＋r，R x 与电流I 一一对应，故可以将表盘上的电流值改为电阻值，就可以从表盘上干脆读出电阻的数值，这样就制成了一个欧姆表．(3)欧姆表的内阻：式中R ＋R g ＋r 为欧姆表的内阻．(4)欧姆调零：式中R 为变阻器，也叫调零电阻．通过调整它，可以使欧姆表指针指向“0”位置．2．刻度标注 刻度 标注方法标注位置 “0” 红、黑表笔相接，调整调零旋钮，使指针满偏，被测电阻R x ＝0满偏电流I g 处 “∞” 红、黑表笔不接触，表头指针不偏转，被测电阻R x ＝∞电流为零处 中值电阻R x ＝r ＋R ＋R g刻度盘正中心“R x ”红、黑表笔接R x ，I x ＝E（r ＋R ＋R g ）＋R x ，R x 与I x 一一对应与R x 对应电流I x处1．若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1．5 V ，那么该欧姆表的内阻为________Ω．待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中心，则待测电阻的阻值为________Ω．若指针指在满刻度的34处，则待测电阻的阻值为________Ω．解析：将红、黑表笔短接，调整调零电阻的阻值，当电流表指针满偏时I g ＝ER g ＋r ＋R 0，欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝1．55×10－3Ω＝300 Ω．当电流为12I g 时，有12I g ＝E R 内＋R x 1，即R 内＋R x 1＝2EI g ＝600 Ω，故R x 1＝300 Ω．当电流为34I g 时，有34I g ＝E R 内＋R x 2，即R 内＋R x 2＝4E3I g ＝400 Ω，故R x 2＝100 Ω．答案：300 300 100 2．如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA ，内阻R g＝100 Ω，调零电阻最大值R ＝50 k Ω，串联的固定电阻R 0＝500 Ω，电池电动势E ＝1．5 V ，用它测量电阻R x ，能精确测量的阻值范围是( )A ．30～80 ΩB ．3～8 k ΩC ．30～80 k ΩD ．300～800 k Ω解析：选B ．欧姆表的中值电阻旁边刻度最匀称，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R 内，由闭合电路欧姆定律可知，满偏时：I g ＝E R 内，半偏时：12I g ＝ER 内＋R 中，联立解得：R 中＝R 内＝E I g ＝1．5300×10－6Ω＝5 000 Ω＝5 k Ω，欧姆表的中值电阻为5 k Ω，欧姆表能精确测量的阻值范围是：3～8 k Ω．多用电表的改装和运用如图所示，分别把电流表、欧姆表、电压表的电路示意图组合在一起，就是最简洁的多用电表的电路．1．电流表的改装原理：由同一表头并联不同电阻改装而成的量程不同的电流表．2．电压表的改装原理：由同一表头串联不同电阻改装而成的量程不同的电压表．3．欧姆表的改装原理：将对应R x的电流刻度值改为电阻值，即为欧姆表．4．电流进、出电表的流向(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出；(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍旧是“红进、黑出”；(3)运用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流仍旧是“红进、黑出”．命题视角1 对多用电表改装原理的考查(多选)如图所示是简化的多用电表的电路图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的争论，请你推断下列说法正确的是( )A．S与1或2连接时，多用电表就成了电流表，且前者量程较大B．S与3或4连接时，多用电表就成了电流表，且前者量程较大C．S与3或4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表[思路点拨] 电流表——表头并联电阻；电压表——表头串联电阻；欧姆表——必需有电源．[解析] S与1连接时，电阻R1起分流作用，S与2连接时，电阻R1＋R2起分流作用，所以S与1或2连接时，多用电表就成了电流表，由于前者分流电阻较小，所以前者量程较大；S与3或4连接时，表头与分压电阻串联，多用电表就成了电压表，由于R3＜R4，所以前者量程较小；S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻．综上所述，正确答案为A、D．[答案] AD命题视角2 对多用电表的运用规则考查(2024·徐州高二检测)如图所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则( )A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表[解析] 题图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．[答案] B命题视角3 多用电表在推断电路故障时的运用如图是某同学连接的试验实物图．闭合开关后A、B两灯都不亮．他采纳下列两种方法对故障缘由进行排查．(灯泡A、B的规格均为2．5 V、1 W，滑动变阻器为10 Ω、1 A)(1)应用多用电表的直流电压挡进行检查，那么选择开关应置于________挡．A．2．5 V B．10 VC．50 V D．250 V该同学的测试结果见表1，则在测试a、b间直流电压时，红表笔应当接触________．(选填“a”或“b”)测试点电压示数a、b 有示数b、d 有示数c、d 无示数d、f 有示数测量点表针偏转状况c、dd、ee、f表2依据测量结果，可以推断故障是 ( )A．灯A短路B．灯B短路C．c、d段断路D．d、f段断路(2)将开关断开，再选择欧姆挡测试，测量结果见表2，那么检查出的结果是( )A．灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路[解析] (1)由实物图示可知，电源由4节干电池组成，电源电动势E＝6 V，用多用电表直流电压挡测量时，应选满偏电压为10 V的较合适．依据电流应从红表笔流入，黑表笔流出的原则，红表笔应连电源正极，即接a．可用解除法确定电路故障，接a、b时有示数，说明从电源正极到a处，电源负极至b处，无断路；b、d有示数，说明a与d之间未断路；c、d无示数，说明e、f、b间有断路；d、f有示数，说明f、b间无断路，故可确定断路在d、f间．另外不行能是A或B灯短路，因为一只灯短路，并不影响另一灯发光．(2)依据c、d，d、e，e、f间的示数，说明灯A、B均未断路，而d、e间电阻无穷大，说明d、e间断路．[答案] (1)B a D (2)D多用电表测量电流和电压是利用并联电阻分流和串联电阻分压原理，而测量电阻是利用闭合电路的欧姆定律．但不论测量哪个物理量，运用多用电表时，都要使电流从“＋”接线柱流入，“－”接线柱流出．运用时，红、黑表笔肯定要与电表的“＋”“－”插孔相对应，这种插法是不变的．【题组突破】1．如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断的导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并视察多用电表指针指示的示数．在下列选项中，符合操作规程的是( )A．直流10 V挡B．直流0．5 A挡C ．直流2．5 V 挡D ．欧姆挡解析：选A ．因为被检测的电路为含电源电路，所以选用欧姆挡肯定不行以．由于电路中电源电动势为6 V ，所以选用直流2．5 V 挡也担心全．估测电路中电流，最大值可能为I max ＝65A ＝1．2 A ，所以选用直流0．5 A 挡也不对，只有选用直流10 V 挡．2．把一量程6 mA 、内阻100 Ω的电流表改装成欧姆表，电路如图所示，现备有如下器材： A ．电源E ＝3 V(内阻不计)； B ．变阻器0～100 Ω； C ．变阻器0～500 Ω； D ．红表笔； E ．黑表笔．(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA 刻度处换成电阻刻度，其电阻值应为________． 解析：(1)两表笔干脆接触时，调整变阻器的阻值使电流达到满偏I g ＝ER g ＋R 0，解得R 0＝400 Ω，故变阻器应选C ．(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N 端，黑表笔接M 端．(3)电流I ＝2 mA 时，有I ＝ER g ＋R 0＋R x，解得R x ＝1 000 Ω．答案：(1)C (2)N M (3)1 000 Ω[随堂检测]1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的运用和连接，下列叙述正确的是( )A ．测电阻前要使红、黑表笔相接，调整调零电阻，使表头的指针指最左端B ．红表笔与表内电池正极相连接，黑表笔与表内电池负极相连接C ．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D ．测电阻时，表针偏转角度越大，待测电阻值越大解析：选C ．每次测量电阻之前都要进行电阻调零，使指针指向最右端电阻为零处，所以A错误．由欧姆表内部结构可知B错误，C正确．测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错误．2．以下是欧姆表原理的电路示意图，正确的是( )解析：选C．选项B的欧姆表中没有可调电阻，B错；选项D电流表的负极接到了电源的正极，D错；红表笔应接电源的负极，黑表笔应接电源的正极，A错，C对．3．某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V的蓄电池为电源，导线及其接触均完好．修理人员运用已调好的多用电表直流50 V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍旧和图乙相同，可推断发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．解析：(1)多用电表直流50 V的量程读中间匀称部分，共50格每格1 V应当估读到0．1 V，指针在11～12之间，读数为11．5 V．开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的．(2)两表笔接b、c之间，闭合开关后测试电压与接a、c间时相同，说明a、b之间是通路，b、c之间是断路，故障器件是小灯．答案：(1)11．5(11．2～11．8) 蓄电池(2)小灯4．(2024·宿州高二检测)一欧姆表中的干电池电动势为1．5 V，某同学把两表笔短接时，满偏电流为3．0 mA，接着，两支表笔与R＝500 Ω的电阻连接时，通过R的电流为多大？解析：设欧姆表内阻为R内，由闭合电路欧姆定律可得：E＝I g R内I＝ER＋R内联立并代入数据解得：I＝1．5 mA．答案：1．5 mA[课时作业] [学生用书P143(单独成册)] 一、单项选择题1．关于多用电表表盘上的刻度线，下列说法正确的是( ) A．电阻刻度是匀称的B．电阻刻度是不匀称的C．直流电流刻度线是不匀称的D．直流电压刻度线是不匀称的解析：选B．由I＝Er＋R＋R x，电流I与对应的待测电阻阻值R x不成正比，电阻的刻度线是不匀称的，刻度值越大处刻度线越密，故A错误，B正确；直流电流刻度线和直流电压刻度线都是匀称的，可以共用一刻度，故C、D错误．2．(2024·天门校级检测)如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照光敏电阻时，表针的偏角为θ1；用手掌拦住光线，表针的偏角为θ2，则可推断( ) A．θ1＞θ2B．θ1＝θ2C．θ1＜θ2D．不能确定解析：选A．有光时电阻小，则偏角大，无光时电阻大，则偏角小，则θ1＞θ2．3．甲、乙两同学运用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发觉指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是( ) A．甲选挡正确，操作也正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：选D．选择开关旋到“×100”挡，指针偏角太小，说明所测电阻阻值较大，所选量程太小，应选择较大的量程，重新选挡后要重新欧姆调零，故D正确，A、B、C错误．4．某个多用电表的表盘如图所示，若表头满偏电流为1 mA ，内阻为1 k Ω，所用电池的电动势为1．5 V ，内阻为0．5 Ω，运用“×1”欧姆挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处．若A 、B 、C 、D 、E 平分表示刻度的那段圆弧AE ，则测电阻时，刻度D 处对应的电阻阻值是( )A ．1 500 ΩB ．1 000 ΩC ．500 ΩD ．0解析：选C ．欧姆表内阻：R ＝E I g ＝1．50．001 Ω＝1 500 Ω，刻度D 对应的阻值：R x ＝E I D－R ＝⎝ ⎛⎭⎪⎪⎫1．50．0014×3－1 500 Ω＝500 Ω． 5．(2024·南昌联考)如图所示的电路为欧姆表原理图，把欧姆表调零后测量一个阻值为R ＝10 Ω的电阻时，指针偏转至满刻度的35处，现测量一个电阻R x ，指针偏转至满刻度的15处，则电阻R x 的阻值为( )A ．4 ΩB ．20 ΩC ．30 ΩD ．60 Ω解析：选D ．设电动势为E ，内阻为R g ，满偏电流为I g ，欧姆表调零时：I g ＝E R g ，测一阻值为R ＝10 Ω的电阻时：35I g ＝E 10＋R g ，测一未知电阻时：15I g ＝E R x ＋R g，解得：R x ＝60 Ω． 6．一个用满偏电流为3 mA 的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω解析：选A ．设欧姆表的内阻为R 内，由欧姆定律知：3×10－3 A ＝E R 内，1．5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1．5 V ，又1×10－3 A ＝ER 内＋R x，所以R x ＝1 000 Ω． 二、多项选择题7．(2024·衡水中学高二月考)下列关于多用电表欧姆挡的说法中，正确的是( )A ．表盘刻度是不匀称的，从零刻度处起先，刻度值越小处，刻度越密B ．红表笔是与表内的电源的正极相连的C ．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D ．为了减小误差，应尽量使指针指在中间刻度旁边解析：选CD ．由多用电表欧姆挡的工作原理可知表盘刻度是不匀称的，且刻度值越大，刻度越密；红表笔是与电表内部电源的负极相连；在测量时肯定要先进行欧姆调零，再测量电阻，同时为了减小误差，要尽量使指针指在中间刻度旁边．8．(2024·丽水测试)如图所示为欧姆表的原理图，表头内阻为R g ，调零电阻接入电路中的电阻值为R ，电池的电动势为E ，内阻为r ，则下列说法中正确的是( )A ．它是依据闭合电路欧姆定律制成的B ．接表内电池负极的应是红表笔C ．电阻的“∞”刻度一般在刻度盘的右端D ．调零后刻度盘的中心刻度值是r ＋R g ＋R解析：选ABD ．其原理为闭合电路欧姆定律，故A 正确；接表内负极的是红表笔，故B 正确；欧姆表零刻度线在最右侧，最大刻度线在最左侧，C 错误；调零后刻度盘的中心刻度值是R g ＋r ＋R ，故D 正确．9．(2024·西城区测试)如图所示为一个多量程多用电表的简化电路图，单刀多掷开关S 可以与不同接点连接．下列说法不正确的是( )A ．当S 接1或2时为直流电流挡，接1时量程较小B ．当S 接1或2时为直流电压挡，接1时量程较大C ．当S 接3或4时为直流电流挡，接3时量程较大D ．当S 接5或6时为直流电压挡，接5时量程较小解析：选ABC ．当开关S 旋到位置1、2是电流表，接1时分流电阻小，则其分流大，则量程大，则A 、B 错误；接3或4为欧姆表，则C 错误；当开关S 转到5、6位置为电压表，串联电阻越大，则量程越大，则D 正确．三、非选择题10．(2024·枣庄校级考试)现有一多用电表，其欧姆挡的“0”刻度线与中值刻度线之间的刻度模糊，若用“×100”的欧姆挡，经调零后，规范测量某一待测电阻R ，指针所指的位置与“0”刻度线和中值刻度线间的夹角相等，如图所示，则该待测电阻R ＝________Ω．解析：欧姆表调零时，I g ＝E R 内，由图示欧姆表可知，中心刻度值为：15×100 Ω＝1 500 Ω，指针在中心刻度线时：12I g ＝E R 内＋1 500 Ω，欧姆表指针所指的位置与“0”刻度线和中值刻度线间的夹角相等，则电流：I ＝34I g ＝E R 内＋R，解得R ＝500 Ω． 答案：50011．如图所示为一简洁欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 k Ω，电池的电动势E ＝1．5 V ，内阻r ＝0．5 Ω，图中与接线柱A 相连的表笔颜色应是________色，按正确运用方法测量电阻R x 的阻值时，指针指在刻度盘的正中心，则R x ＝________k Ω．若该欧姆表运用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确运用方法再测上述R x ，其测量结果与原结果相比较________(填“变大”“变小”或“不变”)．解析：回路中电流方向满意红进黑出，所以与A 相连的表笔颜色是红色；当两表笔短接(即R x＝0)时，电流表应调至满偏电流I g，设此时欧姆表的内阻为R内，此时由关系I g＝ER内得R内＝EI g ＝5 kΩ；当指针指在刻度盘的正中心时I＝I g2，有I g2＝ER内＋R x，代入数据可得R x＝R内＝5 kΩ；当电池电动势变小、内阻变大时，欧姆表得重新调零，由于满偏电流I g不变，由公式I g＝ER内，欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由I＝ER内＋R x＝I g R内R内＋R x＝I g1＋R xR内，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了．答案：红 5 变大12．(2024·松江区联考)如图所示的电路，1、2、3、4、5、6为连接点的标号，在开关闭合后，发觉小灯泡不亮，现用多用电表检查电路故障，须要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的状况下，应当选用多用电表的________挡，在连接点1、2同时断开的状况下，应当选用多用电表________挡．(2)在开关闭合状况下，若测得5、6两点间的电压接近电源的电动势，则表明______________可能有故障．(3)将小灯泡拆离电路，请在空白处补充完整用多用电表检测小灯泡是否有故障的详细步骤：旋转选择旋钮，使指针指到欧姆挡；解析：(1)在1、2两点接好的状况下，应当选用多用电表的电压挡，若选电流挡易造成表头烧坏、电源短路；若选欧姆挡则有可能造成短路、指针倒转．在1、2同时断开的状况下，应选用欧姆挡，干脆测量某段电路的电阻即可．(2)电压表示数接近电动势，只有一种可能，即电压表与灯泡串联接入电路，电压表内阻极大，分得大部分电压，说明开关或连接点5、6两点断路．(3)调到欧姆挡；将红黑表笔相接，进行欧姆挡调零；测量小灯泡的电阻，假如电阻无穷大，表明小灯泡有故障(灯丝断或灯座接触不良)．答案：(1)电压欧姆(2)开关或连接点5、6 (3)将红、黑表笔相接，进行欧姆挡调零；测量小灯泡的电阻，假如电阻无穷大，表明小灯泡有故障．。
人教版高中物理选修3-1第二章第8节2.8-2.9多用电表的原理及使用
作业
2020.10.8
主讲： 娄员俊
检评 展评
高二物理组
思议
导学
菜单
导学
思议
我们已知的测电阻的方法中，无
展评 检评
论是伏安法、替代法、还是电桥法都 作业
还是相对复杂的，那么有没有仪器能 首页
直接测未知电阻呢？那么测量原理又
是怎样的呢？本节课从一个例题来探
讨这个问题。
菜单
思考与讨论
展评 检评
②估测被测电阻的值，选择合适的倍率，然后
作业 首页
进行 欧姆调零
③待（测示电数阻=选欧刻接择姆度入倍调值两率零×表后旋倍笔，钮率间两，），表使读笔指出直针欧接指姆对到表接0Ω的，刻示旋度数转处
④测量结束，将选择开关置于 “OFF”档或
“交流电压最高档”。
菜单
导学
注意事项：
思议
展评
（1）每次换档后都必须重新欧姆调零。
检评
作业
（2）指针指示中值电阻值附近时，粗测的电阻 首页
值较准确。若偏角过小应换较大档，偏角过
大时，应换较小档。
（3）待测电阻必须与外电路断开后才能测量
（4）长时间不用时应取出电池。
菜单
（4）测量二极管的正反向电阻
导学
思议
二极管的单向导电性
展评
检评
电流从正极流入是电阻比较小，
作业
而从正极流出时电阻比较大。
集电流表、 电压表和欧姆 表功能于一体， 通过选择开关 能分别实现电 流表、电压表 和欧姆表功能 的电学仪器。
指针式
菜单
导学 思议 展评 检评 作业 首页
数字式
练习使用多用电表
菜单
导学
高中物理最基础考点考点欧姆表新人教选修

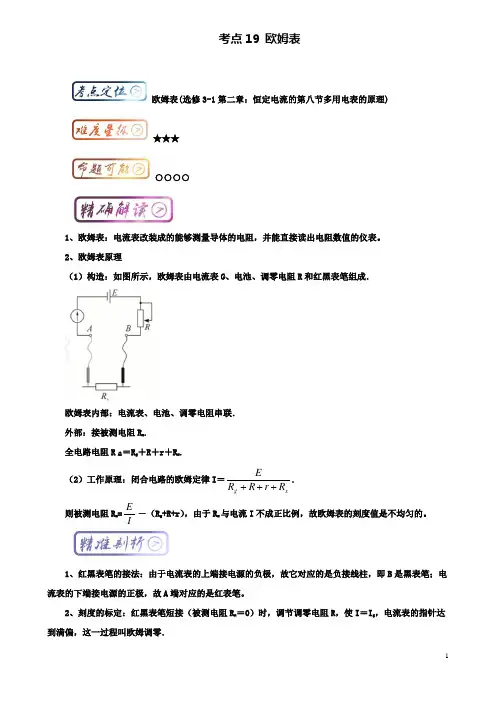

考点19 欧姆表欧姆表(选修3-1第二章：恒定电流的第八节多用电表的原理)★★★○○○○1、欧姆表：电流表改装成的能够测量导体的电阻，并能直接读出电阻数值的仪表。
2、欧姆表原理（1）构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联． 外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .（2）工作原理：闭合电路的欧姆定律I ＝xg R r R R E+++.则被测电阻R x =IE－（R g +R+r ），由于R x 与电流I 不成正比例，故欧姆表的刻度值是不均匀的。
1、红黑表笔的接法：由于电流表的上端接电源的负极，故它对应的是负接线柱，即B 是黑表笔；电流表的下端接电源的正极，故A 端对应的是红表笔。
2、刻度的标定：红黑表笔短接（被测电阻R x ＝0）时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．①当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．（下图甲） ②当I ＝0时，R x →∞，在I ＝0处标为“∞”．（下图乙）③当外电路接某一电阻后，其电流表的指针如图丙所示，直接读数就是被测电阻的大小。
④当I ＝2g I 时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．3、欧姆表的读数（1）为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．（2）除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读． （3）电阻值等于指针示数与所选倍率的乘积．例：关于欧姆表及其使用中的问题，下列说法正确的是( ) A. 接表内电源负极的应是黑表笔B. 换挡后，都要重新调零，使指针指到满刻度C. 表盘刻度是均匀的D. 表盘刻度最左边表示电阻阻值为0 【答案】B1、如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是( )A. 它是根据闭合电路欧姆定律制成的B. 接表内电池负极的应是红表笔C. 电阻挡对应的“∞”刻度一般在刻度盘的右端D. 调零后刻度盘的中心刻度值是r ＋R g ＋R【答案】C2、（甘肃省天水市一中2020学年高二上学期第一阶段考试）一个用满偏电流为3mA 的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处，则被测电阻的阻值为（ ）A. 2000 ΩB. 15000ΩC. 1000 ΩD. 500 Ω 【答案】C【精细解读】因测量500Ω电阻指针指在刻度的中间，则中值电阻为500Ω，则其内阻为500Ω．电池的电动势为Ig×R 内=3×10×3×500=1.5V，再由EI R R =+测内可求得R 测；根据中值电阻定义可知欧姆表内阻500R =Ω内，则3310500 1.5E Ig R V -=⨯=⨯⨯=内，再由EI R R =+测内，得1000ER R I=-=Ω测内，则C 正确． 3、2020年埃博拉疫情在世界部分地区爆发，为了做好防范，需要购买大量的体温表，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R 随温度t 变化的图线如图甲所示。
人教版高中物理选修3-1课件：第2章 第8节 多用电表的原理
解析:两表笔短接时指针指 B,满足 Ig=
Ig
E E = ,当指针指中央位置 C R内 24
E E 时有 = = ,解得 RC=24 Ω;当指针指位置 D 时有 2 R内 RC 24 RC
Ig 4
=
E E = ,解得 RD=72 Ω. R内 RD 24 RD
答案:24 72
课堂探究
要点一 欧姆表测电阻的原理
核心导学·要点探究
【问题导引】 用电流表可以直接测电流,用电压表可以直接测电压.虽然“伏安法”可以测电阻,但需 要的仪器很多,操作很麻烦,有没有一种仪器可以直接测出电阻呢?
(1)当黑、 红表笔短接时[如图(甲)所示],调节 R 的阻值,使指针指到满刻度, 则 Ig=
度盘上直接标出与 I 值对应的 Rx 值,就可以从刻度盘上直接读出被测电阻的 阻值.
3.内阻:将红、黑表笔短接,调节滑动变阻器使电流表达到满偏电流 Ig,根据 闭合电路的欧姆定律,Ig=
E E r+Rg+R1 ,故欧姆表内电阻 R 内= = . r Rg R1 Ig
想一想 欧姆表是在电流表基础上改装而成的,那么电流表0刻度线应标为多少欧姆? 答案:电流表0刻度线应标“∞”. 二、多用电表 阅读教材第64～66页“多用电表”部分,初步了解多量程多用电表的电路图,认 识多用电表的外形结构. 1.外形构造:如图所示,使用前应该调整“ ”,使指针指到零刻度.不使用的 时候应该把选择开关旋转到 位置. 指针定位螺丝 OF F
ห้องสมุดไป่ตู้
【问题3】 教师投影较复杂的多用电表的电路,如图所示,说出哪些位置是电流挡, 哪个位置的量程比较大?哪些位置是电压挡,哪个位置的量程比较大?哪些位置是 欧姆挡,哪个位置的倍率大?
人教版高中物理选修3-1 第二章第8节 多用电表的原理-欧姆表的原理及使用 教案

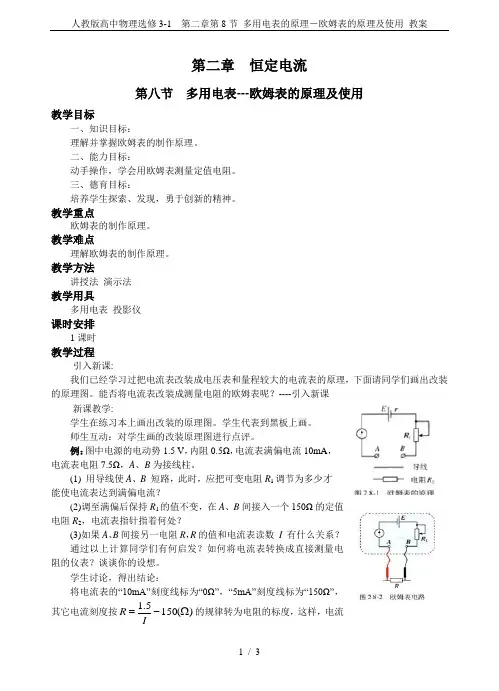

第二章 恒定电流第八节 多用电表---欧姆表的原理及使用教学目标一、知识目标：理解并掌握欧姆表的制作原理。
二、能力目标：动手操作，学会用欧姆表测量定值电阻。
三、德育目标：培养学生探索、发现，勇于创新的精神。
教学重点欧姆表的制作原理。
教学难点理解欧姆表的制作原理。
教学方法讲授法 演示法 教学用具多用电表 投影仪课时安排1课时教学过程引入新课:我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。
能否将电流表改装成测量电阻的欧姆表呢？----引入新课新课教学:学生在练习本上画出改装的原理图。
学生代表到黑板上画。
师生互动：对学生画的改装原理图进行点评。
例：图中电源的电动势1.5 V ，内阻0.5Ω，电流表满偏电流10mA ，电流表电阻7.5Ω，A 、B 为接线柱。
(1) 用导线使A 、B 短路，此时，应把可变电阻R 1调节为多少才能使电流表达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150Ω的定值电阻R 2，电流表指针指着何处？(3)如果A 、B 间接另一电阻R ，R 的值和电流表读数 I 有什么关系？通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。
学生讨论，得出结论：将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按)(1505.1Ω-=IR 的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。
总结：（投影）教材图2.8-2（如图所示）。
这就是一个最简单的欧姆表的电路原理图。
实际的欧姆表就是在这个原理的基础上制成的。
2、多用电表教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。
（投影）教材图2.8-3和2.8-4（如图所示）。
图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。
把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。
《多用电表的原理》人教版高二物理选修3-1PPT课件
R
Ug
UR
U
Ig V
U
IR R
分流电阻
I
Ig
Rg
Ug
I A
Ug
2.如何把电流表改装成量程较大的电流表?
【探究一：将电流表改装成欧姆表的原理】
【探究情景】：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表的电阻Rg＝7.5Ω,
A、B为接线柱。 问题1：用导线把A、B直接连起来,此时应把可变电阻R1调节为多
Ω (3)电流5mA刻度对应待测电阻为__150 ____ Ω (4)电流3mA刻度对应待测电阻为__350 ____
(5)电流任意刻度 对应待测电阻为多少？
150
35 Ω
Rx
E I
R
【探究一：将电流表改装成欧姆表的原理】
欧姆表
1.结构: 欧姆表由电流表G、电池、调零电阻R， 刻度盘和红、黑表笔组成。 如图，就电路部分而言，在欧姆表内部是电流 表、电池、调零电阻三者串联而成，在欧姆表 外部，接上被测电阻后，与欧姆表内部电路一 起组成闭合电路。
【探究二：多用电表的原理】
指针
多用电表的外观及部件名称识别
电阻倍 率选择
OFF挡
直流电 流量程
直流电压量程选择
欧姆表刻度盘
直流电流、电压表刻 度盘
红
黑
交流电压量程 选择
表 笔
多用电表
数字式多用电表
温馨提示
使用多用电表前应该调整“ 指针定位螺丝 ”，使指针指到零刻度。在不使用电 表时，应将旋转开关旋到 OFF挡或 交流电压最高挡。
B
A.30 kΩ～80 kΩ B.3 kΩ～8 kΩ
C.300 Ω～800 Ω D.30 Ω～80 Ω
8 多用电表欧姆档
E=1.5V,r=0.5Ω，Ig=10mA,Rg=7.5 Ω，A、B为接 线柱。
R1 （1）两表笔直接接触，若使电流表指 针在最大值Ig处，R1 应调到多少Ω？
由闭合电路欧姆定律：
I r R R g
E
g
1
代入数据有：I g
1.5
0.5 7.2
R1
0 .01
解得：R1=142 Ω（欧姆调零）
E=1.5V,r=0.5Ω，Ig=10mA,Rg=7.5Ω， A、B为接线柱。
（2）满偏后R1值（R1=142 Ω）不变， AB间接入电阻R=150 Ω，电流指向何处？
E
R2
I
rRg R1R2
解得：I
1.5
1、机械调零：左侧电流0或电阻∞处——指针定位螺丝
三、多用表欧姆档（欧姆表）使用步骤
1、机械调零：左侧电流0或电阻∞处——指针定位螺丝
2、选挡：旋转选择开关，使其尖端对准欧姆挡 选倍率（量程）： x1、x10、x100 、x1K
三、多用表欧姆档（欧姆表）使用步骤
1、机械调零：左侧电流0或电阻∞处——指针定位螺丝 2、选挡：旋转选择开关，使其尖端对准欧姆挡
人教版高中物理选修3-1 第二章 恒定电流
8 多用电表欧姆档（欧姆表） 的原理及使用
学习目标
1.了解欧姆表的内部结构和刻度特点。 2.通过对欧姆表的讨论，进一步提高应用闭合电路的欧姆定 律分析问题的能力，知道欧姆表测量电阻的原理。
3.理解多用电表的基本结构，知道多用电表的测量功能。
一、欧姆表原理
*如何选择倍率（量程）？
使指针在中值刻度（表盘中1/3）附近， 数值为几十
人教版高中物理选修3-1：8 多用电表的原理——欧姆表
1.通过对欧姆表的探究和讨论，知道欧姆表 的测量原理. 2.了解欧姆表的内部结构和表头刻度特点. 3.会用多用电表的欧姆档测量电阻.
能否把电流表改装成直接 测量电阻的欧姆表?
实验：如何利用电流表测电阻
实验器材：干电池（1.5V， 0.5Ω）、导线、开 关、电阻箱、电流表（0— 0.6 A，内阻1.1Ω） 实验目的：测出电阻箱的阻值，并记录下此时 的电流表示数。·
2.若某欧姆表表头的满偏电流为5mA，内装一节干电池， 电动势为1.5V，那么该欧姆表的内阻为__3_0_0____Ω ，待测 电阻接入红、黑两表笔之间时，指针偏在满刻度的3/4 处，则待测电阻的阻值为___1_0_0___Ω ，表盘的中值刻度是 ___3_0_0___.
3.关于多用电表表面上的刻度线，下列说法中正确的是 ( ABC )
1.展示实验结果。（接入电阻、电流）
2.请在导学案的电流表表盘上将 对应电流的电阻标上。 3.讨论得出电阻的计算 公式，并计算电阻阻值。
4.对比接入电阻和计算值。
例1.如图电源的电动势E=1.5V,内 阻r=0.5Ω ,电流表满偏电流Ig= 10 mA,电流表电阻Rg=7.5Ω ,A、B 为接线柱.
1.内部电路:
Er
R1
A
B
R
2.表盘特点
问题：相对于其他电表，欧姆表的表盘有什么
特点？ 1）零刻度在右边，左边为无穷大
2）刻度不均匀，左边稠密，右边稀疏 3）中间刻度等于欧姆表的内阻
20010050 40 30 20 15 10
1K 500
∞ Ω
5 0
Ω
3.欧姆表的使用和读数:
问题1:用多用电表中的欧姆档测出电阻
如图，电阻分别为多少？
高中物理 第2章 第8节 多用电表的原理 新人教版选修3-1
目 链
接
A．4R B．5R C．10R D．16R
精品课件
(2)再用多用表的欧姆挡进行测量，将选择开关置于“×10
栏
Ω” 挡，将两表笔短接调整欧姆挡调零旋钮，使表针指向电阻刻度 目
链
线右端的零刻度线，将电阻接在两表笔间，发现指针偏角较小，换 接 用________(填“×1 Ω”或“×100 Ω”)挡重新调零测量．
入电阻后如偏角很小表明被测阻值较大．
栏
目
(2)当欧姆表表笔直接相连，即Rx＝0时，电路中电流最大，指
链
接
针满偏，故电阻零刻度在最右端满偏电流处．
(3)因Rx与I是非线性关系，故电阻挡表盘刻度不均匀． 从表盘上看“左密右疏”，电阻零刻度是电流最大刻度，电阻
“∞”刻度是电流零刻度．
精品课件
3．欧姆表的选挡．
链
接
此式可解出Rx＝EI －r－r′－R′.可见，Rx与I有着一一对应的关系，如
果在刻度盘上直接标出与I对应的Rx的值，则就能从刻度盘上直接读
出待测电阻Rx的值．
精品课件
第8节 多用电表的原理
精品课件
学习 目标
1．通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分
析问题的能力，知道欧姆表测量电阻的原理．
栏 目
2．了解欧姆表的内部结构和刻度特点．
链 接
3．了解多用电表的基本结构，知道多用电表的测量功能．
精品课件
知识点一 欧姆表及其工作原理
1．工作原理．
欧姆表是根据闭合电路欧姆定律制成的，它的原理如下图所
链
端．测量时，黑表笔插入“－”插孔 ，红表笔插入“＋”插孔，
接
并通过转换开关接入与待测量相应的测量端．使用时，电路只有一
