风力发电机并网讲解
2020/10/1
13
双馈式风力发电机及其并网
双馈风力发电机为定子绕组直接接入交流电网，转子绕组由频 率、幅值、相位可调的变流器提供三相低频励磁电流的新型电 机，当转子绕组通过某一频率的交流电时，就会产生一个相对 转子旋转的磁场，此时会在电机气隙中形成一个同步旋转磁场， 转子的实际转速加上交流励磁电流产生的旋转磁场所对应的转 速等于同步转速，从而改变了双馈电机定子电动势与电网电压 向量的相对位置，也即改变了电机的功率角，因此有调节无功 功率出力的能力。
变速恒频发电机系统是指在风力发电过 程中发电机的转速可以随风速变化,而通 过其他的控制方式来得到和电网频率一 致的恒频电能。
2020/10/1
4
发电机组并网的四个条件
1. 发电机的频率与系统频率相同。 2. 发电机出口电压与系统电压相同,其最
大误差应在5%以内。 3. 发电机相序与系统相序相同。 4.发电机电压相位与系统电机组
根据风力发电机运行特征和运行技术，并 网型风力发电机一般分为：
1、恒速恒频风力发电机。 2、变速恒频风力发电机。
2020/10/1
3
什么是恒速恒频与变速恒频？
恒速恒频发电机系统是指在风力发电过 程中保持发电机的转速不变从而得到和 电网频率一致的恒频电能。
2020/10/1
17
（２）独立负载并网方式：采用这种方式的思路是，并网前发 电机带负载运行，对发电机和负载进行控制，在满足并网条 件时进行并网。这种并网方式的特点是，发电机具有一定的 能量调节作用，降低了对原动机的调速能力要求，但是这种 并网方式控制起来非常复杂，所需要的信息不仅取自于电网
侧，同时还取自于定子侧。
2020/10/1
6
恒速笼型异步风力发电机系统
2020/10/1
7
异步风力发电机并网方式
目前，国内外采用的异步风力发电机的并网方式主 要有以下四种：直接并网，准同期并网，降压并网 以及采用双向晶闸管控制的软切入法的并网方式。
2020/10/1
8
1、直接并网方式
直接并网方式 ：采用这种方式时要求发 电机的相序与电网的相序相同，发电机 转速接近（一般达到９９％～１００％） 同步转速时即可并网。
当满足以上四个条件时，可以合上并网 开关，使发电机组并入系统运行
2020/10/1
5
三、恒速恒频风力发电机的并网
优点：恒速恒频风力发电系统具有结构 简单、成本低、过载能力强以及运行可 靠性高等优点，其发电设备主要是异步 风力发电机。
缺点：异步风力发电机在并网瞬间会出 现较大的冲击电流，异步发电机自身不 发无功功率，需要无功补偿。
风力发电并网介绍
2020/10/1
1
一、风力发电机组并网有哪几种方式？
1.大、中型风力发电机组（100千瓦以上，并网型机组）与电力 网并网运行；
2.小型风力发电机（10千瓦到100千瓦）与柴油发电机或其他发 电装置并联互补运行；
3.微型风力发电机（10千瓦以下）主要采用直流发电系统并配 合蓄电池储能装置独立运行。
2020/10/1
9
2、准同期并网方式
准同期并网方式 ：采用这种方式时在转速接近 同步转速时，先用电容励磁，建立额定电压，然 后对已建立的发电机电压和频率进行调节和校正， 使其与系统同步。当发电机的电压、频率、相位 与系统一致时，将发电机投入电网运行。
2020/10/1
10
3、降压并网方式
降压并网方式：采用这种方式时在异步电机与电 网之间串接电阻、电抗器或自耦变压器，以降低 并网合闸瞬间冲击电流幅值及电网电压下降的幅 度。因为电阻、电抗器等要消耗功率，在发电机 并入电网进入稳态时，再将其短接。
2020/10/1
14
双馈异步风力发电机系统
2020/10/1
15
双馈风力发电机组的并网方式
空载并网，独立负载并 网以及孤岛并网方式。
2020/10/1
16
（１）空载并网方式：采用这种方式通过引入定子磁 链定向技术对发电机输出电压进行测节。使建立的双 馈发电机定子空载电压与电网电压的频率、相位和幅 值一致，满足并网条件时进行并网操作。
2020/10/1
22
直驱型风力发电机组
2020/10/1
18
（３）孤岛并网方式：采用这种方式并网前需要形成能量环 路，这个能量环路是这样形成的，首先进行预充电过程，当 风力发电机启动后且发电机转速达到励磁范围时开始励磁， 电网从预充电变压器经直流整流器向双ＰＷＭ变流器的直流 母线电容充电，用以激励整个系统，当定子电压达到额定值 （控制器通过控制电机侧的逆变器使发电机定子发电电压达 到额定值）时，发电机定子输出和转子输入与双ＰＷＭ逆变 器分别连接，形成独立能量环路。当发电机转速达到并网转 速，控制系统将调节发电机电压与电网电压同步，同步后， 并网。综上所述，这种并网方式可分为三个阶段，即励磁阶
2020/10/1
12
四、变速恒频风力发电机组的并网
变速恒频风力发电系统的发展依赖于大容量电力电 子技术的成熟，从结构和运行方面可分为双馈感应发电 机系统和直接驱动的同步发电机系统。变速恒频风力发 电机组实现了发电机转速与电网频率的解耦，降低了风 力发电与电网之间的相互影响，但是它缺点是结构复杂、 成本高、技术难度大。
段，孤岛运行阶段以及并网阶段。
2020/10/1
19
1.5MW变速恒频双馈型风电机组
东方汽轮机厂
2020/10/1
20
直接驱动的同步发电机及其并网
直驱型风力发电机组是无齿轮箱的 变桨距变速风力发电机组，风轮轴直接 与低速发电机连接。直驱型风力发电机 组要采用全功率变流器。
2020/10/1
21
直驱型风力发电系统电网连接图
2020/10/1
11
4、双向晶闸管控制的软切入法的并网方式
采用这种方式时在异步发电机定子与电网之间每 相串入一只双向晶闸管，接入的目的是将发电机 并网瞬间的冲击电流控制在允许的限度内。当发 电机达到同步速附近时，发电机输出端的短路器 闭合，发电机组通过双向晶闸管与电网相连，通 过电流反馈对双向晶闸管导通角控制，将并网时 的冲击电流限定在额定电流1.5倍以上，从而得到 一个比较平滑的并网过程，正常运行时，双向晶 闸管被短接。
风力发电机并网 原理ppt课件
2. 主要三种并网方式
交流励磁变速恒频发电机采用双馈型异步发电机,与传 统的直流励磁同步发电机以及通常的异步发电机相比, 其并网过程有所不同。采用交流励磁后,可根据电网电 压和发电机转速来调节励磁电流, 进而调节发电机输出 电压来满足并网条件,因而可在变速条件下实现并网 。 变速恒频风力发电机组的并网方式主要有空载并网,带 独立负载并网,孤岛并网。其中,空载并网和带独立负载 并网2种方式中,转子励磁变换器直接与电网相连,双馈 电机定子与电网经过开关相连,而孤岛并网方式则是定 子与转子励磁变换器直接连接,再经过开关连接到电网, 电网经过预充电变压器与直流母线连接。
•
• 从定子侧看，这与一般同步发电机具有 直流励磁的转子以同步转速旋转时，在
发电机气隙中形成的同步旋转磁场是等
效的。因而，只要做到转子的机械转速 nr2和三相交流电流在转子表面产生的旋 转磁场的转速nr1互补，即nr1±nr2≌ns，
就可以在不同的转子转速情况下，在定 子绕组中总能感应出频率恒定的50Hz交 流电。
三、GE风机并网方式简介
• 1. 预充电：预充电接触器MA吸和，变频 器直流母排充电至970DC左右，机侧变 频器工作，母排直流电压经机侧变频器 逆变对发电机转子加电压。
• 2.风机达到并网转速，同时网侧变频器及 5Q2检测电压等条件达到并网条件，网侧 接触器合，预充电接触器分。
• 3. 5Q1和5Q2检测5Q3两侧电压、频率等 并网条件，如条件达到5Q3合，风机并网
风力发电机并网
一、双馈异步发电机并网方式简介 二、华锐风机并网方式简介 三、GE风机并网方式简介
一、双馈异步发电机并网方式简介
1.双馈异步发电机 发电机的定子直接连接到电网上，转子 和变流器相连。当风力驱动发电机旋转 时，在变流器的控制下，发电机把机械 能转ห้องสมุดไป่ตู้成电能向电网馈电。
风力发电并网讲解
从风力机的运行原理可知，变速恒频要求风力机的转速 正比于风速并保持一个恒定的最佳叶尖速比，从而使风力机 的风能利用系数Cp保持最大值不变，风力发电机组输出最大 的功率，最大限度的利用风能，提高风力机的运行效率。
风力发电系统的并网种类
1，软并网异步风力发电机组软并网控制系统的总体结构主 要由触发电路、反并联可控硅电路和异步发电机组成，软并 网控制系统结构如图
2，直接并网
直接并网过程，风速达到启动条件时风力机启动，异步 发电机被带到同步速附近（一般为98%~100%）时合闸。 由于发电机并网时本身无电压，故并网时有一个过度过程流 过5~6倍额定电流的冲剂电流，一般零点几秒后即可进入稳 态。 与大电网并联时，合闸瞬间冲击电流对发电机及大电网系 统的安全运行影响不大，对小容量的电网系统，并联瞬间会 引起电网电压大幅度下跌，而影响接在同一电网上的其他电 气设备，甚至是小电网的安全
从定桨距失速型风电机组的功率曲线图中，我们可以看到，定桨距风 力发电机组在风速达到额定值以前就开始失速，到额定点时的功率系数已 经相当小了。调整桨叶的节距角，只是改变桨叶对气流的失速点。节距角 越小，气流对桨叶的失速点越高，其最大输出功率也越高。故而定桨距风 力机在不同的空气密度下需要调整桨叶的安装角度。
目前可控硅软并网方法是目前异步风力发电机组普遍采 用的并网方法。
问题
能否实现风光互补技术，即光伏和风力联合发电并网？ 风力发电装机容量大但实际发电量低，效率低， 粗调与微调相结合 故障检修，工作量大 1.500个风机，现场怎么并网，每一台并网方式是否是 一样，控制方式（变速恒频，恒速恒频） 2.风力发电并网逆变器与太阳能到底有什么差别，功能 上等 3.防止冲击，用电阻和电抗器有什么差别，容量大小选 择与那些因素有关
变速恒频风力发电机空载并网控制
变速恒频风力发电机空载并网控制随着环境保护和可持续发展的重要性日益凸显，风力发电作为一种清洁、可再生的能源，得到了广泛应用。
在风力发电机组中，变速恒频风力发电机是一种常见的类型。
本文将重点探讨变速恒频风力发电机空载并网控制的原理、优缺点及应用。
变速恒频风力发电机组是一种通过风轮捕捉风能，并将其转换为电能的技术。
与恒速恒频风力发电机相比，变速恒频风力发电机具有更高的风能利用率和更宽的转速范围。
其工作原理是，通过调整风轮转速，以适应风速的变化，从而保持发电机输出频率的稳定。
空载并网控制是指风力发电机在不带负载的情况下与电网连接。
实现空载并网的关键在于控制风轮转速和发电机电流，以确保发电机与电网的同步。
常见的空载并网控制策略包括以下两种：直接并网法：在风速达到额定值后，风轮直接驱动发电机进入同步状态，然后进行并网。
此种方法简单直接，但并网瞬间会产生较大的冲击电流。
软并网法：通过控制风轮和发电机的转速，缓慢地将发电机接入电网，从而避免冲击电流的产生。
这种方法需要更多的控制环节和算法，但其并网效果较直接并网法更为平稳。
优点： a.由于能够适应风速的变化，所以具有较高的风能利用率； b.通过调整转速，可以减轻风轮和发电机的机械应力，提高设备的寿命；c.与恒速恒频风力发电机相比，其启动和停止更为灵活。
缺点： a.控制系统的设计较为复杂，需要精确的转速和电流控制； b.并网过程中可能产生较大的冲击电流，对电网造成一定的影响； c.需要采取措施来应对电网的波动，以保证系统的稳定运行。
变速恒频风力发电机空载并网控制在现代风力发电场中得到了广泛应用。
例如，根据某风力发电场的数据，采用变速恒频风力发电机空载并网控制后，该风电场的年发电量增加了30%，同时设备维护成本降低了20%。
这充分证明了变速恒频风力发电机空载并网控制在提高发电效率和降低运行成本方面的优势。
变速恒频风力发电机空载并网控制是风力发电技术中的重要一环。
通过控制风轮转速以适应风速的变化，保持发电机输出频率的稳定，可以实现高效的电能转换。
风电发电机并网的方式讲解
控制系统
电网
空载并网的优点
通过对发电机转子交流励磁电流的调节 与控制，就可在变速运行中的任何转速 下满足并网条件，实现成功并网，这是 这类新型发电方式的优势所在。
很好的实现了定子电压的控制，实现简 单，定子的冲击电流很小，转子电流能 稳定的过渡，
b.带独立负载的并网方式
并网前发电机带负载运行，根据电网信息和定子电 压、电流对风力发电机进行控制。
此时自动并网开关尚未动作，发电机通 过双向的晶闸管平稳的接入电网。发电 机平稳运行后，双向晶闸管出发脉冲自 动关闭。发电机输出电流不再经过双向 晶闸管而是通过已闭合的自动开关触点 流向电网。
两种软并网的差异
第一种方式所选用的是高反压双向晶闸管的电 流允许值比第二种方式的要大得多。这是因 为第一种方式要考虑到能达到发电机的额定 电流值，第二种方式只要通过略高于发电机 空载时的电流就可以满足要求。但需要采用 自动并网开关，控制回路也略显复杂。
对电网时刻控制要求精确，若控制不当，则有 可能产生较大的冲击电流，以致并网失败。
6
恒速恒频异步风力发电机及其并网方式及 特点
主要内容：
异步风力发电机的并网方式
a.恒速笼型异步风力发电机系 统
8
异步发电机的并网结构
异步风力发电机的并网方式
直接并网方式 准同步并网方式 捕捉式准同步快速并网 降压并网方式 软并网方式
降压并网图示
异步电 机
电抗器
电网
无 功 补 偿
软并网（SOFT CUT-IN）技术
采用双向晶闸管的软切入法，使异步发电机并网， 其连接方式有两种
1，异步风力发电机通过(或双向)晶闸管软切入装置 与电网直接相连，异步风力发电机在接近同步速时， 晶闸管的控制角在1800一0o之间逐渐同步打开，晶 闸管的导通角也在0o一1800之间逐渐同步打开，当 异步风力发电机滑差为零时，晶闸管全部导通，这 时短接已全部导通的晶闸管，异步风力发电机输出 电流直接流向电网，风电机组进入稳态运行阶段。
风力发电机并网控制三种方式
风力发电机并网控制三种方式
链接：/tech/6262.html
风力发电机并网控制三种方式
风力发电机的并网控制直接影响到风力发电机能否向输电网输送电能以及机组是否受到并网时冲击电流的影响。
并网控制装置有软并网，降压运行和整流逆变三种方式。
软并网装置：
异步发电机直接并网时，其冲击电流达到额定电流的6~8倍时，为了减少直接并网时产生的冲击电流及接触器
的投切频率，在风速持续低于启动风速一段时间后，风力发电才与电网解列，在此期间风力发电机处于电动机运行状态，从电网吸收有功功率。
降压运行装置：
软并网装置只在风力发电机启动时运行，而降压运行装置始终运行，控制方法也比较复杂。
该装置在风速低
于风力发电机的启动风速时将风力发电机与电网切断，避免了风力发电机的电动机运行状态。
整流逆变装置：
整流逆便是一种较好的并网方式，它可以对无功功率进行控制，有利于电力系统的安全稳定运行，缺点是造
价高。
随着风电场规模的不断扩大和大功率电力电子设备价格的降低，将来这种并网装置可能会得到广泛的应用。
风电场接入电力系统的方案主要由风电场的最终装机容量和风电场在电网所处的位置来确定。
原文地址：/tech/6262.html
页面 1 / 1。

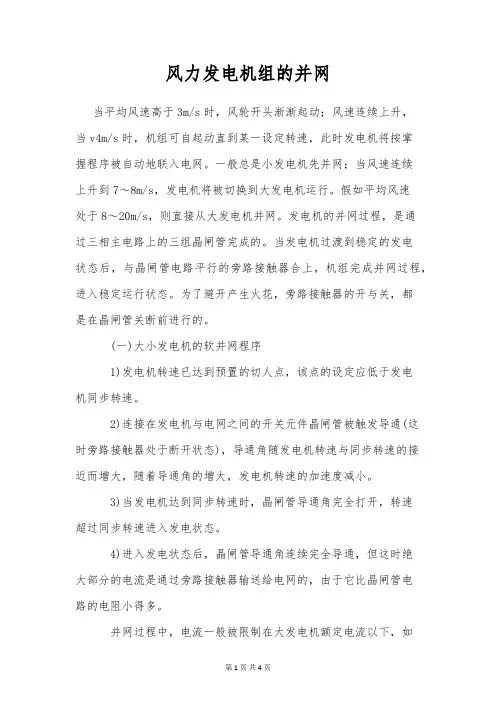

风力发电机组的并网
风力发电机组的并网当平均风速高于3m/s时，风轮开头渐渐起动；风速连续上升，当v4m/s时，机组可自起动直到某一设定转速，此时发电机将按掌握程序被自动地联入电网。
一般总是小发电机先并网；当风速连续上升到7～8m/s，发电机将被切换到大发电机运行。
假如平均风速处于8～20m/s，则直接从大发电机并网。
发电机的并网过程，是通过三相主电路上的三组晶闸管完成的。
当发电机过渡到稳定的发电状态后，与晶闸管电路平行的旁路接触器合上，机组完成并网过程，进入稳定运行状态。
为了避开产生火花，旁路接触器的开与关，都是在晶闸管关断前进行的。
(一)大小发电机的软并网程序1)发电机转速已达到预置的切人点，该点的设定应低于发电机同步转速。
2)连接在发电机与电网之间的开关元件晶闸管被触发导通(这时旁路接触器处于断开状态)，导通角随发电机转速与同步转速的接近而增大，随着导通角的增大，发电机转速的加速度减小。
3)当发电机达到同步转速时，晶闸管导通角完全打开，转速超过同步转速进入发电状态。
4)进入发电状态后，晶闸管导通角连续完全导通，但这时绝大部分的电流是通过旁路接触器输送给电网的，由于它比晶闸管电路的电阻小得多。
并网过程中，电流一般被限制在大发电机额定电流以下，如超出额定电流时间持续 3.0s，可以断定晶闸管故障，需要平安停机。
由于并网过程是在转速达到同步转速四周进行的，这时转差不大，冲击电流较小，主要是励磁涌流的存在，持续30～40ms。
因此无需依据电流反馈调整导通角。
晶闸管根据0°、15°、30°、45°、60°、75°、90°、180°导通角依次变化，可保证起动电流在额定电流以下。
晶闸管导通角由0°大到180°完全导通，时间一般不超过6s，否则被认为故障。
晶闸管完全导通1s后，旁路接触器吸合，发出吸合命令1s内应收到旁路反馈信号，否则旁路投入失败，正常停机。
风力发电并网设计讲解
第一章绪论风能是一种清洁的、储量极为丰富的可再生能源，它和存在于自然界的矿物质燃料能源，如煤、石油、天然气等不同，它不会随着其本身的转化和利用而减少，因此可以说是一种取之不尽、用之不竭的能源。
而矿物质燃料储量有限，正在日趋减少，况且其带来的严重的污染问题和温室效应正越来越困扰着人们。
因此风力发电正越来越引起人们的关注。
[1]1风力发电概述1.1风力发电现状与展望全球风能资源极为丰富，技术上可以利用的资源总量估计约53×106亿kWh /年。
作为可再生的清洁能源，受到世界各国的高度重视。
近20年来风电技术有了巨大的进步，发展速度惊人。
而风能售价也已能为电力用户所承受：一些美国的电力公司提供给客户的风电优惠售价已达到2～2.5美分/kWh，此售价使得美国家庭有25%的电力可以通过购买风电获得。
2004年欧洲风能协会和绿色和平组织签署了《风力12——关于2020年风电达到世界电力总量的12%的蓝图》的报告，“风力12%”的蓝图展示出风力发电已经成为解决世界能源问题的不可或缺的重要力量。
按照风电目前的发展趋势，预计2008～2012年期间装机容量增长率为20%，以后到2015年期间为15%，2017～2020年期间为10%。
其推算的结果2010年风电装机1.98亿KW，风电电量0.43×104亿kWh，2020年风电装机12.45亿KW，风电电量3.05×104亿kWh，占当时世界总电消费量25.58×104亿kWh的11.9%。
[2]世界风电发展有如下特点：（1）风电单机容量不断扩大。
风电机组的技术沿着增大单机容量、提高转换效率的方向发展。
风机的单机容量已从600KW发展到2000～5000KW,如德国在北海和易北河口已批量安装了单机5000KW的风机,丹麦已批量建设了单机容量2000～2200KW的风机。
新的风电机组叶片设计和制造广泛采用了新技术和新材料，有效地改善并提高了风力发电总体设计能力和水平。
风力发电机并网 原理 PPT
• 2. 网侧变频器接触器闭合(S6)。网侧变频 器接触器闭合，同时预充电接触器断开， 能量从网侧经变频器至直流母排，母排 电压为1050DC，网侧变频器提供系统所 需无功能量，包括变压器、高频滤波装 置等。
• 3. 电机侧变频器启动(S7)。网侧变频器电 流80A左右，电机侧变频器电流20A左右。
• 2.风机达到并网转速，同时网侧变频器及 5Q2检测电压等条件达到并网条件，网侧 接触器合，预充电接触器分。
• 3. 5Q1和5Q2检测5Q3两侧电压、频率等 并网条件，如条件达到5Q3合，风机并网
• 4. 同步(S7-syn)。风机转速达到12001400rpm，电机侧变频器注入140A电流， 电机定子侧电压达到690V。
• 5. 定子接触器闭合，发电(S8)。定子电压 幅值、相位、频率与电网电压近乎一致， 定子接触器闭合，风机并网发电。
三、GE风机并网方式简介
• 1. 预充电：预充电接触器MA吸和，变频 器直流母排充电至970DC左右，机侧变 频器工作，母排直流电压经机侧变频器 逆变对发电机转子加电压。
二、华锐风机并网方式简介
• 1. 预充电(S2)：防止高频滤波器件过流。 预充电接触器吸和，变频器直流母排充 电至970DC左右，网侧变频器工作，母 排直流电压经网侧变频器逆变使A点电压 渐升为690AC，且电流值为57A。如果没 有预充电环节，直接吸和网侧接触器， 会使A点瞬间过电流。
