钡锶垢生垢机理

合集下载

硫酸钡锶垢去除研究

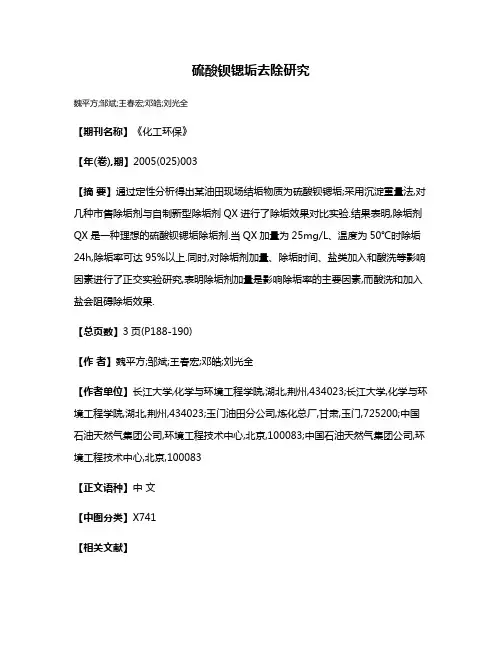

硫酸钡锶垢去除研究
魏平方;邹斌;王春宏;邓皓;刘光全
【期刊名称】《化工环保》
【年(卷),期】2005(025)003
【摘要】通过定性分析得出某油田现场结垢物质为硫酸钡锶垢;采用沉淀重量法,对几种市售除垢剂与自制新型除垢剂QX进行了除垢效果对比实验.结果表明,除垢剂QX是一种理想的硫酸钡锶垢除垢剂.当QX加量为25mg/L、温度为50℃时除垢24h,除垢率可达95%以上.同时,对除垢剂加量、除垢时间、盐类加入和酸洗等影响因素进行了正交实验研究,表明除垢剂加量是影响除垢率的主要因素,而酸洗和加入盐会阻碍除垢效果.
【总页数】3页(P188-190)
【作者】魏平方;邹斌;王春宏;邓皓;刘光全
【作者单位】长江大学,化学与环境工程学院,湖北,荆州,434023;长江大学,化学与环境工程学院,湖北,荆州,434023;玉门油田分公司,炼化总厂,甘肃,玉门,725200;中国石油天然气集团公司,环境工程技术中心,北京,100083;中国石油天然气集团公司,环境工程技术中心,北京,100083
【正文语种】中文
【中图分类】X741
【相关文献】
1.油田硫酸钡、锶垢的高效阻垢剂研究 [J], 郑云萍;吴晓南;李蕾;李良玥
2.硫酸钡锶垢定点除垢物理模拟实验研究 [J], 康玉阳;李凡磊;刘松林;李兴;齐宁;冯贵宾;潘义
3.PESA与EDTMP复配剂用于油田硫酸钡锶垢阻垢的研究 [J], 符军放;刘克清;莫成孝;徐绍成
4.南海西部油田井下硫酸钡锶垢防治技术研究与应用 [J], 程利民;梁玉凯;李彦闯;谢思宇;宋吉锋
5.硫酸钡/锶垢除垢剂DTPA的合成及应用研究 [J], 马欣
因版权原因，仅展示原文概要，查看原文内容请购买。

钡锶垢除垢影响因素研究

钡锶垢除垢影响因素研究石东坡;尹先清;范风英;曹方起;韩炜;张子玉;陈武【期刊名称】《油田化学》【年(卷),期】2013(30)3【摘要】针对胜利油田临盘采油厂L95站和T9站水样,考察了结垢时间、搅拌速度、结垢温度、Ba^(2+)/Sr^(2+)浓度、SO_4^(2-)浓度等因素对钡锶垢结垢的影响,并进行钡锶混合垢结垢实验。

结果表明,在10min内钡锶垢的结垢率已基本稳定,BaSO_4结垢率约98%,SrSO_4结垢率约22%。

结垢时间、搅拌速度对钡锶垢结垢率基本无影响。

温度(30~80℃)、Ba^(2+)浓度对BaSO_4结垢率的影响较小。

随SO_4^(2-)浓度增加,BaSO_4结垢率增大,当SO_4^(2-)浓度由1.53 mmol/L增至3.06mmol/L时,BaSO_4结垢率从94.68%增至99.97%,继续增大SO_4^(2-)浓度,BaSO_4结垢率不变。

SrSO_4结垢率随温度升高、Sr^(2+)及SO_4^(2-)浓度增加而显著增大,当SO_4^(2+)与Sr^(2+)浓度为24mmol/L和3 mmol/L、温度大于80℃时,SrSO_4结垢率达80%。

当[Ba^(2+)]/[Sr^(2+)]/[SO_4^(2-)]浓度比为2:1:6时,钡锶混合垢的结垢率为93.75%。

采用连续定点结垢技术,加入6倍过量的SO_4^(2-),20 min后钡锶垢总结垢率稳定在91%左右。

适度补加SO_4^(2-)作为结垢促进剂是提高钡锶垢总结垢率的有效途径。

【总页数】5页(P443-447)【关键词】钡垢;锶垢;结垢率;促进剂;影响因素【作者】石东坡;尹先清;范风英;曹方起;韩炜;张子玉;陈武【作者单位】长江大学化学与环境工程学院;中国石化胜利油田分公司临盘采油厂【正文语种】中文【中图分类】TE358.5;TE39【相关文献】1.油田钡锶垢除垢影响因素的室内研究 [J], 常启新;张斌;周成裕;苏克松;马喜平2.油气田钡锶垢除垢机理及研究现状 [J], 刘慧3.硫酸钡锶垢定点除垢物理模拟实验研究 [J], 康玉阳;李凡磊;刘松林;李兴;齐宁;冯贵宾;潘义4.硫酸钡/锶垢除垢剂DTPA的合成及应用研究 [J], 马欣5.硫酸钡/锶垢除垢剂DTPA的合成及应用研究 [J], 马欣因版权原因，仅展示原文概要，查看原文内容请购买。

油田开发中结垢原因分析及治理对策探讨

油田开发中结垢原因分析及治理对策探讨作者：丁亚玲来源：《智富时代》2019年第03期【摘要】油田开发过程中，油藏中的流体（油、气、水）从油气层中流出，经油井井筒、井口到地面集输系统，由于温度、压力和油气水平衡状态的变化，容易发生无机盐类的沉积，生成垢，结垢现象的发生，给油田正常生产带来许多不利影响，轻者使产量降低，重者造成停产，甚至引发安全事故。

因此，研究结垢的原因与治理对策，具有十分重要的现实意义。

【关键词】油田；结垢；原因分析；治理对策一、油田结垢的原因分析油田生产过程中，压力、温度的变化或不相容的水相混合，会造成地层、井筒和管线表面结垢，影响原油生产。

（一）水中杂质沉积结垢。

水中杂质主要集中在注水井、回注水输水管网等温度相对低的地方，注水井自上而下，结垢现象逐渐增强，而腐蚀产物的结垢因素相对递减。

（二）地层水中含有高浓度易结垢盐离子。

在采油生产过程中油田压力、温度或水成分变化改变了原先的化学平衡而产生垢，主要垢成分是碳酸钙，可混有碳酸镁、硫酸钙/镁等，我国陆上油田结垢大都由此引起。

二是两种或两种以上不相容的水混合，结垢离子相互作用而生成垢，最为常见的有硫酸钡和硫酸锶垢。

特别是海上油田注海水开采过程中，地层水常含有钡锶离子，而海水含有大量的硫酸根离子，两者混合产生难溶的硫酸钡锶垢。

（三）硫酸盐析出结垢。

部分油田水型为硫酸钠型和氯化钠型，主要产生硫酸钙结垢，原因是钙离子与硫酸根离子结合产生硫酸钙，造成硫酸钙垢，油井产生硫酸钙垢的主要部位井筒底部的套管内壁和油管外，地面站则收球筒和总机关出为主要结垢地点。

（四）压力、PH、温度的影响。

碳酸钙的溶解度与温度、PH值和二氧化碳的分压有关，温度越高、升高PH、二氧化碳分压越小，碳酸钙的溶解度就越低，二氧化碳的分压影响更为重要，如果其降低，碳酸钙沉淀可以产生在系统的任意部位。

降低PH则可以使碳酸钙溶解度增大，大大减弱了成垢趋势。

（五）注水高矿化度、高硬度。

油田注入水脱硫酸根防钡锶垢现场试验研究

油田注入水脱硫酸根防钡锶垢现场试验研究孟令浩;冯松林;郑伟;王磊;郑艳芬;陈立【期刊名称】《石油化工应用》【年(卷),期】2013(32)6【摘要】胡尖山油田注入水(洛河层水)的硫酸根含量高,部分区块存在严重的硫酸钡锶垢问题,为此在盆二注水站试验了脱硫酸根水处理工艺,采用纳滤膜有选择性的脱除SO42-,硫酸根平均脱除率在85％以上,5口纳滤水注水井压力平稳并有所降低(6.68 MPa下降到5.36 MPa),试验区对应的15口采油井产量保持平稳.该工艺对高含量钡锶垢油田的防治具有广泛应用价值,经济效益较大.【总页数】3页(P25-27)【作者】孟令浩;冯松林;郑伟;王磊;郑艳芬;陈立【作者单位】中国石油长庆油田分公司第六采油厂,陕西西安 710200;中国石油长庆油田分公司第六采油厂,陕西西安 710200;中国石油长庆油田分公司第六采油厂,陕西西安 710200;中国石油长庆油田分公司第六采油厂,陕西西安 710200;中国石油长庆油田分公司第六采油厂,陕西西安 710200;中国石油长庆油田分公司第六采油厂,陕西西安 710200【正文语种】中文【中图分类】TE357.61【相关文献】1.聚环氧琥珀酸对油田污水中硫酸锶/钡垢的阻垢性能及阻垢机制研究 [J], 姜翠玉;苏明瑾;梁书源;夏洋峰;宋林花;张龙力;邹剑;王秋霞2.水力空穴法清除油田管线硫酸钡锶垢 [J], 刘爱华;杨会丽;张震云;王小勇3.PESA与EDTMP复配剂用于油田硫酸钡锶垢阻垢的研究 [J], 符军放;刘克清;莫成孝;徐绍成4.南海西部油田井下硫酸钡锶垢防治技术研究与应用 [J], 程利民;梁玉凯;李彦闯;谢思宇;宋吉锋5.临盘油田L95站钡锶垢成因及连续除垢技术研究 [J], 石东坡;尹先清;郑延成;陈武;付家新;任朝华因版权原因，仅展示原文概要，查看原文内容请购买。

油田污水结垢机理及除垢防垢技术简介

(2) 结晶动力学因素垢沉积是溶质从过饱和溶液中结晶析出、聚集并沉淀的过程。在纯溶液体系中，当成垢离子浓度低于其溶解度时，不会出现晶体沉淀，溶液处于稳定状态。当浓度大于其溶解度而过饱和度较低时，结晶的析出很慢，溶液处于亚稳态，这时结晶沉淀主要发生在容器壁上，这种异类结晶物质存在诱发的晶核生成称为异相成核作用。当过饱和度高时，结晶数目多，沉淀速度快，溶液处于不稳定状态，这时成垢离子在溶液内部自身结合成晶核并在已成核表面结晶，这种垢晶离子自身结合成为晶核的作用称为均相成核。在实际垢体系中，均相成核、异相成核很难区分，有时同时发生，因此过饱和度临界点很难确定。
2、结垢与油田生产
在油田生产过程中，地下储层、采油井井筒、地面油气集输系统内均可能产生无机盐结垢。油田水结垢给油田正常生产带来的危害十分巨大，因此结垢问题已越来越引起人们的关注。目前，油气集输系统的结垢问题已成为我国各油田普遍存在的问题。以胜利油田为例，目前胜利油田油井综合含水平均高达92％，油井产出液中钙、镁离子和碳酸根离子浓度偏高，有些甚至超过500mg/L，处于严重过饱和状态。因此胜利油田许多油区的集输系统内结垢现象十分严重。下表为结垢较严重的胜利油田纯梁首站（梁家楼外输水及纯化外输水）的离子分析结果。从表中可以看出，这两部分外输水中钙离子浓度均在400mg/L以上，同时碳酸氢根离子和硫酸根离子浓度也很高。
晶核生成后的晶体生长过程仍受热力学、动力学因素支配。影响垢晶生长、晶体形态、垢沉积速度的因素有垢晶晶形、垢晶离子浓度梯度、扩散速度、在相界面上的反应特性、吸附特性及过饱和度等，由于影响因素复杂，至今未有定量描述的数学方程。结晶动力学认为，过饱和度低时晶体按螺旋式生长，过饱和度较高时晶体呈层状发展，过饱和度相当大时呈树枝状生长。

高钙、钡锶复合离子结垢性水体阻垢剂研制及性能评价

68
2019年第11期
工业、生产
在带式输送机运行过程中，压风清煤器将粘结在驱动滚筒以及胶带上的落煤清除，除落的落煤沿着预先设计好的溜槽进入到清煤输送带上，通过输送机带将落煤运送至机尾支架外侧，整个机尾清煤装置均安装在机尾支架上，具体如图2所示。
2.3 复合结垢性水体阻垢剂BSC-2019阻垢增效作用研究
为考察单一钡锶垢阻垢剂BS-3和高效钙垢阻垢剂 CC-3两者复配后否具有协同增效作用，实验研究了 BSC-2019、BS-3和CC-3在100 mg/L加量下对南海西部涠洲油田产出水（高钙、高钡锶离子水体）的阻垢效果，由实验得出，阻垢剂加量均为100mg/L时， BSC-2019对涠洲油田采出水复合垢中钡锶垢阻垢率为 97.83%，对钙镁垢阻垢率为98.32%，阻垢效果同样也较BS-3和CC-3大有改善。由此说明复合结垢性水体阻垢剂BSC-2019相对于任一复配组分（BS-3或CC-3）均具有明显的阻垢增效作用，对涠洲油田高钙、高钡锶结复合垢水体阻垢效果大大提高。
技术研究
2019年第11期
高钙、钡锶复合离子结垢性水体阻垢剂研制及性能评价
周玉霞梁玉凯宋吉锋程利民王佳伟
中海石油（中国）有限公司湛江分公司广东湛江 524057 摘要：针对高钙、钡锶复合离子结垢性水体，采用自制的聚合物钡锶阻垢剂（BS-3）、高效钙垢阻垢剂（CC-3）进行复配优化，合成了一种新型复合结垢性水体阻垢剂BSC-2019，并对阻垢剂的最佳加量和复合阻垢效果进行了评价。关键词：阻垢剂钡锶垢钙垢
2 结果与讨论 2.1 复合结垢性水体阻垢剂研制
将CC-3与BS-3分别以3∶1，2∶1，1∶1，1∶2， 1∶3进行复配，测定不同比例复合结垢性水体阻垢剂对涠洲油田地层水的阻垢率，确定其最优复配比例，

硫酸钡锶的结垢机理与化学除垢技术的研究现状

硫酸钡锶的结垢机理与化学除垢技术的研究现状
陈世军;李亚鹏;康博;杨继刚;李谦定
【期刊名称】《化工技术与开发》
【年(卷),期】2024(53)1
【摘要】结垢会给油田生产带来严重危害,严重威胁生产流程的进行,降低生产流量,导致生产损失。

注入的水、原生水与岩石之间存在化学作用,导致储层流体的组成复杂,因此难以控制无机结垢地层。

碳酸盐(钙)、硫化物(铁、锌)和硫酸盐(钙、钡、锶)垢在油田中更为常见,结垢的形成取决于各种因素,包括但不限于温度、压力、溶液饱和度、流体动力学行为等。

本文介绍了油气生产中常见的无机结垢类型、形成机理、热力学溶积度、结垢预测,以及化学除垢剂的研究现状与发展趋势,以期为油田硫酸钡锶垢的预防与除垢提供参考。

【总页数】9页(P53-60)
【作者】陈世军;李亚鹏;康博;杨继刚;李谦定
【作者单位】西安石油大学化学化工学院;中国石油长庆油田分公司油气工艺研究院;西安长庆化工集团有限公司
【正文语种】中文
【中图分类】TE358.5
【相关文献】
1.油田硫酸钡结垢机理及防垢技术研究进展
2.火电厂灰水系统管道结垢机理及防垢除垢技术综述
3.油气田钡锶垢除垢机理及研究现状
4.硫酸钡锶垢定点除垢物理模拟实验研究
5.硫酸钡/锶垢除垢剂DTPA的合成及应用研究
因版权原因，仅展示原文概要，查看原文内容请购买。

硫酸钡锶垢定点除垢物理模拟实验研究

硫酸钡锶垢定点除垢物理模拟实验研究康玉阳;李凡磊;刘松林;李兴;齐宁;冯贵宾;潘义【摘要】在油田正常生产作业过程中,采出水中含有的Ba2+、Sr2+易与SO42-产生沉淀,容易造成管道堵塞,损害生产设备,甚至影响到正常生产.国内外对于硫酸钡锶垢的防治多采用化学方法,但存在着流动过程中二次结垢的问题,防垢效果不佳.为解决传统除垢技术成本高、除垢效果差的问题,提出了一种新的物理除垢方法,该方法运用水处理工艺中的沉淀池原理及浅池沉淀理论,设计定点除垢器实验模型,具有操作简单、便于清理的优点,可以实现成垢离子在指定位置结垢的目的.以反应时间、成垢离子浓度、摩尔浓度比、温度作为影响硫酸钡锶垢结垢的敏感性因素,通过大量实验室定点除垢器物模实验,进行各敏感性因素评价分析.【期刊名称】《石油化工应用》【年(卷),期】2017(036)009【总页数】5页(P132-136)【关键词】定点除垢器;硫酸钡锶垢;结垢规律;浅池理论【作者】康玉阳;李凡磊;刘松林;李兴;齐宁;冯贵宾;潘义【作者单位】中国石油化工股份有限公司江苏油田分公司采油一厂,江苏扬州225265;中国石油化工股份有限公司江苏油田分公司采油一厂,江苏扬州225265;中国石油化工股份有限公司江苏油田分公司采油一厂,江苏扬州225265;中国石油化工股份有限公司江苏油田分公司采油一厂,江苏扬州225265;中国石油化工股份有限公司江苏油田分公司采油一厂,江苏扬州225265;中国石油化工股份有限公司江苏油田分公司采油一厂,江苏扬州225265;中国石油化工股份有限公司江苏油田分公司采油一厂,江苏扬州225265【正文语种】中文【中图分类】TE358.5随着油田含水率的上升、新层系的动用、合采层系的增加和油田注水强度的提高，油田结垢问题变得越来越突出。

对于油气井来讲，由于结垢离子在井中的结垢腐蚀，造成油井在生产过程中出现一系列的事故，如泵卡、泵漏、抽油杆断裂等[1]；对于注水井来讲，注入水在地层中发生的沉淀现象，使地层孔隙度降低，渗透率减小，从而使地层的吸水指数降低，注水难度增大，作业的次数增加，严重的将会使注水管线堵死，使注水压力异常增高，发生严重的生产事故[1-5]。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

生垢，并沉析４８小时，过滤、干燥后作粉末衍射，结果见表５ｅ
表５３０ ℃ 和９０ ℃下混合生垢的特征衍射
温度ａ（Ａ）
３．４５２
Ｉ／Ｉａ
１００９０８０１００９０８２
３００Ｃ
３．１０
１０－＇）。即两种离子的浓度积都大于其难溶盐的溶度积，所以Ｂａｔ＋，Ｓｒ，十和Ｓ０，＇同时结晶沉淀，直到仁Ｓｒ，十」［Ｓ叮一」＜＝８ＸＩＴ，时，ＳｒＳＯ，结晶和溶解才达到平衡．下
面是ＢａＳＯ，和ＳｒＳＯ，和（Ｂａ，Ｓｒ）ＳＯ；三种晶体的粉末衍射表。
＋〕［ＳＯ，＇ｌＡｓｐ（ＢａＳ０４）｛或［Ｓｒ＇＋］［ＳＯ，，一」＞Ｋｓｐ（ＳｒＳ０４）｝时，沉淀就会生成。
在不考虑盐效应、同离子效应影响的情况下，对Ｂａ＋／Ｓ叮一＝１：１的不同浓度下
浙江大学硕士学位论又
化学公司）、ＣＱ－１（长庆油田）、ＳＬＰ－１（胜利油田）进行对比试验。本除垢剂代
号为ＢＲ－０２ｏ
３结果讨论
３．王生垢机理
硫酸钡、锯垢的生垢机理同其它难溶、微溶盐垢的生垢机理基本相似，但
由于Ｂａ＇＋，ＳｒＺ＋和Ｓ叮一之间晶格能较大，从而使硫酸钡、银晶体的溶度积比较小，
ｄ（人〕
３．３５４３．０１５
３．４７５
１／ｌ０
１００
ｈｋｌ
２１０２１１００ｒ）ＳＯ ‘ 晶体的标准粉末衍射情况。
表３（Ｂａ，Ｓｒ）ＳＯ；晶体的标准特征衍射
ｄ（人）
３．３５６３．０１７３．４７９
１／４
１００６０５２
ｈｋｌ２１０２１１
００２
对比表２、表３可以看出，试验所生成垢晶体的特征衍射与（Ｂａ，Ｓｒ）ＳＯ；晶
体的标准特征衍射是相同的，因此，三种离子溶液混合生成的是（Ｂａ，Ｓｒ）ＳＯ；晶
１２１３１１
９５
８０
１００
２１１２１０１１２２１０
３．３０
９８６３１００
Ｓｒｓｏ
２．７３
（Ｂａ，Ｓｒ）￥０，
３．３５６
浙江大学硕士学位论又
６０－５０
３．２生垢的影响因素３．２．１温度的影响
由于盐效应的存在，随着Ｃａｌ，、Ｍｇｔ，等阳离子或Ｃ叮一、Ｐ０４２等阴离子的加入，
一方面使ＢａＳＯＳｒＳＯ；的溶解度增大，另外又会发生上述离子的沉析，从而形成
新的结晶，结晶转化过程如下：
ＢａＳＯ，二二；Ｂａｚ＋＋Ｓ０４２－
的生垢速度、垢的外观以及晶体衍射进行了研究，试验结果见表ｔｏ
表１不同浓度的生垢速度、外观以及晶体的特征衍射（：Ｃ＋＿Ｃｓｏ二一＝１：１，２５０Ｃ３天）
Ｃ－＝Ｃｍ．
生垢速度（Ｓ）
（ｍｏｌ／Ｌ）
垢的外观
晶体衍射
体，而不是ＢａＳＯ；和ＳｒＳＯ；两种晶体的简单叠合。原因是［Ｂａ＂］［Ｓ０，＇－］＝０．００４Ｘ
０．００８＝３．２Ｘ１０－＇＞Ｋ｝，（１Ｘ１０－＇０），［Ｓｒ＇＋］［ＳＯ，，一〕＝０．００４Ｘ０．００８＝３．２Ｘ１０－５＞Ｋ，ｏ（８Ｘ
浙江大学硕士学位伦文
特征衍射是相同的。
另外将含［Ｂａ｀＋］＝０．００４ｍｏｌ／Ｌ，［Ｓｒ＇＋］＝０．００４ｍｏ１／Ｌ和［Ｓ０４？一卜０．００８ｍｏ１／Ｌ的三种水溶液混合生垢，老化３天，过滤、干燥、压碎后，做粉末衍射，结果见表２。
表４ＢａＳＯ，和ＳｒＳＯ。和（Ｂａ，Ｓｒ）Ｓ０，三种晶体的特征衍射
晶体种类
ｄ（人）
３．３４５３．１０ＢａＳ０．２．１２２．９７
１／１
１００
ｈｋ主０２１
例如ＢａＳ０４晶体的溶度积在２５ ℃时为１Ｘ１０－＇０，因此生成的垢比碳酸盐垢更加坚
硬、致密且与管壁的附着力强，生垢速度也比较快。硫酸钡、铭垢的结晶过程
如下：
Ｂａ＇＋＋ＳＯ，＇－：二；ＢａＳＯ，Ｋｓｐ二１Ｘ１０－＇０（２５０Ｃ）
Ｓｒ｀＋ＳＯ，｀｀％Ｓｒ％
Ｋｓｐ＝８Ｘ１０－＇（２５０Ｃ）
由于难溶盐的溶度积只和其种类及外界温度有关，因此，在温度一定的条
件下，只要溶液中Ｂａ２＋或Ｓｒ＇坏ＡＳ叮一的浓度积大于其难溶盐的溶度积时，即【Ｂａｙ
温度对ＢａＳＯ；和ＳｒＳＯ；晶体的溶解度影响不大，如ＢａＳＯ；在２５ ℃时，溶解度
为２．３ｍｇ／Ｌ，当温度升至９５０Ｃ时，溶解度仅仅升至３．９ｍｇ／Ｌ。用ＢａＣ１２．２Ｈｚ０和Ｎａ，ＳＯ，配制成两种溶液（其中〔Ｂａ，一」二［Ｓ０４，一〕＝０．００２ｍｏ１／Ｌ），分别于３０ ℃和９０ ℃下混合
２．１５３．４４５
９００Ｃ
３．１５２．１０
从表５中可以看出，温度并不影响ＢａＳＯ；晶体的微观结构，两种温度下所生成的晶体的特征衍射是一致的。温度的升高仅导致结晶与溶解动态平衡的迁
移和速度的加快。
３．２．２其它难溶盐离子的影响
同上
同上
同上
同上
同上同上
０．００８０．０１０
同上同上
生垢速度一含Ｂａ十和Ｓ叮一的两种溶液从混合到溶液变混浊时所需要的时间。
ａＳＯ，晶体的从上述试验结果可以看出，离子初始浓度的大小不影响生成的Ｂ
ａＳＯ；晶体的微观晶体结构，只是影响了垢的生成速度。不同离子浓度下生成的Ｂ
Ｃａｌ＇＋５０４２－二ＣａＳＯ，
Ｂａｔ＋＋Ｃ饥２－＝ＢａＣ氏
Ｃａ２＇－Ｉ－Ｃ０，２－二二；ＣａＣＯ，总的沉淀和溶解反应为：Ｂａｚ＋十Ｃ扩＇＋ＳＯ，，一＋ＣＯ：，＇二二（Ｂａ，Ｃａ）（ＳＯＣ仇）
ｄ＝３．４４Ａ＝１．Ｉ／１００
白色沉淀，坚硬致密，
０．００２
１０－１５
ｄ＝３．１０ＡＩ／Ｉｏ９５
吸附于试管底
０．００４０．００６５－１０１－２１－２１－－２
ｄ＝２．１０ＡＩ＝８１／０
