A4VG变量泵介绍

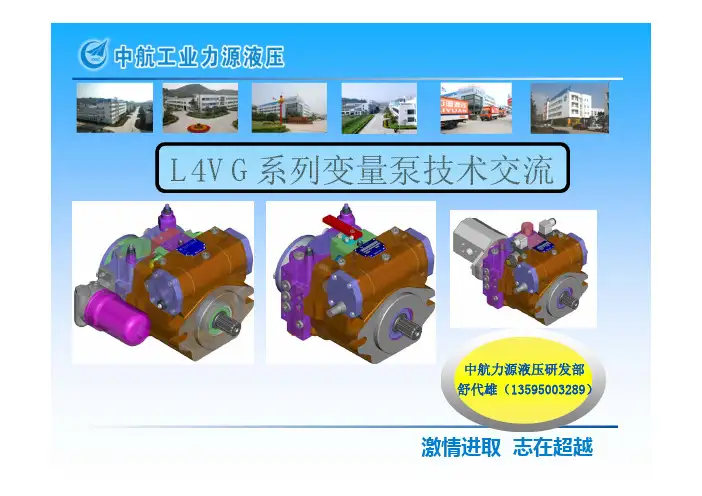

激情进取志在超越L4VG系列变量泵技术交流中航力源液压研发部舒代雄（135********）激情进取志在超越L4VG 变量柱塞泵的发展L4V 系列柱塞泵发展趋势•随着我国基础建设的发展城市化建设及物流现代化等三方需求拉动下，其需求量将会进入一高峰期。
由于工程机械广泛采用液压传动与控制，是液压元件企业的主要用户，在国际市场上，主要公司有力士乐、NACHI 、川崎、内田、parker 、Linde 。
•A4VG 开发时间是20世纪80年代中期，力士乐公司推出A4VG 为代表的新型斜盘泵以来，其结构有了显著的变化。
目前斜盘泵有用于闭式系统的A4VG 、A4VTG(由A4VG 派生而来，专用于混凝土搅拌运输车）及轻载工况的A10VG 和用于开式系统的A11VO 、A10VO 、A20VO 等近10种型号、20多种规格，广泛应用于多种工程机械。
•A4VG 系列泵为双向斜盘变量泵，功率密度高，可外部控制，功能扩展方便。
泵壳体为整体式，内置补油泵，结构紧凑，密封部位少，重量轻，外形尺寸(轴向尺寸)缩短，功率重量比高。
在泵壳体的尾部配置有集成阀块，该阀块包含了高压溢流阀、单向阀、压力切断阀、斜盘倾角控制回路以及补油压力控制回路等闭式系统所需的控制功能模块。
斜盘滚动副采用大锥角滚柱轴承，轴向承载能力强，使用寿命大大提高。
功率调节器由传统的弹簧调节改为采用力矩平衡原理的双曲线调节，理论上没有功率损失。
A4VG 泵的排量范围为28ml/r 〜250ml/r,共8种规格，其额定工作压力均为40MPa ，壳腔额定压力可达0.4MPa 。
目前力源公司只有L4V90、L4VG56及L4VTG90两种规格，三种型号、8型产品。
激情进取志在超越控制变量部件驱动轴变量活塞组件斜盘高压安全阀部件X2压力切断阀部件可实现通轴驱动内置补油泵Sizes 5690Max RPM (at V g max )36003300Pressure range400 / 450 barL4VG 变量泵结构及部件球压组件缸体部件柱塞组件壳体部件端盖部件激情进取志在超越L4VG 变量泵零部件分解、装配图激情进取志在超越L4VG 变量泵零件爆炸图激情进取志在超越系统高压侧油路系统低压侧油路进油口压力油路壳体泄油口油路先导控制压力油控制压力口油路L4VG 变量泵外形及原理激情进取志在超越L4VG 产品型号对照激情进取志在超越激情进取志在超越激情进取志在超越激情进取志在超越激情进取志在超越激情进取志在超越A4VG/HD 液压伺服控制结构图激情进取志在超越A4VG/EP 比例电磁控制结构图激情进取志在超越A4VG/HW 手动伺服控制结构图激情进取志在超越A4VG/HD 液压伺服控制原理图激情进取志在超越A4VG/HW 手动伺服控制原理图激情进取志在超越A4VG/EP 比例电磁控制原理图激情进取志在超越装机配注意事项1.液压泵的安装:原动机输出轴与液压泵传动轴的联接采用软联接,且两轴同一水平安装;原动机与液压泵传动轴过渡联接的同轴度不大于∅0.05;液压泵应低于油箱的最低油位,泵进口管内径应等于或约大于泵吸油口内径,吸油口S 的最低吸油压力应不低于0.8bar 绝对压力;2.必须保证在产品运转前将液压泵,马达及系统各管道内灌满液压油;长期停机系统液压油会通过油路产生泄漏,再次使用时也必须确认管内充满液压油,否则将由于润滑不良造成产品损坏;3.主机液压系统油液的清洁度应不低于GB/T14039等级19/16,否则将造成产品操纵失灵,甚至损坏;4.必须合理设置油箱和系统冷却器,保证系统最高油温不能超过80°C.激情进取志在超越L4VG 系列柱塞泵使用范围广泛应用于工程机械领域。
A4VSO泵及其变量机构概述
BoschRexroth Company Servicedepartment
郭振会
液控变量HD
Bosch Rexroth Hydraulic Seminar
BoschRexroth Company Servicedepartment
郭振会
A4VSO…EO2-电比例控制
Bosch Rexroth Hydraulic Seminar
其作用与溢流阀截然不同！
可实现遥控（DRG）。 考虑到总的装机功率，多用于蓄能器回路。
BoschRexroth Company Servicedepartment
郭振会
遥控恒压变量控制机构DRG
Bosch Rexroth Hydraulic Seminar
BoschRexroth Company Servicedepartment
A4VSO泵及其变量机构概述
A4VSO…的技术参数：
郭振会
Bosch Rexroth Hydraulic Seminar
适用的粘度及温度： vopt.=16-36 mm2/S（厘斯：cent-stock） （油箱温度） vmin=10 mm2/S vmax=1000 mm2/S
tmax=+900C
tmin=-250 C
泵只允许短时处于温度及粘度的极限值状态，否则对产品寿命不利, 任何部 位（包括局部）的温度都不能超过tmax 。 粘度值尽量选高值；泄漏油的温度在系统中受压力及转速的影响较高，但 系统任何部位绝对不能超过tmax, 否则请向我公司咨询。过滤精度：
最低精度等级：NAS1638 : 9 级 SAE ： 6级
注意：U口的节流螺丝须拧到底！
BoschRexroth Company Servicedepartment

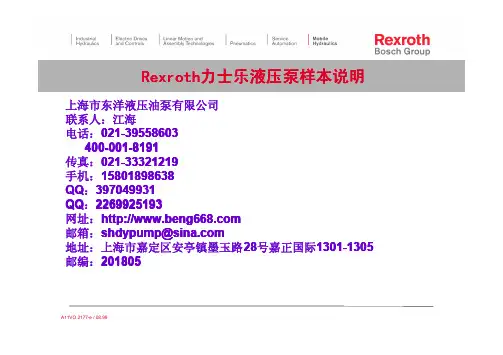

Rexroth力士乐液压泵样本说明
Rexroth Rexroth力士乐液压泵样本说明力士乐液压泵样本说明A11VO 2177-e / 08.99上海市东洋液压油泵有限公司联系人：江海电话：021-******** 400-001-8191传真：021-********手机：158********QQ ：397049931QQ ：2269925193网址： 邮箱：shdypump@地址：上海市嘉定区安亭镇墨玉路28号嘉正国际1301-1305邮编：201805认识A11V（L)OL)O各种控制块泵头阀通轴驱动吸油离心泵可选的泵摆角指示器Size A11VO40607595130190260A11VLO130190260 Speed 30003000270025502350210021001800250025002300350 / 400 barPressure 350 / 400 bar认识A11V （L)O L)O制造商订货型号生产日期轴向柱塞元件的材料号 序列号旋向（从轴端看，此处为逆时针 ）A11VO ControllersA11VLO...LRDS功率调节螺钉负载敏感压差压力切断最小排量调节最大排量调节A11VO Controllers Load Sensing LRDS负载感应压力切断功率调节主控制阀块 M4, M7(负载感应节流孔)∆porificeA11VO Controllers恒功率调节原理F1*L1=F2*L2F1*L1=C-恒定值(P*A)*L1=C(P*A)*q=CP*Q=C/AP*Q=功率＝恒定值油泵的安装和初次启动过程中的注意事项�液压系统装配前,必须保证油箱、胶管、接头等元件清洁。
油箱内是否有焊渣、铁屑、抹布等杂质；清理油箱最简单有效的办法，用面团粘。
胶管在加工过程中内壁不可避免附着橡胶颗粒以及铁屑，所以胶管必须经过冲洗才能安装到系统中。
�装配过程中，注意防尘，避免二次污染。
比如，液压装配现场不能进行打磨，喷漆等产生粉尘的工作；装配过程中注意各管口、法兰口的密封防尘，只有在连接时才打开防尘盖；停止施工时必须封堵管口。
力士乐A4VSO__PPT文档
专利配油盘
AA44VVSS 油油泵泵的的优优点点
AA44VVSS 油油泵泵的的优优点点
使用寿命
正常使用条件下, 斜盘式柱塞油泵的寿命取决于轴承寿命。 轴承的设计参数为： －按平均工作压力200 bar计算 －额定转速 －油的黏度为10 mm2 / S －Vmax －L10
寿命计算值为：30,000 小时
AA44VVSS 油油泵泵的的优优点点
AA44VVSS 油油泵泵的的优优点点
外部冲洗
AA44VVSS 油油泵泵的的优优点点
配油盘 螺钉固定
AA44VVSS 油油泵泵的的优优点点
使用介质 矿物油 HFA 水包油 HFB 油包水 HFC 水乙二醇 HFD 磷酸脂
AA44VVSS 油油泵泵的的优优点点
AA44VVSS 油油泵泵的的优优点点
使用带保持 器的轴承 即使用高水
基介质 也能保证
寿命
AA44VVSS 油油泵泵的的优优点点
A4VS油泵的效率比同类油泵高
（其效率值在样本中给出)
例如: A4VSO250 工作压力: 250 bar 转速: 1500 转/分 油液: 46号油 油温: 50度
容积效率: 96% 总效率: 91%
自吸性不仅表示泵的允许工作转速; 而且表示泵抗吸空能力
例如: 250 排量的泵, 一般工作转速为1,450 转/分 但给定的转速为 2100 转/分; 说明抗吸空能力强
AA44VVSS 油油泵泵的的优优点点
衡量泵自吸能力有两个主要指标
1). 泵自吸工作的最高转速
2). 泵壳体压力与吸油口的压差 A4VSO 油泵允许的最高壳体压力 为绝对压力4 bar 对与吸油口的压差无要求 ( 很多泵规定不得超过0.5 bar )
Rexroth德国力士乐A4VSO型变量泵力士乐泵
Rexroth德国力士乐A4VSO型变量泵力士乐泵A4VSO型斜盘结构轴向柱塞变量泵，专为开式回路液压驱动设计的。
泵的流量正比于泵的转速和排量，调节它的斜盘倾角可进行排量的无级调节。
位置控制斜盘结构·无级变量·优良的吸入特性·允许额定工作压力可达350 bar·低噪声·长寿命·驱动轴能承受轴向及径向负载·优良的功率／重量比·模块化设计·控制响应时间短通轴结构，可形成组合泵有斜盘角度指示器安装位置可选可用HF液体工作，但运行参数有所降低贾艳红电话：************189****1136传真：************QQ：731748437 724530971 (价格电议)型号：A4VG125HD9MT1+A11VO60LRDS+A10VO28DR+AZPFA4VTG71HW/32R-NLD10F001SA4VG90EP2DM1/32R-NAF02F731D *G*A4VTG90HW/32R-NLD10F001SA4VG125HWD1/32L-NZF02F001SA4VG125HWDL1/32R-NAF02F071D-S *SV*A4VG125HD/32+A10VO28DR/31-K *AL*A4VG180DA2D2/32R-NZD02F691LHA4VG125DA2D2/32L-NZF02F001DHA4VG125DA2D2/32L-NZF02F041SHA4VG125HW/32+A4VG71EZ/32-K *SV*A4VG56EZ2DM1/32L-NSC02F003FHA4VG71EZ2DM1/32R-NSF02F011FH *SV*A4VG56HWDL1/32R-NAC02F075D-SA4VG56EZ2DM1/32R-NSC02F023SH-K *SV*A4VG90HWDL1/32R-NAF02F071F-S *SV*A4VG90HW/32+A4VG71EZ2/32 *SV*A4VG125HD/32+A10VO28DR/31-K *AL*A4VG90HWDL1/32L-NZF02F001S-SA4VG125DA2D2/32R-NAF02F021DTA4VG180HD1DT1/32R-NZD02F01XS-SK *AL*A4VG56EZ2DM1/32R-NSC02F003FHA4VTG71HW/32R-NSD10F021SA4VG71EP2D1/32L-NAF02K021ET-S *SV*A4VG71EP2D1/32L-NAF02K021ET *SV* A4VG180HD1/32+A10VO28DR/31-SK *AL* A4VG125DA2/32+A11VO95LRDS/10A4VG180DA2/32+A11VO145LRDS/11A4VG125EP2/32+A11VO95LR/10+A11VO60LR*AL* A4VG71HWDL1/32R-NAF02F071D-SA4VG28EP4D1/32L-NSC10F003STA4VG28EP4D1/32L-NSC10F004STA4VG28EP4D1/32L-NSC10F005STA4VG28HD3D1/32R-NZC10F005SA4VG40EP4DM1/32R-NZC02F003DHA4VG40EP4/32+A4VG28EP4/32 *SV* A4VG40EP4/32+A4VG40EP4/32 *SV* A4VG56EP4DM1/32R-NZC02F003DH *SV* A4VG56EP4D1/32L-NAC02F045FH *SV* A4VG56EP4DT1/32R-NAC02F01XSH-S *SV* A4VG71EP4D2/32L-NAF02F021ST *SV* A4VG71EP4D1/32L-NAF02F021FHA4VG71HD3D2/32R-NAF02F021DA4VG71HD3DT1/32R-NAF02F01XS-SA4VG56HW/32+A4VG40EP4/32A4VG56EP4/32+A4VG40EP4/32-K *SV* A4VG56EP4/32+A10VG45EP4/10A4VG90EP0/32+A10VO28DR/31 *SV* A4VG140DA2D2/32R-NAF02F691DHA4VG71HW/32+A10VG45EZ2/10-KA4VG250EP2DT1/32R-NZD10F011SH-K *AL* A4VG56HWDL1/32R-NAC02F075F-S *SV* A4VG180DA2/32+A11VO145LRDS/11A4VG125DA2D2/32L-NAF02F021DT *AL* A4VG180DA2D2/32L-NSD02F001DTA4VG140EP2D1/32R-NAF02F021DP *AL* A4VG90EP4DT1/32R-NSF02F071SH-SA4VG90HD3DT1/32R-NSF02F011S-KA4VG71EP4/32+A4VG71EP4/32 *SV* A4VG90DA2D2/32R-NAF02F021PP-K *SV* A4VG125HD3DM1/32L-NZF02F73XF-S *SV* A4VG125HD3DT1/32L-NZF02F001DA4VG125HD3D2/32R-NTF02F691PA4VG125HD3D2/32R-NSF02F021PA4VG125EP4/32+A11VO145LR/11+A10VO28DR/31 A4VG125EP4/32+A4VG125EP4/32A4VG125EP4/32+A10VO28DRG/31-KA4VG125EP4D1/32R-NAF02F011DP-KA4VG125HD3DT1/32R-NSF02F011S-KA4VG125EP4/32+A4VG90EP4/32A4VG90EP4DT1/32R-NAF02F011SHA4VG250EP2DM1/32R-NZD10K02XEH-S *AL* A4VG125EP/32+A4VG125EP/32+A10VO28DRA4VG250EP2DM1/32L-NZD10N003EH-S *AL* A4VG71EP4D1/32L-NSF10F001DT-S *SV*A4VG250EP4D1/32R-NZD10F071DHA4VG250EP4D1/32L-NTD10F721DHA4VG250EP4/32+A11VLO190LRDS/11A4VG250EP4DT1/32R-NZD10F011SH-KA4VG250EP4DM1/32R-NZD10K02XEH-SA4VG250EP4DM1/32L-NZD10N003EH-SA4VG71DA/32+A10VO63DRS/53 *SV* A4VG125EP4D1/32R-NSF02F001KPA4VG125HD3D2/32L-NZF02F041P-SA4VG180EP4DT2/32L-NZD02F021DTA4VG180EP0/32+A10VO28DR/31A4VG180EP4DT1/32L-NZD02N001EH-SA4VG71EP4/32+A10VO45DRG/31-KA4VTG090HW100/33MLNC4C92F0000AS-0 BEIJ-0 A4VTG071HW100/33MRNC4C82F0000AS-0 BEIJ-0 A4VTG071HW100/33MLNC4C82F0000AS-0 BEIJ-0 A4VG180EP4DT1/32R-NZD02F01XSH-SA4VG180EP4/32+A4VG180EP4/32A4VG180EP4/32+A10VO45DRG/31-KA4VG180EP4DM1/32L-NZD02K02XEH-SA4VG40EP4DT1/32R-NZC02F01XSH-SA4VG125EP4+A11VO75DRS+A10VO28DRGA4VG250EP4/32+A10VO45DRG/31-KA4VG125EP4/32+A11VO75DRS/10+A10VO45DRG A4VG125HD/32+A4VG125HD/32+A10VO28DR/31-K A4VG125EP4/32+A4VG71EP4+A10VO45DRG/31-K A4VG180DWD/32+A4VG180DWD/32A4VG125EP4/32+A4VG125EP4/32A4VG125EP4DT1/32L-NZF02F011STA4VG28EP4DMT1/32R-NSC10F015DH-KA4VG125EP0/32+A10VO28DR/31 *SV* A4VG180EP0/32+A10VO28DR/31-SKA4VG180HD/32+A4VG180HD+A10VO28DR/31-KA4VG250EP4/32+A4VG250EP4/32A4VG250EP4/32+A4VG180EP4/32A4VG250EP+A4VG180EP+A10VO45+A10VO45A4VG250EP4+A11VO75DRG+A11VO75DR/10A4VG180HD/32+A4VG125HD/32+A10VO28DR/31-KA4VG28EP4/32+A4VG28DG/32A4VG180EP4/32+A11VO130LRDS/10A4VG180HD3DT1/32L-NZD02F001LA4VG180EP4D1/32L+A11VO145DRS/11LA4VG250EP4/32+A11VO40DRG/10A4VG125HD3DT1/32R-NAF02F071K-SA4VG125HD3DT1/32R-NAF02F011K-SA4VSO250DR/30R+A4VSO71DR/10RA4VSO180DFR1/30R+A10VSO71DR/31RA4VG28EP4DT1/32R-NZC10F01XST-SA4VSO40DR10RVPB13N00A4VS0250DFR/30R-PPB13N00A4V180DFR1/31R-VPA12N00A4VSO125DR/22R-PPB13N00A4VSO/71DR/10R-PPB/13N00A4VG90HDIDTI/32L-NZF021LA4VSO125DR/30R-PPB13N00A4VS040DR/10R-PB13N00NA4VSG180EO/22-LPPB10K340F+A4VSG180EO/22-LPPB10N000FA8V0107LA1KS/63R1-N2G05F074+A4VG71DWDM1/32R-NSC02F013P+A2PFF-1X-016/014 RA4VSO180DRG/30R-PPB13N00R902119803A8V0107LA1KS/63R1-N2G05F074+A4VG71DWDM1/32R-NSCO2F013P+A2PFF-1X-016/014 RA4VSO125DRA4VSO180DR/30R-PPB13N00A4VSO180DR/22R-PPB13N00A4VSO180DR/22R-PPB13N00A4VSO180DR/30R-PPB13N00A4VSG180DRA4VS071DR/30R-PPB13N00A4VSO180DR/22R-PPB13N00A4VSO250-LR2H/30R-PPB13NOOE-A4VSO125DRPPB13N00E-A4VSO180DR/30R-PPB/13N00A4VSO250-LR2G/30R-PPB13NOOA4VSO180-LR2G/30R-PPB13NOOA4VSO250LR3N-(2X)A4VSO71LR/A (075071)A4VSO180LR2G/30R-PPB13N00A4VG90HD1D7/32NZF02F021LA4VS0250DR/30R-PPB13N00A4VSO250DR/30R- PPB13N00A4VS0250E02/30R-PPB13N00A4VSO250DR/30R-PPB13N00A4VSO250DR/30R-PPB13N00(R910974769)A4VS0125E01K/11R-VZB13K34+A4VS0125E01K/11R-VZB13K01 A4VS0125E01K/11RV13N00A4VS0250DRG/30R-PPB13N00A4VSO180DR/22RPPB13NOOA4VS040DR/10R-PPB13N00A4VSO71DR/10R-PPB13N00A4VSO250E01/30R-PPB13N00-S0368+VT5035-1XA4VS0180DFE1/30R-PPB13N00A4VSO-125LR2H/10R-PPB13A4VSO-250LR2H/10R-PPB13A4VSO180DR/30R-PPB13N00A4VG56EP2DM1/32RNZC02F003DHE-A4VS0180DR/30R-PPB13NOOA4VSO71LR2D/12R-PPB13N00A4VG56EP2DM1/32RNZC02F003DHA4VSO125DR/30R-PPB13N00A4VS0250DR/30R-PPB13N00A4VS0180DR/30R-PPB13N00A4VS0180DFE1/30R-PPB13N00A4VSO250LR2/30R-PPB13N00E-A4VS0125DR/30R-PPB13N00E-A4VS0125DR/30R-PPB13N00A4VS0125DR/30R-PPB13N00E-A4VSO125DR/30R-PPB13N00E-A4VSO250DR/30R-PPB13N00A4VSO250DR/30R-PPB13N00A4VSO125LR2/30R-PPB13N00A4VSO500HSE/20R-PPH13N00A4VSO125HSE/20R-PPH13N00A4VSO71LR2D/20R-PPB1300A4VSO180DR/30R-PPB13NOOA4VSO125DR/22R-PPB13ND0A4VS040DR/10RPPB13N00A4VSO180DR/30R-PPB13N00A4VSO180LR2G/30R-PPB13NOOA4VSO250LR2G/30R-PPB13NOOE-A4VSO180DR/30R-PPB13N00E-A4VSO180DR/30R-PPB13N00E-A4VSO180DR/30RPPB13N00E-A4VSO180DR/30R-PPB13N00A4VSO250E02/30R-VPB25N00-S0368A4VS0125HDIT/30RPPB13N00A4VS0125HDIT/30RPPB13N00A4VS0125DR/30RPPB13N00A4VSO250HD/11R-PPB13K25-S0166升级为以下型号A4VSO250HD/30R-PPB13K25-S0166 A4VSO180HS4/30R-PPB13N00A4VSO180HS4/30R-PPB13N00A4VSO71DR/10R-PPB13N00A4VSO71DR/10R-PPB13N00A4VSO180DR/30R-PPB13N00A4VSO180DR/30R-PPB13N00A4VSO125DR/30R-PPB12NOOA4VSO125DR/30R-PPB12NOO。

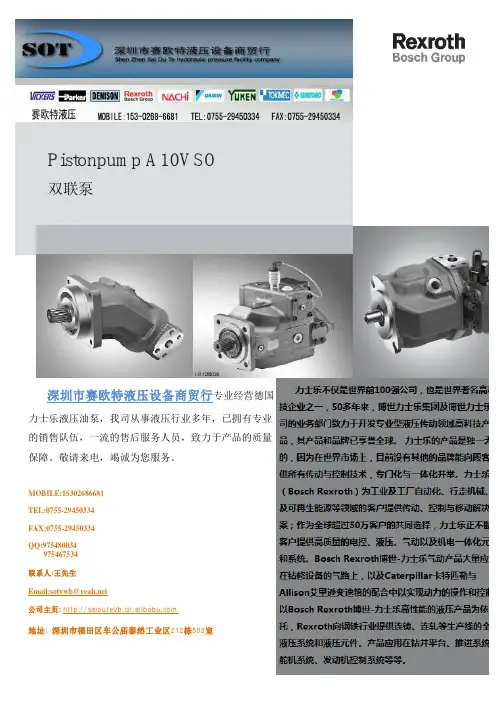

德国力士乐双联泵
1PF2G3
A10VO 28 (Welle S), PGF3 A10VO 45 (Welle S), PGH4 A10VO 71 (Welle S) A10VO 100 (Welle S), PGH5 A10VO 140 (Welle S)
Zahnwelle 22-4 (SAE B) Zahnwelle 25-4 (SAE B-B) Zahnwelle 32-4 (SAE C) Zahnwelle 38-4 (SAE C-C) Zahnwelle 44-4 (SAE D)
P V 45
●
28
●
71
●
100
●
140
●
7/8" 7/8"
1" 1"
1 1/4" 1 1/2" 1 3/4" 1 1/4" – –
P S R
* Hinweis zur Projektierung bei Nenngröße 71 Druckanschluß B besteht aus einem Kombinations-Hochdruckanschluß SAE 11/4" Standarddruckreihe, 3000 psi, für Drücke bis 250 bar SAE 1" Standarddruckreihe, 5000 psi, für Drücke über 250 bar (siehe Seite 12). Bei Neuanwendungen muß der Hochdruckanschluß SAE 1" eingesetzt werden.
Zahnwelle 1 1/2" 38-4 (SAE C-C)
力士乐泵资料
- 16 bar + 16 bar
X
FR DR
A10V(S)O Pressure/Flow control DFR(1) Differences between DFR and DFR1
with setting value !
Measuring - point 1: High pressure (measurable at plug of DR valve axis)
Adjustment DR : each rotation app. 50 bar !
- 50 bar + 50 bar
A10 146.15.e/VST6/H 01.AK
A10V(S)O pressure, flow and power control DFLR
Ports
Powercontrol LR
Pressure port B Case drain port L
Pressure control DR
Standard setting:
220 210 200 190 180 170 160 150 140 130 120 110 100
90 80 70 60 50 40 30 20 10
0 0
Dp = 15 bar
25
50
75
Simulated load pressure: p X
A10 VO 74 DFR(1)
Mode of experimental procedure:
A10 146.12.e/VST6/H 01.AK
REXROTH 力士乐 泵使用材料说明说明书
德国原装REXROTH泵使用材料说明REXROTH力士乐，REXROTH不仅是世界前100强公司，也是世界高科技企业之一，50多年来，BoschRexroth集团及BoschRexroth公司的业务部门致力开发专业型液压传动领域高科技产品，产品和品牌已享誉全球。
力士乐的产品是独特的，因为在世界市场上，目前没有其他的品牌能向顾客提供所有传动与控制技术，专门化与一体化并举。
正因如此，博世-力士乐在液压传动、控制及移动技术等领域成为了世界性的榜样。
力士乐（Rexroth）为工业及工厂自动化、行走机械、以及可再生能源等领域的客户提供传动、控制与移动解决方案；作为全球超过50万客户的共同选择，力士乐正不断为客户提供高质量的电控、液压、气动以及机电一体化元件和系统。
Rexroth-力士乐气动产品大量应用在钻修设备的气路上，以及Caterpillar 卡特匹勒与Allison艾里逊变速箱的配合中以实现动力的操作和控制。
以Rexroth-力士乐高性能的液压产品为依托，Rexroth向钢铁行业提供连铸、连轧等生产线的全套液压系统和液压元件。
BoschRexroth博世-力士乐在船舶和海洋钻井平台的液压和气动传动系统及控制方面具有渊博的经验，产品应用在钻井平台、推进系统、舵机系统、发动机控制系统等等业务部门行走机械：建筑机械、物料搬运设备、农业与林业机械、商用/公路汽车机械应用与工程、工厂自动化:运动机构、汽车工业、采矿业、石油和天然气钻探（地面）、舞台技术、化工业、印刷与纸张处理、能源技术、物料输送、玻璃机械制造、橡胶加工、半导体和电子工业、木工行业、水平定向钻机、发动机、塑料机械和拉磨机、冶金、矿山设备、组装与装卸、挖泥船、近海工程、加工与包装、测试技术、回收和垃圾处理、船舶工程、运动模拟技术、太阳能、机床（切削）、水利工程、盾构机、金属成形机床和压机、传送技术、流体动力研究、船厂设备、水泥工业、制糖工业、纸浆和造纸机械。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M
q 伺服控制 HS / HS3 EO EP DFE 压力指令控制 DRG ± q 控制控制 A10V-DFE1 A4VSO E1 - S02
n
恒压控制 DR DP
负荷传感控制 DFR
HW 手动变量
速度感应控制 DA
Pst
HD 液控变量 恒功率控制 LR
i
二次调节 DS1
EP 电控变量
A4VS 油泵的优点 规格范围
A4VS 油泵的优点
轴向柱塞泵的变量控制 Pump Control
P control 压力信号控制 P control 负荷传感控制 Q control 机械反馈变量 DA-SSC control Electronic control 电子泵 速度感应变量 Pres. Comm. 压力指令变量 Mooring Cont. 逆向控制
A4VSO A4VSG A4VSH A4VB
开式系统油泵 闭式系统油泵 半开半闭系统油泵 闭式系统油泵 (420 bar )
排量: 40 – 1000; 工作压力 350 bar
主要优点
深圳市赛欧特液压设备商贸行是一家以经营国外知名名牌液压油泵为主导的供给 商。从事液压行业多年，已拥有专业的销售队伍，一流的售后服务人员，致力于产品 的质量保障。我司时时关注市场动态，能够切实了解到市场需求，秉承着“高端产品 、公道价格”的利益原则，更凭借一贯对产品专业、谨慎的品质要求，深得广博新老 客户的信任与赞誉。 我司一直遵守市场规则，领先市场步伐，不断地提高企业的经营管理，多年来已 成功拥有自成一家的培训教程。公司的治理和发展趋势在海内液压油泵界有口皆碑， 享有极高的知名度和美誉度。目前公司已经建立了整套的经营治理模式和全面的配套 举措措施，并和国内外多家供应商建立了良好的合作贸易关系，使得我司取得迅速稳 健发展的同时，能够更快、更好、更优地给您提供最满意的服务。 深圳市赛欧特液压设备商贸行 Shen Zhen Sai Ou Te hyddraulic pressure facility company 电话：0755-29450334 传真：0755-29450334 手机：15302686681 邮箱：sotywb@ 地址：深圳市福田区车公庙泰然工业区212栋503室 网址：
A4VS 油泵的优点
外部冲洗
A4VS 油泵的优点
配油盘 螺钉固定
A4VS 油泵的优点
使用介质
矿物油 HFA 水包油 HFB 油包水 HFC 水乙二醇 HFD 磷酸脂
A4VS 油泵的优点
变量方式: 有5个组别近100种变量方式组合, 居世界首位 可对油泵的流量、压力和功率实 现全面控制。 电子泵: 伺服阀控制 比例阀控制 高频响比例阀控制 开环控制； 闭环控制
使用带保持 器的轴承 即使用高水 基介质 也能保证 寿命
A4VS 油泵的优点
A4VS油泵的效率比同类油ቤተ መጻሕፍቲ ባይዱ高
（其效率值在样本中给出) 例如: A4VSO250 工作压力: 250 bar 容积效率: 96% 转速: 1500 转/分 总效率: 91% 油液: 46号油 油温: 50度
A4VS 油泵的优点
4. 带有内花键的球面弹簧保持器
A4VS 油泵的优点
锻造增强性 滑靴
A4VS 油泵的优点
带有内花键的 球形 弹簧保持器
A4VS 油泵的优点
回程盘 氮化处理
缸体 氮化处理
A4VS 油泵的优点
A4VS 油泵的优点
良好的密封，使泵在任何允 许的条件下无泄漏，即使使 用高水基介质
变量指示器的密封 轴端带有陶瓷环的轴密封
dB 值
1000 91 92
上述值在最高工作压力, 额定转速下测定 测试在无反射测量室进行; 包括其他结构产生的噪音
A4VS 油泵的优点
使用空心柱塞 噪音可降低 5 - 3dB
A4VS 油泵的优点
空心柱塞
中空式的柱塞, 可减轻 柱塞重量, 以提高转速 提高自吸性 中空柱塞使柱塞与缸体 围成的容腔增大, 不利 于降低噪音 封闭式空心柱塞保留 了空心柱塞的优点克 服了其缺点
封闭式空心柱塞
A4VS 油泵的优点
噪音比较 空心式
封闭式
A4VS 油泵的优点
锥形缸体可减小 配油盘配油窗口 节园直径, 从而降低流速, 流速低噪音小
A4VS 油泵的优点
使用专利技术配油盘, 柱塞在由高压区向低 压区过渡时, 将高速油 流产生的气泡排入壳 体。系统没有气泡, 噪音降低
A4VS 油泵的优点
最高转速 2600 Cp 值
2100 1900
8892 11000 14869 15080 18000 7559
常用的125 – 500 排量的油泵Cp值很高 最高转速: 为自吸状态泵的最高工作转速
A4VS 油泵的优点
A4VS 油泵的优点
最高工作压力
A4VS
最高工作压力 峰值压力
350 bar 400 bar
A4VS 油泵的优点
衡量泵自吸能力有两个主要指标
1). 2). 泵自吸工作的最高转速 泵壳体压力与吸油口的压差 A4VSO 油泵允许的最高壳体压力 为绝对压力4 bar 对与吸油口的压差无要求 ( 很多泵规定不得超过0.5 bar )
A4VS 油泵的优点
回程盘为锻 压成型; 滑靴孔为球 面结构 强度高 使用间隙控 制环, 将回程 盘用多螺栓 固定在 斜盘上
A4VB 420 bar 450 bar
允许压力变化速度: 16000 bar / 秒
A4VS 油泵的优点
自吸性
斜盘式柱塞泵原理决定, 主要损坏由下列两个原因造成: 1. 吸空 2. 油液清洁度 自吸性不仅表示泵的允许工作转速; 而且表示泵抗吸空能力 例如: 250 排量的泵, 一般工作转速为1,450 转/分 但给定的转速为 2100 转/分; 说明抗吸空能力强
一般配油盘 专利配油盘
A4VS 油泵的优点
A4VS 油泵的优点
使用寿命
正常使用条件下, 斜盘式柱塞油泵的寿命取决于轴承寿命。 轴承的设计参数为： －按平均工作压力200 bar计算 －额定转速 －油的黏度为10 mm2 / S －Vmax －L10 寿命计算值为：30,000 小时
A4VS 油泵的优点
A4VS 油泵的优点
变量指示器 新密封结构
A4VS 油泵的优点
陶瓷环允许 使用高绍尔 硬度的主轴 密封
提高密封可靠 性和密封寿命
A4VS 油泵的优点 满足高水基难燃介质的使用要求
1 2 3 4 5 6 主轴密封 外部冲洗 内部冲洗 带有保持器的轴承 专利配油盘 配油盘机械固定
A4VS 油泵的优点
提高效率的措施: 1. 球面配油, 缸体于配油盘有良好 的自位性 2. 内部冲洗油路, 减少泵的温升并 增强其润滑性 3. 专有技术生产的双金属缸体 4. 年产50万台转速元件的加工经验 和优良设备
A4VS 油泵的优点
内部冲洗 油路
A4VS 油泵的优点
结构可靠性
1. 球面配油盘 斜盘泵的原理决定,缸体有倾覆力矩。它造成配油盘和 缸体的不良接触，不仅使性能降低而且影响可靠性。 球面配油是理想的解决方案，这是力士乐专利。 2. 锻造增强型滑靴 3. 回程盘和缸体氮化处理
工作油温： － 25度 － ＋90度
粘度范围:10 mm2 / S - 1000 mm2 / S
通轴连接： 排量范围： 100% 40, 71, 125, 180, 250, 355, 500, 750, 1000
A4VS 油泵的优点
A4VS 油泵的优点
2. 缸体柱塞孔呈锥形 分布; 使柱塞在旋 转时产生有利于自 吸的径向离心力
锥形缸体使配油盘 的配油窗口节园直 径减小, 降低吸油 流速, 增强吸油能力
A4VS 油泵的优点
A4VS 油泵的优点
噪音
A4VSO 最小排量 噪音 最大排量 噪音 40 68 72 125 71 74 250 78 81 355 82 85 500 83 86
如何评定轴向柱塞泵的优略
Cp 值 • 最高工作压力 及效率 • 自吸性 • 允许的壳体压力: 绝对压力和相对吸油口的压力 • 噪音 • 使用寿命 • 结构保障可靠性 • 适用介质 • 变量方式 • 规格范围
A4VS 油泵的优点
Cp 值: q1/3* n
A4VSO 排量 40 40 125 125 2200 250 250 355 355 500 500 1800 1000 1000 1200
