实验四 利用DSP实现图像的缩放.
11
Leading Digital Signal Processing
北京交通大学电子信息学院
SEED-VPM642实验板上，通过EMIF扩展的外部存储资源有： Flash，最大4M×8位，8位异步静态存储器接口 SDRAM，最大4M×64位，64位同步动态存储器接口 状态/控制寄存器，8×8位，8位异步静态存储器接口。这些寄存器位 于CPLD中 UARTA，8×8位，8位异步静态存储器接口 UARTB，8×8位，8位异步静态存储器接口 ATA，16×16位，16位异步静态存储器接口 这些外扩的存储资源被映射到DM642的EMIF的4个存储空间中，分配 时将相同类型、相同数据宽度的存储器接口组合到同一个存储空间中。 在主程序dm642main.c中，使用EMIFA_Config结构体定义了结构变量 Seeddm642ConfigA，在定义的同时设置其初始化值。EMIFA_Config结 构体中的成员分别对应着EMIFA接口的各个寄存器，对EMIFA接口的初 始化实际上就是对EMIFA寄存器的初始化设置。
5
Leading Digital Signal Processing
北京交通大学电子信息学院
在Matlab中运行该程序，生成下面的图像
原始图像
经缩放的图像
6
Leading Digital Signal Processing
北京交通大学电子信息学院
（四）图像缩放DSP程序设计
“图像缩放”工程为“D:\SEED-DTK_VPM642v3.3\ SEED204_Zoom\ Zoomloop2.pjt”
12
Leading Digital Signal Processing
北京交通大学电子信息学院
/*SEEDDM642的emifa的设置结构*/ EMIFA_Config Seeddm642ConfigA ={ 0x00052078, /*gblctl寄存器：EMIFA(B)全局控制寄存器值 */ /*将CLK6、4、1使能；将MRMODE置1；使能EK2EN,EK2RATE*/ 0xffffffd3, /*cectl0寄存器：CE0空间控制寄存器值，将CE0空间设 为SDRAM*/ 0x73a28e01, /*cectl1寄存器：CE1空间控制寄存器值。读保持1个 时钟，MTYPE=0000，选择8位的异步接口；读选通01110，即14个时钟宽 度。TA：2个时钟；读建立2个时钟，写保持2个时钟，写选通14个时钟， 写建立7个时钟*/ 0x22a28a22, /*cectl2寄存器：CE2空间控制寄存器值*/ 0x22a28a42, /*cectl3寄存器：CE3空间控制寄存器值*/ 0x57115000, /*sdctl寄存器：SDRAM 控制寄存器值*/ 0x0000081b, /*sdtim寄存器：SDRAM 时序寄存器值*/ 0x001faf4d, /*sdext寄存器：SDRAM 扩展寄存器值*/
//奇场
Leading Digital Signal Processing
北京交通大学电子信息学院
*(Uint8 *)(tempYbuffer + i*numPixels + j) = *(Uint8 *)(capYbuffer + intCapY*numPixels + intCapX); } else if ((i>=numLines/2) && (i<numLines) && (intCapY>=numLines/2) && (intCapY<numLines)) //偶场 { //传送亮度信号 *(Uint8 *)(tempYbuffer + i*numPixels + j) = *(Uint8 *)(capYbuffer + intCapY*numPixels + intCapX); } else { *(Uint8 *)(tempYbuffer + i*numPixels + j) = 0xFF; } } else//如果像素intCapY,intCapX不在原图像中，则将缩放图像中的像素i,j的亮度置为白色 { *(Uint8 *)(tempYbuffer + i*numPixels + j) = 0xFF; } } } }
7
Leading Digital Signal Processing
北京交通大学电子信息学院
1、图像缩放处理算法函数体程序分析
/*图像缩放处理算法函数体程序*/ void zoom() { int i,j; //i ,j 为在缩放后图像中的像素行列坐标 int intCapX,intCapY; //intCapY,intCapX为像素在原始图像中的行列坐标 for (i=0;i<numLines;i++) { for (j=0;j<numPixels;j++) { //对于缩放后图像中的每一个像素i、j，在原图像中寻找对应像素intCapX,intCapY的亮度值 intCapX = (int)(j/fYZoomRatio+0.5); intCapY = (int)(i/fXZoomRatio+0.5); //判断是否在原图范围内 if ((intCapX>=0) && (intCapX<numPixels)) { if ((i<numLines/2) && (intCapY>=0) && (intCapY<numLines/2)) { //传送亮度信号 8
9
Leading Digital Signal Processing
北京交通大学电子信息学院
开始
行变量初值为0
行像素变量初值为0
计算像素点水平缩放值 以及垂直缩放值
像素点是否在原图范围内?
否
是
图像缩放处理算法 程序流程图
否
计算像素点的亮度信号值
将像素点的亮度信号赋值0xFF
行像素变量值增1
行像素变量值是否达到 最大? 是 行变量值增1
13
Leading Digital Signal Processing
北京交通大学电子信息学院
0x00000002, /*cesec0寄存器：CE0空间次控制寄存器值*/ 0x00000002, /*cesec1寄存器：CE1空间次控制寄存器值*/ 0x00000002, /*cesec2寄存器：CE2空间次控制寄存器值*/ 0x00000073 /*cesec3寄存器：CE3空间次控制寄存器值*/ }; 在主程序中，调用与EMIFA相关的CSL库函数EMIFA_config( )等函数对 EMIFA接口进行初始化，将CE0设为SDRAM空间，CE1设为异步空间。 在工程中添加cslDM642.lib，头文件需要包含csl.h和csl_emifa.h。 在文件中调用格式为：EMIFA_config(&Seeddm642ConfigA);
16
Leading Digital Signal Prong Digital Signal Processing
北京交通大学电子信息学院

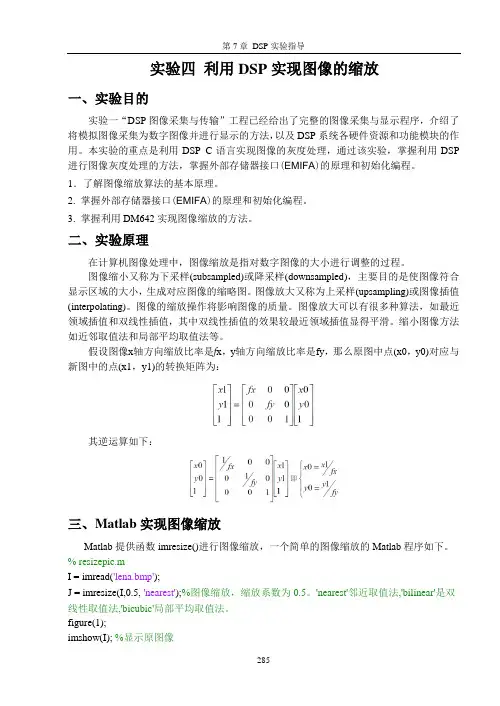

（二）实验原理
在计算机图像处理中，图像缩放是指对数字图像的大小进行调整 的过程。 图像缩小又称为下采样(subsampled)或降采样(downsampled)，主 要目的是使图像符合显示区域的大小，生成对应图像的缩略图。图 像放大又称为上采样(upsampling)或图像插值(interpolating)。 图像的缩放操作将影响图像的质量。图像放大可以有很多种算法， 如最近邻域插值和双线性插值，其中双线性插值的效果较最近邻域 插值显得平滑。缩小图像方法如近邻取值法和局部平均取值法等。
3
Leading Digital Signal Processing
北京交通大学电子信息学院
假设图像x轴方向缩放比率是fx，y轴方向缩放比率是fy，那么原 图中点(x0，y0)对应与新图中的点(x1，y1)的转换矩阵为：
其逆运算如下：
4
Leading Digital Signal Processing
在视频处理任务的循环中，首先通过EDMA方式将捕获到的视频 YCbCr数据读入输入采集缓冲区，再对输入采集缓冲区的数据进行 图像缩放算法处理，处理后的数据放入到临时缓冲区。处理完成后 将临时缓冲区的数据放入显示缓冲区。 实验一 “DSP图像采集与传输”工程已经给出了完整的图像采集 与显示程序，本实验只需要将图像缩放算法程序嵌入到 dm642main.c中即可，而其它程序可以不作改动。
14
Leading Digital Signal Processing
北京交通大学电子信息学院
3、实验
(1).修改程序，将缩小后的图像移动到显示屏的中心位置
15
Leading Digital Signal Processing
北京交通大学电子信息学院
（五）实验思考题
1．请简述图像缩放算法的基本原理。 2．请解释在图像缩放算法程序zoom()中，numLines、numPixels、 fYZoomRatio、fXZoomRatio、capYbuffer、tempYbuffer等变量的意义。 3．请使用代码剖析工具分析图像缩放算法程序的效率。 4．EMIFA外部存储器接口包括哪些信号线？ 5．在SEED-VPM642实验板上，通过EMIF扩展了哪些外部存储资源？ 6．如何使用CSL库函数EMIFA_config( )对EMIFA接口进行初始化？ 7. 简述利用DM642实现图像的缩放的方法。
北京交通大学电子信息学院
（三） Matlab实现图像缩放
Matlab提供函数imresize()进行图像缩放。
一个简单的图像缩放的Matlab程序
% resizepic.m I = imread('lena.bmp'); J = imresize(I,0.5, 'nearest');%图像缩放，缩放系数为0.5。'nearest'邻近取值 法,'bilinear'是双线性取值法,'bicubic'局部平均取值法。 figure(1); imshow(I); %显示原图像 title('原始图像'); figure(2); imshow(J); %显示经缩放的图像 title('经缩放的图像');
