维修电工技师、高级技师理论复习资料(估计,只供参考130824)
维修电工技师理论复习资料范文
维修电工技师理论复习资料一、填空题1．实践证明，低频电流对人体的伤害比高频电流。
2．示波器中水平扫描信号发生器产生的是波。
3．操作晶体图示仪时,特别注意功耗电压.阶梯选择及选择开关。
4．数控系统的控制对象是。
5．分析数据系统操作单元可以更好地实现。
6．在整定B2010型刨床速度调节器比例放大倍数必须以为前提。
7．SIMOREG-V5系列调速装置是一个系统。
8．对电气安装接线图和电气控制原理图测绘时.在了解连线之间的关系后.把所有电器分布和画出来。
9．用快速热电偶测温属于。
10．热电偶输出的是从零逐渐上升到相应的温度后不再上升呈平台值。
11．肖特基二极管与普通整流二极管相比，反向恢复时间，工作频率高。
12．不可控两端器件，它具有作用，而无可控功能。
13．进行大修设备在管内重新穿线时导线有接头。
14．指导操作是具体示范操作和指导训练。
15．通过指导操作使学员的能力不断增强和提高，熟练掌握操作技能。
16．系列标准是国际标准化组织发布的有关环境管理的系列标准。
17．生产工人在生产班内完成生产任务所需的直接和间接的全部工时为工时定额中的。
18．是最严重的触电事故。
19．在维修直流电机时,对各绕组之间作耐压试验, 其试验电压用流电.20．stepping,代表。
21．当电动机低于额定转速采用调速。
22．可编程控制器输入指令根据用编程器写入程序。
23．在测绘之前.应先把测绘出来.24．IGBT的开关特性显示关断波形存在现象。
25．功率场效应晶体管最大功耗随管壳温度的增高而。
26．肖特基二极管适用于电压，要求快速、高效的电路中。
27．绝缘栅双极晶体管具有速度快、、阻抗高、通态电压低、耐压高、电容量大的特点。
28．大修结束后,对接线检查无误后必须进行合格后,才能办理检修设备移交手续。
29．液压系统维修时，本着"先外后内, ,先洗后修"的原则。
30．按照工艺要求，进行电气大修首先要切断总电源，做好性安全措施。
电工高级技师复习资料(内部资料)
电工高级技师复习资料（内部资料）1.（）是对从业人员工作态度首要要求。
[单选题] *A、诚实守信B、爱岗敬业(正确答案)C、遵纪守法D、服务群众2. 串联型稳压电路的调整管工作在（）状态。
[单选题] *A、截止B、放大(正确答案)C、饱和D、开关3.屏蔽是控制电磁能量传播的手段。
当场源位于屏蔽体之外用来防止外部场源对内的影响的屏蔽称之为（）。
[单选题] *A、主动场屏蔽B、被动场屏蔽(正确答案)C、磁屏蔽D、防护4.JT—1型晶体管图示仪“集电极扫描信号”中,功耗限制电阻的作用是（） [单选题] *A、限制集电极功耗B、保护晶体管C、把集电极电压变化转化为电流变化D、限制集电极功耗，保护被测晶体管(正确答案)5.变频器的键盘“JOG”的中文意思代表（）。
[单选题] *A、正转B、停止C、反转D、点动(正确答案)6.齿轮传动的（）稳定往往是对传动的一个基本要求。
[单选题] *A、效率B、传动比(正确答案)C、效率D、功率7．目前，无速度传感器调节系统的速度调节精度和范围（）有速度传感器的矢量控制系统。
[单选题] *A、优于B、高于C、低于(正确答案)D、等同于8．指导操作可以采取集中指导的方法，也可采取（）的方法。
[单选题] *A、独立操作B、讲评C、巡视指导D、个别指导(正确答案)9．理论培训一般采用（）的方式进行。
[单选题] *A、现场B、巡回辅导C、直观操作D、课堂教学(正确答案)10．ISO9000族标准包含质量术语标准（ISO8402）、质量技术标准（指南ISO10000）及ISO9000系列标准（ISO9000~ISO9004），其中（）是支持性标准，是质量保证要求的实施指南。
[单选题] *A、ISO10000(正确答案)B、ISO9000—1C、ISO9001~ISO9003D、ISO9004—111.职业道德的内容包括:职业道德意识、职业道德行为规范和（）。
[单选题] *A、职业守则(正确答案)B、道德规范C、思想行为D、意识规范12.三相桥式半控整流电路，晶闸管承受的最大反向电压是变压器（）。
维修电工技师复习资料
半闭稳定性系统，数控系统伺服驱动装置运动，分析数控人机对话，数控主轴和进给运动运动，在控输入、输出部分，stepping步进，对系统扰动，在转速1/(1+K ) 倍，SIMOREG可逆逻辑无环流双闭环系统，龙门测速发电机现象，龙门排除反馈系统的原因、出在速度调节器和电流调节器电路中，龙门机械部分还是电气部分问题，龙门测速发电机固定是否牢固、机械传动部分是否松动，龙门电动机声音，龙门整流器三相不平衡，龙门速度给点、速度调节器和电流调节器、速度负反馈太强等，龙门电流限幅值、加速度调节器和励磁控制部分现象，伺服检查噪声和温升，炭粉末是导电的粉末，碳粉速度不稳、机床爬行或测速发电机绕组局部短路现象，测量连接是否松动、是否被油液或灰尘污染，光栅发挥系统完好，伺服过载负载过大、频繁正反运动以及机械传动链润滑引起的，伺服超程限位开关、虚假超程信息，伺服窜动机械传动链的方向间隙或伺服系统增益过大引起，伺服爬行启动加速段或低速进给、机械传动链的轮滑不良、外加负载过大、伺服系统增益过低造成的，伺服震动速度有关速度环增益过高、速度反馈有问题，伺服震动速度无关位置环增益过高或位置反馈有故障，伺服震动在加减速加减速时间设置过小引起，伺服不转速度控制信号、使能信号接通，带电是否释放，当指令位移补偿和驱动单元上的零速调整调整，光栅尺注意防震和防污，光电防震和防污、连接松动、转轴连接松动影响位置控制精度，感应定尺表面耐切销涂层、滑尺表面带绝缘层的铝箔，光栅拆装用力平稳适当，不能用硬物撞击，光栅脱脂棉蘸无水酒精擦除，光栅说明书磨损，在数控右手笛卡尔坐标系，数控核心、硬件和软件组成，数控输入信号、经过输入、缓存、译码、寄存、运算、储存转换为控制指令，伺服数控装置和机床主机之间连接环节，数控外环位置环中环速度环内环电流环，数控位置环的比较、调节、控制在数控装置内，数控伺服速度环和电流环的调节、处理电路、PWM 电路、功率变换电路和保护电路，光电机械转角变为电脉冲，数控参考点、机床坐标系，液压液体作为工作介质方式，换向阀油液流动方向，当高压液压能转换为机械能，液压先外后内、先调后拆、先洗后修进行，间接直流环节和电动机无功功率交换，数字信号输入接口数控设备或PLC输出的数字信号工作，由于电子热保护不接热保护，变频电容器、电容式电动机，变频通讯接口和计算机或PLC 动作，变频和外部接口，变频主电路和控制电路组成，对变频编程模式/PRG 进行，为了迅速切断电源在电源和变频器接入低压断路器与接触器，国产五组成，采用555 可变脉冲宽度振荡器，运算高输入阻抗差分（差动）、高增益电压、低阻抗输出器组成的，运算反馈电容（CF）并联的高值反馈电阻（R F）来降低噪声、较小的漂移、较好的稳定性，用于微分电路，电气测绘位置出来，在开始控制电源出来，调定测速发电机电压稳定前提，传感器变换器、转能器、非电量、电信号电信号器件，传感敏感元件和转换元件组成，光栅莫尔条纹原理，传感单值(或线性)函数输出，旋转输出电压随转子转角的改变的信号元件元件，霍尔静止、磁场能力，转换敏感元件输出，电阻金属弹性变形元件，用快动态测温，热电热电势、从零逐渐上升平台值，红外非接触检测、反映速度快、灵敏度高、测温范围广优点，利用激光方向性、高亮度、高单色性和高相干性反射，超声波穿透能力强反射，压磁弹性效应传感器，光电光信号光电耦合器和光电转速传感器，电力整流、无可控功能，肖特基反向恢复时间短，工作频率高，肖特基开关时间短二极管，肖特基耐压较低、反向漏电流较大、温度特效较差，肖特基（SBD）工作电压不高、快速高效，肖特基正向压降小开启电压短正向导通损耗少，IGBT电流拖尾现象，功率温度最高而下降，功率静态内阻高、驱动功率小、撤除栅极信号区宽，绝缘速度快、输入阻抗高、通态电压低、耐压高、承受电流大特点，电力二次击穿，进行不允许接头，GTR线性功率损耗，在维修交流电，大修试运行手续，按照切断总电源、预防措施，在电气倒合闸程序，对一般设备的安装验收记录、故障修理记录状态，制定大修繁重体力劳动，大修接地电阻保证接地系统状态，一般接地4欧姆以下，编制前查阅资料、现场（调研）了解、制定方案，制定原则最快的速度、最少的劳动量、最低的生产费用产品，在制定检修技术的先进性、经济上的合理性、良好的劳动条件问题，在设计拖动方案和选择电动机，为了安全电压25V（有效值），电力拖动铜芯多股软线电路，维修《维修电工国家职业标准》和《维修电工国家职业资格培训教程》，指导通过具体示范操作和现场技术学员，通过指导动手操作操作技能，在指导安全教育，在指导独立实际训练，指导操作训练手段，理论培训理论知识，理论培训课堂讲授，理论条理性和系统性、解决实际工作能力，进行理论结合本企业、本职业方法，理论新技术、新工艺、新材料、新设备必要的，ISO9004-1 是质量管理和质量体系的要素和指南一个基础性标准，我国第一部分GB/T19004.1-1994 ，ISO 14000 系列标准是国际标准组织有关环境系列标准，为了于1994年中国质量认证体系认证机构：国家认可委员会，I SO9000质量术语标准（ISO8402) 质量技术标准（指南ISO10000),ISO9000-1是指导性标准规定了质量管理、质量标准方法，ISO。
维修电工高级技师理论知识复习题
维修电工高级技师理论知识复习题(1)一、选择题(第1～60题。
选择正确的答案，将相应的字母填入题内的括号中。
每题1分。
满分60分)1．职业道德是社会主义( )的重要组成部分。
(A) 思想体系 (B) 精神体系 (c) 道德体系 (D) 社会体系2．三相对称负载采用三角形联结，其线电流的大小为相电流的( )倍。
(A) 3 (R) √3 (C) √3／3 (D) l～33．为了提高电气设备运行的可靠性，将变压器低压侧的中件点与接地极紧密连接起来，称之为( )。
(A) 保护接地 (B) 保护接零 (C) 工作接地 (D) 重复接地4．SR－ 8型双踪示波器的电子开关有( )个工作状态。
(A) 2 (B) 3 (C) 4 (D) 55．组合开关主要用于电源的引入，当用于7kw以下电动机的起动、停止时，其额定电流应等于电动机额定电流的( )倍。
(A) 1.2 (B) 2 (C) 3 (D) 46．变频器的( )接口用于于计算机或PLC进行通信，并按照计算机或PLC的指令完成所需的动作。
(A) 数字输入／输出 (B) 通信(C) 多功能输入端子和输出 (D) 输入／输出信号7．PLC工作过程需要( )个阶段。
(A) 2 (B) 3 (C) 4 (D) 58．国产集成电路系列和品种的型号由( )部分组成。
(A) 3 (B) 4 (C) 5 (D) 69．下列器件中，( )属于不可控电力电子器件。
(A) 肖特基二极管 (B) 晶闸管 (C) 电力晶体管 (D) 功率场效应管10．维修电工班组完成一个阶段的质量活动课题后，所写成果报告应包括课题活动的( )的全部内容、已经达到的质量水平、目前存在的问题和今后的打算。
(A) 计划－实施－检查－总结 (B) 计划－检查－实施－总结(C) 计划－实施－总结－总结 (D) 实施－计划－检查－总结11．数控系统的控制对象是( )。
(A) 伺服系统 (B) 位移装置 (C) 传动装置 (D) 液压系统12．阅读和分析数控机床电气原理图时，首先要分析( )。

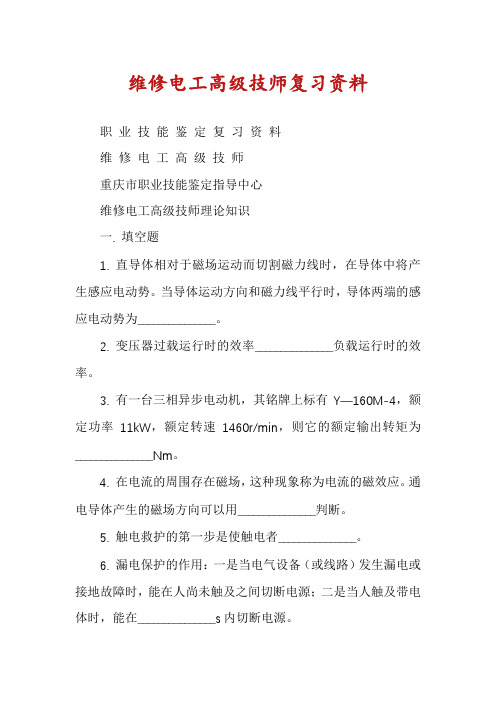

维修电工高级技师复习资料
维修电工高级技师复习资料职业技能鉴定复习资料维修电工高级技师重庆市职业技能鉴定指导中心维修电工高级技师理论知识一. 填空题1. 直导体相对于磁场运动而切割磁力线时，在导体中将产生感应电动势。
当导体运动方向和磁力线平行时，导体两端的感应电动势为_______________。
2. 变压器过载运行时的效率_______________负载运行时的效率。
3. 有一台三相异步电动机，其铭牌上标有Y―160M-4，额定功率11kW，额定转速1460r/min，则它的额定输出转矩为_______________Nm。
4. 在电流的周围存在磁场，这种现象称为电流的磁效应。
通电导体产生的磁场方向可以用_______________判断。
5. 触电救护的第一步是使触电者_______________。
6. 漏电保护的作用：一是当电气设备（或线路）发生漏电或接地故障时，能在人尚未触及之间切断电源；二是当人触及带电体时，能在_______________s内切断电源。
7.职业道德是指从事某种职业的人员在工作和劳动过程中所应遵守的与其职业活动紧密联系的_______________和原则的总和。
8. 自感电动势的大小正比于本线圈中电流的_______________。
9. 电子电路中设置静态工作点的目的是_______________。
10. 凡工作地点狭窄，工作人员活动困难，周围有大面积接地导体或金属构架，因而存在高度触电的危险场所应采用_______________V的安全电压。
11. 将电气设备在正常情况下不带电的金属外壳或构架与供电系统中的中性线连接，称为_______________。
它适合于三相四线制. 中性线直接接地的系统，但中线必须可靠接地。
12. 并励直流电动机的制动应选用_______________电磁铁。
13. 西门子*****控制系统中的标准系统软件含有车床. _______________两种类型的装置。

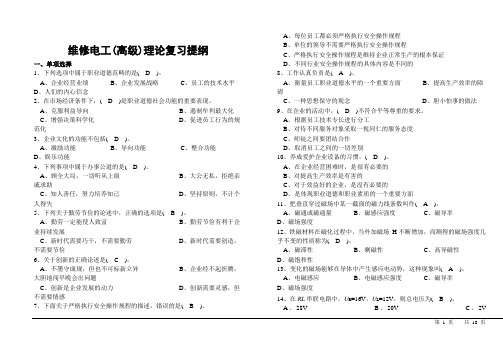

维修电工(高级)复习资料
维修电工(高级)理论复习提纲一、单项选择1、下列选项中属于职业道德范畴的是(D)。
A、企业经营业绩B、企业发展战略C、员工的技术水平D、人们的内心信念2、在市场经济条件下，(D)是职业道德社会功能的重要表现。
A、克服利益导向B、遏制牟利最大化C、增强决策科学化D、促进员工行为的规范化3、企业文化的功能不包括(D)。
A、激励功能B、导向功能C、整合功能D、娱乐功能4、下列事项中属于办事公道的是(D)。
A、顾全大局，一切听从上级B、大公无私，拒绝亲戚求助C、知人善任，努力培养知己D、坚持原则，不计个人得失5、下列关于勤劳节俭的论述中，正确的选项是(B)。
A、勤劳一定能使人致富B、勤劳节俭有利于企业持续发展C、新时代需要巧干，不需要勤劳D、新时代需要创造，不需要节俭6、关于创新的正确论述是(C)。
A、不墨守成规，但也不可标新立异B、企业经不起折腾，大胆地闯早晚会出问题C、创新是企业发展的动力D、创新需要灵感，但不需要情感7、下面关于严格执行安全操作规程的描述，错误的是(B)。
A、每位员工都必须严格执行安全操作规程B、单位的领导不需要严格执行安全操作规程C、严格执行安全操作规程是维持企业正常生产的根本保证D、不同行业安全操作规程的具体内容是不同的8、工作认真负责是(A)。
A、衡量员工职业道德水平的一个重要方面B、提高生产效率的障碍C、一种思想保守的观念D、胆小怕事的做法9、在企业的活动中，(D)不符合平等尊重的要求。
A、根据员工技术专长进行分工B、对待不同服务对象采取一视同仁的服务态度C、师徒之间要团结合作D、取消员工之间的一切差别10、养成爱护企业设备的习惯，(D)。
A、在企业经营困难时，是很有必要的B、对提高生产效率是有害的C、对于效益好的企业，是没有必要的D、是体现职业道德和职业素质的一个重要方面11、把垂直穿过磁场中某一截面的磁力线条数叫作(A)。
A、磁通或磁通量B、磁感应强度C、磁导率D、磁场强度12、铁磁材料在磁化过程中，当外加磁场H不断增加，而测得的磁场强度几乎不变的性质称为(D)。
维修电工技师理论试题及复习资料5套
职业技能鉴定国家题库维修电工技师理论知识试卷（1）注意事项1、考试时间：120min。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、填空题 (第1～20题。
请将正确答案填入题内空白处。
每题1分，共20分。
)1．劳动的双重含义决定了从业人员全新的劳动态度和_职业道德观。
2．职业道德的内容包括：职业道德意识、职业道德行为规范和职业守则等。
3．奉献社会是职业道德中的最高境界，同时也是做人的最高境界。
4．采用YY/△接法的三相变极双速电动机变极调速时，调速前后电动机的输出功率电池基本不变。
5．使用直流双臂电桥测量电阻时，动作要迅速，以免电池耗电量过大。
6．熔断器的选用首先应确定熔体的额定电流，再根据被保护电路的性质选择熔断器的类型。
7．变频器的逆变器是利用功率器件，有规律地控制逆变器中主开关的通断，从而得到任意频率的三相交流电输出。
8．在齿轮传动中，_传动比_稳定往往是对传动的一个基本要求。
9．测绘电气主线路图时，首先应从电源引下端向下查。
10．不可控电力电子器件，它具有整流的作用而无可控的功能。
11．半可控器件通常为三端器件，它能在控制信号的作用下导通，但不能__被控关断__。
12．晶闸管中频感应加热电源，随着科学技术的发展必将被__IGBT______感应加热电源所取代。
13．新型的高性能高压变频调速装置的主电路的开关器件使用___IGBT_____，实现PWM 技术更方便。
14．机电一体化是多学科领域综合交叉的___技术密集性_____系统工程。
15．电气设计基本完成后，应反复全面地检查，并进一步完善设计的电气控制电路。
16． ISO9000族标准包括质量术语标准、质量技术标准及ISO9000_系列标准。
17．制定ISO14000系列标准的直接原因是环境的_日益恶化__。
维修电工技师、高级技师理论复习资料
一、填空题1、一般情况下，CC-Link网络在100米内的通信速率可达10Mbps ，在1200米内的通信速率可达156Kbps 。
2、自动控制系统的基本要求是稳定性、快速性、准确性。
3、按被测物理量分类和按传感器的工作原理分类，是传感器常用的两种分类方法。
4、静止变频装置的作用是把电压和频率恒定的电网电压变为电压、频率均可调的交流电。
5、PLC执行程序的过程分为输入采样、程序执行、输出刷新三个阶段。
6、根据输入信号的特征，可将自动控制系统分成恒值控制系统、程序控制系统、随动系统三类。
7、直流脉宽调速系统的控制方式一般采用转速负反馈、电流负反馈结构。
8、在变频器装置使用的三相逆变电路中，其晶闸管的导通时间通常采用1200 和1800 两种。
9、使用PWM技术在同一逆变器中可以实现调压和变频功能。
10、F940GOT触摸屏与三菱FX系列PLC是采用串口通信方式。
11、从信号传送的特点或系统的结构形式来看，控制系统可分为开环控制和闭环控制系统。
12、PI控制器的输出与输入信号大小和对时间的积分成正比。
13、传感器通常由敏感元件和转换元件组成。
14、双闭环调速系统中的ASR和ACR分别用来对速度和电流调节，两者之间串级联接。
15、由脉宽调制变换器向直流电动机电枢供电的自动控制系统称为直流脉宽调速系统。
16、状态转移图是一种表明步进顺控系统的控制过程功能和特性的图形。
17、触摸屏的供电电压为直流24V 或交流220V 。
18、VVVF（变压变频）控制的特点是u1/f1＝C 。
19、一个完善的控制系统通常由测量反馈元件、比较元件、校正元件、放大元件、执行元件以及被控对象等基本环节组成。
20、电流型变频器的滤波环节采用电抗器。
21、采用脉宽调制技术在同一变频器中既实现调压，又实现变频。
22、数字“0”的ASCII码是H30 ，大写字母“A”的ASCII码是H41 。
23、触摸屏用于与计算机进行通信的接口标准为RS-232 ，属于串行接口。
维修电工技师高级技师理论复习资料
理论试题精选1．职业道德是社会主义一的重要组成部分..2．职业道德的内容包括：一一、职业道德行为规范和职业守则等.. 3．职业道德的内容包括：职业道德、职业道德行为规范和____等..4.～一是职业道德中的最高境界;同时也是做人的最高境界..5．职业道德是一在职业行为和职业关系中的具体体现..6．职业道德首先要从敬业爱岗、____的职业行为规范开始..7．职业道德是规范约束从业人员职业活动的____8．职业道德首先要从 _、忠于职守的职业行为规范开始..9．职业道德是指从事某种职业的人员在工作和劳动过程中所应遵守的与其职业活动紧密联系的____和原则的总和..10．劳动的双重含义决定了从业人员全新的劳动态度和11.遵纪守法、——;是每个从业人员都应该具备昀道德品质..12.职业道德的实质是树立全新的社会主义____..13.职业道德是社会主义的重要组成部分..A．思想体系 B．精神体系 C．道德体系 D．社会体系14.职业道德是从事某种职业的工作或劳动过程中所应遵守的与其职业活动紧密联系的和原则的总和..A．思想体系 B．道德规范C．行为规范 D．精神文明15.职业道德的内容包括：职业道德意识、职业道德行为规范和 ..A．职业守则 B．道德规范 C．思想行为 D．意识规范16.职业道德是规范约束从业人员职业活动的 ..A．标准 B．行为准则 C．条例 D．规范17.劳动的双重含义决定了从业人员全新的和职业道德观念..A．精神文明 B．思想体系 C．劳动态度 D．整体素质18.职业道德的内容包括职业道德意识和职业道德行为规范..19.职业道德是思想体系的重要组成部分..20.奉献社会是职业道德中的最高境界;同时也是做人的最高境界..21.职业道德的实质内容是全新的社会主义劳动态度..22.职业道德的主要内容有哪些答：职业道德是规范约束从业人员职业活动的行为准则..树立职业道德观念是对每一个从业人员最基本的要求..职业道德是社会道德在职业行为和职业关系中的具体体现;是整个社会道德生活的重要组成部分..职业道德是指从事某种职业的人员在工作或劳动过程中所应遵守的与其职业活动紧密联系的道德规范和原则的总和；职业道德的内容包括：职业道德意识、职业道德行为规范和职业守则等..23.有两个相同的电解电容器;外壳标有100VF、300V;串联时的电容量为___ nF..24.中性线的作用就在于使星形联结的不对称负载的相电压25.在电流的周围存在磁场;这种现象称为电流的磁效应..通电导体产生的磁场可用____ 一来判断..26.直导体相对于磁场运动而切割磁力线时;在导体中将产生感应电动势..当导体运动方向和磁力线平行时;导体两端的感应电动势为____..27.自感电动势的大小正比于本线圈中电流的____ 一..28.电子电路中设置静态工作点的目的是____..29.提高——;可减少线路上的损耗;提高发电设备和供电设备的利用率..30.变压器过载运行时的效率负载运行时的效率..31.有一台三相异步电动机;其铭牌上标有Y-160M-4;额定功率为11kW;额定转速为1460 r／min．则它的额定输出转矩为____N-m..32.安全用具和一不允许当作其他工具使用..33.对频繁起动场合的接触器应选用____ 的励磁方式..34.劳动者解除劳动合同;应当提前____日以书面形式通知用人单位..35.临时线应有严格的审批制度;临时线最长使用期限为一____日;使用完毕应立即拆除..36.采用YY/△联结的三相变极双速电动机变极调速时;调速前后电动机的-----------基本不变..37.为了提高电源的利用率;感性负载电路中应并联适当的------------以提高功率因数..38.逻辑运算A+AB=------------..39.三相对称负载采用三角形联结;其线电流的大小为相电流的倍..A．3 B．√3C． C ; √3/3 D．l／√340.有一含源二端网络;其开路电压为120V;短路电流为2A;则负载从该电源获得的最大功率为 ..A．0.5W B．1W C．2W D．4W41.变压器运行时;若所带负载的性质为感性;则变压器副二次电流的相位二次侧感应电动势的相位..A．超前于 B．同相于 C．滞后于 D．无法比较42.三相交流异步电动机是利用定子绕组中三相交流电所产生的旋转磁场与转子绕组中的相互作用而工作的..A．旋转磁场 B．恒定磁场 C．感应电流 D．额定电流43.在下列情况下; 不属于用人单位不得解除劳动合同的内容..A．劳动者患病或负伤B．女职工在孕期、产期和哺乳期内C．用人单位被撤消或解散成破产的D．法律法规规定的其他情况44.磁路和电路一样也具有开路状态..45.三相三线制星形联结对称负载;当有一相断路时;其他两相的有效值等于相电压的1/2..46. YYn0联结组标号可供三相动力和照明用电..47.晶体管作为开关使用时;应工作在放大状态..48.逻辑电路中的“与门”和“或门”是相对的..即正“与门”就是负“或门”;正“或门”就是负“与门”..49.逻辑表达式A+AB =A..50.线圈自感电动势的大小;正比于线圈中电流的变化率;与线圈中电流的大小无关..51.当电容器的容量和其两端的电压值一定时;若电源的频率越高;则电路的无功功率越小..52.磁路欧姆定律适用于只有一种媒介质的磁路..53.对噪声进行控制;就必须从控制声源、控制传播途径以及加强个人防护三方面人手..54.电磁辐射污染的控制主要是指场源控制与电磁传播控制两个方面..55.电磁噪声污染是构成环境污染的一个重要方面..56.社会保险是指国家或社会对劳动者在生育、年老、疾病、工伤、待业、死亡等客观情况下给予物质帮助的一种法律制度..57.当事人对劳动仲裁委员会作出的仲裁裁决不服;可以自收到仲裁判决书30日内向人民法院提出诉讼..58.合同是双方的民事法律行为;合同的订立必须由当事人双方参加..59.电动机工业上用得最普遍的硬磁材料是铝镍钴合金..60.电动机“带病”运行是造成电动机损坏的重要原因..61.识读电气图的主电路时;通常从设备开始;经控制元件;顺次往电源看..62.根据如图2-1所示逻辑电路画出逻辑符号;写出表达式;画出波形图..A _J"Lfl_Fl_63.常用磁性材料的种类和特点有哪些64.合同具有哪些特点65.何谓技术合同技术合同的种类有哪些66.电磁辐射污染的控制主要是指场源的控制与____的控制两个方面67.电磁辐射污染的控制主要是指____的控制与电磁能量传播的控制两个方面..68.实践证明;低频电流对人体的伤害程度比高频电流要————..69. 是最严重的触电事故..70.____是最危险的触电形式..71. 适用于电源中性线不直接接地的电气设备..72.为了提高电气设备运行的可靠性;将____与接地极紧密地连接起来;叫做工作接地..73.绝缘靴应放在橱内;不应代替________一使用..74. -般要求保护接地电阻值为____..75.触电救护的第一步是使触电者一____..76.漏电保护的作用：一是当电气设备或线路发生漏电或接地故障时;能在人尚未触及之间切断电源；二是当人触及带体时;能在____s内切断电源..77.绝缘杆应悬挂或架在支架上;不应与________接触..78.为了提高电气设备运行的可靠性;将变压器低压侧中性点与接地极紧密地联系起来;称为---------;这样做可以减轻高压电窜入低压电的危险..79.为了提高电气设备运行的可靠性;将变压器低压侧的中性点与接地极紧密连接起来;称之为 ..A．保护接地 B．保护接零 C．工作接地 D．重复接地80.中性线的作用就在于使星形联结的不对称负载的保持对称..A．线电压 B．相电压 C．相电流 D．线电流81.临时线应有严格的审批制度;临时线最长使用期限是天;使用完毕后应立即拆除..A．7 B．10 C．15 D．3082.重复接地的作用是 ..A．避免触电 B．减轻高压窜入低压的危险C．减轻断零线时的危险 D．保护接零83.触电者时;应进行人工呼吸=A．有心跳无呼吸 B．有呼吸无心跳C．既无心跳又无呼吸 D．既有心跳又有呼吸84.触电者时;应进行胸外挤压法进行救护..A．有心跳无呼吸 B．有呼吸无心跳C．既无心跳又无呼吸 D．既有心跳又有呼吸85.重复接地的作用是降低漏电设备外壳的对地电压;减轻断线时的危险..A．地线 B．相线 C．零线 D．设备86. 是最危险的触电形式..A．两相触电 B．电击 C．跨步电压触电D．单相触电87.维修电工在操作中;特别要注意问题..A．戴好安全防护用品 B．安全事故的防范C．带电作业 D．安全文明生产行为88.安全用具和防护用具可以代替一般用具使用..89.重复接地的作用是：降低漏电设备外壳的对地电压;减轻零线断线时的危险..90.高压设备发生接地故障时;为预防跨步电压;室内不得接近故障点8m以内;并应穿绝缘靴..91.漏电保护作为防止低压触电伤亡事故的前置保护;广泛应用在低压配电系统中..92.配电柜中一般接线端子放在最左侧和最下侧..93.变压器的铁心必须一点接地..94.突然停电将产生大量废品;大量减产;在经济上造成较大损失的用电负荷为二级负荷..95.对35kV的电缆进线段要求在电缆与架空线的连接处装设放电间隙..96.使用直流双臂电桥测量电阻时;动作要迅速;以免____..97.示波器中水平扫描信号发生器产生的是____波..98.操作晶体图示仪时;特别注意功耗电压、阶梯选择及____选择开关..99.用晶体管图示仪观察二极管正向特性时;应将X轴作用开关置于集电极电压;Y轴作用开关置于____100.数字式仪表基本上克服了 ;故准确度高A．摩擦误差 B．视觉误差 C．相角误差 D．变化误差101.电源电动势应当用来测量..A．高精度电压表 B．万用电桥C．万用表 D．电位差计102. SR-8型双踪示波器的电子开关有个工作状态..A．2 B．3 C．4 D．5103. JT-1型晶体管图示仪输出集电极电压的峰值是 V..A. 100B.200C.500D.1000104.用直流双臂电桥测量电阻时;被测电阻的电流端钮应接在电位端钮的 ..A．左侧 B．右侧 C．内侧 D．外倾105.测量1Q以下的小电阻;如果要求精度高;可选用 ..A．单臂电桥 B．万用表×1Q挡C．毫伏表 D．双臂电桥106.使用SR-8型双踪示波器时;找不到光点;可调整借以区光点的位置..A．X轴位移 B．y轴位移 C．辉度 D．寻迹107.测量电感大小时应选用 ..A．直流单臂电桥B．直流双臂电桥C．交流电桥 D．万用表108.在检修或更换主电路电流表时将电流互感器二次回路 ;拆下电流表..A．断开 B．短路C．不用处理 D．切掉熔断器109.高频信号发生器使用时频率调整旋钮改变主振荡回路的 ..A．可变电容 B．电压高低C．电流大小 D．可变电阻阻值110.晶体管图示仪测量晶体管时可以改变特性曲线族之间的间距.. A．阶梯选择 B．功耗电阻C．集电极一基极电流／电位 D．峰值范围111.示波器上观察到的波形是由完成..A．灯丝电压 B．偏转系统C．加速极电压力 D．聚焦极电压112.电流互感器的二次回路中必须加装熔断器..113.用万用表交流电压挡可以判别相线与零线..114.电压互感器的二次回路中;必须加熔断器..115.电容器的放电回路必须装设熔丝..116.电桥的灵敏度只取决于所用检流计的灵敏度;而与其他因素无关.. 117.改变直流单臂电桥的供电电压值;对电阻的测量精度也会产生影响.. 118.用直流双臂电桥测量电阻时;应使电桥电位接头的引出线比电流接头的引出线更靠近被测电阻..119.电视、示波器等电子显示设备的基本波形为矩形波和锯齿波..120.示波器上观察到的波形是由加速极电压完成的..121.直流电位差计在效果上等于电阻为零的电压表..122.使用JTr_i型晶体管图示仪;当阶梯选择开关置于“毫安／级”位置时;阶梯信号不会通过串联电阻;因此没有必要选择串联电阻的大小..123.按钮的触头允许通过的电流较小;一般不超过2A..124.起动按钮可选用白、灰和黑色;优先选用白色;也可以选用绿色.. 125.熔断器的选用首先应确定一一;再根据被保护电路的性质选择熔断器的类型..126.在选用热继电器时;一般情况下;热元件的整定电流为电动机额定电流的一倍..127.串励直流电动机的制动装置都采用____制动电磁铁..128.在设计时选用组合开关用于7kW以下电动机起动、停止时其额定电流应等于～一倍的电动机额定电流..129.整流变压器的容量可按____计算..130.在设计控制电路时;应避免出现____ 电路..131.热继电器的热元件整定电流Ifrw----Iwn132.制动电磁铁的行程主要根据机械制动装置一一的大小、动作时间及安装位置来确定..133.在过滤变压器油时;应先检查好滤油机并A．接好电源 B．接好地线 C．做好绝缘防护D．接好负载134．选择速度继电器时应根据机械设备的安装情况及额定工作电流选择合适的型号..135.电气设备标牌上英文词汇“control swith”的中文意思是136. stepping代表一____..137.进口电气设备标牌上的英文词汇“milling machine”的中文意思是 ..． A．数控铣 B．数控车C．控制板 D．控制装置138.进口设备标牌上的英文词汇“resolver”的中文意思是 ..A．变压器 B．电流互感器C．自整角机变压器 D．旋转变压器139.进口电气设备标牌上的英文词汇“senser”的中文意思是 ..A．传感器 B．报警器C．继电器 D．备用140.屯气设备标牌上英文词汇“asynchronous motor”的中文意思是 .. A．力矩电动机 B．异步电动机C．同步电动机 D．同步发电机141.电气设备标牌上的英文词汇“thyristor”的中文意思是 ..A．晶体管 B．稳压 C．逆变器 D．晶闸管142.西门子SIN840C控制系统的分辨率可达 mm..143.西门子SIN840C控制系统硬盘的工件程序存储区可达 ;基本上可以满足任何磨具加工程序的存放..A. 20MBB.30MBC.40MBD.60MB144.西门子SIN840C控制系统采用通道结构;最多可有通道..A．2 B．3 C．4 D．6145;阅读和分析数控机床电气原理图时;首先要分析 ..A．伺服驱动装置 B．数控装置C．测量反馈装置 D．联锁与保护环节146. Synchronizing代表同步的意思..147.在阅读数控机床技术说明书时;分析每一局部电路后还要进行哪些总体检查和识图才能了解其控制系统的总体内容148.阅读分析数控机床电气原理图的步骤有哪些149. SIN840C控制系统可以控制轴的数量达到15个;其中主要轴数最多可有____个..150.西门子SIN840C控制系统的PLC输入／输出可采用____结构;这样做可以简化接线并节省控制柜的空间.. 151.西门子SIN840C控制系统可以在线调试____程序152.维修电工的理论培训一般采用____ 的方法进行：153.理论培训的一般方法是____..154.理论培训教学中应有条理性和系统性;注意理论联系实际;培养学员的一一能力..155.进行理论培训时应结合本企业、一一一在生产技术、质量方面存在的问题进行分析; 并提出解决的方法..156.理论培训时结合本职业向学员介绍一些新技术、一一、新材料、新设备应用文献的内容也是十分必要的..157.指导操作的目的就是通过具体示范操作和现场技术指导训练;使学员的动手操作能力不断地提高;熟练掌握____..15 8．．是富有直观性的教学形式..159.指导操作是具体示范操作和一一一指导训练..160.通过指导操作使学员的____ 能力不断增强和提高;熟练掌握操作技能..161.在指导学员操作中;必须经常对学员加强____ 一教育..162.在指导操作和独立操作训练法中要求应注意让学员反复地进行一操作训练..163.一～．是培养和提高学员独立操作技能极为重要的方式和手段.. 164.____ ．的目的是通过课堂教学方式;使学员掌握维修电工本等级技术理论知识..165.具体指导操作的过程中;应采取集中指导的方法;也可采用个别指导的方法;并要做到“一 ..166.培训讲义的内容应由浅入深;并有一一..167.培训讲义的编写应首先明确培训对象的等级、培训内容、____和培训要求.. 168.对于没有定论或是没有根据的内容不要写进____..169．理论培训一般采用方法进行..A．直观教学 B．启发式教学 C．形象教学 D．课堂讲授170.进行理论教学培训时;除依据教材外应结合本职业介绍一些的方面的内容..A．“四新”应用 B．案例C．学员感兴趣 D．科技动态171.理论培训讲义的内容应 ;并有条理性和系统性..A．由浅入深 B．简明扼要C．面面俱到 D．具有较深的172.通过使学员动手能力不断增强和提高;熟练掌握操作技能..A．示范操作 B．安全教育C．现场技术指导 D．指导操作173.维修电工培训指导的过程中;可以采用集中指导的方法;也可以采用个别指导的方法..174.对于一些新工艺等还没有定论;即未公认的技术是不能写进讲义的..175.指导操作的目的是为了显示操作者的技术水平;使学员的能力得以提高..176.示范操作法是富有直观性的教学形式..177.现场教学是最直观的指导操作的教学方法..178.指导操作就是通过具体示范操作和现场技术指导训练;使学员的动手操作能力不断增强和提高..179.一____系列标准是国际标准化组织发布的有关环境管理的系列标准.. 180.____一一是质量管理和质量体系要素指南..181. ISO是____～____的缩写..182. IS014000系列标准是一．发布的有关环境管理的系列标准..183. IS09000族标准中;____ 一是支持性标准;是质量保证要求的实施指南..184. IS09000族标准包括质量术语标准、质量技术标准及一____系列标准.. 185.制定IS014000系列标准的直接原因是环境的____一..186.应用IS09000族标准;建立质量体系的步骤包括选择质量保证模式、___ _一签定合同、对合同草案的评审及供方建立质量体系..187. IS01400系列标准是国际标准化组织于1996年7月公布的有关～～的系列标准;是继 IS09000族标准之后的又一个重大的国际标准.. 188.质量管理活动方案的内容包括制定该方案的一一、准备采取的措施、要达到的目的、完成日期、主要负责人等.189. ISO系列标准中;IS09001~IS09003是一____标准;用于外部的质量保证.. 190. CIMS主要包括经营管理功能、工程设计自动化、生产制造自动化和一一..191. CIMS是____ 一的缩写..192.精益生产方式中;产品开发采用的是一一____一一方法..193.维修电工班组主要是为____ 服务的..194.提高劳动生产率的目的是一一积累资金;加速国民经济的发展和实现社会主义现代化..195.维修电工班组主要是为生产服务的;活动课题一般都需要围绕提高___ _;保证设备正常运转而提出..196.提高劳动生产率必须设法缩短所占比例大的那些因素;降低__一____;使劳动生产率有明显地提高.. ‘197.生产工人在生产班内完成生产任务所需要的直接和间接的全部工时消耗称为工时定额中的________..198.生产工人在工作班制度工时的消耗可分为定额时间和一____时间..199.计算机集成制造系统包含的内容为：计算机辅助设计、计算机辅助制造、_ ___和计算机辅助辅助管理..200.计算机集成制造系统CIMS由管理信息、技术信息、一和质量管理四个系统组成..201.精益是适用于现代制造企业的组织管理方法;以“人”为中心;以“简化”为手段;以一一为最终目标;增强企业适应市场的应变能力..202. IS09000族标准中是指导性标准..A. IS09000—11B.IS09001～IS09003C.IS09004～11203. IS09000族标准中是基本性标准..A. IS09004-1B.IS09004-2C.IS09004～9003204. IS09000族标准与TQC的差别在于；IS09000族标准是从立场上所规定的质量保证..A．设计者 B．采购者 C．供应者 D．操作者205. IS014000系列标准是有关的系列标准..A．IS09000族标准补充 B．环境管理C．环保质量 D．质量管理206.制定IS014000系列标准的直接原因是 ..A．环境的日益恶化 B．环境的污染 C．产品的性能的下降207.精益生产的要求做法是 ..A．丰田生产方式 B．福特生产方式C．准时化生产方式 D．自动化生产方式208.由主生产计划MP3、物料需求计划MRP、生产进度计划DS、能力需求计划 CRP 构成 ..A．精益生产计划 B．制造资源计划MRPⅡC．看板管理计划 D．全面生产管理计划209. 是一种生产现场物流控制系统..A．生产同步化 B．看板管理C．质量管理 D．生产均衡化210.准时化生产方式企业的经营目标是 ..A．安全 B．质量 C..利润 D．环保211. 适用于现代制造企业的组织管理方法..A．精益生产 B．规模化生产C．现代化生产 D．自动化生产212.维修电工班组完成一个阶段的质量活动课题后;所写成果报告应包括课题活动的的全部内容、已经达到的质量水平、目前存在的问题和今后的打算..A．计划一实施一检查一总结 B．计划一检查一实施一总结C．计划一实施一总结一总结 D．实施一计划一检查一总结213.计算机集成制造系统的功能不包括 ..A．经营管理功能 B．工程设计自动化C．生产设计自动化 D．销售自动化214.计算机控制系统是依靠来满足不同类型机床的要求的;因此具有良好的柔性和可靠性;A．硬件 B．软件 C．控制装置 D．执行机构215.计算机制造系统CIMS不包含的内容是 ..A．计算机辅助设计CAD B．计算机辅助制造CAMC．计算机辅助管理 D．计算机数据管理结构216.精益生产是适用于现代制造业的组织管理方法..精益生产的主要做法是准时化生产方式..217. IS09000族标准中IS09004-l是支持性标准;是质量保证要求的实施指南.. 218.制定IS014000系列标准的直接原因是产品质量的提高..219.缩短基本时间是提高劳动生产率的主要措施之一..220.计算机集成制造系统的技术信息分系统包括：计算机辅助设计CAD、计算机辅助工艺CAPP、数控程序编制NCP和柔性制造系统FMS..221.计算机集成制造系统着重解决产品设计和经营管理中的系统信息集成;缩短了产品开发设计和制造周期..222.精益生产的主要做法是准时化生产方式JIT;JIT生产方式力图通过“基本排除浪费”来达到生产目标..1．在维修直流电机时;对各绕组之间做耐压试验;其试验电压用___ _流电.. 2．用快速热电偶测温属于一一..3．热电偶输出的____ 一是从零逐渐上升到相应的温度后不再上升呈平台值..4．大修中必须注意检查____ ;保证接地系统处于完好状态..5．在电气线路维护检修中要遵循____ 一操作..6．进行大修设备在管内重新穿线时;____导线有接头..7..大修结束后;对接线检查无误后必须进行____合格后;才能办理检修设备移交手续..8．液压系统维修时;本着“先外后内;________;先洗后修”的原则..9．系统输出量产生反作用的信号称为____..10.在转速负反馈系统中;闭环系统的转速降减为开环系统转速降的一倍..11.旋转变压器是一种输出电压随转子一____变化的信号元件..12．步进电动机工作时;每输入一个——一电动机就转过一个角度或前进一步..13.数字式万用表一般都是____ 显示器..14.莫尔条纹是____方向..15.直线感应同步器的定尺绕组是 ..A．连续绕组 B..分段绕组C-正弦绕组 D．余弦绕组16.直线感应同步器定尺与滑尺的间隙为 ..A. 0.1+0.05 mmB.0.25 +0.05 mmC. 0.5+0.05 mmD.1.0+0.05 mm17.测量轧钢机轧制力时通常选用作传感器..A．压力传感器 B．压磁传感器C．霍尔传感器 D．压电传感器18.测温仪的主机部分由A/D转换器; 系列单片机最小系统及人机对话通道组成..A．280 B．MCS-51 C．32位 D．16位19.测温仪分为两部分;即部分及主机部分..A．探头 B．热电隅C．热敏电阻 D．传感器20.识读J50数控系统电气图的第二步是 ..A．分析数控装置 B．分析测量反馈装置C．分析伺服系统装置 D．分析输入／输出设备21.识读完J50数控系统电气原理图以后;还要进行 ..A．分析联锁 B一总体检查C．记录 D一总结22．修理工作中;要按设备进行修复;严格把握修理的质量关;不降低设备原。
维修电工高级技师
维修电工高级技师复习资料一、填空题1、变频器所采用的制动方式一般有直流制动、能耗制动、回馈制动等几种。
2、通用变频器按控制方式分为 U/f控制、转差频率控制、矢量控制三类。
3、变频器输出侧不允许接电容器，也不允许接电容式单相电动机。
4、PLC在一个扫描周期的工作过程分为自诊断、与编程器通讯、读入现场信号、执行用户程序、输出结果五个阶段。
5、PLC的应用程序的表达方式分为梯形图、指令表、逻辑功能图、高级语言四种：6、PLC的工作原理是周期循环扫描，根本分为三个阶段进展，即输入采样阶段、程序执行阶段和输出刷新阶段。
7、一台通用的PLC一般由 CPU 、存储器、输入/输出组件、编程器与电源几局部组成。
8、变频器的运行控制键REV和FWD中文的意思分别代表反转和正转。
9、机械技术是机电一体化的根底。
10、在计算机与信息处理技术中，计算机是实现信息处理的工具。
11、系统技术是从全面的角度和系统的目的出发，以整体的概念组织应用各种相关技术。
12、自动控制技术的内容广泛，它包括高精度定位、自适应、自诊断、校正、补偿、再现、检索等控制。
13、传感与检测是系统的感受器官，是将被侧量的信号变换成系统可以识别的，具有确定对应关系的有用信号。
14、伺服传动是由计算机通过界面与电动、气动、液压等类型的传动装置连接，从而实现各种运动的技术。
15、现有的柔性制造系统大致分专用型、监视型和随机任务型3种类型。
16、示波器中水平扫描信号发生器产生的是_锯齿波。
17.操作晶体图示仪时，特别注意功耗电压、接替选择与_峰值X 围伺服驱动装置_。
19. 触电者_有心跳无呼吸_时，应进展人工呼吸。
20、伺服系统的作用是承受来自数控装置〔C〕的指令信号，经_放大转换_、驱动机床执行元件随_脉冲指令_运动，并保证动作的快速和准确。
21、在自动控制系统中，输出量能够以一定准确度跟随输入量的变化而变化的系统称之为_伺服系统_。
22、伺服驱动装置通过驱动主轴和_进给_来实现机床运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习（1）
一、填空题
l、比较开环和闭环控制系统可见：开环系统由给定信号值控制，闭环系统由偏差信号值控制。
2、恒值控制系统的特点是输入信号某个常数，程序控制系统的特点是输入信号按照一种预先知道的时间函数
变化，随动系统的特点是输入信号随时间任意变化的函数。
3、I控制器的输出信号与输入信号对时间的积分成正比。
4、传感器的静态特性是线性度、灵敏度、重复性。
5、双闭环调速系统中的ASR为转速调节器，ACR为电流调节器，两者之间串级联接。
6、三菱PLC的M8002具有初始化功能。
7、由脉宽调制变换器向直流电动机电枢供电的自动控制系统称为直流脉宽调速系统。
8、PLC开关量输出接口按输出开关器件的不同分继电器输出、晶体管输出和晶闸管输出。
9、触摸屏一般通过串行接口与计算机、PLC等外围设备连接通信。
10、变频调速恒压频比控制方式的特点是（U
1/f
1
=C），实用中在低频时常采用定子压降补偿的方法增强带载
能力。
二、选择题
l、PID控制器的输入信号是( B )。
(A)给定值(3)偏差信号(C)扰动信号(D)反馈信号
2、电压负反馈加电流正反馈的直流调速系统中，电流正反馈环节是( A )反馈环节。
(A)是补偿环节，而不是(B)不是补偿环节，而是
(C)是补偿环节，也是（D）不是补偿环节，而不是
5、触摸屏实现数值输入时，要对应PLC内部( C )
(A)输入点X (B)输出点Y (C)数据存贮器(D)定时器
三、判断题(将判断结果填入括号中，正确的打“√”，错误的打“×”，每题2分，共20分)
(×)l、在自动控制系统中，若反馈电压是正电压，则该系统是负反馈系统。
(×)2、热电偶传感器是利用金属导体的阻值随温度变化而变化的原理进行测温的。
(×)3、传感器的动态特性主要由力学量、电学量和热学量来描述。
(√)4、任何一个控制系统都是由被控对象和控制器两大部分所组成。
(×)5、静差率与机械特性有关，特性越硬，静差率越大。
(√)6、SPWM各脉冲的幅值是相等的。
(√)7、定时器定时设定值可以用数据寄存器设定。
(√)8、PLC扫描周期主要取决于程序的长短。
(×)9、F940GOT与外围设备连接的接口只能是RS232。
(×)10、触摸屏具有输入和输出的控制功能。
四、问答题
1、简述自动控制系统的特征。
答：特征有三：①结构上系统必须具有反馈装置，以求取得偏差信号△u；②由偏差△u产生控制作用，以便纠正偏差；③控制的目的是力图减小或消除偏差，使被控制量尽量接近期望值。
2、采用PWM方式构成的逆变器具有什么功能?试简述其主要特点。
答：具有调压和变频的功能。
主要特点是体积小，重量轻，可靠性高，调节速度快，动态响应好，能提供较好的逆变器输出电压和电流波形，能提高逆变器对交流电网的功率因数
3．运行下图程序。
XO为按钮控制，YO控制灯，问X0至少应吸合多长时间，Y0控制的灯才亮?
答：50分钟。
五、编程题
l、设计如图的振荡灯光控制电路，请画出PLC的I／O分配圈、梯形图。
答：I／O分配图
梯形图
六、绘图题
1．请根据某水温控制系统图绘出控制系统的方框图。
2．说明该系统的被控量和被控对象。
答：
2.被控对象：水箱；被控量：水温。
复习（15）
二、选择题
4、电压型变频器的直流回路滤波环节采用( A )。
(A)电容器(B)电抗器(C)晶闸管(D)二极管
四、问答题
3、运行下图程序。
X0为按钮控制，Y0控制灯，问X0至少应吸合多长时间，Y0控制的灯才亮?
答：2500s
五、编程题
2、设计一个对鼓风机与引风机控制的电路程序。
要求：(1)开机时首先起动引风机，引风机指示灯亮，10秒后自动起动鼓风机，鼓风机指示-灯亮；
(2)停机时首先关断鼓风机，鼓风机指示灯灭，经20秒后自动关断引风机和引风机指示灯，设开机输入
信号由X0实现，关机由xl实现。
鼓风机起动控制和指示灯由Y0和Y1实现，引风机起动控制与指示灯控制由Y2和Y3实现。
请画出PLC的I／O分配图和梯形图。
答：I／O分配图:
梯形图：
复习（16）
一、填空题
l、串行数据传送方式，可分为单工半、双工、全双工。
2、异步串行通信接口标准，可分为RS232、RS422、RS485。
三、判断题
(×)1、三菱FR变频器采用RS232接口。
(√)2、FXON—3A模块在恒压供水中起着监测管网压力，实现恒压调节的作用。
(×)3、恒压供水中的压力传感器是电流传感器，液面传感器是电压传感器。
(×)9、触摸屏通过I/O信号控制的方式与PLC交流信息。
四、问答题
3、执行如下图程序，D100的值是多少?
答：D100的值是HA26B
五、编程题
l、炉温控制系统设允许炉温的下限值放在D0中，上限值放在D2中，实测炉温放在D1中，按下启动按钮，系统开始工作。
当实测炉温低于允许炉温下限值时，加热器工作、恒温器停止；当实测炉温高于允许炉温上限值时，加热器、恒温器停止；当实测炉温在允许炉温上、下限值之间维持时，恒温器工作。
按下停止按钮，系统停止。
请画出PLC的I／O分配图和梯形图。
答：I/O图：
梯形图：。
