热工专业技能竞赛题型探讨
热工专业技能竞赛题型探讨孙长生;郑渭建;胡伯勇【摘要】结合参加热工专业技能竞赛命题经历,介绍了2008年以来全国各发电集团公司举办热工专业技能竞赛的命题指导思想,对理论试卷内容、题型、竞赛方式和各集团的操作竞赛题型进行了综述,对理论试题的各种题型和软实操试题的逻辑查错与纠错题、测量系统题、自动控制逻辑组态题的解题要点举例进行了分析,通过技能竞赛促进热工专业队伍素质的提高.【期刊名称】《浙江电力》【年(卷),期】2012(031)009【总页数】6页(P67-71,78)【关键词】热工;技能;竞赛;题型;探讨【作者】孙长生;郑渭建;胡伯勇【作者单位】浙江省电力公司电力科学研究院,杭州310014;浙能集团技术中心,杭州 310052;浙能嘉兴发电有限公司,浙江平湖314201【正文语种】中文【中图分类】G71随着新建火力发电机组容量的不断增大和机组数量的不断增加，热控系统的控制范围不断扩大，在机组安全稳定、经济、节能环保运行中发挥重要作用。
全国各发电集团公司充分认识到热控专业人才对安全生产以及电力企业未来发展的重要性，浙能源、华电、中电投、国电、神华、大唐等集团公司（以下英文字母替代集团名称），都先后举办了集团内的热工专业技能竞赛。
在选拔人才的同时，推动了热工专业人员培训工作深入和专业人员技术素质的提高。
笔者作为热工专业竞赛命题参与者，通过交流竞赛命题的指导思想，对题型进行分析，供热工专业人员参考。
1.1 命题指导思想热工技能竞赛的命题力求贴近生产实际，突出技术技能含量和对系统可靠性要求的理解，其指导思想是：考查选手掌握现代化生产关键岗位上的操作技术和综合技能，现场问题判断与故障分析查找处理、逻辑错误分析、热工系统的优化等能力。
在体现现代热工技术的同时，展现热工技术的未来发展趋向。
1.2 理论竞赛试卷（1）试卷内容。
除E集团举办的热工程控竞赛未涉及自动控制的内容外，其他各集团公司的试卷基本都涵盖了现场测量、自动调节、保护联锁、可编程逻辑控制器（PLC）、分散控制系统（DCS）、数字电液控制系统（DEH）、安装调试、检修运行维护、监督管理、逻辑优化、反事故措施、事故分析等整个热工专业内容。
（2）试卷题型。
A集团除有填空题外，其他题型与B，C，E集团相同，都由单选题、多选题、判断题、简答题和论述题组成，D和F集团题型由单选题、判断题、绘图题、计算题、简答题和论述题组成。
（3）竞赛方式。
A集团采用热工自动化技术培训考试软件在计算机上进行，客观题自动评分，主观题每份试卷2人以上评分。
其他集团均采用纸卷进行，但评卷方式有所不同，其中：B集团由外聘裁判与集团技术中心组人员共同评卷，C，E和F集团均由外聘3位裁判组评卷；D集团由裁判人员评判，裁判长复评。
1.3 操作竞赛1.3.1 A集团操作竞赛题型题型由故障分析处理、基础操作、PLC控制电动门组态及调试、DCS控制系统组态操作构成，其中：（1）故障分析处理竞赛题由测量系统故障分析、自动系统故障分析、保护系统故障分析3题组成，每人根据个人专业熟悉程度，任选1题在计算机上进行答卷。
（2）基础操作题由压力表校验、热电偶校验，电动门故障排除与调整3项组成，每人考1项，现场抽签决定选手的竞赛项目。
（3）PLC控制电动门组态及调试，选手可在AB、GE、MODICOM和西门子4种PLC中任选1种（竞赛报名阶段，选手自由选报确定），竞赛时模拟现场实际工作过程进行（开工作票、填写安全事项等）。
（4）DCS控制逻辑组态，选手可在ABB、和利时、OVATION、新华4种控制系统中任选1种，设备选择与竞赛内容与（3）相同。
1.3.2 E集团操作竞赛只有软操部份，由逻辑错误分析查找修改、热工程控逻辑综合设计、热工保护逻辑综合设计3题组成，竞赛时间分别是2 h，2 h，3 h，分3个半天，所有选手都通过跨DCS平台操作竞赛及自动评价系统连接服务器和选手自备电脑同场进行。
跨DCS平台操作竞赛及自动评价系统是E集团研究院在相关单位配合下开发。
该系统根据技能大赛的技术要求，利用DCS设计技术和激励式仿真技术，采用工控领域内最新的软件设计技术，构建不同DCS厂家的组态环境，提供灵活的可视化逻辑组态工具，为选手提供熟悉的组态画面。
系统可以在参赛选手的笔记本电脑上独立运行，有效地解决了实操比赛中不同发电公司选手使用不同种类DCS而无法在同一平台竞技的难题。
系统公开地进行自动阅卷，客观公正地对参赛选手的组态结果进行评分，全过程消除主观因素带来的影响，同时减少竞赛人力、物力和费用的投入，开创了国内同类型比赛的先河。
1.3.3 B，C集团操作竞赛B，C集团分别采用各自集团公司主流分散控制系统，配置20套装置，操作竞赛的题型基本相似，每个选手的竞赛时间都是2 h，选手与裁判及选手间全部采取隔离措施，同一天赛完，其中：（1）基础操作部份，B集团由变送器校验、温度信号测量与接线、接入信号与数据处理（系统）组成；C集团由压力表校验、DCS现场故障定位等组成。
（2）软操作部份，B集团由顺序控制系统（SCS）逻辑组态查错、锅炉保护与吹灰、比例-积分-微分控制（PID）参数整定（闭环）、子组设备故障排查、工艺设备组态等组成。
C集团由模拟量控制系统（MCS）控制回路组态与调整、跳闸条件首出记录逻辑组态与调试和SCS设备逻辑组态（包括过程画面组态）组成。
1.3.4 E、F集团操作竞赛E、F集团竞赛分别配置硬操作装置5套和10套，参赛选手为60人和138人，操作竞赛的题型基本相似，其中：（1）基础操作部份，E和F集团都由压力表校验、气动门配管、接线和调试等部份组成，E集团2011年竞赛还增加热电偶校验项目。
（2）系统组态操作部份，E集团采用福克斯波罗I/A分散控制系统，2010年竞赛内容有计算机辅助设计（CAD）绘图、逻辑组态和调试，2011年竞赛增加与THJ-3过程控制对象连接与调试内容。
F集团则采用该集团基本都未应用的分散控制系统，命题组与厂家人员针对该系统逻辑组态环境、专门研发了自动系统仿真功能考试软件和自动评价系统进行，竞赛内容有控制逻辑纠错、保护逻辑设计、热工自动调节系统设计和参数整定及故障快速排查诊断。
1.4 同台竞赛A集团竞赛中，还安排前3项竞赛排位前6名的参赛队，在闭幕式前进行同台竞赛，进行必答题、风险题（10分、20分、30分中任选）和抢答题3种形式的竞赛。
除了竞赛选手的专业知识外，还测试了竞赛选手的心理素质。
2.1 理论典型试题分析理论试题要求选手既要求有扎实的理论基础，又要求有丰富的现场实际经验，还要求有一定的热力系统知识，强调了机组热工系统故障分析查找和反措的制定能力。
此外还需要细心，否则难以取得好成绩。
比如，单选、多选题中的选项和判断题，粗看时似乎难以分辨错对，只有专业知识扎实，并认真学习指定的参考资料，具有高度的安全意识和细心分析的选手，才能选出正确的答案，下面举题分析。
2.1.1 考查现场的事故分析能力例1：某机组因为进行汽轮机试验要将转速信号接到试验仪器录波器中，在现场接线盒A转速信号端子处连接录波器时，转速信号无显示，恢复原状，查原因未发现问题。
再改接旁边的转速B信号后，转速信号无显示，但此时机组跳闸。
排除过程人为原因和与过程无关的其他因素，请分析引起机组跳闸的最大可能原因是（）。
A.录波器有问题、造成信号短路；B.DEH内转速信号自锁并设置为手动复归；C.二次连接造成三选二逻辑满足；D.第二次接线时不小心造成接线松动。
分析：本题为事故分析题，答案为ABC，虽未交待但选手应该知道，转速保护信号是三选二逻辑，其中“改接旁边的转速B信号，转速信号无显示，但此时机组跳机”表明D选项不成立。
根据“排除过程人为原因和与过程无关的其他因素”和用录波器二次测试A，B转速信号等，可分析出ABC都是造成机组跳闸的可能原因。
2.1.2 考查选手逻辑分析和优化能力例2：图1为某交流润滑油泵原联锁逻辑，请分析其工作过程和存在的缺陷，并从提高逻辑运行可靠性的角度出发，试着对图1进行优化，画出优化后逻辑图。
分析：转速小于2 850 r/min或润滑油压低Ⅰ值且联锁开关投入时发出脉冲，启动交流油泵。
当转速小于2 850 r/min信号或润滑油压低Ⅰ值信号中的任一个出现，将屏蔽掉另一个信号（除非前面出现的信号消失，后面出现的信号才能起作用），即只联锁启动1次。
若交流润滑油泵联锁启动，再人为停止，后续发出的信号将不能启动交流油泵。
为此需要将脉冲功能块移到“转速小于2 850 r/min”和“汽轮机跳闸”开关量输入信号处，取消对“润滑油压低Ⅰ值”的作用。
在联锁投入时，“润滑油压低Ⅰ值”的信号只要一出现，就可以联锁启动交流润滑油泵。
为了增强保护的可靠性，增加汽轮机跳闸后直接联锁启动逻辑。
优化后逻辑如图2所示。
本题为逻辑分析和优化知识题，考查选手逻辑分析理解和进行逻辑优化的能力。
同时提醒选手，设计院或制造厂提供给的逻辑设计可能存在不完善之处，应认真对逻辑进行分析，发现问题提交相关部门进行会诊。
2.2 软实操题分析在新机组逻辑设计或运行机组检修时，为避免逻辑设计不当而造成机组跳闸，需要热工专业人员对系统进行分析，理清相关量的关系，正确设计完善的逻辑，提高设备的安全、可靠性。
竞赛命题充分考虑了这一需要，将逻辑解读、分析能力和提高系统逻辑完善优化水平作为重点进行竞赛。
并设计成自动评卷，下面举例分析该类题型竞赛要点。
某600 MW机组没有设计快速甩负荷（FCB）功能，某次在较高负荷工况下主变压器异常跳闸，汽轮机转速升高较快，存在安全隐患。
为提高主变压器非正常跳闸时机组的安全性，设计增加了系统负荷在30%以上时如主变压器开关跳闸，直接触发主燃料跳闸（MFT）保护动作，逻辑如图3所示，其中MW为发电机功率信号，请选手根据可靠性要求，对给出的逻辑进行分析，标出认为不合理的逻辑，并将组态修改正确。
根据本题题意，设计该保护的目的是为了快速触发MFT，保证汽轮机的安全。
但在本题给出的逻辑中有2个问题：（1）增加2个ON迟延，看起来是为了防止信号抖动，实际上是与保护设计的目的违背的；而且主变压器已有三取二，同时主变压器跳闸、负荷曾经在高位、现负荷已经至低位3个信号与门表征该保护工况，通过判断这些综合条件，可以排除误动的可能性，一旦这些综合条件满足，保护系统必须立即动作，不应再考虑任何迟延。
（2）机组跳闸，MW将快速下跌为0，设置信号速率限制逻辑会闭锁保护输出，因此逻辑中MW小于50保护条件中，MW信号设置速率判据是错误的设计。
评价参考逻辑示意如图4所示。
本题的错误标识和逻辑修改的得分率较低，说明选手对系统的分析水平和专业拓展方面需要提高。
从选手的解答情况看，有一定数量的选手知道去除“主变压器开关三取二”跳闸条件的2 s迟延，但知道去除“机组功率低”条件2 s迟延的选手很少，说明并没有真正理解该保护的目的，该保护的重点是快速、准确动作，相对来说防止拒动是重点，本身保护条件的设置已经很可靠，防误动并不是主因。
【VIP专享】热工比武试题
出题人：卢新
8. 电子计数式转速表是理想的转速测量装置，它采用的是（ B ）式测量原理。 （A）接触式；（B）非接触式；（C）接触式和非接触式都可以。
9. 凝汽器水位测量装置严禁装设 （A） （A）排污阀；（B）平衡阀；（C）三通阀；（D）三组阀。
10. 不带有压力补偿的平衡装置，在同一实际水位下，若压力降低，仪表显示的水位（ B ）。 （A）上升 ；（B）下降；（C）不变；（D）不确定。

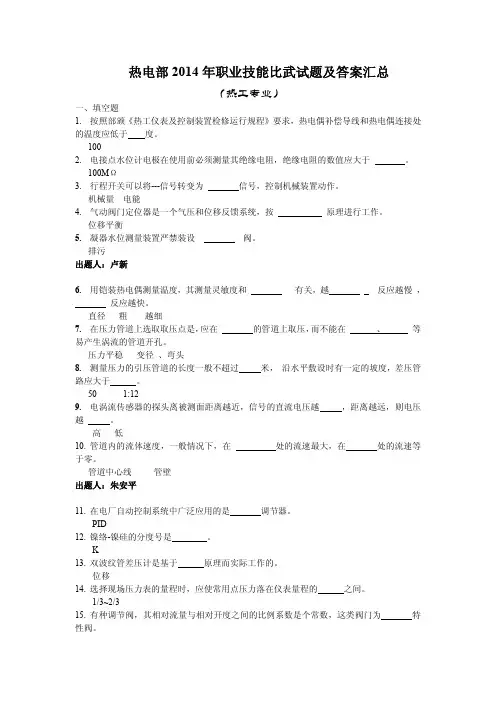

热电部 2014 年职业技能比武试题及答案汇总
（热工专业）
一、填空题
1. 按照部颁《热工仪表及控制装置检修运行规程》要求，热电偶补偿导线和热电偶连接处
的温度应低于 度。
100
2. 电接点水位计电极在使用前必须测量其绝缘电阻，绝缘电阻的数值应大于
。
100MΩ
3. 行程开关可以将---信号转变为
信号，控制机械装置动作。
烧情况。
过剩空气系数
30. 执行器包括
和
两部分。
调节机构 执行机构
31. 热 电 部 现 场 有 火 灾 报 警 在 线 监 测 系 统 4 套 ， 分 别 用 于 监
控
、
、
、
区域
#3、#4、#5、#6 炉，A、B 套脱硫，#5 机，电气网架
出题人：唐玉东
32. 我厂 3、5、#6 炉#4 机 DCS 系统采用的是和利时
压力平稳 变径 、弯头
8. 测量压力的引压管道的长度一般不超过 米， 沿水平敷设时有一定的坡度，差压管
路应大于
。
50
1:12
9. 电涡流传感器的探头离被测面距离越近，信号的直流电压越 ，距离越远，则电压
越
。
高低
热工新题库(问答)
四、问答题1、给水全程自动调节系统的任务是什么？答:给水全程自动调节系统的任务是在锅炉启动、停炉和正常运行过程中控制锅炉的给水量，以保证汽包水位允许的范围内变化，对锅炉的水循环和省煤器起保护作用。
2、300MW汽轮机TSI包括哪些参数的测量？答:转速、轴向位移、汽缸热膨胀、胀差、轴弯曲、轴承温度、推力瓦温度、轴振动、轴承振动等监视3、热电偶的误差来源主要有哪几个方面?答：热电偶的误差来源主要有下面四个方面：(1)分度误差：由于热电偶材料成分不符合要求和材料的均匀性差等原因，使热电偶的热电性质与统一的分度表之间产生分度误差。
(2)补偿导线所致误差：由于补偿导线和热电偶材料在100℃以下的热电性质不同将产生误差。
(3)参比端温度变化引起的误差：在利用补偿电桥法进行参比端温度补偿时，由于不能完全补偿而产生误差。
(4)由于热电偶变质，使热电性质变化而产生误差。
4、汽轮机交流润滑油泵连锁启动条件？答: 1）汽机转速低于2850r/min2）主油泵出口油压低于1.7MPa3）润滑油压低于0.069MPa5、汽轮机直流润滑油泵连锁启动条件？答: 1) 润滑油压低于0.059MPa2）润滑油压低于0.069MPa，且交流润滑油泵未联启6、对于测量蒸汽流量的节流装置，在取压口装设冷凝器的作用是什么？答:使节流件与差压计之间的导压管中的被测蒸汽冷凝，并使正负导压管中的冷凝液面有相等的恒定高度。
7、常用的计量方法有哪些？答:直接计量法、间接计量法、微差计量法、补偿计量法、静态计量法、动态计量法8、PID自动调节器有哪些整定参数？答:比例带、积分时间、微分时间9、什么是调节对象？答:被控的生产设备或生产过程称为调节对象10、为什么在实际使用中不单独使用积分调节器？答:因为采用积分调节器的调节系统，其过渡过程进行的相当缓慢，而且被调量的波动幅度较大，因此，一般不单独使用积分调节器，而只是把它作为一种辅助的调节器来使用。
11、根据25项反措规定，当汽包水位测点出现故障，汽包水位导致MFT是如何判断的？答: 根据25项反措的要求我厂汽包水位保护测点为三取二原则，当有一点发生坏质量时自动改为二取一原则，当有两点发生坏质量时自动改为一取一原则。
热控专业考试试题-热工自动技能鉴定-论述题
1.>试述实现单元机组协调控制的意义。
答案：(1)实现单元机组协调控制能提高机组对负荷指令的响应速度，有利于电网的安全经济运行。
(2)从单元机组而言，实现协调控制，可以保证机组主要运行参数稳定，监控和保护功能完善，提高了负荷大幅度升降时机组运行的安全性。
(3)实现协调控制，减少了操作，减轻了运行人员的劳动强度。
(4)实现协调控制，可减小运行参数偏差(尤其是主汽压力)，提高调节质量，提高机组经济效益。
2.>试述为什么要维持除氧器水箱水位稳定?答案：除氧器的下部是除氧水箱，它是用来储存锅炉给水的。
水箱内的给水通过给水泵送到锅炉省煤器。
维持除氧器水箱水位稳定，就是维持给水泵进口压力稳定，还有利于给水泵的安全运行(水位太低，可能使给水泵进口汽化)，同时可保证除氧效果(水位太高，可能淹没除氧头，影响除氧效果)。
当多台除氧器并列运行时，除氧器水箱之间均用水连通管接通，这对锅炉安全运行更为有利，但水箱之间容易造成水位波动，互相影响。
因此，一般都要进行水位自动调节。
3.>试述气动阀门定位器有哪些作用?答案：气动阀门定位器接受调节器的输出信号，并将信号放大后去控制气动执行器；同时它又接受阀杆位移量的负反馈作用。
所以说，定位器和执行器组成了一个闭环回路，使执行器的性能大为改善。
其主要作用如下：(1)消除执行器薄膜和弹簧的不稳定性及各可动部分的干摩擦影响，提高了调节阀的精确度和可靠性，实现准确定位。
(2)增大执行器的输出功率，减小调节信号的传递滞后，加快阀杆移动速度。
(3)改变调节阀的流量特性。
4.>试述比例、积分、微分三种调节规律的作用各是什么? 其调整原则是什么?答案：比例调节规律的作用是，偏差一出现就能及时调节，但调节作用同偏差量是成比例的，调节终了会产生静态偏差(简称静差)。
积分调节规律的作用是，只要有偏差，就有调节作用，直到偏差为零，因此它能消除偏差。
但积分作用过强，又会使调节作用过强，引起被调参数超调，甚至产生振荡。
XXXXX热工技能竞赛理论试卷(含答案)分析
XXXX 粉公司2013年热工技能竞赛理论试卷【1】下面几种热电偶中，线性较好的是 热电偶，其温度与热电势关系近似于直线关系。
A.粕镂10-粕 B.银铭-银硅 C.银铭-康铜 D.铜-康铜 【2】按国家检定规程要求，称重传感器的综合允许误差，应不大于所配皮带秤最大允许误差的 A.10 B.20 C.30 D.40 【3】 不服从均匀分布规律的是 。
A.工作环境温度引起的误差 B.数字仪表的量化误差（±1）和数字计算中舍入的修约误差 C.一些只知误差出现的大致范围，而不清楚分布规律的误差 D.仪器的刻度差引起的误差和最小分辨率限制引起的误差址线 地题编合勿邮 请内封线封密:密 位单【4】在串级汽温调节系统中，副调节器可选用动作规律，以使的工作频率。
A. PI内回路有较低B. P或PD 内回路有较高C. PID 外回路有较高D. PD 内回路有较低【5】如果氧化错氧量计钻头安装处不密封有泄漏时，氧化错氧量计指示将 ;如运行时间久, 指示将。
A.偏大偏小B.偏小偏大C.偏大偏大D.偏小偏小【6】气体介质压力测量时，其测点位置应取在工艺管道的。
A.管道的水平中心线两侧B.下半部与管道的水平中心线成45o夹角的范围内C.管道的上半部D.ABC均可以【7】不能作为提高火电机组AGC负荷响应速度的主要途径的是。
A.采用BF和定压工作方式B.采用TF和滑压工作方式C.适当降低运行参数设定值D.增强煤量和一次风量的前馈作用【8】协调控制系统中，控制方式切换优先级顺序是。
A.闭锁力口或减RUNBACK RD/RUPB.RD/RUP 闭锁力口或减RUNBACKC.RD/RUP RUNBACK 闭锁力口或减D.RUNBACK RD/RUP 闭锁力口或减【9】检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到线头遗留，此时小王。
A.应先用绝缘物将裸露线包扎后放入接线槽中，待机组运行稳定后，再查明原因处理B.为防止处理过程中发生异常，可暂不作任何处理，待机组运行稳定后，再查明原因处理错头积灰严重时，氧化错氧量计FSSS柜时，发现柜内有裸露彳立单C.应先用绝缘物包扎裸露线，然后立即汇报，等待指示D.应立即汇报，设备主人应立即查明原因予以恢复；若为无用线，及时用绝缘物将裸露线包扎后放入接线槽中 【10】 系统电源应设计有可靠的后备手段（如采用 UPS 电源），备用电源的切换时间应小于 ms （应保证控制器不能初始化）。
电力系统热工专业技能竞赛理论试卷及答案
电力系统热工专业技能竞赛理论试卷答案一、单选题《火力发电厂热工自动化系统检修运行维护规程》的适用性，下列说法正．DL/T 774-20041 A ）。
确的是（适用于以采用分散控制系统的火力发电机组为主，其热工自动化系统的检修和日常运 A.行维护；不适用于未采用分散控制系统的火力发电机组，其热工自动化系统的检修和日常运行B.维护；C.不适用于火力发电基建机组热工自动化设备的安装、调试和试验；.D. DL/T 774-2004是强制性标准。
）个月宜进行一次。
DAS测量系统的综合误差抽检每（ C ２．D. 12； C. 6；B. 3 A. 1；C ）。
３．数字式仪表的允许误差计算公式，用准确度等级的表示方式是（1刻度。
D. 0.2%±C.△=±a% FS; △max=A.△士K; B.=±[a%FS十b];４．经校验，确认某机组主蒸汽温度测量用热电偶(K分度)精度等级为Ⅱ级，显示表刻度为0～600℃，精度为0.5级，热电偶补偿导线允许误差为1. 5℃，则该测量系统可能产生的最大测量误差约为（Ｂ）℃。
A. 5. 6 ;B. 3. 4 ;C. 4. 2 ;D. 4. 5５．角接取压装置的检查与质量要求中，要求采用对焊法兰紧固节流装置时，法兰内径必须（ A ）管道内径。
环室取压的前后环室开孔直径D'应相等，并等于管道内径D，允许1D≤D'≤1. 02D，但不允许环室开孔直径小于管道内径。
A.等于; B大于; C.小于; D.大于或等于。
６．根据DL/T 774-2004内容，锅炉启动前，FSSS进行燃油阀泄漏测试时，关闭燃油快速安全关断阀和各油枪关断阀，启动试验按钮，打开快速安全关断阀建立油压，当油压达到规定值实际运行值的__ __%后，关闭快速安全关断阀，维持时间大于_______s，压） A 。
（__% __ 力下降应不大于试验油压的A. 120, 60, 1;B. 100, 120, 0.5;C. 125> 180, 1;D. 110, 60, 0.57．DL/T 774-2004中有关接地一节内容未包括的是（ D ）。
热工专业技能竞赛题型探讨
ｉ ｇ ｔｅ ｑ ｅ ｔｏ ｆａ ｔ ｍａｉ ｏ ｔｏ ｏ ｉ ｏ ｆｇ ａ ｉｎ ｂ ｘ ｍｐ ｅ ，ｔｅ ｓ ｉ ｏ ｅｔｏ ｓｃ ｒｉｄ ｏ ｔｔ ｎ ｈ ｕ ｓｉｎｓｏ ｕ ｏ ｔｃ ｃ ｎ ｒ ｌｌｇｃ ｃ ｎ ｉｕｒ ｔ ｙ ｅ ａ ｌｓ ｈ ｋ ｌ ｃ ｍｐ ｉ ｎ ｉ ａ ｅ ｕ ｏ ｏ ｌ ｉ
Ｓ Ｎ ｈ ｎ － ｅ ， ＨＥ ｉｉ ＨＵ Ｂ —ｏ Ｕ Ｃ ａ ｇｓ Ｚ ＮＧ Ｗｅ－ａ ， ｏｙ ｈ ｊｎ
（ ． （ Ｅ Ｃ Ｅ ｅ ｔ ｃＰ ｗ ｒＲ ｓａｃ ｎ ｔｕｅ ａ ｇｈ ｕ３ ０ １ １ Ｚ Ｐ） Ｐ ｌｃｒ ｏ ｅ ｅ ｅｒｈ Ｉｓ ｔｔ ，Ｈ ｎ ｚ ｏ １ ０ ４，Ｃ ｉａ ｉ ｉ ｈｎ ；
ｔ ｓ ｏ ｔｎ ， ｑ ｅ ｔ ｎ ｔｐｅ ， ｃ ｍ ｐ ｔ ｉ ｎ ｍｏ ｅ ａ ｄ ｔ ｅ ｑ ｅ ｔｏ ｙ ｅ ｆ ｔ ｅ ｐ ｒ ｔｏ ｏ ｅｉｉｎ ｉ ｈ ｅ ｔ ｃ ｎ ｅ ｔ ｕ ｓｉ ｙ ｓ ｏ ｏ ｅｉ ｏ ｄ ｎ ｈ ｕ ｓｉｎ ｔｐ ｓ ｏ ｈ ｏ ｅ ａｉｎ ｃ ｍｐ ｔｔ ｎ ｔ ｅ ｔ ｏ
ｉ ｒ ｖ ｈ ｕ ｌｔ ｆｔ ｅ ａ ｎ ｔｕ ｎ ｎ ｏ ｔｏ ｒｆ ｓｉ ｎ ｌｔａ ｍｐ ｏ ｅ ｔ ｅ ｑ ａｉ ｏ ｈ ｒ ｌｉ ｓｒ ｍｅ ｔａ ｄ ｃ ｎ ｒ ｌｐ ｏｅ ｓｏ ａ ｅ ｍ． ｙ ｍ
Ａｂｓｒ ｔ ｔａｃ ：Ｂａ ｅ ｎ ｔｅ ｅ ａ ｎ ｔｏ ｏｍｕ ａ ｉｎ ｅ ｐ ｒｅ ｃ ｔｅ ｐ ｏｅ ｓｏ ａ ｋｌ ｃ ｏ ｅｉ ｏ ｏ ｈ ｈ ｒ ｓ ｄ ｏ ｈ ｘ ｍｉ ａｉｎ ｆ ｒ ｌ ｔ ｘ ｅ ｎ ｅ Ｏ ｈ ｒ ｆｓ ｉｎ ｌｓ ｉｌ ｃ ｍｐ ｔ ｉ ｎ ｆｒｔ ｅ ｔｅ ‘ ｏ ｉ ｔ ｅ ｌｉ ｓｒ ｍｅ ｔａ ｄ ｃ ｎ ｒｌｐ ｏｅ ｓｏ ｒ ａ ｎ ｔｕ ｎ ｎ ｏ ｔｏ ｒ ｆｓ ｉｎ，ｔ ｉ ｐ ｒｉ ｔｏ ｕ ｅ ｈ ｕｄ ｎ ｄ ｏｏ ｙ ｆｒｅ ａ ｉａｉ ｎ ｆｒ ｕ ａｉｎ ｈ ｓｐａ ｅ ｎ ｒ ｄ ｃ ｓｔ ｅ ｇ ｉｉ ｇ ｉ ｅ ｌｇ ｏ ｘ ｍ ｎ ｔ ｏ ｏ ｍ ｌｔ ｏ
热工专业百日岗位大练兵技术技能知识竞答
热工专业百日岗位大练兵技术技能知识竞答热工专业百日岗位大练兵技术技能知识考问竞答试题A卷1.正常运行时，新华DPU初始化，应怎样处理，检查什么？要点：拷贝组态或重起、复位DPU，检查风扇和以前的操作。
2.怎样在线处理故障DO卡件？要点：信号强制、短接，解除保护，更换同型号的DO卡后恢复。
3.怎样在线处理故障VCC卡件？要点：多阀方式，运行调整调门全关，确认型号、地址更换恢复。
4.调门LVDT脱落，怎样处理？要点：切功率回路，运行调整调门全关或全开，安装紧固恢复。
5.锅炉点火单角程控投退的过程是怎样的？要点：投：进油枪、点火枪开油阀 15秒退点火枪退：关油阀进点火枪、开吹扫阀 15秒退点火枪、30秒关吹扫阀退油枪6.DCS画面温度显示有偏差，应检查什么，怎样处理？要点：检查取样、接线，卡件以及组态量程。
7.差压变送器投退时操作过程是什么？要点：投：开负压门关平衡门开正压门退：关正压门开平衡门关负压门8.一般来说，给水自动投不上的原因有哪些？要点：检查水位信号、指令与反馈、卡件继电器、调节参数。
9.简述#3炉定排程控的过程。
要点：开总门#1下降管一次门、二次门定排30秒关#1下降管一次门、二次门依次开、关其它结束10.调控制有几种方式，分别说明调功和调压是如何实现的？要点：手动，机跟炉，炉跟机，机炉协调，说出由机或炉调功或压即可。
11.锅炉正常燃烧时，炉膛火焰工业电视监视不到火焰，应怎样处理？要点：检查摄像头，屏蔽线，电视，保护装置12.说明#3炉再热汽温的调节方法。
要点：粗调：汽交细调：喷水13.简述做汽机110%超速试验的方法步骤。
要点：未并网，钥匙置试验位，目标值3300rpm,升速14.DCS画面气动执行器操作不动，怎样处理？要点：检查有无闭锁信号，指令，接线，气源，位反。
15.#3炉MFT动作的条件有哪些？要点：双吸、引、排停，炉压高、低，汽包水位高、低，失去燃料，全炉膛灭火，冷却风压低，汽机联调MFT，手动MFT。
2023年热工技能竞赛简答题汇总
1、在汽轮机检修后，热工需要重新安装轴系TSI探头，在安装探头时，轴位移的安装必须推轴并严格控制安装误差，而安装轴振探头时只规定间隙电压在合适范围内即可，请问轴振探头安装规定为什么比轴位移探头安装规定松？答：轴振测量原理为测量的是峰峰值，探头的安装位置不影响轴振的测量，只需在探头的检测范围内，且不与轴系转动部位摩擦即可，而轴位移测量的直接是位移（距离）信号，必须准确。
答出峰峰值2分，探头检测范围或摩擦1分，距离或位移2分。
2、火力发电厂常用化学仪表有哪些？（烟气分析仪除外）答：硅表、钠表、氧表、电导、PH、氢气纯度、氢中氧、氧中氢、酸碱浓度计、总磷表、余氯表3、影响脱硝调节品质的因素有哪些？答：烟气流量测量、氨气流量测量、CEMS仪表测量迟延及校准（NOx、O2）、锅炉燃烧系统变化（或负荷变化、启停磨煤机、煤质变化、氧量控制差异、烟道内流体分布不均匀等）、催化剂特性变化、喷氨喷嘴堵塞情况、喷氨调节阀调节特性变化。
答出以上点各得1分4、为保证控制系统故障时机组安全运营，单元机组至少应设计独立于分散控制系统什么配置。
答：1、后备监视仪表（0.5分）：锅炉汽包电接点水位计，水位电视监视器（直流炉除外），炉膛火焰电视监视器等；（举例0.5分举出一个实例即可）2、双后备操作按钮（0.5分）：必须有两个独立的操作按钮节点串接，每个按钮输出两副以上接点，在送入DCS系统的同时，直接连至独立于DCS控制对象执行部分继电器的逻辑回路（0.5分）。
如：紧急停炉按钮，紧急停机按钮，发电机解列按钮。
（举例0.5分举出一个实例即可）3、单后备操作按钮（0.5分）；接点信号在送入DCS系统的同时，直接作用于DCS控制对象的单个强电控制回路（0.5分）。
如：手动启座锅炉安全门按钮（机械式除外），汽包事故放水门手动按钮，凝汽器真空破坏门按钮，交、直流润滑油泵启动按钮，停汽泵按钮，启动柴油机按钮。
（举例0.5分举出一个实例即可）《火电厂热控系统可靠性配置与事故预控》345、简述热工保护系统应遵守的“独立性”原则。
热工专业技能大赛试卷
【保密★启用前】中国华电集团有限公司广东公司2018年度热工专业技能大赛试卷1.自动控制的含义是指利用仪表和设备，自动地维持生产过程在（）进行。
A.额定工况下B.规定工况下C.设备允许情况D.任何工况下1.差压变送器的投入顺序是（）。
A.先正压再负压B.先负压再正压C.正负压同时投入D.以上都不对1.氧化锆氧量计锆头的输出电势，随被测气体氧浓度的增加而（）；随氧化锆锆头的工作温度升高而（）。
A.增大，增大B.减少，增大C.减小，减小D.增大，减小1.设管道中的介质为气体，则下列取压口位置示意图（）是正确的。
[MISSING IMAGE: , ]A BC D1.汽机轴承润滑油压力低联锁保护压力开关的取样点，应在（）。
A.润滑油母管的始端B.润滑油母管的中间C.注油器出口D.润滑油母管的未端1.双绞线对（）信号抑制效果最好。
A.电磁干扰B.差模干扰C.正态干扰D.共模干扰1.一般情况下，压力表垫片可选用（）。
A.耐油橡胶石棉板垫B. 普通橡胶石棉板垫C.四氟乙烯垫D.紫铜垫圈1.控制系统抗干扰能力试验中，常用的方式是（）。
A.现场引入干扰电压法B.低频干扰法C.射频干扰法D.高频干扰法1.根据电容性耦合的原理，屏蔽信号传输线的屏蔽体必须接地，否则起不到抗静电干扰的作用。
对信号源接地、放大器不接地的系统，信号线屏蔽层应选在（）。
对信号源不接地的系统，信号线屏蔽层应选在（）。
A.信号源接地端与零信号基准线短接仪表侧接地B.放大器侧接地信号源与仪表侧均接地C.信号源与仪表侧均接地信号源接地端与零信号基准线短接D.仪表侧接地放大器侧接地1.（）不是PLC的编程语言。
A.梯形图B.功能图C.布尔逻辑图D.SAMA图1.由控制理论误差分析可知，控制系统中只要有（）作用存在，在阶跃扰动时系统的稳态误差为零，否则就一定存在稳态误差。
A.比例B.积分C.微分D. 微积分1.运行中，原先显示正常的三点给水流量信号，同时持续出现大于主汽流量过多的情况，在判断主汽流量测量信号正常的情况下，请分析最可能的原因是（）。
XXXXX热工技能竞赛理论试卷(含答案)
XXXX）分公司2013年热工技能竞赛理论试卷【1】下面几种热电偶中，线性较好的是 _________ 热电偶，其温度与热电势关系近似于直线关系。
A•铂铑10-铂B•镍铬-镍硅C•镍铬-康铜D•铜-康铜【2】按国家检定规程要求，称重传感器的综合允许误差，应不大于所配皮带秤最大允许误差的______ %。
A. 10B.20C.30D.40【3】不服从均匀分布规律的是 _______ 。
A. 工作环境温度引起的误差B. 数字仪表的量化误差（±1）和数字计算中舍入的修约误差C. 一些只知误差出现的大致范围，而不清楚分布规律的误差D. 仪器的刻度差引起的误差和最小分辨率限制引起的误差【4】在串级汽温调节系统中，副调节器可选用 _________ 动作规律，以使_______ 的工作频率。
A. PI内回路有较低B. P或PD 内回路有较高C. PID 外回路有较高D. PD 内回路有较低【5】如果氧化锆氧量计锆头安装处不密封有泄漏时，氧化锆氧量计指示将 _____ ;如运行时间久，锆头积灰严重时，氧化锆氧量计指示将______ 。
A. 偏大偏小B.偏小偏大C.偏大偏大D.偏小偏小【6】气体介质压力测量时，其测点位置应取在工艺管道的___________ 。
A. 管道的水平中心线两侧B. 下半部与管道的水平中心线成450夹角的范围内C. 管道的上半部D. ABC均可以【7】不能作为提高火电机组AGC负荷响应速度的主要途径的是___________ 。
A.采用BF和定压工作方式B.采用TF和滑压工作方式C. 适当降低运行参数设定值D.增强煤量和一次风量的前馈作用【8】协调控制系统中，控制方式切换优先级顺序是__________ 。
A. 闭锁加或减RUNBACK RD/RUPB. RD/RUP 闭锁加或减RUNBACKC. RD/RUP RUNBACK 闭锁加或减D. RUNBACK RD/RUP 闭锁加或减【9】检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS柜时，发现柜内有裸露线头遗留，此时小王______ 。
