平法识图与钢筋算量期末考试广西科技大学鹿山学院
广西科技大学鹿山学院级学生《学生手册》知识测试试卷复习过程
广西科技大学鹿山学院 2 0 1 3 级学生《学生手册》知识测试试卷广西科技大学鹿山学院2013级学生《学生手册》知识测试试卷考试形式：闭卷系别：_________ 班级： _________ 姓名：_________ 学号：_________ 分数：一、填空题（每空0.76分，共80分）1.每学期开学时，学生应当按学校规定办理____________ 。
因故不能如期报到注册者，应当提前履行________ ，否则按_________ 处理。
学生在开学后_________ 内无正当理由未注册的，由学生所在系部予以退学警示，至 _________ 仍未注册的，按自动退学处理。
2.学生一学年所学课程考核不合格学分达到__________ 学分（含_______ 学分），或者入学后所学课程考核累计不合格学分达到 ___________ 学分（含________ 学分）者，给予留级警示。
累计次留级警示者应予留级处理。
学生一学年所学课程考核不合格学分超过_______ 学分（含学分），或入学后所学课程考核累计不合格学分达到 ____________ 学分（含 _________ 学分）者应予留级。
3.对学生课程学习的质和量，采用__________ 与_______ 相结合的方法来衡量。
绩点计算方法如下：4. ___________________________ 凡完成并达到____________________________ 要求，经学院审核准予毕业，获得__________________ 证书，满足毕业时修满教学计划规定的 __________ ，必修性质课程（包括实践环节）与限选课的平均学分绩点达到_____ 及以上等相关条件的毕业生，授予学士学位。
5. 纪律处分的种类分为：（一）（四） _____ ；（五） ________ ；6. 无故旷课者，视情节给予以下处分:7.凡违反考试纪律或考试（考查）作弊者，给予以下处分：违反考场规则，视情节给予以上处分；考试（考查）作弊者。
(完整版)平法识图期末考试
2015年7月《平法识图》期末考试试卷班级学号姓名一、填空题（每空1 分，共25 分）1.框架柱纵向钢筋直径时，不易采用绑扎搭接。
2. 已知某框架抗震设防等级为三级，当框架柱截面为750×700，柱净高H n为3600时，柱在楼面以上、梁底以下部位的箍筋加密区高度不小于mm。
3.已知某楼层框架KL截面尺寸300×500，一级抗，该梁的箍筋加密区最小长度为mm。
4. 任何情况，受拉钢筋的锚固长度不应小于mm。
任何情况，纵向受拉钢筋绑扎搭接长度不应小于mm。
5. 某圆柱箍筋为Lø10@100/200表示箍筋采用钢筋等级为级的箍筋，直径为mm,加密区间距mm,非加密区间距为mm。
6.在主次梁相交处常设置或，将其直接画在平面图中的上，用线引注。
7.在平面施工图上，板的上部钢筋用大写字母，下部钢筋用大写字母8.梁的平面标注包括集中标注和原位标注，原位标注包括和。
9.单向板的长短边之比，双向板的长短边之比10.板开洞在情况下需要设补强筋，根数为每边至少根且不小于被切断钢筋的11.板上部钢筋伸入端支座的锚固长度为12.在抗震框架柱中，纵筋的接头位置应，在同一截面的纵筋接头的百分率不得超过，二、判断题（每题 1分，共10 分）( )1．板的支座是梁、剪力墙时，其上部支座负筋锚固长度为La，下部纵筋深入支座5d 且至少到支座中心线。
( )2．梁的加密区位于支座两侧及支座内部( )3、抗震框架柱中柱的顶部纵筋均应锚入顶层梁中后水平弯折12d锚固( )4、抗震框架柱中纵筋采用绑扎搭接时，搭接长度范围内箍筋也应加密。
( )5、板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时，其构造不相同( )6．抗震框架柱中，确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”的要求( )7．KL4(5A)表示第5号框架梁，4跨，一端有悬挑。
( )8．梁的平面注写方式包括集中标注和原位标注，当集中标注与原位标注有冲突的时候按集中标注来施工( )9．当为HPB300光圆钢筋时，端部应设180度弯钩，其平直长度为6.25d( )10．无梁楼盖板的制图规则中：h=xxx表示板带宽、b=xxx表示板带厚三、选择题：（每题３分，共30 分）1．1．一级钢筋作为受力主筋时末端设置（）度弯钩，单个弯钩长度为（）.A. 135,11.9dB.180,11.9dC.135,6.25dD.180,6.25d2.梁编号为WKL代表的是什么梁（）A. 屋面框架梁B.框架梁C.框支梁D.悬挑梁3.在结构图中，梁的上方有这样的集中标注2 ф22+（4 ф12），请问括号内的标注表示梁的（）A. 箍筋B.下部纵筋C.支座负筋D.架立筋4.对于梁宽是300mm的梁，侧面纵向构造钢筋的拉筋直径一般为（）mmA. 6B.8C.10D.125.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）（A）500 （B）900 （C）1200 （D）无法确定6.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。
平法识图考试题---精品模板
平法图集测试题一．单项选择：（每题2分，共40分）1.梁编号为WKL代表的是什么梁（)A. 屋面框架梁B.框架梁C。
框支梁 D.悬挑梁2.框架梁平法施工图中集中标注内容的选注值为( ）。
A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸3.图集11G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。
当梁的某项数值的集中标注与原位标注不一致时，施工时（）。
A、原位标注取值优先B、集中标注取值优先C、根据需要决定按原位标注优先或集中标注取值优先D、都不是4.框架梁平法施工图中原位标注内容有（）。
A．梁编号B．梁支座上部钢筋C．梁箍筋D．梁截面尺寸5.平法表示中,若某梁箍筋为Φ8@100/200(4），则括号中4表示（）。
A、箍筋为四肢箍B、四根箍筋间距200C、四根箍筋加密D、四根Φ8的箍筋6.当图纸标有：JZL1(2A）表示？（）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑7.当图纸标有：KL7(3）300＊700 PY500*250表示？（）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨,截面尺寸为宽700、高300,第三跨变截面根部高500、端部高250C、7号框架梁,3跨，截面尺寸为宽300、高700,第一跨变截面根部高250、端部高500D、7号框架梁,3跨，截面尺寸为宽300、高700，框架梁加腋,腋长500、腋高2508.基础梁箍筋信息标注为：10Φ12@100/200(6）表示（）A、直径为12的一级钢，从梁端向跨内，间距100设置5道，其余间距为200，均为6支箍B、直径为12的一级钢，从梁端向跨内，间距100设置10道,其余间距为200，均为6支箍C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍D、直径为12的一级钢，加密区间距100设置5道,其余间距为200，均为6支箍9.架立钢筋同支座负筋的搭接长度为:（）A、15dB、12dC、150D、25010.梁下部不伸入支座钢筋在什么位置断开( ）A、距支座边0.05LnB、距支座边0。
《新平法识图和钢筋计算》练习题和标准答案

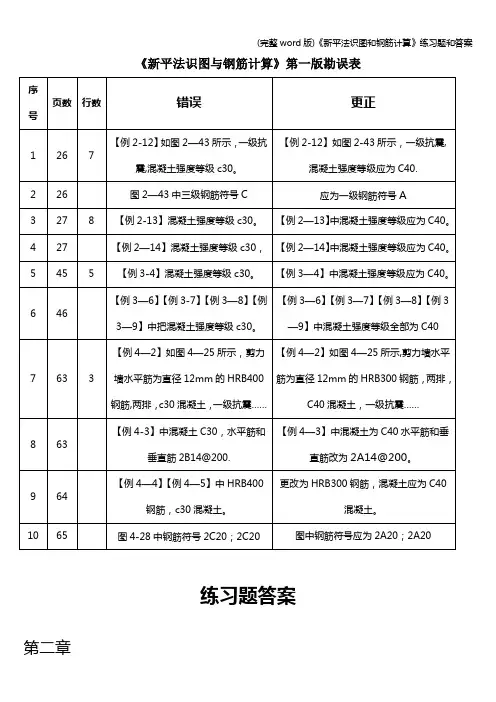

《新平法识图和钢筋计算》练习题和答案————————————————————————————————作者：————————————————————————————————日期：《新平法识图与钢筋计算》第一版勘误表序号页数行数错误更正1 26 7 【例2-12】如图2-43所示，一级抗震，混凝土强度等级c30。
【例2-12】如图2-43所示，一级抗震，混凝土强度等级应为C40。
2 26 图2-43中三级钢筋符号C应为一级钢筋符号A3 27 8 【例2-13】混凝土强度等级c30。
【例2-13】中混凝土强度等级应为C40。
4 27 【例2-14】混凝土强度等级c30，【例2-14】中混凝土强度等级应为C40。
5 45 5 【例3-4】混凝土强度等级c30。
【例3-4】中混凝土强度等级应为C40。
6 46 【例3-6】【例3-7】【例3-8】【例3-9】中把混凝土强度等级c30。
【例3-6】【例3-7】【例3-8】【例3-9】中混凝土强度等级全部为C407 63 3 【例4-2】如图4-25所示，剪力墙水平筋为直径12mm的HRB400钢筋，两排，c30混凝土，一级抗震……【例4-2】如图4-25所示，剪力墙水平筋为直径12mm的HRB300钢筋，两排，C40混凝土，一级抗震……8 63 【例4-3】中混凝土C30，水平筋和垂直筋2B14@200。
【例4-3】中混凝土为C40水平筋和垂直筋改为2A14@200。
9 64 【例4-4】【例4-5】中HRB400钢筋，c30混凝土。
更改为HRB300钢筋，混凝土应为C40混凝土。
10 65 图4-28中钢筋符号2C20；2C20图中钢筋符号应为2A20；2A20练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
(完整word版)《新平法识图和钢筋计算》练习题和答案
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有:KL7（3)300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700,第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨,截面尺寸为宽300、高700,第一跨变截面根部高250、端部高500D、7号框架梁,3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：( C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高)、500mm取大值B、2Hb(梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（B )A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有:JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是( A ）A、15dB、12dC、梁高—保护层D、梁高—保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断( A )A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm,梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（D ）A、L（悬挑梁净长）—保护层B、0。
平法识图考试题及答案
平法识图考试题及答案一、单项选择题（每题2分，共10题）1. 平法识图中，表示钢筋直径的符号是：A. φB. ∅C. ∑D. ∏答案：A2. 在平法识图中，表示梁的起点和终点的符号是：A. ⇀B. ⇁C. ⇂D. ⇃答案：B3. 平法识图中，表示钢筋长度的单位是：A. 米B. 厘米C. 毫米D. 千米答案：C4. 在平法识图中，表示钢筋数量的符号是：A. NB. LC. DD. M5. 平法识图中，表示梁的截面尺寸的符号是：A. b×hB. h×bC. w×dD. d×w答案：A6. 在平法识图中，表示柱的垂直度要求的符号是：A. ⊥B. ∥C. ∩D. ∪答案：A7. 平法识图中，表示板的厚度的单位是：A. 米B. 厘米C. 毫米D. 千米答案：C8. 在平法识图中，表示基础的深度的符号是：A. DB. BC. HD. L答案：C9. 平法识图中，表示墙体的厚度的单位是：B. 厘米C. 毫米D. 千米答案：C10. 在平法识图中，表示楼梯的踏步数量的符号是：A. NB. SC. TD. R答案：A二、多项选择题（每题3分，共5题）1. 平法识图中，以下哪些符号表示钢筋的连接方式？A. ⊕B. ⊗C. ⊚D. ⊛答案：A, B2. 在平法识图中，表示混凝土强度等级的符号包括：A. CB. FC. SD. P答案：A, B3. 平法识图中，以下哪些符号表示预应力钢筋？A. ⇀B. ⇁D. ⇃答案：C, D4. 在平法识图中，表示门窗洞口的尺寸的符号是：A. W×HB. H×WC. D×HD. H×D答案：A, B5. 平法识图中，表示钢结构连接的符号包括：A. ⊕B. ⊗C. ⊚D. ⊛答案：C, D三、判断题（每题1分，共5题）1. 平法识图中，表示钢筋保护层厚度的单位是毫米。
（对）2. 在平法识图中，表示梁的配筋率的符号是P。
平法识图与钢筋翻样期末考试试卷A
2018—2019学年第一学期《平法识图与钢筋计算》期末考试试卷（A）考试时间：90分钟考试形式：闭卷班级：姓名：学号：评分：一、填空题（每空2，共10分）1、除总平面图和标高以为单位外，其余均以为单位。
2、梁的截面尺寸，当为等截面梁时，用b*h表示，其中b表示梁截面，h表示梁截面。
3、钢筋工程施工图中，定位轴线是用来确定房屋和的线。
4、钢筋弯曲45°时，量度差值为 d;弯曲180°时，量度差值为 d。
二、选择题（每空2分，共20分）1.在钢筋混凝土构件代号中。
“QL”是表示( )。
A.圈梁B.过梁C.连系梁D.基础梁2.在施工图中，B代表 ( )。
A.板B.柱C.梁D.空心板3.建筑工程施工图上的单位，总平面图和标高是以( )单位。
A. mB.mmC.cmD.10m4.在柱中，标注φ10@100/250，表示的是箍筋( ) 。
A.为HPB300级钢筋，直径为10mm，加密区箍筋间距为100mm，非加密区箍筋间距为250mm。
B.为HPB300级钢筋，直径为10mm，加密区箍筋间距为250mm，非加密区箍筋间距为100mm。
C. 为HPB300级钢筋，直径为10mm，加密区箍筋间距为250mm，非加密区箍筋间距为250mm。
D. 为HPB300级钢筋，直径为10mm，加密区箍筋间距为100mm，非加密区箍筋间距为100mm。
5. 在柱中，标注φ10@100，表示的是箍筋( ) 。
A.为HPB300级钢筋，直径为10mm，柱全高箍筋间距均为100mm。
B. 为HPB300级钢筋，直径为10mm，柱加密区箍筋间距均为100mm。
C. 为HPB300级钢筋，直径为10mm，柱非加密区箍筋间距均为100mm。
D. 为HPB300级钢筋，直径为10mm，柱非加密区箍筋间距均为200mm。
6. 悬挑构件的主筋布置在构件的（）A.下部B.上部C.中部D.没有规定7. 放大样一般按（）比例对钢筋或构件进行放样A.1：5B. 1：10C.1：100D.1：18. 一教学楼平面轮廓尺寸为80m*20m，其场地平整工程量为（）M²。
平法期末试卷
一、单项选择题（本题共计20分，每题2分）1.某框架三层柱截面尺寸300×600 mm 2，柱净高 3.6m，该柱在楼面处的箍筋加密区高度应为（）。
（A）400 （B）500 （C）600 （D）7002.框架梁侧面配置的纵向构造钢筋间距a应满足（）(A）a≤100 mm （B）a≤150 mm （C）a≤200 mm （D）a≤250 mm3.板块编号中XB表示？（）A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板4.任何情况下，受拉钢筋搭接长度不得小于（）A、200mmB、250mmC、300mmD、350mm5.梁下部不伸入支座钢筋在什么位置断开（）A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln6.当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln7.板块编号中XB表示？（）A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板8.某框架柱截面钢筋布置如下，请选择钢筋布置最合理的是（）。
9.某框架底层柱如图所示，柱截面尺寸300*500 mm2，该柱在基础顶面处的加密区高度应为（）。
A、500mmB、1000mmC、1500mmD、2000mm10.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为（）。
A、300mmB、500mmC、750mmD、1000mm二、填空题（本题共计15分，每空1分）1．梁集中标注的必注项包括 、 、 、 、 、 。
2．梁的原位标注包括 、 、 。
3．在集中标注表达梁的通用数值，原位标注表达梁的特殊数值， 取值优先4．如果框架梁的某一支座左边标注了,而支座的右边没有标注，则认为支座两边的标注是一致的。
这种原则我们称为 。
5．架立筋的根数= 。
6．抗震框架梁下部纵筋在中间支座内，是进行 ，而不是进行钢筋连接。
7．已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平法识图与钢筋算量期末考试广西科技大学鹿山学院1【单选题】
任何情况下，搭接长度不应小于
A、200mm
B、250mm
C、300mm
D、400mm
我的答案：C
2【多选题】
影响钢筋抗震锚固长度Lae大小选择的因素有：
A、抗震等级
B、混凝土强度
C、钢筋种类及直径
D、保护层厚度
我的答案：ABC
3【填空题】
混凝土保护层厚度指
我的答案：第一空：
最外层钢筋外边缘至混凝土表面的距离
4【填空题】
以钢筋混凝土框架结构为例，抗震等级划分为一级至四级，以表示其（）这四个级别。
我的答案：第一空：
很严重
第二空：
严重
第三空：
较严重
第四空：
一般
5【填空题】
根据《混凝土结构设计规范》（GB50010-2010（2015修订版）），钢筋类型有（）种。
我的答案：第一空：
八
6【填空题】
钢筋工程量计算规则主要有两种，一种是清单工程量计算规则，一种是（）工程量计算规则。
我的答案：第一空：
定额
7【填空题】
HRB335的屈服强度是（）Mpa。
我的答案：第一空：
335
项目二测试
1【单选题】柱的第一根箍筋距基础顶面的距离是（）
A、100
B、50
C、箍筋加密区间距
D、箍筋非加密区间距
我的答案：B
2【单选题】下列关于柱平法施工图制图规则论述中错误的是（）
A、柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。
B、柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。
C、柱编号由类型代号和序号组成。
D、注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。
我的答案：D
3【多选题】根据16G101-1平法图集，柱的类型包括（）
A、框架柱
B、框支柱
C、芯柱
D、转换柱
E、梁上柱
我的答案：ACDE
4【多选题】两个柱编成统一编号必须相同的条件是（）
A、柱的总高相同
B、分段截面尺寸相同
C、截面和轴线的位置关系相同
D、配筋相同
我的答案：ABD
5【填空题】箍筋前加“L”，表示为（）箍筋
我的答案：第一空：
螺旋
1【填空题】
根据以下施工图可知，剪力墙Q-2中的水平分布筋直径为mm。
我的答案：第一空：
8
2【填空题】
根据以下施工图可知，剪力墙Q-3中的水平分布筋直径为mm。
我的答案：第一空：
8
3【填空题】
根据以下施工图可知，剪力墙Q-2中的厚度为mm。
我的答案：第一空：
250
4【计算题】
根据以下条件，计算首层2轴上一段墙身的水平和竖向分布筋工程量。
1、构件在室内干燥环境下；
2、墙两轴线之间的距离为3米，两端有400*400的墙柱各一个，在轴线交点居中布置；
3、墙的其他信息见下表及下图。
平面图
楼层表
墙身表
截面图
我的答案：
水平分布筋（C8@200）单根长度计算：墙净长+锚入一端柱内的长度+锚入另一端柱内的长度=（3000-400）+（400-15）+（400-15）=3370（mm）水平分布筋（C8@200）根数计算：1排根数=（墙高-2*
保护层）/间距+1）=（2950-2*15）/200+1=15.6（根），取16根2排根数为16*2=32根水平分布筋（C8@200）总质量计算：总质量
=3.37*32*3.95=425.97（kg）垂直分布筋（C8@200）单根长度计算：墙高度-保护层厚度c+弯折12d=2950-15+12*8=3031（mm）垂直分布筋（C8@200）根数计算：1排根数=墙净长/间距=（3000-400）/200=13（根）2排根数=13*2=26根垂直分布筋（C8@200）总质量计算：总质量=3.031*26*3.95=311.28（kg）
5【计算题】
根据以下条件，计算首层2轴上一段墙身（Q-2）的拉筋工程量。
1、构件在室内干燥环境下；
2、墙两轴线之间的距离为3米，两端有400*400的墙柱各一个，在轴线交点居中布置；
3、墙的其他信息见下表及下图。
平面图
楼层表
墙身表
截面图
我的答案：
拉筋（A6@600*600）单根长度计算：墙厚-2*保护层
+1.9d*2+2*5d=250-2*15+1.9*6*2+2*5*6=303（mm）拉筋根数计算：（2950*（3000-400）/（600*600）+1）*2=46（根）拉筋（A6@600*600）总质量计算：0.303*46*0.26=3.624（kg）#拉筋（A6@600*600）单根长度计算：墙厚-2*保护层
+1.9d*2+2*5d=250-2*15+1.9*6*2+2*5*6=303（mm）
项目四测试
1【简答题】
请说出以下梁集中标注所表达的含义：
我的答案：
KL2是梁编号，KL表示框架；2A代表2跨一端悬挑；梁宽为300，梁高为650；箍筋为；一级钢筋，直径8mm，加密区间距100mm，非加密区间距200mm，双肢箍；上部纵筋；2根直径为25mm的二级钢筋；侧面构造钢筋；4根直径为10mm的一级钢筋；梁顶面标高高差；相对本结构层低0.1m。
#KL2是梁编号，KL表示框架；2A代表2跨一端悬挑；梁宽为300
2【计算题】
根据以下施工图，请计算下列钢筋的工程量：
1、上部通长筋；
2、下部通长筋。
计算条件：
1、构件在室内干燥环境下；
2、构件抗震级别为一级；
3、梁、柱混凝土等级均为C35；
4、采用图集为16G101-1.
我的答案：
hc-C=750-20=730≥LabE=31d=682，所以可以直锚，锚固长度为682总净跨长=6000+6900+4500-375*2=16650上部通长筋单根长度
=16650+682+682=18014上部通长筋有4根，总长度=18014*4=72056（mm）上部通长筋总质量=72.056*2.98=214.73（kg）
#hc-C=750-20=730≥LabE=31d=682，所以可以直锚，锚固长度为682总净跨长=6000+6900+4500-375*2=16650上部通长筋单根长度
=16650+682+682=18014
3【计算题】
根据以下施工图，计算支座负筋工程量：
计算条件：
1、构件在室内干燥环境下；
2、构件抗震级别为一级；
3、梁、柱混凝土等级均为C30；
4、采用图集为16G101-1.
我的答案：
Hc-c=500-20=480＜Lae=33d=33×25=825，所以需弯锚。
左支座需弯锚，右支座亦弯锚。
弯锚长度=Hc-c+15d=500-20+15*25=855（mm）左边端支座处单根负筋长度=净跨长/3＋锚固长度=（3600-250-200）/3+855=1905（mm）右边端支座处负筋长度和根数，同左边端支座。
左、右端支座处负筋总根数＝2+2＝4（根）左右两端支座的4根支座负筋：总长度=1905*4=7620（mm）总质量=7.62*3.85=29.337（kg）左起第2个支座处第一排单根负筋长度＝max（第一跨净长、第二跨净长）/3*2＋左边第2个支座宽度＝（4800-200-200）/3×2＋
400=3334（mm左起第2个支座处第二排负筋根数为2根。
左起第3
个支座处负筋长度和根数计算方法同左起第2个支座处负筋。
中间2个支座处负筋总长度=（3334*2+2600*2）*2=23736（mm）总质量
=23.736*3.85=91.384（kg）端支座和中间支座全部负筋总质量
=29.337+91.384=120.721（kg）#Hc-c=500-20=480＜
Lae=33d=33×25=825，所以需弯锚。
左支座需弯锚，右支座亦弯锚。
弯锚长度=Hc-c+15d=500-20+15*25=855（mm）左边端支。
