122中国航班设备与制造Equipment and ManufacturingCHINA FLIGHTS机械加工中工装夹具的定位设计卢宏亮 刘伟|中国航发燃气轮机有限公司摘要：工装夹具定位，是指夹具定位元件与被加工零件基准面之间形成有效接触，限制零件的非工作自由度。
本文基于机加工定位原理，梳理了定位基准类别，从工件定位形式确定、定位夹具功能定位、辅助定位基准选取、夹具典型设计思路四个方面，展开论述了机加工工装夹具定位设计，详细叙述了六点定位原理与力学自由度控制。
关键词：机械加工；工装夹具；定位设计1 机械加工定位原理与基准分类1.1 工件装夹原理及夹具设计方法1.1.1 差异化的机加工工艺流程不同零件在设计与加工工艺流程方面存在一定的差异性，因此，工艺人员应在加工前期确定合适的零件装夹方式。
依据工件结构的不同，选用合适的夹具，这就要考虑夹具自身设计与加工的合理性。
在计入各关联因素的同时，注重夹具适用性的体现，从而实现对被加工零件的合理装夹，不仅可以保障工件加工顺序，同时兼顾夹具自身成本。
工装夹具设计中，有两个基本原理是要遵守的，一是基于工件类型开展全面设计，优化使用效果的整体性能；二是工件、夹具、设备间的固定关系，在加工过程中应该牢固、可靠，以保证工件功能完整、性能达标。
1.1.2 加工精度保障措施机加工过程中，夹具起到对工件的固定与限位作用，避免加紧后的空间位移，这直接影响到工件的加工质量与加工精度。
工件定位操作时，精度是首要目标，依据科学的定位原理与规则操作，保障工件设计的产品变现，以六自由度定位法最为常见。
空间中的工件包含前、后、左、右、上、下六个直线自由度，对工件的定位应集中在这六个方向上。
但在实际的工装夹具中，对工件自由度的限制一般不会将六个自由度全部计入，避免零件过定位现象出现，保证定位元件的有效使用。
因此，工件所采用的加工方案与工艺流程，都会对最终加工精度产生影响。
1.2 机械加工中的定位基准类别实际定位基准的选择，与机加工操作紧密相关，集中表现在被加工零件的表面位置大小与加工精度，此外，工装夹具的设计与加工工艺形成联动机制。
拨叉工艺规程及铣端面的工装夹具设计
拨叉工艺规程及铣端面的工装夹具设计拨叉（也称拉杆）工艺规程：1. 原材料准备：- 选择合适的材料，通常会使用高强度钢材。
- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。
2. 零件制造：- 使用车床、铣床等加工设备进行零件制造。
- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。
3. 拨叉组装：- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。
- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。
4. 表面处理：- 对拨叉进行除锈处理，以防止生锈和腐蚀。
- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。
5. 检测和调试：- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。
- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。
铣端面的工装夹具设计：1. 确定夹具类型：- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。
2. 设计夹具结构：- 根据铣削端面的特点和工艺要求，设计夹具的结构。
- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。
3. 定位装置设计：- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。
- 可使用V型槽或定位销等装置来实现准确定位。
4. 夹紧装置设计：- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。
- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。
5. 支撑装置设计：- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。
- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。
6. 安全考虑：- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。
- 可使用防护罩、安全开关等措施来提高安全性。
以上是拨叉工艺规程及铣端面的工装夹具设计的概述，具体的规程和设计细节可以根据具体情况进行调整和补充。

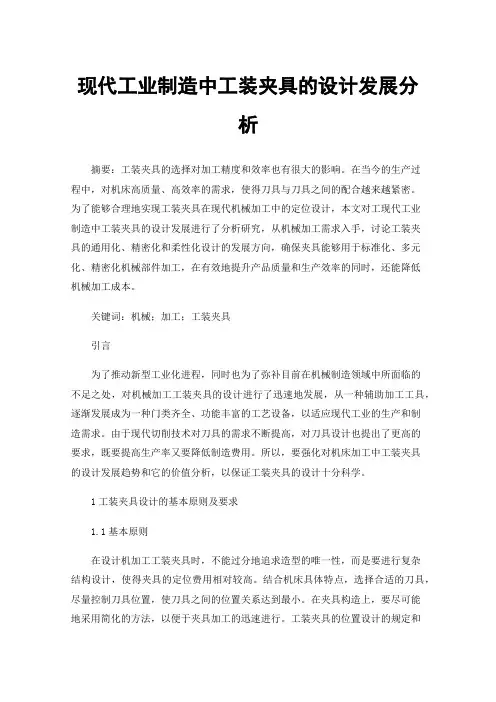

现代工业制造中工装夹具的设计发展分析
现代工业制造中工装夹具的设计发展分析摘要：工装夹具的选择对加工精度和效率也有很大的影响。
在当今的生产过程中，对机床高质量、高效率的需求，使得刀具与刀具之间的配合越来越紧密。
为了能够合理地实现工装夹具在现代机械加工中的定位设计，本文对工现代工业制造中工装夹具的设计发展进行了分析研究，从机械加工需求入手，讨论工装夹具的通用化、精密化和柔性化设计的发展方向，确保夹具能够用于标准化、多元化、精密化机械部件加工，在有效地提升产品质量和生产效率的同时，还能降低机械加工成本。
关键词：机械；加工；工装夹具引言为了推动新型工业化进程，同时也为了弥补目前在机械制造领域中所面临的不足之处，对机械加工工装夹具的设计进行了迅速地发展，从一种辅助加工工具，逐渐发展成为一种门类齐全、功能丰富的工艺设备，以适应现代工业的生产和制造需求。
由于现代切削技术对刀具的需求不断提高，对刀具设计也提出了更高的要求，既要提高生产率又要降低制造费用。
所以，要强化对机床加工中工装夹具的设计发展趋势和它的价值分析，以保证工装夹具的设计十分科学。
1工装夹具设计的基本原则及要求1.1基本原则在设计机加工工装夹具时，不能过分地追求造型的唯一性，而是要进行复杂结构设计，使得夹具的定位费用相对较高。
结合机床具体特点，选择合适的刀具，尽量控制刀具位置，使刀具之间的位置关系达到最小。
在夹具构造上，要尽可能地采用简化的方法，以便于夹具加工的迅速进行。
工装夹具的位置设计的规定和标准，需要与应用的国内或者区域的标准和规范相配合，不能存在着对设计的违背。
同时，在对夹具进行设计之前，要了解夹具的实际应用状况，以便对夹具进行合理设计。
夹具所使用的每一个部件，都要满足国家有关部件的质量标准，绝对不能使用假冒品和品质不合格的部件[1]。
1.2基本要求在加工过程中，或者在进行使用过程中，工装夹具必须要受到多种力量的作用，如果工装夹具的强度和刚性不够，就必然会造成夹具损坏。
所以，在夹具的设计过程中，必须选用适当材质，并进行适当构造，才能保证夹具具有足够的强度和刚性。

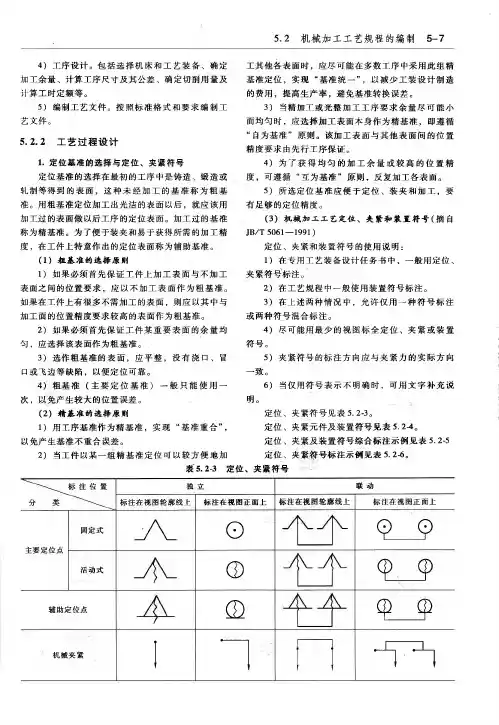

机械加工工艺定位、夹紧和装置符号
