物理光学光的衍射与衍射的现象
高中物理：光的衍射
高中物理：光的衍射
【知识点的认识】
一、光的衍射
1．光离开直线路径绕到障碍物阴影里的现象叫光的衍射．
2．发生明显衍射的条件：只有在障碍物或孔的尺寸比光的波长小或者跟波长差不多的条件下，才能发生明显的衍射现象．
3．泊松亮斑：当光照到不透光的小圆板上时，在圆板的阴影中心出现的亮斑（在阴影外还有不等间距的明暗相间的圆环）．
4．常见的衍射现象有单缝衍射，圆孔衍射和泊松亮斑等．
5．单缝衍射图样特点：若是单色光，则中央条纹最宽最亮，两侧为不等间隔的明暗相间的条纹，其亮度和宽度依次减小；若是白光则中央为白色亮条纹，且最宽最亮，两边为彩色条纹．
【解题方法点拨】
衍射与干涉的比较
两种现象
比较项目
单缝衍射双缝干涉
不同点条纹宽度条纹宽度不等，中央最
宽
条纹宽度相等
条纹间距各相邻条纹间距不等各相邻条纹等间距
亮度情况中央条纹最亮，两边变
暗条纹清晰，亮度基本相
等
相同点干涉、衍射都是波特有的现象，属于波的叠加；
干涉、衍射都有明暗相间的条纹
（1）白光发生光的干涉、衍射和光的色散都可出现彩色条纹，但光学本质不同．
（2）区分干涉和衍射，关键是理解其本质，实际应用中可从条纹宽度、条纹间距、亮度等方面加以区分．
2．干涉与衍射的本质：光的干涉条纹和衍射条纹都是光波叠加的结果，从本质上讲，衍射条纹的形成与干涉条纹的形成具有相似的原理．在衍射现象中，可以认为从单缝通过两列或
多列频率相同的光波，它们在屏上叠加形成单缝衍射条纹．。
高中物理：光学-光的衍射
高中物理：光学-光的衍射光的衍射是光学中的经典知识点，其在多个领域都有着广泛的应用，例如显微镜、天文望远镜等。
本文将详细介绍光的衍射的基本概念、衍射定理、夫琅禾费衍射以及常见的实验方法。
一、光的衍射的基本概念光的衍射是指光通过一个孔或者通过物体表面的缝隙后，光波会扩散成为一组新的光波，这种现象被称为光的衍射。
在光的衍射中，光波会形成一些明暗交替的区域，这些区域被称为衍射图样，其形状和孔或者缝隙的大小和形状有关。
二、衍射定理衍射定理是光学中最重要的定理之一，它是描述从一个孔或者一个光源丝的发射的光经过另一个孔或者缝隙后产生的光的波前的变化情况。
衍射定理可以用来计算衍射图案的形状，以及通过使用光的衍射图案来确定物体的大小和形状。
衍射定理的公式如下所示：sinθ = nλ/d其中，θ是衍射角，n是衍射序数，λ是光的波长，d是孔或者缝隙的宽度。
三、夫琅禾费衍射夫琅禾费衍射是一种典型的衍射现象，它是一种发生在单缝或双缝上的衍射现象。
夫琅禾费衍射的衍射图样是一组纵向的亮暗条纹。
夫琅禾费衍射的公式如下所示：dsinθ = nλ其中，d是缝隙的大小，θ是衍射角，n是衍射序数，λ是光的波长。
四、实验方法实验方法是研究光的衍射现象的重要手段。
常见的光的衍射实验方法包括单缝衍射实验、双缝干涉实验、格点衍射实验等。
（1）单缝衍射实验单缝衍射实验是研究光的衍射现象的最简单的实验方法之一，它可以通过一个狭窄的孔洞使光波扩散成为一个圆形的波前来观察光的衍射现象。
（2）双缝干涉实验双缝干涉实验是研究光的干涉现象的重要实验方法，它可以通过两个狭缝使光波扩散成为一组具有干涉现象的亮暗条纹。
（3）格点衍射实验格点衍射实验是一种研究光的衍射现象的实验方法，它可以通过一个光栅来使光波扩散成为一组具有规律的亮暗条纹。
五、练习题1. 一束波长为500nm的光穿过一个宽度为0.3mm的单缝后，经过距离1m的观察屏时，其衍射图样的第五个主极大的位置距离中心线的距离是多少？参考答案：0.30mm2. 光通过一组双缝（缝距为0.1mm，缝宽为0.05mm），在距离屏幕40cm处出现了一组亮暗条纹。

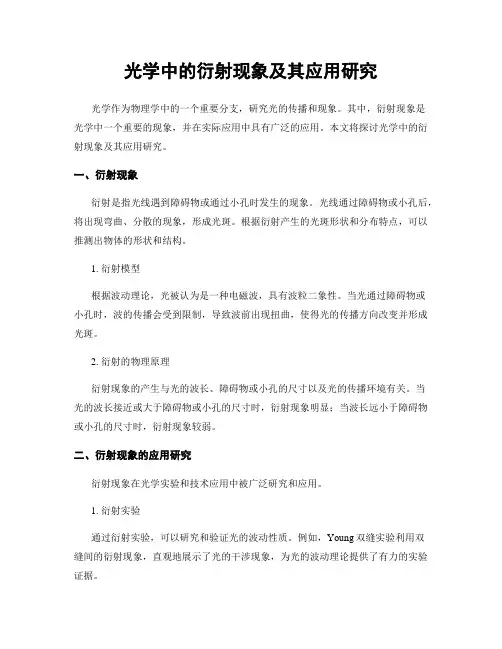

光学中的衍射现象及其应用研究
光学中的衍射现象及其应用研究光学作为物理学中的一个重要分支，研究光的传播和现象。
其中，衍射现象是光学中一个重要的现象，并在实际应用中具有广泛的应用。
本文将探讨光学中的衍射现象及其应用研究。
一、衍射现象衍射是指光线遇到障碍物或通过小孔时发生的现象。
光线通过障碍物或小孔后，将出现弯曲、分散的现象，形成光斑。
根据衍射产生的光斑形状和分布特点，可以推测出物体的形状和结构。
1. 衍射模型根据波动理论，光被认为是一种电磁波，具有波粒二象性。
当光通过障碍物或小孔时，波的传播会受到限制，导致波前出现扭曲，使得光的传播方向改变并形成光斑。
2. 衍射的物理原理衍射现象的产生与光的波长、障碍物或小孔的尺寸以及光的传播环境有关。
当光的波长接近或大于障碍物或小孔的尺寸时，衍射现象明显；当波长远小于障碍物或小孔的尺寸时，衍射现象较弱。
二、衍射现象的应用研究衍射现象在光学实验和技术应用中被广泛研究和应用。
1. 衍射实验通过衍射实验，可以研究和验证光的波动性质。
例如，Young双缝实验利用双缝间的衍射现象，直观地展示了光的干涉现象，为光的波动理论提供了有力的实验证据。
2. 衍射光栅光栅是一种具有周期性结构的装置，通过光的多次衍射现象可以产生多个暗纹和亮纹的光斑。
光栅广泛应用于光谱分析、光学显微镜等领域。
例如，在光谱分析中，通过光栅的衍射作用将光分散成不同波长的光谱线，便于进行物质成分分析。
3. 衍射应用于天文学天文学中，通过望远镜观测远处星体时，光线经过大气层的干扰会产生衍射现象。
这种衍射现象会造成星体的光斑扭曲和分散，影响观测结果。
因此，天文学家利用衍射理论研究大气层对光线的影响，并通过衍射校正技术提高天文观测的精度。
4. 衍射在成像技术中的应用衍射现象在成像技术中具有重要意义。
例如，电子显微镜借助于电子的波动特性和衍射现象，可以对微观物体进行高分辨率成像。
另外，X射线衍射技术也是研究晶体结构和材料性质的重要手段。
综上所述，光学中的衍射现象是光的波动性质的重要体现，在实际应用中具有广泛的研究和应用。
光的衍射初中物理中光的衍射现象与应用
光的衍射初中物理中光的衍射现象与应用光的衍射光的衍射是光学中的一种现象，指的是当光线通过一个孔或者绕过障碍物后，出现扩散和干涉现象，从而产生新的光的分布模式。
光的衍射现象可以用波动理论来解释，是光学中重要的研究内容之一。
除了理论研究外，光的衍射也有多种实际应用。
一、光的衍射现象光的衍射现象主要包括以下几个方面。
1. 单缝衍射：当光线通过一个宽度较小的缝隙时，会出现衍射现象。
光线通过缝隙后会扩散并形成一定的干涉图样。
2. 双缝衍射：在实验中，当光线通过两个紧邻的缝隙时，会出现干涉和衍射现象。
这种衍射现象被广泛应用于干涉仪等光学实验设备中。
3. 光的衍射和干涉的特性：光的衍射和干涉都是波动的特性，可以用干涉和衍射现象进行解释。
干涉和衍射同时存在的情况下，光的分布模式更加复杂。
4. 衍射光的特性：衍射光的特性主要表现在其分布模式上，具有一定的波动特性。
衍射光的分布规律可以通过夫琅禾费衍射公式进行计算和预测。
二、光的衍射应用光的衍射现象不仅是物理学的研究内容，还有多种实际应用。
1. 衍射光栅：光栅是一种具有周期性结构的光学元件，广泛应用于光谱仪、激光仪器、衍射光的分析等领域。
光栅通过光的衍射，将入射光分解成不同波长的光束，通过测量不同波长的光束的强度和位置，可以得到物质的光谱信息。
2. 衍射显微镜：衍射显微镜是一种利用光的衍射原理进行观测的显微镜，具有较高的分辨率。
通过衍射显微镜可以观察到微细结构、纳米颗粒等。
3. 衍射光的干涉：光的衍射也可以用于干涉实验中。
通过调整入射光线和检测光线的相位差，可以产生干涉条纹，用于测量光程差、薄膜厚度等。
4. 衍射在光学设计中的应用：光的衍射现象在光学设计中有很多应用。
例如，在透镜设计中，可以通过光的衍射现象来优化透镜的结构和性能。
综上所述，光的衍射是指光线经过一个孔或绕过障碍物后出现扩散和干涉现象的现象。
光的衍射现象有多种应用，包括光栅、衍射显微镜、干涉实验和光学设计等。
光的衍射高中物理课件
01
海市蜃楼
由于光的折射和全反射，远处的景物在地面上形成虚像，有时也会因为
衍射而产生彩色幻影。
02
星光闪烁
星光在穿过大气层时，受到空气密度、温度等因素的影响，发生衍射和
干涉，使得星光看起来闪烁不定。
03
露珠上的彩色光环
露珠相当于一个凸透镜，阳光穿过露珠时会发生折射、反射和再折射的
光学过程，形成彩色光环。此外，露珠表面的微小结构也会导致光的衍
衍射的种类和特点
衍射分为菲涅尔衍射和夫琅禾费衍射。菲涅尔衍射是光波在近场区域的衍射，表现为光波前的弯曲；夫琅禾 费衍射是光波在远Байду номын сангаас区域的衍射，表现为明暗相间的衍射图样。
衍射光栅的原理和应用
衍射光栅是一种具有周期性结构的光学元件，能够使入射光发生衍射，形成多个不同方向的光束。衍射光栅 在光谱分析、光学测量等领域有广泛应用。
分类
根据障碍物或孔的尺寸与光波长 的关系，可分为明显衍射和不明 显衍射。
衍射原理及波动性质
衍射原理
光具有波动性，遇到障碍物或小孔时，会绕过障碍物继续传 播。
波动性质
光波具有振幅、频率、波长等波动特性，这些特性决定了光 的衍射行为。
光源、波长与衍射关系
光源
不同光源发出的光波长不同，波长越 短，衍射现象越不明显。
通信技术中的衍射现象
在光纤通信和无线通信中，光的衍射现象会影响 信号的传输质量和范围。通过研究光的衍射特性 ，可以优化通信系统的设计和性能。
材料科学中的衍射分析
在材料科学领域，利用X射线、中子束等物质的衍 射现象，可以分析材料的晶体结构、化学成分等 信息。这对于新材料的研发和性能优化具有重要 意义。
单缝衍射实验
光的衍射与多缝衍射知识点总结
光的衍射与多缝衍射知识点总结光的衍射是指当光通过一个障碍物或通过具有一定结构的物体时，光的传播方向发生偏折或扩散的现象。
而多缝衍射是光通过多个缝隙时所产生的衍射效应。
在本文中，我们将对光的衍射和多缝衍射的知识点进行总结和探讨。
1. 光的衍射现象光的衍射现象最早可以追溯到17世纪，由意大利物理学家威廉·格拉萨对单缝和双缝衍射的观察所发现。
光的衍射是一种波动现象，它与光的波长、衍射物体的尺寸以及光的传播距离等因素有关。
当光通过一个缝隙时，缝隙的尺寸和光的波长决定了衍射的效应，较小的缝隙和较长的波长会产生更显著的衍射效应。
2. 衍射的数学描述衍射现象可以用数学方程进行描述。
根据夫琅禾费衍射公式，当光通过一个缝隙时，衍射角度θ和缝隙的宽度d之间的关系为：sinθ = λ/d，其中λ代表光的波长。
这个公式说明，当缝隙越小或光的波长越大时，衍射角度也会越大，衍射效应也会越明显。
3. 单缝衍射和双缝衍射单缝衍射是指光通过一个缝隙时的衍射现象。
当光通过一个非常窄的缝隙时，会发生衍射效应，导致光的传播方向偏折。
这种衍射现象在日常生活中广泛存在，比如透过窗帘时的光斑就是由单缝衍射所产生的。
双缝衍射是指光通过两个狭缝时的衍射效应。
由于双缝之间的距离较小，光通过每个缝隙后的衍射波会相互干涉，形成一系列明暗相间的条纹，称为干涉条纹。
双缝衍射是衍射和干涉效应的综合体现，对于研究光的波动性质具有重要意义。
4. 多缝衍射多缝衍射是指光通过多个缝隙时的衍射现象。
当光通过多个缝隙时，会产生多个衍射波，这些衍射波之间会相互干涉，形成复杂的干涉图样。
多缝衍射的观察和研究为我们深入理解光的波动性质提供了重要的证据和实验依据。
5. 衍射的应用光的衍射在很多领域中都具有广泛的应用价值。
例如在显微镜中，通过利用光的衍射现象，可以将缩小的物体放大并清晰可见。
在激光技术中，光的衍射被用于制造光栅，用于分析和处理光信号。
此外，光的衍射还在天文学、无线电通信、图像处理等方面具有重要的应用。
(大学物理ppt)光的衍射
0
Δx
(b)当k=3时，光程差 a sin ( 2k 1 ) 7 2 2 狭缝处波阵面可分成7个半波带。
I / I0
相对光强曲线
1
明纹宽度 中央明条纹的角宽 为中央两侧第一暗条 纹之间的区域:
0.017 0.047 0 0.047
0.017
sin
-2(/a) -(/a)
/a
2(/a)
由a sin k
令k=1 半角宽
a
a
衍射屏 透镜
λ
观测屏 x2 x1 Δx Δx
Huygens-Fresnel’s principle
（1） 惠更斯原理：在波的传播过程中，波阵面（波面）（相位 相同的点构成的面）上的每一点都可看作是发射子波（次波）的 波源，在其后的任一时刻，这些子波的包迹就成为新的波阵面。
t 时刻波面
· · · · ·
t+t时刻波面
波传播方向
t + t
· ·· · · · · t · · · ·· · ·
一、衍射现象、惠更斯-菲涅耳原理 圆孔衍射
菲涅尔圆孔衍射
一、衍射现象、惠更斯-菲涅耳原理 各种孔径的夫琅禾费衍射图样 正三 边形 孔 正四 边形 孔
正六 边形 孔
正八 边形 孔
一、衍射现象、惠更斯-菲涅耳原理 圆屏衍射 R S 直边衍射 rk
P
菲涅尔圆屏衍射
直边衍射
2、惠更斯—菲涅耳原理
第 4 章 光的衍射
一、衍射现象、惠更斯-菲涅耳原理
二、单缝的夫琅禾费衍射
三、光学仪器的分辨本领
四、光栅衍射
五、光栅光谱
六、X 射线衍射
大学物理光的衍射
k1bsin
2
b213000A &
对于 , k1是明纹
则 bsin（2k1）
2
b s in 3 0 0 3， 4 3 3 （ 0A & )是 紫 光
2
.
例1：如图，波长为
的单色平行光垂直照 A
射单缝，若由单缝边
缘发出的光波到达屏
上P、Q、R三点的光
o
程差分别为2、2.5
P
3.5 ，比较P、Q、 R B
.
离得远 可分辨
瑞利判据 刚能分辨
离得太近 不能分辨 小孔（直径D）对两个靠近的遥远的点光源的分辨
.
S1
D
*
0
*
I
S2
最小分辨角
分辨本领
1
1.22 D
R 1 D
1.22
.
D
R
望远镜： 不可选择，可D R
▲ 世界上最大的光学望远镜： D=8m
建在了夏威夷山顶。 ▲世界上最大的射电望远镜：
f
Q
三点的亮度。
R
解题思路：2＝22 第二级暗纹
2.5(221)
2
第二级明纹
2
3.5(231) 第三级明纹
2.
例：在单缝夫朗和费衍射实验中，屏上第3级暗纹 对应的单缝处波面可划分为——6 —个半波带？若 将缝宽缩小一半，原来第3级暗纹处将是明——纹。
例：波长为600nm的单色平行光，垂直入射 到缝宽为b=0.60mm的单缝上，缝后有一焦 距f=60cm的透镜。在透镜焦平面上观察衍射 图样. 则中央明纹宽度为—1— .2m—m。两个第3级暗纹之 间的距离为—3.6—m—m 。
sb
显 示
几何
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理光学光的衍射与衍射的现象光的衍射是指光线通过一个孔或者绕过一个物体后，经过一定的传
播距离后，出现明暗交替的现象。
这种现象是由于光的波动性导致的。
本文将介绍光的衍射的原理、衍射的现象以及一些典型的衍射实验。
一、光的衍射原理
衍射现象是由于光的波动性而产生的，根据赛涅尔衍射原理，当光
线通过一个孔或者绕过一个物体时，波前会发生弯曲，从而产生了衍射。
根据惠更斯-菲涅尔原理，任何一个波前上的每一个点都可以看成
是次波的发射源，通过各个波源发射出来的次波在波前上相互叠加形
成新的波前。
光的衍射与光的波长有关，波长越小，衍射现象越明显。
此外，衍
射还与衍射孔的尺寸有关，如果衍射孔的尺寸小于光的波长，衍射现
象也会比较明显。
二、光的衍射现象
1. 单缝衍射
当光通过一个细缝时，光线会向前方呈圆形扩散，并形成一系列明
暗的交替带。
这种现象被称为单缝衍射。
单缝衍射的衍射角度与光的波长和衍射孔的尺寸有关。
一般情况下，衍射角度越大，衍射强度越弱，衍射带的亮度也会减弱。
2. 双缝干涉
双缝干涉是指光线通过两个并排的细缝后，形成一系列明暗的条纹。
这些条纹是由光的干涉现象导致的。
双缝干涉的条纹间距与衍射角度有关，当衍射角度小于一定范围时，条纹间距较大；而当衍射角度超过一定范围时，条纹间距变小。
3. 衍射光栅
光栅是由一系列平行而等间距的缝或透明光栅构成的，当光通过光
栅后，会形成一系列具有规则间距的亮暗条纹。
光栅的条纹间距与光的波长和光栅的缝尺寸有关，通过调节光栅的
缝宽和缝距可以改变衍射带的间距和亮度。
三、典型的光的衍射实验
1. 杨氏双缝干涉实验
杨氏双缝干涉实验是一个经典的衍射实验，在实验中，光线通过两
个并排的细缝后，实验者可以观察到一系列明暗的条纹。
这个实验验证了光的波动性以及光的干涉现象，同时也揭示了光的
波动性与粒子性的共存。
2. 单缝衍射实验
单缝衍射实验是利用一个细缝来观察光的衍射现象，实验者可以通
过调节缝的尺寸和光源的波长来观察不同条件下的衍射带。
这个实验可以帮助人们更好地理解光的波动性以及衍射现象。
3. 分波面衍射实验
分波面衍射实验是利用不同波面的干涉来观察光的衍射现象，实验者可以通过调节衍射器件和光源的位置来实现分波面的干涉。
这个实验可以在更复杂的条件下观察到光的衍射现象，并有助于研究光波的特性和行为。
总结：
物理光学光的衍射是由于光的波动性导致的现象，通过不同的实验可以观察到光的衍射现象以及明暗交替的条纹。
光的衍射现象可以通过改变光的波长和衍射孔的尺寸来调节。
光的衍射实验对于理解光的波动性以及光的特性与行为有着重要的意义。
