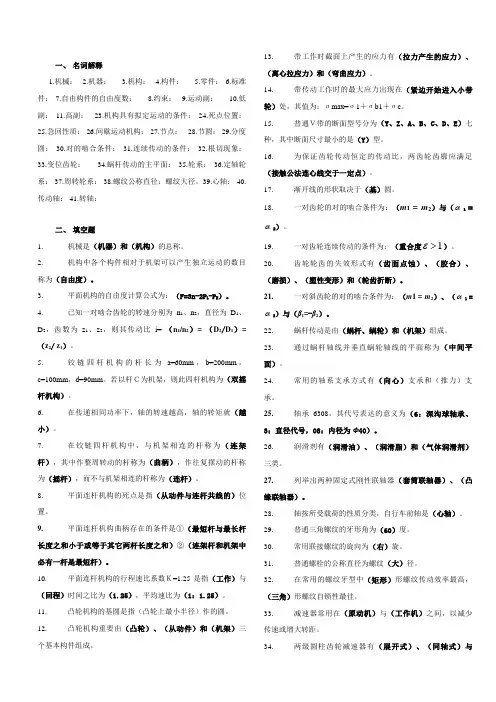

2023年机械设计基础考试题库及答案
一、名词解释1.机械：2.机器：3.机构：4.构件：5.零件：6.标准件：7.自由构件的自由度数：8.约束：9.运动副：10.低副：11.高副：23.机构具有拟定运动的条件：24.死点位置：25.急回性质： 26.间歇运动机构： 27.节点： 28.节圆： 29.分度圆：30.对的啮合条件：31.连续传动的条件：32.根切现象：33.变位齿轮：34.蜗杆传动的主平面：35.轮系：36.定轴轮系： 37.周转轮系： 38.螺纹公称直径：螺纹大径。
39.心轴： 40.传动轴： 41.转轴：二、填空题1.机械是（机器）和（机构）的总称。
2.机构中各个构件相对于机架可以产生独立运动的数目称为（自由度）。
3.平面机构的自由度计算公式为：（F=3n-2P L-P H）。
4.已知一对啮合齿轮的转速分别为n1、n2，直径为D1、D2，齿数为z1、z2，则其传动比i= （n1/n2）= （D2/D1）= （z2/ z1）。
5.铰链四杆机构的杆长为a=60mm，b=200mm，c=100mm，d=90mm。
若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。
6.在传递相同功率下，轴的转速越高，轴的转矩就（越小）。
7.在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。
8.平面连杆机构的死点是指（从动件与连杆共线的）位置。
9.平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。
10.平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。
11.凸轮机构的基圆是指（凸轮上最小半径）作的圆。
12.凸轮机构重要由（凸轮）、（从动件）和（机架）三个基本构件组成。
13.带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。
技能认证机械设计基础考试(习题卷17)
技能认证机械设计基础考试(习题卷17)第1部分：单项选择题，共44题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]某轴用一对角接触球轴承反向安装，若轴上的轴向外载荷为零，则该两轴承的( )一定相等。
A)内部轴向力B)径向力C)轴向力答案:C解析:2.[单选题]在一对皆为软齿面的闭式直齿圆柱齿轮传动中，精度皆为8级，在中心距和传动比、齿宽皆不变的情况下，欲提高其接触强度，最有效的措施是()。
A)增大模数B)提高齿面硬度C)提高精度等级答案:B解析:3.[单选题]在载荷具有冲击、振动,且轴的转速较高、刚度较小时,一般选用( )。
A)刚性可移式联轴器B)弹性联轴器C)安全联轴器答案:B解析:4.[单选题]当增大滑动轴承的宽度时,轴承温升将( )。
A)增加B)减少C)保持答案:A解析:5.[单选题]变位齿轮正传动的啮合角()分度圆压力角。
A)小于B)等于C)大于答案:C解析:6.[单选题]斜齿圆柱齿轮传动强度计算公式中的复合齿形系数，用什么齿数从图中査取？ （ ）A)当量齿数ZvB)齿数zC)假想齿数z答案:B解析:B)转轴C)传动轴．以上都不对答案:B解析:8.[单选题]毛坯是采用铸铁还是钢来制造，主要取决于()。
A)链条的线速度B)传递的圆周力C)链轮的转速答案:A解析:9.[单选题]V带轮槽角应小于带楔角的目的是什么？A)增加带的寿命B)便于安装C)可以使带与带轮间产生较大的摩擦力答案:C解析:10.[单选题]齿轮采用渗碳淬火的热处理方法，则齿轮材料只可能是()。
A)45号钢B)ZG340～640C)20CrMnTi答案:C解析:11.[单选题]( )键对轴削弱最大。
A)平键B)半圆键C)楔键D)花键答案:B解析:12.[单选题]紧联接螺栓的强度也按纯拉伸计算时，考虑到摩擦力矩的影响，应将螺栓所受的拉力增加到原来的（ ）倍。
A)1.1B)1.2C)1.3D)1.5答案:C解析:13.[单选题]轴的制造时广泛采用碳钢，其中最常用的牌号是( )。
机械设计基础试题(含答案)
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。
机械设计基础培训练习题北京市中级职称考试
作业题:工程制图:一、判断题V1. 左视图是从右向左观察物体，并垂直向左投影所得到的图形；（X ）2. 已知点的两个投影，可利用点的三面投影特性，求其第三个投影；（V ）3. 在三投影面体系中，一条直线不可能同时在两个投影面中反映实长；（X ）4. 两个直径相同的圆柱体正交时，相贯线为“X ”；（V ）5. 以剖视图表示内、外螺纹连接时，其旋合部分应按外螺纹的画法绘制；（V ）6. 在设计部件或及其时，一般先设计出零件图，然后再按照零件图画装配图；（X ）注：设计分为总体设计与详细设计（结构设计），其中详细设计为先画装配图，再设计零件图。
二、单项选择1. 机械制图国家标准规定，汉字书写应写成A. 草体B. 长仿宋体C. 宋体D. 楷体2 .机械制图中表示不去除材料而达到表面粗糙度的标注符号是:三、多项选择题1•、三视图一般是指（ABC）A、主视图B、俯视图C、左视图D、剖视图2、接替阶梯轴零件在制图中，以下哪几项是需要标注的：（ABD ）A.同轴度B.圆柱度C.平行度D.直径金属工艺学一、判断题1. 塑性变形是指金属材料在外力作用下，发生暂时性变形的特性。
（X ）（应为永久性变形）1. 热处理是将钢材由固态加热到液态冰经过保温冷却的一种工艺方法；（X ）2. 金属热处理工艺可适当提高材料的硬度、强度、韧性或耐磨性；（V ）二、单选题1. 金属材料的工艺性能是指在 C 所表现出来的性能。
A.使用条件下B.外力作用下C.加工过程中D.运输过程中；2. _______________________________________________________ 灰铸铁HT250中的数字是指直径30mm的标准试棒最小___________________________________ C _______ 为250Mpa。
A、硬度B、屈服强度C、抗拉强度D、抗压强度（注：脆性材料没有屈服强度；塑性材料的抗拉强度与抗压强度基本相等，而脆性材料的抗压强度远远大于抗拉强度，所以对脆性材料一般用抗拉强度来表示其性能。
中职中专 《汽车机械基础》测验卷
中职中专《汽车机械基础》测验卷班级：姓名：分数：一、选择题(40分)1、关于两物体间的相互作用，说法正确的是（）A、马拉车不动，是因为马拉车的力小于车拉马的力B、马拉车前进，是因为马拉车的力大于车拉马的力C、马拉车不论动还是不动，马拉车的力大小总是等于车拉马力的大小2、关于作用力和反作用力，下列说法正确的是（）A、物体发生力的作用时，先有作用力，然后产生反作用力B、作用力与反作用力大小相等方向相反C、作用力和反作用力是一对平衡力3、一对齿轮的传动比等于（）A、主动齿轮的齿数/从动齿轮的齿数B、从动轮的齿数/主动齿轮的齿数C 、从动轮的齿数乘以主动齿轮的齿数4、普通螺纹的公称直径是指（）A、大径B、中径C、小径5、在轴上支撑轴承的部分称为（）A、轴头B、轴颈C、轴身6、既支承回转运动，又传递动力的轴称为（）A、心轴B、转轴C、传动轴7、( )是滚动轴承代号的基础A、前置代号B、基本代号C、后置代号8、( )主要用于传递力，起牵引、悬挂重物的作用A、传动链B、输送链C、起重链9、链的长度用链节数表示，链节数最好取（）A、偶数B、奇数C、任意数10、普通V带的横截面为（）A、圆形B、矩形C、等腰梯形11、（）是带传动的特点之一A、传动比准确B、过载时会产生打滑现象C、应用在传动比准确的场合12、在键连接中（）的工作面是两个侧面A、普通平键B、切向键C、楔键13、键主要用于需要传递（）的场合A、拉力B、压力C、扭转力14、（）是用来减轻人的劳动，完成做功或者转换能量的装置A、零件B、构件C、机器15、下列属于高副的是（）A、转动副B、移动副C、齿轮副16、铰链四杆机构中，各构件之间均以（）相连接A、转动副B、移动副C、螺旋副17、在铰链四杆机构中，能做整周旋转的是（）A、机架B、摇杆C、曲柄18、能保证传动比恒定，工作可靠性高，传递运动准确的是（）A、带传动B、链传动C、齿轮传动19、渐开线齿轮是以（）作为齿廓的齿轮A、任意两条反向渐开线B、两个基圆产生的渐开线C、同一基圆上产生的两条反向的渐开线20、（）是用来传递信息的机器A、电动机B、缝纫机C、手机二判断题（30分）1、普通V带的横截面是等腰梯形，其工作面是两侧面（）2、凡合力都比分力大（）3、汇交的三个力是平衡力（）4、刚体在外力作用下形状和大小保持不变（）5、约束限制物体运动的力（）6、力对物体的效应只和力的大小有关（）7、力是不仅有大小而且有方向（）8、杆件在外力作用下发生变形，其内各部分之间产生的相互作用力称为内力（）9、构件是运动单元，而零件是制作单元（）10、高副比低副的承载能力要大（）11、安装V带时越紧越好（）12、V带装置应有防护罩（）13、按用途不用螺纹可以分为内螺纹和外螺纹（）14、链传动属于啮合传动，所以它的传动比恒定（）15、铰链四杆机构中，其中一杆必为曲柄（）16、按轴线形状不同轴可分为曲轴和直轴（）17、键连接属于不可拆连接（）18、滚动轴承的前置代号，后置代号是轴承代号的补充不能省略（）19、只有滚动型轴承无滑动型轴承（）20、滑动轴承不需要润滑（）三名词解释（10分）1、自由体：2、刚体：3、零件：4、曲柄：四、简答（20分）1轴分为那些类型?2、对外啮合的标准圆柱直齿轮，主动轮转速N1=1500r/min ,主动轮齿数Z1=6从动齿轮齿数Z2=12,求从动齿轮每分钟转多少？1。
机械设计基础试题(含答案)
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。
汽车机械基础试题库汇总
概述一、填空题1、机构是具有确定实物组合体；它各部分之间具有，并能作有效或，减轻或代替。
2、一部完整工作机是由动力部分、___________和组成。
4、运动副是使两构件之间既能保持___ __接触，又能产生一定形式___ ____联接。
5、两个构件之间以点或线接触形成运动副称为6、汽车常用平面连杆机构有、、、。
7、机构中构件按其运动性质不同分有固定件、__________和。
二、选择题7．机械系统制造单元是。
A. 构件B.机构C.机器D.零件8、机器及机构主要区别是A 机器运动较复杂 B机器结构较复杂 C机器能完成有用机械功或机械能D机器能变换运动形式9、机构是由若干个构件通过连接而成。
10、组成平面低副两构件接触必须为（）。
A.点接触B.线接触C.点或线接触D.面接触三、判断题11、构件及零件区别是构件是运动单元，零件是制造单元（）12、机构运动示意图需按比例表示出各构件及各运动副相互位置关系。
（）13、以点或线接触运动副是高副。
( )四、简答题14、机构作用及机构特征是什么？15、构件和零件有何区别?17、机器和机构有何区别?18.什么是机构运动简图？绘制机构运动简图目和意义？答案:一、相对运动确定相对运动机械功进行能量转换人类劳动传动部分执行部分直接相对运动高副曲柄摇杆机构双曲柄机构双摇杆机构曲柄滑块机构主动件从动件二、D C运动副D 三、√×√四、1机构在机器中作用是传递运动和力，实现运动速度和形式改变。
特征：它是若干构件组合；各构件均具有确定相对运动。
2零件：机器中不可拆最基本制造单元体构件：由一个或几个零件刚性地连接而成，作为一个整体运动，是机构运动单元3机器主要功能是能完成有用机械功或进行能量转换机构主要功能是传递或转换运动方式，不能作机械功和进行能量转换4机构运动简图：用简单符号和线条代表运动副和构件，并按一定比例尺表示机构组成及各构件运动关系简单图形。
绘制机构运动简图可以了解机构组成和类型，表达一部复杂机器传动原理，对机构进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础培训练习题北京市中级职称考试汽车方向
作业题：
工程制图：
一、判断题√
1. 左视图是从右向左观察物体，并垂直向左投影所得到的图形；（×）
2. 已知点的两个投影，可利用点的三面投影特性，求其第三个投影；（√）
3. 在三投影面体系中，一条直线不可能同时在两个投影面中反映实长；（×）
4. 两个直径相同的圆柱体正交时，相贯线为“X”；（√）
5. 以剖视图表示内、外螺纹连接时，其旋合部分应按外螺纹的画法绘制；（√）
6. 在设计部件或及其时，一般先设计出零件图，然后再按照零件图画装配图；（×）
注：设计分为总体设计与详细设计（结构设计），其中详细设计为先画装配图，再设计零件图。
二、单项选择
1. 机械制图国家标准规定，汉字书写应写成（B）
Ａ．草体Ｂ．长仿宋体Ｃ．宋体Ｄ．楷体
２.机械制图中表示不去除材料而达到表面粗
糙度的标注符号是：（）
三、多项选择题
1. 、三视图一般是指（ABC）
A、主视图
B、俯视图
C、左视图
D、剖视图
2、接替阶梯轴零件在制图中，以下哪几项是需要标注的：（ABD）
A. 同轴度
B. 圆柱度
C. 平行度
D. 直径———————————————————————————————————————
金属工艺学
一、判断题
1. 塑性变形是指金属材料在外力作用下，发生暂时性变形的特性。
（×）（应为永久性变形）
1.热处理是将钢材由固态加热到液态冰经过保温冷却的一种工艺方法；（×）
2.金属热处理工艺可适当提高材料的硬度、强度、韧性或耐磨性；（√）
二、单选题
1. 金属材料的工艺性能是指在 C
所表现出来的性能。
A. 使用条件下
B. 外力作用下
C. 加工过程中
D. 运输过程中；
2．灰铸铁HT250中的数字是指直径30mm的标准试棒最小_______C_______为250Mpa。
A、硬度
B、屈服强度
C、抗拉强度
D、抗压强度
（注：脆性材料没有屈服强度；塑性材料的抗拉强度与抗压强度基本相等，而脆性材料的抗压强度远远大于抗拉强度，因此对脆性材料一般用抗拉强度来表示其性能。
三、多选题
1.可用于测试金属材料硬度的方法有：（ABCD ）
A. 布氏硬度
B. 肖氏硬度
C. 洛氏硬度
D. 维氏硬度
2.在焊接过程中，AB 使被焊接零件受到压力作用。
A. 电阻点焊
B. 闪光焊
C. 熔焊
D. 钎焊；
3. 钢常见的回火方法有：（BCD）
A、常温
B、高温
C、中温回火
D、低温回火———————————————————————————————————————
互换性与技术测量
一、判断题
1.在大批量生产中，加工达到精度越高越好。
（×）
2.百分表作为精密量具，在测量时您直接读出被测量工件的实际尺寸大小；（×）
3.公差等级中，IT7级的公差值比IT8级的公差值小，尺寸精度高；（√）
4.形位公差符号“◎”表示圆柱图；（×）应该是同轴度；
5.互换性是指在同一规格的一批零件或部件中任取其一，不需要任何挑选或附件修配就能装在机器上，达到规定的功能要求。
（√）
6.国标中，公差配合分为三种，分别为间隙配合，过盈配合，偏差配合；（×）
7.常见的长度单位有公制与美制两种，中国采用公制长度单位。
（√）注：美制=英制
二、单选题
1. 在形位公差中，属于形状公差的是：
（ C ）
A. 垂直度
B. 同轴度；
C. 圆柱度
D. 对称度；
2. 基孔制配合的基准件是孔，基准孔的基本偏差代号为（A）
A．（H）B、（B）C、（K）D、（S）
3. 可能具有间隙或过盈的配合是（B ）配合
A、间隙
B、过渡
C、过盈
D、公差
三、多选题
1. 国际标准化组队国际单位制规定了7个基本量及单位，其中包括：（ABD ）
A. 长度;
B. 电流
C. 力
D. 发光强度；注：7个单位为长度，质量，时间，电流，热力学温度，物质的量，发光强度。
2. 配合尺寸Φ30 H8/m7 表示的含义包括：（BC ）
A. 过盈配合
B. 基孔制；
C. 过渡配合；
D. 基轴制；
3. 表面粗糙度对零件如下哪些性能有影响？（ABCD ）
A. 耐磨性
B. 疲劳强度
C. 装配稳定性；
D. 抗腐蚀性；
四、计算题
一尺寸链各环基本尺寸及加工偏差如图所示，试问装配后其封闭环A可能出现的极限尺寸是多少？
计算：
（1）首先判定增环与减环：A1为增环，A2与A3为减环；
（2）计算基本尺寸：A=A1-A2-A3=0mm；
（3）计算封闭环的最大极限尺寸：=（100+0.1）-（70-0.1）-（30-0.08）=0.28mm；
（4）计算封闭环的最小极限尺寸：=（100+0）-（70-0.05）-（30-0.05）=0.1mm Then：A=0 0.28 0.1 mm
机械设计基础_ 0523练习题
一、判断题×√
1. 使用安全系数是判断机械零件强度的一种方法，在保证安全和可靠的前提下，尽可能选用较小的安全系数；（√）。
