ansys使用小技巧
ansys的一些使用技巧
ansys的一些使用技巧ansys运行solve后弹出对话框及warning对话框的解决办法ansys中存在warning提示时会弹出对话框，但有时候警告信息对运算结果影响很小，并且难以消除这些warning，这时候就可以用如下命令屏蔽warning对话框的显示：/uis,msgpop,3运行此命令后，warning信息不再弹出对话框，但error信息仍会弹出对话框。
当ansys中存在warning或error信息时，进行求解时，运行solve命令后会弹出对话框进行提示，并询问是否继续，需点击YES方能求解，解决此问题的方法为：将程序保存为宏(macro)文件，即在记事本或写字板里保存APDL命令后，将文件名改为XXX.mac，并放在ansys目录文件夹下。
运行时直接在ansys命令窗口输入XXX，回车，即可调用该宏文件。
此时求解时不会弹出选择对话框，无需人工干预，程序即可自动运行并求得结果。
ANSYS调用宏程序库文件(macro library file)宏程序库文件由一个或多个宏文件组成，每一个宏文件的首行为该宏文件的文件名，尾行为/eof表示该宏文件结束。
例如：宏程序库文件para.mlib的内容为：parameter1 R=0 EX=1 PRXY=2 DENS1=3 DAMP=4 DENS2=5 SONC=6/EOF parameter2 R=2 EX=3 PRXY=4 DENS1=5 DAMP=6 DENS2=7 SONC=8/EOF该宏程序库文件由两个保存参数的宏文件parameter1、parameter2组成，如果用*use,parameter1命令则读入宏文件名为parameter1的宏文件保存的数据，*use,parameter2则读入宏文件parameter2下保存的数据。
*ulib,Fname,Ext,--识别一个宏程序库文件。
也可以简化为：*uli,Fname,Ext,--其中，Fname为库文件名，Ext为库文件扩展名，该扩展名一般为mlib,不过经验证，扩展名也可以为txt、lis、text、doc、dlg(本人姓名的首字母)、jpg以及一切怪力乱神的后缀。

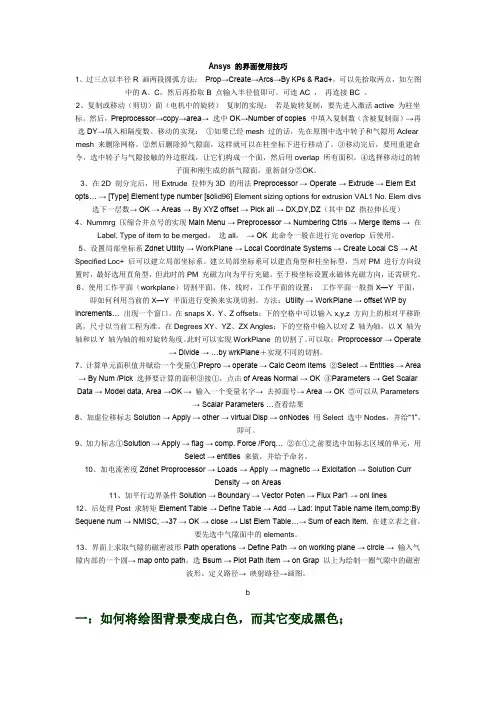

Ansys 的界面使用技巧
Ansys 的界面使用技巧1、过三点以半径R 画两段圆弧方法：Prop→Create→Arcs→By KPs & Rad+，可以先拾取两点，如左图中的A、C，然后再拾取B 点输入半径值即可。
可连AC ，再连接BC 。
2、复制或移动（剪切）面（电机中的旋转）复制的实现：若是旋转复制，要先进入激活active 为柱坐标。
然后，Preprocessor→copy→area→ 选中OK→Number of copies 中填入复制数（含被复制面）→再选DY→填入相隔度数。
移动的实现：①如果已经mesh 过的话，先在原图中选中转子和气隙用Aclear mesh 来删除网格。
②然后删除掉气隙面，这样就可以在柱坐标下进行移动了。
③移动完后，要用重建命令，选中转子与气隙接触的外边框线，让它们构成一个面，然后用overlap 所有面积。
④选择移动过的转子面和刚生成的新气隙面，重新剖分⑤OK。
3、在2D 剖分完后，用Extrude 拉伸为3D 的用法Preprocessor → Operate → Extrude → Elem Ext opts… → [Type] Element type number [sol id96] Element sizing options for extrusion VAL1 No. Elem divs 选下一层数→ OK → Areas → By XYZ offset → Pick all → DX,DY,DZ（其中DZ 指拉伸长度）4、Nummrg 压缩合并点号的实现Main Menu → Preprocessor → Numbering Ctrls → Merge Items → 在Label, Type of item to be merged，选all，→ OK 此命令一般在进行完overlop 后使用。
5、设置局部坐标系Zdnet Utility → WorkPlane → Local Coordinate Systems → Create Local CS → At Specified Loc+ 后可以建立局部坐标系。
ANSYS Workbench操作小技巧之Named Selection
WB操作小技巧之Named Selection今天给大家介绍一下Workbench中Named Selection，顾名思义，这个功能主要是按照某种定义创建集合，然后可以重复调用，减少重复性操作。
和我们OUTCAD中创建“块”，dyna 中创建set集合，经典版中命令CM差不多。
主要使用方式有以下几种：一、直接创建1、单击创建Named Selection；2、选择某个圆柱面，点击apply；3、具体应用-网格划分，先插入sizing，Scoping Method中选择Named Selection，同时在Scope 中第二行Named Selection中选择刚刚定义的Selection，点击apply。
同样的操作，可以在其他选择位置进行Named Selection选择。
二、按照某种定义批量选择1、单击几何面，右击选中Creat Named Selection。
2、出现如下提示框，用户可以根据需求自行命名，下面有两个主选项：应用于选择的几何、应用于相同的主题，第一个与方式一相同，选择第二个后，可以根据子选项选择筛选的类型进行筛选，包括尺寸、类型和坐标位置。
（Ps:高版本可以同时选取两个筛选类型）3、完成筛选类型的选择之后点击OK，出现下图效果。
（PS：如果想要进行某个单独轮齿的选择，需将另外一个齿轮supress，重复两次上述操作即可）三、按照不同定义组合选择1、有时需要对不同类型的Named Selection进行组合选择，如下图，需要将两种不同类型的面进行组合，放入一个Named Selection，可以直接同时调用。
2、按照上述的两种方式创建两个Named Selection，如下图。
3、右击插入一个新的Named Selection，如下图。
3、右击Named Selection-02选择Add to Current Selection，先前创建的Named Selection被选中，高亮显示，如下图。
学会使用ANSYS进行工程仿真分析
学会使用ANSYS进行工程仿真分析第一章：ANSYS工程仿真分析的基础知识ANSYS是目前世界上广泛使用的一种工程仿真分析软件，它可以用于各种不同领域的工程分析和设计。
熟练掌握ANSYS的使用方法对于工程师来说至关重要。
本章将介绍ANSYS的基础知识，包括软件的安装和启动、用户界面的介绍以及基本操作方法等。
首先，安装ANSYS软件是使用它的前提。
用户可以从ANSYS 官方网站上下载安装文件，并按照安装向导的步骤进行安装。
安装完成后，可以通过点击桌面上的图标来启动ANSYS。
启动后，会出现ANSYS的用户界面。
用户界面通常由菜单栏、工具栏、主窗口和命令窗口等组成。
菜单栏上包含了各种功能的菜单，用户可以通过点击菜单来选择所需的功能。
工具栏上则包含了一些常用的工具按钮，可以方便地进行操作。
主窗口用于显示分析结果和编辑模型等。
命令窗口则用于输入命令进行操作，这在一些高级功能中会用到。
在进行工程仿真分析之前，需要先创建一个模型。
ANSYS提供了多种建模工具，例如几何建模工具和计算网格生成工具等。
可以根据需要选择合适的建模工具，并按照提示进行操作。
在建模完成后，可以对模型进行网格生成，即将模型划分为小块，并计算各个小块上的分析参数。
第二章：结构分析结构分析是ANSYS中的一个重要模块，用于对各种结构件进行强度、刚度和模态等分析。
本章将介绍ANSYS中常用的结构分析方法和技巧。
在进行结构分析之前，需要先定义结构的边界条件和加载条件。
边界条件包括约束条件和支撑条件等，而加载条件则包括外力和内力等。
用户可以通过ANSYS提供的工具来定义这些条件，并将其应用于模型中。
在进行结构分析时，可以选择合适的分析方法。
ANSYS提供了多种分析方法，例如静力分析、动力分析和模态分析等。
用户可以根据具体的分析要求选择合适的方法，并设置相应的分析参数。
在进行结构分析时，还可以使用ANSYS的后处理功能来查看分析结果。
后处理功能可以用于绘制应力云图、位移云图和动力响应曲线等。
ANSYS 使用技巧24则
目录1 如何定制Beam188/189单元的用户化截面 (1)2 ANSYS 查询函数（Inquiry Function） (2)3 ANSYS是否具有混合分网的功能？ (4)5 利用ANSYS随机振动分析功能实现随机疲劳分析 (5)6 膜元Shell41是否能作大变形分析？ (7)7 耦合及约束方程讲座一、耦合 (7)8 耦合及约束方程讲座二、约束方程 (9)9 巧用ANSYS的Toolbar (12)10 如何得到径向和周向的计算结果? (14)12 如何考虑结构分析中的重力 (15)13 如何实现壳单元的偏置 (16)14 如何使用用户定义用户自定义矩阵 (17)15 如何提取模态质量 (18)16 ANSYS的几种动画模式 (19)17 如何正确理解ANSYS的节点坐标系 (20)18 为什么在用BEAM188和189单元划分单元时会有许多额外的节点？可不可以将它们删除？ (21)20 用ANSYS分析过整个桥梁施工过程 (21)21 用单元死活模拟浇铸过程中的温度分布 (22)22 在ANSYS5.6中如何施加函数变化的表面载荷 (24)23 在ANSYS中怎样给面施加一个非零的法向位移约束? (25)24 在任意面施加任意方向任意变化的压力 (26)1 如何定制Beam188/189单元的用户化截面ANSYS提供了几种通用截面供用户选用，但有时不能满足用户的特殊需求。
为此，ANSYS提供了用户创建截面（库）的方法。
如果你需要创建一个非通用横截面，必须创建一个用户网格文件。
具体方法是，首先创建一个2-D实体模型，然后利用SECWRITE 命令将其保存(Main Menu>Preprocessor>Sections> -Beam-Write Sec Mesh)。
该过程的细节如下：1.创建截面的几何模型（二维面模型）。
2.对所有线设置单元份数或者单元最大尺寸 (Main Menu>Preprocessor>-Meshing-Size Cntrls>-Lines-Picked Lines或使用MeshTool)。
ansys经典版模型的尺寸测量
ansys经典版模型的尺寸测量Ansys经典版模型的尺寸测量引言在Ansys经典版中，尺寸测量是一个关键的工具，它可以帮助我们准确地获取模型的尺寸信息。
这在许多工程领域都非常重要，因为正确的尺寸测量可以确保设计和分析的准确性。
在本文中，我们将介绍Ansys经典版中尺寸测量的方法和技巧，以帮助读者更好地进行模型分析和设计。
测量方法在Ansys经典版中，有多种方法可以测量模型的尺寸，以下是其中的一些常用方法：•直接测量：最简单的方法是使用Ansys提供的直接测量工具。
这些工具包括线段测量、角度测量和面积测量等等。
通过在模型上点击两个点或多个点，我们可以快速获得线段的长度、角度的大小以及面积的值。
•引导测量：如果直接测量不够精确，我们可以使用引导测量工具。
引导测量工具可以根据我们提供的引导线或引导面来测量模型的尺寸。
这种方法可以在复杂的几何形状中获得精确的尺寸测量结果。
•断面测量：断面测量是另一种常用的尺寸测量方法。
它可以帮助我们测量模型中特定位置的截面尺寸。
通过在模型上指定一个平面，并选择一个交叉方向，我们可以得到该方向上的尺寸信息。
测量技巧除了上述的测量方法之外，以下是一些在进行尺寸测量时的常用技巧：•选择正确的坐标系：在进行尺寸测量之前，我们需要先选择一个正确的坐标系。
这可以确保我们在测量时使用正确的参考方向和单位。
•避免模型过于复杂：如果模型过于复杂，尺寸测量可能会变得困难。
在这种情况下，我们可以考虑简化模型或者只测量感兴趣区域的尺寸。
•多次验证测量结果：尺寸测量是一个重要的步骤，我们应该对测量结果进行多次验证，以确保测量的准确性。
可以使用不同的测量方法或者在不同的位置进行测量，以获取更加可靠的结果。
•利用软件功能：在进行尺寸测量时，我们可以充分利用Ansys经典版提供的软件功能。
例如，我们可以使用标注工具来记录测量结果，方便后续的分析和报告。
结论Ansys经典版提供了多种尺寸测量的方法和技巧，帮助我们准确地获取模型的尺寸信息。
ansys有限元分析实用教程2篇
ansys有限元分析实用教程2篇第一篇：ansys有限元分析实用教程（上）有限元分析是一种广泛应用的数值分析方法，可用于模拟和分析各种结构和系统的受力、变形及其他物理行为。
在ansys软件平台下，有限元分析功能十分强大，能够对各种工程问题进行有效的分析和解决。
本文将介绍ansys有限元分析的基础操作和实用技巧。
一、建立模型在进行有限元分析前，首先需要建立准确的模型。
在ansys中，可以通过多种方式进行几何建模，包括手工绘制、导入CAD文件、复制现有模型等。
为了确保模型的准确性，需要注意以下几个方面：1.确定模型的几何形状，包括尺寸、几何特征等。
2.选择适当的单元类型，不同形状的单元适用于不同的工程问题。
3.注意建模过程中的单位一致性，确保模型的尺寸和材料参数等单位一致。
4.检查模型建立后的性质，包括质量、连接性和几何适应性等。
二、设置材料参数和加载条件建立模型后，需要设置材料的弹性参数和加载条件。
在ansys中，可以设置各种材料属性，包括弹性模量、泊松比、密度等。
此外，还需要设置加载条件，包括加速度、力、位移等。
在设置过程中，需要注意以下几个方面：1.根据实际情况选择材料参数和加载条件。
2.确保材料参数和加载条件设置正确。
3.考虑到不同工况下的加载条件，进行多组加载条件的设置。
三、网格划分网格划分是有限元分析中的关键步骤，它将模型分割成许多小单元进行计算。
在ansys中，可以通过手动划分、自动划分或导入外部网格等方式进行网格划分。
在进行网格划分时，需要注意以下几个方面：1.选择适当的单元类型和网格密度，确保模型计算结果的准确性。
2.考虑网格划分的效率和计算量，采用合理的网格划分策略。
3.对于复杂模型，可以采用自适应网格技术，提高计算效率和计算精度。
四、求解模型建立模型、设置材料参数和加载条件、网格划分之后，即可进行模型求解。
在ansys中，可以进行静态分析、动态分析、热分析、流体分析等多种分析类型。
ansys技巧大全
模型简化及网格划分模型简化及网格划分使在建立仿真模型时，经验是非常有助于用户决定哪些部件应该考虑因而必须建立在模型中，哪些部件不应该考虑因而不需建立到模型中，这就是所谓的模型简化。
此外，网格划分也是影响分析精度的另外一个因素。
本文将集中讨论如何简化模型以获得有效的仿真模型以及网格划分需要注意的一些问题。
理想情况下，用户都希望建立尽可能详细的仿真模型，而让仿真软件自己来决定哪些是主要的物理现象。
然而，由于有限的计算机资源或算法限制，用户应该简化电磁仿真的模型。
模型简化模型简化主要取决于结果参数及结构的电尺寸。
例如，如果用户希望分析安装在某电大尺寸载体上的天线的远场方向图，那么模型上距离源区超过一个波长的一些小特征和孔径（最大尺度小于 /50）就可以不考虑。
另一方面，如果用户希望分析从源到用带有小孔的屏蔽面屏蔽的导线之间的耦合，那么必须对小孔、靠近源的屏蔽面以及导线进行精确建模。
另外一个常用的简化是用无限薄的面来模拟有限厚度的导体面。
一般而言，厚度小于/100的金属面都可以近似为无限薄的金属面。
有限导电性和有限厚度的影响可以在SK卡中设置。
对于比较厚的导体面，如果这种影响是次要的，那么用户仍然可以采取这种近似。
例如，当建立大反射面天线的馈源喇叭模型时，喇叭壁的有限厚度对于反射面天线主波束的影响就是次要的。
然而，如果喇叭天线用于校准标准时，那么喇叭壁的有限厚度就不能忽略。
网格划分一般而言，网格划分的密度设置为最短波长的十分之一。
然而，在电流或电荷梯度变化剧烈的区域，如源所在区域、曲面上的缝隙和曲面的棱边等，必须划分得更密。
一个实用的指导原则是网格大小应该与结构间的间隔距离（d）相比拟（<=2d）。
同样地，如果需要计算近场分布，那么网格大小应该同场点到源点间距离（d）相比拟。
总之，用户建立的几何模型应该抓住主要的物理现象，而网格划分则需要权衡输出结果相对于网格大小的收敛性。
二次开发调试技术二次开发调试技术（摘自ANSYS用户专区）- -在调试用户子程序过程中，可以利用非《ANSYS命令参考手册》某些命令和其它特性帮助用户提供许多有用的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ansys使用小技巧1、截图命令/image,save,filename,bmp.其中filename是图片文件名，bmp为图片格式，也可以是jpg格式2、修改背景色/RGB,INDEX,100,100,100, 0/RGB,INDEX, 80, 80, 80,13/RGB,INDEX, 60, 60, 60,14/RGB,INDEX, 0, 0, 0,15/REPLOT/RGB,INDEX,0,0,0, 0/RGB,INDEX, 80, 80, 80,13/RGB,INDEX, 60, 60, 60,14/RGB,INDEX, 100, 100, 100,1515：对应的是边框和文字颜色0：对应的是背景的颜色6：对应的是实体的颜色自动保存图片命令：/SHOW,JPEGJPEG,DEFAULT/GFILE,/RGB,INDEX,100,100,100, 0/RGB,INDEX, 80, 80, 80,13/RGB,INDEX, 60, 60, 60,14/RGB,INDEX, 0, 0, 0,15/REPLOT/SHOW,CLOSE/DEVICE,VECTOR,0简单点可以用如下的命令流/UI,COPY,SAVE,bmp,GRAPH,MONO,REVERSE,LANDSCAPE,no,1003、/windows定义窗口在屏幕上的大小/windows,wn,xmin,xmia,ymin,ymax,ncopy屏幕坐标正规化为-1.0~1.67，其原点在屏幕的中点，如（-1，1.67，-1，1是一个全屏）4、/dscale命令在显示时设置缩放比例值/DSCALE,WN,DMULTWN指窗口的编号DMULT的值：0或auto：自动缩放位移1：不对位移进行缩放FACTOR：通过FACTOR输入的数值进行缩放OFF：删除位移的缩放乘数，没有变形USER：设置DMULT值用于下次显示5、ANSYS输出mnf文件模型单位要统一，最好都适用国际单位米制的，那么弹性模量、密度也要统一单位。
然后进行单元添加：solid45、beam4、mass21给beam4设置实常数（real constant）：基本都是1e-12（米制单位，毫米要相应改变）给mass21设置实常数（real constant）：基本都是1e-12（米制单位，毫米要相应改变）添加材料设置：包括两种材料，一种是实体需要的材料，即为应该模型材料。
一种就是需要刚度大但是质量轻的材料，一般用的是密度为1e-12，弹性模量比模型实体的高出5个数量级（这个数值对能否导成功有直接影响，可以进行试算，用高5个数量级保证了稳定输出）。
在attachpoint铰链位置添加两个keypoint，然后用mass21去划分网格。
可以得到node 1、node2，然后对模型整体用solid45划分。
现在要把这两个孔刚化，就需要用到刚性梁单元。
用beam4单元连接孔上每一个节点与孔中心节点（需要成为attachpoint的点）。
6、ansys中的add、glue、overlap的区别及联系1、相加（add）：相加是指对所有图元进行叠加，包含原是个图元的所有部分，生成一个新图元，各个原始图元的公共边界将被清除，形成一个单一的整体。
在ansys的面相加中只能对共面的图元进行操作.对两个已经存在的面进行相加操作命令：aadd,na1,na2,na3,na4,na5,na6,na7,na8,na92)对两个已经存在的体进行相加操作命令：vadd,nv1,nv2,nv3,nv4,nv5,nv6,nv7,nv8,nv93）对两条已经存在的线进行操作命令：lcomb,nl1,nl2,keepkeep表示保留进行相加操作的图元，deleted表示进行相加操作后删除原始图元。
2、搭接（overlap）：搭接食指将分离的同阶图元转变为一个连续体，其中图元的所有重叠区域将独立成为一个图元。
搭接与相加操作类似，但相加操作是由几个图元生成一个图元整体，而搭接则是由几个图元生成更多的图元，相交的部分则被分离出来。
1）、线和线之间进行搭接操作命令：lovlap,nl1,nl2,nl3,nl4,nl5,nl6,nl7,nl8,nl92）、面和面之间进行搭接操作命令：aovlap,na1,na2,na3,na4,na5,na6,na7,na8,na93）、体和体之间进行搭接操作命令：vovlap,nv1,nv2,nv3,nv4,nv5,nv6,nv7,nv8,nv93、粘结（glue）粘结操作是将多个图元组合成一个连续体，图元之间仅在公共边界处相连，其公共边界的维数低于原始图元一维。
粘结操作与加操作类似，但不同的是这些图元之间仍然相互独立，只是在边界上连接。
粘结操作通常还与搭接操作配合使用。
1）、通过粘结线生成新线命令：lglue,nl1,nl2,nl3,nl4,nl5,nl6,nl7,nl8,nl92）、通过粘结面生成新面命令：aglue,na1,na2,na3,na4,na5,na6,na7,na8,na93）、通过粘结体生成新体命令：vglue,nv1,nv2,nv3,nv4,nv5,nv6,nv7,nv8,nv91．绘制等值线期刊上大都不用彩色，所以打出的云图一片模糊，无法识别，这时候可以选择出等值线图，但是等值线图也是彩色的，如何把它转成黑白的呢？开始是抓图后用Photoshop处理，太麻烦，ansys自己行不行呢？方法如下：1 用命令jpgprf,500,100,1将背景变为白色；2 plotctrls>device option中，把vector mode改为on,画出等值线图；3 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输入一个数值，值越大，图中的label越少；4 plotctrls>style>colors>contour colors,将所有的系列都改为黑色;5 如果不喜欢ansys给出的MX,MN标志，可以用plotctrls>windowcontrols>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off 就可以了。
ansys如何美化你的list nodal solution输出，去除结点之后繁琐的消息,而有时又要把这些结果导入第三方软件,如origin,怎么办?输入以下这条命令再LIST试试/page,99999,132,99999,240嗯,感觉很不错吧.好好查查/page的意思吧。
另外,再告诉大家两个命令,/header,on,on,on,on,on,on/format,7,g,17,9,99999我给的参数是我比较喜欢的,可以随便调。
嗯,大家可以好好看看这几个命令,那么ansys的输出基本上还是可以做到随心所欲的,建议大家把这几个命令做成一个宏,然后..........如何得到径向和周向的计算结果在圆周对称结构中，如圆环结构承受圆周均布压力。
要得到周向及径向位移，可在后处理/POST1中，通过菜单General Postproc>Options for Outp>Rsys>Global cylindric 或命令Rsys,1 将结果坐标系转为极坐标，则X方向位移即为径向位移，Y向位移即为周向位移。
在ANSYS中使用多窗口显示在ANSYS里如何显示多个窗口，并在各窗口中显示不同的内容？在此，给出一个关于多窗口显示的初步的方法，作为抛砖引玉，为更进一步的探讨提供一个起点。
在ANSYS中进行多窗口显示的其主要步骤可归纳为如下四步。
1 设置窗口个数和窗口位置(1) 在 Utility Menu中： Plotctrls -> MultiWindow layout 然后出现一个小窗口，内有两个操作：a. Window Layout - 选择窗口布局。
提供了6个选项，代表不同的窗口布局方式，分别为：One window - 一个窗口Two <Left-Right> - 两个窗口（左-右）Two <Top-Bottom> - 两个窗口（上-下）Three <2Top/Bot> - 三个窗口（2上1下）Three <Top/2Bot> - 三个窗口（1上2下）Four <2Top/2Bot> - 四个窗口（2上2下）b. Display upon OK/Apply? - 在OK/Apply后的显示操作。
提供了3个选项： No-re-display - 不重显示 (保持屏幕显示不变)Replot - 重画 (屏幕显示方式不变)Multi-Plots - 多窗口显示 (根据设置进行多窗口重画)要注意的是，在这个子菜单所设置的多窗口显示，其窗口个数和位置都是预先设置好的，且最多设置4个窗口。
实际上，在ANSYS中最多可以设置5个窗口，且窗口的位置和大小也是可变的。
例如，上述6个窗口布局中没有三个窗口（1左2右或2左1右）的情况，就可以自己进行设置。
为此，需执行如下子菜单：(2) 在 Utility Menu中： Plotctrls -> Window control 然后出现一个小窗口，内有6个操作：a. Window Layout - 选择窗口布局b. Window Option - 窗口选项c. Reset Window Option - 重置窗口选项d. Window On or Off - 打开或关闭窗口e. Copy Window Specs - 拷贝窗口特性f. Delete Window - 删除窗口其中与多窗口显示有关的部分分别叙述如下：A. Window Layout - 选择窗口布局，内有两个操作：a. Window Layout - 设置不同窗口的位置、大小。
首先选择窗口号 WN WIndow number，可以是1-5；其次对指定窗口选择显示方式 Window geometry，有可选项：Square - 当前图形区中的最大正方形区域Full - 全屏Top half - 上半Bottom half - 下半Left half - 左半Roght half - 右半Top left quarter - 左上1/4Top Right quarter - 右上1/4Bottom left quarter - 左下1/4Bottom Right quarter - 右下1/4Three <2Top/Bot> - 三个窗口（2上1下）Three <Top/2Bot> - 三个窗口（1上2下）Four <2Top/2Bot> - 四个窗口（2上2下）Picked - 人工点选b. Replot upon OK/Apply? - 在OK/Apply后的显示操作，提供了2个选项：Do not replot or ReplotB. Window On or Off将1-5号窗口中你需要显示的窗口设置为 On，不需要显示的窗口设置为Off。
