建筑力学与识图任务1 有梁楼盖板平法施工图识读
任务1 有梁楼盖板平法施工图识读
■ 任务目标
1．理解有梁楼盖板平法施工图的制图规则
2．熟练识读有梁楼盖楼（屋）面板平法施工图
■ 任务内容
1．知识点
有梁楼盖平法施工图的制图规则
2．技能点
有梁楼（屋）面板平法施工图识读
■ 知识解读
有梁楼盖的制图规则适用于以梁为支座的楼面与屋面板平法施工图设计。有梁楼盖平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式，楼（屋）面板平法施工图上的平面标注主要有板块集中标注和板支座原位标注，如图9-2所示。
图9-2 4.470~11.670板平法施工图（局部) 一、板块集中标注
板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。对于普通楼面，两向（X、Y方向）以一跨为一个板块；对密肋楼盖，两向主梁（框架梁）以一跨为一个板块，所有板块应逐一编号。
板块集中标注的内容与规则见表9-1
表9-1 板块集中标注
标注内容
（数据项） 制图规则解读
板块编号 代号：楼面板——LB、屋面板——WB、悬挑板——XB
序号：××加在板块代号后面
板厚 注写h=×××垂直于板面的厚度，单位为mm
注写h=×××/×××：斜线前后分别为悬挑板根部与端部的厚度
贯通纵筋（单层或双层） 板上部和下部分别注写（单层/双层配置）：B-下部、T-上部、B&T-下部与上部双层配置
正交轴线分别注写（单向/双向配置）：X-从左至右的水平方向、Y-从下到上的垂直方向、X&Y-两向相同配置
板面标高高差（选注） 相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注写，无高差时不注写
举例9-1:结施-10，LB3现浇板
现浇板钢筋绑扎图
3号楼面板块 板厚100mm
LB3
h=100
B：X&YC8ⓐ150
T：X&YC8ⓐ150
(－0.015)
板下部为水平与垂直方向都是HRB400、直径8mm、间距150mm的双向贯通筋
平法识图和钢筋计算
平法识图和钢筋计算
1 / 13
1 平法识图与钢筋计算
本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要 注意的问题，以便为后面各章具体的技术内容讲述奠定基础。
1.1平法识图概述
1.1.1 平法及其产生
1） 什么是平法
“平法”系指混凝土结构施工图平面整体表示方法，简称平法。它是
我国目前现行的具体工程结构施工图设计的主要方法。 为简化起见下
面统以“平法”进行表述。
“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按
照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布 置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工 图。
2） 平法的产生
平法的创始人是山东大学陈青来教授， 在创立平法的时候，他在山东 省建筑设计院从事结构设计工作。当时正值改革开放初期，设计任务 非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收 了国外的经验，结合中国建筑界的具体实践，创立了平法。
3）平法的重要意义和作用 平法识图和钢筋计算
2 / 13
（1） “平法”是我国对混凝土结构施工图设计表示方法所进行的一项
重大改革，它是国家科委和建设部列为国家级科技成果重点推广项
目。它的推广及应用，具有其重要意义与作用：
（2） “平法”它改变了传统的那种将构件从结构平面布置图中索引出
来，再逐个绘制配筋详图的繁琐方法。 由于它把构件尺寸和配筋直接 表达在各类构件的结构平面布置图上， 使其结构施工图的数量大大减 少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每 根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不 作了。这样，它不仅精简了混凝土结构施工图的设计 （绘图）的程序， 极大地的解放了结构设计师的繁重劳动， 加快了结构设计的步伐，在 一定程度上提高了结构设计的质量。
（3） 平法实施以后，对施工企业来讲，首先是施工人员到工地携带
平法识图认识及总结
平法识图之认识与总结
这个学期里我们学习了关于平法识图的知识，通过一段时间的的学习，对平法识图有了一些新的认识和看法，通过老师的讲解、课本的介绍加上自己的查阅也进一步学习到它给人们带来的便利和价值。平面表示法，是指混凝土结构施工图平面整体表示方法（简称平法），是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
一、梁平法
1、原位标注
（1）梁支座上部纵筋数量、等级和规格，写在梁上方，靠近支座。 当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。 如：6φ25
4/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。 同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 写时将角部纵筋写在前面。
（2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。 6φ25 2 (- 2)/4, 则表示上排纵筋为2φ25, 且不伸入支座, 下排纵筋为4φ25, 全部伸入支座。
（3）若集中标注的内容在原位标注中出现，且内容不同时，以原位标注为准。
2、集中标注包括梁编号、梁截面尺寸、梁箍筋（包括钢筋级别、直径、加密区与非加密区间距及肢数值,如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍）、梁上部贯通筋或架立筋根数（当同排纵筋中既有贯通筋又有架立筋时，应用加号“+”将贯通筋和架立筋相连。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内。如2φ22 +2φ12）。
平法识图
平法识图
1.平法的表达形式，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计.
2.本图集适用于非抗震设防烈度6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板、结构施工图的设计.
3.在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种.
4.柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达.应注明各结构层的楼面标高、结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置.
框架柱KZ 框支柱KZZ 芯柱XZ 梁上柱LZ 剪力墙上柱QZ
5.芯柱截面尺寸按构造确定，并按本图集标准构造详图施工，设计不需注写.
注写柱纵筋直径、各边根数
注写箍筋类型号及箍筋肢数
注写柱箍筋，包括钢筋级别、直径与间距
6.当为抗震设计时，用斜线“╱”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距.
P11看柱表及截面注写方式
7.剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达
8.剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件组成.
9.对于分布钢筋网的排数规定：非抗震：当剪力墙厚度大于160时，应配置双排；当其厚度不大于160时，宜配置单排。抗震：当剪力墙厚度不大于400时，应配置双排；当剪力墙厚度大于400，但不大于700时，宜配置三排；当剪力墙厚度大于700时，宜配置四排。
10.梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达.
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值.当集中标注中的某项数值不适用于梁的某部分时，则将该项数值原位标注，施工时，原位标注取值优先.
平法识图 2
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
项目工程识图之平法标注图文
.

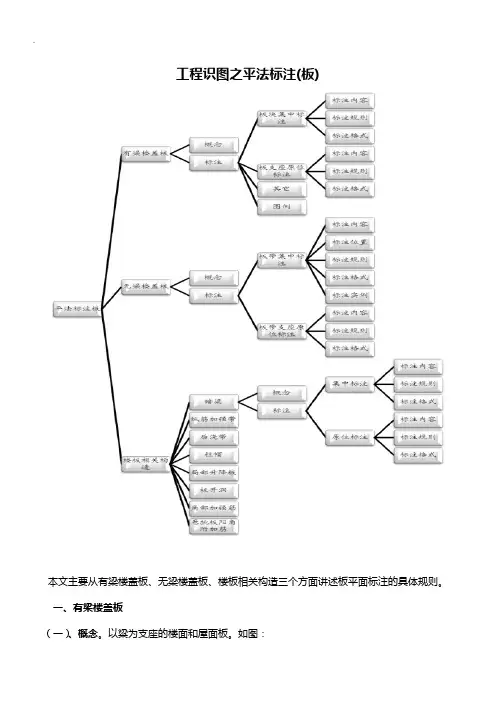

工程识图之平法标注(板)
本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板
（一）、概念。以粱为支座的楼面和屋面板。如图： .
（二）、标注。有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。 .
1、板块集中标注
A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则
（1）、板结构平面坐标方向
1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；
2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；
3)当轴网向心布置时，切向为X向，径向为Y向；
（2）、板块编号 .
（3）、板厚注写。①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图 h=120。
（4）、板贯通纵筋。
①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；
②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：
B：XΦxx@xxx;YΦxx@xxx
T：XΦxx@xxx;YΦxx@xxx
③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：
XB h=150/100 B：Xc&YcΦ8@200)；
⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；
⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图： .
平法识图答案
平法识图答案
第二章平法梁单选
1表示框架梁第1号，4跨，无悬挑。应该是（ C）。
A.KL1(4A)；
B.KL1(4B)；
C.KL1(4)；
D.KZL1(4)
2竖向加腋梁截面尺寸标注300x700GY400x250，表示( C )。
A.腋长300；
B. 腋长700；
C. 腋长400；
D. 腋长250。
3某框架梁集中标注φ10@100（4）/200(2)，表示错误的是( B )。
A. 箍筋为HPB300级钢，直径为10mm；
B. 加密区间距为100，非加密区间距为200，均为双肢箍；
C. 加密区间距为100，四肢箍；
D. 非加密区间距为200，双肢箍。
4.某框架梁集中标注2φ20+（2φ12），表示( B )。
A. 框架梁上部有4根通长筋，2根20，2根12；
B. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为架立筋；
C. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为支座负筋；
D. 框架梁下部有4根通长筋，2根20，2根12。
5某框架梁在跨中处原位标注6φ25 2（-2）/4，表示( C )。
A. 框架梁配有1排底筋， 6φ25，全部伸入支座；
B. 框架梁配有1排底筋， 6φ25，其中2φ25伸入支座，4φ25不伸入支座；
C. 框架梁配有2排底筋，第一排为4φ25伸入支座，第二排为2φ25，不伸入支座；
D. 框架梁配有2排底筋，第一排为4φ25不伸入支座，第二排为2φ25，伸入
支座。
6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。
（A ）附加箍筋或弯起钢筋；（B ）附加箍筋或鸭筋；
（C ）附加箍筋或吊筋； （D ）附加箍筋或浮筋。
7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/n l 处，其中n l 指( D )。
A. 该跨梁两端轴线间的距离；
B. 该跨梁两端柱子间的距离；
C. 该跨梁的净距；
D. 支座两边较大的净跨
平法识图注解93~97页
93页注：
1.l丿nx是轴线A左右两跨的较大净跨度值；l丿ny是轴线C左右两跨的较大净跨度值。
2.其余要求见图集《11G101-1》第92页。
94页注：
1.在搭接范围内，相互搭接的纵筋与横向钢筋的每个交叉点均应进行绑扎。
2.抗裂构造钢筋自身与受力主筋搭接长度为150，抗温度筋自身及其与受力主筋搭接长度Ll。
3.板上下贯通筋可兼作抗裂构造筋和抗温度筋。当下部贯通筋兼作抗温度钢筋时，其在支座的锚固由设计者确定。
4.分布筋自身及与受力主筋、构造钢筋的搭接长度为150；当分布筋兼作抗温度筋时，其自身及与受力主筋、构造钢筋的搭接长度为LI；其在支座的锚固按受拉要求考虑。
5.其余要求见图集《11G101-1》第92页。
96页注：
1.当相邻等跨或不等跨的上部贯通纵筋配置不同时，应将配置较大者越过其标注的跨数终点或起点伸出至相邻的跨中连接区域连接。
2.板贯通纵筋的连接要求详见图集《11G101-1》第55页纵向钢筋连接构造，且同一连接段内钢筋接头百分率不宜大于50%。不等跨板上部贯通纵筋连接构造详见图集《11G101-1》第93页。当采用非接触方式的绑扎搭接连接时，具体构造要求详见图集《11G101-1》第94页。
3.板贯通纵筋在连接区域内也可采用机械连接或焊接连接。
4.板位于同一层面的两向交叉纵筋何向在下何向在上，应按具体设计说明。
5.本图构造同样适用于无柱帽的无梁楼盖。
6.板带端支座与悬挑端的纵向钢筋构造见图集《11G101-1》第97页。
7.抗震设计时，无梁楼盖柱上板带内贯通筋纵筋搭接长度应为liE。无柱帽柱上板带的下部贯通筋纵筋，宜在距柱面2倍板厚以外连接，采用搭接时钢筋端部宜设置垂直于板面的弯钩。
97页注：
1.本图板带端支座纵向钢筋构造、板带悬挑端纵向钢筋构造同样适用于无柱帽的无梁楼盖，且仅用于中间楼层。屋面处节点构造由设计者补充。
2.柱上板带暗梁仅用于无柱帽的无梁楼盖，箍筋加密区仅用于抗震设计时。
《平法识图》形考题汇总及答案
《平法识图》形考题汇总及答案
《平法识图》形考题汇总及答案
注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是回答错误的，就不要选择；如果选项后面是100，就是回答正确，就是答案。
绿色为：单选题
紫色为：判断题
蓝色为：多选题
建筑工程计量与计价（本）
第二章建筑与装饰装修工程工程量计算
top/第一章建筑工程计价入门
单选题
在清单计价时，工程数量的有效位数应遵守（）
A. 以“t”为单位，应保留小数点后三位数字，第四位四舍五入。100
B. 以“t”为单位，应保留小数点后二位数字，第三位四舍五入。0
C. 以“m”为单位，应保留小数点后三位数字，第四位四舍五入。0
D. 以“个”为单位，应保留小数点后三位数字，第四位四舍五入。0
平法识图（本）
第二章-单选题
单选题
当图纸标有：KL7（3）300х700 GY500х250表示？（）
A. 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250
B. 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C. 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500
D. 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250
100
单选题
架立钢筋同支座负筋的搭接长度为：（）
A. 15d 0
B. 12d 0
C. 150 100
D. 250 0
单选题
一级抗震框架梁箍筋加密区判断条件是（）
A. 1.5Hb（梁高）、500mm取大值0
B. 2Hb（梁高）、500mm取大值100
C. 1200mm 0
D. 1500mm 0
单选题
梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（）
A. 15Ln+锚固0
B. 14Ln+锚固100
C. 13Ln+锚固0
平法识图(习题与答案)
题目1
正确
获得1.00分中的1.00分
标记题目
题干
基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（ ）。
选择一项：
对
错
反馈
回答正确
正确的答案是“对”。
题目2
正确
获得1.00分中的1.00分
标记题目
题干
当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（ ）。
选择一项：
对
错 反馈
回答正确
正确的答案是“对”。
题目3
正确
获得1.00分中的1.00分
标记题目
题干
等腰三桩承台受力钢筋以“Δ” 打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。（ ）
::判断题:: CJQ表示窗井墙。（ ） {TRUE#回答错误#回答正确}
选择一项：
对
错
反馈
回答正确
正确的答案是“对”。
题目4
正确
获得1.00分中的1.00分
标记题目
题干 独立基础按截面形状划分，有阶形和坡形两种形式。（ ）
选择一项：
对
错
反馈
回答正确
正确的答案是“对”。
题目5
正确
获得1.00分中的1.00分
标记题目
题干
抗震设防烈度为6度及以上地区，必须进行抗震设计（ ）
选择一项：
对
错
反馈
回答正确
正确的答案是“对”。
题目6
正确
获得1.00分中的1.00分
标记题目 题干
基础梁箍筋的复合方式有开口箍和封闭箍。（ ）
选择一项：
对
错
反馈
回答正确
正确的答案是“对”。
题目7
正确
获得1.00分中的1.00分
标记题目
题干
混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离 （ ）
选择一项：
对
错
反馈
回答正确
正确的答案是“对”。
题目8
正确
获得1.00分中的1.00分 标记题目
题干
平板式筏形基础可划分为柱下板带和跨中板带。（ ）
选择一项：
对
错
反馈
回答正确
正确的答案是“对”。
题目9
