刀闸和隔离开关以及断路器和负荷开关的区别
负荷开关、隔离开关、断路器具体的作用与区别
负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。
简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。
下面一起具体来看看它们的作用与区别。
（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。
甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
（2）根据运行需要，换接线路。
（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。
根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。
（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
隔离开关负荷开关断路器之间的区别
隔离开关、负荷开关与断路器之间的区别隔离开关、负荷开关和断路器是电力系统中常见的三种开关设备。
虽然它们都用于控制电路的通断，但在功能和操作方式上存在一些差异。
本文将详细介绍隔离开关、负荷开关和断路器之间的区别。
隔离开关隔离开关主要用于隔离和切断电源电路，将电路与电源分离，以确保安全操作。
隔离开关通常只有两个位置：开和关。
它可以将电路切换到完全隔离的状态，从而提供一种安全的工作环境，方便进行维护和检修工作。
隔离开关的主要特点包括：•隔离功能：隔离开关具有良好的隔离性能，能够确保电源与负载之间完全隔离。
•简单结构：隔离开关通常采用简单的机械结构，操作简便，维护成本低。
•无过载保护：隔离开关通常不具备过载保护功能，一旦电路出现过载，无法及时切断电源。
•适用范围：隔离开关适用于非常电气负载，如维修、检修、分段控制等场合。
负荷开关负荷开关是一种可控制或切断负载电流的开关设备。
与隔离开关相比，负荷开关具有更加丰富的功能和操作方式。
负荷开关可用于控制电路的通断，同时具备过载保护、短路保护等功能。
它通常被用于分配电路和控制电气设备的开关操作。
负荷开关的主要特点包括：•通断功能：负荷开关可用于控制电路的通断，使电气设备能够正常工作。
•过载保护：负荷开关通常具备过载保护功能，当电路负载超过设定值时，负荷开关能够及时切断电源，保护电路安全。
•可控制性：负荷开关可以通过手动或自动方式进行控制，可以根据需要进行远程或自动操作。
•适用范围：负荷开关适用于各种电气负载，如照明设备、电机、电炉等。
断路器断路器是一种用于切断电路和保护电气设备的开关设备。
与隔离开关和负荷开关相比，断路器具备更强大的过载保护和短路保护功能。
断路器能够在电路发生过载或短路时迅速切断电源，以保护电路和设备的安全运行。
断路器的主要特点包括：•过载保护和短路保护功能：断路器具备更强大的过载保护和短路保护功能，能够在电路负载超过额定值或发生短路时快速切断电源。
隔离开关和断路器区别
隔离开关和断路器区别在电力系统中，隔离开关和断路器是两种常见的电器设备，用于保护和控制电路。
尽管它们在某些方面功能相似，但它们在工作原理和使用场景上存在一些重要的区别。
1. 工作原理隔离开关是一种用于隔离电路和设备的开关装置。
它的主要功能是切断电路与外部电源之间的连接，将电路与外界完全隔离，以确保电气设备的安全维护和维修。
隔离开关通常只能进行开关的操作，不能承受电流的负荷。
断路器是一种用于控制电路电流的开关装置。
它的主要功能是在电路出现故障时，即过载或短路时，迅速切断电路，以防止设备和电路受损。
断路器具有额定的电流负载能力，并能配备过载保护和短路保护等功能。
2. 使用场景由于隔离开关和断路器具有不同的工作原理，因此它们在不同的使用场景中起着不同的作用。
隔离开关通常用于以下场景：•在维修和保养电气设备时，使用隔离开关进行设备与电源的隔离，以防止意外触电事故的发生。
•在电气设备需要进行清洁或更换零件时，使用隔离开关将设备隔离，确保维修人员的安全。
•在电力系统中，使用隔离开关隔离不同的电力设备，以便进行维护和检修操作。
断路器通常用于以下场景：•在电路发生过载或短路时，断路器能够迅速切断电路，保护设备和电路不受损坏。
•在电路需要停电或紧急断电时，可以通过操作断路器来实现，以确保人员和设备的安全。
•在电力系统中，使用断路器对电路进行控制和保护，确保电力系统的安全和可靠运行。
3. 结构和外观在结构和外观上，隔离开关和断路器也存在一些区别。
隔离开关通常采用可见刀片结构，其刀片间距离较大，能够清楚地显示开关的工作状态。
隔离开关的外观一般简单明了，通常只有一个手动操作杆。
断路器的结构比较复杂，通常由电磁触发器、热保护器和触点组成。
断路器的外观通常较为庞大，配有触发按钮、状态指示灯等，以便操作和监控断路器的状态。
4. 安装和维护在安装和维护方面，隔离开关和断路器也存在一些差异。
隔离开关通常较为简单，安装和维护工作相对较为方便。
空开与断路器 刀开关与隔离开关的区别
空开与断路器刀开关与隔离开关的区别对低压电器来说,空气开关就是断路器,可切断短路电流.高压空气开关则另当别论.隔离开关就是刀闸,不能带负荷拉闸.断路器，高压断路器，和低压断路器一样是一种电气爱护装置，它的种类特别多都有灭弧装置；空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中，由于它是通过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关，我们平常家里的大楼里配电基本都是空气开关；隔离开关是一种高压开关电器主要用于高压电路中；它是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的平安检修。
在合闸状态时能牢靠地通过正常负荷电流及短路故障电流。
因它没有特地的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的状况下才能进行操作，严禁带负荷操作，以免造成严峻的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。
先说刀开关，我们知道：刀开关主要是用来作为各种设备和供电线路的电源隔离.也可非频繁的接通和分断容量不大的低压供电线路,还有转换电路的功能，一般通过手动操作和不配保险（不过有些也带熔断器）。
（/版权全部）正是由于这一点，我们可以发觉刀开关用于低压为主，事实上也很难用于高压下，非标定产的危急性比较高，一般厂家是不会这么做的。
开关由于暴露在外，同时需要手动操作，导致有肯定的危急性。
接着说隔离开关，其主要功能是断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的平安。
隔离开关没有特地的灭弧装置，不能切断负荷电流和短路电流，所以必需在电路在断路器断开电路的状况下才可以操作隔离开关。
从这一段描述中，我们也不难发觉其特性-需要协作爱护装置使用，可以用于高压状况，具有明显的分段点，而不带负荷功能。
所以一般使用隔离开关的平安性也相对较高。

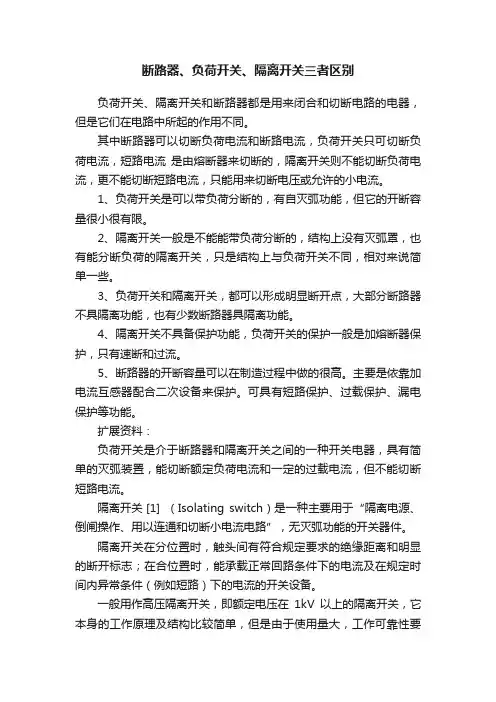

断路器、负荷开关、隔离开关三者区别
断路器、负荷开关、隔离开关三者区别负荷开关、隔离开关和断路器都是用来闭合和切断电路的电器，但是它们在电路中所起的作用不同。
其中断路器可以切断负荷电流和断路电流，负荷开关只可切断负荷电流，短路电流是由熔断器来切断的，隔离开关则不能切断负荷电流，更不能切断短路电流，只能用来切断电压或允许的小电流。
1、负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。
2、隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
3、负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。
4、隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流。
5、断路器的开断容量可以在制造过程中做的很高。
主要是依靠加电流互感器配合二次设备来保护。
可具有短路保护、过载保护、漏电保护等功能。
扩展资料：负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。
隔离开关 [1] （Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关——只能开断和接通系统空载电流，并且作为主接线系统明显断开点，在检修过程中作为系统明显断开点。
负荷开关——可以开断和接通系统正常负载电流，但不能分断系统故障电流。
刀闸和隔离开关以及断路器和负荷开关的区别
刀闸和隔离开关以及断路器和负荷开关的区别
刀闸和隔离开关同属刀型开关。
无论外形、结构原理、操作方法都很相似。
但它们有截然不同之点，必须严格区分。
刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。
由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。
为了增大灭弧能力，其刀一般都较短。
隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况
下，才能进行操作。
其主要作用是隔离电源，使电源与停电电气设备之间有一明显的断开点，所以不必考虑灭弧。
为了保证可靠地隔离电源，防止过电压击穿或相间闪络，其刀一般做得较长，相间距离也较大。
总之，隔离开关不能当作刀闸使用，而刀闸也只允许在电压不高的情况下用来隔离电路，且必须与熔断器等串联使用。
负荷开关没有欠压脱扣功能，突然长时间停电，不会自动断开电路，也就是说变频器在恢复供电后直接通电启动，鉴于有的变频设置的参数在恢复供电后仍然有效，使电动机自动启动。
为防止因工作疏忽而造成安全事故，不支持使用负荷开关代替断路器！
负荷开关是在额定电压和额定电流下，接通和切断高压电路的专用开关。
只允许接通和断开负载电流，但不允许断开短路电流。
断路器是用于接通和断开有载或无载线路及电气设备，以及发生短路时，能自动切断故障或重新合闸，能起到控制和保护两方面的作用。
负荷开关与断路器的区别
专门对付电流（故障电流、额定电流）的开关是断路器，断路器断口绝缘水平很低，故对付过压能力很弱。
专门对付电压（断口绝缘水平很高，可对付很高的断口耐压值）的开关是隔离开关，俗称刀闸，隔离开关不能对付任何大的电流，额定电流及短路电流，可切小电流环流。
而负荷开关是介于两者之间的开关，可对付电流（额定电流），可对付电压（断口绝缘水平比断路器高，但比隔离开关低），但负荷开关虽可开断和关合额定电流，关合短路电流，却严禁开断短路电流。
因负荷开关无法开断短路电流，故提供远后备保护就必须加装熔断器。
负荷开关——不带保护（只能带额定负荷进行分河操作）
断路器——带保护（除上面的外，可以开断事故电流）
隔离开关——起隔离作用（不能带负荷操作）
熔断器————保护元件（可以开断事故电流）
从传统角度来讲，负荷开关与断路器是有很大区别的。
负荷开关主要用于开断和关合负荷电流，负荷开关可以和高压熔断器联用使用，来替代高价的断路器，切断故障电流，也就是短路电流，这样，也就决定了负荷开关的灭弧功能相对较弱，降低了制造成本；也正是因为传统是负荷开关不用来切断故障电流，就没有必要和保护装置及自动装置连接，因而大多数负荷开关是手动操作，不能电动操作。
而断路器在设计时，就考虑到不但要能开断和关合负荷电流，还要能够切断故障后的短路电流，就必须和保护装置及自动装置连接，因而具备手动和电动的合、分闸功能。
但从近代来看，特别是国外技术的引进，负荷开关制造的越来越象断路器，个别负荷开关加大了灭弧能力，增加了电动操作功能。
隔离开关、负荷开关、空气开关的概念梳理
隔离开关、负荷开关、空气开关的概念梳理
隔离开关（俗称“刀闸”），在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
隔离开关没有过载、短路保护功能，无法分断故障电流，无灭弧装置。
只能在没有负荷电流的情况下分、合电路（即断开和接通系统空载电流），不能带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
在检修中作为系统明显断开点，以保证检修人员的安全。
断路器，可以分断故障电流，带有灭弧装置，可以用来频繁开断负荷电路。
负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，可以多次但不常开断负荷电路，带有热脱扣器的负荷开关具有过载保护性能，但负荷开关都不能自动切断短路电流。
负荷开关在断开位置时，像隔离开关一样有明显的断开点。
空气开关，即空气断路器，是低压断路器的一种，因为它的触点直接在普通空气中工作，绝缘介质是空气，因此叫做空气开关。
同样道理，触点在真空条件下工作的就是真空断路器。
过载长延时、短路短延时、短路瞬时脱扣电流。
