橡胶坝基础知识

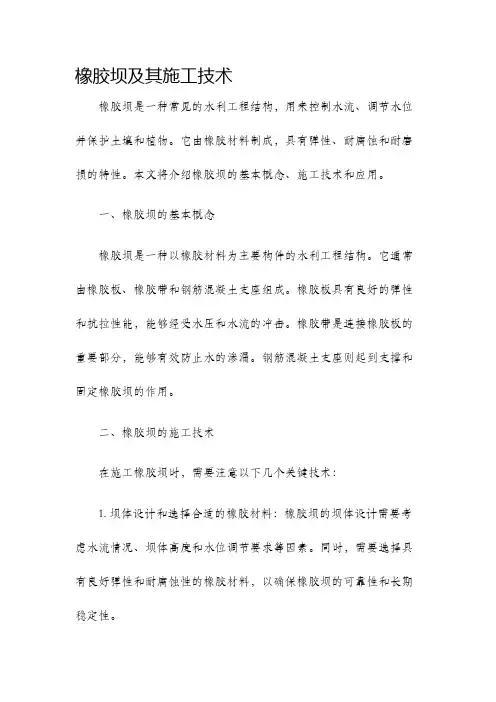

橡胶坝及其施工技术
橡胶坝及其施工技术橡胶坝是一种常见的水利工程结构，用来控制水流、调节水位并保护土壤和植物。
它由橡胶材料制成，具有弹性、耐腐蚀和耐磨损的特性。
本文将介绍橡胶坝的基本概念、施工技术和应用。
一、橡胶坝的基本概念橡胶坝是一种以橡胶材料为主要构件的水利工程结构。
它通常由橡胶板、橡胶带和钢筋混凝土支座组成。
橡胶板具有良好的弹性和抗拉性能，能够经受水压和水流的冲击。
橡胶带是连接橡胶板的重要部分，能够有效防止水的渗漏。
钢筋混凝土支座则起到支撑和固定橡胶坝的作用。
二、橡胶坝的施工技术在施工橡胶坝时，需要注意以下几个关键技术：1. 坝体设计和选择合适的橡胶材料：橡胶坝的坝体设计需要考虑水流情况、坝体高度和水位调节要求等因素。
同时，需要选择具有良好弹性和耐腐蚀性的橡胶材料，以确保橡胶坝的可靠性和长期稳定性。
2. 基础处理：在橡胶坝的施工过程中，基础处理是非常重要的一步。
需要对基础土体进行合理的处理，保证基础的稳固和坚实。
常用的基础处理方法包括挖掘、回填、压实和加固等。
3. 橡胶板拼接和固定：橡胶板是橡胶坝的重要构件，其拼接和固定需要特别注意。
橡胶板之间的拼接要求严密，采用橡胶胶水或橡胶胶粘剂进行粘接。
而橡胶板与钢筋混凝土支座的固定则采用螺栓和橡胶垫片进行固定。
4. 填胀体施工：填胀体是橡胶坝的重要组成部分，用来调节水位和水流。
在施工填胀体时，需要严格按照设计要求选择合适的填胀材料和施工方式。
填胀体的施工需要密封性好、强度高和耐压性能好。
5. 坝体监测和维护：橡胶坝施工完成后需要进行坝体监测和维护工作。
通过定期检查和维护，及时发现并解决橡胶坝可能存在的问题，确保橡胶坝的使用寿命和安全性。
三、橡胶坝的应用橡胶坝在水利工程中具有广泛的应用。
主要应用于以下几个方面：1. 水电站：橡胶坝可用于水电站的水位调节和洪水控制。
其具有适应性强、调节性能好和可靠性高等优点，被广泛应用于水电站的低水位调节坝和水能利用坝。
2. 水流控制工程：橡胶坝可用于控制河流、渠道和运河的水流，提高水利工程的灵活性和运行效率。
水工建筑物 橡胶坝
充水橡胶坝
按充胀介质
充气橡胶坝
直墙式
堵头式 坝袋
按结构形式
斜坡式
单线锚固
按锚固线
双线锚固
2 组成
坡、
基础底板、边墩（墙）、下游翼墙、上下游护
（1）上游连接段及基础部分
上游防渗铺盖或截渗墙、下游消力池、海曼
主要作用： 将上游水流平稳而均匀地引入并通过橡胶坝， 并保证水流过坝后不产生淘刷
橡胶坝袋、地垫片、锚固系统、第九节Fra bibliotek橡胶坝
一 、什么是橡胶坝
是用高强度合成的
纤维织物做为受力骨架 ， 内外涂敷橡胶作保护层， 加工成胶布，将其锚固 地板上成封闭状的坝袋， 通过充排管路用水将其 充胀形成的袋式挡水坝。
二、橡胶坝的特点
1 节省三材，造价低
减少投资 钢、木材及 40%~50% 钢筋混凝土
2 施工期短
3~6个月
3 不阻水、止水效果好
内压水头H0 为坝袋内的压力水头
内压比α是指坝袋内压水头与坝高的比值
（4）上游贴地段长度 n =1xH1 ∕ √2（ α -1） （5）下游贴地段长度 X0 （6）上游坝面曲线段长度S1、下游坝面曲线段长度S及坝袋 单宽容积V （7） 坝袋有效周长L0 单锚固：L0= S1 + S+ n + X0 双锚固 ：L0= S1 + S 2 材料 主要为橡胶和帆布。帆布是主要承载体，橡胶作用是以防 止漏水(或气)、防磨、保护和链接各层帆布共同受力
（2） 挡水坝段
充排水管和坝基 主要作用：
调节水位，控制流量
水泵（鼓风机或空压机）
（3） 控制及观测系统
机电设备、传感器、管道、阀门
主要作用： 控制橡胶坝的高度
二级建造师：橡胶坝的组成及作用
建设工程教育网
建设工程教育网常年提供一级建造师、二级建造师、造价工程师、监理工程师、房地产估价师等考试辅导培训 橡胶坝的组成及作用
1.橡胶坝的类型
橡胶坝分袋式、帆式及钢柔混合结构式三种坝型，比较常用的是袋式坝型。
坝袋按充胀介质可分为充水式、充气式和气水混合式；按锚固方式可分锚固坝和无锚固坝，锚固坝又分单线锚固和双线锚固等。
2.橡胶坝由坝袋段和上、下游连接段三部分组成。
（1）坝袋段是橡胶坝的主体，起挡水、调节坝上水位及过坝水流的作用。
它包括底板、坝袋、边墩和中墩等。
①底板。
一般多采用平底板。
对于较大跨度的单个坝段，底板在垂直水流方向上设沉降缝。
②中墩。
中墩的作用主要是分隔坝段，安放溢流管道，支承枕式坝两端堵头。
③边墩。
边墩的作用主要是挡土，安放溢流管道，支承枕式坝端部堵头。
④坝袋。
坝袋的作用主要是挡水，并通过充坍坝来控制坝上水位及过坝流量。
（2）橡胶坝上、下游连接段的组成及作用与水闸基本一致。
橡胶坝ppt
五、橡胶坝的充排系统
坝袋的的充排方式有两种：
➢ 动力式 ：即坝袋的充、坍完全利用或空压机进行 （充水式坝袋一般采用动力式冲排方式） ➢ 混合式 ：即坝袋的充、坍部分利用或空压机来完成，
部分利用现有工程条件自充或自排 橡胶坝充排系统由管道系统、水泵机组、水帽、闸阀和辅 助设备组成
二、橡胶坝的形式和组成
一、橡胶坝的形式
1.按充胀介质分类
充水橡胶坝 充气橡胶坝
二、橡胶坝的形式和组成
2、按结构形式分类
橡胶坝按岸墙的结构形式可 分为直墙式和斜坡式
➢ 直墙式橡胶坝的所有锚固均 在底板上，坝袋采用堵头式
➢ 斜坡式橡胶坝的端部锚 固在岸坡上，坝袋在 岸墙和底板的连接处 易形成褶皱
3、按锚固线的布置方式 分类
查表可得
（二）坝袋的材料
制作坝袋的主要材料是 橡胶和帆布
帆布：主要的承载体；对保持坝 的形状、尺寸稳定性、安全和 耐久性起决定性作用
橡胶：防止漏水（或气）、防磨、 保护和连接各层帆布共同受力
四、橡胶坝的锚固结构形式
按锚固构件材料分：
1、螺栓压板式锚固
靠地埋螺栓和钢构件将坝袋胶 布压紧。按锚紧坝袋的方式可 分为： ➢ 穿孔锚固：锚固部位将坝穿
消力池、海漫等）
3、控制及ቤተ መጻሕፍቲ ባይዱ测系统
作用：将上游水流平稳而均 （包括水泵、机电设备、传感 匀地引入并通过橡 胶坝， 并 器、管道、门阀等）
保证水流过坝后不产生淘刷 作用：控制橡胶坝的高度
三、坝袋的结构与材料
（一）坝袋的结构参数
坝高H1：坝顶高程与堰顶高程只差 内压水头H0：橡胶坝袋内的压力水头 内压比a：坝袋内的压力水头与坝高之比
孔套在预埋的地埋螺栓，用 压板锚紧
橡胶坝及其施工技术
橡胶坝及其施工技术
橡胶坝是一种新型的水利工程技术，其以橡胶材料作为主要构造材料，具有较高的柔性和抗水压能力。
橡胶坝的施工技术是确保橡胶坝质量和使用寿命的关键之一。
本文将介绍橡胶坝及其施工技术，包括橡胶坝的定义、特点以及施工过程中需要注意的关键点。
一、橡胶坝的定义
橡胶坝是一种利用橡胶材料制造的可移动式水坝，其主要用途是临时性的水闸控制、水库分洪以及洪水调度等。
橡胶坝的主要组成部分是由一根根橡胶带组成的，橡胶带通过特殊的连接方式固定在支撑框架上，以实现对水流的控制。
二、橡胶坝的特点
橡胶坝相对于传统的混凝土水坝，具有以下几个主要特点：
1. 柔性和弹性：橡胶坝由柔韧的橡胶材料制成，具有较好的柔性和弹性，可以适应不同水位的变化。
这种柔性和弹性可以使橡胶坝克服地震和水流冲击带来的应力，提高其抗水压能力。
2. 耐候性：橡胶坝使用的橡胶材料具有较好的耐候性能，能够长期抵抗紫外线辐射和氧化腐蚀。
这种耐候性使得橡胶坝具有较长的使用寿命。
3. 可移动性：橡胶坝的组成部分可以拆卸和移动，方便在不同水利工程之间进行调整和使用。
这种可移动性使橡胶坝具有较高的灵活性和适应性。
三、橡胶坝的施工技术
橡胶坝的施工技术是确保橡胶坝质量和使用寿命的重要环节，以下是橡胶坝施工过程中需要注意的关键点：
1. 材料准备：施工前需要准备好橡胶材料、支撑框架和连接件等。
橡胶材料需要经过质量检测，确保其符合标准要求。
2. 基础处理：橡胶坝的施工需要在坝址进行基础处理，确保基础平整稳固。
基础处理需要根据地质情况和工程要求进行，一般包括填方、夯实和抹平等。

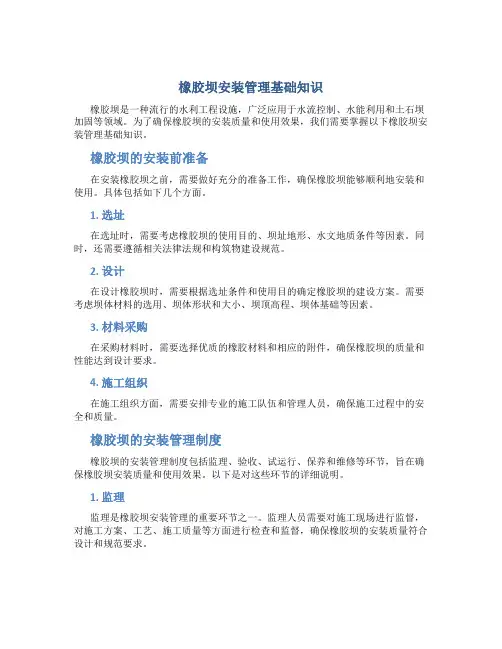

橡胶坝安装管理基础知识-橡胶坝管理制度-图文(精)
橡胶坝安装管理基础知识橡胶坝是一种流行的水利工程设施，广泛应用于水流控制、水能利用和土石坝加固等领域。
为了确保橡胶坝的安装质量和使用效果，我们需要掌握以下橡胶坝安装管理基础知识。
橡胶坝的安装前准备在安装橡胶坝之前，需要做好充分的准备工作，确保橡胶坝能够顺利地安装和使用。
具体包括如下几个方面。
1. 选址在选址时，需要考虑橡胶坝的使用目的、坝址地形、水文地质条件等因素。
同时，还需要遵循相关法律法规和构筑物建设规范。
2. 设计在设计橡胶坝时，需要根据选址条件和使用目的确定橡胶坝的建设方案。
需要考虑坝体材料的选用、坝体形状和大小、坝顶高程、坝体基础等因素。
3. 材料采购在采购材料时，需要选择优质的橡胶材料和相应的附件，确保橡胶坝的质量和性能达到设计要求。
4. 施工组织在施工组织方面，需要安排专业的施工队伍和管理人员，确保施工过程中的安全和质量。
橡胶坝的安装管理制度橡胶坝的安装管理制度包括监理、验收、试运行、保养和维修等环节，旨在确保橡胶坝安装质量和使用效果。
以下是对这些环节的详细说明。
1. 监理监理是橡胶坝安装管理的重要环节之一。
监理人员需要对施工现场进行监督，对施工方案、工艺、施工质量等方面进行检查和监督，确保橡胶坝的安装质量符合设计和规范要求。
2. 验收橡胶坝在安装完成后，需要进行验收。
验收人员需要对施工质量进行检查和确认，对橡胶坝的安装质量、性能等方面进行验收，确保橡胶坝的安全、可靠、有效使用。
3. 试运行试运行是橡胶坝安装管理的重要环节之一。
试运行期间需要对橡胶坝的性能等方面进行检查和测试，确保橡胶坝能够稳定运行和达到预期的使用效果。
4. 保养保养是橡胶坝安装管理的必要环节之一。
保养人员需要按照相关规定对橡胶坝进行定期保养，包括清洗、检查和维护等方面，确保橡胶坝的性能和使用效果。
5. 维修在橡胶坝的使用过程中，可能出现一些问题，需要及时进行维修。
维修人员需要对橡胶坝进行检查，确定维修方案，并进行维修和返修等工作，确保橡胶坝能够正常使用。
橡胶坝—橡胶坝的构造(水工建筑物课件)
（1）按时到课，遵守课堂纪律，回答问题； （2）认真练习布置任务，按时上交作业； （3）认真完成预习任务。
1.橡胶坝的特点 2.橡胶坝的适用条件 3.橡胶坝的组成 4.坝袋的设计 5.橡胶坝的锚固
6.案例训练 7.课堂小结与训练点评 8.作业布置
小埠东橡胶坝背景资料
小埠东拦河橡胶坝位于山东临沂市沂河城区段，由临沂市水利局组织施 工建设和管理，工程于1996年1月动工，1997年1月竣工。橡胶坝全长1135米， 由16段组成，每段70米，是目前世界上最长的橡胶坝。橡胶坝水利枢纽工程 在发挥水利工程作用的同时，拦蓄1.6万亩景观水面——形成沂蒙湖，与橡 胶坝这道亮丽的风景线，成为临沂市民休闲、娱乐、观光的好去处。2001年 9月，被水利部评为首批国家级水利风景区18家之一，是当时山东省唯一一 家获此殊荣的单位。
（三）橡胶坝的锚固方式：螺栓压板式锚固。
（四）橡胶坝的型式：充水式堵头橡胶坝。
一、优点
（一）结构简单，节省三才，造价低； （二）施工期短； （三）抗震性能和抗冲击性能好； （四）不阻水，止水效果好； （五）管理方便，运行费用低。 二、缺点 （一）坝袋坚固性较差；
（二）坝袋容易老化，使用寿命短；
一、尽可能的选在岩石坚硬完整或沉积紧密的地基上； 二、选择水流平顺及河床岸坡稳定的河段； 三、在多沙河流建坝，避免选在纵坡突然变缓的河段； 四、便于枢纽建筑物的布置。
任务：（一）橡（四）橡胶坝的型式
（一）橡胶坝的组成：左右岸泵站、橡胶坝、隔墩、整体式底板。
（二）橡胶坝的充排水设计：两岸均设泵站，各控制一侧8节坝袋，每侧 设4根并列的充排水管道，每根控制相邻两节坝袋，两坝袋间设连通管和 超压溢流管，4根并列管道在泵室内通过母管与排水泵相连。
橡胶坝的特点及原理
橡胶坝的特点及原理橡胶坝是一种基于橡胶材料的水工结构设施，主要用于水利工程领域。
其主要特点是结构简单、调整水位灵活性高、坝面干燥等。
下面将从橡胶坝的结构、功能、优缺点等方面详细介绍橡胶坝的特点及原理。
橡胶坝的结构橡胶坝主要由橡胶面板、钢筋混凝土加固梁、水泵、水门、手动水阀等组成。
其中，橡胶面板是橡胶坝的核心部分，是通过橡胶、尼龙等复合材料制成的可升降的面板。
钢筋混凝土加固梁则是为了加固橡胶面板所用的，位于橡胶面板上方，防止橡胶面板在承载水压时发生变形。
水泵、水门、手动水阀则用于流量控制和坝内水位的调节。
橡胶坝的原理橡胶坝通过调整水位来实现对水流量的控制和调节。
当水位较高时，通过水泵抽取水分，使坝上水位下降，从而减小水流量。
反之，当水位较低时，通过水阀加水，使坝上水位上升，从而增大水流量。
橡胶坝的橡胶面板则起到封闭坝体，控制水位的作用。
橡胶坝的优点1.结构简单，易于安装和维护。
2.可调节水位，适应性强。
3.坝面干燥，避免坝体受潮腐蚀等问题。
4.长寿命，可承受较高的水压。
橡胶坝的缺点1.橡胶坝的制造技术要求较高，橡胶材料的品质也对其性能产生重要影响。
2.橡胶坝存在较大的水压力，制造和安装过程中需要考虑周到，以避免安全事故的发生。
3.使用成本较高，对资金要求较高。
总结橡胶坝作为一种新型水工结构设施，具有调节水位灵活、坝面干燥等优点，但在制造、安装、使用上也存在一些缺点。
在使用橡胶坝时，需要结合实际情况，进行综合考虑，并通过科学的管理和保养，以确保其正常的使用寿命和作用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡胶坝是用高强合成纤维织物做受力骨架，内外涂敷合成橡胶作粘结保护层，加工成胶布，按要求的尺寸，锚固在基础底板上，用水或气的压力充胀起来，形成挡水坝。
不需要挡水时，泄空坝内的水或气，恢复原有河渠的过流断面。
橡胶坝主要适用于低水头、大跨度的闸坝工程，如用于水库溢洪道上作为闸门或活动溢流堰，以增加水库库容及发电水头；用于河道上作为低水头、大跨度的滚水坝或溢流堰，可以不用常规闸的启闭机、工作桥等；用于渠系上作为进水闸、分水闸、节制闸，能够方便地蓄水和调节水位和流量；用于沿海岸作防浪堤或挡潮闸，由于不受海水浸蚀和海生生物的影响，比金属闸门效果好；用于跨度较大的孔口船闸的上、下游闸门；用于施工围堰或活动围堰，橡胶活动围堰高度可升可降，并且可从堰顶溢流，不需取土筑堰可保持河道清洁，节省劳力并缩短工期；用于城区园林工程，采用彩色坝袋，造型优美，线条流畅，可为城市建设增添一道优美的风景。
橡胶坝与常规水闸比较，橡胶坝的优点是:①坝袋制造工厂化、安装简单、工期短；②造价低廉、节省钢材、木材、水泥；③不阻水、能保持河道泄流断面；
④操作灵活、管理方便；⑤有较好的抗冲击性能。
缺点是：坝袋易老化、耐久性较差。
橡胶坝主要适用于低水头大跨度的闸坝工程。
坝高一般不超过5米。
由设计资料知河流的设计水深为2.9米，河道底宽为92米，属于大跨度低水头大坝工程，所以适宜采用橡胶坝。
橡胶坝在实际运用中基本上以充水式和充气式为主，采用水气混合的很少。
世界上橡胶把发展和建设主要以日本和我国为代表。
我国和日本几乎同时研究和建设橡胶坝，但日后两国采用的橡胶坝型式却不同。
日本的橡胶把多为充气式，至目前已建3000余座；而我国的橡胶坝多为冲水式，至今已建成约千余座。
充气式橡胶坝对于坝袋强度制造工艺要求高，安装要求比充水式高，运行管理水平要求高。
充水式橡胶坝对于坝袋制造、安装、强度及运行管理要求较低，为节省钢材，我国还发明了混凝土楔块锚固法。
在充水橡胶坝方面，我国已形成了具有自己特色的橡胶坝设计制造运行管理技术，满足我国发展橡胶坝的需求。
但相比之冲水式橡胶坝，充气式橡胶坝的主要优点有：
一．运行管理相对方便，不受季节变化的影响。
这一点主要体现在冬季，由
于气体不存在结冰问题，运行管理模式四季相当，没有明显的季节变化。
而水在零度就会结冰，要使充水橡胶坝在冰寒期仍然有效运行，解决好冰冻问题是不可回避的。
二．充气式坝袋塌坝相对充分，不会造成阻水。
而充水橡胶坝塌坝后不仅需要占压一定面积的土地，且在塌坝后还会造成一定的阻水问题，大约阻水50厘米之多。
当然，这主要是由于充水橡胶坝的现行结构所致，如想克服此问题也许只能是通过修改现行的有关标准。
三．充胀介质易于提取，充胀简便。
充气式橡胶坝的充胀介质为气体，可以说是无时不有、无处不在，来源十分充沛，且可满足于随时足量取用，没有时间、地点的制约。
而充水橡胶坝则要考虑充水介质的取水水源问题。
以一座高5米的橡胶坝为例，每延米橡胶坝就需要46立方米的水量来予以填充，跨度为100米宽的橡胶坝就需要4600立方米的水量。
现在橡胶坝的宽度动辄数百米、上千米，作为充胀介质的水源问题已成为必须考虑的问题之一。
四．充气式坝袋塌坝迅速及时，可满足汛期防汛抢险的快速反应。
五．充水式橡胶坝只宜布置在水平底板上，以便坍坝时能排空坝袋内的水。
充气式坝袋既可布置在水平底板上，也可在曲线形实用堰顶上，应用范围较广。
六．满足充气橡胶坝运行要求的占地面积比充水橡胶坝占地面积节约15%到35%；从而大量的节约工程资金；比如坝高为2米的充水橡胶坝，按标准要求，坝基础顺水流宽度为6.3米，而同等规格的充气橡胶坝坝基础顺水流宽度为4.2米，节约基础投资为33%；坝高为1.5米的充水橡胶坝，按标准要求基础地板顺水流宽度为4.6米，而充气橡胶坝仅要求为3.7米，节约基础投资20%；坝高为1米的充水橡胶坝，按标准要求基础地板顺水流宽度为3.3米，而充气橡胶坝仅要求为2.8米，节约基础投资15%；
七．充气橡胶坝的运输、安装较为便利，这为山区小水电橡胶坝建设提供极大的便利。
充气橡胶坝的种种优点，导致充气式橡胶坝在当今国际市场上所占的市场份额呈攀升之势。
，特别是考虑到橡胶坝的运行管理和维修等条件，在柴关橡胶坝采用充气式橡胶坝。
