第1讲 西门子HMI与WinC flexible介绍
触摸屏学习资料

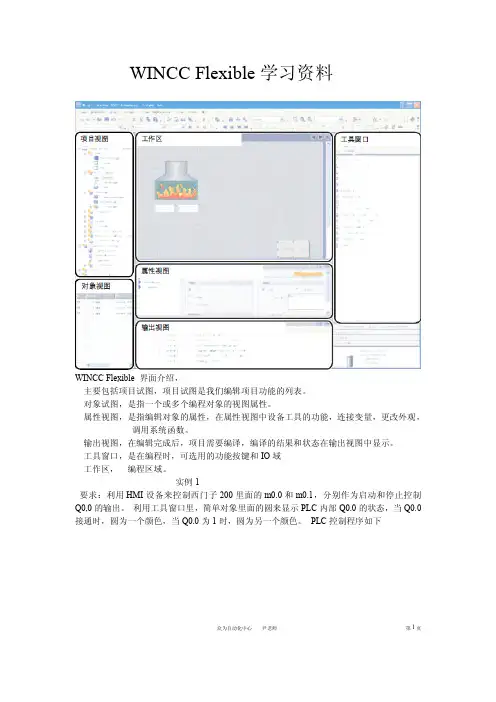

WINCC Flexible学习资料WINCC Flexible界面介绍，主要包括项目试图，项目试图是我们编辑项目功能的列表。
对象试图，是指一个或多个编程对象的视图属性。
属性视图，是指编辑对象的属性，在属性视图中设备工具的功能，连接变量，更改外观，调用系统函数。
输出视图，在编辑完成后，项目需要编译，编译的结果和状态在输出视图中显示。
工具窗口，是在编程时，可选用的功能按键和IO域工作区，编程区域。
实例1要求：利用HMI设备来控制西门子200里面的m0.0和m0.1，分别作为启动和停止控制Q0,0的输出。
利用工具窗口里，简单对象里面的圆来显示PLC内部Q0.0的状态，当Q0.0接通时，圆为一个颜色，当Q0.0为1时，圆为另一个颜色。
PLC控制程序如下众为自动化中心尹老师第1页在PLC的程序中，启动的触点要与外部输入点并联，停止的触点要与外部输入点串联，只有这样HMI设备上的启动停止，和外部的启动停止才能共同控制Q0.0的输出。
下面来看HMI设备上的编程。
首先，打开WINCC Flexible编程软件创建一个空项目。
然后选择设备类型为。
Micro Panels里面的TP178micro6寸屏。
点击确定生成一个空项目。
众为自动化尹老师第2页面上面工具条里的视图，然后点击重新设置布局化状态。
下一步，保存次工程，因为WINCC Flexible不具备上载功能，所以创建工程完成后，先保存工程，存于指定的文件夹下，一防止组态的设备因为异常情况而消失。
点击项目另存为按钮下一步创建一个连接：连接是PLC与HMI设备通讯的参数，PLC与HMI设备的数据交换都需要通过连接来完成。
点击项目树里面的通讯，双击连接，打开连接操作画面。
双击名称下的第一行的空白行，自动新建一个连接。
名称为连接1你可以对本连接的名称重命名。
在连接下的参数菜单里，设置HMI设备与PLC通讯的参数。
例如现在的PLC默认为2号站，（指PLC PPI通讯端口的地址）通讯的配置文为PPI（因为西门子200PLC是使用PPI协议进行通讯的，所以不能使用MPI和DP）然后修改HMI 设备与PLC通讯的波特率。
HMI、WinCC组态软件介绍
监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。
监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。
随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。
监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。
随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。
监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。
WinCC组态软件介绍西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。
它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。
WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。
WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。
用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。
它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。
WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。
用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。
WinCC因其具有独特的设计思想而具有广阔的应用前景。
借助于模块化的设计，能以灵活的方式对其加以扩展。
它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。
wincc_flexible组态简介
Wincc_Flexible组态简介WinCC flexible，德国西门子（SIEMENS）公司工业全集成自动化（TIA）的子产品，是一款面向机器的自动化概念的HMI软件。
WinCC flexible 用于组态用户界面以操作和监视机器与设备，提供了对面向解决方案概念的组态任务的支持。
WinCC flexible与WinCC十分类似，都是组态软件，而前者基于触摸屏，后者基于工控机。
HMI由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通信接口、数据存贮单元等，其中处理器的性能决定了HMI 产品的性能高低，是HMI的核心单元。
根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。
HMI软件一般分为两部分，即运行于 HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如WinCC flexible）。
使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI 产品的串行通信口，把编制好的“工程文件”下载到HMI的处理器中运行。
HMI人机界面产品的基本功能包括：1、设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；2、数据、文字输入操作，打印输出3、生产配方存储，设备生产数据记录4、简单的逻辑和数值运算5、可连接多种工业控制设备组网HMI的选型指标包括：1、显示屏尺寸及色彩、分辨率、HMI的处理器速度性能、2、输入方式：触摸屏或薄膜键盘3、画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）4、通信口种类及数量，是否支持打印功能本模块主要介绍西门子TP 270触摸屏，其接口外形如图3-2所示，接口功能描述见表3-1。
图3-2 西门子TP 270接口排列图表3-1接口功能描述编号描述应用1接地连接用于连接到机架地线2电源连接到电源 +24V DC3接口IF1B RS 422/RS 485(未接地)接口4接口IF1A用于PLC 的RS 232接口5接口IF2用于PC、PU、打印机的RS 232接口6开关用于组态接口IF1B7电池连接连接可选备用电池8USB接口用于外部键盘，鼠标等的连接9插槽B用于CF卡10以太网接口(只用于MP 270B)连接RJ45以太网线11插槽A(只用于MP 270B)用于CF卡触摸屏设备的装载程序1、装载程序图3-6显示了触摸屏设备启动期间和运行系统结束时迅速出现的装载程序。
西门子s7300培训教程--CH15_WinCCFlexible讲义
使用层
激活的层
对象所在的层
所有的层都可见
对象在第1层可见
Date:
2010年9月16日
File : WinCC flexible.40
使用平移工具
平移工具
框架
Date:
2010年9月16日
File : WinCC flexible.41
使用对象列表
固定边框
选择对象
组态对象
Date:
2010年9月16日
Date:
2010年9月16日
File : WinCC flexible.46
组态画面对象 (5)
Date:
2010年9月16日
File : WinCC flexible.47
组态多个对象
拖&放
Date:
2010年9月16日
File : WinCC flexible.48
创建面板 (1)
Date:
直接帮助
Date:
2010年9月16日
File : WinCC flexible.12
设置 WinCC flexible
设置组态界面语言
Date:
2010年9月16日
File : WinCC flexible.13
创建项目
Date:
2010年9月16日
File : WinCC flexible.14
File : WinCC flexible.42
新建对象
组态图形对象 (1)
选择类型
Date:
2010年9月16日
File : WinCC flexible.43
组态图形对象 (2)
对象列表
集中选择类型
西门子HMI介绍 PPT课件
•Panel PC – FI 25 – FI 45 – PC 670 10’’ – PC 670 12’’ – PC 670 15’’ – PC 670 12’’ TOUCH – PC 670 15’’ TOUCH – PC 870 12" – PC 870 15" – PC 870 15" TOUCH – PC IL 70 12" TOUCH – PC IL 70 15" TOUCH
HMI画面客户机，通过 TCPIP协议与服务器连 接，操作人员可以在此 之上进行操作等，放置 在现场
HMI画面服务器， 负责数据上传，下载 以及与客户机通讯, 放置在控制室中。
5
2.1 WinCC HMI系统构成
WinCC系统包括变量管理，画面制作，报警， 归档，报表打印等
6
2.2 变量管理
通过添加相应的通讯驱动，与底层PLC建立数据连接，把底层的变量点集 成到WinCC系统中。
18
3.4 配方
Protool 配方设定与下放都比较简单，直接可以在画面输入组态。还可以实 时上传与保存。
19
3.5 函数
Protool 编写简单函数， 实现特定功能。在画面组态中可以调用。
20
15
3.1 Protool HMI系统构成(一)
Panel（图形/文本面板） – TP 170A – TP 170B – TP 170B Color – TP 270 (6“和10”) – OP 170B – OP 270 (6“和10”)
•Multi Panel （多功能面板） – MP 270B – MP 270B TOUCH – MP 270 – MP 270 TOUCH – MP 370 – MP 370 TOUCH
WinccFlexible课件
根据命令：调用系统函数更新； 循环连续：即使当前画面中没有该变量，也会在运 行时持续更新； 循环使用：只有在打开画面被显示或记录时，才被 更新；
四、变量组态
2．变量属性（连续量）
设置上下限报警
数据量程转换
五、画面对象组态
1．工具栏内容
五、画面对象组态
2．文本域
五、画面对象组态
3．图形视图
五、画面对象组态
配置IP地址 新建以太网通讯
六、调试
2．在线调试（PLC，Options->Set PG/PC Interface）
以太网下载
六、调试
3．监控程序下载
程序下载
程序是否允许读回
PC的IP地址
七、增强对象
1．报警分类
离散量报警：开关量0、1； 自定义报警 模拟量量报警：液位、温度；
HMI设备触发：与PLC通讯错误……； 系统报警报警 PLC触发：PLC错误诊断；
二、视图介绍
属性视图
属性视图用于编辑对象属性，例如画面对象的颜色。 属性视图仅在特定 编辑器中可用。
工具箱
工具箱包含有选择对象的选项，可将这些对象添加给画面，例如图形对 象或操作员控制元素。 此外，工具箱也提供了许多库，这些库包含有许多对 象模板和各种不同的面板。 库
“库”是工具箱视图的元素。 使用“库”可以访问画面对象模板。 始终 可以通过多次使用或重复使用对象模板来添加画面对象，从而提高编程效率。 库是用于存储诸如画面对象和变量等常用对象的中央数据库。
PC，WinCC
一、创建项目
1．进入界面
两种方法
一、创建项目
2．设备选择
TP177B 6’ color PN/DP
一、创建项目
WinCC flexible ES -- 创建HMI组态 -- 创建画面
Bild 02
这种方法可被用来操作广泛的或单独的机器与设备。有很多编程实现锁操作的方法。本例中，除了锁操 作，对每个操作员面板的组态都是相同的，因为不得不单独为每个操作员面板组态锁操作。
%windir%\system32\Regsvr32 /u c:\WINNT\System32\NAME.ocx 注释： ActiveX 控件只是被“取消注册”了，但是它仍然存在于计算机上。
z 如果需要，可以手动的将相应路径下的 ActiveX 对象从计算机上删除。
2. WinCC flexible中的 ActiveX 对象 在WinCC flexible中使用ActiveX控件之前， 必须在计算机上注册该 ActiveX 控件。
如何在组态计算机中注册 ActiveX 对象，并在 WinCC flexible 中使用？ 显示订货号
描述： 在电脑上拷贝ActiveX（也被称为OCX）控件时，要必须让Windows可以识别。
内容： 1. 注册 ActiveX 控件的相关信息 1.1. 注册 ActiveX 对象 1.2. 移除 ActiveX 对象 2. WinCC flexible 中的ActiveX 对象
另外，如果Windows 的注册信息没有完全更新，可能会出现错误。
z 如果 ActiveX 控件依赖于其他的一些模块（如DLL 文件），可能会出现注册失败或者无法执行 的现象。
z 为WinCC flexible ES 安装或者后续注册ActiveX 控件，如果运行项目时也要执行这个ActiveX 控 件，那么也会影响到本机的WinCC flexible RT。
西门子触摸屏编程软件WINccFlexible和组态软件WINCC的关系
西门子触摸屏编程软件WINccFlexible和组态软件WINCC的关系SIMATIC WinCC和SIMATIC WinCC Flexible由于名称的原因造成了一些混淆，可能会被误认为是同一个软件，但是这两个软件无论从应用范围还是功能和使用上都有很大的区别，特此说明。
SIMATIC WinCC是一种复杂的SCADA（数据采集与监控）系统，能高效控制自动化过程。
它基于Windows平台，可实现完美的过程可视化，能为各种工业领域提供完备的操作和监视功能，涵盖从简单的单用户系统直到采用冗余服务器和远程web客户端解决方案的分布式多用户系统；WinCC可提供成熟而可靠的运行环境以及有效的组态，其特点之一是其整体的开放性，它可方便地与标准程序和用户程序组合在一起使用，建立人机界面，精确地满足实际需要。
对于简单任务，WinCC本身的功能即可实现，对于复杂任务，WinCC也提供了丰富的选件来实现。
WinCC自带的数据库可以实现归档，保存对用户有价值的数据。
SIMATIC WinCC Flexible是已经通过现场证明的ProTool系列的延续产品。
在SIMATIC HMI的产品范围内，它可用于集成组态所有新型操作面板，从最小的微型面板到基于Windows CE的面板甚至PC；WinCC Flexible提供了简单的组态界面，可显著提高组态效率，很好地实现了从ProTool的移植，在继承ProTool的基础上又扩展了一些功能，还可以通过选件实现OPC通信、远程诊断等功能。
当然，WinCC和WinCC Flexible都可以在计算机上模拟运行，以图形化的方式对现场的PLC进行监控，也都可以做数据归档，在这方面的应用有相似之处。
但是WinCC的可扩展性是WinCC Flexible达不到的。
IMATIC WinCC目前最新的版本是WinCC V7.0sp2，同时在销售的还有WinCC V6.2sp3；SIMATIC WinCC Flexible目前最新的版本是WinCC Flexible2008，而且在中国还有免费的中国版可以供中国用户使用。
