石墨烯在涂料领域中的应用

石墨烯在涂料领域中的应用
石墨烯在涂料领域中的应用

石墨烯在涂料领域中的应用(1)

1 概述

1.1 石墨烯定义石墨烯(Graphene)是一种由碳原子构成的新型单层片状结构的二维(2D)材料,是由碳原子以sp2杂化轨道组成的六角型呈蜂巢状晶格的平面薄膜。碳原子核外层电子排布为1s22s22p2,sp2杂化是由1个s轨道和2个p轨道杂化形成的杂化轨道。维(dimension,简写为D)表示长、宽、高、厚等尺寸。对纳米材料,0D表示纳米粒子;1D表示纳米线,如碳纳米管等;2D表示纳米尺寸的薄膜;3D是表示纳米复合材料。

1.2 石墨烯结构特性石墨烯晶体材料具有“至薄、至坚”、优良的热导体和电子迁移率等特性。

1.2.1 “至薄”晶体材料石墨烯是世界上迄今发现的“至薄”晶体材料,石墨烯薄膜只有1个碳原子厚度。10万层石墨烯叠加起来的厚度约为1根头发丝的直径;300万层石墨烯薄膜叠起来只有1 mm厚。

1.2.2 “至坚”晶体材料石墨烯是迄今发现的世界上力学性能最好的材料之一。表征石墨烯在外应力作用下抵抗变形能力大小的模量可达1 T(1012)Pa;反映石墨烯受力时抵抗破坏能力大小的强度约为130 G(109)Pa。

1.2.3 优良的热导体和电子迁移率石墨烯的热导率达5 000 W/(m ·K),是良好的导热体。石墨烯独特的载流子特性,使其电子迁移率达到2×105 cm2/(V·s),超过硅100倍,且几乎不随温度变化而变化。

1.3 应用前景独特的结构特点加上“极端突出”性能,使它的用途引起人们超高的期望:制造高效太阳能电池;超轻型航天航空飞行器材料;超坚韧的防弹衣;甚至有近乎科幻色彩的展望——可能制超长“太空电梯”缆线。预测石墨烯正在或将要给社会带来革命性巨变;对石墨烯用途,描绘了一幅幅商机无限的图画,在全球研究热度持续升温!对石墨烯在导电、防腐、阻燃、导热和高强度等功能涂料中的应用也勾画了多彩的前景。1.3.1 提高涂料防腐性石墨烯提高涂料防腐性:有物理防腐和电化学防腐多重作用。

石墨烯片层的共轭结构,在涂层中层层叠加形成致密的隔绝层,阻隔水分对涂膜的浸润与渗透——起物理防腐作用,石墨烯表面疏水特性加强了防水渗透性。电化学防腐作用:钢铁底材阳极反应使Fe失去电子逐步腐蚀,石墨烯的导电性能可以阻止Fe→Fe3+反应,防止铁锈生成。有研究表明,将0.5%~2%不同含量石墨烯作为防腐填料分别加入到环氧树脂涂料中,有效地提高了涂层的防腐性能,随着石墨烯含量的增加,涂料的防腐性能先提高后降低,存在一个最佳值,石墨烯含量为1.0%的涂层防腐效果最好。在环氧富锌涂料中添加1.0%的石墨烯,可使耐盐雾性从624 h提高到2500 h,防腐性能提高明显。石墨烯优异的防腐性能,可以实行无Cr6+表面处理。如添加1%的石墨烯,涂膜耐盐雾超1000 h,而含铬处理的同类涂膜耐盐雾只有600 h。添加石墨烯还可提高涂膜耐磨性和抗高温性及加热后的耐腐蚀性。在铜和镍等有色金属的表面涂上含石墨烯的涂层试验证明,铜的腐蚀速度减慢7倍,镍的腐蚀速度慢4倍。石墨烯是已知最薄的防腐蚀涂层。28.3455g(1盎司)石墨烯可铺展覆盖28个足球场大小的面积。就是这样极薄的1层涂层,至少可以和传统5层有机涂膜一样起到很好的防腐蚀作用。正因如此,石墨烯可望应用于电子设备、精密部件、植入式元件和其他需要很薄涂层的应用领域。

1.3.2 导电与抗静电涂料(1)导电涂料。石墨烯优良的导电性能,优于银粉、铜粉等导电材料,并具备优异的机械性能及热性能,是极佳的导电涂料添加剂,会开创导电涂料新局面。(2)抗静电涂料。抗静电涂料用途广泛,随着现代科技的发展,对其抗静电性能的要求越来越高。石墨烯所具有的高导电性、强的力学性能等特点,有利于制备高性能、高强度的抗静电涂料。

1.3.3 阻燃涂料是3种阻燃作用的叠加(1)物理隔绝层。石墨烯的二维片层结构能在涂料中层层叠加,可形成致密的物理隔绝层,提高阻燃性能。(2)阻隔空气层。石墨烯可以与树脂进行交联复合,在涂料中进一步形成一层致密的保护膜,起到阻隔空气的作用,起阻燃作用。(3)生成CO2和水。在高温下,石墨烯涂层会生成CO2和水,并生成更致密连续的炭化层,起到进一步阻燃作用。

1.3.4 高导热散热性、高化学抗性涂料石墨烯的导热系数高达5300 W/(m·K),高于碳纳米管和金刚石。石墨烯改性散热涂料使其具有高的热导率,同时石墨烯的高比表面积使其充分填充在涂层中,增大了涂层散热表面积,能够降低物体表面和内部温度。石墨烯改性散热涂料能够长期在高温下工作,耐磨抗冲击性强,具有很好的耐候性、耐盐雾、耐酸

碱、耐光照老化等性能,在各种极端环境下均可使用。可以用于需要散热的物件,如LED 散热、工业设备散热、汽车零部件散热等各行业。

2 石墨烯在水性涂料中应用水性涂料是国家提倡发展的环境友好型涂料,但某些性能尚不及相应的溶剂型涂料,影响其发展。石墨烯具有独特性能,可改善水性涂料性能,促进其发展,给涂料工作者带来新的期待。石墨烯在涂料中应用首先是改性溶剂型涂料,但用于改性水性涂料也有明显进展。改性方法可用共混法复合改性,也可用原位聚合和溶胶-凝胶技术复合法改性,还可用偶联剂修饰,同时实行不同的功能改性。

2.1 用钛酸酯偶联剂修饰水分散改性石墨烯按通用方法将石墨制成氧化石墨烯,向氧化石墨烯分散液内分别加入钛酸酯和水合肼,在水浴加热法下发生反应,使氧化石墨烯还原并同时嫁接上钛酸酯偶联剂分子。将获得的混合液进行后处理和真空干燥,得到粉末状改性石墨烯。由于钛酸酯偶联剂对氧化石墨烯进行了表面修饰,不再产生团聚,故石墨烯水分散体稳定性高,可长时间贮存,适合用于复合材料及涂层材料的制备。制备工艺简便,生产效率高,生产过程和产品均能符合环保要求。

2.2 石墨烯与基体树脂共混复合水性涂料

2.2.1 水性导电涂料石墨烯/聚酯树脂复合水性导电涂料。用Hummers法制备氧化石墨烯,经两步化学还原法得到有机分子修饰的石墨烯水溶液,加入聚酯、助剂和交联剂、催化剂,经液态共混,制备得到水性导电石墨烯涂料。该涂料具有高导电性能和力学性能,可应用于电磁屏蔽、抗静电、防腐、散热、耐磨及电子线路等领域,具有广泛的应用价值。

2.2.2 石墨烯改性水性环氧树脂耐磨玻璃涂料石墨烯改性的耐磨水性玻璃涂料由两组分组成,第一组分为基体成膜物,第二组分为固化剂。其中第一组分包括改性环氧树脂20%~40%、助剂0.5% ~7%、氧化石墨烯0.1%~5%、偶联剂1%~2%,其余为水(均为质量分数);第二组分是胺类固化剂。在使用前将两组分混合,其中第二组分占混合物质量分数的3%~30%。该涂料具有硬度高、耐磨性好、与玻璃基底亲和力与附着力强、耐水、耐乙醇性好,且符合环保要求。另外制备方法简便,具有重要的商业化应用价值。

2.2.3 石墨烯改性丙烯酸酯聚合物水泥防水涂料用Hummers法制备的氧化石墨烯加入丙烯酸酯类聚合物乳液中,加入选用的助剂,按比例加入水泥,搅拌分散,制成氧

化石墨烯改性的聚合物水泥防水涂料。该涂料显著增加了丙烯酸酯类聚合物乳液成膜的抗拉强度;提高了耐水性;此外,氧化石墨烯丰富的含氧官能团可以调节水泥水化产物晶体的生长,提高其抗拉强度和韧性。故氧化石墨烯改性的聚合物水泥防水涂料具有良好的耐久性、抗渗性以及物理力学性能,应用前景广阔。

2.2.4 石墨烯改性聚氨酯树脂复合水性涂料

2.2.4.1 石墨烯/水性聚氨酯纳米复合乳液将真空脱水的聚醚多元醇(N210)和TDI反应制得聚氨酯预聚体,加入二羟甲基丙酸引入亲水羧基,加三乙胺中和盐基化,加入氧化石墨烯水溶液、去离子水和乙二胺进行乳化反应,减压蒸馏出丙酮后,滴加维生素C溶液进行原位还原反应,得到石墨烯/水性聚氨酯纳米复合乳胶树脂。该乳胶树脂可应用于静电防护、防腐涂层、建筑涂料等领域,本发明工艺简便、环保、适合大规模生产。

2.2.4.2 石墨烯/TiO2复合材料改性水性聚氨酯抗菌涂料纳米TiO2作为光催化纳米材料的一种,有抗菌灭菌作用,但它对于可见光吸收率较低,纳米粒子趋向于聚集,大大降低了其灭菌作用。在含纳米TiO2抗菌涂料中,引入5%以下的石墨烯,明显提高涂料对可见光吸收率,并加强纳米TiO2的光催化活性和抗菌、灭菌能力,使改性后的水性聚氨酯在抗菌灭菌综合性能方面有很大提高。并且具有良好的表面性能、耐水性和力学性能。

2.3 石墨烯/聚氨酯原位聚合的水性导电涂料石墨烯相比传统的碳系导电填料(炭黑、石墨、碳纳米管、碳纤维等)具有更加优异的导电性及机械性能。用二元胺对氧化石墨烯进行氨基化改性,后用化学还原恢复石墨烯的共轭导电体系,利用石墨烯表面的—NH与—NCO封端的水性聚氨酯原位聚合,制得含石墨烯的水性聚氨酯导电涂料。该导电涂料具有防辐射、抗静电、防腐蚀、耐磨等特性,可用于高分子材料、金属材料、纺织材料表面等方面。

2.4 用溶胶-凝胶技术制备改性石墨烯/水性聚氨酯纳米复合涂料中国科技大学2012年在《Surface & Coatings Technology》上发表了他们的研究论文:用溶胶-凝胶技术制备改性石墨烯/水性聚氨酯复合纳米涂料,分3部分:(1)硅烷改性石墨烯纳米薄膜制备。用Hummers法制备氧化石墨烯(GO),然后对GO 水分散体用水合肼化学还原成GNS,再用DCC(N,N'二环己基碳化二亚胺)和3-氨基丙基三乙氧基硅烷(APTES)功

能改性,用超声波分散1 h,在70 ℃下搅拌反应24 h,经后处理得到APTES功能改性的石墨烯纳米膜f-GNS。(2)硅烷APTES封端的水性聚氨酯(WPU)制备。用异佛尔酮二异氰酸酯(IPDI)、聚氧化丙二醇、一缩二乙二醇和三羟甲基丙烷混合多元醇合成PU预聚物,再和二羟甲基丙酸反应,然后加APTES反应,得到APTES封端的水性聚氨酯(WPU),产率86.3%,数均分子量28 600(GPC测定)。(3)溶胶-凝胶技术制备f-GNS/WPU纳米复合涂料。借助超声波将f-GNS粉末分散在去离子水中制成悬浮液,将APTES封端的WPU加入其中一起混合,用三乙胺调节pH值,制成f-GNS/WPU纳米复合涂料。

3 石墨烯在改性涂料性能方面展示了新的前景对石墨烯在导电、防腐、阻燃、导热和高强度等功能涂料中都具有非常诱人的潜在前景。石墨烯与各种涂料树脂通过物理共混、原位聚合和溶胶-凝胶技术等法复合;或用偶联剂修饰,或采用原位聚合等工艺。这些工艺在改性水性涂料中均证实可行,且性能改进明显。水性涂料经石墨烯改性,其性能有望“更上一层楼”,其进一步发展可期。

石墨烯在涂料领域中的应用(2)石墨烯是一种由碳原子构成的新型单层片状结构的二维(2D)材料,是由碳原子以sp2杂化轨道组成的六角型呈蜂巢状晶格的平面薄膜。石墨烯一直被认为是假设性的结构,无法单独稳定存在,直至2004年,英国曼彻斯特大学物理学家安德烈●海姆和康斯坦丁●诺沃肖洛夫,成功的在实验中从石墨中分离出石墨烯,而证实它可以单独存在,2人也因“在二维石墨烯材料的开创性试验”共同获得2010年诺贝尔物理学奖。

石墨烯是已知的世上最薄、最坚硬的纳米材料,它几乎是完全透明的,只吸收 2.3%的光;导热系数高达5300W/m.K,高于碳纳米管和金刚石,常温下其电子迁移率超过15000cm2/vs,又比纳米碳管或硅晶体高,而电阻率只约10-8Ω?cm,比铜或银更低,为世上电阻率最小的材料。因此,石墨烯同时具有高比表面积、快速导电性、优异的化学稳定性、突出的力学性能、高导热性等性能。

石墨烯因其优良的性能,其在涂料中的应用主要在于导电涂料、防腐涂料、阻燃涂料、导热涂料和高强度涂料等。目前,石墨烯在国内已形成工业化生产能力,常州第六元素材料科技股份有限公司石墨烯粉体产能已达到100t/a。

1 石墨烯导电涂料

1.1汽车静电喷涂浅色底漆

目前,汽车塑料件喷涂还是采用常规的空气喷涂,空气喷涂涂料浪费严重,并且VOC 排量高,使用新型的喷涂技术,以及采用环保的新型涂料是近阶段的研究热点。静电喷涂具有传递效率高、装饰性好、生产效率高、显著降低VOC排放等优点。因此,在汽车塑料件上采用静电喷涂有良好的应用前景。

因汽车车身、保险杆、内外饰件均是ABS、PP等塑料件,要采用静电喷涂,最简单的方法是事先喷涂一层导电底漆,使塑料底材于喷枪之间形成有效的电压场,然后就可以进行静电喷涂。目前,汽车静电喷涂底漆主要采用导电炭黑为导电剂,其颜色较深,喷涂这种底漆后,一般要再喷涂一层遮盖底漆,才能进行汽车金属色漆的喷涂,由于增加了工序,是的汽车静电喷涂工艺难以大范围推广。

石墨烯导电性好,颜色浅,理论上单层的石墨烯是透明的,这样就解决了汽车静电喷涂工艺的难点。底漆增加石墨烯2%~4%,涂层L。值可以达到40~50,完全可以满足汽车静电喷涂的色度要求。使用石墨烯与导电炭黑进行对比试验,涂料中添加丙烯酸树脂50%,钛白粉20%,石墨烯或导电炭黑3%,制成的静电喷涂底漆涂层性能对比可知:石墨烯涂层较导电炭黑涂层的导电性高1~2个数量级,明度L。值高14,颜色明显更浅。由于汽车底漆对颜色要求比较高,石墨烯涂层正好能满足这一要求,从而大大提升了汽车静电喷涂工艺的应用性。

1.2导静电涂料

通常,导静电涂料指的是表面电阻为106~109的具有防静电作用的防腐涂料,这种涂料涂刷后,可有效将静电导走,以避免静电产生的危害。石油、化工、铁路、交通等行业储油罐、输油管道、油轮等储油、输油设备的内外壁,煤矿、航空、纺织、粮食等行业设备、设施等一般需要刷涂防腐蚀涂料,但往往会产生静电二加速腐蚀和产生静电危害,因此,最好防腐蚀的同时又能导静电的涂料具有良好的应用空间。

石墨烯是一种同时具有导电性和防腐蚀性能的有意的新材料,其在导静电涂料、抗静电涂料的应用中同样有良好的表现。使用石墨烯制备导静电涂料进行实验,涂料中添加丙烯酸树脂50%,石墨烯分别为1%,2%,3%,涂层导电性分别为1011~1012Ω、106~107Ω、104~105Ω。

2石墨烯防腐涂料

2.1环氧富锌漆

随着我国经济的迅速发展,大量钢铁被用于交通、建筑、机械、能源、化工、基础设施、铁路和海洋开发等领域,由此带来的钢铁腐蚀也越来越严重。据相关统计,全世界每年因腐蚀造成的经济损失约为7000~10000亿美元,约是地震、水灾、台风等自然灾害造成经济损失总和的6倍。在我国,每年由于腐蚀造成的损失约为8000亿元,占GDP的1.8%左右,。因此,防腐蚀是全世界必须研究的课题。

石墨烯作为一种新型的防腐材料,在常用的环氧防腐涂料的基础上通过添加石墨烯制备的新型涂料不仅具有环氧富锌涂料的阴极保护效应、玻璃鳞片涂料的屏蔽效应,更具有韧

性好、附着力强、耐水性好、硬度高等特点,其防腐性能超过现有的重防腐涂料,可广泛应用于海洋工程、交通运输、大型工业设备及市政工程设施等领域的涂装保护。不同石墨烯加量对环氧富锌防腐涂料性能的影响如下表:

从上表可以看出,石墨烯的加入可以大幅度降低锌粉的添加量,同时极大的提升了涂层的防腐性能,克服了环氧富锌涂料以牺牲锌粉为代价的防腐方式。石墨烯的二维片层结构、高比表面积,使其在涂层中层层叠加,形成了致密的物理隔绝层,起到突出的物理隔绝作用,又由于石墨烯的快速导电性、突出的化学稳定性,使添加了石墨烯的环氧富锌涂料的防腐性能有了巨大的飞跃。

2.2水性防腐涂料

水性涂料是一种环保、绿色涂料,水性防腐涂料在重防腐涂料领域方面的应用呈上升趋势。但由于水自身的特点,表面张力大,导致了水性防腐涂料的成膜性能、漆膜防腐性能总体上都不及溶剂型防腐涂料。因此,提高水性防腐涂料的防腐性能是其能大规模应用的关键。

石墨烯优异的防腐性能,使其在水性防腐涂料中将有突出贡献。添加与未添加石墨烯的水性防腐涂料耐盐雾性能见下表:

从上表可以看出,加入石墨烯的水性防腐涂料可明显提高防腐性能。

2.3无铬达克罗涂料

达克罗处理是由一片片各自覆盖铬酸化合物的锌片组成,形成的壁垒效应、钝化作用、阴极保护作用,使涂层具有极佳的防腐性能。但因此引入了铬离子,寻找替代的材料是当务之急。

石墨烯优异的防腐性能,可有效提高达克罗涂料的防腐蚀性能及耐磨性,同时涂层的抗高温性及加热后的耐腐蚀性能也很好。添加与未添加石墨烯的达克罗涂料实验结果见下表:

从上表可以看出,同样的达克罗处理,添加石墨烯可以大大提高涂层的防腐蚀性能,同时,使涂层具有了突出的绿色环保性,将使达克罗涂料的应用更加广泛。

3石墨烯阻燃涂料

石墨烯的二维片层结构,使其在涂料中层层叠加,可形成致密的物理隔绝层,起到突出的物理隔绝作用提高阻燃性能;石墨烯还可以与树脂进行交联复合,在涂料中就可以进一步

形成一层致密的保护膜,起到阻隔空气的作用,从而发挥阻燃的效果;并且在高温下,石墨烯涂层会生成CO2和水,并生成更致密连续的炭层,起到进一步的阻隔作用,从而提高了涂料的阻燃性能。

4石墨烯高导热散热性涂料

石墨烯的导热系数高达5300W/m?K,高于碳纳米管和金刚石。石墨烯改性散热涂料使其具有高的热导率,同时,石墨烯的高比表面积使其充分填充在涂层中,增大了涂层散热表面积,能够降低物体表面和内部温度。

石墨烯改性散热涂料能够长期在高温下工作,耐磨抗冲击性强,具有很好的耐候性,耐盐雾老化,酸碱老化,光照老化等,在各种极端环境下均可使用。可以用于需要散热的物件,如LED散热,工业设备散热,汽车零部件散热等各行业。

5石墨烯高强度涂料

石墨烯的高比表面积,使其表面吸附力强,表而能大,能在涂料干燥时形成网状结构,从而增强涂层与基底的吸附作用,使涂层更加致密,提高涂料对基材的附着力,同时,有助于提高涂料的耐冲击性能,耐摩擦性能,导热性,耐候性及防腐性能。

6总结

石墨烯具有高比表面积,快速导电性、优异的化学稳定性,突出的力学性能、高导热性等性能,使其在涂料中有广泛应用。石墨烯在导电涂料、防腐涂料、阻燃涂料等涂料体系中均可以大幅提高涂料的综合性能,如降低涂层厚度,增加对基材的附着力,提升涂料耐磨性,并使涂料具有绿色环保性。尤其在导电涂料、环氧富锌涂料、水性防腐涂料中具有突出的性能展现,石墨烯必将推动涂料的新一轮产业转型升级。

石墨烯的制备方法与应用

石墨烯的制备方法与应用 摘要: 石墨烯是目前发现的唯一存在的二维自由态原子晶体, 它是构筑零维富勒烯、一维碳纳米管、三维体相石墨等sp2 杂化碳的基本结构单元, 具有很多奇异的电子及机械性能。因而吸引了化学、材料等其他领域科学家的高度关注。本文介绍了近几年石墨烯的研究进展, 包括石墨烯的合成、去氧化、化学修饰及应用前景等方面的内容。石墨烯由于其特殊的电学、热学、力学等性质以及在纳米电子器件、储能材料、光电材料等方面的潜在应用,引起了科学界新一轮的热潮。关键字: 石墨烯, 制备, 应用,氧化石墨烯,传感器 石墨烯的定义 石墨烯是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种碳质新材料,厚度只有0.335纳米,仅为头发的20万分之一,是构建其它维数碳质材料(如零维富勒烯、一维纳米碳管、三维石墨)的基本单元,具有极好的结晶性、力学性能和电学质量。 石墨烯的结构 完美的石墨烯是二维的, 它只包括六角元胞(等角六边形)。 如果有五角元胞和七角元胞存在,那么他们构成石墨烯的缺陷。如果少量的五角元胞细胞会使石墨烯翘曲; 12个五角元胞的会形成富勒烯。碳纳米管也被认为是卷成圆桶的石墨烯; 可见,石墨烯是构建其它维数碳质材料(如零维富勒烯、一维纳米碳管、三维石墨)的基本单元。

单原子层石墨晶体薄膜。 每个原胞中两个碳原子,每个原子与最相邻三个碳原子形成三个σ键。 每个碳原子贡献一个多余p电子,垂直于graphene平面,形成未成键的π电子——良好的导电性。 石墨烯的性能 最薄——只有一个原子厚 强度最高——美国哥伦比亚大学的专家为了测试石墨烯的强度,先在一块硅晶体板上钻出一些直径一微米的孔,每个小孔上放置一个完好的石墨烯样本,然后用一个带有金刚石探头的工具对样本施加压力。结果显示,在石墨烯样品微粒开始断裂前,每100纳米距离上可承受的最大压力为2.9 微牛左右。按这个结果测算,要使1 米长的石墨烯断裂,需要施加相当于55 牛顿的压力,也就是说,用石墨烯制成的包装袋应该可以承受大约两吨的重量。 没有能隙——良好的半导体 良好的导热性 热稳定性——优于石墨 较大的比表面积 优秀导电性——电子的运动速度达到了光速的1/300,远远超过了电子在一般导体中的运动速度--电子的“光速”移动碳原子有四个价电子,这样每个碳原子都贡献一个未成键的π电子,这些π电子与平面成垂直的方向可形成轨道,π电子可在晶体中自由移动,赋予

石墨烯基本特性

2004年,英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫,用高度定向的热解石墨首次获得了独立存在的高质量石墨烯,打破了传统的物理学观点:二维晶体在常温下不能稳定存在。两人也因此共同获得2010年诺贝尔物理学奖。 石墨烯是一种碳原子分布在二维蜂巢晶体点阵上的单原子层晶体。被认为是构建所有其他维数石墨材料的基本单元,它可以包裹成零维的富勒烯,卷曲成一维的碳纳米管或者堆垛成三维的石墨,如图所示。石墨烯晶体C-C键长为0.142nm,每个碳原子4 个价电子中的3 个通过σ键与临近的3个碳原子相连,S、Px 和Py3个杂化轨道形成强的共价键合,组成sp2杂化结构。这些σ键赋予了石墨烯极其优异的力学性质和结构刚性。拉伸强度高达130Gpa,破坏强度为42N/m,杨氏模量为1.0TPa,断裂强度为125Gpa 与碳纳米管相当。石墨烯的厚度仅为0.35nm左右,是世界上最薄的二维材料。石墨烯一层层叠起来就是石墨,厚1毫米的石墨大约包含300万层石墨烯。铅笔在纸上轻轻划过,留下的痕迹就可能是几层甚至仅仅一层石墨烯。(百度百科)石墨烯的硬度比最好的钢铁强100倍,甚至还要超过钻石,是已知的世上最薄、最坚硬的纳米材料。

石墨烯结构示意图(10) 石墨烯目前最有潜力的应用是成为硅的替代品,制造超微型晶体管,用来生产未来的超级计算机。传统的半导体和导体,例如硅和铜,由于电子和原子的碰撞,传统的半导体和导体用热的形式释放了一些能量,2013年一般的电脑芯片以这种方式浪费了72%-81%的电能。而在石墨烯中,每个碳原子都有一个垂直于碳原子平面的σz轨道的未成键的p电子,在晶格平面两侧如苯环一样形成高度巡游的大π键,可以在晶体中自由高效的迁移,且运动速度高达光速的1/300,电子能量不会被损耗,赋予了石墨烯良好的导电性。晶格平面两侧高度巡游的大π键电子又使其具有零带隙半导体和狄拉克载流子特性宽

石墨烯制备方法及应用的研究进展

石墨烯制备方法及应用的研究进展 邓振琪黄振旭 (郑州师范学院化学化工学院,河南郑州450044) 摘要:石墨烯因具有高的比表面积、突出的导热性能和力学性能及其非凡的电子传递性能等一系列优异的性质,引起了科学界新一轮的研究热点。本文总结近年石墨烯的研究现状,综述介绍石墨烯的制备方法和其应用的研究进展。 关键字:石墨烯;制备;应用 2004年,英国曼彻斯特大学Geim研究小组首成功地在实验中从石墨中分离出石墨烯[1],并提出了表征石墨烯的光学方法,对其电学性能进行了系统研究,发现石墨烯具有很高的载流子浓度、迁移率和亚微米尺度的弹道输运特性,从而掀起了石墨烯研究的热潮。 石墨烯是由碳原子以sp2杂化连接按照六边形紧密排列成蜂窝状晶格的二维晶体,其理论厚度仅为0.35nm,是目前所发现的最薄的二维材料[2]。是构造其他维度碳质材料的基本单元,它可以包裹形成零维富勒烯,也可以卷起来形成一维的碳纳米管或者层层堆叠构成三维的石墨。 石墨烯因其独特的二维晶体结构,从而具有优异的性能。如单原子层石墨烯材料理论表面积可达2630m2/g,半导体本征迁移率高达2×105cm2/(V·s),弹性模量约为1.0TPa,热传导率约为5000W/(m·K),透光率高达97.7%,强度高达 110GPa[3]。这些优异的性能使得石墨烯在纳米电子器件、传感器、电化学及复合材料等领域有光明的应用前景。 1.石墨烯的制备 现在制备石墨烯主要方法为微机械剥离法、基底生长法、化学气相沉淀法、氧化石墨还原法。另简单介绍液相或气相直接剥离法、电化学法、石墨插层法等方法。 1.1微机械剥离法 石墨烯最初的制备就是微机械剥离,机械剥离法就是通过机械力从具有高度定向热解石墨表面剥离石墨烯片层。Geim教授采用胶带剥离法可以认为是机械剥离法中的一个代表。Knieke等[4]利用湿法研磨法在室温下研磨普通石墨粉,成功的对石墨的片层结构进行了剥离,制备了单层和多层的石墨烯片。微机械剥离法制得的石墨烯具有最高的质量,适用于研究石墨烯的电学性质。但该方法低

石墨烯在催化方面的应用

石墨烯在催化方面的应用 1、石墨烯纳米光催化复合材料的研究 纳米材料被认为是“二十一世纪最有前途的材料”。石墨烯是一种由单层碳原子紧密排列成的二维蜂窝状晶格结构的纳米材料,由于它具有特殊的纳米结构以及优异的性能,石墨烯的复合材料已在电子学、光学、磁学、生物医学、催化等诸多领域显示出了巨大的应用潜能。光催化技术具有工艺简单,能耗低,操作条件容易控制和降解彻底的特点,被认为是具有良好发展前景的环保新技术。以光催化剂/石墨烯纳米复合材料为研究对象,通过不同的复合工艺,制备了三种石墨烯纳米复合材料。 1)以天然鳞片石墨为原料,采用Hummers法制备氧化石墨,并用热剥离成石墨烯,或者利用超声波分散剥离为氧化石墨烯,再化学还原成石墨烯。 2)二氧化钛/石墨烯纳米复合材料,二氧化钛和石墨烯复合效果较好。 3)以氧化石墨烯为基体,醋酸锌为锌源,采用溶胶法制备了氧化锌/石墨烯纳米复合材料。 研究发现了石墨烯的光催化性能,结果表明石墨烯/氧化锌有较高的催化效率,可以测定复合材料的荧光效应。 2、石墨烯负载Pt催化剂的催化氧化发光性能 Pt纳米颗粒可以很好地分散在石墨烯表面,因此合成了石墨

烯负载Pt纳米颗粒的Pt/石墨烯催化剂.并有较快的催化反应速率,Pt颗粒越小催化发光强度越大。当不同Pt负载量(0.4%-1.6%(w,质量分数)的催化剂作用于40%(φ,体积分数)以下浓度的CO/空气体系时,产生的催化发光强度均与CO浓度成正比。该催化剂在一定条件下,不但对CO氧化有较好的催化发光性能,还对乙醚、无水甲醇和甲苯有不同程度的催化氧化发光活性;但二氧化碳、甲醛、戊二醛、丙酮、乙酸乙酯、三氯甲烷、水蒸气均无响应信号。 3、与传统的Pd/Vulcan XC-72相比,Pd/石墨烯催化剂对碱性介质中乙醇电氧化的催化活性有了极大的提高,石墨烯-SnO2复合物(SnO2-GNS)可以负载高分散的Pd作为纳米颗粒催化剂,电化学测试表明,与Pd/石墨烯(Pd/GNS)相比,Pd/SnO2-GNS 催化剂对乙醇电氧化的催化活性有了很大的提高。当加入的前驱盐SnCl2·2H2O与氧化石墨的质量比为1:2时,Pd/SnO2-GNS催化剂获得最好的催化活性。 4、用石墨烯(G)代替Vulcan XC-72炭(XC)作Ir的载体制备石墨烯载Ir(Ir/G)催化剂.电化学的测量结果表明,Ir/G催化剂对氨氧化的电催化性能优于XC炭载Ir(Ir/XC)催化剂。 5、利用溶胶-凝胶法原位制备了二氧化钛/石墨烯(TiO2-GE)复合光催化剂,研究了纯TiO2以及不同方法制备的TiO2-GE复合光催化剂对亚甲基蓝及罗丹明B光催化降解性能.结果表明:石墨烯的引入提高了TiO2的光催活性,这主要是得益于石墨烯优

石墨烯的十大用途

石墨烯是世界上已经发现的最薄、最坚硬的物质。美国一位工程师杰弗雷用形象地比喻了石墨烯的强度: 将一张和食品保鲜膜一样薄的石墨烯薄片覆盖在一只杯子上,如想用一支铅笔戳穿它,需要一头大象站在铅笔上。 这么薄而又坚硬的石墨烯有什么用途呢? 1、制造下一代超级计算机。石墨烯是目前已知导电性能最好的材料,这种特性尤其适合于高频电路,石墨烯将是硅的替代品,可用来生产未来的超级计算机,使电脑运行速度更快、能耗降低。 2、制造“太空电梯”的缆线。科学家幻想将来太空卫星要用缆线与地面联接起来,那时卫星就成了有线的风筝,科学家现在终于找到了可以制造这种太空缆线的特殊材料,这就是石墨烯。 3、可作为液晶显示材料。石墨烯是一种“透明”的导体,可以用来替代现在的液晶显示材料,用于生产下一代电脑、电视、手机的显示屏。 4、制造新一代太阳能电池。石墨烯透明导电膜对于包括中远红外线在内的所有红外线的高透明性,是转换效率非常高的新一代太阳能电池最理想材料。 5、制造光子传感器。去年10月,IBM的一个研究小组首次展示了他们研制的石墨烯光电探测器。 6、制造医用消毒品和食品包装。中国科研人员发现细菌的细胞在石墨烯上无法生长,而人类细胞却不会受损。利用石墨烯的这一特性可以制作绷带,食品包装,也可生产抗菌服装、床上用品等。 7、创制“新型超强材料”。石墨烯与塑料复合,可以凭借韧性,兼具超薄、超柔和超轻特性,是下一代新型塑料。 8、石墨烯适合制作透明触摸屏、透光板。

9、制造晶体管集成电路。石墨烯可取代硅成为下一代超高频率晶体管的基础材料,而广泛应用于高性能集成电路和新型纳米电子器件中。 10、制造出纸片般薄的超轻型飞机材料、制造出超坚韧的防弹衣,具有军事用途。

石墨烯碳纳米管散热涂料技术

石墨烯碳纳米管散热涂料技术 (1)项目背景 碳材料是目前人类认知的材料中功能最全、性能最优越、形式最多样的材料,是目前所有已知划时代材料所有不能比拟的,继硅时代之后21世纪甚至有望成为碳材料时代。尤其是纳米碳材料丰富的形态,涵盖从零维、一维到二维结构, 每一次纳米碳材料的出现都引领了纳米科技的快速发展。其中,碳纳米管可看成是一种石墨片卷曲结构,超强的C-C键使碳纳米管具有超强的力学性能和热传 导性能,理论计算和实际测量表明,单壁碳纳米管拉伸强度可达150 GPa,弹性模量1TPa,是钢铁的100倍,密度却只有其1/6,被誉为终极碳纤维。同时单壁碳纳米管室温导热系数高达6000W/m.K,多壁碳纳米管的室温导热系数也达3000W/m.K,是热导率最高的材料。同时,碳纳米管比表面积大,被誉为世界上 最黑的物质,这种物质对光线的折射率只有0.045%,吸收率高达99.5%以上,辐射系数接近绝对黑体的 1.0。另外还具有优异的导电性能和超高的载流子输送 密度,导电率接近金属,载流能力超过金属铜。众多优异综合性能使碳纳米管自发现以来受到极大关注,是纳米材料和纳米技术的最典型代表,是散热涂料和复合材料最理想的功能填料。 碳纳米管在功能涂料领域主要发挥以下主要作用: (1)导电填料:碳纳米管的导电阈值低至0.1wt%,而传统炭黑却高达15wt%以上,碳纳米管可以在极少量添加的情况下即达到目前炭黑型导电涂料的 性能,避免大量无机炭黑添加对涂料工艺性的负面影响。因此,碳纳米管在抗静电涂料、电磁屏蔽涂料、重防腐涂料等领域具有显著优势。同时还能利用其电致发热的作用,开发新型的节能加温、保温涂料,在家居地暖加温、仪器设备保温等新型市场具有极大的商业前景。 (2)散热填料:碳纳米管不仅具有超高的热导率,同时还具有接近理论黑体的辐射率,以此加强其红外辐射散热功能,因此新型散热涂料将有望改变目 前散热模式,大大提高热交换能力。 (3)力学增强填料:充分发挥碳纳米管一维结构的优势,在涂层内部形成增强网络,将使涂料力学性能大大提高,尤其是耐磨性、硬度等,甚至可形成

石墨烯的应用领域

第二章石墨烯应用领域 石墨烯因其独特的电学性能、力学性能、热性能、光学性能和高比表面积,近年来受到化学、物理、材料、能源、环境等领域的极大重视,应用前景广阔,被公认为21世纪的“未来材料”和“革命性材料”。具体在五个应用领域:一是储能领域。石墨烯可用于制造超级电容器、超级锂电池等。二是光电器件领域。石墨烯可用于制造太阳能电池、晶体管、电脑芯片、触摸屏、电子纸等。三是材料领域。石墨烯可作为新的添加剂,用于制造新型涂料以及制作防静电材料。四是生物医药领域。石墨烯良好的阻隔性能和生物相容性,可用于药物载体、生物诊断、荧光成像、生物监测等。五是散热领域。石墨烯散热薄膜可广泛应用于超薄大功耗电子产品,比如当前全球热销的智能手机、IPAD 电脑、半导体照明和液晶电视等。 中国科学院预计,到2024年前后,石墨烯器件有望替代互补金属氧化物半导体(CMOS)器件,在纳米电子器件、光电化学电池、超轻型飞机材料等研究领域得到应用。目前,全球范围内仅电子行业每年需消耗大约2500吨半导体晶硅,纯石墨烯的市场价格约为人民币1000元/g ,其若能替代晶硅市场份额的10%,就可以获得5000亿元以上的经济利益;全球每年对负极材料的需求量在2.5万吨以上,并保持了20%以上的增长,石墨烯若能作为负极材料获得锂离子电池市场份额的10%,就可以获得2500吨的市场规模。可见,石墨烯具有广阔的应用空间和巨大的经济效益。

正是在这一背景下,目前国内外对石墨烯技术的应用研究如火如荼,具体应用如下: 2.1 石墨烯锂离子电池 锂离子电池具有容量大、循环寿命长、无记忆性等优点,目前已成为全球消费类电子产品的首选电池以及新能源汽车的主流电池。高能量密度、快速充电是锂电池产品发展的必然趋势,在正极材料中添加导电剂是一种有效改善锂电性能的途径,可大大增加正负极的导电性能、提高电池体积能量密度、降低电阻,增加锂离子脱嵌及嵌入速度,显著提升电池的倍率充放电等性能,提高电动车的快充性能。 所谓石墨烯电池并非整个电池都用石墨烯材料制作,而是在电池的电

材料界一哥—— 石墨烯(五大应用领域)

材料界“网红一哥”——石墨烯 5大应用领域,产业浪潮开启看点:应用领域不断拓展,石墨烯大规模产业化即将开始。 石墨烯属于二维碳纳米材料,具有优秀的力学特性和超强导电性导热性等出色的材料特性,其下游应用主要涵盖基础学科、新能源电池、柔性显示屏、传感器及复合材料等领域。石墨烯的大规模商业应用方向主要分为粉体和薄膜,其中石墨烯粉体目前主要用于新能源、防腐涂料等领域,石墨烯薄膜主要应用于柔性显示和传感器等领域,其中来自新能源的需求超过 70%。 全球石墨烯行业市场规模呈稳步增长态势。预计到 2020 年末,全球和国内石墨烯行业市场规模分别为 95 亿美元和 200 亿元,中国石墨烯市场规模约占全球石墨烯总市场规模的 30%,并有逐年提高的趋势。 本期的智能内参,我们推荐国信证券的研究报告,揭秘石墨烯的性能特点、产业链概况、下游需求和国内外行业现状。 本期内参来源:国信证券

1性能强大的新材料之王 石墨烯是 2004 年用微机械剥离法从石墨中分离出的一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的二维碳纳米材料,英文名为 Graphene,为一层碳原子构成的二维晶体。石墨烯与其他有机高分子材料相比,有比较独特的原子结构和力学特性。石墨烯的理论杨氏模量达 1.0TPa,固有的拉伸强度为 130Gpa,是已知强度最高的材料之一,同时还具有很好的韧性,且可以弯曲,被誉为“新材料之王”、“黑金”。 ▲典型的石墨烯结构图

▲ 单层石墨烯是其他碳材料的基本元素 石墨烯按照层数可分为单层石墨烯、双层石墨烯、少层石墨烯和多层石墨烯。按照功能化形式可以分为氧化石墨烯、氢化石墨烯、氟化石墨烯等。按照外在形态、又可分为片、膜、量子点、纳米带或三维状等。 ▲石墨烯分类 石墨烯具有超强导电性、良好的热传导性、良好的透光性、溶解性、渗透率、高柔性和高强度等出色的材料特性。它的的应用领域非常广泛,主要集中在基础学科、新能源电池、柔性显示屏、传感器及复合材料等领域。

石墨烯防腐涂料

海洋工程石墨烯防腐涂料应用 目录 1. 我国海洋工程和防腐现状 (1) 2. 影响海洋工程腐蚀的因素 (1) 2.1 盐度 (1) 2.2 温度 (1) 2.3 pH值 (1) 2.4 海洋微生物腐蚀 (2) 3. 海洋工程在海洋环境各腐蚀带中的腐蚀机理 (2) 4. 海洋工程表面防护 (3) 4.1 耐腐蚀材料 (3) 4.2 电化学保护 (3) 4.3 表面涂层保护 (3) 5. 石墨烯防腐涂料 (4) 5.1 海洋防腐涂料性能要求 (4) 5.2 海洋工程石墨烯防腐涂料 (4) 5.3 海洋工程石墨烯防腐涂料发展过程中遇到的困难 (5) 6. 海洋工程石墨烯防腐涂料的工业化进程 (5)

1.我国海洋工程和防腐现状 我国是海洋大国,我国有1.8万公里海岸线,约300万平方公里的海洋面积,拥有丰富的海洋资源和蓬勃发展的海洋产业。随着经济的不断发展,海洋油气平台、海底管线、海上风电、船舶运输、跨海大桥、海洋交通设施等不断增加,沿海更拥有大量的海港码头、滨海电厂等设施。但海洋装备和工程材料长期处于海洋环境下工作,无法回避腐蚀损伤和磨蚀失效的问题。据统计,我国海洋腐蚀一年损失1.6万亿元,占全国GDP的3%,超过所有台风、洪涝等灾害总和的6倍。因此,海洋腐蚀与防护已成为我国经济发展中急需解决的问题。面对苛刻的海洋工作环境,研制具有良好防腐和耐磨性能的高性能涂料,是解决海洋材料腐蚀和磨蚀问题最有效的途径之一。另外,随着国家的发展和科技的进步,越来越多的海洋资源被人们发现并开采利用,利用海洋对于国家经济的发展和人类社会的进步具有深远的意义,那么海洋防腐的重要性就显得尤为重要。然而,我国海洋工程的防腐措施薄弱,亟需加强腐蚀保护。 2.影响海洋工程腐蚀的因素 海洋工程构筑物大致分为:海岸工程(钢结构、钢筋混凝土)、近海工程(海洋平台、钻井、采油、储运)、深海工程(海洋平台、钻井、采油、储运)、海水淡化、舰船(船体、压载舱、水线以上),简称为船舶与海洋工程结构。 海洋工程在海水的腐蚀十分复杂,不同的部位所处的腐蚀环境不同,腐蚀情况也不相同。大体来讲,海洋工程在海水中的腐蚀主要受海水的盐度、温度、pH 值、大气环境、微生物等因素的影响。这些因素相互作用构成了对海洋工程的腐蚀。 2.1 盐度 盐度是海水最典型的特征之一,海水中的盐离子主要包括Na+、Mg2+、Cl-等。其中,NaCl 的浓度一般在3%左右,在这个浓度附近复试速度表现为最大值。当盐的浓度较低时,腐蚀速度随含盐量的增加而急速增加,主要由于Cl-的增加促进了阳极反应造成。另外,随着盐浓度的增加使氧的溶解度降低,当溶液中的盐度再继续增加时腐蚀速度明显下降。 2.2 温度 海水温度越高,就越能加快腐蚀的进行。海洋的温度和海水所处纬度有直接的联系,从赤道到两极的温度浮动从28 ℃~2 ℃。尽管有时局部的水温会高达35 ℃,但是陆地相比,水温几乎不受天气的影响。海水表面温度变化较大,这是由日照、辐射、降水、蒸发、热交换等原因造成的。 2.3 pH值 海水pH升高,有利于抑制海水对钢铁的腐蚀,但由于碳(CO2、HCO3-、CO32-)平衡的存在,海水的pH值稳定保持在8.0~8.3之间,不会对钢铁海水腐蚀产生明显的影响。在有微生物活动的海洋区域,微生物的一些产物(H2S)会导致pH下降,或者由于海藻的存在会导致pH 下降。温度对pH值也会产生影响,通常随pH 值随温度升高而降低,随温度降低而升高。海

石墨烯量子点制备与应用

石墨烯量子点的概述 石墨烯量子点的性质 GQDs是准零维结构的纳米材料,由于其自身半径小于波尔激发半径,原子内部的电子在三维方向上的运动均受到限制,所以量子局域效应十分显着,因此具有许多独特的物理和化学性质。其与传统的半导体量子点(QDs)相比,GQDs 具有如下独特的性质:不含高毒性的金属元素如镉、铅等,属环保型量子点材料;自身结构稳定,耐强酸和强碱,耐光漂白;厚度可达到单个原子层,横向尺寸可达到几个互相联接的苯环大小,却能够保持高度的化学稳定性;带隙宽度范围可调,原则上可通过量子局域效应和边缘效应在0~5 eV 范围内调节,从而将波长范围从近红外区扩展到可见光区及深紫外区,从而满足了各种技术对材料能隙和特征波长的要求;容易实现表面功能化,可稳定分散于常用的化学试剂,满足材料低成本加工处理的需求。GQDs拥有的发光特性主要是通过光致发光和电化学发光产生,其中荧光性能是GQDs最突出的性能,GQDs的荧光性质主要包括:激发荧光稳定性高且具有抗光漂白性;荧光发射波长可以进行可控调节,有些GQDs还具有上转换荧光性质;激发光谱宽且连续,可以进行一元激发、多元发射。目前关于GQDs的光致发光机理主要有两个:(1)官能团效应,即在GQDs表面进行化学修饰,使得GQDs表面产生能量势阱,表面物理化学状态发生显着变化,导致其荧光量子产率提高;(2)尺寸效应,即GQDs的荧光性能取决于粒径尺寸的大小。GQDs还是优良的电子给体和电子受体,因此GQDs在能量存储、光电转化和电磁学领域具有重要的研究意义,同时在生物、医学、材料、新型半导体器件等领域具有重要潜在应用价值。 石墨烯量子点的制备 GQDs的合成方法可以分为两大类:自上而下法和自下而上法,如图1-1所示。自上而下法是通过简单的物理化学作用,进行热解和机械剥离块状石墨,得到尺寸较小的GQDs,是最常用的制备方法,比如改进的Hummers法,其使用的原料廉价,但是反应条件比较苛刻,制备周期比较长,通常需要经过强酸、强氧

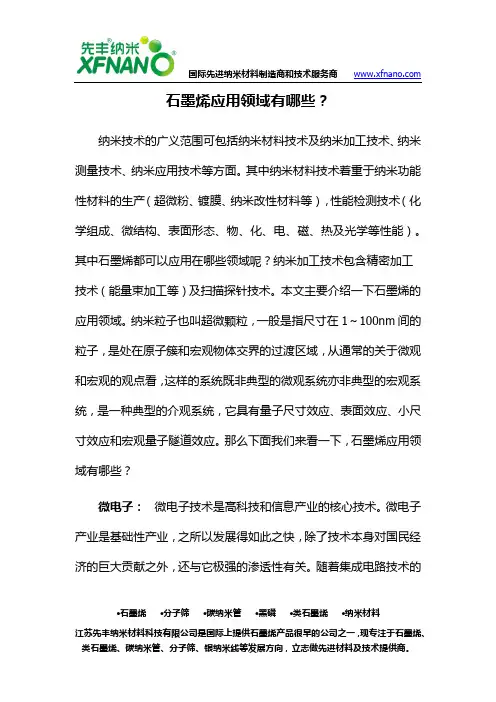

石墨烯的应用领域有哪些 了解石墨烯应用范畴
