LED照明灯具制造工艺及基础知识
LED制造工艺流程
LED制造工艺流程LED（发光二极管）是一种半导体光源，具有高亮度、低功耗和长寿命等特点，因而在照明、显示和通信等领域得到广泛应用。
下面将介绍LED的制造工艺流程。
第一步：晶片生长晶片生长是LED制造的第一步，通过金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，在蓝宝石衬底上生长GaN等半导体材料，形成LED的发光层。
第二步：晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片，以便后续工艺处理。
第三步：晶渣去除晶渣是晶片分割后产生的残留物，需要通过化学腐蚀或机械研磨等方法去除，以保证晶片表面的平整和光洁。
第四步：金属化通过蒸镀、溅射或印刷等工艺，在LED晶片的表面覆盖金属电极，以便连接外部电路。
第五步：芯片封装LED芯片通过封装工艺，将其封装在透光的塑料封装体内，同时加入辅助材料如荧光粉等，以改变发光颜色。
第六步：测试对封装好的LED芯片进行光电参数测试，包括亮度、颜色、波长等，以保证其品质。
第七步：分选分级根据测试结果对LED芯片进行分类，分为不同等级，以满足不同应用需求。
通过以上工艺流程，LED芯片的制造过程完成，最终可用于LED照明、显示屏和其他应用中，为人们的生活和工作提供更加高效、节能和环保的光源。
LED（发光二极管）制造工艺是一个高度技术化的过程，需要精密的设备和复杂的工艺流程。
通过不断的研究和创新，LED技术在不断进步，成为照明、显示和通信等领域的主流光源之一。
下面将继续介绍LED制造的相关内容。
第八步：组装组装是LED制造的关键环节之一。
在组装过程中，LED芯片通常会与散热器、电路板和透光的封装体结合，组装成LED灯具或LED显示屏等成品。
第九步：包装LED成品需要通过包装，以保护其不受外部环境的影响，同时便于运输和存储。
常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。
第十步：品质控制LED制造过程中需要严格的品质控制，对原材料、工艺和成品进行全面的检测和监控，确保LED产品符合规定的质量标准。

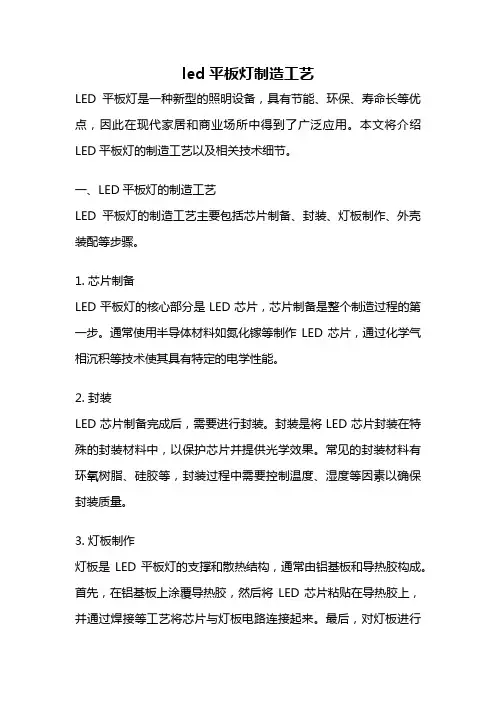

led平板灯制造工艺
led平板灯制造工艺LED平板灯是一种新型的照明设备，具有节能、环保、寿命长等优点，因此在现代家居和商业场所中得到了广泛应用。
本文将介绍LED平板灯的制造工艺以及相关技术细节。
一、LED平板灯的制造工艺LED平板灯的制造工艺主要包括芯片制备、封装、灯板制作、外壳装配等步骤。
1. 芯片制备LED平板灯的核心部分是LED芯片，芯片制备是整个制造过程的第一步。
通常使用半导体材料如氮化镓等制作LED芯片，通过化学气相沉积等技术使其具有特定的电学性能。
2. 封装LED芯片制备完成后，需要进行封装。
封装是将LED芯片封装在特殊的封装材料中，以保护芯片并提供光学效果。
常见的封装材料有环氧树脂、硅胶等，封装过程中需要控制温度、湿度等因素以确保封装质量。
3. 灯板制作灯板是LED平板灯的支撑和散热结构，通常由铝基板和导热胶构成。
首先，在铝基板上涂覆导热胶，然后将LED芯片粘贴在导热胶上，并通过焊接等工艺将芯片与灯板电路连接起来。
最后，对灯板进行散热处理，以确保LED平板灯的稳定工作。
4. 外壳装配LED平板灯的外壳通常由铝合金等材料制成，具有良好的散热性能和美观性。
在外壳制作完成后，需要将灯板和外壳进行装配。
装配过程中需要注意灯板与外壳的固定和电路连接的可靠性。
二、LED平板灯的关键技术细节除了制造工艺，LED平板灯还涉及一些关键技术细节，包括以下几个方面：1. 光学设计LED平板灯的光学设计是确保其照明效果和视觉舒适性的重要因素。
通过合理设计反射罩、散光板等光学部件，可以实现均匀的光照和减少眩光。
2. 电路设计LED平板灯的电路设计需要考虑电源、驱动电路等因素。
合理的电路设计可以提高LED平板灯的效率和稳定性，并保护LED芯片不受电流浪涌等因素的损坏。
3. 散热设计LED平板灯在工作过程中会产生一定热量，为了确保LED芯片的正常工作和延长寿命，需要进行有效的散热设计。
通过合理的散热结构和散热材料，可以提高LED平板灯的散热效果。
LED灯具的结构基础知识
LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。
它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。
不同的化合物和掺杂元素会产生不同的颜色。
LED灯珠的质量和工艺是影响灯具品质的重要因素。
二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。
如果不能及时散热，会加速LED的老化，缩短寿命。
散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。
三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。
在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。
四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。
常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。
五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。
常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。
六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。
外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。
七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。
它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。
总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。
了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。
同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。

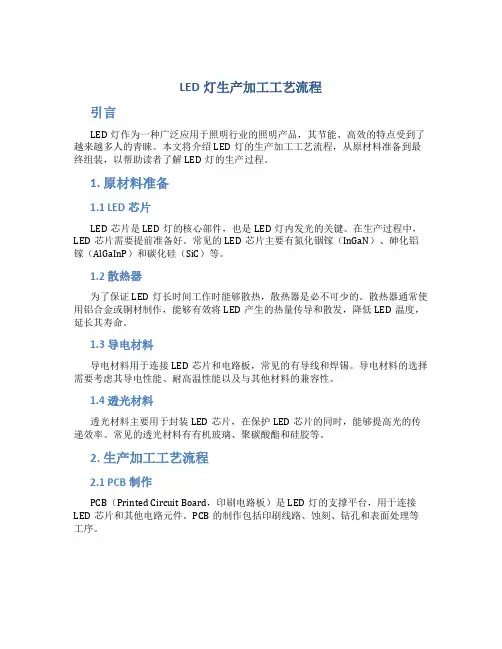

led灯生产加工工艺流程
LED灯生产加工工艺流程引言LED灯作为一种广泛应用于照明行业的照明产品，其节能、高效的特点受到了越来越多人的青睐。
本文将介绍LED灯的生产加工工艺流程，从原材料准备到最终组装，以帮助读者了解LED灯的生产过程。
1. 原材料准备1.1 LED芯片LED芯片是LED灯的核心部件，也是LED灯内发光的关键。
在生产过程中，LED芯片需要提前准备好。
常见的LED芯片主要有氮化铟镓（InGaN）、砷化铝镓（AlGaInP）和碳化硅（SiC）等。
1.2 散热器为了保证LED灯长时间工作时能够散热，散热器是必不可少的。
散热器通常使用铝合金或铜材制作，能够有效将LED产生的热量传导和散发，降低LED温度，延长其寿命。
1.3 导电材料导电材料用于连接LED芯片和电路板，常见的有导线和焊锡。
导电材料的选择需要考虑其导电性能、耐高温性能以及与其他材料的兼容性。
1.4 透光材料透光材料主要用于封装LED芯片，在保护LED芯片的同时，能够提高光的传递效率。
常见的透光材料有有机玻璃、聚碳酸酯和硅胶等。
2. 生产加工工艺流程2.1 PCB制作PCB（Printed Circuit Board，印刷电路板）是LED灯的支撑平台，用于连接LED芯片和其他电路元件。
PCB的制作包括印刷线路、蚀刻、钻孔和表面处理等工序。
2.2 LED芯片固定LED芯片需要固定在PCB上，常用的固定方式有手工焊接、贴片等。
在固定过程中，需要注意芯片的极性和位置，以确保正确的连接。
2.3 焊接LED芯片和PCB之间的连接需要进行焊接。
焊接可以使用自动焊接机器或手工焊接。
焊接工艺对产品质量和寿命有很大影响，需要控制好焊接温度和时间。
2.4 散热器安装将散热器安装在PCB上，使其与LED芯片紧密接触，提高散热效果。
安装过程中需要确保散热器与PCB的接触面光滑均匀，以利于热量的传导。
2.5 透光材料封装使用透光材料对LED芯片进行封装，常见的封装方式有灌胶、注塑等。

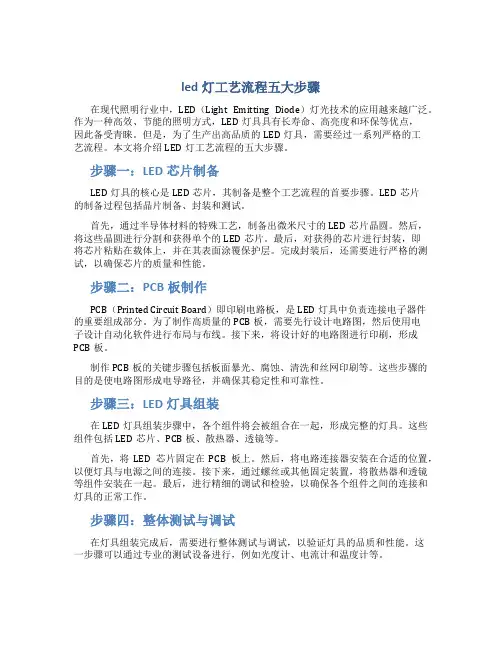

led灯工艺流程五大步骤
led灯工艺流程五大步骤在现代照明行业中，LED（Light Emitting Diode）灯光技术的应用越来越广泛。
作为一种高效、节能的照明方式，LED灯具具有长寿命、高亮度和环保等优点，因此备受青睐。
但是，为了生产出高品质的LED灯具，需要经过一系列严格的工艺流程。
本文将介绍LED灯工艺流程的五大步骤。
步骤一：LED芯片制备LED灯具的核心是LED芯片，其制备是整个工艺流程的首要步骤。
LED芯片的制备过程包括晶片制备、封装和测试。
首先，通过半导体材料的特殊工艺，制备出微米尺寸的LED芯片晶圆。
然后，将这些晶圆进行分割和获得单个的LED芯片。
最后，对获得的芯片进行封装，即将芯片粘贴在载体上，并在其表面涂覆保护层。
完成封装后，还需要进行严格的测试，以确保芯片的质量和性能。
步骤二：PCB板制作PCB（Printed Circuit Board）即印刷电路板，是LED灯具中负责连接电子器件的重要组成部分。
为了制作高质量的PCB板，需要先行设计电路图，然后使用电子设计自动化软件进行布局与布线。
接下来，将设计好的电路图进行印刷，形成PCB板。
制作PCB板的关键步骤包括板面暴光、腐蚀、清洗和丝网印刷等。
这些步骤的目的是使电路图形成电导路径，并确保其稳定性和可靠性。
步骤三：LED灯具组装在LED灯具组装步骤中，各个组件将会被组合在一起，形成完整的灯具。
这些组件包括LED芯片、PCB板、散热器、透镜等。
首先，将LED芯片固定在PCB板上。
然后，将电路连接器安装在合适的位置，以便灯具与电源之间的连接。
接下来，通过螺丝或其他固定装置，将散热器和透镜等组件安装在一起。
最后，进行精细的调试和检验，以确保各个组件之间的连接和灯具的正常工作。
步骤四：整体测试与调试在灯具组装完成后，需要进行整体测试与调试，以验证灯具的品质和性能。
这一步骤可以通过专业的测试设备进行，例如光度计、电流计和温度计等。
在测试过程中，会对LED灯具进行亮度、电流、功率、发光效率等方面的测试。

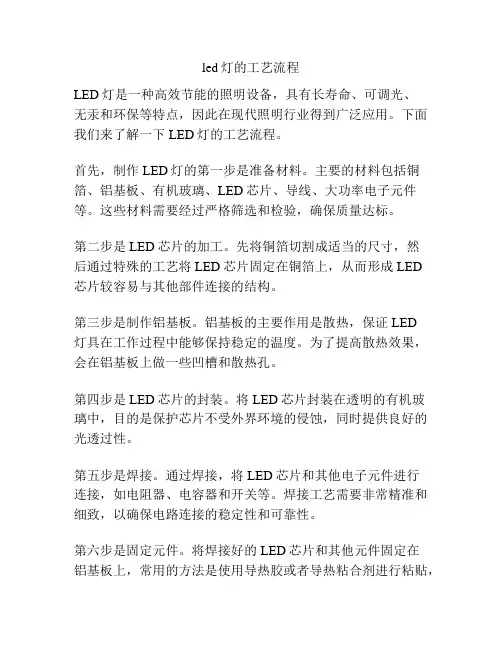

led灯的工艺流程
led灯的工艺流程LED灯是一种高效节能的照明设备，具有长寿命、可调光、无汞和环保等特点，因此在现代照明行业得到广泛应用。
下面我们来了解一下LED灯的工艺流程。
首先，制作LED灯的第一步是准备材料。
主要的材料包括铜箔、铝基板、有机玻璃、LED芯片、导线、大功率电子元件等。
这些材料需要经过严格筛选和检验，确保质量达标。
第二步是LED芯片的加工。
先将铜箔切割成适当的尺寸，然后通过特殊的工艺将LED芯片固定在铜箔上，从而形成LED芯片较容易与其他部件连接的结构。
第三步是制作铝基板。
铝基板的主要作用是散热，保证LED灯具在工作过程中能够保持稳定的温度。
为了提高散热效果，会在铝基板上做一些凹槽和散热孔。
第四步是LED芯片的封装。
将LED芯片封装在透明的有机玻璃中，目的是保护芯片不受外界环境的侵蚀，同时提供良好的光透过性。
第五步是焊接。
通过焊接，将LED芯片和其他电子元件进行连接，如电阻器、电容器和开关等。
焊接工艺需要非常精准和细致，以确保电路连接的稳定性和可靠性。
第六步是固定元件。
将焊接好的LED芯片和其他元件固定在铝基板上，常用的方法是使用导热胶或者导热粘合剂进行粘贴，以确保电路的紧密连接与固定。
第七步是电路调试。
在灯具组装完成后，需要对电路进行调试，确保电流和电压的正常运作。
同时，还需要调试灯具的亮度和光色，以满足客户的要求。
最后一步是组装外壳。
将灯具的外壳组装起来，通常使用金属或塑料材料制作，以保护电路安全和美观。
通过以上步骤，一盏LED灯就制作完成了。
LED灯具的工艺流程需要各个环节的协调配合，保证每个步骤的准确、精细和稳定。
这样才能生产出高质量的LED灯，满足市场需求。
随着科技的不断进步，LED灯的工艺流程也在不断创新和改善，以提高生产效率和降低成本。
led灯生产工艺
led灯生产工艺LED灯的生产工艺包括以下几个主要步骤：1. 磊晶生长：磊晶是LED灯的核心技术之一，通过在基片上依次生长多个半导体层，形成P型区和N型区，从而形成LED芯片的发光结构。
磊晶生长通常使用金属有机气相沉积（MOCVD）技术，将组分精确控制的气体分子逐层沉积在基片上。
2. 制作电极：制作电极是为了在LED芯片上形成电流通路，使其产生发光。
电极通常是通过薄膜沉积或电镀的方式制作，具体包括制作P型电极和N型电极。
制作电极的过程需要使用光刻技术和蚀刻技术，以在特定区域形成金属电极。
3. 灯珠封装：将LED芯片封装到灯珠中，形成可直接使用的灯具。
灯珠封装过程包括将LED芯片用导线连接到封装基板上，然后加上封装材料，如环氧树脂等，用于保护和固定LED芯片。
封装时需要控制封装材料的温度和压力，确保封装质量。
4. 散热处理：LED灯发光时会产生一定的热量，如果不能及时散热，会降低LED的亮度和寿命。
因此，散热处理是LED灯生产过程中重要的一环。
散热处理通常使用散热片或散热胶，将LED芯片与散热器连接，加快热量的散发。
5. 测试与筛选：对已封装的LED灯进行测试和筛选。
测试包括电流、电压和亮度等参数的测试，以确保灯具的质量和性能符合要求。
筛选则是根据测试结果对LED灯进行分类，按照亮度等级进行分组。
6. 包装和贴片：对通过测试的LED灯进行包装和贴片。
包装是将灯具放入塑料或纸盒中，添加标签和说明书等相关资料。
贴片则是在LED灯的外壳上贴上商标和型号等标识，使其符合市场的需求。
7. 最后检验：对包装完的LED灯进行最后一次检验，确保产品质量和外观无缺陷。
检验包括外观检查、电气性能测试以及包装完好性检验等环节。
以上就是LED灯的生产工艺的主要步骤，通过这些工艺，可以生产出高质量和高亮度的LED灯产品。
led灯工艺
led灯工艺
LED灯工艺是指LED灯的制造过程中所采用的工艺技术和方法。
LED灯的制造过程一般包括以下几个方面的工艺：
1. 芯片制作工艺：LED灯的核心部件是LED芯片，其制作过
程主要包括选择合适的衬底材料、外延生长、切割芯片、薄膜制备、晶圆分光、电极制作等环节。
2. 封装工艺：LED芯片制作完成后，需要进行封装才能形成LED灯泡或LED光源。
封装工艺包括选用合适的封装材料、
封装过程中的封胶、焊接、固化等。
3. 壳体加工工艺：LED灯通常需要有壳体来保护芯片和电路，同时起到散热和防水等作用。
壳体加工工艺包括模具设计与制造、注塑成型、表面处理、组装等。
4. 电路连接工艺：LED灯的电路连接通常采用焊接或插件等
方式进行，焊接工艺包括选用适合的焊接方法、焊接设备和焊接材料等。
5. 规格检测工艺：在LED灯制造过程中，需要进行各种规格
的检测，包括亮度、色温、色彩一致性、发光效率、散热性能等。
6. 整体组装工艺：LED灯制造完成后，需要进行整体组装，
包括灯泡安装、电路连接、灯头装配等。
LED灯工艺的不断提高和创新，可以有效提升LED灯的品质和性能，降低制造成本，推动LED照明产业的发展。
