物理九年级上册第十五章《电流和电路》第五节《串、并联电路中电流的规律》测试题
物理九年级上册第十五章《电流和电路》第五节《串、并联电路中电流的规律》测试
题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 某同学用电流表测某一电路的电流时，发现表针向左边没有刻度的那边偏转，原因是（）
A．电流表坏了
B．电路接触不良
C．“+”“﹣”接线柱接错了
D．电路中的电流超过了电流表的测量范围
2 . 在探究串联电路电流关系时，将一只准确的电流表接入电路，闭合开关后发现灯泡均发光，而电流表示数为零．造成这一现象的原因可能是
A．电流表被导线短路了B．电流表正负接线柱接反了
C．电源坏了D．电流表接线柱接触不良
3 . 如图所示，开关S闭合后，电压表V1的示数是5V，电压表V2的示数是9V，那么R1和R2的阻值之比及其通过的电流之比（）
A．4：9，9：4B．9：4，4：9C．4：5，1：1D．5：4，1：1
4 . 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是
A．灯泡L变亮B．电压表示数变大
C．电流表示数变大D．电流表示数变小
5 . 根据现象进行推论是我们常用的思维方法，下列根据现象做出的推论正确的是
A．根据同一电路中，通过两个小灯泡，电流大小相同，推论这两个灯泡串联
B．根据电路中的灯泡不发光，推论电路中一定出现了断路
C．根据开关闭合两个灯同时发光，开关断开两个灯同时熄灭，推论这两个灯一定串联
D．根据两个小灯泡串联后，其中某个灯两端的电压较大，推论这个灯的电阻一定就大
6 . 如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是
A．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
C．当甲两端电压为0.5V时，通过它的电流为0.3A
D．当乙两端电压为2.5V，其电阻值为10Ω
7 . 如图所示的电路中，闭合开关S，灯L1和灯L2均发光，则下列说法中正确的是
A．灯L1和灯L2串联
B．灯L1和灯L2并联
C．通过灯L1和灯L2的电流一定相等
D．灯L1和灯L2两端的电压不一定相等
8 . 如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
9 . 如图所示的两灯L1、L2规格不同，能测出通过灯L1电流的电路是（）
A．B．
C．D．
10 . 下列说法正确的是（）
A．电流表可与被测电路并联B．电压表可与被测电路串联
C．电流表允许接在电源两端D．电压表允许接在电源两端
11 . 某同学选好电流表和电压表的量程后，按照如图所示的电路图连接好，闭合开关S时，发现电流表的指针几乎不动，而电压表的指针却有明显的偏转，则造成这种现象的原因可能是
A．电流表坏了或电流表接触不良
B．电压表坏了或电压表接触不良
C．灯L1的灯丝烧断或灯座处接触不良
D．灯L2的灯丝烧断或灯座处接触不良
12 . 如图所示电路中，有一个是电流表，另三个是灯泡，则
A．a、b、d为灯泡，c为电流表B．a、b、c为灯泡，d为电流表
C．b、c、d为灯泡，a为电流表D．a、c、d为灯泡，b为电流表
13 . 如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
二、填空题
14 . 如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是________联；若同时闭合S1、S2、S3则会
造成电路______．
15 . 为了提高汽车的行车安全，有的汽车安装了日间行车灯，如图，当汽车启动时，启动开关闭合，日间行车灯马上亮起，再闭合前大灯开关时，前大灯才亮起，由此可以判断前大灯与日间行车灯是_____联的，前大灯的
额定电压是12V，需要_____节蓄电池_____联作汽车电源。
16 . 如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。
请你结合所学知识帮助专家进行排爆分析：
（1）定时器（时钟）应该安装在b导线上。
在定时阶段，该导线是_____（填“通”或“断”）路，因此起爆器被_____，所以在定时阶段起爆器不会爆炸引爆炸弹．
（2）定时结束时，定时器（时钟）会把b导线_____（填“接通”或“切断”），此时电流_____（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸。
（3）综上可知，定时器（时钟）在定时阶段相当于一个_____（填“闭合”或“断开”）的开关。
为使该定时爆炸装置停止工作，应立即剪断导线_____（选填“a”或“b”）。
17 . 定值电阻甲和乙中的电流与其两端电压的关系如图所示，由图象可得:
（1）甲的电阻为_____Ω;
（2）若将甲和乙并联后接在电压为2 V的电源两端，则干路中的电流为_____A．
三、实验题
18 . 小红依如图所示电路实验探究并联电路中电流的关系。
物理量I1/A I2/A I3/A
测量值0.20.30.5
(1)实验应当选用两个规格_____的灯泡（选填“相”、“不同”）由于不知两灯泡的电流大小，对电流表量程的选择应用_____法选择；
(2)连好实物电路后，按以下步骤完成数据表，具体数据如表格所示：
①测量L1的电流闭合S1，断开S2，读出此时电流表示数并记录进表格；
②测量L2的电流，_____，读出此时电流表示数并记录进表格；
③测量干路电流，_____，读出此时电流表示数并记录进表格；
(3)本实验的结论是_____。
(4)小红根据以上实验数据就直接得到结论，请指出有什么不足之处？如何改进_____？
19 . 在探究并联电路电流规律的实验中，图甲是实验的电路图．
（1）在连接电路时，开关应处于_______状态, 电流表应选______A的量程试触．
（2）电流表应_______（填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的_______点．
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______________.
（4）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据．由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：①___________________②__________________
A点电流B点电流C点电流
0.16A0.16A0.32A
20 . 小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了__________
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__________；
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是__________；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处。
闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。
请你指出他们实验应改进的地方是__________。
21 . 如图是小明“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）．
（2）下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，其电流值是______，造成错误的原因是______．
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．则甲的问题是：______；乙的问题是：______．（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是（______）
A．通过灯泡的电流小B．灯泡的灯丝断了
C．灯泡被短路D．小灯泡靠近负极
（5）实验结束小明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、B两点间测出了L1的电压，接着将电压表接A的导线改接到C点测L2的电压，你认为他的做法__（选填“正确”或“错误”）．
四、计算题
22 . 如图所示的电路图，电源电压恒定为3V，，，滑动变阻器最大值为20Ω，电流表量程为0-0.6A。
（1）只闭合S1时，电流表示数为0.1 A，滑动变阻器的滑片在最右端，则通过的电流为多少？画出等效电路图。
（2）当S1，S2，S3都闭合时，通过的电流，电流表示数为最大值，则通过的电流为多少？画岀等效电路图。
（3）闭合S2和S4，滑动变阻器的滑片在最右端时两端电压为2V，则此时电压表示数为多少？画岀等效电路图。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题(含答案)
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的B．流过L1的电流是2.6AC．流过L1的电流是2AD．干路电流是3.2A2．如图所示的电路中，闭合开关，两灯泡均发光，A1的示数为0.9A，A2的示数为0.3A通过灯泡L1电流为（）A．0.3A B．0.6A C．0.9A D．1.2A3．在图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（）A．断开开关S2、S3，闭合开关S1时，电流表A2的示数大于A1的示数B．断开开关S1，闭合开关S2、S3时，电流表A1的示数大于A2的示数C．若同时闭合三个开关，灯泡L1、L2并联D．若闭合开关S1、S2，断开开关S3，灯泡L1、L2串联4．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中说法正确的是（）A．I a＝I d B．I a＝I cC．I a＝I b D．I d＝I c5．如图，电源电压不变，闭合开关S、S1时灯泡L正常发光，若再断开开关S1，则（）A．灯泡变暗，电流表示数变小B．灯泡变亮，电流表示数变大C．灯泡亮度不变，电流表示数变小D．灯泡亮度不变，电流表示数变大6．如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A。
下列说法正确的是（）A．A1的示数小于0.3 AB．A1的示数大于0.3 AC．A1的示数等于0.3 AD．A1的示数与A2的示数无法比较7．下列关于电路的说法中正确的是（）A ．闭合开关时，流经离电源较近的灯的电流一定比较大B ．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源C ．并联电路中，某一用电器内部断路，其余用电器也不能工作D ．串联电路中，开关可以连接在靠近电池的正极或负极处，也可以连接在用电器之间8．如图所示的电路中，闭合开关后，电流表1A 的示数为0.2A ，电流表2A 的示数为0.5A ，下列说法正确的是（ ）A ．通过灯1L 的电流为0.5AB ．通过灯1L 的电流为0.2AC ．通过灯2L 的电流为0.5AD ．通过灯2L 的电流为0.2A9．如图所示，开关S 闭合后，甲、乙两电流表的示数分别为0.18A 和0.16A ，造成两个电流表示数不同的原因可能是（ ）A ．电流表使用前未调零的缘故B ．灯泡1L 和2L 的规格不同C ．电流表在电路中的位置不同D ．灯泡1L 和2L 在电路中的位置不同10．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A 1、A 2的示数都如图乙所示，以下说法正确的是（ ）A．两灯是串联连接的B．流过L1的电流是1.5AC．流过L2的电流是1.2A D．干路电流是1.8A二、填空题11．在如图所示的电路中，闭合开关S后，两个电流表的指针指在同一位置，则电流表A的读数为A，通过灯L1的电流为A。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案一、单选题1．如图甲所示的电路中，A 1的示数为1.2A ，A 2的示数如图乙所示。
下列判断正确的是（ ）A ．通过L 1的电流为0.7AB ．通过L 1的电流为1.2AC ．通过L 2的电流为1.2AD ．通过L 2的电流为1.7A2．如图，1A 和2A 、3A 三个电流表的示数分别为 1I 、2I 和3I ，则有（ ）A ．123I I I =+B ．123I I I ==C ．123I I I >>D ．123I I I <<3．在探究电路的电流规律实验时用了图中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是（ ）A ．B ．C ．D ．4．如图甲所示电路，闭合开关S ，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L 1和L 2的电流分别为（ ）A ．2.6A 0.52AB ．0.52A 2.08AC ．2.08A 0.52AD ．0.52A 2.6A5．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）A ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大6．如图，三个不同的灯泡接在电源上，1A 的示数为1I ，2A 的示数为2I ，3A 的示数为3I ，各表读数关系正确的是（ ）A ．123I I I ==B ．123I I I =+C ．321I I I >>D ．123I I I >>7．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A 比B 的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是()A ．AB I I > B ．A B I I <C ．A B I I =D ．无法确定8．如图甲电路，闭合开关S 后，两个灯泡都能发光，电流表A 1、A 2指针的位置均如图乙所示，则下列说法错误的是（）A．通过灯L1的电流是L2的4倍B．通过灯L2的电流为0.3AC．电流表A1连接“-”与“3”接线柱D．若L1断路，A2示数变小9．在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A．0.45安B．0.50安C．0.65安D．0.60安10．如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（）A．1：5B．1：4C．5：1D．4：1二、多选题11．如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法不正确的是（）A．电流表A1的读数等于灯泡L1中的电流B．电流表A2的读数等于灯泡L2和L3中的电流之和C．电流表A1的读数一定等于A2和A3的读数之和D．三个电流表的读数相等12．如图所示的电路，闭合开关S1、S后，两灯均发光，下列说法不正确的是（）A．灯L1、L2串联B．电流表A1和A2示数一定不相等C．断开S1后，电流表A1的示数变小D．断开S1后，电流表A2的示数不变13．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A，下列分析错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．通过灯L2的电流为0.6A D．通过灯L1的电流为1.5A14．如图甲，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置如图乙所示。

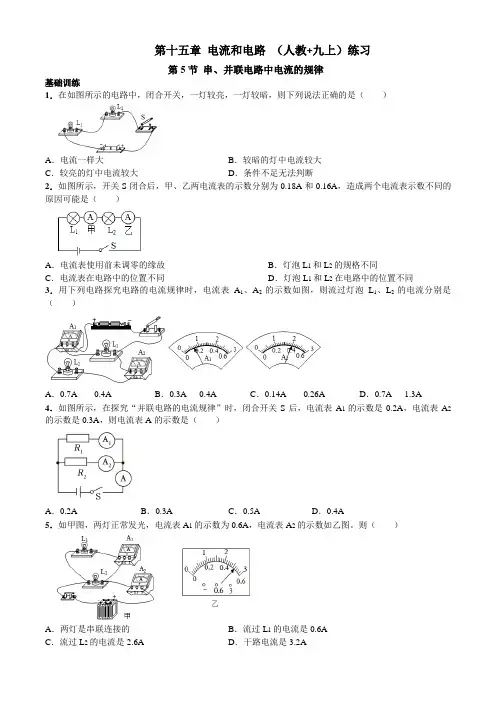

15.5 串、并联电路中电流的规律 2023-2024学年人教版九年级物理上学期
第十五章电流和电路（人教+九上）练习第5节串、并联电路中电流的规律基础训练1．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）A．电流一样大B．较暗的灯中电流较大C．较亮的灯中电流较大D．条件不足无法判断2．如图所示，开关S闭合后，甲、乙两电流表的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（）A．电流表使用前未调零的缘故B．灯泡L1和L2的规格不同C．电流表在电路中的位置不同D．灯泡L1和L2在电路中的位置不同3．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图，则流过灯泡L1、L2的电流分别是（）A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.26A D．0.7A 1.3A4．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.2A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.2A B．0.3A C．0.5A D．0.4A5．如甲图，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如乙图。
则（）A．两灯是串联连接的B．流过L1的电流是0.6AC．流过L2的电流是2.6A D．干路电流是3.2A6．如图所示是小明探究并联电路中电流关系的实验电路图，实验中要使用（选填“相同”或“不同”）型号的灯泡进行实验；小明将三只型号相同的电流表同时接入电路A、B、C三点测量电流的方法是（选填“可取”或“不可取”）。
7．如图，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1I2（选填“＞”、“＜”或“＝”）。
若工作过程中灯泡L1突然烧坏，则灯泡L2（选填“仍亮”或“不亮”）。
8．（2023•天津）在探究串、并联电路中电流的规律时，做了如图所示的实验。
闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为A，通过小灯泡L2的电流为A。
人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)
人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)考点直击典例分析＋变式训练考点1 串联电路的电流规律（1）从理论上分析，经过电路中各个部分的电荷，不会消失，也不会凭空增加，所以单位（2）无论串联电路中的用电器规格是否相同，只要串联，通过电路的电流处处相等；※注意：串联电路中电流相等不要理解为电流是不变的，一个用电器的电流改变，流过其他用电器的电流也改变，但两者相等。
【典例1】（2021秋•新源县期末）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA【答案】C。
【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。
故选：C。
【典例2】（2021秋•朝阳县期末）如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【答案】A。
【解答】解：由图可知，电阻R1、R2、R3串联接入电路中；根据串联电路的电流特点，各处的电流大小相等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。
故选：A。
【典例3】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流等于（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等。
【答案】等于；串联电路中电流处处相等。
【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。
故答案为：等于；串联电路中电流处处相等。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-有答案

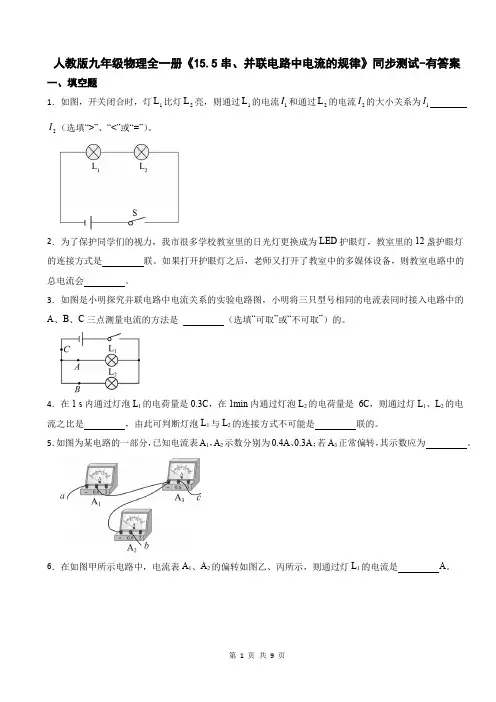

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-有答案一、填空题1．如图，开关闭合时，灯1L比灯2L亮，则通过1L的电流1I和通过2L的电流2I的大小关系为1II（选填“>”、“<”或“=”）。
22．为了保护同学们的视力，我市很多学校教室里的日光灯更换成为LED护眼灯，教室里的12盏护眼灯的连接方式是联。
如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会。
3．如图是小明探究并联电路中电流关系的实验电路图，小明将三只型号相同的电流表同时接入电路中的A、B、C三点测量电流的方法是（选填“可取”或“不可取”）的。
4．在1 s内通过灯泡L1的电荷量是0.3C，在1min内通过灯泡L2的电荷量是6C，则通过灯L1、L2的电流之比是，由此可判断灯泡L1与L2的连接方式不可能是联的。
5．如图为某电路的一部分，已知电流表A1，A2示数分别为0.4A、0.3A；若A3正常偏转，其示数应为。
6．在如图甲所示电路中，电流表A1、A2的偏转如图乙、丙所示，则通过灯L1的电流是A。
二、单选题7．如图所示电路中，闭合开关S ，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系正确的是（ ）A ．I 1=I 2=I 3B ．I 1>I 2=I 3C ．I 1>I 3>I 2D ．I 1>I 2>I 38．三只灯泡串联在电路中，灯L 1最亮，灯L 2最暗，则通过它们的电流为（ ）A ．L 1最大B ．L 2最大C ．L 3最大D ．一样大9．在教室中，已经有5盏灯发光，若熄灭其中一盏灯，则电路的（ ）A ．总电阻减小B ．总电流减小C ．其余4盏灯变亮D ．总电压增大10．下图所示的电路中，闭合开关，当滑片P 向右滑动时，下列说法正确的是（ ）A ．灯1L 变亮B ．灯2L 变亮C ．电流表1A 示数变小D ．电流表2A 示数变小11．两个灯泡以某种方式接在某一电源上。
15.5串并联电路中电流的规律(练习)(原卷版)
人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 40 一、选择题（共20小题）：1．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic5．如图所示，电源电压不变，若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S 2时，电流表的示数为2A，则通过R2的电流为（）A．0.5AB．2AC．1.5AD．3A6．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R 1和R2中的电流分别为（）A．1.2A，0.24AB．0.24A，0.96AC．0.96A，0.24AD．0.24A，1.2A7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A8．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（）A．两灯是串联连接的B．流过L1的电流是0.3AC．流过L2的电流是1.5AD．干路电流是1.8A9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-附答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-附答案一、选择题1．如果一个电路中有两个不同的灯泡，已知通过它们的电流相等，则这两个灯泡的连接方式是（）A．串联B．并联C．可能串联，可能并联D．都不正确2．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（）A． B． C． D．3．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定4．如图所示电路，闭合开关S1、S2，两电表都有示数，下列判断正确的是（）A．电流表A2测量通过灯L2的电流B．有灯泡损坏时，电流表A1、A2示数可能相等C．若灯L1发生短路，L2正常发光D．仅断开S1，电流表A1的示数不变5．如图是学习了“并联电路中的电流”知识后，梳理了如下认知，不科学的是（闭合开关S后两灯均发光）（）A．A 处电流大于B 处电流B．B处电流可能不等于C 处电流C．如果L1、L2两灯泡规格相同，则 A处电流等于 C 处电流D．从灯座上取出其中一个灯泡，闭合开关S后，另一个灯泡中还有电流通过6．如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A。
下列说法正确的是（）A．A1的示数小于0.3 A B．A1的示数大于0.3 AC．A1的示数等于0.3 A D．A1的示数与A2的示数无法比较7．如图所示的电路中，闭合开关后，两灯泡均发光，且两个完全相同的电流表指针偏转角度完全相同。
则通过灯泡L1、L2的电流之比为（）A．1︰4 B．4︰1 C．1︰5 D．5︰18．如图甲所示的电路中，闭合开关S，两灯均发光。
两个电流表指针情况如图所示，则（）A．灯L1、L2串联B．电流表A1测量通过灯L1的电流C．通过灯L2的电流为1.3A D．通过灯L1的电流为1.04A二、填空题9．有一种迷你屏幕由 25 个LED串联而成，如果电源插头处的电流为 200 mA，那么通过每个LED的电流为A，若有一个LED坏了，则其他的LED能否发光：。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-含答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-含答案一、单选题1．在一个电源两端接有两个不相同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联的B．一定是并联的C．可能是串联，也可能是并联D．以上说法都正确2．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（）A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断3．关于电路，下列说法错误的是（）A．电荷定向移动形成电流B．物理学中，把正电荷定向移动的方向规定为电流的方向C．把两个小灯泡串联接入电路中，更亮的那一个通过的电流大D．用电器工作时将电能转化为其他形式的能4．如图甲所示的电路中，闭合开关后，两灯正常发光，电流表A1的示数为0.9A，电流表A2的指针偏转情况如图乙所示。
下列说法中错误的是（）A．电流表A1测通过灯L1电流B．通过灯L1电流是0.4AC．电流表A2测通过灯L2电流D．灯泡L1和L2并联在电路中5．如图甲所示的电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（）A．灯泡L1和L2串联B ．电流表A 1的读数是0.3AC ．通过灯L 1的电流为0.9AD ．电流表A 1可以连接“﹣、0.6”接线柱6．如图所示电路，当开关12S S 、都闭合时，电流表、灯泡1L 和2L 均正常工作．则下列说法正确的是（ ）A ．灯泡1L 和2L 并联B ．通过1L 的电流一定等于2L 的电流C ．取下灯泡2L ，灯泡1L 亮度变暗D ．突然断开2S 时，电流表的示数不变7．如图所示的电路，下列分析正确的是（ ）A ．闭合S 1、S 2，L 1、L 2并联，A 2测L 1电流B ．只闭合S 2时，L 1发光、L 2不发光，A 1测L 1电流C ．只闭合S 1时，L 2发光，L 1不发光，A 2测L 2电流D ．闭合S 1、S 2时，L 1、L 2串联，A 1、A 2示数相等8．用下列电路探究电路的电流规律时，电流表A 1、A 2的示数如图，则流过灯泡L 1、L 2的电流分别是（）A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.26A D．0.7A 0.13A二、填空题9．如图所示是一种LED手电，其中有六颗灯珠并联。
九年级物理全册第十五章电流和电路第5节串、并联电路中电流的规律习题(含新题)(新版)新人教版
第 5 节串、并联电路中电流的规律测试时间 :20 分钟一、选择题1.(2019四川成都武侯期中) 将灯 L1和 L2串通接入电路中时, 都发光 , 但 L1较亮一些 , 则经过 L1和 L2的电流 I 1和 I2的关系是 ()A.I 1>I 2B.I 1<I 2C.I 1=I 2D. 不能够确定答案C由于串通电路中电流各处相等, 所以当灯L1和 L2串通时经过两灯的电流相等, 即 I 1=I 2。
应选 C。
2.(2019四川成都金牛校级期中) 以下列图电路, 是老师在课堂演出示过的一个实验, 以下有关该实验说法正确的是()A. 断开 S, 经过 L1的电流比L2大B. 断开 S, 经过 L1与 L2的电流相同大C.闭合 S,L 1和 L2都会亮D.闭合 S,L 2会更亮答案 B 断开 S,L 1和 L2串通 , 由于串通电路中 , 电流各处相等 , 所以断开 S, 经过 L1与 L2的电流相同大 ,L 1和 L2都会亮 , 故 A 错误 ,B 正确 ; 闭合 S,L 1亮,L 2短路 , 不会亮 , 故 C、D错误。
应选 B。
3. 电路中连结了两个规格完满相同的灯泡, 用电流表测得经过它们的电流均为0.46 A,则电路中的总电流是()A. 必然是 0.46 AB. 必然是 0.92 A和0.92 A都有可能D.以上说法都不对答案C电路中连结了两个规格完满相同的灯泡, 若该电路是串通电路, 电流是各处相等的, 则此时电路中的电流为0.46 A; 若该电路是并联电路, 由于两灯泡的规格相同, 用电流表测得它们的电流都为0.46 A, 并联电路中干路电流等于各支路电流之和, 则此时电路中的总电流为0.46 A+0.46 A=0.92 A, 故只有C选项正确。
应选C。
4.(2019 广东深圳龙岗期中) 以下列图, 连入电路中的电阻R1、R2、 R3赞同经过的最大电流分别为I 1、I 2、I 3, 且 I 1>I 2>I 3, 则此电路中赞同经过的最大电流是( )A.I1 B.I2C.I3D.I +I2+I31答案C由图知, 电阻R1、 R2、 R3串通接入电路; 串通电路中各处电流相等, 由于I 1>I 2 >I 3, 所以为了保证各元件的安全, 此电路中赞同经过的最大电流是I 3。
