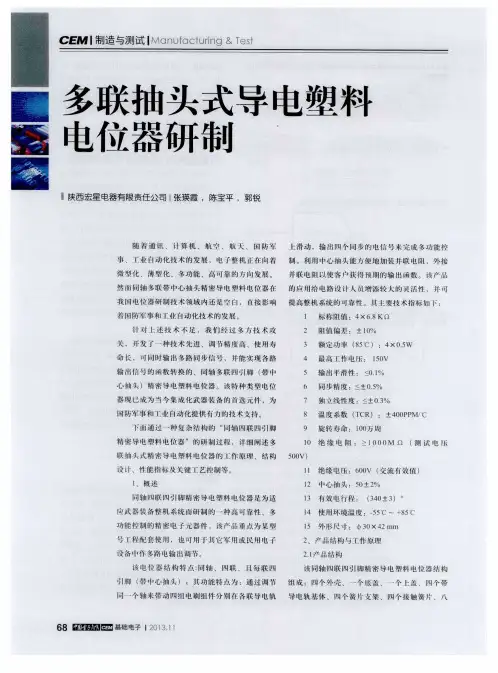

多联抽头式导电塑料电位器研制
１ １ 绝缘 电压 ：６ ０ ０ Ｖ （ 交流有效值）
１ ２ 中心 抽头 ：５ ０ ±２ ％
同轴 四联 四 引 脚 精 密 导 电 塑 料 电 位 器 是 为适 应 武 器 装 备 整 机 系 统 而 研 制 的 一 种 高 呵靠 性 、 多 功 能 控 制 的精 密 电 子 元 器 件 。 该 产 品 重 点 为 某 型 号工 程 配 套 使 用 ， 也可 用 于 其 它 军 用或 民 用 电 子
并 通 过 中 心抽 实 现 函数 转 换 。 图２ — ２电 原理 图 。
Ｉ 制造 与测试 Ｉ Ｍａ ｎ ｕ ｆ ａ ｃ ｔ ｎ ｇ＆Ｔ ｅ ｓ ｔ
图２ — １产 品 结构 示 意 图 个 垫 片 和 十 六 根 耐 温 安 装 线 等 近 二 十 种 ， 共 八 十
紧固螺钉
引线组
外壳
底盖
轴
多个零件。 该 产 品 主 要 零 、 部 件 材 料 是 根 据 军 品 用 户 使 用 要 求 和 长 期謦 以来 母 我 们 研 制 开 发 新 产 品 积 累 的
联 抽 头 式 精 密 导 电 料 电位 器 的 ｌ ： 作 原 理 、结 构 设 计 、性 能 指 标 及 关键 Ｉ ： 艺控制等 。
１ 、 概 述
８ 温度 系数 （ Ｔ Ｃ Ｒ） ：±４ ０ ０ Ｐ Ｐ Ｍ／ ￣
９ 旋转寿命 ：１ ０ ０ 万 周 １ ０ 绝 缘 电阻 ： １ ０ ０ ０ Ｍ Ｑ （ 测 试 电 压
该 同轴 四联 四 引 脚 精 密导 电 塑 料 电位 器 结 构
引脚 （ 带 中 心 抽 头 ） ；其 功 能 特 点 为 ：通 过 调 节 组 成 ： 四个 外壳 、一 个 底 盖 、 一 个 盖 、 四 个 带 问一 个 轴 来带 动 四 组 电刷 组 件 分 别 在 各联 导 电 轨 导 电 轨 基 体 、 四 个 簧 片 支 架 、 四 个 接 触 簧 片 、 八
一种导电塑料电位器[实用新型专利]
![一种导电塑料电位器[实用新型专利]](https://img.taocdn.com/s3/m/19148ee2bb68a98270fefad4.png)
专利名称：一种导电塑料电位器专利类型：实用新型专利
发明人：于江,王华昌
申请号：CN200920304261.7申请日：20090611
公开号：CN201425871Y
公开日：
20100317
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种导电塑料电位器，包括壳体、底盖、转轴、引线以及设置在壳体内的基片和通过绝缘套套固在转轴上并与基片匹配的电刷组件，所述电刷组件包括电刷支架和固定在电刷支架上的电刷，在壳体和底盖上均开有中心轴孔，带电刷的转轴安装于该两个轴孔中，在转轴的一端设置有凸台，转轴在壳体与底盖之间的轴向方向上有活动间隙。
本实用新型在使用时，带有电刷的转轴是完全悬在壳体内部的，其四周与壳体没有任何接触，这样更能适合在太空中等特殊环境中的使用效果，大大减少了因为转轴卡死而无法使用的情况，转轴在轴向方向上的活动间隙，能调节电刷在基片电阻体上的压力。
申请人：四川永星电子有限公司
地址：610500 四川省成都市新都区电子路98号
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
更多信息请下载全文后查看。
关于导电塑料电位器的应用研究
关于导电塑料电位器的应用研究导电塑料电位器是一种特殊的电位器，它利用导电塑料的特性来调节电路中的电压或信号。
在现代电子器件和电路中，导电塑料电位器被广泛应用，本文将重点介绍导电塑料电位器的原理、结构和应用研究。
一、导电塑料电位器原理及结构导电塑料电位器是一种通过移动导电体来改变电阻值的电位器。
它由导体、塑料基座和金属触片组成。
导体通常是由导电塑料制成，塑料基座则用于支撑导体和固定金属触片。
金属触片则通过导电塑料的表面移动，从而改变电阻值。
导电塑料电位器的结构简单，制作工艺成熟。
通常情况下，导电塑料电位器可以使用印刷或注塑工艺制作，具有成本低、制作周期短等优点。
1. 电子设备导电塑料电位器被广泛应用于各种电子设备中，例如电视、音响、计算机等。
它可以用于调节设备的音量、亮度、对比度等参数，通过调节电路中的电阻值来实现对设备参数的精准控制。
2. 汽车电子系统3. 医疗设备4. 工业控制通过上述应用研究可知，导电塑料电位器在各个领域都有着广泛的应用，它可以用于实现对各种设备和系统的精准控制，具有重要的实用价值。
三、导电塑料电位器的发展趋势随着电子技术的不断发展和进步，导电塑料电位器也在不断创新和改进。
未来，导电塑料电位器有望在以下几个方面实现发展：1. 高精度随着电子器件的不断发展，对电路中的精准控制要求也越来越高，导电塑料电位器在未来有望实现更高的精度，以满足现代电子设备对精准控制的需求。
2. 多功能未来导电塑料电位器有望实现更多的功能，例如温度传感、湿度传感等功能，从而在多个领域有更广泛的应用。
3. 高可靠性导电塑料电位器在未来有望实现更高的可靠性，以满足各种恶劣环境下的使用需求，例如汽车、航空等领域。
一种单圈精密导电塑料电位器的研制

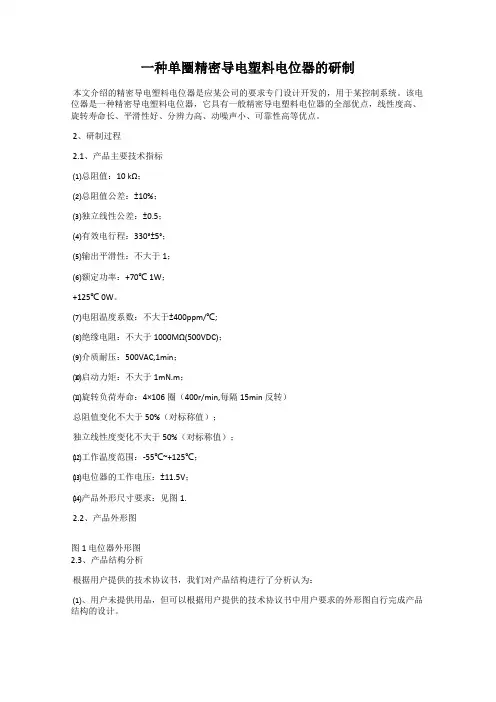

一种单圈精密导电塑料电位器的研制本文介绍的精密导电塑料电位器是应某公司的要求专门设计开发的，用于某控制系统。
该电位器是一种精密导电塑料电位器，它具有一般精密导电塑料电位器的全部优点，线性度高、旋转寿命长、平滑性好、分辨力高、动噪声小、可靠性高等优点。
2、研制过程2.1、产品主要技术指标⑴总阻值：10 kΩ；⑵总阻值公差：±10%；⑶独立线性公差：±0.5；⑷有效电行程：330°±5°；⑸输出平滑性：不大于1；⑹额定功率：+70℃ 1W；+125℃ 0W。
⑺电阻温度系数：不大于±400ppm/℃;⑻绝缘电阻：不大于1000MΩ(500VDC)；⑼介质耐压：500VAC,1min；⑽启动力矩：不大于1mN.m；⑾旋转负荷寿命：4×106圈（400r/min,每隔15min反转）总阻值变化不大于50%（对标称值）；独立线性度变化不大于50%（对标称值）；⑿工作温度范围：-55℃~+125℃；⒀电位器的工作电压：±11.5V；⒁产品外形尺寸要求：见图1.2.2、产品外形图图1 电位器外形图2.3、产品结构分析根据用户提供的技术协议书，我们对产品结构进行了分析认为：⑴、用户未提供用品，但可以根据用户提供的技术协议书中用户要求的外形图自行完成产品结构的设计。
⑵、根据用户技术协议书上对外形尺寸及结构设计要求，确定了该产品结构及产品装配图，产品的内部结构主要由底座、轴承、轴、导电轨基体、垫片、卡圈、支架、铆钉（两种）、电刷、簧片、集流环、引出线、轴套、销钉、外壳共16种零件构成。
2.4 产品结构设计根据用户提供的技术协议中的外形图我们对产品的结构进行了构思和评审，最终确定了电位器的产品结构，，该产品由底座、轴承、轴、导电轨基体、垫片、卡圈、支架、铆钉（两种）、电刷、簧片、集流环、引出线、轴套、销钉、外壳共16种零件构成。
导电元件则由带导电轨基体和铆钉经铆接工艺完成，再在每个铆钉上各焊接AF-A软引线而制成，分别用红、黄、蓝加以区分；导电轨是将银浆和导电塑料电阻浆料印刷在基体上，经过高温固化制成。
关于导电塑料电位器的应用研究

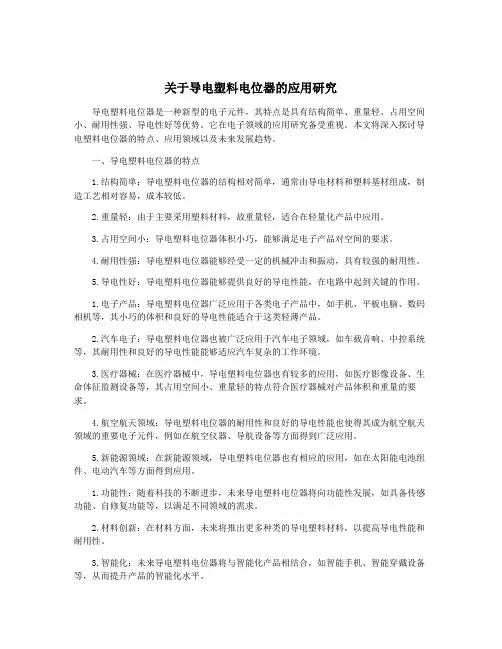

关于导电塑料电位器的应用研究导电塑料电位器是一种新型的电子元件，其特点是具有结构简单、重量轻、占用空间小、耐用性强、导电性好等优势。
它在电子领域的应用研究备受重视。
本文将深入探讨导电塑料电位器的特点、应用领域以及未来发展趋势。
一、导电塑料电位器的特点1.结构简单：导电塑料电位器的结构相对简单，通常由导电材料和塑料基材组成，制造工艺相对容易，成本较低。
2.重量轻：由于主要采用塑料材料，故重量轻，适合在轻量化产品中应用。
3.占用空间小：导电塑料电位器体积小巧，能够满足电子产品对空间的要求。
4.耐用性强：导电塑料电位器能够经受一定的机械冲击和振动，具有较强的耐用性。
5.导电性好：导电塑料电位器能够提供良好的导电性能，在电路中起到关键的作用。
1.电子产品：导电塑料电位器广泛应用于各类电子产品中，如手机、平板电脑、数码相机等，其小巧的体积和良好的导电性能适合于这类轻薄产品。
2.汽车电子：导电塑料电位器也被广泛应用于汽车电子领域，如车载音响、中控系统等，其耐用性和良好的导电性能能够适应汽车复杂的工作环境。
3.医疗器械：在医疗器械中，导电塑料电位器也有较多的应用，如医疗影像设备、生命体征监测设备等，其占用空间小、重量轻的特点符合医疗器械对产品体积和重量的要求。
4.航空航天领域：导电塑料电位器的耐用性和良好的导电性能也使得其成为航空航天领域的重要电子元件，例如在航空仪器、导航设备等方面得到广泛应用。
5.新能源领域：在新能源领域，导电塑料电位器也有相应的应用，如在太阳能电池组件、电动汽车等方面得到应用。
1.功能性：随着科技的不断进步，未来导电塑料电位器将向功能性发展，如具备传感功能、自修复功能等，以满足不同领域的需求。
2.材料创新：在材料方面，未来将推出更多种类的导电塑料材料，以提高导电性能和耐用性。
3.智能化：未来导电塑料电位器将与智能化产品相结合，如智能手机、智能穿戴设备等，从而提升产品的智能化水平。
4.应用领域拓展：未来导电塑料电位器在医疗、航空等领域的应用将继续拓展，以满足不断增长的市场需求。
WDD35系列精密导电塑料电位器技术资料 wdd电位器
90％RH240h，电阻变化≤10％
工作温度范围
-55 - +125(℃)
振动
振幅1.52mm或加速度15g，频率10-200Hz，电阻变化≤±2％
机械转角(°)
360(连续)
冲击
50g 11ms电阻变化≤±2％
外形尺寸图：
外形图：
WDD35D-1
WDD35D-4
WDD35D-8T
标准阻值k125启动力矩mnm12双联电阻公差15介质耐压v500独立线性度010203051绝缘电阻m1000500vdc理论电旋转角3452旋转负荷寿命圈50106400rmin每隔15min反转输出平滑性变化50对标准值独立线性度变化50对标准值分辨力理论上无限输出平滑性005额定功耗2wat700wat70电阻温度系数400ppmc耐湿90rh240h电阻变化10工作温度范围55125振动振幅152mm或加速度15g频率10200hz电阻变化2机械转角360连续冲击50g11ms电阻变化2外形尺寸图
WDD35系列精密导电塑料电位器
用途：
测量角度旋转
特点：
引进日本生产线生产最适为显示记录仪表上使用
产品，质量符合美国军标。
主要技术指标：
标准阻值（KΩ）
1,2,5
启动力矩(mN.m)
≤1，≤2（双联）
电阻公差(%)
±15
介质耐压(V)
500独立线性度(%)0来自1,0.2,0.3,0.5,1
绝缘电阻
（MΩ）
≥1000（500VDC）
理论电旋转角
345±2(°)
旋转负荷寿命（圈）
50×106（400r/min,每隔15min反转）
输出平滑性变化≤50％（对标准值）
一种精密导电塑料电位器的研制
一种精密导电塑料电位器的研制该电位器是应国内某公司的要求而专门研制开发的一款精密导电塑料电位器，具有线性精度高、旋转寿命长、输出平滑性好、分辩力优异、使用可靠性高、耐化学腐蚀等，可广泛应用于航空、航天、汽车、机床、仪器仪表等行业。
2 研制过程2.1 产品技术指标要求顾客要求及产品能够达到的技术指标如下：1）标称阻值及偏差：2.0kΩ±10%；2）额定功耗：0.5W（70℃）；3）使用环境温度范围：-55℃～+125℃；4）电阻温度系数：不超过±500×10-6/℃；5）有效电气行程：75º±1º；6）独立线性度：优于±0.5%；7）输出平滑性：≤0.1%；8）游隙：≤0.1º；9）绝缘电阻：≥1GΩ（测试电压直流500V）；10）介质耐压：施加500V交流电压1分钟，无损坏、飞弧或击穿，漏电流不大于1mA；11）动触点与电阻体接触的可靠性：输出电阻或电压平滑、单向、无间断；12）旋转寿命：100万周；13）启动力矩：≤3mN•m；14）其它指标：按照技术协议，或参照GJB 1865《非线绕精密电位器通用规范》执行。
2.2 产品的外形尺寸按照技术协议，产品的外形尺寸见图1所示。
图1 电位器外形图2.3 顾客要求分析顾客未提供实物样品，但按照技术协议，可以满足如下要求：1）外形和安装接口尺寸可按协议要求设计。
2）三个引出端分别由2根AF软线组成（总共6根引出线）。
在结构设计时应考虑引出线焊点空间让位，避免其与转轴等零部件发生干涉。
3）旋转寿命不小于100万周，只有采用导电塑料电阻体才能满足此项要求。
4）对环境试验（如冲击、振动等）的要求较高，在设计中必须充分考虑产品对环境试验的适应能力，满足环境适应性要求。
5）产品应用于某重要控制系统，在设计和制造过程中必须充分考虑可靠性要求。
2.4 产品设计2.4.1 产品结构设计、功能材料选用按照用户提供的外形图，结合我公司多年来单圈旋转精密导电塑料电位器研制、生产、试验的经验，我们对产品结构进行了构思和评审，最终确定的该电位器电位器产品结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种精密导电塑料电位器的研制
发表时间：2019-09-18T16:13:18.707Z 来源：《电力设备》2019年第8期作者：王林孙谊王珂李晓丹[导读]
（陕西宏星电器有限责任公司陕西西安 710065）
1 概述
该电位器是应国内某公司的要求而专门研制开发的一款精密导电塑料电位器，具有线性精度高、旋转寿命长、输出平滑性好、分辩力优异、使用可靠性高、耐化学腐蚀等，可广泛应用于航空、航天、汽车、机床、仪器仪表等行业。
2 研制过程
2.1 产品技术指标要求
顾客要求及产品能够达到的技术指标如下：
1）标称阻值及偏差：2.0kΩ±10%；2）额定功耗：0.5W（70℃）；3）使用环境温度范围：-55℃～+125℃；4）电阻温度系数：不超过±500×10-6/℃；5）有效电气行程：75º±1º；6）独立线性度：优于±0.5%；7）输出平滑性：≤0.1%；8）游隙：≤0.1º；9）绝缘电阻：≥1GΩ（测试电压直流500V）；10）介质耐压：施加500V交流电压1分钟，无损坏、飞弧或击穿，漏电流不大于1mA；11）动触点与电阻体接触
的可靠性：输出电阻或电压平滑、单向、无间断；12）旋转寿命：100万周；13）启动力矩：≤3mN•m；14）其它指标：按照技术协议，或参照GJB 1865《非线绕精密电位器通用规范》执行。
2.2 产品的外形尺寸
按照技术协议，产品的外形尺寸见图1所示。
图1 电位器外形图
2.3 顾客要求分析
顾客未提供实物样品，但按照技术协议，可以满足如下要求：
1）外形和安装接口尺寸可按协议要求设计。
2）三个引出端分别由2根AF软线组成（总共6根引出线）。
在结构设计时应考虑引出线焊点空间让位，避免其与转轴等零部件发生干涉。
3）旋转寿命不小于100万周，只有采用导电塑料电阻体才能满足此项要求。
4）对环境试验（如冲击、振动等）的要求较高，在设计中必须充分考虑产品对环境试验的适应能力，满足环境适应性要求。
5）产品应用于某重要控制系统，在设计和制造过程中必须充分考虑可靠性要求。
2.4 产品设计
2.4.1 产品结构设计、功能材料选用
按照用户提供的外形图，结合我公司多年来单圈旋转精密导电塑料电位器研制、生产、试验的经验，我们对产品结构进行了构思和评审，最终确定的该电位器电位器产品结构。
该产品由底座、外壳、转轴、轴承、多指刷、簧片、支架、集流线、垫片、卡圈、导电元件等零部件构成。
当转动电位器转轴时，可带动固定在支架上的簧片电刷组件在电阻轨道表面往复运动，从而可在1、2端或2、3端获得一个可调的电压输出。
由于电阻轨道是经过专门修刻的，因此，输出的电压与转动角度呈精确的线性关系。
在控制系统中，该精密电位器实际被用作角位移传感器。
图示结构是目前旋转式导电塑料电位器常用的一种结构，可先用卡圈、垫片将轴通过两个轴承牢牢地固定在铝制底座上，再装上导电基体、电刷组件等，便可对产品进行线性度的修刻和主要电性能的测量，最后装上外壳对产品进行封装。
这种结构稳定、便于生产、能够实现成品修刻，大大提高了装配合格率。
导电基体是导电塑料电位器的核心部件，它决定了电位器的主要性能指标如线性精度、旋转寿命、输出平滑性、电阻温度系数、功率等。
本电位器基体通过热压而成，再通过丝网漏印工艺将导塑浆料印刷在基体表面制成导电塑料电位器的电阻体，最后再组装成半成品、经过线性修刻而获得较高的线性精度。
动触点则采用贵金属六元合金丝编带制成的多指刷，其弹性和耐腐蚀、耐氧化性能优异。
另外，多触点提高了动触点与电阻体之间的接触可靠性。
2.4.2 技术攻关
在该电位器研制过程中，在装配、测试和试验过程中发现有以下几个难点：
1）由于该产品每个引出端均由2根引出线组成，焊接时既要保证牢固性，又要保证焊点不能过高，以免与转轴干涉影响转轴转动，这样就给引出线焊接工序带来较大难度。
2）在初期对产品的调试和测量过程中，发现有部分产品耐电压不合格。
3）产品旋转负荷寿命要求较高（不低于100万周），达到该指标有一定难度。
我们对以上三个工艺技术难点进行了攻关，最终使产品达到了技术协议和详细规范要求，提高了产品合格率，圆满地完成了研制任务。
2.5 产品质量状况
经过一系列工艺、技术攻关，我们完成了产品全性能摸底试验，所有项目均达到技术要求。
我们委托陕西省电子工业产品质量监督检验站按照电位器详细规范对产品进行了全性能鉴定，结论合格，未出现不合格品和不合格项。
3 结语
该精密导电塑料电位器的研制成功，不但满足了整机厂家的配套需要，同时，也使我公司在精密导电塑料电位器研制方面积累了宝贵经验，提高了我公司导电塑料电位器的研发和生产能力，为后期同类产品的研制和批产打下了坚实的基础。
该产品已生产销售数千只，为公司创造了良好的经济效益。
该电位器质量稳定，性能可靠，批量生产顺利，相关技术文件完整、齐套，已通过了陕西省电子信息集团有限公司组织的省级新产品投产鉴定。
