2020-2021备战中考物理一模试题分类汇编——欧姆定律的计算综合附答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑；故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U R R =；即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩUP P P P R =+=+最大额额； 故D 正确。
2．如图，电源电压为12V ，滑动变阻器的规格为“50Ω 2A ”，L 1和L 2分别标有“6V 3W ”和“6V 9W ”的字样。
闭合开关S 后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝电阻的影响），下列说法不正确的是（ ）A ．L 2不能正常发光B ．滑动变阻器连入电路的最小阻值是8ΩC ．电流表示数的变化范围是0~0.5AD ．电路消耗的最大功率是6W 【答案】C 【解析】 【分析】 【详解】A ．由电路图可知，两个灯泡和滑动变阻器串联，根据P UI =可知L 1和L 2额定电流分别为1113W 0.5A 6VP I U ===2229W 1.5A 6VP I U === 在保证电路安全的情况下，电路电流不能大于L 1的额定电流，故L 2不能正常发光，故A 正确，A 不符合题意； B ．L 1和L 2电阻分别为1116V 12Ω0.5AU R I === 2226V 4Ω1.5AU R I === 电路电流不应超出L 1的额定电流时，此时滑动变阻器连入电路的最小，即12V 24Ω0.5AU R I ===总 则1224Ω12Ω4Ω8ΩR R R R =--=--=滑总故B 正确，B 不符合题意；C ．滑动变阻器阻值达到最大时，电流表示数最小，为1212V0.18A 50Ω12Ω4ΩU I R R R '===++++故C 错误，C 符合题意；D ．电路消耗的最大功率是为12V 0.5A 6W P UI ==⨯=故D 正确，D 不符合题意。
故选C 。
3．甲乙两地相距S ，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB 时，电流表的示数为I 1，乙地检修员后用相同的测量仪接入CD 时，电流表的示数为I 2。
则短路位置离甲地A ．12I SI B ．112SI I I +C ．21I SI D ．212SI I I + 【答案】D【解析】 【分析】 【详解】输电线的电阻与其长度成正比，设每km 输电线的电阻为R 0，短路位置离甲地的距离为AB s ，则短路位置离乙地的距离为s -AB s ，则AB 间的总电阻：R AB =2AB s R 0同理可得，CD 间的总电阻：R CD =2×(s -AB s )R 0用如图所示的测量仪进行检测时，电源电压不变，所以由欧姆定律得：U =1I R AB =2I R CD1I ⨯2AB s R 0=2I ⨯2×(s -AB s )R 0解之得短路位置离甲地：AB s =212sI I I +故选D 。
4．两灯L 1和L 2规格分別为“6V ，3W ”和“3V ，3W ”，忽略灯丝电阻变化，则下列说法正确的是（ ）A ．两灯L 1和L 2灯丝电阻之比为2：1B ．两灯串联，电路两端允许加的最大电压为9VC ．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为1.0AD ．两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比为1：4 【答案】D 【解析】 【分析】 【详解】A ．根据2U P R=可知，两灯L 1和L 2灯丝电阻之比是()()22221212126V 3V :::4:13W 3W U U R R P P === 两灯L 1和L 2灯丝电阻之比是4:1，A 错误；B ．两灯串联，假设电路两端允许加的最大电压为9V ，根据上述可知，灯L 1的电压是149V 7.2V 5U =⨯=灯L 2的电压是219V 1.8V 5U =⨯=灯L 1的电压已经超过其自身的额定电压，这样不符合安全要求，所以两灯串联，电路两端允许加的最大电压不能是9V ，B 错误；C ．两灯并联，当一盏灯正常发光时，假设是灯L 1正常发光，那么电源电压是6V ，灯L 2的电压是6V ，这已经超过灯L 2的额定电压，灯L 2会被烧坏；假设是灯L 2正常发光，那么电源电压是3V ，灯L 1的电压是3V ，由题意可知，灯L 1的电阻大小是()216V 12Ω3WR ==那么流过灯L 1的电流大小是13V0.25A 12ΩI == C 错误；D ．根据2U P R=可知，两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比是2212121211:::1:4U U P P R R R R === 实际功率之比为1：4；D 正确。
故选D 。
5．图示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器。
闭合开关S ，移动滑片P ，多次记录电压表示数U 和对应的电流表示数I ，则绘出的U -I 关系图象正确的是（ ）A ．B ．C ．D ．【答案】B【解析】 【详解】由图知，变阻器R 2 与R 1串联，电压表测的是R 2两端的电压，电流表测的是整个电路的电流，根据欧姆定律UI R=和串联电路的电压特点12U U U =+可得 12R U U IR =-U 、R 定值，则U 与I 的关系为一次函数，一次函数图为直线，且电流越大，滑动变阻器两端的电压越小，所以图像B 反应了上述关系。
故选B 。
6．如图所示的电路中，电源电压保持不变，R 1=2R 2，闭合S 、S 1，断开S 2时，电压表示数为5V ，闭合S 、S 2，断开S 1时，电压表示数为7V ，则R ：R 2为（ ）A ．3∶2B ．2∶3C ．7∶5D ．5∶7 【答案】A 【解析】 【分析】 【详解】当闭合S 、S 1，断开S 2时，R 1与R 串联，电压表测R 两端的电压；当闭合S 、S 2，断开S 1时，R 2与R 串联，电压表测R 两端的电压；由UI R=可得，两种情况下的电流之比 R R 12R R ===5V 7V=57U U I I U U R R''::::: 因电源的电压一定时，电流与电阻成反比，所以()()()()122122==2=57I I R R R R R R R R :+:++:+:整理可得2=32R R ::故选A 。
7．如图甲所示电路中，电源电压8V 且保持不变，标有“8V ，8W ”小灯泡与滑动变阻器串联，当滑片P 由A 端滑到B 端过程中，根据两电压表与电流表示数绘制出的U -I 图像，两图像交于Q 点，如图乙所示，下列说法正确的是（ ）A ．Q 点处滑动变阻器两端电压U >4VB ．Q 点处流过小灯泡的电流I <0.5AC ．Q 点处整个电路总功率P <4WD ．Q 点处小灯泡实际功率P 灯>2W【答案】D 【解析】 【详解】由甲可知，该电路是灯泡与电阻器串联，电压表V 1测灯泡L 电压，电压表V 2测变阻器R 的电压，二者电流相等，电流表测电流I 。
对甲电路进行动态分析可得，当滑片往A 移动，滑动变阻器R 电阻变小，电路电流变大，电压表V 1示数变大，电压表V 2示数变小。
A ． 从图中可以获得信息，Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等即I R =I L ，U R =U L灯泡与变阻器串联，所以二者电压之和等于电源电压，即U L +U R =8V所以U R = U L =4V故A 错误；B ． 设灯泡正常发光时的灯丝电阻为R L1，灯泡两端电压为4V 的时候灯丝电阻为R L2，R L1=2U P 额额=()28V 8W=8Ω灯泡L 的电阻在变化，随着电压增大，灯丝的温度变高，电阻变大。
电压减少时，灯丝温度较低，电阻较小，即：R L1>R L2，则：R L2<8Ω。
Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等。
所以Q 点时电流，I Q =L2U R '=L24V R >4V 8Ω=0.5A 故B 错误；C ． 由于I Q >0.5A ，所以此时电路总功率P Q =UI Q >8V ×0.5A=4W故C 错误； D ． 灯泡的实际功率P LS =UI L2=4V ×I L2>4V ×0.5A=2W故D 正确。
故选D 。
8．一灯泡标有“6V 6W”字样，其工作时I U-图像如图甲所示。
将小灯泡和标有“10Ω 1A”字样的滑动变阻器连接在图乙所示的电路中，电源电压恒定不变。
当滑片P最左端时，小灯泡恰好正常发光，电流表量程为0～3A，电压表量程为0～3V。
2020-2021备战中考物理一模试题分类汇编——欧姆定律综合及答案

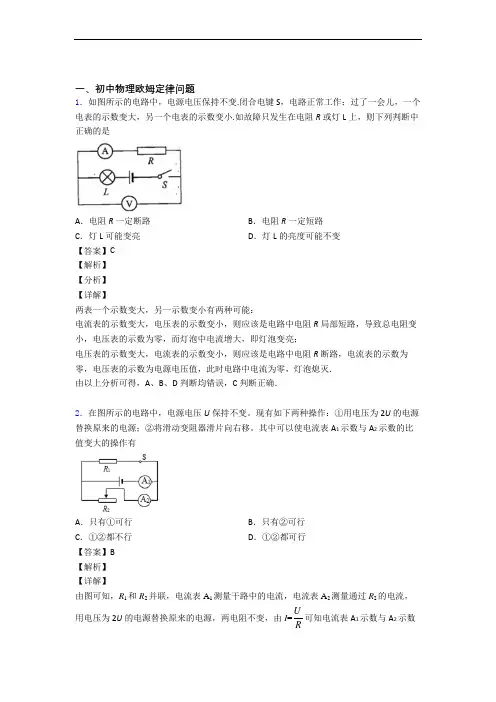

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．在图所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行； 并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A2示数的比值1211222212111UI I I R R I U I I I R R +==+=+=+， 将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变，21R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。
3．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W【答案】D【解析】【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。
2020-2021备战中考物理欧姆定律的计算问题综合题汇编含答案解析

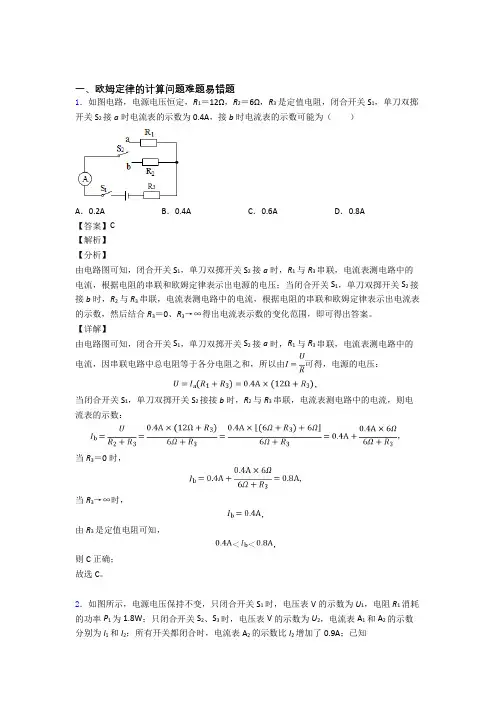

一、欧姆定律的计算问题难题易错题1．如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.4A，接b时电流表的示数可能为（）A．0.2A B．0.4A C．0.6A D．0.8A【答案】C【解析】【分析】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压；当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电流表的示数，然后结合R3＝0、R3→∞得出电流表示数的变化范围，即可得出答案。
【详解】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以由可得，电源的电压：，当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，则电流表的示数：，当R3＝0时，，当R3→∞时，，由R3是定值电阻可知，，则C正确；故选C。
2．如图所示，电源电压保持不变，只闭合开关S1时，电压表V的示数为U1，电阻R1消耗的功率P1为1.8W；只闭合开关S2、S3时，电压表V的示数为U2，电流表A1和A2的示数分别为I1和I2；所有开关都闭合时，电流表A2的示数比I2增加了0.9A；已知12:1:3U U =，12:4:1I I =，则（ ）A ．电阻R 2和R 3的比值为4:1B ．电阻R 1的阻值为20ΩC ．电源电压为20VD ．电流表A 1示数I 1为2.4A 【答案】BD 【解析】 【分析】 【详解】只闭合开关S 1时，等效电路图如图甲所示：；只闭合开关S 2、S 3时，等效电路图如图乙所示：；所有开关都闭合时，等效电路图如图丙所示：；A ．由图乙可知232312324 1U U R R R R I U I R R ++===所以2331R R =…① 故A 不符合题意；BC ．由图乙可知电压表测的是电源的电压，因为12:1:3U U =，所以由图甲可得11231 3R R R R =++ 即1232R R R =+…②由①②两式可得132R R =，所以22111123(1.8)W UP I R R R R R ===++即2116.2U R =…③由图乙、丙可知220.9A I I '=+即10.9A UR =…④ 由③④两式可得R 1=20Ω，代入④式可得U =18V ；故B 符合题意，C 不符合题意； D ．由图乙可得：电路的总电阻233331123333331334428R R R R R R R R R R R R ⨯====⨯=++所以111880.9A 2.4A3338U U U I R R R ===⨯=⨯= 故D 符合题意； 故选BD 。
2020-2021中考物理一模试题分类汇编——欧姆定律的计算问题综合附详细答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，定值电阻R 2=3Ω，滑动变阻器的最大阻值为R 。
将滑动变阻器的滑片P 移至右端，只闭合开关S 1，电压表V 1示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为0.4A ；再将滑动变阻器的滑片P 置于左端时，电压表V 1示数为U 1′，电压表V 2示数为U 2′。
已知U 1：U 1′=2：1，U 2：U 2′=1：3，以下说法不正确的是（ ）A ．R 的电阻为10ΩB ．当开关都闭合，电路消耗的最小功率为30WC ．电源电压为6VD ．只闭合开关S 1时，电路消耗的最大功率为7.2W 【答案】B 【解析】 【分析】 【详解】将滑动变阻器的滑片P 移至右端接入阻值最大，只闭合开关S 1时，三个电阻串联，电压表V 1测量电阻R 与定值电阻R 1两端电压，电压表V 2测量定值电阻R 2两端电压，电流表测量电路电流，此时111()U R R I =+ 2213Ω0.4A 1.2V U R I ==⨯=且012U U U =+再将滑动变阻器的滑片P 置于左端时接入阻值为零，此时112U R I '= 222U R I '=且012U U U ''=+已知U 1：U 1′=2：1，U 2：U 2′=1：3，联立可得11212232UU U U U U ''+=+=+U 1：U 2=4：1则电源电压为012255 1.2V 6V U U U U =+==⨯=1244 1.2V 4.8V U U ==⨯=故C 正确，C 不符合题意； 滑片P 置于左端时电路电流为2222233 1.2V 1.2A 3ΩU U I RR '⨯====即定值电阻R 1为1212222 1.2V2Ω1.2AU U R I I '⨯==== 则滑动变阻器的最大阻值为111111 4.8V 2Ω10Ω0.4AU U R R R I I =-=-=-= 故A 正确，A 不符合题意；只闭合开关S 1时，由P=UI 可知当滑片P 置于左端时接入阻值为零时，电路消耗功率最大，为26V 1.2A 7.2W P UI ===⨯故D 正确，D 不符合题意；当开关都闭合时，三个电阻并联，电路消耗功率为22122R R U U P R U '=++可知，当滑动变阻器的滑片P 移至右端接入阻值最大时，电路功率最小，为2226V 6V 6V 10Ω3()()()Ω2Ω33.6W P '=++=故B 错误，B 符合题意。
2020-2021物理一模试题分类汇编——欧姆定律的计算综合含答案

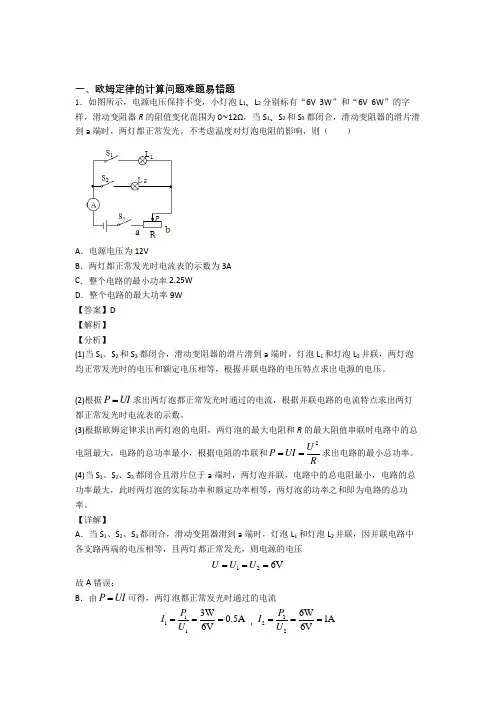

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。
2020-2021备战中考物理欧姆定律综合题附详细答案

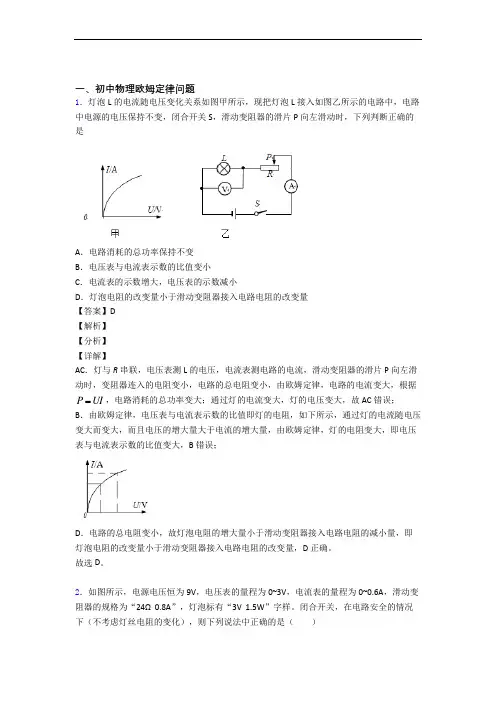

一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。
2020-2021中考物理一模试题分类汇编——欧姆定律的计算问题综合及答案解析
一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。
2．如图所示，电源电压保持不变，只闭合开关S 1时，电压表V 的示数为U 1，电阻R 1消耗的功率P 1为1.8W ；只闭合开关S 2、S 3时，电压表V 的示数为U 2，电流表A 1和A 2的示数分别为I 1和I 2；所有开关都闭合时，电流表A 2的示数比I 2增加了0.9A ；已知12:1:3U U =，12:4:1I I =，则（ ）A ．电阻R 2和R 3的比值为4:1B ．电阻R 1的阻值为20ΩC ．电源电压为20VD ．电流表A 1示数I 1为2.4A【答案】BD【解析】【分析】【详解】只闭合开关S 1时，等效电路图如图甲所示：；只闭合开关S 2、S 3时，等效电路图如图乙所示：；所有开关都闭合时，等效电路图如图丙所示：；A ．由图乙可知232312324 1U U R R R R I U I R R ++=== 所以233 1R R =…① 故A 不符合题意；BC ．由图乙可知电压表测的是电源的电压，因为12:1:3U U =，所以由图甲可得11231 3R R R R =++ 即1232R R R =+…②由①②两式可得132R R =，所以22111123( 1.8)W U P I R R R R R ===++ 即2116.2U R =…③由图乙、丙可知220.9A I I '=+即10.9A U R =…④ 由③④两式可得R 1=20Ω，代入④式可得U =18V ；故B 符合题意，C 不符合题意； D ．由图乙可得：电路的总电阻233331123333331334428R R R R R R R R R R R R ⨯====⨯=++111880.9A 2.4A 3338U U U I R R R ===⨯=⨯= 故D 符合题意；故选BD 。
2020-2021备战中考物理一模试题分类汇编——欧姆定律综合含答案
一、初中物理欧姆定律的实际应用问题1．如图所示电路中，R 为定值电阻闭合开关后当滑片P 在某两点之间滑动时电流表的示数变化范围是0.5~1.5A ，电压表的示数变化范围是3~6V 小丽通过推算，得出四个结论，错误的是（）A ．变阻器连入电路的电阻变化范围为2~12ΩB ．定值电阻R 的阻值为3ΩC ．实验中R 两端的电压变化范围为2V~4.5VD ．电路消耗的总功率的变化范围约为3.75W~11.25W【答案】C【解析】【分析】根据电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大。
【详解】A ．电流表示数变化范围是0.5~1.5A ，电压表的示数变化范围3~6V ，由欧姆定律可知滑动变阻器接入电路的阻值为min min max 3V 215A U R I .===Ω滑 max max min 6V 1205AU R I .===Ω滑 则变阻器连入电路的阻值变化范围为2Ω~12Ω，故A 正确，A 不符合题意；B ．由欧姆定律得，当电压表示数为3V 时，电源电压V 3V+1.5A U U IR R =+=⨯当电压表示数为6V 时，电源电压V 6V+0.5A U U IR R =+=⨯联立解得3R =Ω ，7.5V U故B 正确，B 不符合题意；C 、当电流表示数为0.5A 时，R 两端的电压1105A 315V U I R ..==⨯Ω=当电流表示数为1.5A 时，R 两端的电压2215A 345V U I R ..==⨯Ω=R两端的电压变化范围是1.5~4.5V，故C错误，C符合题意；D．电路消耗的最大电功率⨯P UI..==75V15A=11.25W最大最大电路消耗的最小电功率⨯==75V05A=3.75WP UI..最小最小则电路消耗的总功率的变化范围约为3.75W~11.25W，故D正确，D不符合题意；故选C。
2020-2021物理一模试题分类汇编——欧姆定律的计算问题综合及答案解析
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压为5V ，灯泡标有“3V 、1.5W ”字样，滑动变阻器R 的规格为“30Ω1A ”，定值电阻010ΩR =，电压表量程“0~3V ”，电流表量程为“0~0.6A ”。
在电路安全的情况下，下列判断错误的是（不计温度对灯丝电阻的影响）（ ）A ．灯泡L 正常发光时的电阻为6ΩB ．闭合开关1S S 、，断开开关2S 时，滑动变阻器R 允许接入电路的阻值范围是4~15ΩC ．闭合开关2S S 、，断开开关1S 时，该电路的最大电功率是0.625WD ．闭合开关2S S 、，断开开关1S 时，1min 定值电阻0R 消耗的电能最多是150J 【答案】BC 【解析】 【分析】 【详解】A ．由2U P UI R==可得，灯泡正常发光时的电阻()22L L L 3V 6Ω1.5WU R P === 故A 正确，不符合题意；B ．闭合开关1S S 、，断开开关2S 时，滑动变阻器R 与灯泡L 串联，电压表测R 两端的电压，电流表测电路中的电流，灯泡正常发光时的电流L L L 3V=0.5A 6ΩU I R == 因串联电路中各处的电流相等，且电流表量程为0～0.6A ，所以，电路中的最大电流I 大=0.5A ，此时滑动变阻器接入电路中的电阻最小，此时电路的总电阻5V =10Ω0.5AU R I ==总大 因串联电路中总电阻等于各分电阻之和，所以，变阻器接入电路中的最小阻值L 10Ω-6Ω=4ΩR R R =-=小总当电压表的示数U R =3V 时，电路中的电流最小，变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端电压L R 5V-3V=2V U U U '=-=此时电路中的电流L RL U UI R R '==小大即2V 3V 6ΩR =大解得：R 大=9Ω，所以，滑动变阻器的取值范围是4Ω～9Ω，故B 错误，符合题意； C ．闭合开关2S S 、，断开开关1S 时，滑动变阻器R 与R 0串联，电压表测R 两端的电压，电流表测电路中的电流，滑动变阻器的滑片移到最左端时，电路中的功率最大，最大功率为220(5V)==2.5W 10ΩU P R =大故C 错误，符合题意；D ．由C 可知，定值电阻R 0的最大功率是2.5W ，1min 定值电阻R 0消耗的电能最多是0= 2.5W 60s 150J W P t =⨯=大大故D 正确，不符合题意。
2020-2021备战中考物理一模试题分类汇编——欧姆定律的计算问题综合附详细答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω 【答案】D【解析】【分析】【详解】A ．电压表、电流表的位置互换前，从图中可以看到，电流从电源正极流出，流过开关S 1，然后分成两部分电流，一部分电流流过电阻R 1，流过电流表、开关S 2，最后回负极，另一部分电流流过电阻R 2，流过开关S 2，最后回负极；可知R 1、R 2是并联的，A 正确，不合题意；B ．由题意可知，电压表、电流表的位置互换前,这是一个并联电路，电压表并联在电阻R 1的两端，电压表的示数是3V ，根据并联电路中电压的规律可知，电源电压的大小是3V ，B 正确，不合题意；C ．由题意可知，电压表的示数是3V ，即电阻R 1的电压是3V ，流过电阻R 1的电流大小是0.3A ，根据U R I=可知，电阻R 1的阻值大小 1113V 10Ω0.3AU R I === 电阻R 1的阻值大小是10Ω，C 正确，不合题意；D ．将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，两电阻串联在电路中，电流表测串联电路的电流，根据U R I=可知，电路中的总电阻大小是 3V 15Ω0.2AU R I ===总 两电阻串联，电阻R 2的阻值大小是21-15Ω-10Ω5ΩR R R ===总电阻R 2的阻值大小是5Ω，D 错误，符合题意。
故选D 。
2．如图甲，滑动变阻器标有“20Ω 2A”，闭合开关S，滑动变阻器的滑片从最右端滑至某一位置时，小灯泡正常发光。
电流表示数与两电压表示数的关系图像如图乙。
下列说法中正确的是（）A．电源电压为12VB．小灯泡的额定功率为6WC．电路的总功率变化范围是7.5W〜15WD．小灯泡正常发光时，滑动变阻器连入电路的电阻为3Ω【答案】BCD【解析】【详解】A．从图甲可以看到，这是一个串联电路，电压表V2测的是电阻R0的电压，电压表V1测的是电阻R0和灯泡L的电压之和，当电流表的示数是0.5A时，滑动变阻器处于最右端，两电压表的读数是5V、3V，由于电压表V1的示数大于电压表V2的示数，所以15VU=、23VU=，滑动变阻器的电压是0.5A20Ω10VU IR==⨯=滑滑所以电源电压是15V10V15VU U U=+=+=滑电源A错误；B．由题意可知，当电路中电流是1.0A时，小灯泡正常发光，电压表V2的示数是6V，电压表V1的示数是12V，那么这时小灯泡的电压是12V-6V6VU==灯那么小灯泡的额定功率是6V1A6WP U I==⨯=灯灯灯B正确；C．电路的电流变化范围是0.5A到1A，那么电路的总功率最小是min min 15V0.5A7.5WP U I==⨯=电源电路的总功率最大是max max 15V1A15WP U I==⨯=电源所以电路的总功率变化范围是7.5W〜15W，C正确；D ．当小灯泡正常发光时，电路中电流是1.0A ，滑动变阻器连入电路的电阻两端电压是'15V -12V 3V U ==滑滑动变阻器连入电路的电阻为'''3V 3Ω1A U R I ===滑滑滑 D 正确。
2020-2021备战中考物理 欧姆定律的计算问题 综合题附详细答案
一、欧姆定律的计算问题难题易错题1．如图甲所示电路中，电源电压8V 且保持不变，标有“8V ，8W ”小灯泡与滑动变阻器串联，当滑片P 由A 端滑到B 端过程中，根据两电压表与电流表示数绘制出的U -I 图像，两图像交于Q 点，如图乙所示，下列说法正确的是（ ）A ．Q 点处滑动变阻器两端电压U >4VB ．Q 点处流过小灯泡的电流I <0.5AC ．Q 点处整个电路总功率P <4WD ．Q 点处小灯泡实际功率P 灯>2W【答案】D【解析】【详解】 由甲可知，该电路是灯泡与电阻器串联，电压表V 1测灯泡L 电压，电压表V 2测变阻器R 的电压，二者电流相等，电流表测电流I 。
对甲电路进行动态分析可得，当滑片往A 移动，滑动变阻器R 电阻变小，电路电流变大，电压表V 1示数变大，电压表V 2示数变小。
A ． 从图中可以获得信息，Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等即I R =I L ，U R =U L灯泡与变阻器串联，所以二者电压之和等于电源电压，即U L +U R =8V所以U R = U L =4V故A 错误；B ． 设灯泡正常发光时的灯丝电阻为R L1，灯泡两端电压为4V 的时候灯丝电阻为R L2，R L1=2U P 额额=()28V 8W =8Ω灯泡L 的电阻在变化，随着电压增大，灯丝的温度变高，电阻变大。
电压减少时，灯丝温度较低，电阻较小，即：R L1>R L2，则：R L2<8Ω。
Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等。
所以Q 点时电流，I Q =L2U R '=L24V R >4V 8Ω=0.5A 故B 错误；C ． 由于I Q >0.5A ，所以此时电路总功率P Q =UI Q >8V ×0.5A=4W故C错误；D．灯泡的实际功率P LS=UI L2=4V×I L2>4V×0.5A=2W故D正确。
