双管正激电源，这些问题点不容忽视！希望可以帮到更多的电源工程师，少走弯路，由于工作很忙，回复会滞后，我会抽时间回复大家提出的问题，只要能帮到各位，就是对我最大的安慰。

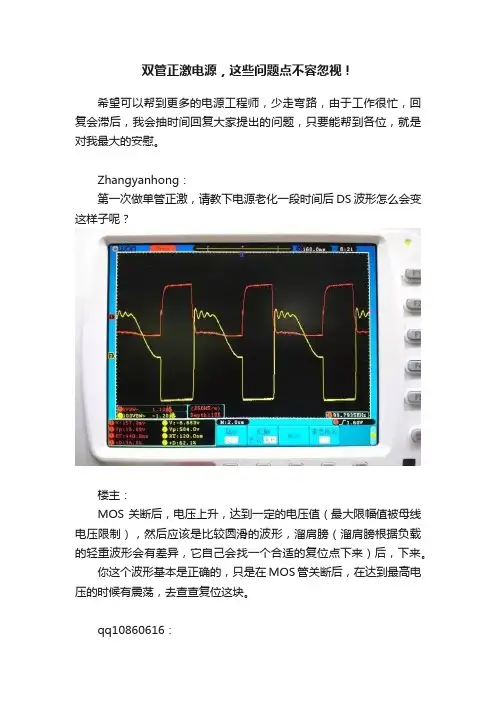

Zhangyanhong：第一次做单管正激，请教下电源老化一段时间后DS波形怎么会变这样子呢？楼主：MOS关断后，电压上升，达到一定的电压值（最大限幅值被母线电压限制），然后应该是比较圆滑的波形，溜肩膀（溜肩膀根据负载的轻重波形会有差异，它自己会找一个合适的复位点下来）后，下来。
你这个波形基本是正确的，只是在MOS管关断后，在达到最高电压的时候有震荡，去查查复位这块。
qq10860616：当年我用双管正激做过一款500W的电源。
低压大电流的。
选这个结构是因为这种结构有个先天性优势就是，永远不会像半桥全桥那样出现上下管同态导通就炸机的风险。
本人认为，如果是一些需要可靠性很高的电源，我觉得双管正激非常不错。
选这个拓扑来做，也是想试试我没有做的拓扑。
另外就是，所有的电源结构的MOS波形，我最喜欢看的就是正激的那个带着馒头一样波形。
我来听听楼主对正激结构的一些宝贵经验。
学习学习！楼主：你说的很对，双管正激最大的特点就是不会“炸鸡”，我一般100W-500W都用双管正激拓扑，而不用推挽半桥这类的，当然他们也有他们的特殊场合以及用途（LLC拓扑暂且不再本帖子内涉及）。
先上双管正激拓扑示意图：今天抽点时间，讲一个正激电感和变压器的设计，这是正激拓扑电路里的“心脏”。
说明：此部分只是个例子，只为说明计算步骤等等，这个例子也不是双管正激的例子。
大家不要在纠结最大占空比为啥0.6了正激变压器的设计，需要注意一点，需要计算最低输入和最高输入两次。
Gongchangsheng：你好，楼主，有几个问题想请教一下：1.第一张图上，因为放电电流等于充电电流，所以可以得到，Vo=Vs * D，对于这里我根据你说的来推导得出的是Vo=Vs *【D/（1-D）】，请问楼主我错在哪里了？我想不明白。

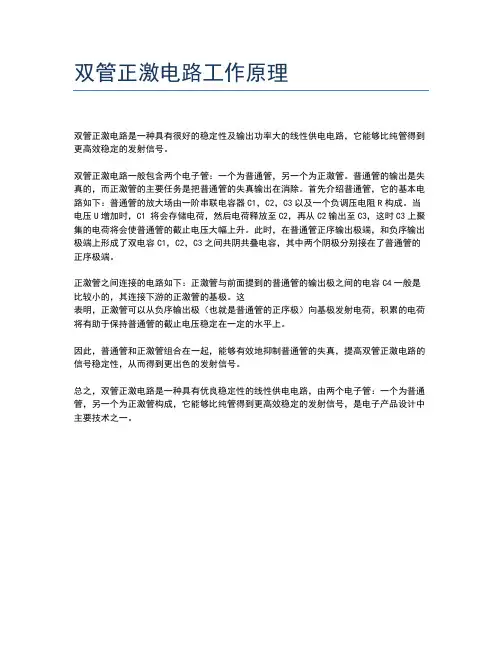

双管正激电路工作原理
双管正激电路工作原理
双管正激电路是一种具有很好的稳定性及输出功率大的线性供电电路，它能够比纯管得到更高效稳定的发射信号。
双管正激电路一般包含两个电子管：一个为普通管，另一个为正激管。
普通管的输出是失真的，而正激管的主要任务是把普通管的失真输出在消除。
首先介绍普通管，它的基本电路如下：普通管的放大场由一阶串联电容器C1，C2，C3以及一个负调压电阻R构成。
当电压U增加时，C1 将会存储电荷，然后电荷释放至C2，再从C2输出至C3，这时C3上聚集的电荷将会使普通管的截止电压大幅上升。
此时，在普通管正序输出极端，和负序输出极端上形成了双电容C1，C2，C3之间共阴共叠电容，其中两个阴极分别接在了普通管的正序极端。
正激管之间连接的电路如下：正激管与前面提到的普通管的输出极之间的电容C4一般是比较小的，其连接下游的正激管的基极。
这
表明，正激管可以从负序输出极（也就是普通管的正序极）向基极发射电荷，积累的电荷将有助于保持普通管的截止电压稳定在一定的水平上。
因此，普通管和正激管组合在一起，能够有效地抑制普通管的失真，提高双管正激电路的信号稳定性，从而得到更出色的发射信号。
总之，双管正激电路是一种具有优良稳定性的线性供电电路，由两个电子管：一个为普通管，另一个为正激管构成，它能够比纯管得到更高效稳定的发射信号，是电子产品设计中主要技术之一。
双管正激电路
双管正激电路一、引言双管正激电路是一种常见的电子电路，主要用于驱动高频输出变压器。
本文将详细介绍双管正激电路的原理、特点、设计方法以及应用领域。
二、原理及结构双管正激电路由两个晶体管、变压器、输入电源和负载组成。
其中，晶体管分别作为开关管和工作管，变压器用于实现电压转换，输入电源提供电能，负载接收输出信号。
2.1 开关管开关管通常采用功率MOS管或者开关型晶体管，其主要功能是控制输出信号的开关。
开关管通过控制输入电压的高低来切换工作状态，实现输出信号的开关。
2.2 工作管工作管一般采用功率晶体管，其主要功能是放大输出信号，并将其传输给负载。
工作管在开关管切换状态时，接收开关管产生的信号，并进行相应的幅度放大。
2.3 变压器变压器是双管正激电路中的重要组成部分，其作用是实现电压转换。
变压器将输入电源提供的电能进行变压缩放，并输出给工作管放大。
变压器的设计应充分考虑电路的功率、频率等参数，以实现较高的转换效率。
三、特点及优势双管正激电路在实际应用中具有以下特点和优势：3.1 高效率双管正激电路通过合理匹配开关管和工作管，可以实现较高的转换效率。
其设计原理使得功率能够得到充分利用，从而达到较高的能量转换效率。
3.2 输出稳定双管正激电路通过开关管的控制，可以实现输出信号的开关，从而使得输出信号更加稳定。
输出稳定是电路工作的一项重要指标，对于许多应用场景非常关键。
3.3 适用范围广双管正激电路可以适用于多种应用领域，例如电源供应、驱动电路等。
其设计灵活性强，可以根据实际需求进行优化和调整，满足不同场景的要求。
3.4 成本低廉由于双管正激电路采用的器件和元器件成本较低，生产和应用成本相对较低。
这使得双管正激电路在实际应用中具有一定的竞争优势。
四、设计方法4.1 选择晶体管在设计双管正激电路时，需要根据实际需求选择合适的晶体管。
晶体管的参数包括最大电流、最大功率、开关速度等，这些参数对电路的性能有着重要的影响。

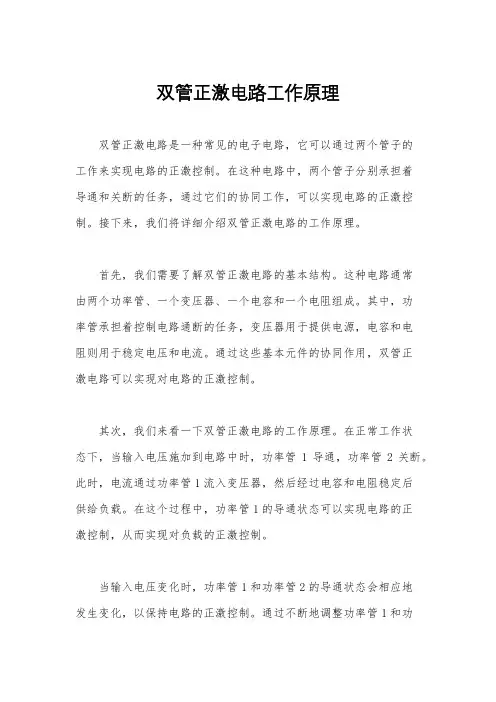

双管正激电路工作原理
双管正激电路工作原理双管正激电路是一种常见的电子电路，它可以通过两个管子的工作来实现电路的正激控制。
在这种电路中，两个管子分别承担着导通和关断的任务，通过它们的协同工作，可以实现电路的正激控制。
接下来，我们将详细介绍双管正激电路的工作原理。
首先，我们需要了解双管正激电路的基本结构。
这种电路通常由两个功率管、一个变压器、一个电容和一个电阻组成。
其中，功率管承担着控制电路通断的任务，变压器用于提供电源，电容和电阻则用于稳定电压和电流。
通过这些基本元件的协同作用，双管正激电路可以实现对电路的正激控制。
其次，我们来看一下双管正激电路的工作原理。
在正常工作状态下，当输入电压施加到电路中时，功率管1导通，功率管2关断。
此时，电流通过功率管1流入变压器，然后经过电容和电阻稳定后供给负载。
在这个过程中，功率管1的导通状态可以实现电路的正激控制，从而实现对负载的正激控制。
当输入电压变化时，功率管1和功率管2的导通状态会相应地发生变化，以保持电路的正激控制。
通过不断地调整功率管1和功率管2的导通状态，双管正激电路可以实现对电路的稳定控制，从而实现对负载的稳定控制。
双管正激电路的工作原理非常简单易懂，但在实际应用中需要注意一些问题。
首先，需要合理选择功率管、变压器、电容和电阻的参数，以确保电路能够正常工作。
其次，需要注意功率管的导通和关断时间，以避免电路出现过载或短路情况。
最后，需要注意电路的绝缘和散热工作，以确保电路的安全可靠。
总之，双管正激电路是一种常见的电子电路，它通过两个功率管的协同工作实现对电路的正激控制。
在实际应用中，我们需要深入理解其工作原理，并注意一些关键问题，以确保电路能够稳定可靠地工作。
希望本文对您有所帮助，谢谢阅读！。
双管正激变换器的小信号分析
= =
ˆ d ( s )=0
DTs , Lm
1 . 1 + sL / R + s 2 LC
3.正激变换器的传递函数 正激变换器的传递函数 由以上的三个方程，可以得到以下的结果： 1）系统的控制到输出 的传递函数：
i (t )
Ts
= ic ( t )
Ts
− ma dTs − 0.5dm1dTs
−0.5dm21dTs − 0.5(1 − 2 d ) m22 (1 − 2 d )Ts
其中，
m =vg / Lm +(vg / n−v)/(nL), 1 m21 =vg / Lm +v/ nL, m =v/(nL) 22
) L )× t
输 入 等 效 电 流 ： g = i m + i L /n i
图2 0~dTs时间段的状态及主要电流的波形
1.双开关正激变换器稳态分析 双开关正激变换器稳态分析 （2）dTs~2dTs时间段变换器工作在如图3左所示的状 态，图3右是其主要的波形。这个时间段电流得主要关系 式如下：
图5 输入电流等效平均值与 控制电流之间的关系
2.双开关正激变换器电流环的小信号模型 双开关正激变换器电流环的小信号模型 为了建立系统的小信号模型， 1）引入小信号波动：
) ) ) i ( t ) T = I + i ( t ) , ic ( t ) T = IC + ic ( t ) , d = D + d ( t ) , s s ) ) ) m1 = M1 + m1 ( t ) , m21 = M 21 + m21 ( t ) , m22 = M22 + m22 ( t ) ) ) ) ) i ( t ) = im ( t ) + iL ( t ) / n, m1 ) ) ) 其中， = vg / Lm + (vg / n − v ) /(nL), ) ) ) ) ) m21 = vg / Lm + v /(nL), m22 = v /(nL),
双管正激电路工作原理
双管正激电路工作原理双管正激电路也被称为双开关正激电路，是一种常见的开关电源电路，用于将输入电压变换为稳定输出电压的电路。
它具有简单、高效、成本低廉等优点，在诸如计算机、通信设备、电器等领域广泛应用。
双管正激电路基本原理:双管正激电路由两个功率开关管（也称为开关管或肖特基二极管）组成，通常一对开关管由正激控制芯片负责驱动。
其中，一个开关管用于控制输入电压的正半周，另一个开关管则用于控制输入电压的负半周。
这样，通过不断地交替开关这两个开关管，可以将输入电压进行有效的变换和整流，从而得到稳定的输出电压。
双管正激电路主要包含以下几个关键部分：1. 输入滤波器（LC滤波器）: 输入滤波器主要用于对输入电压进行滤波和去除高频噪声，确保电路内部工作时电压稳定恒定。
通常，输入滤波器由电感（L）和电容（C）组成，电感对高频信号具有阻断作用，而电容则用于对输入电压进行储能。
2. 变压器: 变压器是双管正激电路中必不可少的组成部分。
它用于将输入交流电压经过变换，得到合适的输入电压，通常是较高的交流电压。
变压器的设计需要满足功率传输和电压转换的要求。
3. 开关管: 开关管是双管正激电路的核心部件，其作用是将输入电压进行切割和调整，以实现输出电压的稳定。
开关管需要能够承受较高的电压和电流，并具有快速的开关速度，以确保电路的正常工作。
4. 输出滤波器（LC滤波器）: 输出滤波器主要用于去除开关过程中产生的高频噪音和纹波，使输出电压更加稳定。
输出滤波器通常由电感和电容组成，类似于输入滤波器。
5. 反馈控制回路: 反馈控制回路用于控制输出电压的稳定性。
它通过监测输出电压并将信息反馈给正激控制芯片，对开关管的开关时间和频率进行调整，以保持输出电压在设定范围内。
双管正激电路的工作过程如下：1. 输入交流电压经过变压器变换后，得到较高的交流电压。
2. 经过输入滤波器的滤波和去噪后，交流电压被转换为稳定的直流电压。
3. 根据正激控制芯片的控制信号，两个开关管交替地进行开关操作。
双管正激无损吸收电路上下管波形不对称问题分析
ZXD2400（V3.0）开关整流器DC/DC变换上下管波形不对称问题分析在ZXD2400（V3.0）开关整流器的调试过程中，后级DC/DC变换电路采用了无损吸收的双管正激电路，其电路形式如下：图1. 带无损吸收电路的DC/DC电路拓扑图双管正激电路有着较高的可靠性，这种形式的无损吸收电路对改善上下功率管的开关轨迹也有较好的效果。
下面先分析一下电路的工作过程：工作过程分析设电路的起始工作状态为开关管关断，变压器副边处于续流状态。
此时上下管子同时开通，那么电路会经历以下几个过程阶段1．管子开通的瞬间其结电容既可发电到零，410V的直流母线电压加在由C23、VD30、L5、VD29、C22组成的谐振网络上形成串联谐振，由于二极管VD29、VD30的反向阻断作用使得最终的谐振结果是C23、C22上的电压保持在410V的母线电压。
阶段2．上下管开通，变压器原边流过电流向负载提供能量阶段3. 经过占空比D的导通之后功率管开始关断，由于此时变压器原边仍流过负载电流，因此在关断初期由这个负载大电流给C22、C23以及管子的结电容线性充放电，在此过程中始终保持下管结电容上的电压和C22上电压之和为410V同样上管结电容上电压与C23上电压之和为410V，同时变压器原边绕组上电压相应下降。
由于负载大电流的线性充放电作用这个阶段维持时间很短，其结果为上下管结电容、C22、C23上电压均为205V左右。
阶段 4. 从这一时刻起由于变压器原边电压已经下降到零因此副边续流二极管开始导通其电流逐渐增大，同时整流二极管上电流逐渐减小，在这一阶段整流与续流二极管同时导通，变压器副边电压钳位在零，而在变压器原边励磁电感上电压也保持在零，变压器的漏感与结电容、吸收电容谐振，功率管上电压以正弦形式继续升高、吸收电容C22、C23上的电压相应减小以维持其和为410V。
当原边电流由负载电流谐振下降到励磁电流后副边整流二极管关断结束换流。
