峰值检测电路
院系：机械工程学院__________ 名称：模拟电子技术基础课程设计题目峰值检测电路__________ 班级：测控技术与仪器091201学号： _________________________________ 学生姓名： ___________•________________ 指导教师： ___________•________________ 设计周数：一周日期：2011年12月28日、八—前言现代生活有哪些离得开电子技术？几乎没有。
电子技术在不断完善我们的生活，服务于我们，所以掌握电子技术具有很大的好处。
经过一学期的模拟电子技术的学习，我们已掌握了它的基础。
理论服务于实践，我们有必要通过一定的模拟电子实习来证明自己的收获。
本设计为峰值检测电路，组成部分为波形输入部分，峰值检测部分和峰值显示输出部分。
设计的目的就是检测输入波形的最大值。
设计原理也简单易懂，但对于最初的要求已经达到，且误差较小。
设计匆忙，定有不足，希望老师不吝赐教。
设计者年12 月28 日2011目录一、设计内容 (5)1.1设计目的 (5)1.2设计要求 (5)1.3设计方框图 (6)二、理论分析 (6)三、电压峰值检测电路 (7)3.1峰值检测的概念(7)3.2峰值检测原理( 8)四、理论计算( 10)五、仿真结果及分析(11)5.1仿真过程( 11 )5.2调试与故障检测(13)六、设计总结( 13)七、心得体会(13)八、参考文献 (14)九、总的电路图 (15)十、元器件清单 (16)一、设计内容1.1 设计目的1.使学生在学完了《模拟电子技术》课程的基本理论，基本知识后，能够综合运用所学理论知识、拓宽知识面，系统地进行电子电路的工程实践训练，锻炼动手能力，培养工程师的基本技能，提高分析问题和解决问题的能力。
2.熟悉集成电路的引脚安排，掌握各芯片的逻辑功能及使用方法，了解面包板结构及其接线方法，了解峰值运算电路的组成及工作原理。
3.培养独立思考、独立准备资料、独立设计规定功能的数字时钟系统的能力。
4.培养书写综合设计实验报告的能力1.2 设计要求设计一个峰值运算电路，使其能够将输入信号的峰值显示出来1.3设计方框图\7峰值显示输出《」峰值检测图i设计方框图二、理论分析波形引入波形引入部分较为简单，在电路的开始加入一个波形发生器即可，注意波形发生器的引入方法。
最好加入一个能产生不规则波形的波形发生器，这样检测到的峰值就是不断变换的，若引入的时正弦波，则检测显示的结果就是一条直线图2波形引入部分电路三、电压峰值检测电路3.1峰值检测的概念峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
峰值检测电路（PKD Peak Detector ）的作用是对输入信号的峰值进行提取，产生输出V = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
就是要对信号的峰值进行采集并保持。
其效果如下如（MS画图工具绘制）：3.2峰值检测原理：峰值检测的基本原理很简单，通过一个简单的电压跟随器，正相输入信号，输出直接接反相，这样输出的值就是输入值。
若在输出与波形检测部分并接一电容，当波形值增加时，显示部分能指示出这一增加过程，同时电容也在充电，电容的电压不断增加。
当波形的峰值下降时，由于电容已充电，这是波形显示部分显示的是电容记录的最大值为了防止电容电压下降，在电容与电压跟随器之间加一二极管。
由于二极管的的单向导通性，二极管的电压不会“流失”这样就能保证显示部分记录的就是输入波形的最大值。
即“遇增增，遇减不变”简单的峰值检测电路如下所示:图5峰值检测电路1经过以上的简单描述，其实我们已经可以将峰值检测器分成几个模块:(1)模拟峰值存储器，即电容器;(2) 单向电流开关，即二极管；(3) 输入输出缓冲隔离，即运算放大器；(4) 电容放电复位开关(这部分非必须，如：如果电容值选取合 适，两次米样时间间隔较大)。
经改进，选择用下面的原理图，前面的一个电压跟随器分析同上， 后面一个电压跟随器是利用了其输入阻抗无穷大， 输出阻抗为零的特 点，就相当于电容C1不能通过后面的电路放电，这样就保证了峰值 的不变。
改进后方案：四、理论计算1、 理论计算过程较为简单，为了使反应灵敏一些，电容选择较小一 些，本例中选的是1UF 的电容。
2、 连接两个电压跟随器的电阻选择 20k Q 。
3、假设输入电压不断增大，则 D2导通，则电容C1继续充电，输出图6峰值检测电路2电压就是C1上电压，也将增大；若输入电压减小，由于 D2截止，则新输入的新号不会送到输出，输出还是以前保留地最大值，即 C1上 的电压值。
此时由于输出电压大于输入电压， D1导通，3处电压即是 输出电压，这样可以保持 C1上电压不会下降，即保证了峰值的稳定 显示。
五、仿真结果及分析5.1仿真过程 通过理论分析我们如果不方便直接做成实物的话，那么可以采用Multisim 软件进行仿真，将可以得到理论分析相近的结果。
那么 根据仿真原理图，得以下仿真结果图：（1）方案一峰值检测电路的仿真结果 不足之处，那么导致这样结果的原因就是因为普通二极管存在着导通 电压压降，使得输出电压无法跟输入电压匹配，从导致误差的存在，上图检测的误分析理论原理图可以得到与以上波形图相似的误差, 电路存在着图7简单峰值检测电路仿真波形图差主要来自与二极管的正向导通电压降改进的目的是想要消除二极管上的压降，因此就用“超级二极管”代替简单二极管，从而减小误差。
或者从方案二的比较中可以看出，用电压跟随器更能起到电压输入与输出的匹配问题。
（2）改进后峰值检测的仿真结果图8方案二峰值检测电路仿真波形图这个波形就很完善，而且基本上没什么误差。
通过两个电压跟随器的连接，达到了减小误差的效果，第二个电压跟随器利用其输入阻抗无穷大的特点，起到了防止电容器放电带来的误差，第一个电压跟随器并接一个二极管起到了输出与输入电压的跟随效果，使电路消除了反应速度慢的特点。
再将放大后的电压直接引入示波器的另一输入端，与峰值显示进行比较，以验证峰值测试是否准确。
如下图所示5.2 调试与故障检测测试步骤：(1)接电源。
由于芯片的工作电压为± 5V 电压，所以千万要保证电压数值的正确，防止芯片烧坏。
(2)接被测电压源。
课程设计要求的被测范围为0-10mV电压的幅值，故我们设置的电压为交流电压信号，峰值为8mV频率定为1KHZ(仿真和实物实验知道当频率过高和过低实验误差相当大) 。
(3)打开电源开关和信号源的开关，电路工作正常。
调节信号源的电压峰峰值和频率，看看数码管显示的数值是不是符合理论分析的要求。
当电路不能正常工作时，首先用手触摸芯片是不是发热，判断芯片是不是由于电压不正常烧坏。
当芯片正常工作时候，观察电路的导线是不是断开，由于是节省时间用导线连接而不是焊接的，导线容易脱落，使用时注意小心。
六、设计总结峰值检测电路主要包括信号跟随，信号保持，信号复位等。
即当输入信号增大时，电路对其采样，并使输出能够很好的跟随输入；当输入信号减小时，电路进入保持阶段，即保持前一个峰值并输出；当输入电压再次大于此保持电压时，电路继续跟踪输入进行采样；当复位信号到来时，电容放电，然后开始采样保持到下一周期。
能过电容和二极管，0P搭接成的电压跟随器，可以很好的对测量信号进行峰值保持，然后送给信号处理电路进行分析。
峰值保持器为较高频率的信号采样提供了一个很好的解决方案，具有很高的工业实用价值。
本电路结构简单，易于实现，成本较低，可以作为测量登记表中的一个模块，提高登记表的准确性和灵敏性。
七、心得体会1.通过对各元器件的引脚功能、真值表的分析、并设计其原理图，且利用电子电路计算机进行仿真使得学习研究电子技术变得更加简单、直观，学习效果进一步提高，带动了学习的积极性。
2.通过学习使自己对课本上的知识能够应用于实际，使得理论与实际相结合，加深了对课本上知识的理解，并能够利用到图书馆查阅资料，增加了许多课本以外的知识，且实习也锻炼了我个人的动手能力，通过书写电子密码锁论文同时也锻炼了我的文字表达能力。
3.自学的能力有了很大的提高。
另外。
我承认我参考了很多资料，一是我没有那么大的创新能力，二是我觉得资源可以共享，但必须要消化吸收在创新。
对于参考的资料我已列入到参考文献中，希望没有造成侵权行为。
4.最后特别感谢一下指导老师郭宏老师，百忙之中还抽空来负责指导我们，不甚感激。
八、参考文献1、《multisim10 电路仿真及应用》张新喜等著机械工业出版社2、《模拟电子技术基础》毕满清等著电子工业出版社3、《multisim2001 及其在电子设计中的应用》蒋卓勤等著西安电子科技大学出版社4、《电路计算》童梅著清华大学出版社5、《电路设计与仿真》杨欣等著清华大学出版社6、《multisim10 电路设计及应用》王冠华著国防工业出版社7、《电子电路设计》赵家贵主编中国计量出版社九、总的电路图图9 电路总图十、元器件清单。
峰值检测电路分析
峰值检测电路分析1.输入信号2.整流电路：将输入信号变为全波整流信号。
常用的整流电路有半波整流电路和全波整流电路。
半波整流电路只保留输入信号的正半周期，而全波整流电路则保留了整个输入信号的周期。
3.低通滤波器：对整流信号进行平滑处理，去除高频噪声。
低通滤波器可以使用RC电路或者操作放大器构成的积分电路。
4.峰值检测器：通过比较器来获得输入信号的峰值。
比较器的输出信号即为输入信号的峰值。
具体的工作原理如下：1.输入信号经过整流电路，得到全波整流信号。
整流电路可以选择半波整流电路或全波整流电路，根据实际需要来选择。
2.全波整流信号经过低通滤波器，得到平滑的直流信号。
低通滤波器通过控制元件（如电容或电阻）来实现对高频信号的滤除，只保留直流分量。
3.平滑的直流信号经过比较器，得到输入信号的峰值。
比较器的输出信号为高电平表示输入信号大于设定阈值，为低电平表示输入信号小于设定阈值。
因此比较器的输出信号即为输入信号的峰值。
1.整流电路的选择：根据实际需要选择半波整流电路或全波整流电路。
半波整流电路更简单，但是只能保留输入信号的正半周期。
全波整流电路可以保留整个输入信号的周期，但是设计和实现较为复杂。
2.低通滤波器的设计：根据需要选择合适的滤波器类型和参数。
滤波器的截止频率确定了平滑程度，如果截止频率太低会导致响应时间变慢，如果太高则无法滤除高频噪声。
3.比较器的选择：比较器需要选择具有合适的阈值和响应时间的器件。
阈值的选择需要根据输入信号的幅值范围来确定，响应时间的选择需要根据应用场景的要求来确定。
总的来说，峰值检测电路是一种非常实用的电路，在许多领域中都有广泛的应用。
通过合理的设计和选择电路元件，可以很方便地实现输入信号的峰值检测功能。
精密峰峰值检测电路
精密峰峰值检测电路
精密峰峰值检测电路电原理图如图1所示。
图1 精密峰峰值检测电路
峰值检波的原理
交流信号从TL084引脚3输入，根据运放的虚短法则引脚2具有与引脚3同样的波形；U1B 是电压跟随器，引脚7的电压幅值与电容C1上的电压相同（加一级跟随的作用是用这个跟随器提供电流支持）。
当引脚3的电压大于电容C1电压时，电阻R2上产生压降，电流从左到右。
根据运放的虚断法则引脚2不能提供电流，并且D2反偏也不会导通。
为了维持平衡只有提升R2右端的电压（既是电容C1的电压），这个充电电流从U1A的引脚1经过D1进行。
当引脚3的电压低于电容C1电压时，电阻R2上产生压降，电流从右到左。
根据运放的虚断法则引脚2不能提供电流，则这个电流只有经过D2进入U1A。
由于电压跟随器输出电压与电容C1上的电压相同，二极管D1截止，电容不能导过D1放电，电压得到保护。
电容C1有一个放电电阻R1，RC的放电时间常数τ为100ms，1S后如果没有脉冲过来则放电到电压0V。
峰峰值检测波形如图2所示。
图2 精密峰峰值检测电路工作电压波形。
【模块电路】09峰值检测电路解析
【模块电路】峰值检测电路
一、实验目的
1、了解峰值检测的原理及改进措施
2、学会设计高性能的峰值检测电路
二、实验原理
1、略
三、实验步骤
1．基本电路的观察
组成实图4.8所示的基本电路，用示波器的
一个通道观察输入电压V i，用数字电压表(DC)
和示波器的另一通道观测输出电压V o(选择DC
通道还是AC 通道?)。
完成下列测量：
(1) 输入V i = 3V（峰值），f = 5kHz，测量V o。
(2) 输入5kHz 信号，测量V i与V o的关系。
V i的峰值由0.1V 变到3V, 作V o V i曲线，注意V o与V i 之间是否是线性关系，特别注意V i 峰值较小时(例如小于0.7 V)的情况。
提示：V i的峰值小于1V 时，要用衰减器对信号发生器的输出进行衰减。
(3) 保持输入电压为较大值(例如峰值为3V)，使其频率由1Hz 变为3MHz，作V o f曲线，并利用示波器观察记录V o在50Hz、5kHz 和50kHz 频率点的波形。
2．改进电路的观测与设计
设计一个较完善的峰值检测器电路，参见
实图4.7。
(1) 完成以上三项测量并对测量结果进
行分析比较，说明得出哪几个结论。
(2) 输入频率为5kHz 的正弦信号，记录
在输入信号一个周期中的各个时间段，实图4.7中V i、V o 的波形，以及二极管D2 和D3 两端的波形，注意它们之间的时序关系，说明放大器工作状态的变化情况。
论述该电路已改进了哪些，还有哪些有待改进?。
峰值检测电路
一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出V o = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。
（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图（T INA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。
通过简单仿真（输入正弦信号5kHz,2 Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。
而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。
既然要改进，首先要分析不足。
上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。
但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V二极管）。
峰值检测电路放电电路引人高频干扰的问题

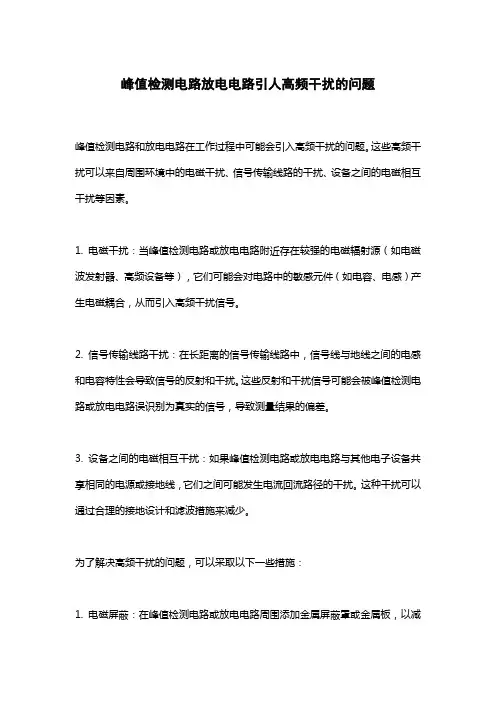

峰值检测电路放电电路引人高频干扰的问题
峰值检测电路和放电电路在工作过程中可能会引入高频干扰的问题。
这些高频干扰可以来自周围环境中的电磁干扰、信号传输线路的干扰、设备之间的电磁相互干扰等因素。
1. 电磁干扰：当峰值检测电路或放电电路附近存在较强的电磁辐射源（如电磁波发射器、高频设备等），它们可能会对电路中的敏感元件（如电容、电感）产生电磁耦合，从而引入高频干扰信号。
2. 信号传输线路干扰：在长距离的信号传输线路中，信号线与地线之间的电感和电容特性会导致信号的反射和干扰。
这些反射和干扰信号可能会被峰值检测电路或放电电路误识别为真实的信号，导致测量结果的偏差。
3. 设备之间的电磁相互干扰：如果峰值检测电路或放电电路与其他电子设备共享相同的电源或接地线，它们之间可能发生电流回流路径的干扰。
这种干扰可以通过合理的接地设计和滤波措施来减少。
为了解决高频干扰的问题，可以采取以下一些措施：
1. 电磁屏蔽：在峰值检测电路或放电电路周围添加金属屏蔽罩或金属板，以减
少外部电磁辐射对电路的影响。
2. 滤波器：在电源输入端或信号线上添加适当的滤波器，以降低高频噪声的传输。
3. 接地设计：合理设计接地布局，确保良好的接地连接，减少回流路径引起的互相干扰。
4. 使用抗干扰元件：选择具有抗高频干扰特性的元件，如峰值检测电路中使用抗干扰电容等。
5. 屏蔽线路和分离布局：对于敏感信号线路，采用屏蔽线缆并保持与其他线路的距离，以减少干扰。
总之，通过合理的设计和采取适当的抗干扰措施，可以有效地减少峰值检测电路和放电电路受到的高频干扰，提高测量的准确性和可靠性。
峰值检测电路分析
峰值检测电路(二)1．基本得峰值检测电路本实验以峰值检测器为例, 说明可利用反馈环改进非线性得方法。
峰值检测器就是用来检测交流电压峰值得电路, 最简单得峰值检测器依据半波整流原理构成电路。
如实图4、１所示, 交流电源在正半周得一段时间内, 通过二极管对电容充电，使电容上得电压逐渐趋近于峰值电压。
只要RC 足够大,可以认为其输出得直流电压数值上十分接近于交流电压得峰值。
图4、1 简单峰值检测电路这种简单电路得工作过程就是, 在交流电压得每一周期中, 可分为电容充电与放电两个过程。
在交流电压得作用下, 在正半周得峰值附近一段时间内, 通过二极管对电容 C 充电,而在其它时段电容 C 上得电压将对电阻 R 放电。
当然,当外界交流电压刚接上时,需要经历多个周期, 多次充电, 才能使输出电压接近峰值。
但就是，困难在于二极管就是非线性元(器）件，它得特性曲线如实图4、2所示。
当交流电压较小时,检测得得直流电压往往偏离其峰值较多。
图4、2 二极管特性曲线这里得泄放电阻Ｒ，就是指与 C 并联得电阻、下一级得输入电阻、二极管得反向漏电阻、以及电容及电路板得漏电等效电阻。
不难想到，放电就是不能完全避免得。
同时, 适当得放电也就是必要得。
特别就是当输入电压变小时, 通过放电才能使输出电压再次对应于输入电压得峰值。
实际上, 检测器得输出电压大小与峰值电压得差别与泄放电流有关。
仅当泄放电流可不计时, 输出电压才可认为就是输入电压得峰值。
用于检测仪器中得峰值检测器要求有较高得精度。
检测仪器通常 R 值很大,且允许当输入交流电压取去后可有较长得时间检波输出才恢复到零。
可以用较小得电容，从而使峰值电压建立得时间较短。
本实验得目得, 在于研究如何用运算放大器改进峰值检测器, 进一步了解运算放大器之应用。
２.峰值检测电路得改进为了避免次级输入电阻得影响, 可在检测器得输出端加一级跟随器(高输入阻抗）作为隔离级(实图4、3)。
图４、３峰值检测器改进电路(一)也可以按需要加一可调得泄放电阻。
史上最实用较深刻峰值检测电路
史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PＫD，Pｅａk Ｄeｔector)的作用是对输入信号的峰值进行提取,产生输出Vｏ = Ｖｐｅaｋ，为了实现这样的目标,电路输出值会一直保持,直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC(自动增益控制)电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用ＡD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的,因为有效值和信号的正负峰值并没有必然联系;其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等.(本文参加了TI公司的博文比赛,觉得还行的话,希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：—）二、峰值检测电路原理顾名思义，峰值检测器（ＰKＤ，Ｐeａk Detecｔor）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如(MＳ画图工具绘制）:根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图(TIＮＡ TI 7．０绘制）:这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间.通过简单仿真(输入正弦信号5ｋHｚ,2Vpp),我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想,对１nF的电容器,100ms后达到稳定的峰值,误差达１0%.而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗,造成峰值检测器无法保持信号峰值电压。
ﻩ既然要改进,首先要分析不足。
上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管(TIＮA ＴI 7。
0绘制):ﻩ从仿真结果来看，同等测试条件下，检测误差大大减小。
峰值检测电路原理
峰值检测电路原理峰值检测电路是一种电路，用于检测一个信号的最大峰值。
它的应用范围很广，例如在音频和视频设备中，用于检测输入信号的最大幅值，以便动态控制音量和亮度。
峰值检测电路很重要，因为当信号峰值超过放大器输出电平时，可能会引起信号失真或破裂，这将损坏音频和视频设备。
峰值检测器在许多应用中也是实现自动增益控制的关键。
峰值检测电路通常由放大器、整流器和滤波器组成。
主要原理是将输入信号放大，然后通过整流器将所有负半周信号翻转成正半周信号，接下来通过低通滤波器，将翻转后的信号滤波并平滑输出，即可得到检测到的峰值。
因为整流后的信号是脉冲形式的，所以峰值检测电路还需要一定的取样和保持电路，以保证输出结果的稳定性。
下面是详细的峰值检测电路原理：一、放大器一个峰值检测电路最常见的配置是放大器-整流器-低通滤波器。
这种配置中，放大器的任务是将输入信号放大到一个能够被后续电路处理的幅度范围内，通常是几个电压单位。
放大器的选择依赖于输入信号的幅度和电路的噪声量级和放大器的增益率。
二、整流器整流器是峰值检测电路中最重要的模块之一，它将输入信号的负半周翻转成正半周。
简单的整流器可以使用二极管，如下图所示：在正半周周期的第一半周，二极管D导通，输出为正，整流电平与输入信号的幅度相同。
在正半周周期的后一半周期，二极管D截止，整流电平保持不变，即保持在最后一次导通时的值。
在负半周周期中，二极管D反向偏置，截止状态下，整流电平保持不变，等于最后一次导通的值加上一个电压降（如果二极管具有正向漏电流，则会出现电压降），即输出为零。
如果二极管具有零偏电流，则会输出一个正负误差，误差等于最后一次导通值与二极管零偏电流之积。
三、低通滤波器整流器输出的信号是脉冲形式的，需要一个低通滤波器来平滑输出信号。
该滤波器的截止频率应该低于输入信号的频率，通常在数百赫兹到几千赫兹之间。
低通滤波器通常由电容器和电阻器组成，如下图所示：四、取样和保持电路由于整流器输出的电压是一个脉冲序列，因此需要一个取样和保持电路来捕获这些脉冲，并在滤波器输出电压的反向方向建立一个参考电压。
cmos峰值检测电路的研究背景和意义
cmos峰值检测电路的研究背景和意义摘要：一、研究背景1.峰值检测电路的应用需求2.国内外研究现状二、研究意义1.提高检测精度2.降低系统成本3.简化电路设计4.拓展应用领域正文：随着科技的不断发展，峰值检测电路在众多领域中发挥着越来越重要的作用。
研究背景和意义如下：一、研究背景1.峰值检测电路的应用需求在现代电子系统中，信号的处理和分析至关重要。
峰值检测电路作为信号处理环节中的一环，对于后续信号处理和分析的结果具有重大影响。
在很多应用场景中，如通信、测量、控制等领域，都需要对信号的峰值进行准确检测。
因此，研究一种高性能、低成本的峰值检测电路具有实际意义。
2.国内外研究现状近年来，国内外学者对峰值检测电路的研究不断深入。
在电路拓扑结构、检测算法等方面取得了一定的成果。
然而，现有的峰值检测电路仍然存在一定的局限性，如检测精度不高、抗干扰能力差、电路复杂等问题。
为了解决这些问题，有必要进一步研究新型峰值检测电路。
二、研究意义1.提高检测精度研究新型峰值检测电路有助于提高检测精度。
通过优化电路设计和检测算法，可以使检测结果更加准确，从而提高整个系统的性能。
2.降低系统成本新型峰值检测电路应具有较低的成本。
通过采用简化的电路结构和元器件，可以降低电路制造成本。
此外，低成本的峰值检测电路有助于降低整个系统的成本，提高市场竞争力。
3.简化电路设计研究新型峰值检测电路可以简化电路设计。
通过创新性的电路拓扑结构和模块化设计，可以减少电路中的相互影响，提高电路的可靠性。
4.拓展应用领域新型峰值检测电路的应用前景广阔。
不仅可以应用于传统的通信、测量、控制等领域，还可以拓展到新兴领域，如物联网、生物医学等。
这将有助于推动我国电子产业的发展。
总之，研究cmos峰值检测电路具有重要的理论和实际意义。
峰值检测电路原理
峰值检测电路原理1.输入电阻：输入电阻用于连接待测信号到峰值检测电路中。
输入电阻的阻值应该足够高，以避免对待测信号的干扰。
2.整流电路：整流电路的作用是将输入信号转换为全波整流信号。
全波整流意味着无论输入信号的振幅是正的还是负的，输出信号都是正的。
一种常用的整流电路是使用二极管的半波整流电路。
3.平滑过程：平滑过程用于平滑整流过后的信号，以消除高频噪声和使输出波形更加稳定。
一种常用的平滑过程是使用电容器来滤波。
当输入信号的幅度增大时，电容器会逐渐充电，从而输出信号的幅度也会增大。
而当输入信号的幅度减小时，电容器会逐渐放电，从而输出信号的幅度也会减小。
这样，峰值检测电路就可以保持最大幅度的信号。
4.输出部分：输出部分用于输出经过峰值检测和平滑处理后的信号。
这个信号可以被连接到其他设备进行进一步处理或用于显示最大信号的数值。
1.当输入信号通过整流电路时，原始信号的正负部分被转换成了相同的正信号。
2.转换后的信号经过平滑过程时，电容器会根据信号的幅度进行充放电。
当输入信号振幅增大时，电容器充电速度加快，输出信号也会相应增大。
而当输入信号振幅减小时，电容器放电速度加快，输出信号也会相应减小。
3.输出部分通过连接到一个电压测量装置，将峰值（或最大值）读取出来。
需要注意的是，由于电容器的充放电过程是一个延时过程，峰值检测电路的输出信号在输入信号的峰值变化后仍然具有一定的延迟。
这是因为电容器的充放电时间与电容器的容值和电阻值有关。
因此，设计峰值检测电路时，需要根据实际需求选择合适的电容器和电阻值来平衡响应速度和准确度。
总的来说，峰值检测电路通过整流、平滑处理和输出部分实现对信号峰值的检测和测量。
它在音频、视频和其他信号处理领域具有广泛的应用。
