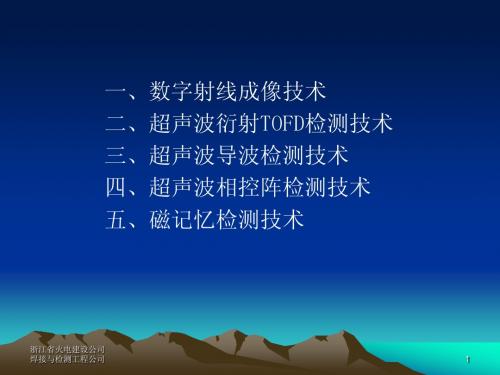

一、数字射线成像技术 二、超声波衍射TOFD检测技术 三、超声波导波检测技术 四、超声波相控阵检测技术 五、磁记忆检测技术
浙江省火电建设公司 焊接与检测工程公司
1
一、数字射线成像技术
1、概论:
随着科学的不断进步,以计算机和新材料为代表的新技术,促进 无损检测技术的快速发展,虽然传统的射线胶片照相检测技术在检测 灵敏度、图象清晰度等方面已日臻完美,然而射线检测引进计算机数 字图象处理技术后,得到的数字处理图象质量可以与胶片图象质量相 媲美。 通过使用新的数字图像处理技术,我们可以很大程度的解决检测 时间,鉴定结果的精确性和诸如辐射保护,胶片处理化学药剂的处理, 铅屏幕和旧的X射线照相图片等带来的环境问题。 在许多工业领域和场合下,我们实际上已经部分采用了数字射线 成像的先进技术来进行一些检测工作。具有实时,便携,数字射线成 像特点的新系统的应用可以使我们在检测过程中节省大量时间,带来 很大的经济效益。同时,该系统具有数字图像处理功能,图像鉴定功 能和带来了与远距离的专家进行通讯交流的便利。

特种设备检测中超声导波、TOFD技术的应用

特种设备检测中超声导波、TOFD技术的应用

特种设备检测中超声导波、TOFD技术的应用摘要:特种设备的使用涉及经济建设、生活、生产的各个领域,特种设备的有效检测对保障经济建设、生活与生产的安全具有重要意义。

随着科学技术的进步与发展,超声导波、TOFD技术作为无损检测技术,已经成功的应用到了特种设备的检测领域之中,无损检测技术的应用有效地降低了检测成本,对检测结果的有效性、科学性具更具有的保障,在此同时也提高特种设备的检测效率。

通过超声导波、TOFD技术的实践与应用,有效地解决了压力管道、起重机械、大型游乐设施等特种设备的材腐蚀检测、材料的缺陷检测等难题。

关键词:设备检测;超声导波;TOFD特种设备在经济发展和工程建设过程中使用频繁,涉及领域广泛,是国民经济建设中十分重要的部分,对社会的生产和人们的生命财产安全具有重要意义,对经济发展与社会稳定具有重要的促进作用。

如何保障特种设备的质量与相关产业链的良好运行,特种设备的质量检测对此具有重大的影响。

超声导波、TOFD技术作为无损检测技术,能够对特种设备的进行有效的检测。

超声导波技术主要是利用低频纵波或曲波对管道、管路等进行长距离的检测,其中包含对地下埋管不进行开挖状态下的长距离检测。

TOFD技术则是以需要检测的部件自身内部结构(主要指缺陷部分)的“端角”与“端点”处,利用超声波衍射时差法得到的衍射能量来对缺陷进行检测的方法,该技术主要是用于对缺陷的检测、定位与定量。

一、超声导波技术与B扫描检测问题由激励与接收两个模块来组成检测系统,从而达到小型超声导波检测的目的。

激励模块主要的构成部分主要有功率放大器、单片机等,再按照电陶瓷换能器阵列对各部件实行串联。

接收模块则主要利用压电陶瓷换能器阵列,运用Lab 程序与数据采集卡等实行串联,从而提高系统内结构的稳定性。

利用单片机生成专属导波激励信号数字编码的作用,进而再利用专业功能的模数转换器对单片机生成的编码进行处理,生成与编码相应的模拟信号,那么功率放大器便可以带动压电陶瓷进行转换。

相控阵和TOFD在焊缝裂纹检测中的应用

相控阵和TOFD在焊缝裂纹检测中的应用刘广兴;冯云国;陈聪;刘文【摘要】使用相控阵和TOFD两种方法对焊缝中的裂纹缺陷进行检测,并对不同的检测方法所得出的结果进行分析和比较,总结TOFD和相控阵作为新型无损检测方法在焊缝裂纹检测中的技术优势,提出综合选用各种检测方法的建议.【期刊名称】《山东电力技术》【年(卷),期】2017(044)004【总页数】3页(P30-32)【关键词】相控阵;TOFD;裂纹检测【作者】刘广兴;冯云国;陈聪;刘文【作者单位】国网山东省电力公司电力科学研究院,济南 250003;国网山东省电力公司电力科学研究院,济南 250003;国网山东省电力公司电力科学研究院,济南250003;国网山东省电力公司电力科学研究院,济南 250003【正文语种】中文【中图分类】TG115.28相控阵和TOFD作为两种先进的无损检测方法,近年来越来越受到关注。

相控阵是指按照一定的规则和时序激发一组探头晶片,通过调整激发晶片的序列、数量、时间来控制波束的形状、轴线偏转角度及焦点位置等参数的超声波电子扫查方式[1]。

相控阵检测技术是一种特殊的超声检测技术,它利用精密复杂的相控阵和功能强大的软件来控制超声波束,使其覆盖被检测材料,并生成修正的材料内部结构图像[2]。

衍射时差技术(Time-of-flight-diffraction tech nique,TOFD)是一种利用缺陷端部的衍射波传播时间差来进行缺陷检测与定量的方法。

通常以一对晶片尺寸和频率等参数相同或相近的探头,分置于焊缝两侧来检测。

其基本原理依据惠更斯原理,入射波到达缺陷尖端后,缺陷尖端就是一系列新的衍射波源,同时仪器增益比超声波脉冲反射法高 10~20 dB,因此接收探头可以接收到来自各个方向的缺陷衍射波[3]。

在以前的文献中有用相控阵方法和TOFD方法对缺陷试块的检测,但是那些试块缺陷都是以人工刻槽来代替裂纹[4]。

实际工作中发现,人工刻槽和自然裂纹的检验结果差别很大,所用焊接试板中的裂纹都是自然裂纹,这对掌握裂纹的图像特点,对缺陷做出准确判断有重要意义。

超声相控阵与TOFD检测技术测试结果对比分析

内蒙古电力技术
2021 年第 39 卷第 3 期
INNER MONGOLIA ELECTRIC POWER
43
doi:10.19929/ki.nmgdljs.2021.0054
超声相控阵与 TOFD 检测技术测试结果对比分析
吕 磊,涂安琪,张艳飞,刘 俊
(内蒙古电力科学研究院,呼和浩特 010020)
LYU Lei, TU Anqi, ZHANG Yanfei, LIU Jun
(Inner Mongolia Power Research Institute, Hohhot 010020, China)
Abstract:The ultrasonic phased array testing technology, TOFD detection technology and conventional A-type pulse ultrasonic testing technology are used to test the simulated test blocks with different defects. Through the experimental comparison, it can be seen that the ultrasonic phased array testing technology, TOFD detection technology and conventional A-type pulse ultrasonic detection technology can effectively detect cracks, incomplete penetration and slag inclusion defects. The ultrasonic phased array detection technology is more intuitionistic, which can realize the recordable detection of defects, and the quantitative and positioning of defects are more accurate. TOFD technology using diffraction wave to detect defects, and the detection results are more accurate. For the detection of buried defects of large wall thickness parts, TOFD detection technology is recommended. For medium thickness parts, ultrasonic phased array detection technology is recommended. Key words:ultrasonic phased array; TOFD; GIS equipment; defect; ultrasonic detection technology

TOFD与超声波相控阵检测技术特点比较

TOFD与超声波相控阵检测技术特点比较目前我国无损检领域应用最广泛的是TOFD技术,业界人士已经普遍认可了TOFD技术,这项技术在我国的工业领域已经有了数不胜数的成功案例。

21世纪初,我国引入了Isonic系列便携式超声波成像检测系统(以色列的IsonotronNDT公司出品),经由一系列的实际的对比以及验证加之不断改进和创新了的扫查器系统,TOFD技术被更多的应用到各工业现场检测中。

TOFD方法具有超声成像技术,它通过采用一发一收探头布置,然后要求相应的探头入射点间距离,在平板对接焊缝、环焊缝及直径大于500mm的纵缝中厚板检测方面具有很大的优势,但是该技术也存在一些弊端,比如对于复杂几何形状的结构件、焊缝检测盲区等束手无策。

到目前为止超声相控阵技术已经在我国发展了20年,在早期主要应用在医疗领域,利用该技术可以在实际的医学超声成像中对被检器官进行成像,有益于医学的不断发展和进步,但是由于很多客观因素的限制,比如系统的复杂性、固体中波动传播的复杂性及成本费用高等,使得该技术的应用面受限。

在这种情况下,在超声相控阵成像领域应用压电复合材料、数据处理分析等高新技术是大势所趋,未来超声相控阵检测技术一定会得到更加广泛的应用。

超声相控阵是采用多晶片控制声束聚焦技术,探头可以在同一位置实现很大声束及角度范围内的电子扫查,适用于复杂几何形状结构件的检测。

下面对TOFD和相控阵的检测技术做简要对比。

1、TOFD的技术特点1.1 TOFD的优点TOFD技术不仅具有很强的缺陷检出能力,还具有很高的缺陷定量精度,除此之外还具有很高的时效性和安全性,可永久保存其检测数据。

①效率高:该技术只需要做线性扫查就可以对焊缝完成扫查,很大程度上扩大了单组探头检测对焊缝的覆盖范围大,远远超过了传统的检测方法。

②灵敏度高:由于该技术的衍射波信号具有很高的灵敏度,很大程度上保证了检出率。

③精度高:利用衍射时差计算方法,缺陷的高度可以得到精确的计算。

TOFD与超声波相控阵检测技术特点比较

TOFD与超声波相控阵检测技术特点比较TOFD(Time of Flight Diffraction)是一种无损检测技术,主要用于检测材料中的缺陷,特别是焊缝和接头区域的缺陷。

超声波相控阵(PAUT)检测技术也是一种无损检测技术,常用于材料的缺陷检测和物体内部结构的成像。

下面将对TOFD和PAUT的特点进行比较。

1.检测原理-TOFD:TOFD通过测量声波传播的时间来检测材料中的缺陷。

缺陷会导致声波发生衍射,衍射波被接收器接收,通过测量接收到的声波信号的时间和振幅差异,可以确定缺陷的位置和尺寸。

-PAUT:PAUT利用超声波的多路径传播特性来检测缺陷。

超声波通过阵列探头发射,控制每个元素的发射时间和幅度,通过接收多个位置上的回波信号,可以形成二维或三维的图像,用于检测材料中的缺陷和定位。

2.检测范围- TOFD:TOFD更适合用于检测宽度大于3mm的表面和体积缺陷,如裂纹、夹杂等。

对于小尺寸的缺陷,TOFD的灵敏度相对较低。

-PAUT:PAUT可以检测各种尺寸的缺陷,包括毫米级的裂纹、毫米级的孔隙和微米级的细小缺陷。

PAUT可以进行成像,提供更全面的缺陷信息。

3.检测速度-TOFD:TOFD的检测速度相对较快,可以在相同时间内检测更大的区域,尤其适用于需要快速检测的应用。

-PAUT:PAUT的检测速度略慢,因为需要对每个元素进行精确的控制和接收。

但是,PAUT可以提供更详细的检测结果,可以在需要更精确和全面的检测时选择。

4.阵列探头设计-TOFD:TOFD通常使用线性探头进行检测,既可以进行传统的扫描检测,也可以通过固定阵列探头的方式进行。

-PAUT:PAUT使用的是相控阵探头,可以通过调整阵元的幅度和相位控制超声波的发射方向和聚焦位置,实现对缺陷的区域选择和定位。

5.数据分析-TOFD:TOFD通常需要人工分析检测数据,对接收到的信号进行判断和处理。

需要经验丰富的操作人员进行解读。

-PAUT:PAUT可以通过计算机系统进行数据处理和可视化展示,提供更直观和准确的检测结果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

TOFD与超声波相控阵检测技术特点比较TOFD方法具有超声成像技术,它通过采用一发一收探头布置,然后要求相应的探头入射点间距离,在平板对接焊缝、环焊缝方面具有很大的优势,下面是小编搜集的一篇探究TOFD与超声波相控阵检测技术特点的论文范文,欢迎阅读查看。

目前我国无损检领域应用最广泛的是TOFD技术,业界人士已经普遍认可了TOFD技术,这项技术在我国的工业领域已经有了数不胜数的成功案例。

21世纪初,我国引入了Isonic系列便携式超声波成像检测系统(以色列的IsonotronNDT公司出品),经由一系列的实际的对比以及验证加之不断改进和创新了的扫查器系统,TOFD技术被更多的应用到各工业现场检测中。

TOFD方法具有超声成像技术,它通过采用一发一收探头布置,然后要求相应的探头入射点间距离,在平板对接焊缝、环焊缝及直径大于500mm的纵缝中厚板检测方面具有很大的优势,但是该技术也存在一些弊端,比如对于复杂几何形状的结构件、焊缝检测盲区等束手无策。

到目前为止超声相控阵技术已经在我国发展了20年,在早期主要应用在医疗领域,利用该技术可以在实际的医学超声成像中对被检器官进行成像,有益于医学的不断发展和进步,但是由于很多客观因素的限制,比如系统的复杂性、固体中波动传播的复杂性及成本费用高等,使得该技术的应用面受限。

在这种情况下,在超声相控阵成像领域应用压电复合材料、数据处理分析等高新技术是大势所趋,未来超声相控阵检测技术一定会得到更加广泛的应用。

超声相控阵是采用多晶片控制声束聚焦技术,探头可以在同一位置实现很大声
束及角度范围内的电子扫查,适用于复杂几何形状结构件的检测。

下面对TOFD和相控阵的检测技术做简要对比。

1、TOFD的技术特点
1.1 TOFD的优点
TOFD技术不仅具有很强的缺陷检出能力,还具有很高的缺陷定量精度,除此之外还具有很高的时效性和安全性,可永久保存其检测数据。

①效率高:该技术只需要做线性扫查就可以对焊缝完成扫查,很大程度上扩大了单组探头检测对焊缝的覆盖范围大,远远超过了传统的检测方法。

②灵敏度高:由于该技术的衍射波信号具有很高的灵敏度,很大程度上保证了检出率。

③精度高:利用衍射时差计算方法,缺陷的高度可以得到精确的计算。

④影响小:该技术不会因焊缝结构或缺陷的方向性就左右最后的检测结果,其检测结果具有很高的稳定性,几乎不受其他因素的影响。

⑤漏检少:衍射波具有高灵敏度,通过图像记录完整检测数据,重复性好。

⑥数据全:检测结果的时效性很强,并且相关数据和资料会以存盘、打印出来等形式永久的保留下来,以便随时进行分析处理。

⑦更安全:采用该技术不会对相关人员造成人身伤害。

⑧更灵活:现场检测很方便,可以根据实际情况随意选择手动或自动方式。

⑨成本低:采用该技术不仅不需要其他耗材,还由于该技术不需要和工件直接接触,有效的减少了磨损,同时还能够耐高温接触面(可达200℃以上),评定缺陷时可在线应用相关的工程评定标准,修复缺陷时可最大限度的减少不必要的焊缝剖开。

如此有效的减少了检测生产的时间间隔,也最大程度的避免了其他不利问题的出现,其成本远远低于传统的超声波探伤方法。

1.2 TOFD的局限性
①过高的灵敏度有时会夸大焊缝中的良性缺陷。

②焊缝两侧需要有放置探头的空间。

③存在检测盲区,即在工件的近表面(一般为2-10mm)。

④对相关工作人员的素质和能力要求很高。

⑤TOFD检测效率低:TOFD扫查有两种方式。

一种是非平行扫查,另一种是平行扫查。

平行扫查效率极低,但定量精度高,一般不采用此扫查方式,尽在实验室或对某一缺陷精确定量和定位时采用。

非平行扫查速度快,但不能判定缺陷在焊缝的哪一侧,给定位增加难度,有时需要进行多次扫查来确定缺陷的位置,致使检测效率降低。

检测中常采用非平行扫查方式。

⑥TOFD缺陷的评定:众所周知,TOFD技术不是基于幅度法进行检测的,检出率远高于其他检测方法(例如手动超声波检测、机械超声波检测及射线检测等)这是众所周知的事实。

不论是大缺陷还是
小缺陷都能检出,这给缺陷评定增加难度,控制不好返修率相当高,甚至出现有的缺陷返修后看不见的现象。

2、超声波相控阵检测技术特点与优势
2.1 超声波相控阵与其他无损检测方法对比具有如下特点:
①采用电子方法控制声束聚焦和扫描,检测速度成倍提高。

a超声波束方向可自由变换。

b焦点可以调节甚至实现动态聚焦。

c探头固定不动便能实现超声波扇扫或者线扫。

d相控阵技术可进行电子扫描,比通常的光栅扫描快一个数量等级。

②具有良好的声束可达性,能对复杂集合形状的工件进行扫查。

a传统的检测方法应用单一,但超声波相控阵检测技术用一个相控阵探头,就能涵盖多种应用;b传统的检测方法对很多特定检测都束手无策,但超声波相控阵检测技术只需要一小巧的阵列探头,就可以轻松的解决各项检测任务。

③通常优化控制焦点尺寸、焦区深度和声束方向,可使检测分辨力、信噪比和灵敏度等性能得到提高。

④通常不需要辅助扫查装置,探头不与工件直接接触,数据以电子文件格式存储,操作灵活简便且成本低。

⑤仿真成像技术:解决几何复杂构建检测难题;现场实时生成几何形状图像;轻松指出缺陷真实特征位置;成像由各声束A扫数据产生;实际检测结合工艺轨迹追踪;可用于所有形式的焊缝检测,同步显示A、
B、S、
C、
D、P、3D扫描数据。

2.2 传统的扫描成像方式需要移动探头才可以实现
检测,而采用相控阵超声成像只需使用阵列换能器(探头)就可以实现对被检测试样一定声场范围内进行计算机控制的聚焦扫查。

另外在B型、C型等扫描成像方式中的声束时有单探头发出的,由于其各项参数都是固定的,如果不移动探头位置,在整个视野范围内很难获得清晰一致的成像;而相控阵超声成像由于其各项参数是灵活多变的,即使是在不移动探头位置的前提下,也可以获得均匀一致、高分辨率的清晰图像。

虽然超声全息可以得到目标的立体像,但是由于其灵敏度和分辨率不高,并且所需设备复杂昂贵,现阶段还没有得到广泛的应用。

而相控阵超声成像的检测灵敏度和分辨率大大高于超声全息,而且通过对各个方向扫描声束的探测结果进行计算重建,也可以得到被检物体的三维成像。

如采用二维阵列探头,则可获得实时三维成像。

由于超声显微镜的成像所用的换能器频率高,所以其分辨率高,但弊端是只适用于探查物体表面和近表面微观结构;而相控阵超声由于不用很高的频率,其分辨率相对较低,但可以对较厚的大工件进行内部成像检测。

3、结论
综上所述:超声波相控阵检测技术以其灵活的声束偏转和聚焦性能越来越引起人们的重视。

在不远的将来,超声波相控阵检测技术必将会以其无可比拟的优越性替代其他成像检测技术,使得无损检测技
术越来越方便的应用于工业领域。

参考文献:
[1]迟大钊,刚铁,高双胜。

超声TOFD法检测信号相位识别技术[J].焊接学报,2011(09).
[2]陈业汉,范良,孙小兵,张晓斌.TOFD检测中变形波信号和非相关信号的识别[J].无损检测,2011(01).
[3]刘富君,丁守宝,胡东明,郭小联,孔帅.国内TOFD检测技术的应用进展(英文)[J].无损检测,2009(10).
[4]陈亮,张定国.全自动相控阵超声波检测与常规无损检测技术在海底管线检测中的比较[J].无损检测,2008(03).
[5]薛振奎,白世武,詹华,夏欣.国内长输管道对接环焊缝相控阵全自动超声检测装置的研制[J].焊管,2006(04).
[6]王春茂,祝卫国,袁涛,申孝民.基于声发射和超声TOFD的在线检验技术研究及应用[J].石油和化工设备,2009(03).。
