29-防雷及接地装置检修作业标准
防雷装置安全检查标准

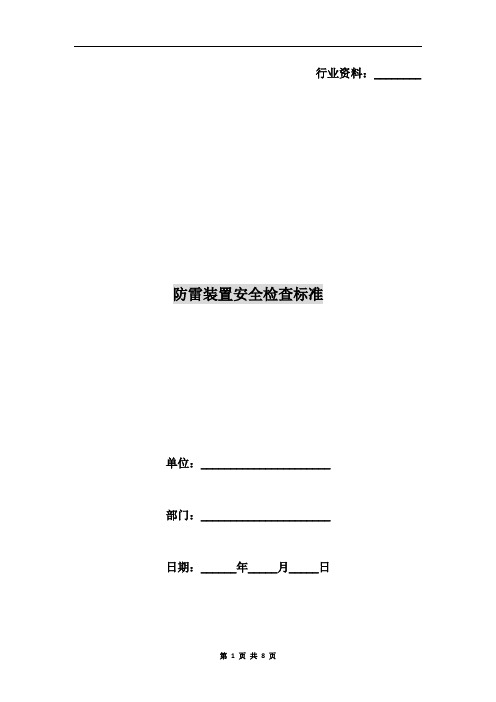

行业资料：________ 防雷装置安全检查标准单位：______________________部门：______________________日期：______年_____月_____日第1 页共8 页防雷装置安全检查标准1.0目的：为了提供安全检查的依据及避免漏检不安全因素，特制订此标准。
2.0适用范围：公司防雷装置的安全检查。
3.0检查内容3.1防雷技术措施的安全设计与验算。
3.2防雷装置完好3.2.1接闪器避雷针一般采用圆钢或焊接钢管制成，且应镀锌或涂漆。
针长1m以下的，圆钢为12mm，钢管为20mm。
针长12m的，圆钢为16mm，钢管为25mm。
烟囱顶上的针，圆钢为20mm，钢管为40mm。
3.2.2引下线引下线是指连接闪器与接地装置的金属体。
3.2.3接地装置避雷针（带）与引下线的接地装置连接应采用焊接。
整体防雷装置应保证完好的电气通路和连接的可靠性（包括跨接线和过度伸缩缝的处理等）。
3.3独立避雷针独立避雷针是离开建筑物单独装设的，应设置独立的集中接地装置，以加强雷电流散流作用和降低对地电压，接地装置与其他接地网、金属物体间距至少不小于3m。
3.4预防性检测及资料必须进行预防性试验与检查、检测，保持其良好的保护性能。
3.4.1定期检测试验对接地装置、阀型避雷器等每年应在雷雨季节前检测，并有专业检测报告和数据。
3.4.2经常性检测对各种防雷装置应按规范标准要求检查整体和器件情况，例如：连接点有无裂纹，引下线上有无闪络或烧损痕迹，腐蚀第 2 页共 8 页锈蚀认及与相邻异体的安全距离情况等。
4.0检查人应根据本标准进行检查，并填写防雷装置安全检查表。
5.0相关记录5.1防雷装置安全检查表防雷防静电接地设施维护管理规定第一章总则第一条为加强大庆石化公司（以下简称公司）防雷防静电接地设施维护管理，防止或减少雷击建筑物、构筑物所发生的人身伤亡、设备损坏，以及静电引起的火灾、爆炸，确保设备的安全、稳定、长周期运行。
防雷装置安全检查标准
防雷装置安全检查标准防雷装置安全是建筑物及其配套设备的一项重要工作内容，对于公共建筑、住宅楼、工厂等各类建筑，都需要进行定期的安全检查。
下面，我将介绍一下防雷装置的安全检查标准，以供参考。
1. 外观检查首先，需要对防雷装置进行外观检查。
检查时，应注意判断设备的外观是否完好，无损坏、松动或腐蚀现象。
特别需要注意的是，检查接地装置是否完好、接触良好，以及设备是否受到外界物体的影响。
2. 功能检查对于防雷装置的功能检查，需要通过一系列的测试来判断设备是否正常工作。
常见的测试包括短路测试、耐久性测试、抗雷电流测试等。
这些测试可以通过专业测试仪器和设备进行，确保装置的性能符合相关标准要求。
3. 防雷装置的接地系统检查接地系统是防雷装置的核心组成部分之一，需要重点检查。
首先，要检查接地系统的接地电阻，确保其符合标准要求。
其次，还需要检查接地装置的可靠性，是否存在接触不良、松动或腐蚀现象。
4. 检查雷电保护装置的连接线路雷电保护装置的连接线路需要保持良好的连接状态，以确保正常工作。
检查时需要注意线路的接触是否良好，是否存在松动、腐蚀等问题。
同时，还需检查线路的绝缘阻抗，确保其在正常范围内。
5. 检查避雷针或避雷网的状态避雷针或避雷网是常见的防雷装置，需要进行定期检查。
检查时，应注意观察避雷针或避雷网是否完好，无损坏或松动现象。
如果发现问题，要及时修复或更换。
6. 检查避雷接闪器的状态避雷接闪器是防雷装置中的重要组成部分，需要进行检查。
检查时应观察避雷接闪器的正常工作状态，以及是否存在损坏或松动现象。
如果发现问题，需要及时修复或更换。
7. 检查防雷装置的相关标识和使用说明防雷装置上应有相关标识和使用说明，需要检查是否清晰可见。
标识上应包含装置的型号、安装时间、维护人员等信息。
使用说明应明确装置的使用方法及维护要求。
总之，防雷装置的安全检查是保证建筑物及其配套设备安全的重要工作。
通过定期的外观检查、功能检查、接地系统检查、线路检查等，可以确保防雷装置的正常运行，从而防止雷击事故的发生。
避雷装置和接地装置维修

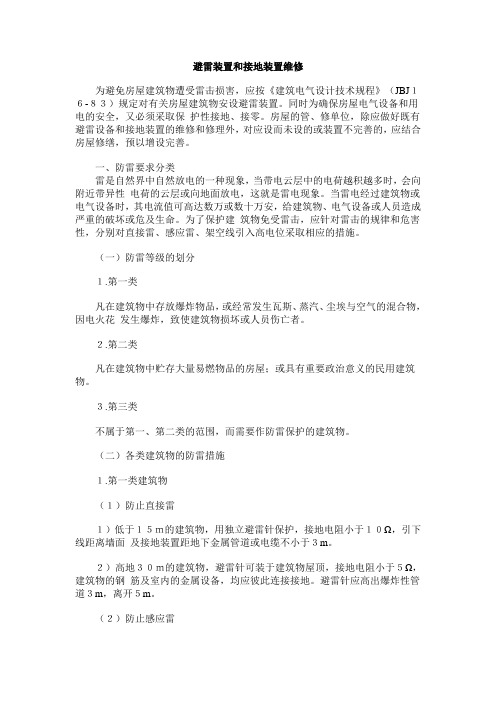

避雷装置和接地装置维修为避免房屋建筑物遭受雷击损害，应按《建筑电气设计技术规程》（JBJ１６-８３）规定对有关房屋建筑物安设避雷装置。
同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。
房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外，对应设而未设的或装置不完善的，应结合房屋修缮，预以增设完善。
一、防雷要求分类雷是自然界中自然放电的一种现象，当带电云层中的电荷越积越多时，会向附近带异性电荷的云层或向地面放电，这就是雷电现象。
当雷电经过建筑物或电气设备时，其电流值可高达数万或数十万安，给建筑物、电气设备或人员造成严重的破坏或危及生命。
为了保护建筑物免受雷击，应针对雷击的规律和危害性，分别对直接雷、感应雷、架空线引入高电位采取相应的措施。
（一）防雷等级的划分１.第一类凡在建筑物中存放爆炸物品，或经常发生瓦斯、蒸汽、尘埃与空气的混合物，因电火花发生爆炸，致使建筑物损坏或人员伤亡者。
２.第二类凡在建筑物中贮存大量易燃物品的房屋；或具有重要政治意义的民用建筑物。
３.第三类不属于第一、第二类的范围，而需要作防雷保护的建筑物。
（二）各类建筑物的防雷措施１.第一类建筑物（１）防止直接雷１）低于１５ｍ的建筑物，用独立避雷针保护，接地电阻小于１０Ω，引下线距离墙面及接地装置距地下金属管道或电缆不小于３m。
２）高地３０ｍ的建筑物，避雷针可装于建筑物屋顶，接地电阻小于５Ω，建筑物的钢筋及室内的金属设备，均应彼此连接接地。
避雷针应高出爆炸性管道３m，离开５m。
（２）防止感应雷１）非金属屋面用明装避雷网保护，金属或钢筋混凝土屋面可直接接地作防感应雷。
２）接地电阻小于５Ω，接地装置应沿建筑物四周环形敷设。
３）室内一切金属管道和设备应接地。
（３）防止高电位引入１）采用不短于５０m的电缆进线和低压避雷器保护时，电缆两端及避雷器的接地电阻小于１０Ω。
２）采用架空进线时，进户线电杆的接地电阻小于１０Ω，进户杆前５００m内电杆均应接地，电阻小于２０Ω，低压避雷器装在进户杆上，接地电阻小于１０Ω。
防雷接地装置检查及维护内容
防雷接地装置的检查和保护内容防雷接地装置的检查和保护内容有：(1)检查接地引下线的完好性和锈蚀状况，接地体邻近地面有否挖开及其余异样状况。
(2)接地引下线每年在雷雨季节前应检查一次，埋入地下0.5m 以上的一段比较简单发生锈蚀，必需时应挖开地面进行检查。
特别是对含有重酸、碱、盐及金属矿岩等化学成分的土壤地带的接地装置，一般每 5 年应挖开局部地面进行检查。
(3)丈量接地装置的接地电阻。
丈量周期一般有 6 种状况。
①发电厂和变电所的总接地网，每年丈量一次。
②发电厂和变电所的独立避雷针的接地装量及构架上所安装的避雷针的集中接地装置，每 3~5 年起码应丈量一次。
③发电厂和变电所阀型避雷器的集中接地装置，每1~2年起码应丈量一次。
④架空送电线路杆塔的接地电阻，每 5 年起码应丈量一次，丈量时应将接地引下线与杆塔分开。
关于变电所进线段避雷线的接地电阻，应适合缩短丈量周期，一般每 2 年应测量一次。
⑤对配电线路上的接地电阻，每隔2~3 年起码应丈量一次。
⑥关于一般性的工业建、修建物及民用建筑物，每隔2~3年起码应丈量一次。
关于暗装避雷网或利用混凝土钢筋柱子中的钢筋作为引下线的工程，因为设计的规定，都特别靠谱，一般不需要平常检查。
但每隔5～6 年，须由顶部明装避雷线的地方作接地电阻丈量，或在首层配电屏接地端子处测量。
(4)丈量接地电阻要在雷雨季节前土壤电阻率最大的季节内进行，即夏天土壤最干燥期间或冬天土壤冰冻最甚时期，以保证所测接地电阻的正确性。
依据检查状况，若发现有不符合要求的地方，应实时作挽救办理。
比如接地引下线的断续卡接触不良时，就应除锈拧紧；当导体腐化达30% 以上时，则应改换导体；如接地电阻超出规定值的20%时，则一定装设协助接地极等。
防雷设备检查维护、试验及故障处理—避雷器检修项目与标准(高铁变电设备检修)
02 检修项目
3.接地端检查 ①检查避雷器接地是否良好(避雷器接地与放电计数器（或监 测器）的高压端连接，通过放电计数器接地)。检查避雷器低 压端的连接螺栓的紧固性，以保证过电压时通过避雷器泄入大 地的可靠性。
02 检修项目
②检查经动作计数器接地的避雷器，其低压端引线的位置应 与杆头抱箍保持足够距离，不得接触杆体接地线，造成计数 器故障。
02 检修项目
③用钢丝刷打磨线夹连接螺栓的锈蚀，锈蚀严重应更换新的螺栓； ④对断股及松股的引线进行补强和绑扎处理；
02 检修项目
2.在线监测器检修 ①检查监测器托架安装是否牢固，接地是否良好。紧固在线监 测器与避雷器接地引下线间松动的螺栓。用钢丝刷打磨避雷器引 下线与在线监测器连接处的锈蚀触面及连接螺栓，锈蚀严重应更 换新的螺栓。 ②对在线监测器与避雷器引下线连接面进行打开检查，用120# 砂纸将接触面打磨干净，均匀涂抹一层电力复合脂，重新连接， 并在螺栓上涂抹润滑脂；
27.5kV避雷器检修方法、步骤及标准
目录
CONTENT
01 检修作业流程 02 检修项目
01 检修作业流程图
修前鉴定
工器具材料准 备
填写记录
签发工作票
设备检修
收工会
工前预想
清理作业现场
办理手工手续
办理安全措施 及开工手续
修后确认
02 检修项目
1.引线及引夹检修 ①紧固一次引线连接部位松动的螺栓； ②对引线连接面进行打开检查，用120#砂纸将接触面打磨干净， 均匀涂抹一层电力复合脂，重新连接，并在螺栓上涂抹润滑脂； 打开连接线夹检查时注意引线钢绞线的连接端是否有防止散股 的紧固铁线，若没有打开前应用细铁线将钢绞线连接端绑扎紧 固后，方可打开线夹查看线夹接触面有无氧化层，用锉刀打磨 接触面，涂抹导电膏，再将线夹螺栓紧固。
建筑防雷工程验收标准接地装置质量检测要求
建筑防雷工程验收标准接地装置质量检测要求建筑防雷工程是指为防止雷电对建筑物及其周围设施造成危害而采取的一系列防护措施。
在建筑防雷工程中，接地装置被视为非常重要的组成部分之一。
接地装置的作用是将雷电能量引入地下，确保建筑物及其内部设备的安全。
为保证接地装置的质量可靠，验收工作至关重要。
本文将阐述建筑防雷工程验收标准中接地装置质量检测的要求。
1. 接地装置的安装位置要合理选择。
接地装置应位于靠近建筑物主体的地方，通常选择在建筑物的底层，以确保雷电在最短的时间内引入地下。
并且，建筑物内的接地装置应该数目足够，布局合理，形成完整的接地系统。
2. 接地装置的制作材料要符合相关要求。
接地装置的制作材料通常使用铜材或镀铜材质，因为铜具有良好的导电性能。
在验收中，需要检查接地装置材料的质量，并确保其符合相关标准。
3. 接地装置的连接要牢固可靠。
接地装置的连接点应采用可靠的焊接或螺栓紧固等方式，确保接地系统的连续性和稳定性。
验收中需要检查连接点是否存在松动、腐蚀等问题，并进行必要的修复。
4. 接地装置的接地电阻要符合要求。
接地电阻是评价接地装置性能的重要指标之一，合格的接地装置应具有较低的接地电阻。
验收过程中，需要使用专业的测试仪器进行接地电阻的测量，确保其在规定的范围内。
5. 接地装置的保护措施要完善。
接地装置应设置防腐、防晒、防水等保护装置，以延长其使用寿命并确保其正常工作。
验收中需要检查保护措施的设置情况，确保其完善可靠。
6. 接地装置的标识要清晰可见。
接地装置应有清晰的标识，包括接地装置的编号、安装日期等信息，以便于日后的维护和管理工作。
验收中需要检查标识的设置情况，并进行必要的调整。
7. 接地装置的维护要求要明确。
接地装置维护工作是保证其正常运行的重要环节，建立维护工作制度，并进行定期维护和检查是必要的。
验收中需要评估维护要求的合理性，并提供建议或指导。
总之，建筑防雷工程验收标准中接地装置的质量检测要求十分重要。
防雷标准装置检定维护操作规程
防雷检测标准装置操作维护规程1 设备简介防雷检测标准装置主要由游标卡尺、激光测距仪、超声波测厚仪、智能型等电位测试仪、钳形接地电阻测试仪、接地电阻测试仪及防雷元件测试仪构成，可对防雷装置的接闪器、引下线、接地电阻及防侧击雷等进行测量。
2 主要技术参数3操作规程3.1 接闪器检测接闪器类型包括针、带、网、线、金属等。
首先计算接闪器的保护范围。
1)用滚球法计算避雷针、避雷线保护范围，要注意影响;2)用网格法判定避雷带、网的保护范围，检测其网格尺寸、敷设方式、避雷带与引下线的连接、是否闭合通路等;3)对于建筑物顶部突出屋面的非金属物体以及排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的相关空间，也要检查其是否处在防雷装置的保护范围之内。
其次检测接闪器的高度、材料规格、安装位置(易遭雷击部位有无安装)、防腐措施、连接形式与质量等。
另外还要检查建筑物顶部接闪器、建筑物顶部外露的其他金属物体、引下线是否电气贯通;检查接闪器上有无附着的其它电气线路;检查架空避雷线、网与被保护物距离是否符合要求等。
3.2 接地电阻检测：3.2.1伏安法检测：在测定电阻时须先估计电流的大小,选出适当截面的绝缘导线,在预备试验时可利用可变电阻r调整电流,当正式测定时,则将可变电阻短路,由安培计和伏特计所得的数值可以算出接地电阻。
伏安法测量地阻有明显的不足之处,试验时,接地棒距离地极为20～50m,而辅助接地距离接地点40～100m。
另外受外界干扰影响极大,在强电压区域内有时无法测量。
3.2.2测量仪检测法：单钳口接地电阻测试仪是当前较为热门的一种地阻测试仪。
由于仪器体积小巧,操作又十分简便,因此不失为检测接地装置好坏最理想的仪器。
该仪器适用于输出电线杆塔、微波塔、避雷针等接地装置的接地电阻测量。
单钳口接地电阻测试仪在测试时虽然使用一定频率的信号以排除干扰,但在被测线缆上有很大电流存在的情况下,测量也会受到干扰,导致结果不准确,且无法测量土壤电阻率。
电气设备防雷接地装置检测及运行维护要求
电气设备防雷接地装置检测及运行维护要求摘要：由于雷电产生的过电压对于电气设备的破坏往往是毁灭性的，所以为了保证电力系统供电网的正常运行及电气设备的正常使用，一般采用接地装置防范雷电产生的过电压。
本文分析了电气设备防雷接地装置安装的技术要求及运行维护内容，以保障电力设备的安全稳定长周期运行。
关键词：防雷；电气设备；运行维护；接地装置前言雷电产生的能量是非常巨大的，相应地其具有非常大的破坏力。
如果雷电击中电气设备，则会非常容易击穿电气设备的绝缘子断路器，严重时便会导致电力系统中电气设备的爆炸，以至于引发火灾危害。
为电气设备安装防雷接地装置主要目的就是为了避免雷电侵入电气设备。
将防雷接地装置和电气设备进行连接，在雷雨天气发生雷电时，线路上的雷电波则能够经过该防雷接地装置对大地进行放电。
鉴于电气设备防雷接地装置正常工作的重要性，在日常生产运行过程中，应当制定科学合理的规划，落实对电气设备防雷接地装置运行与维护的措施。
1 电气设备防雷接地装置电气设备防雷接地装置类型主要包括避雷针、自动重合闸装置、线路避雷器等。
1）避雷针是最常见的防雷装置之一，避雷针是通过采用引雷的方式实现了电气设备避雷的目的，因此，避雷针遭受雷击的概率必须要高于被保护的电气设备。
当雷电击中避雷针时，雷击带来的超大电流需要借助于避雷针、引下线以及相应的接地装置被引导至地下。
为了避免引下线会对被保护电气设备产生反击，必须要确保避雷针、引下线和被保护电气设备之间包括最小的安全距离。
2）自动重合闸装置就是在电力系统出现故障时自动断开连接，而在故障消除后则自动恢复连接，安装自动重合闸装置有利于在故障消除之后电力系统及时恢复工作，尤其是对于变电站来说，能够有利于保障供电系统的稳定性和连续性。
由于雷击导致的故障通常多是瞬时故障，瞬时故障的出现和消除时间都非常短，同时由于线路的绝缘具有自我恢复功能，因为雷击导致的闪络事故能够在线路跳闸之后自动消除。
3）线路避雷器的安装能够避免避雷针受雷击超负荷工作出现的过电压问题。
风力发电场接地装置及防雷系统检修与维护技术指导
风力发电场接地装置及防雷系统检修与维护技术指导1接地装置及防雷系统检修与维护1.1风电场接地网的检修和维护a.定期检查与维护1）风电机组接地装置及连接装置是否良好接地，如发现连接螺栓松动，接地引下线脱焊、严重锈蚀等情况，应及时处理；2）杆塔接地是否连接良好，如发现连接螺栓松动，接地引下线脱焊、严重锈蚀等情况，应及时处理；主要包括：架空避雷线在出线构架处与地网连接是否可靠且有便于分开的连接点；钢筋混凝土杆铁横担、地线支架与接地线是否连接可靠，接地线与杆身固定是否良好，架空避雷线与杆塔是否连接良好，线路避雷器接地引线是否接地良好；3）电气装置或设施指定的接地部位接地是否良好，主要包括：电机、变压器和高压电器等的底座和外壳；电气设备传动装置；互感器的二次绕组；封闭母线的外壳等；气体绝缘全封闭组合电器（GIS）的接地端子；配电、控制、保护用的屏（柜、箱）及操作台等的金属框架；铠装控制电缆的外皮；屋内外配电装置的金属架构和钢筋混凝土架构，以及靠近带电部分的金属围栏和金属门；电力电缆接线盒、终端盒的外壳，电缆的外皮，穿线的钢管和电缆桥架等；装设避雷线的架空线路杆塔；不接地、消弧线圈接地和高电阻接地系统中无避雷线架空线路的金属杆塔和钢筋混泥土杆塔装在配电线路杆塔上的开关设备、电容器等电气设备;箱式变电站的金属箱体；4）接地极是否外露，外露接地极的规格尺寸和防腐措施是否满足要求；5）升压站地网边缘走道处是否铺设碎石、沥青或采取其它接地均压措施；6）设备非专设接地线是否符合要求，电气通路是否完好且焊接可靠；7）专设接地线连接是否可靠，设计规定的断开点是否采取镀锌螺栓连接，其余连接是否为焊接或放热焊接，焊接的搭接长度是否满足要求；8）螺栓连接是否有防松螺帽或垫片，钢绞线、铜绞线的压接是否牢靠；9）接地线防腐层是否完好，连接点或焊接点是否经过防腐处理；10）在公路及其它易遭受外力破坏处接地线是否采取防止机械损伤措施；11)明敷接地线表面绿、黄条纹标记或设计的其它标志是否明显和一致.1.2检修项目及周期D接地装置检修根据其运行状况、巡视和检测结果以及反事故措施确定。
防雷接地维护检修规程
防雷接地维护检修规程目录1、总则 (2)1.1、合用范畴 (2)2、完好原则 (2)2.1、零、部件 (2)2.2、运营性能 (2)3、设备旳维护 (2)3.1、巡回检查 (2)3.2、定期检查 (3)3.3、常用故障及解决措施 (3)4、检修周期和检修内容 (3)4.1、检修周期 (3)4.2、检修内容 (4)5、检修措施及质量原则 (4)5.1、安装 (4)5.2、防腐 (4)5.3、焊接 (4)5.4、机械连接 (4)5.5、更换避雷针（线、带、网）、引下线、断接卡 (5)5.6、保护间隙旳调节 (5)5.7、补充接地装置旳埋设 (5)6、验收 (6)6.1、验收前旳准备工作 (6)6.2、验收 (6)7、维护检修安全注意事项 (6)7.1、巡回检查安全注意事项 (6)7.2、定期检查与检修安全注意事项 (6)1、总则1.1合用范畴1.1.1 本规程合用于110kV及如下电力系统和建筑物、构筑物、设备及管网旳防雷和接地装置旳维护和检修。
1.1.2 防雷装置涉及避雷针（带、网）、保护间隙、击穿保险、避雷器及其引下线、断接卡、支持物、紧固件、连接线、连接头、连接点等部分。
接地装置涉及接地体、接地线零线、支持物、紧固件、分接头、连接头、连接点等部分。
2、完好原则2.1、零、部件2.1.1、防雷接地装置各构成部分（如下简称各构成部分）旳零部件齐全完整，其质量符合电力装置设计规范及国家或部颁技术原则。
2.1.2、零部件旳安装和基本施工牢固可靠，接地（零）线涂色、标志清晰、明显，并符合电气装置安装规范。
2.1.3、金属件防腐应符合本规程及国家部颁有关防腐技术规范旳规定。
2.2、运营性能2.2.1、独立避雷针旳保护范畴应符合设计规定2.2.2、避雷器、保护间隙和避雷器动作记录器等，在雷击过电压作用下动作敏捷可靠，通流容量、断流能力、灭弧电压、冲击电流、残压等性能符合规定。
2.2.3、接地装置旳接地电阻值符合规定，防雷装置旳接地电阻值在雷季土壤干燥状况下，亦应符合规定2.2.4、工作正常无设备、火灾、爆炸等隐患，对人身安全无威胁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷及接地装置检修作业标准
本标准规定了10kV（及以下电压等级）防雷及接地装置检修作业需做的准备工作、安全卡控点、作业流程及质量标准。
一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV（及以下电压等级）防雷及接地装置检修作业。
二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。
三、准备工作：
1、安全防护：作业人员正确佩戴劳动保护用品；对运行线路的防雷及接地装置进行检修作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-2010《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。
3、工器具材料：
材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。
材料：铝绞线、绝缘线、电力复合脂、凡士林、避雷器、接线端子、胶皮绝缘线、砂布、接地极、破布、毛刷、油漆（黑、灰）、镀锌铁线等。
登高工具：脚扣、安全帽、安全带等。
通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。
绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。
个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。
其他工具：绝缘电阻表、接地电阻表、铁锹、铁镐、压接工具等。
四、安全卡控点：
1、避雷器的检修应与其它线路设备的检修一并进行，对于运行的线路，相关的安全措
施必须按《电力设备停电作业标准》有关要求进行办理。
2、进行断开接地装置测量接地电阻时必须戴绝缘手套，拆开接地引线后禁止用手触及接地线。
五、作业流程及质量标准：
10kV（及以下电压等级）电力线路防雷手段有限，避雷器及其良好的接地是经济有效的防雷手段，对于朔黄铁路10kV（及以下电压等级）电力线路及设备来讲，防雷装置特指氧化锌避雷器。
