碳化硅陶瓷的制备及烧结温度对其密度影响的研究
碳化硅陶瓷实验总结

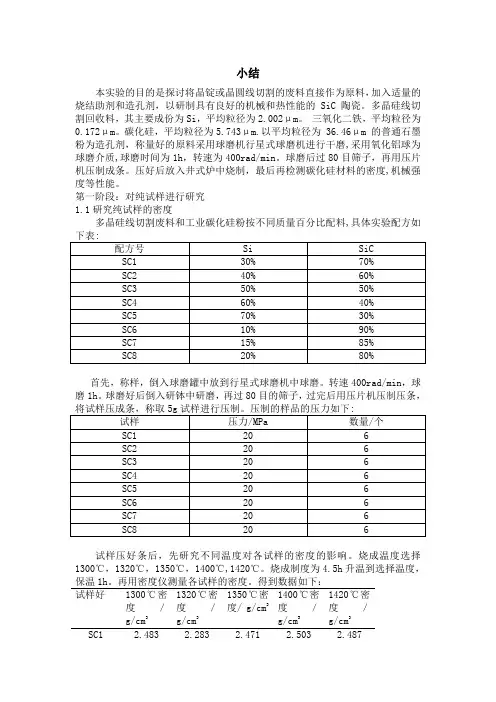

小结本实验的目的是探讨将晶锭或晶圆线切割的废料直接作为原料，加入适量的烧结助剂和造孔剂，以研制具有良好的机械和热性能的 SiC 陶瓷。
多晶硅线切割回收料，其主要成份为Si，平均粒径为2.002μm。
三氧化二铁，平均粒径为0.172μm。
碳化硅，平均粒径为5.743μm.以平均粒径为 36.46μm 的普通石墨粉为造孔剂，称量好的原料采用球磨机行星式球磨机进行干磨,采用氧化铝球为球磨介质,球磨时间为1h，转速为400rad/min。
球磨后过80目筛子，再用压片机压制成条。
压好后放入井式炉中烧制，最后再检测碳化硅材料的密度,机械强度等性能。
第一阶段：对纯试样进行研究1.1研究纯试样的密度多晶硅线切割废料和工业碳化硅粉按不同质量百分比配料,具体实验配方如首先，称样，倒入球磨罐中放到行星式球磨机中球磨。
转速400rad/min，球磨1h。
球磨好后倒入研钵中研磨，再过80目的筛子，过完后用压片机压制压条，试样压好条后，先研究不同温度对各试样的密度的影响。
烧成温度选择1300℃，1320℃，1350℃，1400℃,1420℃。
烧成制度为4.5h升温到选择温度，保温1h。
再用密度仪测量各试样的密度。
得到数据如下：试样好1300℃密度／g/cm31320℃密度／g/cm31350℃密度/ g/cm31400℃密度／g/cm31420℃密度／g/cm3SC1 2.483 2.283 2.471 2.503 2.487SC2 2.483 2.432 2.422 2.502 2.494 SC3 2.277 2.329 2.318 2.345 2.329 SC4 2.252 2.306 2.223 2.26 2.253 SC5 2.214 2.286 2.183 2.162 2.174 SC6 2.531 2.544 2.531 3.003 3.044 SC7 2.501 2.534 2.508 3.034 3.025 SC8 2.468 2.44 2.492 2.958 2.981Origin 图表如下：不同温度对试样密度的影响通过上图可以发现，随着温度的升高，样品的密度在增加。
碳化硅陶瓷的制备工艺和性能研究
碳化硅陶瓷的制备工艺和性能研究碳化硅陶瓷是一种高性能陶瓷材料，它具有许多优异的性能，如高硬度、高耐磨性、高抗腐蚀性和高温稳定性等。
这些优异的性能使碳化硅陶瓷成为重要的工业材料，被广泛应用于航空、航天、船舶、电子、机械等领域。
本文将围绕碳化硅陶瓷的制备工艺和性能进行研究。
一、碳化硅陶瓷的制备工艺1. 原料选择与预处理制备碳化硅陶瓷的原料主要有碳素和硅源。
碳素选用的主要有石墨、太空热解炭等，硅源则有二氧化硅、硅酸及其盐酸等。
在选择原料时，需要考虑原料的纯度、颗粒度、分布、比例等因素，并针对原料的特性做出相应的预处理，如研磨、筛选、混合等。
2. 成型工艺碳化硅陶瓷的成型工艺主要有四种，分别是压制法、注塑法、挤出法和成型造型法。
其中，压制法是最常用的一种成型方法，它包括干压法和湿压法两种，前者适用于制备密实的块体或棒材，后者适用于制备具有较高粘结力的薄膜或管材。
注塑法则适用于制备形状复杂的零部件，挤出法则适用于制备长丝、异形管和板材等。
成型造型法则可以将原料直接制成所需形状，常用于制备复杂的结构件。
3. 热处理工艺碳化硅陶瓷的热处理工艺包括热压缩、热处理和气相热解三种方法。
其中，热压缩被广泛用于制备密实的碳化硅材料，其工艺是将成型后的坯体放入高温高压下热处理，使其晶粒细化，形成高硬度的碳化硅陶瓷。
热处理则是将成型后的坯体放入高温处进行热肥，使其形成均匀的晶粒和致密的组织结构。
气相热解则是将碳素、硅源放入炉内，经过高温热解，生成碳化硅陶瓷。
二、碳化硅陶瓷的性能研究1. 物理性能碳化硅陶瓷具有较高密度、较高硬度、高抗压强度和高质量的特点。
它的热导率约为金属的三倍左右，热膨胀系数小，因此在高温下具有优异的热冲击性。
其断裂韧性和抗拉强度也相对较高。
此外，由于碳化硅陶瓷中Si-C键的共价性，其化学稳定性及抗氧化性也很高。
2. 磨损性能碳化硅陶瓷具有良好的耐磨性能，这是由于其微硬度和韧性之间的平衡作用所致。
实验表明，碳化硅陶瓷与钢材的耐磨性相当，具有良好的抗磨、抗切削性能，因此常用于制造高速切削工具、模具和轴承等。
烧结温度对Ti_(3)SiC_(2)SiC陶瓷材料性能的影响
第34卷第2期2021 年 4 月大学物理实验PHYSICAL EXPERIMENT OF COLLEGEVol.34 No.2Apr.2021文章编号：1007-2934(2021) 02-0010-03烧结温度对Ti 3 SiC 2 /SiC 陶瓷材料性能的影响解玉鹏**，孙添鑫，徐俊收稿日期：2021-02-17基金项目：吉林省教育厅科学研究资助项目(JJKH20190832KJ)；吉林市科技创新发展计划项目(201831777) ；2020年吉林省大学生创新创业训练计划*通讯联系人(吉林化工学院理学院，吉林吉林132022)摘 要：以微米级TiC 粉和Si 粉为主要原料,Al 粉为烧结助剂，采用无压烧结工艺制备Ti s SiQ/SiC陶瓷材料，研究了烧结温度对陶瓷材料显微结构及力学性能的影响。
结果表明，随着烧结温度的升高,Ti s SiQ/SiC 陶瓷材料的弯曲强度先提高后降低。
烧结温度为1 500 t 的陶瓷材料力学性能最佳,其密度为 4.88 g/cm _3。
关 键 词：Ti 3SiC 2；陶瓷;弯曲强度;微观结构中图分类号：O469 文献标志码：A DOI ：10.14139/22-1228.2021.02.003航空发动机热端、航天飞机热防护系统和火 箭发动机喷管等部件亟须由具有耐高温、高强度、高韧性和线性力学行为的材料制造而成。
相对于传统金属材料而言,陶瓷材料具有强度高、高温稳定性好、化学稳定性强和线性力学行为等优异性能。
但由于陶瓷材料本身脆性问题，其强韧化一直是陶瓷材料研究的核心问题之一[1-4]。
Ti 3SiC 2[5,6 ]既具有金属的性能，即常温下有很好的导热、导电性能，有较低的维氏硬度、较高 的弹性模量,有延展性，可像金属和石墨一样进行机械加工；同时,它又具有陶瓷的性能，即高屈服强度、高熔点、高热稳定性和较好的自润滑性能。
Ti 3SiC 2 添加到 Al 2O 3[7],2D C/SiC ⑻ 或 SiC f /SiC [9]中有助于改善界面结合强度，从而提高材料 的强韧性。
烧结温度对碳化硅陶瓷力学性能的影响
烧结温度对碳化硅陶瓷力学性能的影响碳化硅陶瓷是一种具有优异力学性能的高性能材料，在各个领域得到广泛的应用。
烧结温度是制备碳化硅陶瓷的一个重要参数，它会对碳化硅陶瓷的力学性能产生影响。
本文将从硬度、强度、断裂韧性等方面综述烧结温度对碳化硅陶瓷力学性能的影响。
首先，烧结温度对碳化硅陶瓷的硬度有显著影响。
高烧结温度能够使碳化硅晶粒之间发生晶界结合，进而提高材料的致密度和硬度。
然而，当烧结温度过高时，可能会导致硬度下降。
这是由于高温会使碳化硅中的氧化硅发生液相形成，使硬质碳化硅晶粒的形态发生变化。
因此，适宜的烧结温度可以使碳化硅陶瓷具有较高的硬度。
其次，烧结温度对碳化硅陶瓷的强度也会有影响。
一般情况下，高烧结温度有助于提高碳化硅陶瓷的强度。
这是因为高温能够加速材料的致密化过程，减小孔隙和缺陷，提高材料的界面结合强度。
然而，当烧结温度过高时，可能会导致结晶体尺寸增大和析出物生成，从而降低材料的强度。
因此，需要选择合适的烧结温度，以获得最佳的强度性能。
此外，烧结温度对碳化硅陶瓷的断裂韧性也有一定的影响。
低温下烧结会使得材料致密性较低，晶界结合能力较差，导致材料的断裂韧性降低。
而高温下烧结能够促使碳化硅颗粒之间发生氧化硅的液相形成，形成较强的结合，从而提高材料的断裂韧性。
然而，当烧结温度过高时，可能会出现晶界相变和大晶粒生长现象，从而降低材料的断裂韧性。
因此，合适的烧结温度对碳化硅陶瓷的断裂韧性至关重要。
总的来说，烧结温度是影响碳化硅陶瓷力学性能的重要因素。
适当的烧结温度可以提高碳化硅陶瓷的硬度、强度和断裂韧性。
但是，过高的烧结温度可能会导致晶粒长大和析出物形成，从而降低材料的性能。
因此，需要根据具体应用来选择适宜的烧结温度，以获得最佳的力学性能。
(完整版)SiC陶瓷的高压烧结工艺及性能材料专业本科毕业设计
摘要碳化硅陶瓷具有高温强度高、抗氧化性强、耐磨损性好、热膨胀系数小、硬度高、抗热震和耐化学腐蚀等优良特性,因此,在很多领域得到广泛应用。
然而,SiC是一种共价键性很强的化合物,其自扩散系数极小,可烧结性很差。
在传统的粉末冶金SiC烧结工艺条件下,如果不加入适当的添加剂,纯SiC是很难烧结致密化。
采用超高压烧结方法可以在较低温度、较短时间、低烧结助剂添加量下获得高致密度、高性能的陶瓷。
本文利用高压六面顶压机对SiC陶瓷的高压烧结，对SiC陶瓷的高压烧结工艺及性能进行了初步的研究，并进行了理论分析，探索了其显微结构与性能之间的关系。
通过对SiC复相陶瓷的相对密度和XRD 谱的研究分析，发现高压烧结的SiC陶瓷材料具有优良的性能，主要体现在导热性能和韧性在，有良好的应用前景。
与常压相比，高压烧结可以有效的降低金属陶瓷的烧结时间和烧结制度，增进致密化，进而达到改进性能的目的。
六面顶高压烧结技术是一种快速、高效的烧结技术，大大降低了烧结温度和缩短了烧结时间，并且可制备出接近理论密度的复相陶瓷材料。
采用超高压烧结工艺可以烧结获得无烧结助剂添加的高致密度SiC陶瓷(致密度92%~100%)。
烧结工艺对陶瓷的性能有明显的影响，实验结果表明：Al2O3是SiC烧结的有效烧结助剂,在低添加量下(约2wt%)即可实现陶瓷的全致密烧结。
烧结工艺对添加了烧结助剂陶瓷性能的影响与纯SiC 的烧结类似,但获得的陶瓷的致密度普遍较高。
关键词：SiC陶瓷高温高压技术烧结性能物相分析（XRD谱)ABSTRACTSiC ceramics is a good material with resistance, wear resistance, thermal expansion coefficient, widely used in many fields. However, SiC is a covalent bond strong compound, the self-diffusion coefficient is extremely small, the sinterability is poor. SiC sintered in the conventional powder metallurgy process conditions, without the inclusion of suitable additives, pure SiC densification is difficult. Using ultra- lower the temperature, the shorter the time, the low sintering additives added amount obtained by a this paper, based on six sides the preliminary research, and the theoretical analysis, to explore the relationship between its microstructure and properties. Through the relative density of SiC ceramic compound phase spectrum and XRD analysis, found that the performance of thermal conductivity and toughness in, prospect.Compared with normal pressure, effectively reduce metal sinteri ng time and sintering the ceramic system, promote densification, and thus achieve the purpose of improving performance. Cubic the sintering time, and close to the theoretical density of the composite ceramic materials can be prepared. Using be obtained by sintering without sintering aids added the low dosage (ab out 2wt%) to achieve a fully dense sintered ceramic. The sinteri ng process is similar with added the sintering aids Ceramics pu re SiC sintered similar, but the density of the ceramic is general ly V等以四乙氧基硅烷、甲基三乙氧基硅烷作硅源,以酚醛树脂、淀粉等为碳源,形成的凝胶在氮气中于800℃炭化得到SiC 前驱体,再于氩气中1550 ℃加热,得到了5～20nm的SiC。
泡沫碳化硅陶瓷的制备工艺与性能研究
泡沫碳化硅陶瓷的制备工艺与性能研究一、本文概述随着科学技术的不断发展和进步，新型陶瓷材料的研究与应用逐渐成为材料科学领域的研究热点。
其中，泡沫碳化硅陶瓷作为一种轻质、高强、耐高温的新型陶瓷材料，凭借其独特的物理和化学性能，在航空航天、能源、环保等领域展现出广阔的应用前景。
本文旨在深入探讨泡沫碳化硅陶瓷的制备工艺，研究其性能特点，为进一步优化制备工艺、提升材料性能以及推动其在实际应用中的广泛使用提供理论支撑和实践指导。
本文首先概述了泡沫碳化硅陶瓷的基本性质和研究背景，阐述了其在不同领域中的应用价值。
随后，详细介绍了泡沫碳化硅陶瓷的制备工艺，包括原料选择、配方设计、成型方法、烧结工艺等关键步骤，并分析了各工艺参数对材料性能的影响。
在此基础上，本文重点研究了泡沫碳化硅陶瓷的物理性能、化学性能以及力学性能，如密度、孔隙率、热稳定性、抗腐蚀性等，并通过实验数据分析了其性能特点与制备工艺之间的关联。
本文总结了泡沫碳化硅陶瓷的制备工艺与性能研究成果，指出了当前研究中存在的问题和不足，并对未来的研究方向和应用前景进行了展望。
通过本文的研究，旨在推动泡沫碳化硅陶瓷制备工艺的进一步优化，提升材料性能，拓展其应用领域，为新型陶瓷材料的发展做出积极贡献。
二、泡沫碳化硅陶瓷的制备工艺泡沫碳化硅陶瓷的制备工艺主要包括原料选择、配方设计、泡沫前驱体的制备、碳化硅化过程以及后处理几个关键步骤。
原料选择是制备泡沫碳化硅陶瓷的第一步，其主要原料包括硅源、碳源、造孔剂以及可能的添加剂。
硅源一般选择硅粉、硅溶胶或硅烷等，碳源则可以选择石墨、炭黑、有机聚合物等。
造孔剂的选择对于泡沫结构的形成至关重要，常用的有无机盐类、高分子聚合物等。
根据需求，还可以添加一些助剂，如分散剂、催化剂等。
配方设计则需要根据所需的碳化硅陶瓷性能，合理搭配各原料的比例。
通过调整硅碳比、造孔剂含量等参数，可以控制泡沫碳化硅陶瓷的密度、孔径、孔结构以及机械性能等。
泡沫前驱体的制备是制备泡沫碳化硅陶瓷的关键步骤。
烧结温度对碳化硅陶瓷力学性能的影响
碳 化 硅 的 化 学 式 为பைடு நூலகம்ＳＣ， 强 共 价 化 合 物 ， 有 ｉ 是 具
的力学性 能 ， 有关选 择烧 结助 剂 、 变压制 方法等 多 改 方 面 的研 究 已见报 道 。本 文作 者 采 用 硼 、 助 碳
耐 高温 、 耐腐 蚀 、 磨 损 、 密 度 和高 温 强 度高 等 优 耐 低
ｃ ｒ ｍｉｓ ｗｉｈ ｇ ｏ ｍｅ ｈ ｎｉａ ｒ ｐｅｔｅ ｒ ｂｔｉ ｄ ｔ ｉ ｅ ｉ ｔｍｐｅａ ｕ ｅ ｆ２１ ０ ～ ２ ２０￣ ． Ｉ ｓ ｅａｉ ｅ ｅａ ｃ ｔ ｏｄ ｃ ａ ｃ ｌｐ ｏ ｒｉｓ ａ ｅ ｏ ａｎｅ ａ ｓｎｔｒｎｇ ｅ ｒ ｔ ｒ ｏ ９ ２ Ｃ ｔｈａ ｒ ｌｔｖ
９ ％ ； 弯 强 度 接 近 ４ ０ Ｐ ； 氏硬 度 ２ Ｇ ａ以上 。在 试 验 温 度 范 围 内 ， 度 与 抗 弯 强 度 之 间 的 关 系近 似 为 ６ 抗 ０ Ｍ ａ维 ３Ｐ 密
线 性 关 系 ， 度越 高 抗 弯强 度 和 硬度 性 能 越 好 。 密 关键 词 ： 化 硅 陶 瓷 ； 结 温 度 ； 微 结 构 ； 学性 能 碳 烧 显 力
ｄ ｓｔ ｆｍｏ ｅ ｔａ ｅｎ ｉｙ ｏ ｒ ｈ ｎ ９６％ ； ｅ ｉ ｔｅ ｇｈ ｏ ｅ ｒ４ ０Ｍ Ｐａ； Ｖｉｋ ｒ ａ ｄｎ ｓ ｆｍｏ ｅ ｈ ｎ ２３ＧＰａ Ｉ ｔｅ ｔｓｉ ｂ ｎｄｎｇ ｓｒ ｎ ｔ ｆｎ ａ ０ ｃ ｅ ｓ ｈ ｒ ｅ ｓ ｏ ｒ ｔａ ． ｎ ｈ ｅ ｔ ｎｇ ｔ ｍｐ ｒ ｔ ｅ ｒｎｇ ｅ ｅ ａｕｒ ａ ｅ，ｔ ｅ ｒ ｌｔｏ ｕ ｖ ｅ ｗｅ ｎ ｄ ｎｓｔ ｎ ｎ ｉ ｇ ｓｒ ｎ ｔ ｓ ａ ｐ ｏ ｉ ｔ ｏ ｌｎ ａ ｎ ． Ｔｈ ｉｈｅ ｈ ｅａｉｎ ｃ ｒ ｅ ｂ ｔ ｅ ｅ ｉｙ ａ ｄ ｂｅ ｄ ｎ ｔｅ ｇｈ ｉ ｐ ｒ ｘ ｍａｅ ｔ ｉ ｅ ｒｏ ｅ ｅｈｇ ｒ ｄｅ ｓｔ ｔｅ ｂｅｔｒｉ ｈ ｎｄｎｇ ｓｒｎｇｈ ａ ｈｅ ｈ ｒ ｎｅ ｓ ｎ ｉｙ， ｈ ｔ ｓｔ ｅ ｂｅ ｉ ｔｅ ｔ ｎｄ ｔ ａ ｄ ｓ ． ｅ Ｋｅ ｒ ｙ ｗｏ ｄｓ：ｓｌｃ ｎ ｃ ｒ ｉ ｅ ａ ｃ ；ｓｎｔｒｎｇｔ ｍｐ ｒ ｔ ｅ；ｍｉ ｒ ｔｕ ｔ ｒ ｉｉｏ ａ ｂｄｅ ｃ ｒ ｍｉ ｓ ｉ ｅ ｉ ｅ ｅ ａｕｒ ｃｏｓｒ ｃ ｕ ｅ；ｍ ｅ ｈａ ｉａ ｒ ｐ ｒｙ ｃ ｎｃ ｌｐ ｏ ｅ ｔ
碳化硅陶瓷固相烧结的烧结机理及研究进展简
导 了整个 的升 华 过 程 ， Ｓ ｉ — Ｃ体 系 中存 在 的 各 气
相在 碳化 硅 晶母 上发 生 扩 散凝 聚 ， 促 进 了碳 化 硅
时空 位 的漂 移 方 向 取 决 于 不 同 部 位 的空 位 浓 度
的不 同 。原子 或离 子 的反 向扩 散 即为 空 位扩 散 。 首先 ， 进行 从最 大 浓度 部 位 向最 低 浓 度 部 位 的空
生收 缩 。气 孔 形 状 的变 化 对 坯 体 一 些 宏 观 性 质 有可观 的影 响 ， 但 不影 响坯 体 密 度 。气 相 传 质 过 程要 求 把 物 质 加 热 到 可 以 产 生 足 够 蒸 汽 压 的
温度 引。
２ ． ２ 扩散 传质 机理
结成 本 高且难 以制 备 复 杂形 状 的碳 化 硅 陶 瓷［ ６ ］ 。 相 对于 热压 烧结 技 术 ， 无 压 烧 结 制 备 的碳 化 硅 陶 瓷 的致 密 性 稍 有 逊 色 ， 但是 ， 无 压 烧 结 可 制 备 复 杂 形状 且厚 度较 大 的碳 化 硅 陶 瓷 制 品 ， 生产 成 本
种通 过气 相 的传 质 趋 势 ， 这 种传 质 过 程 仅 仅 在 高
温下蒸 汽 压较 大 的系统 内进 行【 １ 。
蒸 发一 凝 聚 传 质 的特 点 是 烧 结 时 颈 部 区 域 扩大 ， 球形 改变 为椭 圆 ， 气孑 Ｌ 形状改变， 但 球 与 球
之 间的 中心距不 变 ， 在 这 种 传质 过 程 中坯 体 不 发
晶体 长 大 。 固相 烧 结 的碳 化 硅 颗 粒 晶体 比较 规 则， 但 内部也会 有 一定量 的气 孔产 生 。
为 防止 晶粒生 长 过程 中碳 化 硅 发 生 氧 化 ， 在 碳化 硅 的无压 烧结 中 ， 一 般 需 通惰 性 气 氛 保 护 防
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、引言
碳化硅陶瓷是一种非常重要的陶瓷材料，具有高温强度、抗腐蚀和高
热导率等优良性能，因此在航空航天、电子、光学等领域有着广泛的
应用。
碳化硅陶瓷的制备及性能研究一直备受关注，而其密度是衡量
其质量的重要指标之一。
烧结温度是影响碳化硅陶瓷密度的一个重要
因素，因此研究烧结温度对碳化硅陶瓷密度的影响具有重要意义。
二、碳化硅陶瓷的制备方法
1. 原料准备：通常采用碳化硅粉末和适量的添加剂作为原料，碳化硅
粉末的粒度、纯度及其添加剂的种类和用量都会对制备后的陶瓷密度
产生影响。
2. 混合：将碳化硅粉末和添加剂进行充分混合，以确保添加剂均匀分
散在碳化硅粉末中。
3. 成型：将混合后的原料进行成型，常用的成型方法包括压制、注塑、浇铸等。
4. 烧结：将成型后的陶瓷坯体放入烧结炉中进行烧结，烧结温度、时
间和气氛对陶瓷的性能有重要影响。
三、烧结温度对碳化硅陶瓷密度的影响
1. 烧结温度过低会造成碳化硅陶瓷未充分烧结，导致陶瓷密度较低。
2. 烧结温度过高可能会导致碳化硅陶瓷晶粒长大过快，使得陶瓷内部
产生较大的孔隙，从而影响陶瓷密度。
3. 烧结温度的选择需综合考虑碳化硅陶瓷的成分、添加剂、烧结环境
等因素来确定。
四、研究方法
1. 实验材料：选取工业级碳化硅粉末和添加剂作为原料。
2. 实验设计：分别对不同烧结温度下制备的碳化硅陶瓷进行密度测试，对比分析烧结温度对碳化硅陶瓷密度的影响。
3. 实验步骤：包括原料制备、混合、成型、烧结、密度测试等步骤。
4. 实验仪器：密度测试常采用排水法、气体置换法等方法，可选用密
度计进行测试。
五、实验结果与分析
1. 进行实验后得出不同烧结温度下制备的碳化硅陶瓷密度随着烧结温
度的增加呈现出先升高后降低的趋势。
2. 烧结温度较低时，陶瓷密度较低，可能是由于未充分烧结导致的。
3. 随着烧结温度的升高，碳化硅陶瓷的密度也随之增加，但当烧结温
度过高时，密度反而下降，可能是因为晶粒长大导致陶瓷内部产生大
的孔隙所致。
4. 综合分析得出最佳烧结温度范围，以获得较高密度的碳化硅陶瓷。
六、结论
通过对不同烧结温度下碳化硅陶瓷密度的研究分析，得出了烧结温度
对碳化硅陶瓷密度的影响规律，为提高碳化硅陶瓷的密度提供了理论
依据。
进一步的碳化硅陶瓷制备及应用研究将更好地推动碳化硅陶瓷
在航空航天、电子、光学等领域的应用。
七、参考文献
1. XXX，XXX.《碳化硅陶瓷的密度研究》.《材料科学与工程》.
2. XXX，XXX.《烧结工艺对碳化硅陶瓷密度的影响》.《陶瓷工程》.
以上就是碳化硅陶瓷的制备及烧结温度对其密度影响的研究，如果您对此有更深入的了解或者其他问题，欢迎探讨交流。
一、引言
碳化硅陶瓷是一种非常重要的陶瓷材料，具有高温强度、抗腐蚀和高热导率等优良性能，因此在航空航天、电子、光学等领域有着广泛的应用。
碳化硅陶瓷的制备及性能研究一直备受关注，而其密度是衡量其质量的重要指标之一。
烧结温度是影响碳化硅陶瓷密度的一个重要因素，因此研究烧结温度对碳化硅陶瓷密度的影响具有重要意义。
二、碳化硅陶瓷的制备方法
1. 原料准备
碳化硅陶瓷的制备通常采用碳化硅粉末和适量的添加剂作为原料。
碳化硅粉末的粒度、纯度及其添加剂的种类和用量都会对制备后的陶瓷密度产生影响。
2. 混合
将碳化硅粉末和添加剂进行充分混合，以确保添加剂均匀分散在碳化硅粉末中，从而保证陶瓷的均一性和稳定性。
3. 成型
将混合后的原料进行成型，常用的成型方法包括压制、注塑、浇铸等。
成型工艺的优劣会直接影响到陶瓷的密度和结构。
4. 烧结
将成型后的陶瓷坯体放入烧结炉中进行烧结，烧结温度、时间和气氛
对陶瓷的性能有重要影响。
合理的烧结工艺是保证陶瓷密度的重要因素。
三、烧结温度对碳化硅陶瓷密度的影响
1. 烧结温度过低会造成碳化硅陶瓷未充分烧结，导致陶瓷密度较低。
过低的烧结温度会影响陶瓷晶粒的生长以及致密化程度。
2. 烧结温度过高可能会导致碳化硅陶瓷晶粒长大过快，使得陶瓷内部
产生较大的孔隙，从而影响陶瓷密度。
过高的烧结温度还可能导致陶
瓷发生烧结失真、残余氧化物等问题。
3. 烧结温度的选择需综合考虑碳化硅陶瓷的成分、添加剂、烧结环境
等因素来确定。
通过合理控制烧结温度，可以获得较高密度的碳化硅
陶瓷。
四、研究方法
1. 实验材料
选取工业级碳化硅粉末和添加剂作为原料，保证原料的稳定性和可比性。
2. 实验设计
分别对不同烧结温度下制备的碳化硅陶瓷进行密度测试，对比分析烧
结温度对碳化硅陶瓷密度的影响，并通过实验数据进行统计分析。
3. 实验步骤
包括原料制备、混合、成型、烧结、密度测试等步骤。
每个步骤都需
要严格控制，以保证实验结果的准确性。
4. 实验仪器
密度测试常采用排水法、气体置换法等方法，可选用密度计进行测试。
确保使用准确可靠的实验仪器和方法对实验数据进行采集和分析。
五、实验结果与分析
1. 进行实验后得出不同烧结温度下制备的碳化硅陶瓷密度随着烧结温
度的增加呈现出先升高后降低的趋势。
这说明存在一个最佳的烧结温
度范围，以获得最高密度的碳化硅陶瓷。
2. 烧结温度较低时，陶瓷密度较低。
可能是由于未充分烧结导致的，
进行进一步的分析并采取措施确保陶瓷的充分烧结是很有必要的。
3. 随着烧结温度的升高，碳化硅陶瓷的密度也随之增加，但当烧结温度过高时，密度反而下降，可能是因为晶粒长大导致陶瓷内部产生大的孔隙所致。
确定最佳烧结温度范围，是实现碳化硅陶瓷高密度的关键。
4. 综合分析得出最佳烧结温度范围，以获得较高密度的碳化硅陶瓷，这将为碳化硅陶瓷在航空航天、电子、光学等领域的应用提供重要的支持。
六、结论
通过对不同烧结温度下碳化硅陶瓷密度的研究分析，得出了烧结温度对碳化硅陶瓷密度的影响规律，为提高碳化硅陶瓷的密度提供了理论依据。
进一步的碳化硅陶瓷制备及应用研究将更好地推动碳化硅陶瓷在航空航天、电子、光学等领域的应用。
七、参考文献
1. XXX，XXX.《碳化硅陶瓷的密度研究》.《材料科学与工程》.
2. XXX，XXX.《烧结工艺对碳化硅陶瓷密度的影响》.《陶瓷工程》.
以上就是碳化硅陶瓷的制备及烧结温度对其密度影响的研究，通过实验和分析，我们对于烧结温度对碳化硅陶瓷密度的影响有了更深入的了解。
在今后的研究和应用中，我们将进一步优化碳化硅陶瓷的制备
工艺，以提高其密度和性能，为其在各个领域的应用提供更好的支持。
如果您对此有更深入的了解或者其他问题，欢迎探讨交流。
