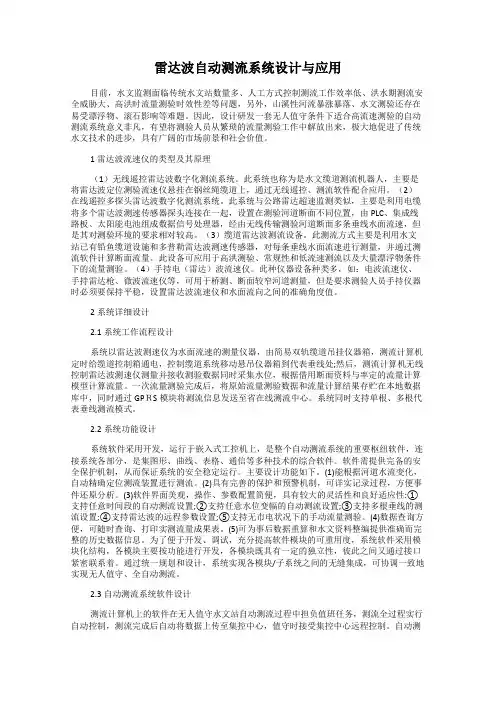

雷达波自动测流系统设计与应用
雷达波自动测流系统设计与应用目前，水文监测面临传统水文站数量多、人工方式控制测流工作效率低、洪水期测流安全威胁大、高洪时流量测验时效性差等问题，另外，山溪性河流暴涨暴落、水文测验还存在易受漂浮物、滚石影响等难题。
因此，设计研发一套无人值守条件下适合高流速测验的自动测流系统意义非凡，有望将测验人员从繁琐的流量测验工作中解放出来，极大地促进了传统水文技术的进步，具有广阔的市场前景和社会价值。
1雷达波流速仪的类型及其原理（1）无线遥控雷达波数字化测流系统。
此系统也称为是水文缆道测流机器人，主要是将雷达波定位测验流速仪悬挂在钢丝绳缆道上，通过无线遥控、测流软件配合应用。
（2）在线遥控多探头雷达波数字化测流系统。
此系统与公路雷达超速监测类似，主要是利用电缆将多个雷达波测速传感器探头连接在一起，设置在测验河道断面不同位置，由PLC、集成线路板、太阳能电池组成数据信号处理器，经由无线传输测验河道断面多条垂线水面流速，但是其对测验环境的要求相对较高。
（3）缆道雷达波测流设备。
此测流方式主要是利用水文站已有铅鱼缆道设施和多普勒雷达波测速传感器，对每条垂线水面流速进行测量，并通过测流软件计算断面流量。
此设备可应用于高洪测验、常规性和低流速测流以及大量漂浮物条件下的流量测验。
（4）手持电（雷达）波流速仪。
此种仪器设备种类多，如：电波流速仪、手持雷达枪、微波流速仪等，可用于桥测、断面较窄河道测量，但是要求测验人员手持仪器时必须要保持平稳，设置雷达波流速仪和水面流向之间的准确角度值。
2系统详细设计2.1系统工作流程设计系统以雷达波测速仪为水面流速的测量仪器，由简易双轨缆道吊挂仪器箱，测流计算机定时给缆道控制箱通电，控制缆道系统移动悬吊仪器箱到代表垂线处;然后，测流计算机无线控制雷达波测速仪测量并接收测验数据同时采集水位，根据借用断面资料与率定的流量计算模型计算流量。
一次流量测验完成后，将原始流量测验数据和流量计算结果存贮在本地数据库中，同时通过GPＲS模块将测流信息发送至省在线测流中心。
移动式雷达波在线测流系统在水文中的应用
移动式雷达波在线测流系统在水文中的应用摘要：本文主要围绕移动式雷达波在线测流系统展开研究，详细论述系统的设备组成、运行流程、软件管理。
在水文环境中应用在线测流系统，能够自动测验河流流量，测验结果的准确率高，值得推广应用。
关键词：移动式雷达波；在线测流系统；水文应用在开展水文监测工作时，面临水文测站多、洪水期测流隐患大、高洪流量测验时效性不足问题，所以要开发自动在线测流系统，减少流量测验工作量，实现自动化水文测验工作。
水文自动测报系统的建设，可以全面采集和分析雨水情数据，实现远程传输，从而指挥防汛抗旱工作。
然而，技术人员多针对重要流域设置站点，部分河流的位置偏远，测验难度高，因此很难设置测点，也无法获取流域数据，影响雨水情数据的准确性。
在防汛抗旱指挥工作中，为了提供准确的数据参考，要采用移动式雷达波在线测流系统。
通过长期系统运行实践发现，雷达波在线测流系统不仅能够自动检测水文数据，还可以保证数据结果的准确性，应用优势显著。
1、系统运行流程雷达波测流系统运行时，水面流速测量多采用雷达波探头实现，以轨道吊挂仪器，通过测流计算机为缆道控制箱提供电能，对缆道系统的悬吊仪移动予以控制。
测流计算机可以无线控制雷达波探头，测量和接收数据。
同时可采集水位数据，利用断面资料、率定流量计算模型，保证流量数据计算的准确性。
测验流量后，将原始数据、流量计算数据均存储到数据库内，通过GPRS/GSM 模块，将潮流信息发送至在线测流中心。
此外，该测流系统能够实现单根、多根垂线的测流任务。
第一，系统的主控器、蓄电池组、测流计算机、通讯模块、缆道控制箱，均设置在水文测站仪器房。
缆道钢丝绳与仪器房直接相连。
雷达测速探头、钢丝网悬挂机箱，也能够连接到仪器房内。
仪器房采用敞开式结构，并且朝向测流断面，确保雷达波测速探头的灵活使用。
第二，野外机箱内部，主要安装温度传感器、太阳能电池板、数传终端、蓄电池。
机箱下方，主要安装雷达波测速探头。
双江口站雷达波流量在线系统比测分析方案
双江口站雷达波流量在线系统比测分析方案摘要：《水文监测管理规定》和《河流流量测验规范》的规定和标准对雷达波流量在线系统进行比测分析，以确定在雷达波在线测流的采用系数。
关键词：双江口；雷达波；流量一、基本情况1、双江口水文站本站位于浏阳市高坪镇双江村，东经113°41＇，北纬28°12＇，为浏渭河区域代表站，控制流域面积2067km2，属二类精度站。
测验项目包括水位、流量、泥沙、降水、水温、水面蒸发、水质项目。
基本水尺断面位于大、小溪河汇合处下游约700m处，流速仪测流断面在基上6m处，测验河段顺直长度约为3km。
上游约10km处的大溪河上有古港坝一座；上游约24km处的小溪河上有株树桥水电站；上游约500m处已建双江口水电站；下游约2km处有石矶头水泥拦河坝。
下游500m处长沙引水工程建有桥梁，河道布置有两组桥墩。
基本水尺断面及流速仪测流断面均呈"U"型，河床为卵石夹沙组成，整个断面有水草生长，断面比较稳定。
水位21.57米以上为高水，21.57米至20.61米之间为中水，20.61米至20.14米为低水。
20.14米以下为枯水。
2、雷达波流量在线系统1）产品概述雷达波流量在线系统由跨河缆索、自移动探头、控制系统、电源系统等部分组成。
雷达波流量在线系统流速测量设备采用多普勒雷达波测速传感器，以非接触方式测量水流表面流速，借助自行走机构在缆索上运动，测量横断面上不同位置的水面流速，配套专业测流软件，通过借用断面资料来计算断面流量。
图2 雷达波流量在线系统示意图4）仪器安装雷达波流量在线系统的自动探头悬挂在跨河缆道上，根据控制系统发出的无线指令测量各垂线水面流速，测量完成后自动返回充电桩充电。
根据雷达波流速仪测流原理，其设备尤其适用于高流速、大量漂浮物河流，其它测流设备无法入水情况下的流量测验。
由于测速时不受水面漂浮物、水质、水流状态的影响，而且流速愈大，漂浮物愈多，反射波愈强，有利于雷达波流速仪工作，所以用它来替代传统的高洪流量测验方法浮标法是最合适的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物力。 关键词：自动化测验;无线雷达波测流仪；流速仪;相关性
中图分类号:P335
文献标识码:B
Application of Wireless Radar Wave Current Measurement Instrument on Discharge Measurement WANG Wen-hao LIANG Cun-feng ZHANG Qiang
Key words: automatic test; wireless radar wave current measurement instrument; velocity instrument; correlation
0引言
目前,山西省中小河流水文监测系统建设项目已 完成，中小河流雨量站、水位站、水文站站网已基本覆 盖全省主要河流。在中小河流站网建设中，许多新仪 器、新技术、新方法广泛应用于水文测验中,使得水文 测验技术有了较大的突破。
v=9fC o
⑴
2/o cos 0
式中W--- 水面的流速,m/s; C——电波在空气中的传播速度,3x 108 m/s; fD—为多普勒频移,Hz; f0一发射雷达波频率,Hz; e ——发射波与水流方向夹角，。。
河道流量计算公式：
Q=A（h）xvm
（2）
式中:4——截面面积,n?;
Vm--- 通过截面的流速,m/s; h--- 水位,m。
Abstract： With the rapid development of hydrological automation information, wireless radar wave current measurement instruments have been deployed to various hydrological station. The wireless radar wave current measurement instrument is a kind of non-contact river channel measuring instrument.lt can measure the direction and velocity of the river and calculate the flow by means of hydrological cable and computer control movement・ In this paper, the stability relationship coefficient between the wireless radar wave current measurement and the velocity instrument by analyzing the results of the same section test. The results could provide a basis for replacing buoy test and realizing automatic test in gauging station in the future, and could also save a lot of manpower and material resources.
72 文章编号：1006-8139( 2019 )03-072-03
山西水利科技
2019年8月
无线雷达波测流仪在流量测验中的应用分析
王文浩梁存峰张蔷
(长治市水文水资源勘测分局山西长治046000)
摘要：随着水文自动化信息的飞速发展,水文测验仪器不断更新，无线雷达波测流仪开始布置 到各个站点。无线雷达波测流仪是一种非接触河道测验仪器，它可以通过借助水文缆道 、电脑控制运 动，测量河流水向、流速，计算出流量。文中通过无线雷达波测流仪与流速仪同断面测验结果分析 ,找 出两者稳定关系系数，可为今后替代浮标测验、实现测站自动化测验提供依据，也能够节约大量人力
随着水文科技化、现代化的快速发展，水文测验 自动化程度越来越高,无线雷达波测流仪被布置到基 本水文站。通过比测试验，可以寻求到无线雷达波与 流速仪之间的关系系数,从而为无线雷达波测流的应 用提供依据。无线雷达波测流仪可以解决中高洪水测
验的困难,缩短测报历时，实现水文测报的自动化、数 字化。本文致力于寻求无线雷达波与流速仪测流之间 的换算系数，从而为提供新的测验方法开辟道路。
第3期（总第213期）
王文浩，梁存峰，张蔷:无线雷达波测流仪在流量测验中的应用分析
73
LS68型旋杯式流速仪是水文系统基本水文站的 主要测量仪器叫使用方便、灵活。但施测时旋杯轴需 垂直于水流，因此测量流速受人工影响较大 。
1.2无线雷达波测流仪
雷达测速的基本原理是多普勒效应。仪器发送固 定频率的雷达波斜向射到水面,一部பைடு நூலகம்雷达波被水面 反射回来，反射回来的雷达波被仪器接收，测出发射 与反射信号的频差，便可以计算出水面流速叫计算公 式为叫
1仪器设备
1.1 LS68型流速仪
LS68型旋杯式流速仪的工作原理是，当流速仪 转子应对水流时,转子的设计结构使水流的直线运动 产生动量差和转矩,此转矩克服转子的静惯性力和动 摩阻及流体阻力后转动起来m°LS68型旋杯式流速仪 的旋转阻力很小,低、中速时流速与转子转速直线性 能很好。
收稿日期:2019-04-10 修回日期:2019-05-29 作者简介:王文浩(1989-),男，2017年毕业于长沙理工大学，助理工程师，主要从事水文测站测报、防汛工作。
雷达波测流包括手持雷达波测流、无线雷达波测 流、在线雷达波测流,应选择无风情况下测流,风力较 大时，应测风向、风力，加以改正。
1） 测速范围 0.20~1 &0m/s; 2）标称测量精度0.03 m/s; 3） 波速宽度12。;微波频率34 GHz; 4） 最大测程100 m; 5） 俯角45。。 相比流速仪,无线雷达波测流具有安全高效、自 动化程度高等优点，能够减少人力劳动，数据测量间 隔小,可为后期分析提供大量的数据资料,且不受天 气等外界因素干扰。
