收音机组装实习报告
机械与电子工程学院收音机组装实验报告专业：年级：班级：姓名：学号：指导老师:DS05-11（FM/AM）收音机组装实验报告一、实习目的1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
4.了解电子产品的焊接、调试与维修方法。
5.初步学习调试电子产品的方法，提高动手能力。
二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.DS05-11（FM/AM）收音机实验套件5.五号电池两节一、实习概要超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。
收音机虽然小，可谓五脏俱全，它包含了无线电接收的各个功能电路。
收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。
近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实习超外差式收音机，由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535KHz~1605KHz的中波段。
1. 元件说明①中频变压器（以下简称中周）三只为一套，其接线图见印制板图。
T2为振荡线圈的中周型号为LF10（红色）、T3为第一级中放用的中周（白色）、T4为第二季中放的中周（黑色）。
中周外壳初期屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。
② T5为输入变压器，线圈骨架上有凸点标记为初级，印制板上也有圆点作为标记，器接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。
③三极管 VT5、VT6为9013属于中功率三极管放大倍数大约为180。
9014为低频功放，放大倍数约等于250，9018适合于高频功放，放大倍数约为120。
④电路原理图中所标称的元件参数为参考值，如与实际给出的元件参数有出入需自己灵活掌握。
所有元件详细情况见元件清单。
2.安装顺序先装低矮和耐热元件，然后再装大元件，最后再装怕热元件。
①电阻的安装：先将阻值识别号，可以采用紧贴式和立式。
我门要按R１——R8的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。
②电容和三极管的安装：先焊接瓷介电容，要注意上面得读数，紧接这就是焊电解电容了，特别要注意长脚是＂+＂极，短脚是＂—＂极。
，剪脚长度是适中，电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。
③由于调谐用的双连拨盘时离电路板很近，所以在它的圆周内的高处部分的元件脚在焊接前先用斜口钳剪去。
④焊接发光二极、喇叭和电池座。
元件清单序号名称型号规格位号数量序号名称型号规格位号数量1 集成电路CXA1691 IC 1片24 瓷片电容223 C15 1只2 发光二极管Φ3红D1 1只25 瓷片电容104 C14、C18、C7、C20 4只3 振荡线圈（中周）红色T2 1只26 电解电容 4.7uF C6 1只4 中频变压器（中周）黄色T3 1只27 电解电容10uF C8、C12、C13、C17 4只5 磁棒及线圈4*8*80mm T11套28 电解电容220uF C19、C21 2只6 滤波器10.7M CF1 1只29 四联电容CBM-443PF C（A、B、D、E）1只7 滤波器455 CF2 1只30 波段开关K2 1只8 鉴频器10.7M CF3 1只31 耳机插座Φ3。
5mm CK 1只9 空心电感Φ3.5*0.6*3.5 L2 1只32 焊片Φ2.7mm 1只10 空心电感Φ3.5*0.6*4.5 L1 1只33 刻度面板1块11 扬声器0.5W 8ΩBL 1只34 调谐拨盘1只12 电位器50KΩRP 1只35 电位器拨盘1只13 电阻100ΩR4 1只36 磁棒支架1只14 电阻150ΩR2 1只37 印刷电路板1块15 电阻510ΩR5 1只38 装配说明1份16 电阻 2.2KΩR3 1只39 电池极片1套（3片）17 电阻100KΩR1 1只40 导线红、黑、黄5根18 瓷片电容1P C5 1只41 机壳上盖1个19 瓷片电容15P C3、C4 2只42 机壳下盖1个20 瓷片电容30P C1、C2 2只43 螺丝M2.5*4.5 4个21 瓷片电容151 C16 1只44 螺丝M1.7*4 1个22 瓷片电容221 C11 1只45 螺丝M2*6 1个23 瓷片电容103 C9、C10、C22 3只46 天线1根二、原理介绍1. 最简单收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压VAB最大，将该电波接收下来。
经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。
由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ—1605kHZ获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机图1 最简单的收音机组成框图2. 超外差收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
在广播、电视、通讯领域，超外差接收方式被广泛采用。
如图2。
图2 超外差原理在超外差的设计中，本振频率高于输入频率。
用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：如接收信号频率是：600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f中频为一固定中频信号。
超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
比较起来，超外差式收音机具有以下优点：（1）接收高低端电台（不同载波频率）的灵敏度一致；（2）灵敏度高；（3）选择性好（不易串台）。
由于直接放大式收音机的灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，它的选择性差，接收相邻频率的电台信号时存在串台现象。
为了提高灵敏度和选择性，就要采用超外差式收音机。
超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是4 6 5 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后推动扬声器工作。
9018-2型袖珍收音机，采用典型六管超外差式电路，具有安装调试方便、工作稳定、灵敏度高、选择性好等特点，功放级采用无输出变压器的功率放大器， (OTL电路)，有效率高、频率特性好、声音宏亮、耗电省等特色。
是一款值得青少年无线电爱好者动手制作的套件。
3.收音机电路的工作原理图3是收音机的电路原理图。
为了分析方便，它的工作过程可以画成方框图，如图4。
图3 电路原理图图4 原理方框图①输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号。
②变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
VT l、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz 的等幅高频振荡信号。
由于C l对高频信号相当短路，T l的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、cB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。
T2是振荡线圈，其初次绕在同一磁芯上，它们把VT 1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT 1的发射极上。
混频电路由VT l、T3的初级线圈等组成，是共发射极电路。
其工作过程是：(磁性天线接收的电台信号)通过输入调谐电路接收到的电台信号，通过Tl的次级线圈Lcd 送到VT l的基极，本机振荡信号又通过C2送到VT l和发射极，两种频率的信号在T 1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz的信号，这就是中频信号。
混频电路的负载是中频变压器，T3的初级线圈和内部电容组成的并联谐振电路，它的谐振频率是465KHz，可以把465KHz的中频信号从多种频率的信号中选择出来，并通过T3的次级线圈耦合到下一级去，而其它信号几乎被滤掉。
③中频放大电路它主要由VT2、VT3组成的两级中频放大器。
第一中放电路中的VT2负载是中频变压器T4和内部电容组成，它们构成并联谐振电路，谐振频率是465KHz，与前面介绍的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。
④检波和自动增益控制电路中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
AGC控制电压通过R3加到VT2的基极，其控制过程是：外信号电压↑→Vb3↑—Ib3↑→Ic3↑→Vc3↓通过R3 Vb2↓→Ib2↓→Ic2↓→外信号电压↓检波级的主要任务是把中频调幅信号还原成音频信号，C4、C5起滤去残余的中频成分的作用。
精选收音机实习报告3篇
精选收音机实习报告3篇收音机实习报告篇1一、引言：有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。
二、调幅中波收音机的电路方框图，电路图，信号的流程如下：收音机的基本工作原理：天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合——变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装前的准备工作：所需的基本工具：电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺实训的体会：在电焊的收音机的时候，学会电焊应该是我最大的收获，下面简单介绍以下焊接的体会，焊接最需要注意的是焊接的温度和时间，焊接时要使电烙铁的温度高于焊锡，但是不能太高，以烙铁接头的松香刚刚冒烟为好，焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。
组装收音机实习报告4篇
组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。
2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数推断。
5.了解晶体管在电子电路中的用处与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用处较广，接受的电波较多。
所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。
四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。
2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区分其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。
六：实习心得这次组装收音机应当算作胜利吧。
装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。
安装收音机实习报告
一、实习目的1. 熟悉手工焊锡的常用工具的使用及其维护与修理。
2. 掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。
3. 了解超外差式收音机的组成与工作原理。
4. 学会识别电路原理图与印刷图，掌握电子设备的整机装配、调试方法等。
5. 锻炼和提高动手能力，培养严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。
二、实习器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节4. 万用表5. 镊子、螺丝刀等辅助工具三、实习内容1. 收音机的设计与安装（1）了解收音机电路的工作原理及故障检测与排除方法。
（2）学习收音机安装的工艺过程，包括元件的识别、焊接、组装等。
（3）了解收音机的调试方法，包括音量、频率、灵敏度等参数的调整。
2. 印刷电路板的设计与制作（1）学习使用Protel 99进行电子电路设计的方法。
（2）掌握印刷电路板的制作方法和工艺过程，包括原理图绘制、PCB布线等。
（3）学会识别电路原理图与印刷图，了解电路板的结构和功能。
3. 元器件的测试与质量检验（1）使用万用表测试电阻、电容、电感、二极管、三极管等元器件的参数。
（2）检查元器件的表面质量，如引线是否氧化、焊接是否牢固等。
（3）记录测试结果，分析元器件的参数是否符合要求。
四、实习步骤1. 收音机的组装（1）按照电路原理图，识别各个元器件的功能和参数。
（2）使用镊子将元器件插入到印刷电路板上，注意不要插错位置。
（3）使用电烙铁和焊锡丝对元器件进行焊接，确保焊接牢固、无虚焊。
2. 收音机的调试（1）连接电源，检查收音机是否能够正常工作。
（2）调整音量、频率、灵敏度等参数，使收音机达到最佳状态。
（3）测试收音机的接收效果，确保收音机能够接收到电台信号。
3. 印刷电路板的绘制（1）使用Protel 99绘制电路原理图，注意元件的摆放和连线。
（2）根据原理图绘制PCB布线图，确保布线合理、无交叉。
（3）生成PCB文件，用于制作印刷电路板。
收音机组装调试实训报告
一、实训目的1. 了解收音机的基本知识，掌握收音机的原理和电路结构。
2. 熟悉焊接技术，能够进行简单的电路元器件装配。
3. 学习故障的诊断和排除方法，提高实际操作能力。
4. 培养团队协作精神，提高动手能力和严谨的工作作风。
二、实训内容1. 收音机基本知识及电路结构收音机是一种接收无线电波并还原出声音的设备。
它主要由天线、调谐电路、放大电路、检波电路、滤波电路、功率放大电路和扬声器等组成。
2. 焊接技术焊接是电子技术中常用的连接方法，主要包括锡焊、烙铁焊、气焊等。
在实训中，我们学习了锡焊技术，掌握了焊接过程中的注意事项，如焊接温度、焊接速度、焊接材料等。
3. 电路元器件装配在实训中，我们按照电路图的要求，将各个电路元器件进行装配。
包括电阻、电容、晶体管、二极管、集成电路等。
在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。
4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。
通过分析故障现象，我们找到了故障原因，并进行了相应的排除。
5. 收音机调试收音机调试主要包括调谐、增益调整、频率调整等。
在实训中，我们按照要求对收音机进行了调试，使其达到最佳工作状态。
三、实训过程1. 准备工作在实训前，我们首先对收音机的电路图进行了仔细研究，了解了各个电路元器件的作用和连接方式。
然后，我们准备好所需的工具和材料，如焊锡、烙铁、万用表、示波器等。
2. 焊接电路元器件按照电路图的要求，我们将各个电路元器件进行焊接。
在焊接过程中，我们注意了焊接温度、焊接速度、焊接材料等，确保焊接质量。
3. 装配电路元器件在焊接完成后，我们将各个电路元器件进行装配。
在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。
4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。
通过分析故障现象，我们找到了故障原因，并进行了相应的排除。
5. 收音机调试在故障排除后，我们对收音机进行了调试。

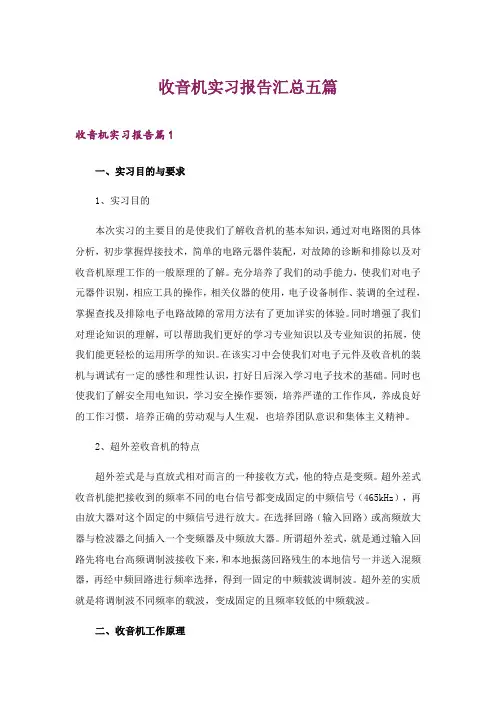

2024年收音机实习报告汇总五篇
收音机实习报告汇总五篇收音机实习报告篇1一、实习目的与要求1、实习目的本次实习的主要目的是使我们了解收音机的基本知识，通过对电路图的具体分析，初步掌握焊接技术，简单的电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理的了解。
充分培养了我们的动手能力，使我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有了更加详实的体验。
同时增强了我们对理论知识的理解，可以帮助我们更好的学习专业知识以及专业知识的拓展，使我们能更轻松的运用所学的知识。
在该实习中会使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术的基础。
同时也使我们了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养成良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。
2、超外差收音机的特点超外差式是与直放式相对而言的一种接收方式，他的特点是变频。
超外差式收音机能把接收到的频率不同的电台信号都变成固定的中频信号（465kHz），再由放大器对这个固定的中频信号进行放大。
在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。
所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路残生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
二、收音机工作原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
收音机的实习报告汇编九篇
收音机的实习报告汇编九篇收音机的实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟悉手工焊锡的常用工具的使用及其维修与护理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数判断。
5.了解晶体管在电子电路中的用途与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用途较广，接受的电波较多。
所以音频信号会互相干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度均匀。
四：实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必须控制好烙铁温度与焊接时间，因为烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又容易损坏元器件。
2：元器件的识别：电路板上涉及很多元件，比如：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区别其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接顺序等等都是应该注意的事项。
六：实习心得这次组装收音机应该算作成功吧。
装上电池，我慢慢地调节收到了四个台，虽然都不是很清晰，但收音机总算是响了，这让我心里还是蛮高兴的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。
收音机实习报告
收音机实习报告5篇收音机实习报告篇1上周我们完成了电工根本知识的实习，这周我们就要自己动手，完成收音机的焊接组装。
我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。
现在电工电子实习课正是学习如何把东西“装回去〞，第一次要完成自己的小作品，心中难免有些冲动。
下面让我来给你们分享一下这次实习的心得。
其实有一周的时间，就指导老师所要求的实习内容对我们是足够的。
我们这次实习的主要内容是：〔1〕学习识别简单的电子元件与电子线路；〔2〕学习并掌握收音机的工作原理；〔3〕按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
实习器材介绍：〔1〕电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铁制。
〔2〕螺丝刀、镊子等必备工具。
〔3〕松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属外表焊接牢固，焊点光亮美观。
〔4〕两节5号电池。
先要熟悉理论知识，在进行组装，这是必须的，没有扎实的理论知识作为垫脚石，要成功的完成这次实习时不可能的。
后面几天就是焊接各种零件，我们就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。
而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。
因此对电烙铁这一关我们是不敢掉以轻心的。
影响焊接质量主要取决于焊接工具、助焊剂、焊料和焊接技术。
对焊接工具、助焊剂、焊料这样的物品我们是没任何方法的，唯一可以改善的就是我们的焊接技术，所以焊接技术就直接决定了我们实习的成败。
由于我们使用的电烙铁是新的，所以我们就免除了除锈的工序，直接将电烙铁预热，后上锡，以到达最正确焊接效果。
最终我们在这一天的实习中，焊接了十几个元件，起初没经验，将电阻立得老高，这样既不美观也不牢靠容易形成虚焊，之后有了经验就采取卧式法，既美观又牢靠，只是拆卸时稍微麻烦，需要别人帮助。
收音机实习报告（精选4篇）
收音机实习报告（精选4篇）收音机篇1即使我已经经历过金工实习的实习经验，但当我重新接触到电装实习这门新的实践课程，心里难免有点小小的激动和担忧。
激动是因为有一周相对轻松的时间和学习自己期望已久的知识，担忧是因为自己第一次有如此经历，害怕不能很好地完成任务。
但一周的电装实习已悄然而愉快的度过，中间的过程的确充满乐趣，或许期间有个别的失败，但这并不影响整体的成就感。
同时，在这实习期间，对于电装实习这门课有了更深一层的认识。
电装实习课的全称是电子产品组装实习，本课程针对我们测控专业开设，其主要目的是通过一个完整的电子产品的组装调试，学习电子产品的生产工艺过程，认识和理解电子工艺的基本内容，了解常用电子元器件的识别及测试方法，掌握焊接及产品调试的动手操作能力。
对学生进行电子产品人工焊接，装配，调试等生产过程的一种常规培训，以充实理论教学中未能掌握的知识和技能。
同时把在理论教学中学到的知识具体运用到实践操作中，提高学生们的知识和操作技能，提高学生们的综合素质，为后续课程的开设打下良好的基础。
在电装实习期间，我们主要的任务有以下几点：1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。
这些任务一直贯穿于我们整个电装实习。
在这期间我们用到的主要工具有;万能表：用于测量电阻值和判断电路是否开路。
烙铁，锡丝，吸焊枪，镊子，螺丝刀等。
当然，器件的认识是最基本，老师也不忘在实习的开始专门用一上午的时间告诉我们。
首先，最基本也是最常用的元件电阻。
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为：分流、限流、分压、偏置等。
参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等，换算方法是：1兆欧=1000千欧=1000000欧。
关于收音机的实习报告（通用8篇）
收音机的实习报告关于收音机的实习报告（通用8篇）一段辛苦的实习生活已经告一段落了，相信你会领悟到不少东西，为此就要认真思考实习报告如何写了。
很好奇实习报告是怎么写的吧，以下是小编为大家整理的收音机的实习报告，欢迎阅读与收藏。
收音机的实习报告篇1一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。
二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。
具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。
同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。
超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。
四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
收音机拼装实习报告
一、实习目的本次收音机拼装实习旨在通过实际操作，让学生掌握收音机的组装、调试和维修技能，提高学生的动手能力和实践操作能力。
同时，通过实习，使学生了解收音机的基本原理，培养对电子技术的兴趣，为今后从事相关领域的工作打下基础。
二、实习内容1. 收音机基本原理及组成收音机是一种接收无线电广播信号的设备，主要由天线、放大器、检波器、滤波器、振荡器、扬声器等部分组成。
实习过程中，我们首先学习了收音机的基本原理，了解了各个组成部分的功能。
2. 收音机元件识别与检测在实习过程中，我们学习了如何识别收音机中的各种元件，如电阻、电容、二极管、三极管等。
同时，我们学会了使用万用表等工具检测元件的好坏，为后续的组装工作做好准备。
3. 收音机组装在掌握了元件识别与检测技能后，我们开始进行收音机的组装。
实习过程中，我们按照电路图的要求，将各个元件按照正确的顺序和方式连接起来。
在组装过程中，我们遇到了一些问题，如元件焊接不牢固、线路连接错误等。
通过老师的指导和同学之间的互相帮助，我们最终完成了收音机的组装。
4. 收音机调试收音机组装完成后，我们需要进行调试，以检查收音机的性能是否达到预期。
在调试过程中，我们调整了各个元件的参数，使收音机能够正常接收广播信号。
调试过程中，我们学会了如何使用示波器等工具观察电路波形，为后续的维修工作打下基础。
5. 收音机维修在实习的最后阶段，我们学习了收音机的维修方法。
通过分析故障现象，我们学会了如何排除收音机中的故障，如更换损坏的元件、调整电路参数等。
在维修过程中，我们提高了自己的动手能力和解决问题的能力。
三、实习心得1. 实践出真知通过本次实习，我深刻体会到实践的重要性。
在课堂上，我们学习了大量的理论知识，但只有通过实际操作，才能真正掌握这些知识。
在实习过程中，我学会了如何将理论知识运用到实际操作中，提高了自己的动手能力。
2. 团队合作精神在实习过程中，我们遇到了很多问题，但通过团队合作，我们共同解决了这些问题。
