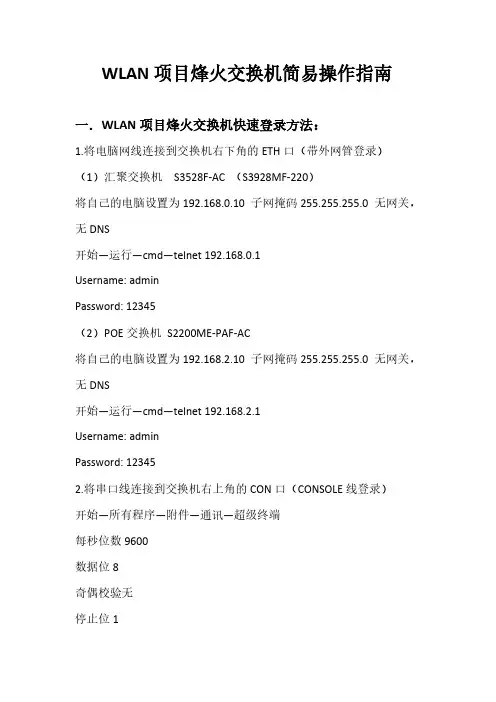

WLAN项目烽火交换机简易操作指南
一.WLAN项目烽火交换机快速登录方法:
1.将电脑网线连接到交换机右下角的ETH口(带外网管登录)
(1)汇聚交换机S3528F-AC (S3928MF-220)
将自己的电脑设置为192.168.0.10 子网掩码255.255.255.0 无网关,无DNS
开始—运行—cmd—telnet 192.168.0.1
Username: admin
Password: 12345
(2)POE交换机S2200ME-PAF-AC
将自己的电脑设置为192.168.2.10 子网掩码255.255.255.0 无网关,无DNS
开始—运行—cmd—telnet 192.168.2.1
Username: admin
Password: 12345
2.将串口线连接到交换机右上角的CON口(CONSOLE线登录)

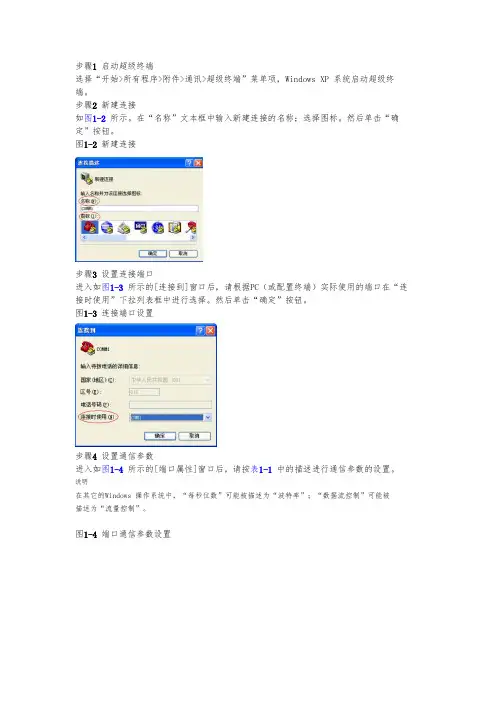

开始—所有程序—附件—通讯—超级终端
每秒位数9600
数据位8
奇偶校验无
停止位1
数据流控制无
Username: admin
Password: 12345
二.以烽火S2216ME-PAF-AC交换机为例,示范烽火POE交换机基本查障命令行以及一些简单的故障检测应对措施:
(1)查看交换机各端口对AP的供电功率show pse int
可见,交换机1-15口均有功率且基本为3000mW左右即3W左右。如果某端口功率较其他端口功率过低且工作不正常的话,建议检查如下三点:
①AP是否工作正常。
②网线质量、长度方面是否存在问题。
③是否已经安装了AP自带供电模块。
(2)查看交换机各端口状态
以上可见,交换机1-15口均为UP状态,同时上联口为18口也UP。
如果某端口物理连接上已经有AP,但端口未UP,建议检查如下三点:
①AP是否工作正常。
②网线质量、长度方面是否存在问题。
③如未使用AP自带供电模块,请show pse int查看是否使能了
POE交换机供电功能
(3)关闭1-16端口供电功能
(4)打开1-16端口供电功能
(5)查看交换机各端口连接AP的MAC地址
㈠如果有未能学习到某端口AP的MAC地址的情况,建议检查如下两点:
①AP是否工作正常。
②网线质量、长度方面是否存在问题。
㈡如果学习到的MAC地址异常增多,且大量不属于WLAN工程所涉及的厂家,则疑为广播风暴,需做进一步排查。
(6)查看POE交换机自身MAC地址和网管IP地址
(10.224.1.216/16)
(7)ping测网关测试传输链路是否连通。
show system内有gateway即网关地址,直接ping 该地址,如果通,则传输管理通,如果不通,建议检查如下两点:
①传输链路是否正确透传了管理VLAN。
②上层交换机网关是否已设置。
(8)如果想要隔离POE交换机上各连接AP的端口,阻止网络内广
播包洪泛,可使用基于端口的pvlan,使用方法如下(隔离1-16业务
端口):
(9)当网络中存在环路时,可使用烽火POE交换机的环回检测功能。
以下为两种设置模式:
①发现环路时,直接关闭该环路端口。
③发现环路时,将有环路的端口与其他端口隔离开。
(10)当网络中存在环路时,可使用烽火POE交换机的生成树功能,生成树功能能够在不影响业务的情况下有效避免网络中环路带来的隐患和危害。
