论煤矿矿井中巷道锚杆支护技术
煤矿掘进巷道锚杆支护技术
煤矿掘进巷道锚杆支护技术摘要：煤矿掘进巷道内部条件复杂，施工面强度大、危险度高，需要加强防护工作。
为防止掘进安全事故的出现，需要采取有效的超前支护措施，保障人员安全的同时，提高煤矿掘进效率。
锚杆支护是使用高强度的锚索对开采的围岩区域进行注浆加固，控制开采区域的形变量，降低岩体破碎和脱落风险。
锚杆支护能形成一个防护支架，保障机械设备和施工人员的安全，促进煤矿掘进有序地进行。
关键词：煤矿掘进巷道；锚杆支护；技术1煤矿掘进巷道锚杆支护技术概述在实施该技术的过程中，可以以螺丝钢铁为主要材质，保证支撑力。
在开展技术施工前，施工人员应根据地下环境的具体情况，选择不同类型的锚棒。
如果周围岩石稳定，可以选择直径较小的锚带。
如果周围岩石不稳定，可以选择直径较大的锚棒。
如果施工区域内的煤矿比较柔软，则选择较长的锚带施工。
但是，该技术后期的维护保修和检修工作比较麻烦，在具体应用过程中，事故无法预断，地形条件非常复杂的坑道存在较多的安全风险。
另外，在实施这项技术时，对设计人员和施工人员的技能水平要求很高，只有结合工程的实际需要，设计出合理的施工设计图，才能保证施工人员的顺利施工，充分发挥锚带的支撑作用。
传统煤矿开采时，施工人员使用不同类型的金属支架支撑坑道，但这种形式由于参与人员过多，工程人力成本上升，工程整体经济效益下降。
同时，该支承方式的安全性得不到良好的保障，不符合现代煤矿生产环境的需要。
通过锚支承技术的应用，可以有效地提高坑道的安全可靠性，减少工程费用，提高工程效率。
应用这一技术时，施工人员会根据坑道的天花板合理排列锚带的距离。
在固定力的影响下，每个主播周围都会形成压缩区，施工人员将这一区域连接起来形成压缩区，防止周围岩石松动或脱落。
该技术可以促进螺栓的顶棚力发挥合成洑的作用，提高坑道的支撑力，还可以有效避免坑道屋顶的岩石崩塌，增强生产安全性。
2具体应用措施2.1综合机械化掘进技术应用综合机械化掘进技术是现阶段被广泛应用于煤矿巷道开展掘进作业的高效化技术措施。
煤矿巷道锚杆支护技术
煤矿巷道锚杆支护技术1. 引言煤矿巷道的安全与稳定性对矿井的正常生产至关重要。
巷道支护技术是矿井设计和运营过程中的重要环节，其中锚杆支护技术被广泛应用于煤矿巷道的支护工程中。
本文将介绍煤矿巷道锚杆支护技术的基本概念、原理、应用及其优缺点。
2. 锚杆支护技术的基本概念2.1 锚杆的定义锚杆是一种通过紧固在巷道周围岩体中来支护和稳定巷道的装置。
锚杆由钢管、锚固材料和锚杆头组成。
锚固材料常用的有水泥浆、注浆材料等。
2.2 锚杆支护技术的原理巷道锚杆支护技术是通过将锚杆安装在巷道周围岩体中，使岩体与锚杆形成一个整体，从而增加岩体的稳定性。
锚杆对巷道岩体的支护作用有以下几个方面： - 锚杆能够抵抗巷道周围岩体的变形和位移，增加巷道的稳定性； - 锚杆能够有效分散巷道周围岩体的应力，避免应力集中，减少巷道岩体的破裂和崩落； - 锚杆能够提高巷道的抗震性能，减少地震造成的巷道破坏。
3. 锚杆支护技术的应用3.1 锚杆的选择与计算在进行巷道锚杆支护工程之前，需要进行锚杆的选择和计算。
锚杆的选择应根据巷道的岩性、巷道的尺寸、巷道的设计要求等因素进行综合考虑。
锚杆的计算要考虑岩体的强度、巷道周围岩体的应力特征等因素，以确定合适的锚杆长度和间距。
3.2 锚杆的施工过程巷道锚杆支护技术的施工过程包括以下几个步骤： 1. 巷道预处理：清理巷道周围的杂物，保证施工区域的整洁。
2. 锚孔钻进：使用钻机钻进锚孔，根据设计要求确定锚孔的位置和数量。
3. 锚杆安装：将锚杆插入锚孔中，用锚固材料固定锚杆和巷道岩体。
4. 锚杆张拉：根据设计要求，使用张拉设备对锚杆进行张拉。
5. 锚杆固化：等待锚固材料固化，使锚杆与巷道岩体形成牢固的连接。
6. 巷道支护检查：检查锚杆支护的质量和效果，进行必要的调整。
3.3 锚杆支护技术的优缺点3.3.1 优点•锚杆支护技术施工周期短，能够快速提高巷道的稳定性；•锚杆支护技术施工简便，不需要大量的材料和设备；•锚杆支护技术适用范围广，可适用于各种巷道类型和岩性。
煤矿井下掘进过程中的巷道支护技术
煤矿井下掘进过程中的巷道支护技术摘要：煤矿掘进支护工作在整个煤矿开采工作中处于关键地位，关乎着煤矿施工的安全性。
从煤矿的实际施工情况来看，掘进支护工作开展并不乐观，亟待得到改进。
该文以煤矿企业中的掘进支护为研究对象，主要分析下有关巷道支护技术类型的有关问题，着重分析下巷道支护技术的形式和巷道支护的应用。
关键词：掘进；巷道支护；技术1.引言煤矿井下巷道开掘后生产的应力会重新分布，在这一过程中，如果不采用支护措施就会造成围岩位移及变形等，这样生产安全就不能得到有效保障。
对煤矿井下掘进生产不仅要在支护措施上实现全面保障，同时还需要在管理上能够强化，这样才能够维持掘进安全。
2.煤矿井下巷道支护技术煤矿井下掘进中所采用的巷道支护技术种类多样，主要有棚式支护技术、砌碹支护技术、应力控制技术、锚杆支护技术等。
2.1棚式支护技术这一技术在煤矿井下掘进中的应用和铁路公路隧道中的施工应用有很大不同，煤矿井下棚式支护技术要能够进行保护岩柱厚度计算及设计施工管棚工作室、布置孔位、测量放线等。
煤矿巷道当中的棚式支护技术的使用材料主要以金属为主，在制作及安装上相对比较方便。
2.2砌碹支护技术砌碹支护技术的应用原理主要是能够对围岩的表面起到作用，并在一些位置比较特殊的巷道中应用相对比较多，这一技术应用比较方便，但成本很高。
这一技术对支护材料质量也有相应要求，水泥主要采用普通水泥，在抗压强度要求上要能够达到11.8MPa、矿石砂的直径小于15mm、混凝土是石子粒直径小于20mm、砌墙料石垂直缝要错开等，从这些层面就能够看出，在实际掘进作业中会受到一定局限。
2.3应力控制技术针对矿井深部高应力软岩巷道两帮移近量大，变形破坏严重，部分地段底臌严重的现象，通过大量的现场地质调查和软岩力学性质试验，分析研究了深部高应力软岩巷道变形失稳机理；通过理论分析和相似材料、数值模拟确定了该矿软岩巷道围岩控制方法及高应力软岩巷道最佳支护方式、支护参数和最佳支护时机。

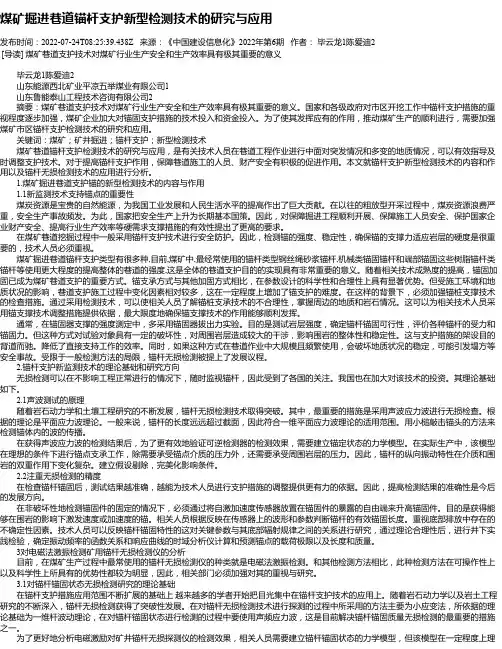

煤矿掘进巷道锚杆支护新型检测技术的研究与应用
煤矿掘进巷道锚杆支护新型检测技术的研究与应用发布时间：2022-07-24T08:25:39.438Z 来源：《中国建设信息化》2022年第6期作者：毕云龙1陈爱迪2[导读] 煤矿巷道支护技术对煤矿行业生产安全和生产效率具有极其重要的意义毕云龙1陈爱迪2山东能源西北矿业平凉五举煤业有限公司1山东鲁能泰山工程技术咨询有限公司2摘要：煤矿巷道支护技术对煤矿行业生产安全和生产效率具有极其重要的意义。
国家和各级政府对市区开挖工作中锚杆支护措施的重视程度逐步加强，煤矿企业加大对锚固支护措施的技术投入和资金投入。
为了使其发挥应有的作用，推动煤矿生产的顺利进行，需要加强煤矿市区锚杆支护检测技术的研究和应用。
关键词：煤矿；矿井掘进；锚杆支护；新型检测技术煤矿巷道锚杆支护检测技术的研究与应用，是有关技术人员在巷道工程作业进行中面对突发情况和多变的地质情况，可以有效指导及时调整支护技术。
对于提高锚杆支护作用，保障巷道施工的人员、财产安全有积极的促进作用。
本文就锚杆支护新型检测技术的内容和作用以及锚杆无损检测技术的应用进行分析。
1.煤矿掘进巷道支护锚的新型检测技术的内容与作用1.1新监测技术支持锚点的重要性煤炭资源是宝贵的自然能源，为我国工业发展和人民生活水平的提高作出了巨大贡献。
在以往的粗放型开采过程中，煤炭资源浪费严重，安全生产事故频发。
为此，国家把安全生产上升为长期基本国策。
因此，对保障掘进工程顺利开展、保障施工人员安全、保护国家企业财产安全、提高行业生产效率等硬需求支撑措施的有效性提出了更高的要求。
在煤矿巷道挖掘过程中一般采用锚杆支护技术进行安全防护。
因此，检测锚的强度、稳定性，确保锚的支撑力适应岩层的硬度是很重要的，技术人员必须重视。
煤矿掘进巷道锚杆支护类型有很多种,目前,煤矿中,最经常使用的锚杆类型钢丝绳砂浆锚杆,机械类锚固锚杆和端部锚固这些树脂锚杆类锚杆等使用更大程度的提高整体的巷道的强度,这是全体的巷道支护目的的实现具有非常重要的意义。
煤巷高强预应力锚杆支护技术与应用
煤巷高强预应力锚杆支护技术与应用在煤矿开采过程中，巷道支护是保障矿井安全的重要措施之一。
其中，煤巷高强预应力锚杆支护技术因其具有的高强度、高刚度和高稳定性而得到了广泛的应用。
本文将围绕煤巷高强预应力锚杆支护技术的原理、特点、应用及探讨等方面进行阐述。
煤巷高强预应力锚杆支护技术是一种以锚杆为主体，通过施加预应力，将锚杆与巷道围岩牢固地连接在一起，以提高巷道围岩的稳定性和完整性的一种支护方法。
该技术具有以下特点：高强度：通过采用高强度材料和先进的加工工艺，确保锚杆具有较高的抗拉强度和延伸率，能够承受较大的围岩压力。
高刚度：高强预应力锚杆支护技术通过施加较大的预应力，使锚杆与围岩紧密接触，形成整体受力结构，提高了巷道的整体刚度。
高稳定性：由于高强预应力锚杆支护技术的自锁性能较好，能够有效避免围岩的变形和破坏，保证了巷道的稳定性。
煤巷高强预应力锚杆支护技术的应用主要涉及以下几个方面：施工工艺：在煤巷施工前，需要根据地质条件和工程要求制定详细的施工方案。
在施工过程中，需要严格控制锚杆的加工、安装和张拉等环节，确保锚杆的质量和安装效果。
监测与维护：在煤巷高强预应力锚杆支护技术的应用过程中，需要对巷道进行实时监测，及时掌握巷道的变形和受力情况。
针对出现的问题，采取相应的维护措施，确保巷道的安全稳定。
煤巷高强预应力锚杆支护技术的研究和应用对于提高矿井的安全性具有重要意义。
在实际应用中，需要结合工程实际，从施工工艺、监测和维护等方面入手，不断优化技术方案，提高支护效果。
需要新技术的应用和发展，积极引进和创新先进的支护技术，以适应不断变化的矿山环境。
煤巷高强预应力锚杆支护技术以其高强度、高刚度和高稳定性的特点，在煤矿开采中得到了广泛应用。
为了保证矿井的安全和稳定，我们需要不断加强对该技术的研究和应用，以期为煤矿的安全生产提供更加有力的保障。
随着矿井开采深度的增加，采煤工作面回采巷道处于高应力软岩环境中，巷道围岩稳定性控制成为煤矿生产中面临的重要问题。
GBT35056-2018煤矿巷道锚杆支护技术规范PPT幻灯片课件
地质构造
巷道周围地质构造的分布情况，由工作面地质说明书给出
水文地质条件
巷道涌水量、水质等参照工作面地质说明书；水对围岩物 理力学性质的影响通过实验确定
巷道埋深
地表到巷道地板的垂直距离
技术要求
2 技术要求 2.1 现场调查与巷道围岩地质力学评估
2.1.1 锚杆支护设计前应进行现场调查与巷道围岩地质力学评估。巷道围岩地质力学评估基
煤矿巷道锚杆支护技术规范
中华人民共和国国家标准 GB/T 35056—2018
目录
CONTENTS
1 适用范围 2 技术要求 3 质量检测
4 支护监测 5附 录 6 参考文献
PART ONE
适用 范围
本标准规定了煤矿巷道锚杆支护技术的 术语和定义、技术要求、锚杆支护施工 质量及锚杆支护监测
本标准适用于煤矿岩巷、煤巷及半煤岩 巷的锚杆支护
1）工程类比法：根据已经支护巷道的实践经验，通过类比，直接提出锚杆支护初始设计。应 保证设计巷道与已支护巷道在地质与生产条件、围岩物理力学性质、原岩应力等方而相似。也可 根据巷道围岩稳定性分类结果进行锚杆支护初始设计；
2.1.11 在现场调查与巷道围岩地质力学参数测试完成后进行巷道围岩地质力学评估。首先确定 评估区域，铺杆支护设计应限定在该区域内，并分析巷道服务期间影响锚杆支护性能其他因素。
2.1.12 根据巷道围岩地质力学评估结果进行巷道围岩稳定性分类，确定评估区域的巷道是否适 合采用锚杆支护。
2.1.13 在一个地点获取的地质力学参数用于同一层位的其他地点时，应进行充分的现场周研和 分析、评估。
础参数见表 1。
续上表
表 1 巷道围岩地质力学评估基础参数
序号 10
11
煤矿井下锚杆支护知识、原理和锚杆(索)计算及支护设计公式
锚杆支护一、锚杆支护的原理锚杆支护就是以维护和利用围岩的自承能力为基点，及时地进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分。
通过锚入围岩内部的杆体，改变巷道围岩的本身的力学状态，在巷道周围形成一个整体而又稳定的承载环，和围岩共同作用，达到维护巷道的目的。
这一支护形式与传统的棚式支护相比属于主动积极加固巷道围岩的支护形式。
二、锚杆在支护中的作用1、锚杆的悬吊作用悬吊作用是指用锚杆将软弱的直接顶板吊挂在其上的坚固老顶之上。
如图1所示，或者是用锚杆将因巷道开挖而引起松动的岩块连接在松动区外的完整坚固岩石上，使松动岩块不至冒落。
2、锚杆的组合梁理论在层状岩层的巷道顶板中，通过锚入一系列的锚杆，将锚杆长度以内的薄层岩石锚成岩石组合梁，从而提高其承载力。
利用锚杆的拉力将层状岩层组合起来形成组合梁结构进行支护，这就是锚杆组合梁作用。
组合梁作用的本质在于通过锚杆的预拉应力将原视为叠合梁的岩层挤紧，增大岩层间的摩擦力；同时，锚杆本身也提供一定的抗剪能力，阻止其层间错动。
锚杆把数层薄的岩层组合成类似铆钉加固的组合梁，这时被锚固的岩层便可看成组合梁，全部锚固层能保持同步变形，顶板岩层抗弯刚度得以大大提高。
3、锚杆锲固作用锚杆的悬吊作用锚杆的组合作用是指在围岩中存在一组或多组不同产状的不连续面的情况下，由于锚杆穿过这些不连续面，防止或减少了围岩沿不连续面的移动。
如图3。
44、挤压加固拱作用形成以锚杆头和紧固端为顶点的锥形体压缩区。
如将锚杆沿拱形锚杆的楔固作用p бb p 锚杆的楔固作用-б p (бbp巷道周边按一定间距径向排列，在预应力作用下，每根锚杆周围形成的锥形体压缩区彼此重叠联结，在围岩中形成一连续压缩带。
它不仅能保持自身的稳定，而且能承受地压，组织上部围岩的松动和变形。
显然，对锚杆施加预紧力是形成加固拱的前提。
5、锚杆的减跨作用如果把不稳定的顶板岩层看成是支撑在两帮的叠合梁，由于可视悬吊在老顶上的锚杆为支点，安设了锚杆就相当于在该处打了点柱增加了支点而减少了顶板的跨度，从而降低了顶板岩层的弯曲应力和挠度，维持了顶板与岩石的稳定性，使岩石不易变形和破坏。
煤矿建井巷道施工锚杆支护的原理、参数设定及设计方法
煤矿建井巷道施工锚杆支护的原理、参数设定及设计方法摘要：为提高支护的强度和效果如通常采用锚杆辅以锚索做加强支护，锚杆理论已用理论方法确定煤矿巷道、硐室支护参数阶段，用该理论设计的巷道、硐室支护有理有据，文章就此提出论点，供广大同仁参考、指正。
关键词：煤矿矿井巷道锚杆支护1、锚杆支护作用原理锚杆是一种安设在巷道围岩体内的杆状锚栓体系。
采用锚杆支护的巷道，就是在巷道掘进后向围岩中钻锚杆眼，然后将锚杆安设在锚杆孔内，对巷道围岩进行加固，以维护巷道的稳定性。
1.1悬吊作用悬吊作用是指将要冒落的围岩或者软弱岩层，用锚杆悬吊于上部的坚硬岩体上，由锚杆来承载围岩或者弱岩的重量。
1.2组合梁作用可将平顶巷道层状顶板看作是由巷道两帮为支点的叠合梁，在荷载作用下，各层板梁都单独弯曲，每层板梁的上下缘分别处于受压和受拉状态。
但是用锚杆将各组合板梁压紧之后，在荷载作用下，就如同一块板梁的弯曲一样，提高了板梁的抗弯强度，可以提高顶板岩层的承载能力。
1.3挤压加固拱作用在巷道周围系统地布置锚杆，使巷道拱部节理发育的岩体连接在一起，便在一定的范围内形成一个连续的、具有一定自承能力的拱形压缩带，使巷道围岩由原来作用在支架上的荷载变成了承载结构，以支承其自身的重量和顶板压力。
1.4减跨作用在巷道内安设锚杆，能够减少压力拱的高度和跨度。
如在巷道跨中打一根锚杆，相当于在该处打一根支柱，使原来的拱分为两个小拱，小拱的跨度为原拱的一半。
如果打三根锚杆，就相当于将原来的拱分成四个小拱，压力拱的跨度为原拱的四分之一，同时压力拱的高度也明显降低。
1.5围岩补强加固作用巷道深处围岩内的岩石处于三向受力状态，而靠近巷道周边的岩石则处于二向受力状态，后者的强度远远小于前者，因此容易受破坏而丧失稳定性。
在巷道内安设锚杆后，有些围岩又部分地恢复为三向受力状态，增强了自身的强度。
此外，锚杆还可以增强岩层弱面的抗剪强度，使巷道周边的围岩不易破坏和失稳。
2、锚杆支护参数的确定目前，用于煤矿巷道支护设计的主要的锚杆支护参数设计方法有下列几种：（1）悬吊机制及其围岩条件：在层状岩体中，锚杆将下部不稳定岩层悬吊在上部稳固的岩层上，锚杆承受的载荷为下部不稳定岩层的重量。
煤矿巷道锚杆支护技术
锚杆支护技术可以根据巷道的实际情况进 行调整，适应不同的围岩条件和采掘要求 ，具有较强的灵活性和适用性。
成本较低
环保节能
锚杆支护材料成本较低，且易于加工和运 输，可以大幅度降低采煤成本。
锚杆支护技术可以减少对传统木材和钢材 的需求，降低资源消耗和环境污染，符合 绿色采煤的理念。
锚杆支护技术的缺点
技术要求高
将锚杆杆体插入钻孔，用锚固 剂或树脂等粘结剂进行锚固。
张拉与固定
根据设计要求，对锚杆进行张 拉，使其对围岩产生足够的预 紧力，然后进行固定和连接。
04
锚杆支护技术的优缺点
锚杆支护技术的优点
高效稳定
灵活适用
锚杆支护技术能够有效地提高巷道的稳定 性，减少围岩变形和破坏的风险，保证采 煤作业的安全进行。
02
锚杆支护技术的原理
锚杆支护的基本原理
锚杆支护是通过在巷道围岩中打入锚 杆，利用锚杆的拉力和锚固力将不稳 定的围岩锚固在稳定的岩层中，以保 持巷道的稳定性和安全性。
锚杆支护技术具有施工简便、快速、 安全可靠等优点，因此在煤矿巷道支 护中得到了广泛应用。
锚杆的受力分析
01
锚杆受力主要包括拉拔力和剪切力，其中拉拔力是 锚杆的主要受力形式。
02
锚杆的拉拔力应满足设计要求，并应进行必要的试 验验证，以确保锚杆的可靠性。
03
剪切力主要发生在锚杆中间部位，对锚杆的稳定性 有一定影响，但一般较小。
锚杆支护的力学性能
01
锚杆支护的力学性能主要包括抗拉拔力、抗剪切力和
抗弯矩等。
02
抗拉拔力是评价锚杆性能的重要指标，要求满足设计
要求，并具有良好的长期稳定性。
对于一些高边坡工程，锚杆支护技术可以有效地提高边坡的稳
煤矿井下掘进中的巷道支护技术
煤矿井下掘进中的巷道支护技术摘要：在煤矿井下掘进开采过程中，当掘进设备不断向前移动时，对煤矿巷道的顶板与围岩进行强化稳固是必不可少的，必须通过相关技术和设施加以支护。
但是，如果在支护煤矿顶板与围岩的过程中，掘进活动与支护工作同时进行，就会降低煤炭开采的效率，导致成本大幅提升。
因此，想要提高煤炭开采效率，提升煤炭开采量，对支护模式进行优化和创新是必不可少的。
下面本文就煤矿井下掘进中的巷道支护技术进行简要探讨。
关键词：煤矿；井下掘进；巷道支护技术；1巷道支护的重要性煤矿井下各个生产过程中，围岩控制是尤为重要的环节。
围岩控制措施主要有降低围岩应力、提高围岩固结稳定性和选择合理的支护方式，巷道支护效果直接关系到职工生命安全。
回采工作面煤层开采作业引起巷道岩体应力重新分布，围岩受回采影响发生变形，致使围岩应力按原压力的数倍增长，此时选取正确适宜的巷道支护技术是控制围岩压力、防范围岩失稳的主要手段。
2煤矿巷道掘进施工与支护技术存在的问题2.1煤矿巷道支护技术中的安全问题在对煤矿巷道进行支护时，大部分难题均是由外来的作用力造成的，比如，部分煤矿巷道在地质力学上较低，导致煤矿巷道的正常掘进受到影响，进而严重降低了煤矿开采的效率。
在开展煤矿巷道掘进工作时，最常用到的方式包括锚喷与爆破两大方式，在爆破与锚喷的综合作用下能够充分提升施工速度和质量。
在具有确切爆破点以后方可使用爆破法，爆破点的勘测与明确则是通过人工完成的，而对锚喷工艺的运用必须是在光面爆破的基础下进行的。
2.2地质构造异常复杂地质条件同样会给煤矿巷道的掘进活动带来较大影响，对于这类问题大都采用比较成熟的顶板支护技术来解决，并且还要在实践中根据实际情况进行适当调节。
一般煤矿周边区域的地质环境也是非常复杂多变的，稳固型的地质环境十分少见，但在稳固的地质环境能够促进支护工作和掘进活动的顺利进行。
如果是处在地质环境复杂的情况下，就需要对掘进方式和速度进行适度调节，另外对于巷道支护的稳固性也必须进行提升。
