第十三章 集便器电气系统简述
真空集便器系统
三、零部件描述
3.1 控制盘 控制盘监视并控制整个污物收集系统，与污物 箱的液位开关，操作盘和遥控操作机组接口互连。 控制盘由一个逻辑控制单元，一个端子板，线束和 一个钢板组成。（见附图2）
3.1.1逻辑控制单元（LCU）：LCU包括零部件以限制 系统循环时间，产生真空，控制高低真空水平， 及监控系统的气压。 3.1.2端子板组装：端子板提供电气连接到污物收集系 统的其他零件。端子板组成采用弹簧夹技术，以 达到确定及防震的电气联接。 3.1.3线束：线束连接逻辑控制单元及端子板组合。
5.2 冲洗循环 系统的操作是基于整个冲洗循环。
5.2.1按下冲洗按钮就开始了一次冲洗循环。气阀打开 一段时间直到真空高度达到-27.1千帕（8英寸汞 拄），或者等待150秒，看哪一种情况先发生。如 果系统在150秒之内达到-27.1千帕，可进行下一次 冲洗循环。如果系统在150秒之后还没达到-27.1千 帕，当按下按钮，系统将会自动重置，下一次冲水 循环又将开始。这种特点使系统在海拔高度0-5000 米内可正常工作。
精品资料四系统工作原理系统通过真空发生器将污物箱抽成真空它利用文氏管原理车辆压缩空气通过真空发生器内的喷射器将污物箱抽成负压在污物箱和排便管内建立并保持一定的真空度当系统工作时产生足够的力将便斗内的污物抽到污物箱里
真空集便器系统
陈祺Leabharlann 一、 概述集便系统包含污物收集系统，控制盘，操作盘， 遥控操作组件（如有必要），及真空便器。该系 统能容纳四个蹲式或座式真空便器。 便器内的污物是通过压差从便器输送到污物箱。 在每次冲洗循环过程中，由列车提供水源，用于 冲洗便斗及污物。列车还提供电源、污物系统所 需要的压缩空气。在适当的服务站外部的供水用 于冲洗清洁污物箱。
2.1.5排气阀：在污物箱的两端各提供一个人工操作的 排气阀。当任何一个排气阀打开时，周围的空气 流入污物箱，促使操作时间能迅速排污。 2.1.6冲洗阀：在污物箱的两端各提供一个人工操作的 冲洗阀。在排污时，冲洗阀控制进入冲洗喷嘴的 水。 2.1.7两个液位感应器：液位开关位于污物箱内的浮球。 一个开关探测80%箱满的状态。另一个开关探测 100%箱满的状态（使系统停止工作）。这些讯号 被送到系统控制器，点亮每一个状况的指示灯。

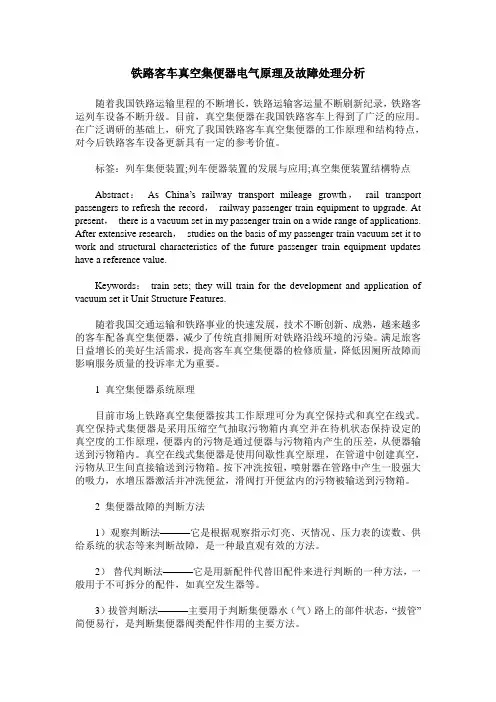

铁路客车真空集便器电气原理及故障处理分析
铁路客车真空集便器电气原理及故障处理分析随着我国铁路运输里程的不断增长，铁路运输客运量不断刷新纪录，铁路客运列车设备不断升级。
目前，真空集便器在我国铁路客车上得到了广泛的应用。
在广泛调研的基础上，研究了我国铁路客车真空集便器的工作原理和结构特点，对今后铁路客车设备更新具有一定的参考价值。
标签：列车集便装置;列车便器装置的发展与应用;真空集便装置结構特点Abstract：As China’s railway transport mileage growth，rail transport passengers to refresh the record，railway passenger train equipment to upgrade. At present，there is a vacuum set in my passenger train on a wide range of applications. After extensive research，studies on the basis of my passenger train vacuum set it to work and structural characteristics of the future passenger train equipment updates have a reference value.Keywords：train sets; they will train for the development and application of vacuum set it Unit Structure Features.随着我国交通运输和铁路事业的快速发展，技术不断创新、成熟，越来越多的客车配备真空集便器，减少了传统直排厕所对铁路沿线环境的污染。
满足旅客日益增长的美好生活需求，提高客车真空集便器的检修质量，降低因厕所故障而影响服务质量的投诉率尤为重要。
电力系统一次电气设备简介(1)
供用电系统中常见一次设备简介
1.电力变压器：
• 变压器是利用电磁感应原理，将一种等级电压和电流的交流电 能转换成另一种等级电压和电流的交流电能的电气设备，其主 要部件是绕组和铁芯。
• 变压器输入电能的一端称为一次侧，输出电能的一端称为二次 侧。
10/1/2024 2024/10/1
第三页，编辑于星期日3：二十一点 二分。
34 第三十四页，编辑于3星4期日：二十一点 二分。
10/1/2024 2024/10/1
35 第三十五页，编辑于3星5期日：二十一点 二分。
10/1/2024 2024/10/1
36 第三十六页，编辑于3星6期日：二十一点 二分。
10/1/2024 2024/10/1
37 第三十七页，编辑于3星7期日：二十一点 二分。
27 27 第二十七页，编辑于星期日：二十一点 二分。
7.阻波器
• 阻波器是由电感线圈和电容器组成的电气设备，应用于超高压 长距离输电线路的终端。
• 阻波器的主要作用就是隔阻输电线路中的高频杂波，提高工频 电能的波形质量，同时将过滤的有效高频应用于电力通讯和继 电保护。
10/1/2024 2024/10/1
9.避雷器
• 避雷器实际上是电阻可随电压变化的耐高压接地装置。 • 避雷器主要是用来限制过电压：在正常电压的情况下，避雷
器呈高阻性，可视为对地绝缘；一旦被保护设备通过的电压 过高，达到避雷器的动作电压值时，避雷器呈低阻性，可视 为对地导通，并将过电压引入大地。
10/1/2024 2024/10/1
• 在电力系统中，视接入的方式不同，电抗器的作用主要有： 吸收容性无功，降低长距离输电线路的容性电压；
降低涌流和操作过电压； 限制瞬时短路电流，保持母线电压；
铁路客车真空集便器电气原理及故障处理分析
铁路客车真空集便器电气原理及故障处理分析铁路客车真空集便器是客车中非常常见的一种卫生设备，能够实现卫生环节的自动化和高效率，同时也减少了卫生工作人员的负担。
本文将从电气原理、工作流程、常见故障及处理方法等方面进行介绍。
一、电气原理铁路客车真空集便器的电气控制系统主要包括控制板、限压开关、真空开关和电磁阀等部件。
其中，控制板是系统的中枢，可以控制整个设备的动作和停止；限压开关用于控制真空泵的压力，使其工作在安全范围内；真空开关用于控制真空泵的启停，它能够实现始终保持一定压力的作用；电磁阀用于控制污水的流向，从而实现排污操作。
二、工作流程铁路客车真空集便器的工作流程可以分为如下几个步骤：1. 开始时，卫生工作人员按下控制板上的启动按钮，真空泵和电磁阀开始工作。
2. 真空泵开始吸气，形成一定的负压，将卫生间内的污水吸入设备。
3. 当污水容器内的液位到达一定高度时，污水流量限制器将信号传回控制板，控制板停止真空泵的工作。
4. 停止工作后，电磁阀会打开，污水通过电磁阀排出。
5. 排完污水后，反复上述过程。
三、常见故障及处理方法1. 控制板失灵当控制板失灵时，设备将不能正常工作。
此时，需要检查控制板所在的插座是否插紧，如果插紧后仍不能正常工作，可能是控制板本身故障。
应该将控制板进行维修或更换。
2. 真空开关失灵当真空开关失灵时，真空泵将不能正常启动或停止。
此时，需要检查真空开关的电磁铁是否工作正常，如果电磁铁正常，可能是接触不良或内部故障。
此时需要清洁接触点或更换整个真空开关。
3. 电磁阀故障当电磁阀故障时，污水排放受到限制或无法排放。
此时，需要检查电磁阀是否发生堵塞或钉住，如果不能解决，应该更换整个电磁阀。
总之，铁路客车真空集便器能够为旅客提供便捷和干净的卫生条件，但在工作中也可能会遇到故障。
卫生保洁人员需要对其进行认真维护和保养，及时发现故障，并进行有效的处理。

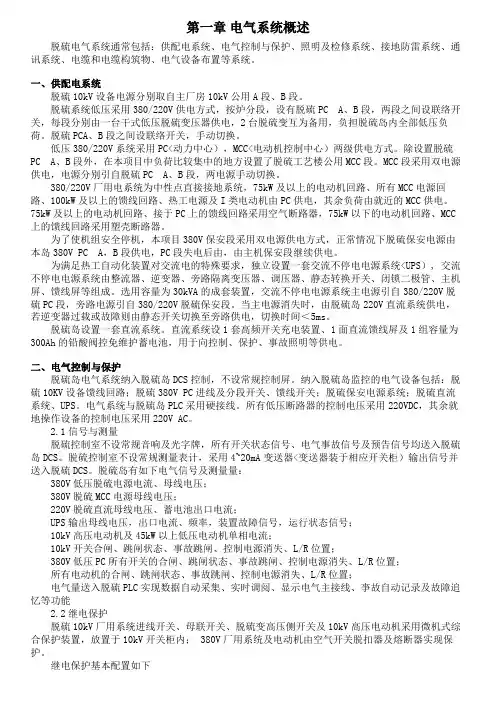

电气系统概述
第一章电气系统概述脱硫电气系统通常包括：供配电系统、电气控制与保护、照明及检修系统、接地防雷系统、通讯系统、电缆和电缆构筑物、电气设备布置等系统。
一、供配电系统脱硫10kV设备电源分别取自主厂房10kV公用A段、B段。
脱硫系统低压采用380/220V供电方式，按炉分段，设有脱硫PC A、B段，两段之间设联络开关，每段分别由一台干式低压脱硫变压器供电，2台脱硫变互为备用，负担脱硫岛内全部低压负荷。
脱硫PCA、B段之间设联络开关，手动切换。
低压380/220V系统采用PC<动力中心），MCC<电动机控制中心）两级供电方式。
除设置脱硫PC A、B段外，在本项目中负荷比较集中的地方设置了脱硫工艺楼公用MCC段。
MCC段采用双电源供电，电源分别引自脱硫PC A、B段，两电源手动切换。
380/220V厂用电系统为中性点直接接地系统，75kW及以上的电动机回路、所有MCC电源回路、100kW及以上的馈线回路、热工电源及I类电动机由PC供电，其余负荷由就近的MCC供电。
75kW及以上的电动机回路、接于PC上的馈线回路采用空气断路器，75kW以下的电动机回路、MCC 上的馈线回路采用塑壳断路器。
为了使机组安全停机，本项目380V保安段采用双电源供电方式，正常情况下脱硫保安电源由本岛380V PC A，B段供电，PC段失电后由，由主机保安段继续供电。
为满足热工自动化装置对交流电的特殊要求，独立设置一套交流不停电电源系统<UPS）, 交流不停电电源系统由整流器、逆变器、旁路隔离变压器、调压器、静态转换开关、闭锁二极管、主机屏、馈线屏等组成。
选用容量为30kVA的成套装置，交流不停电电源系统主电源引自380/220V脱硫PC段，旁路电源引自380/220V脱硫保安段。
当主电源消失时，由脱硫岛220V直流系统供电，若逆变器过载或故障则由静态开关切换至旁路供电，切换时间＜5ms。
脱硫岛设置一套直流系统。
直流系统设1套高频开关充电装置、1面直流馈线屏及1组容量为300Ah的铅酸阀控免维护蓄电池，用于向控制、保护、事故照明等供电。

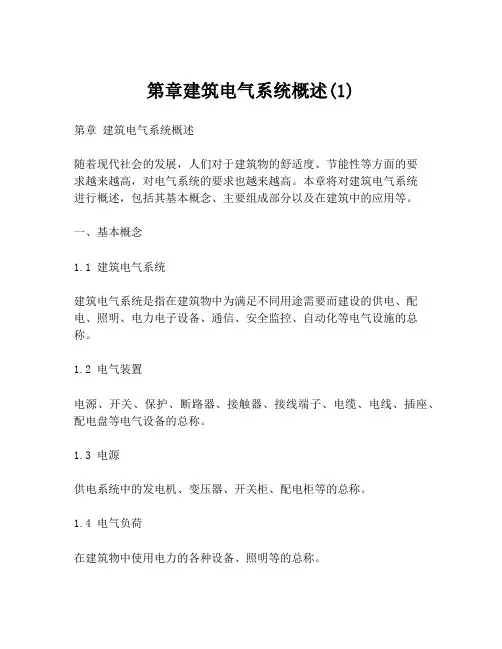

第章建筑电气系统概述(1)
