控制裂缝高度
控缝技术

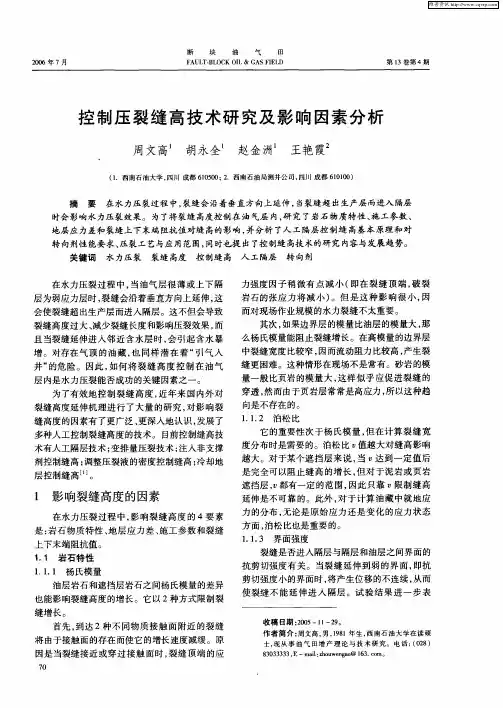

裂缝高度的影响因素
1.岩石特性 2.地层应力 3.施工参数
地层应力差及岩石物质特性都由地质结构本身所决定,不易改变,只有 第三项可以人为控制来实现控制缝高。
施工参数
排量
施工排量与裂缝高度的关系是排量越大, 裂缝越高。不同地区由于地 层情况不同, 施工排量对裂缝高度的影响也不相同。根据各个断块压裂施 工前后测得的数据, 认为排量与裂缝高度具有以下关系：
冷却地层控缝高技术
通过向温度较高的地层注入冷水，使地层产生热弹性应力，大幅度 地降低地层应力，而将缝高控制在产层范围内。
人工隔层技术
通过制造人工隔层方法 , 可以改变裂缝上下末端地应力差。在前置液中 添加轻质上浮或重质下沉剂, 使其聚集在新生成裂缝的顶部或底部, 形成 一块压实的低渗区, 形成人工隔层, 从而实现裂缝高度的控制。
隔层主要影响因素：
1.上浮剂粒度及其分布（显著影响人工充填隔层的物理性质，从而影响 人工隔层阻抗。） 2.携带液黏度（主要影响控缝高剂的上浮速度，从而影响到人工隔层的 形成时间。） 3.控缝高剂用量（影响人工隔层的厚度和形成时间。） 隔层阻抗与上浮剂浓度成正比，与携带液黏度和岩芯渗透率成反比。
施工因素
1.隔离剂的铺置厚度 2.隔离剂隔离剂输送规律
隔离剂主要用来形成人工隔层, 阻止裂缝向垂直方向扩展。支撑剂主 要用来形成支撑裂缝。隔离剂在携带液中的升降及其速度取决于携带液 粘度、隔离剂浓度和两者的密度差。 上升或下降速度过快, 在隔离剂到达目的地之前, 已经大量漂浮或沉 积, 这样就很容易阻塞管道或砂堵, 影响施工; 如果上升或下降速度过慢, 隔离剂到达目的地时, 导向剂仍留在携砂液中保持漂浮状态, 这样隔离剂 就失去了阻挡作用。 充填隔离剂施工时压裂液黏度宜低于常规压裂并保证液体的悬浮能 力, 形成人工应力遮挡前,泵注排量一般低于常规压裂, 前置液用量比常规 压裂少。
人工控制压裂缝高技术现状与研究要点
区。电话 （２ ）８０ ３ ３ 。Ｅ—ｍ ｉ ｈｕ ｅ ｇｏ ６ ．ｃｎ ０ ８ ３ ３ ３３ ａｌ ｏｗ ｎａ＠１ ３ ｏ ：ｚ
・
维普资讯
第２卷 第 １ ９ 期
天 然 气 勘 探 与 开 发
慢 ，隔离剂到达 目的地时 ，导向剂仍 留在携砂液 中 保持漂浮状态 ，这样隔离剂就失去了阻挡作用。因 此选择合适的隔离剂、支撑剂和携带液是至关重要 的。柴油、Ｐ Ｇ Ｓ Ａ溶液和聚丙烯酰胺溶液 ，它们 都 是粘度 比较大、悬砂能力比较强的溶液。
了多层介质中控制缝高 的力学机理 ；Ｗａ ｉｓｉ ｒ ｎ ｋ 等 ｐｉ 人着重从地应力角度讨论 了缝高延伸规律。目前控
剂在携带液中的升降及其速度取决于携带液粘度 、 隔离剂浓度和两者的密度差 。 ２ Ｊ 如果上升或下降速度过快 ，在隔离剂到达 目的 地之前 ，已经大量漂浮或沉积 ，这样就很容易阻塞 管道或砂堵 ，影响施工 ；如 果 上升 或 下 降速 度过
