汽车座椅设计指南
载货汽车座椅设计指南
载货汽车座椅设计指南在设计载货汽车座椅时，需要考虑以下几个方面的指南。
1.舒适性：舒适的座椅设计对于长时间的驾驶很重要。
座椅应该提供适当的支撑，以减轻驾驶员的疲劳感。
座椅的软垫应该具有足够的厚度和弹性，以提供舒适的坐姿。
座椅的背部还应该有适当的倾斜角度，以支持驾驶员的腰部。
2.调节性：座椅的调节性对于适应不同驾驶员的需求很重要。
座椅应该有多个调节位置，包括座椅高度、座椅倾斜角度和座椅前后调节等。
这样可以满足不同驾驶员的身高和体型需求，提供更好的驾驶体验。
3.安全性：座椅的安全性是设计中的一个重要考虑因素。
座椅应该有适当的侧头枕和腰部支撑，以提供额外的安全保护。
座椅还应该有耐用的材料和结构，以确保在事故发生时能够有效地保护驾驶员。
4.耐久性：座椅通常需要面对艰难的工作环境，因此在设计中应该考虑其耐久性。
座椅的材料应该具有抗污染、抗磨损和抗腐蚀的特性。
此外，座椅的结构和连接件应该足够坚固，以经受长时间的使用和震动。
5.易清洁：座椅应该易于清洁和维护。
座椅的材料应该能够抵抗污渍和液体的渗透。
此外，座椅的设计应该考虑到容易拆卸和清洗的因素，以便保持其整洁和卫生。
6.人体工程学：座椅的设计应该考虑到人体工程学原理，以确保其符合人体的自然曲线。
座椅的形状和轮廓应该与驾驶员的身体结构相匹配，以减轻压力点和疲劳感。
此外，座椅的辅助功能，如背部按摩和加热等，还可以提供额外的舒适性和健康益处。
综上所述，设计载货汽车座椅需要考虑舒适性、调节性、安全性、耐久性、易清洁性和人体工程学等因素。
只有综合考虑这些指南，才能设计出符合驾驶员需求并提供良好体验的座椅。
座椅布置设计指南PPT课件
No
- C ontour D ata (S urface S T O )?
No
- O S C A R (S A E J 8 2 6 ) O c c u p a n t P a c k a g in g / P e n e tra tio n ?
No
- S tiffn e s s / P re s s u re M a p / T ra n s m is s ib ility?
靠背侧翼角
.
30
座椅舒适性校核简易图
.
31
座椅舒适性CAD检查清单
C o m f o r t In f lu e n c e : T a r g e t , O S C A R , S u r f a c e , F o a m , T r im , a n d S t r u c t u r e
.
20
座椅靠背压限量以及到骨架距离
.
21
坐垫有效长度
.
22
坐垫 Bite line
.
23
靠背有效长度
.
24
靠背 Bite line
.
25
腰托到H点的距离
.
26
坐垫内部、外部宽度
坐垫
坐垫侧翼高度
.
27
坐垫
坐垫侧翼角
坐垫长度
.
28
靠背
靠背外部宽度、内部宽度
靠背侧翼高度
.
29
靠背侧翼角
.
4
与座椅相关边界
.
5
相关法规的研究
GB11550 汽车座椅头枕性能要求和试验方法,Head Restraint-Performance Requirement
汽车座椅的布置与设计
汽车座椅的布置与设计：打造舒适与美观并存的驾乘空间一、座椅布局合理性1. 空间最大化利用在汽车座椅布置与设计中，要考虑的是空间的最大化利用。
通过对座椅的合理布局，确保每位乘客都能享有充裕的腿部和头部空间，提升乘坐舒适度。
2. 功能区划分明确座椅布局应与车内功能区域划分相协调，如驾驶区、乘客区、储物区等，确保各区域功能明确，互不干扰。
二、座椅材质选择1. 舒适性材质座椅材质直接影响乘坐体验。
应选用透气性好、柔软度适中的材料，如高级皮质或透气织物，为乘客提供舒适的触感和支撑。
2. 耐用性与易清洁三、座椅人体工程学设计1. 符合人体曲线2. 调节功能座椅应具备多种调节功能，包括前后移动、座椅角度调整、头枕高度调节等，以适应不同身高和体型的乘客需求。
四、座椅安全性能1. 固定与保护座椅设计需确保在行车过程中的安全性，包括可靠的座椅固定系统和碰撞时对乘客的有效保护。
2. 安全配置配备安全带、安全气囊等安全配置，提高座椅的安全性。
安全配置的设计应与座椅布局相协调，确保在紧急情况下能够发挥最大作用。
五、座椅美观性1. 设计风格统一座椅设计风格应与车内整体设计风格保持一致，通过色彩、纹理、线条的搭配，营造出和谐统一的内饰氛围。
2. 细节装饰在座椅的边缘、缝线等细节处加入装饰元素，如对比色缝线、品牌标识等，提升座椅的整体美观性和品牌识别度。
六、座椅智能化集成1. 智能化调节系统随着科技的发展，座椅可以集成更多智能化调节系统。
通过传感器和记忆功能，座椅能够自动调整到驾驶员或乘客的偏好位置，提供个性化体验。
2. 温度控制智能座椅配备的温度控制系统，可以根据乘客的需求和外界环境自动调节座椅温度，保持乘坐时的舒适度，特别是在极端气候条件下，这一功能尤为重要。
七、座椅健康考量1. 腰部支撑与保健考虑到长时间驾驶可能对腰部造成的压力，座椅设计应包括可调节的腰部支撑，以减轻腰部负担，预防腰肌劳损等健康问题。
2. 透气性与散热八、座椅环保理念1. 可持续材料在座椅材料的选择上，应优先考虑环保和可持续性。
汽车座椅设计402
人机参数指导设计
有了各种现实条件的约束，我们会发现：有时候，工业设计就是在 某个规定范围内，对设计元素按一定规则，进行排列和组合，而不 是肆意妄为的自我表达。
计设适舒
案例欣赏
舒适的座椅设计
谢谢欣赏
寝室成员：左宗虎 …
坐姿人体模板的性别和视图方向
人体数据可以确定操纵按钮，和车内活动空间有关的车体部位的位置 。
坐姿的脚蹬力
由于有座椅靠背的支撑，可以发挥较大的脚蹬操纵力，这对刹车， 油门。离合器等的设计，起了约束作用。
两种坐姿不同感受
椅 坐 a）
支姿 撑与 点座
b）
座椅主要参数与汽车空间
在接下来的设计中，都以这数据为基本框架。
解剖汽车座椅
任何座椅的第一功能，坐 它的运用环境是，汽车里
不影响 安全驾驶
第
二
功
能
驾驶操作舒适 坐着舒适
ቤተ መጻሕፍቲ ባይዱ机参数与设计关系
坐姿与功能尺寸...........
坐姿的脚蹬力
主要参数与汽车空间
单击此处添加段落文字内容
座椅的功能尺寸
• 举例： • 中靠背座椅 • 的功能尺寸
2000年中国人 的平均尺寸
四种座椅靠背形式
对四种座椅靠背形式的分析。
高 靠 背
工作座椅的主要参数参考
视野分析
色觉视野：简称色视野： 白色最大，次之黄色，蓝色，红色， 绿色色视野最小。
人体数据可以规定仪表盘、后视镜和顶棚以及其他和视野有关 的车体部位。 “视野”又称“视场”，物理意义指眼固定注视一点时 ( 或通过仪器 ) 所能 看见的空间范围。

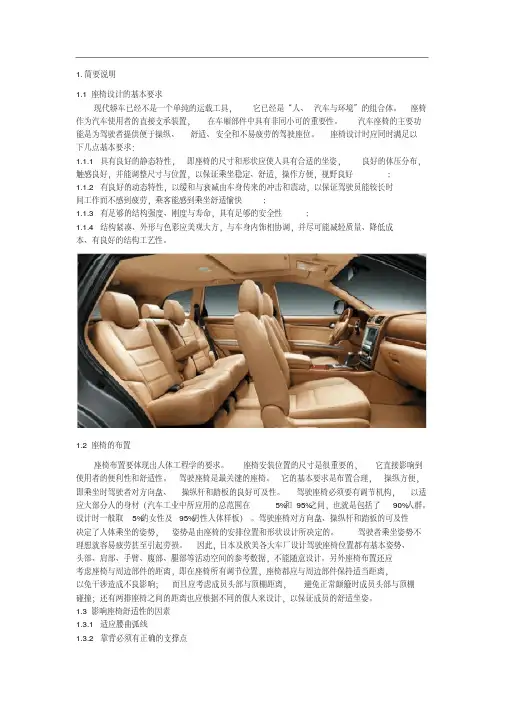

汽车座椅系统-设计指南
头部、肩部、手臂、腹部、腿部等活动空间的参考数据，不能随意设计。另外座椅布置还应
考虑座椅与周边部件的距离，即在座椅所有调节位置，座椅都应与周边部件保持适当距离，
以免干涉造成不良影响； 而且应考虑成员头部与顶棚距离， 避免正常颠簸时成员头部与顶棚
碰撞；还有两排座椅之间的距离也应根据不同的假人来设计，以保证成员的舒适坐姿。
15-20 mm
23-26
50
380-430 N 45-55
20-30 mm
5-7.5 ° 20-30 mm 25-45 mm 35-65 °
15-20 mm
22-26
50
330-430 N 45-55
30-50 mm
12
12.靠背最小宽度
设计因素 坐垫因素 1. 发泡 50%的嵌入力 2. 发泡密度 (kg/ m3) 3. 靠垫厚度 4. 由设计参考点计 算的靠背高度 5. 设计参考点处的 靠背宽度 6. 由设计参考点计 算的腰托高度 7. 腰托前后移动的 范围 8. 假人嵌入量 9. 腰托垂直方向的 移动范围 10.A 面与硬物之间 的距离 11. 腰托在 A 面移动 的距离 12. 靠背最小宽度
汽车座椅及安全带DMU设计指南(01 乘员舱 零部件布置篇)
后排安全 带卷器
5mm
后排安全带卷收器与C柱上护板间隙校核
后排安全带卷收器与C柱上护板间隙要求大于5mm， 避免干涉 后排安全带卷收器与后轮罩间隙要求大于10mm， 避免干涉 安全带锁扣与后排坐垫干涉量在3-6mm之间，使得 锁扣不晃动，且不影响装配。
后排安全便性。 注意选择合理的螺栓，套筒以及工具枪。
后排安全带卷收器与后轮罩间隙校核
3-6mm 后排安全锁扣与座椅坐垫距离校核
与周边件的间隙校核 1.前排座椅与CNSL的距离要求大于10mm， 运动件到静止件的距离要求大于10mm，以 防止摩擦产生异响，防止磨损座椅面料和 CNSL面板。
编制 :
更新日期 :
10mm
座椅运动包络与CNSL间隙 所属范围 : 总布置@ 乘员舱布置 设计指南
总布置 @ C-乘员舱 零部件布置校核 部分
10mm
安全带调节器与B柱钣金距离校核
安全带卷收器与B柱加强版距离校核
卷收器与B柱钣金距离要求大于10mm，避免与B柱干涉，装配困难。
编制 :
更新日期 :
所属范围 : 总布置@ 乘员舱布置 设计指南
总布置 @ C-乘员舱 零部件布置校核 部分
CH-VI-PL-OC-GUIDELINE-P2-001
卷收器安装校核
安全带下固定点工具枪操作空间校核
编制 :
更新日期 :
所属范围 : 总布置@ 乘员舱布置 设计指南
总布置 @ C-乘员舱 零部件布置校核 部分
CH-VI-PL-OC-GUIDELINE-P2-001
7–座椅系统
后排安全带校核 后排安全带校核一般校核与周边件的距离。
C柱上 护板
Page 7/50
输入数据：驾驶侧座椅，后排座椅，前后门护板，CNSL面板，地毯，B柱上下护板，C柱护板， 衣帽架，灭火器；
汽车研发整车座椅制作设计开发方法与流程
汽车研发整车座椅制作设计开发方法与流程整车座椅制作设计开发方法与流程包括以下几个基本步骤：1.市场调研和需求确定在开展座椅制作设计开发之前，首先需要进行市场调研，了解消费者和市场对于座椅的需求和趋势。
通过市场调研，可以了解到消费者对于座椅的外观、功能、舒适度等方面的需求，以及竞争对手的产品特点。
这些信息对于座椅的设计和开发起到指导作用。
2.座椅设计概念确定根据市场调研的结果，设计团队将确定座椅的设计概念。
设计概念包括外观设计、功能设计和舒适度设计。
外观设计涉及座椅整体造型、线条和细节处理等，要充分考虑到消费者的审美观念和品牌形象。
功能设计包括调节机构的设计、靠背和座垫的调节、记忆设置等，要满足不同用户的需求。
舒适度设计要考虑人体工程学和座椅材料的选择，以提供舒适的坐姿和支撑。
3.座椅工程设计在座椅设计概念确定之后，将进行座椅工程设计。
座椅工程设计包括结构设计、材料选择、工艺设计等。
结构设计要保证座椅的强度和稳定性，同时尽可能减少重量。
材料选择要考虑到材料的强度、耐久性和成本等因素。
工艺设计要考虑生产工艺的可行性和工效性。
4.座椅原型制作和测试在座椅工程设计完成之后，将进行座椅原型的制作。
座椅原型制作可以采用手工制作或者数控加工等方式。
制作完成后，需要进行座椅的测试，包括强度测试、舒适度测试、座椅调节测试等。
测试结果将反馈给设计团队，进行必要的改进和优化。
5.座椅量产和应用在座椅原型测试通过之后，将进行座椅的量产和应用。
座椅的量产包括工艺流程的制定、制造设备的选择和培训等。
在量产过程中，还需要进行质量控制，确保座椅的质量符合要求。
座椅的应用包括整车的安装和调试等。
总之，整车座椅制作设计开发方法与流程包括市场调研和需求确定、座椅设计概念确定、座椅工程设计、座椅原型制作和测试以及座椅量产和应用等多个步骤。
通过科学合理的流程，可以设计和制造出满足用户需求的优质座椅产品。
汽车儿童座椅设计指导
汽车儿童座椅设计指导
1.安全性：汽车儿童座椅的首要目标是保护儿童的安全。
必须符合相
关国家和地区的安全标准和法规。
座椅应具备良好的撞击吸能能力，能有
效地吸收和分散碰撞力量，减少儿童受伤的风险。
同时，座椅应该有可靠
的固定系统，确保其稳定安全地固定在汽车座椅上。
2.适用性：汽车儿童座椅应该适用于不同年龄段和身高的儿童。
座椅
应设计成可调节尺寸，以适应儿童的成长和发育过程。
座椅应具有可调节
座椅角度和肩带高度的功能，以确保儿童的舒适度和适应性。
3.舒适度：座椅的设计应考虑儿童的舒适感。
座椅的材质应该是柔软的、易于清洁的，并具备透气性和防污性能。
座椅还应该具有良好的支撑
能力，以提供良好的腰部、头部和颈部支持。
4.便捷性：座椅的设计应该考虑使用的便利性。
座椅应该易于安装和
拆卸，方便家长在不同的汽车上使用。
座椅的清洁和维护也应该方便。
此外，座椅还可以设计一些贴心的功能，如杯架、储物袋等，以提供更多的
便利。
5.视觉设计：座椅的外观设计应该吸引儿童的注意力，让他们感到开
心和愉悦。
可以使用鲜艳的颜色和有趣的图案，增加座椅的吸引力。
为了确保汽车儿童座椅的质量和安全性，设计者应该进行严格的测试
和检测。
产品应该经过各种碰撞试验、耐久性测试和材料耐磨性测试等，
确保产品的持久性和安全性。
总之，汽车儿童座椅的设计应该注重安全性、舒适度、适用性和便捷性。
只有考虑到这些因素，才能设计出符合儿童需求的优秀汽车儿童座椅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时在侧视图上鞋底平面与水平面的夹角
调
78.96 0.15Z 0.0173Z 2
节
量
驾 驶 座 椅 的 调 节 量
2、H点位移与座椅调节量的确定原则 X97.5=936.6+0.613879Z—0.00186247Z2
驾 驶
X95 =913.7+0.672316Z —0.00195530Z2 座
汽车驾驶座椅的调节方式
由于驾驶员乘坐位置与周围部件存在密切 的人机关系，驾驶员座椅布置对驾驶员安 全性、坐姿舒适性、视野和操作方便性具 有重要的影响，是车室内部布置中的重要 内容。
1、调节方式 加速踏板固定 H点固定 方向盘抓握点固定 视点固定 同时固定踵点及方向
盘抓握点
X90 =885.0+0.735374Z —0.00201650Z2 椅
X50 =793.7+0.903387Z —0.00225518Z2 的
X10 =715.9+0.968793Z —0.00228674Z2 调
X5 =692.6+0.981427Z —0.00226230Z2 节
弓形感。
汽车座椅的结构与要求
3、座椅的几何参数
项目 座高 座宽
取值范围
430—450mm 500mm左右
座深 450mm左右
靠背角 100°～115°
备注
汽车地板到坐垫的高度
受车宽限制，为使驾驶员或乘员能调整坐姿， 座宽应适当大于臀宽
坐垫前端至靠背表面之间的距离，保证臀部得 到全面的支承 半卧姿乘客座椅靠背角可调至155°
汽车座椅的结构与要求
2、汽车座椅的人机工程学要求 贴合感：座椅靠背和坐垫的形状是否与人体背
部、臀部、大腿底面形状相贴合。 侧向稳定感：汽车转向行驶时乘坐者要能受到
座椅左右的适当约束，避免人体横向偏斜。 腰椎依托感：要有良好的腰椎依托感。 振动弹性感 坐垫与靠背的软硬感：软硬应适中。 其它：不得有臀部滑动感、腹部压迫感及背部
1、人体脊柱形态 颈椎：7节 胸椎：12节 腰椎：5节 骶骨（5块愈合） 尾骨（4块愈合） 四个生理弯曲 颈曲、腰曲：向前凸 胸曲、骶曲：向后凸
2、靠背两点支撑原理： 舒适驾驶坐姿
腰靠：第4、5腰椎 肩靠：第5、6胸椎
舒适驾驶坐姿
3、臀部压力分布ቤተ መጻሕፍቲ ባይዱ
驶
座
B类车，男女驾驶员比例75：25
椅
的
调
节
量
驾 驶 座 B类车，男女驾驶员比例90：10或95：5 椅 的 调 节 量
驾
驶
3、座椅的其它调节量
座
高度和水平调节：
椅
垂直方向：30~50mm；
的
水平：100~160mm，每级10~20mm。 大腿与腹部夹角：90~115度。
乘客搁脚位置和脚的姿势对前后座椅间距影响很大， 考虑到舒适性和腿部空间要求，一般将乘客的脚布置 在前座下面，并使乘客的膝盖与前排靠背后面保持必 要的间隙。采用阶梯地板布置可保证前排座椅下部留 有足够的搁脚空间，且前后座椅间距变小，有利于小 型轿车布置。座椅靠背厚度对乘坐空间影响很大，应 根据车的级别合理选择。
调
坐垫倾角：5~10度或更大。
节
靠背倾角：20~45度。
量
坐垫刚度：根据驾驶员体重调节，保证固有频 率不变。
汽车座椅的设计参数（参考）
1）座椅的几何参数 2）座椅的调节量
座高：430—450mm 高度和水平调节：
座宽：500mm左右
垂直方向：30~50mm；
座深：450mm左右
X2.5=687.1+0.895336Z —0.00210494Z2 量
Xi：第i百分位身材驾驶员H点相对于加速踏板 拇趾参考点的水平距离
Z：H点高度
例：对于旅行车，选H点高度为350mm，适用 级为90%，求座椅的水平调节量。
驾
驶
座
B类车，男女驾驶员比例50：50
椅
的
调
节
量
驾
汽车座椅动态参数
驾
对于驾驶员座椅，不仅要确定设计H 点的位置和行程，还需确定合理的设
驶
计H点调节方式和调节轨迹，为座椅 座
调节机构设计提供参考。
椅
所确定的H点位置是驾驶员下肢舒适 的 的乘坐位置，与驾驶员坐姿密切相关。 调
节
量
硬点尺寸H30是与座椅高 度密切相关的重要尺寸， 统计分析表明，不同类型 的汽车，H30的取值不同， 驾驶员姿势随着H30的增 大呈一定的变化规律。对 于A类车，H30通常在 127~405mm之间。
驾 驶 座 椅 的 调 节 量
驾 驶 加速踏板踵点(AHP) ：在加速踏板未压缩时人体模型的
踵点在被压塌的地板覆盖件上的点
座 拇趾参考点（BOF）： 在侧视图上过AHP 点作人体样
椅 板鞋底的切线在该切线上离AHP 点203mm 处的一个点
踏板装置角：在侧视图上踏板平面与水平面的夹角
的 踏平面角：驾驶员以正常驾驶姿势踏在加速踏板上
水平：100~160mm，每级
靠背角：100°～115° 10~20mm。
范围内，半卧姿乘客座 大腿与腹部夹角：90~115度。
椅靠背角可调至155° 坐垫倾角：5~10度或更大。
靠背倾角：20~45度。
坐垫刚度：根据驾驶员体重 调节，保证固有频率不变。
不同类型的车，对乘坐空间要求不同，应选用合适的 人体模板。例如：有些家庭用车，前排用于夫妇乘坐， 而后排则专门为儿童设计，此时可选用小尺寸的人体 模板。
汽车座椅设计指南
汽车座椅设计
安全性
舒适性
汽车座椅设 计
功能性
经济性
汽车座椅设计是在满足和平衡安全性，舒适性，功能性和经济性的一种工业设计活动。
汽车座椅设计指南
汽车驾驶座椅设计的人机工程学原理 汽车驾驶座椅的调节方式 汽车座椅动态参数
汽车驾驶座椅设计 的人机工程学原理
一、人体坐姿的生理特点
舒适驾驶坐姿
单位：100Pa
4、舒适驾驶的关节角度 舒适驾驶坐姿
舒适驾驶坐姿
舒适驾驶坐姿
DIN33408推荐的轿车驾驶员关节角度 （仅供参考）
二、驾驶座椅设计的人机工程学原理
1、座椅的结构形 式
骨架 弹簧 软垫 座椅护面 调节机构
汽车座椅的结构与要求
汽车座椅的结构与要求
