125℃低烟无卤辐照交联电缆用护套料物性指标
(整理)低烟无卤阻燃护套.
低烟无卤阻燃护套、绝缘料——用于电力、通讯、控制电缆AFR/12是一种含阻燃剂的聚烯烃热塑性复合材料，不释放卤酸，具有自熄特点, 可大量减少有毒腐蚀性气体的排放和烟雾的产生。
由这种材料制成的电缆特别适合在要求具有高度安全性的公共场合下使用。
AFR/12具有良好的机械性能、加工性能和阻燃性能，并具有最优的性价比。
AFR/12的性能测试符合CEI 20.11M1、VDE 0207-24HM2、BS 6724、BS 7655 LTS1与LTS3、OVE K- 81-9 MHN2和Cenelec HD 624.7 S1试验标准。
精品文档精品文档以上典型值取自样片或电缆试样测试平均值。
挤出AFR/12可用长径比L/D=18～25的挤出机挤出，建议采用低压缩比(类似挤橡胶或无卤材料)的螺杆， 也可以采用挤PVC 的螺杆低速挤出。
慎用挤聚乙烯的螺杆。
料筒要有良好的温控装置。
挤出机各段温度建议如下：100110120130140150160170180190200 1区2区3区4区法兰盘机头口模以上温度仅供参考，具体温度控制应根据具体设备适当调整，但熔融温度不能超过170℃。
筛网须用 宽眼网(<100孔/cm 2 )。
但必须使用分流板，特别在使用低压缩比的螺杆时。
AFR/12既可采用压缩式挤出，也可采用挤管式挤出。
本料用户可自加各种色母粒，建议重量比为1.5%。
贮存本料必须在下列条件下贮存: 1. 包装完好无破损; 2. 环境温度不超过30℃;3. 不直接暴露在阳光下或风雨中。
包装AFR/12每25kg 一袋防潮包装, 1250kg 托盘包装; 或1000kg 托盘防潮箱装。
125℃紫外光辐照交联无卤低烟阻燃电缆
125℃紫外光辐照交联无卤低烟阻燃电缆发表时间：2015-01-23T11:33:54.893Z 来源：《防护工程》2014年第11期供稿作者：钟广尧[导读] 所以，125℃紫外光辐照交联无卤低烟阻燃电缆的发展是社会进步的必然产物，是人类社会进步的反映。
钟广尧广东新亚光电缆实业有限公司 511500摘要：125℃紫外光辐照交联无卤低烟阻燃电缆因为其独有的特殊性以及重要性，一直以来都受到了国家的高度重视，是国家近年来的重要研究课题。
本文重点探讨了125℃紫外光辐照交联无卤低烟阻燃电缆的特性、原理，125℃紫外光辐照交联无卤低烟阻燃电缆的优点，辐照原理的说明以及深入的研究了125℃紫外光辐照交联无卤低烟阻燃电缆未来的发展方向以及在发展中遇到的各种问题等，希望读者能从中收益。
关键字：125℃紫外光辐照交联无卤低烟阻燃电缆；原理；特性；未来展望正文：一、125℃紫外光辐照交联无卤低烟阻燃电缆的含义经济在发展，社会在进步，以往的电缆设备已经满足不了时代的需求，这就迫使电缆设备进入一个新的模式，125℃紫外光辐照交联无卤低烟阻燃电缆是保证人们在使用电时的最根本的保证，也是保证人们安全用电的最基本的要求。
所以，125℃紫外光辐照交联无卤低烟阻燃电缆的发展是社会进步的必然产物，是人类社会进步的反映。
总的来说，125℃紫外光辐照交联无卤低烟阻燃电缆在我国的是非常重要的，那么125℃紫外光辐照交联无卤低烟阻燃电缆的含义是什么呢，下面，我向大家详细的介绍一下：平时说的辐照交联，是指对绝缘线芯进行辐照照，普通绝缘有聚氯乙烯与聚乙烯等，低烟无卤是一种环保绝缘材料，而125℃紫外光辐照交联无卤低烟阻燃电缆是以EVA 与HDPE 为基体树脂制备耐温125℃紫外光交联低烟无卤阻燃低压(3.0kV 及以下)电线电缆用绝缘材料.采用相容剂与弹性体并用的方法改善了低烟无卤绝缘材料的力学性能,引入合适的抗氧剂体系,增加了材料的抗老化性能.系统研究了基体树脂的最佳配比、相容剂、阻燃体系及其它加工助剂对绝缘材料性能的影响.开发出新型的耐温125℃紫外光交联低烟无卤阻燃电缆材料.最重要的是，普通电缆为温水交联，而辐照交联是一种新的交联方式，是电缆通过辐照塔经过辐照改变其分子成分，使其达到高温运行的目的。
光伏电缆用125℃辐照交联低烟无卤阻燃聚烯烃料
责任部门：技术部
相关信息：
光伏电缆用125℃辐照交联无卤低烟阻燃聚烯烃料技Βιβλιοθήκη 规范编码：版次：A/0
原编码：
正文页数：3页
附录页数：0页
部门
签名
日期
供应商
编写
技术部
职务：
校核
技术部
姓名：
审核
技术部
签名：
批准
总工
日期：
盖章
盖章：
下次升版时间
分发：品管部、采购部、生产部、技术部
原件存：技术部
此文件产权属*******公司所有，未经书面许可，不得以任何方式外传。
推荐挤出机各区点设定温度如下：根据设备及挤出物状态适当调整（±10℃）。
区点
1区
2区
3区
4区
5区
机头
模头
温度℃
115
125
135
145
155
155
150
注：如果材料在仓库存储二个月以上，请将材料在90℃下干燥后再使用。
辐照剂量:建议辐照剂量为13~15兆拉德，可根据电缆结构和交联后热延伸指标、拉伸强度、断裂伸长率等进行适当调整。
2.
型号
名称
使用特性
ZL-1214-J-2
125℃辐照交联无卤低烟
阻燃聚烯烃绝缘料
适用于额定电压0.6/1kV光伏电缆的绝缘层
ZL-1214-H-2
125℃辐照交联无卤低烟
阻燃聚烯烃护套料
适用于额定电压0.6/1kV光伏电缆护套层
3.
3.1
应制成大小均匀的方形或具有相当大小的圆柱形粒状物，颗粒尺寸应为4mm×4mm×3mm。塑化良好，色泽均匀，不应有明显的杂质和视力可见的焦烧粒子。
低烟无卤材料标准
低烟无卤材料标准
低烟无卤材料是一种环保型电缆材料，其标准包括以下方面：
1. 卤素含量：低烟无卤材料中所有卤素的值应小于或等于50PPM（根据法规PREN 14582）。
2. 燃烧后产生的气体：低烟无卤材料燃烧后产生的卤化氢气体含量应小于100PPM（根据法规EN。
同时，燃烧后产生的卤化氢气体溶于水后的PH 值应大于或等于（弱酸性）（根据法规EN。
3. 透光率：低烟无卤材料在密闭容器中燃烧后透过一束光线，其透光率应大于或等于60%（根据法规EN。
4. 环境物质：低烟无卤材料中不应含有铅、镉、铬、汞等环境物质。
5. 物理性能：低烟无卤材料应具有良好的抗张强度、耐候性、柔软度、非移性、耐高压特性等。
6. 配方：低烟无卤材料的配方中应选用线型PE及弹性PE为主要树脂，并选用无机高温涂料、阻燃橡塑、石墨烯发热浆料等环保型材料。
总之，低烟无卤材料是一种环保型电缆材料，其标准要求严格，旨在减少电缆在使用过程中对环境和人体的危害。
辐照交联无卤低烟阻燃聚烯烃塑料
±25
±25
20℃体积电阻率
Volume resistivity at20℃,min.
Ω·m
1×1012
1×1012
1×1012
1×1012
1×1012
介电强度Dielectric strength ,min.
MV/m
20
20
20
20
20
200℃热延伸试验Hot set at 200℃
热负荷延伸率elongation under load, max.
%
175
175
175
175
175
永久变形,max. permanent elongation after cooling
%
15
15
15
15
15
低温性能Behaviour at temperatur
冷冲击温度cold impact temperature
℃
-25
-25
-25
-25
-25
卤酸气体释出量Acid gas emission,max.
3450
老化前Without ageing
拉伸强tensile strength , min.
MPa
10.0
10.0
10.0
10.0
10.0
断裂伸长率elongation at break, min.
%
125
150
150
150
150
老化后After ageing in air oven
温度temperature
℃
136±2
136±2
158±2
165±2
电缆用隔氧层材料
表1
单位 典型值
g/cm3
பைடு நூலகம்
1.58
MPa
7.8
%
120
%
45
μs/cm
6.5
6.3
56
157
1.2
试验方法 GB1033 ASTM D1505 GB1040 IEC 60811-1-1 GB2406 IEC 60811-1-4
IEC 60754-2
ASTM E 662 NES 713
贮存与包装
SR0125 比较容易吸潮，应存放在干燥通风的库房内，贮存时间较长时需进行干燥处理，干燥温度 为 60-70℃，干燥时间为 2-4 小时。 SR0125 用纸塑复合袋包装，每包净重 25kg。
序号 1 2 3 4 5 5.1 5.2
6
7
项目名称 密度 拉伸强度 断裂伸长率 氧指数 酸性气体 电导率 PH 值
产品性能
典型的物理性能、电气性能及燃烧性能见表 1。 工艺性能特点
用 SR0125 挤制电缆时，采用普通螺杆（压缩比最好小于 2.5）即可获得优良的挤出表面和适宜的 出胶量，若更换为专用螺杆则可明显降低电机负载并大幅提高生产效率。
推荐的挤出机各区温度如下：
位置 1 区 2 区 3 区 4 区 5 区 机头 模口 温度℃ 110 120 130 140 150 155 150 最适宜的挤出温度还取决于用户挤出机的压缩比和长径比及螺杆结构等因素。

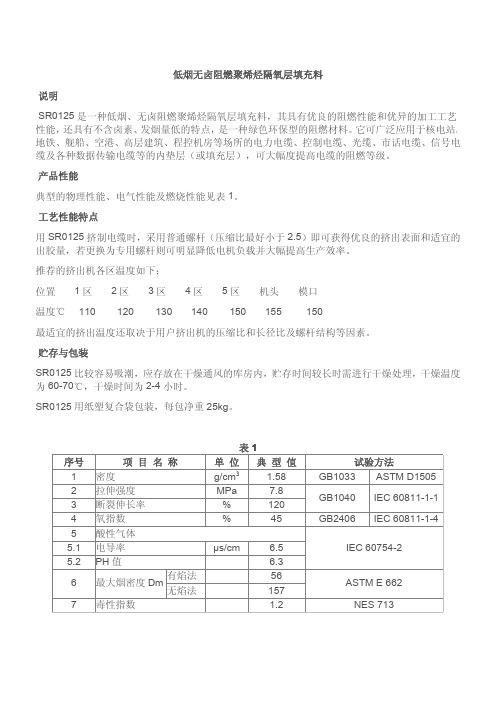

低烟无卤阻燃聚烯烃隔氧层填充料
说明
SR0125 是一种低烟、无卤阻燃聚烯烃隔氧层填充料，其具有优良的阻燃性能和优异的加工工艺 性能，还具有不含卤素、发烟量低的特点，是一种绿色环保型的阻燃材料。它可广泛应用于核电站、 地铁、舰船、空港、高层建筑、程控机房等场所的电力电缆、控制电缆、光缆、市话电缆、信号电 缆及各种数据传输电缆等的内垫层（或填充层），可大幅度提高电缆的阻燃等级。
拜耳乙华平橡胶
拜耳乙华平橡胶1. 耐温等级： 100℃→125℃（150℃）2. 氧指数： 33%→40%（45％）3. 毒性指数： 15→14. 烟密度： 400→1505. pH值： 2→3.5（4.5）6. 电导率： 2000→70拜耳乙华平橡胶是专用于低烟无卤阻燃电缆护套的橡胶材料，其性能满足了上述标准的提升要求。
乙华平橡胶是乙烯和醋酸乙烯的共聚物。
其化学名称为乙烯醋酸乙烯橡胶，简称EVM。
乙华平是德国拜耳公司生产的该品种橡胶的注册商标，在中国已有销售。
乙华平橡胶属于特种橡胶，它在耐高温（175℃），耐油（相当于丙烯腈ACN含量26－34%的丁腈橡胶），耐天候老化（仅次于EPDM）以及阻燃方面都是非常优秀的。
近年来在电缆、胶辊、家用电器及汽车橡胶配件等产品上应用非常广泛。
已经成为某些特殊橡胶制品所不可取代的新型材料。
二、乙华平橡胶的商品牌号三、乙华平橡胶的化学结构与物理性能 1. 乙华平橡胶的化学组成乙华平是由乙烯和醋酸乙烯以不同比例共聚而成。
由上述分子结构可以看出：A. 饱和的次甲基主键：耐热、耐天候老化、耐油、着色稳定B. 极性侧基：耐油C. 非极性次甲基基团：耐低温曲挠，耐极性溶剂D. 适当的活性点：适于过氧化物硫化对乙烯醋酸乙烯共聚物通常用醋酸乙烯（VA）含量进行分类：如图2所示 VA<40% 热塑性弹性体，称之为EVA塑料 VA<40%-80% 热固性弹性体，称之为EVM橡胶 VA>80% 热塑性弹性体，称之为PVA塑胶 2. 乙华平的聚合方法乙华平采用的是中压溶液聚合法。
中压溶液与高压本体聚合法对共聚物物性差异图4 -不同聚合方法对物性的影响由此可见溶液法最适宜生产VA含量40-80%高弹性型橡胶材料。
3. 乙华平与其它合成橡胶的性能比较 VA 含量40－50% 的乙华平在市场上销售已有30 多年的历史了，但其应用仅局限于一些非常特殊的产品。
乙华平的真正商品化应用还是近几年的事。
机车车辆电缆用辐照交联低烟无卤阻燃聚烯烃
试验项目 拉伸强度 断裂伸长率 热老化 强度/伸长率保留率
高温压力试验 耐油性
强度变化率 伸长率变化率
强度变化率 伸长率变化率 冲击脆化温度 20℃体积电阻率 氧指数
4、性
能
单位
标准值（辐照交联后）
JFDW04
JFDW05
JFDW06
≥Mpa
9
9
9
≥%
125
125
125
条件℃×h
158×168
158×168
2、品 种 和 牌 号
牌号
线芯最高运行温度 （℃）
名
称
JFDW04
125℃辐照交联低烟无卤阻燃聚烯烃电缆 125
料
JFDW05
125℃辐照交联低烟无卤阻燃聚烯烃电缆 125
料
JFDW06
125℃辐照交联低烟无卤阻燃聚烯烃电缆 125
料
3、用 途 和 规 范
牌号
材料规范
用途及电缆规范
JFDW04
Q/320585JSDT055-20 3KV 及以下机车车辆用 125℃电缆，适用无矿物
1.0×1012
≥
30
30
30
烟密度 有焰
≤
100
100
100
无焰
≤
200
ห้องสมุดไป่ตู้
200
200
放出气体酸度(PH 值)
≥
4.3
4.3
4.3
放出气体电导率
≤μs/mm
10
10
10
5、加工工艺
辐照剂量：12-15 兆拉德。 采用一般挤出机加工，普通 PVC 螺杆 L/D≥20，如使用低压缩比螺杆更好。 推荐挤出机各区点设定温度如下：
125℃辐照交联低烟无卤阻燃聚烯烃电缆料的开发研究
!""#年第$期%&’$!""#电线电缆()*+,-.+/.-*0123)*!""#年4!月5*+’6!""#4!781辐照交联低烟无卤阻燃聚烯烃电缆料的开发研究侯海良6曾光新6施冬梅6牛咏曲9上海至正企业发展有限公司6上海!"44":;摘要<介绍了4!781辐照交联低烟无卤阻燃聚烯烃电缆料的特殊性能6研究了基料的选用及共混=相容剂>阻燃体系>抗氧体系>加工助剂等的选用对材料性能的影响6结果表明6采用(?@与A 5B (共混体系或者选用(B 5C 与(?@共混体系6使用本公司自制的相容剂6及采用@)9D A ;E F CG 9D A ;!F 阻燃剂@和@)9D A ;E F CG 9D A ;!F 阻燃剂@F 阻燃剂H 的阻燃体系6采用抗氧剂@F 抗氧剂5可以成功地生产出性能优异的无卤材料6在机械性能>耐高温性能>阻燃性能>低烟无毒性能>加工性能方面与美国联碳5I 5@J 4#K !%L 相当M关键词<4!781聚烯烃电缆料=辐照交联=低烟无卤=阻燃中图分类号<L C !47’4E 文献标识码<@文章编号<4$K !J $N "49!""#;"$J ""!#J "#O 0P Q R S T U 8VW X X Y Z W Y [W Q \]X Q ^^_‘W \a Y b ‘c d e f g R ‘Y h c X c [Y X Z Y \[i Q ‘j Q ‘c R W \]Q h i Q k \ZA D l A 2.J ).2m G*,2)9n o 2m G o 2.p o .q o *m G(m ,*-r -.s *5*t *)&r u *m ,1&’6v ,w ’6n o 2m G o 2.!"44":61o .m 2;x b ^[X Y ][<L o *+o 2-2+,*-.s ,.+s &y 4!781.--2w .2,.&m+-&s s J ).m z 23)*v n p A y )2u *-*,2-w 2m ,r &){&)*y .m *.m s |)2,.&m +&u r &|m w2-*r -*s *m ,*w ’L o *s *)*+,.&m2m w+&u r &|m w .m G&y 32s *r &){u *-2-*.m t *s ,.G 2,*w 62s .s ,o **y y *+,&y +&u r 2,.3)*6y )2u *-*,2-w 2m ,62m ,.J &}.w 2m ,2m w2.w&m,o *r *-y &-u 2m +*&y ,o *u 2,*-.2)’L o *-*s |),s o &~s ,o 2,A I I !+&u r &|m w~.,o*}+*))*m ,r *-y &-u 2m +*u 2{3*r -&w |+*w3{|s *&y (?@F A 5B (+&u r &|m w&-(B 5C F (?@+&u r &|m w 6,o *+&u r 2,.3)*u 2w *3{&|-+&u r 2m {6@)9D A ;E F CG 9D A ;!F y )2u *-*,2-w 2m ,@2m w@)9D A ;E F CG 9D A ;!F y )2u *-*,2-w 2m ,@F y )2u *-*,2-w 2m ,H 2m w2m ,.J &}.w 2m ,@F 2m ,.J &}.w 2m ,5’L o *-*s |),.m G +&u r &|m w.s s .u .)2-,&5I 5@J 4#K !%L u 2w *3{l m .,*w12-3.w *6l n @.mu *+o 2m .+2)r -&r *-,.*s 6o *2,-*s .s J ,2m +*6y )2u *-*,2-w 2m +{6)&~s u &z *6q *-&,&}.+.,{2m wr -&+*s s 23.).,{’"c j #Q X Z ^<4!781r &){&)*y .m *.m s |)2,.&m+&u r &|m w =.--2w .2,.&m+-&s s J ).m z .m G =v n p A =y )2u *-*,2-w 2m +{收稿日期<!""#J "7J !"作者简介<侯海良94N $E J ;6男6河南鹿邑人6工程师M 作者地址<上海莘庄工业区元江路7"7"号$!"44":%MS 引言4!781辐照交联低烟无卤阻燃聚烯烃电缆料是为满足低烟>无卤无毒>阻燃>耐高温等特性而开发的一种环保型阻燃电缆材料M 它是使用聚烯烃作为基材6氢氧化铝>氢氧化镁等无机阻燃材料作阻燃剂6经共混>塑化>造粒而成的可辐照交联电缆料M 4!781辐照交联低烟无卤阻燃聚烯烃电缆料的开发6要解决如下几个技术关键<94;由于不能使用含有卤素的阻燃剂6而只能使用氢氧化铝>氢氧化镁>硼酸锌等无毒的无机阻燃剂6这些阻燃剂需要添加7"&’$"&9重量百分比;才起到很好的阻燃作用6而无机阻燃剂的大量添加则大幅度降低材料的机械性能6所以如何保证机械性能与阻燃性能的平衡6此为最重要的技术关键M9!;在添加大量的无机阻燃剂后6材料的加工流动性很差6螺杆扭矩急剧上升6使得造粒生产非常困难6绝缘挤出也很困难6如何改善这些材料的加工性能即为第二个技术关键M9E ;如果材料在燃烧时熔融滴落6更易使火灾蔓延6加剧火情6也使材料暴露出新的表面加速燃烧M 为此6防滴落便成为开发这一产品的另一个技术攻关难点M9#;材料要求的耐温等级为4!7816为使材料能达到这个等级要求6就要很好地解决材料的耐热老化问题M为了解决上述的几个主要问题6本研究从基料的选择及共混改性>阻燃剂的选择及协效性研究=相容剂的选用及用量>抗氧化体系的选用及协效性研究=加工助剂的选用等几方面进行了细致的研究6在解决上述问题上取得了长足的进展并积累了丰富的经验(((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((M万方数据!实验部分!"#主要工艺流程实验的主要工艺流程如下$无机阻燃材料的表面处理%高速捏合%塑炼挤出造粒%开炼机拉片&平板硫化机模压成片%辐照交联%裁成标准试件%性能测试’!"!主要实验设备与原材料()*主要实验设备及型号和生产商(见表)*’表#名称型号生产商高混捏合机+,-./001张家港市亿利机械有限公司双螺杆挤出机23.40南京科亚公司开放式炼胶机5(+*6.)70上海群翼橡塑机械有限公司/48平板硫化机9上海群翼橡塑机械有限公司微控型电子万能实验机:;27)0<深圳新三思计量仪器制造有限公司氧指数测定仪,:./江宁县分析仪器厂电子加速器9上海计量测试技术研究院(/*主要原材料及生产商(见表/*’表==!==名称生产商名称生产商乙烯醋酸乙烯(3>1*法国;?(@,*/$粒径A4B C ==国产高密度聚乙烯(,D E 3*==金山石化加工助剂美国道康宁三元乙丙橡胶(3E D ;*美国杜邦阻燃剂1&F ==国产相容剂自制抗氧剂1&F &:&D==美国1G (@,*H$粒径A4B C 德国I 实验结果与分析I "#基料的选择及共混改性基料可选用3>1与,D E 3共混体系J 或者选用3E D ;与3>1共混体系’在3>1与,D E 3共混体系中J ,D E 3的比例直接影响到产品的机械性能J 在一定范围内J ,D E 3的添加量与抗拉强度成正比J 与断裂伸长率成反比J 为了兼顾产品的抗拉强度与断裂伸长率J 必须把,D E 3的添加量调节在一个适宜的范围’一般,D E 3与3>1的比例在/KH 左右比较适合L 在3E D ;与3>1共混体系中J随着3E D ;与3>1比值的增加J 抗拉强度与断裂伸长率均出现一个峰值J 在配比为)K7时J得到比较满意的结果J 试验结果见表H 及图)&图/’表I 主料的选择及配比对性能的影响配比,D E 3M 3>1)M H)M //M H )M )/M )3E D ;M 3>1)M N )M 7)M 4"4)M <"O )M )"/抗拉强度M ;E P Q "0O O "7/)0"77)H "/)H "<<)/"/))"Q Q "N Q O "H O "/断裂伸长率M R)N 0/)7)7N "O))/H O "<)H <)N H/N 4H )7)Q/D W X "J /00<万方数据从表!及图"结果可以看出#添加相容剂可大幅度提高材料的抗拉强度#同时降低断裂伸长率#这样只要添加适宜#便可使材料的机械性能满足于标准的要求#并能保证一定的阻燃剂添加量$表%相容剂的添加量对机械性能的影响相容剂添加量&’()*)+,(,)拉伸强度&-./0*(10*!2,1*,",(*!2,,*)1断裂伸长率&’123,)"*+,!+*0,)(*2,1+不同体系阻燃剂用量对氧指数及燃烧现象的影响阻燃剂总用量重量百分数&’789:;<"&-=9:;<1789:;<"&-=9:;<1&阻燃剂7789:;"<&-=9:;<1&阻燃剂7&阻燃剂>),@)3@)+@3(@3")(@)"@)+@3,@3"),@)3@)2@3,@3"氧指数1+@"1@""@"!@")12@",@""*)@"3@"+"1*)@"!@"3@"+@"2*)燃烧现象易弯曲5易滴落5能成炭但不硬易弯曲5块状塌落不易弯曲5能成炭变硬5开裂并塌落注6基料为,((9重量百分数<$抗氧剂的选用与材料老化性能的关系抗氧剂体系抗7抗>抗7&抗K 抗7&抗I 抗>&抗K 抗>&抗I 抗张强度变化率&’L1(*+L1)*1L0L1*"L3*3L,,断裂伸长率变化率&’L!"*(L0,L"1*)L,3L),L")*!注6抗氧剂体系配方的配比为6抗7为,份#抗>为,份#抗K 为(*)份#抗I 为(*)份$4*G 加工助剂的选用对于加工性能太差这一问题#我们选用道康宁公司生产的加工助剂#当添加(*)’A,’时明显降低挤出造粒过程中的主机电流及熔体压力#同时可将生产效率提高!(’A)(’$4*J 最终配方我公司生产,1)M K辐照交联低烟无卤阻燃聚烯烃电缆料使用的配方见表0$N31N 1((!年第3期O P *31((!电线电缆Q 8R S T U V S EV U R WK /X 8R 1((!年,1月I R S *#1((!万方数据表!材料名称配比"#$%&’()*(+,-$.()/(&012+3/4()’56712+3.4()’5阻燃剂&’)85相容剂85)8’抗氧剂&8)89(抗氧剂,59()59:润滑剂59()8交联剂4)(注;材料配比为重量百分数1#3<产品性能产品经上海电缆研究所检验中心检验=产品合格=测试结果与%,$标准>?$@标准及美国联碳产品,A ,&B 84*.C D 比较见表:E F 结论183在8.(G @辐照交联低烟无卤阻燃聚烯烃电缆料中=基料选用$%&"+,-$共混体系或$-,6"$%&共混体系=可以得到比较符合要求的抗拉强度及断裂伸长率E1.3在材料中添加:#)8(#的相容剂=可明显加强无机阻燃剂与高分子聚合物之间的亲合力=大表H性能%,$标准?$@标准,A ,&B 84*.C D实测结果企标测量值密度"17"I J /3K K K L894(8945抗拉强度"6-M N(95NO 958.94NO 95889/断裂伸长率"#N8.(N8.(.55N8.(.(:老化性能1G @P Q 38/(P8’:8.5P8’:8(:P8’:8(:P8’:抗拉强度变化率"#LR/5LR/5S.(LR/5S8断裂伸长率变化率"#LR/5LR/5S.(LR/5S8:氧指数"#K K N/5//体积电阻率1.5G @3"1T U J 3K K K N(P858.O P858.介电强度"16%"J 3K K K N.(.O 烟密度;有焰按?$@85/4按?$@85/4KL855::无焰考核考核L8:58/*卤酸气体含量"1J 7"73K V(95K V(95/95毒性指数L(L(K L(.W +值N/9(K K N/9((95电导率"1X Y "J J 3L85KKL85.9.大提高了材料的抗拉强度E1/3选用&012+3/"6712+3."阻燃剂&或&012+3/"6712+3."阻燃剂&"阻燃剂Z 阻燃体系=可赋予材料比较优越的阻燃性能=而且比较有效地防止材料在燃烧时的滴落现象E143选用抗&"抗,抗氧体系能给予材料比较优秀的耐热老化性能=使材料的耐温等级达到8.(G @E 1(3加工助剂的加入比较有效地降低双螺杆在生产中的扭矩=改善物料的流动性=提高生产效率[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[\\\\E为了地球上的生命=请保护好自然环境U*.U .554年第’期C ]9’.554电线电缆$0^I _‘a I ba ‘^c@M d 0^.554年8.月,^I 9=.554万方数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
125℃低烟无卤辐照交联电缆用护套料物性指标
品种：LSZH 护套料 规格用途
品名 单位 用途 备注说明 参数参考
基本参数 附加参数
UL125℃光伏线用辐照交联低烟无卤阻燃聚烯烃护套料 吨 暂无 暂无 国标
物性指标
性能项目
断裂拉伸应变
介电强度
体积电阻率 ，20℃
氧指数
pH 值
伸长残率
%
பைடு நூலகம்试验方法
/
试验时间
h
耐候性
抗张残率
%
伸长残率
%
≥45 UL 2556
720 ≥80 ≥80
热延伸（200℃、 负荷下伸长率 0.2MPa、15min） 冷却后永久变形
抗张强度
电导率
冲击脆化温度 试验温度
烟密度
有焰 无焰
试验时间
热老化试验
试验温度
抗张残率
单位 %
MV/m Ω·m
% / % % MPa μs/mm ℃ % % h ℃ %
性能要求 ≥150 ≥18
≥1*10¹⁰ ≥32 ≥4.3 ≤175 ≤15 ≥10.3 ≤10 -40℃ ≤100 ≤150 168 158±1 ≥70
