电气安装工程识图符号解析
电气图形符号大全、强电系统图符号表示含义(汇总)
强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气设备识图符号大全
1.线缆型号NH-RVS 2 NH-BV 2 NH-HBV 2 NH-RVS 4 NH-BVR 6首先你需要了解这些型号中每个字母代表什么NH是耐火的意思,汉语拼音第一个字母,R是软线,V是聚氯乙烯绝缘,S是双绞线意思是两根导线绞合B是固定布线用电线, 就是导体部分截面积,2是2根线具体每一根：NH-RVS 2 铜芯聚氯乙烯绝缘耐火软双绞线2平方NH-BV 2 铜芯聚氯乙烯绝缘耐火线2平方NH-HBV 2 铜芯聚氯乙烯绝缘耐火电话线2平方NH-RVS 4 铜芯聚氯乙烯绝缘耐火软双绞线4平方NH-BVR 6 铜芯聚氯乙烯绝缘耐火软线6平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"是什么意思人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压：300/500VV就是PVC聚氯乙烯,也就是塑料L就是铝芯的代码R就是软的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿为例：BV是1根直径1.78mm和7根两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是是49根铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套3.ZR-YJV-435+116-CT-SC50-WC-CC中,ZR：阻燃,YJV：交联聚乙烯铜芯线435+1：4根截面积为35平方毫米和一根平方毫米的芯SC50：电缆穿直径为50的焊接钢管WC：暗敷在墙内CC：暗敷在屋面或顶板内NH-BV-2+BVR-1中NH：耐火BV：聚氯乙烯铜芯线BVR：应该是软线不确定CT：桥架KBG20：不知道应该是线槽啊之类的吧4.建筑电气图中WL1-BV-3是什么意思WL1回路代号BV导线3根平方的导线穿PC聚碳酸酯管管径20CC代表顶板内暗敷5.电照系统图BV-3—PC20 WC CC、FC L1NPE或L3N线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4设备标注方法’⑦配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯6.建筑中电气系统图中BV-2+1PE-SR/PC20-CC的意思3根平方毫米的BV线即铜芯聚氯乙烯绝缘电线2是指一条火线一条零线,1PE是指一根保护线,作接地用-SR/PC20-CC是指导线的敷设方式,其中SR是指导线敷设于金属线槽中,PC是指塑料线管PVC,20是指管径,CC是指沿天花暗敷;全部的意思就是3根平方毫米的铜芯聚氯乙烯绝缘电线,经过金属线槽再出来穿管径20mm的塑料线管暗敷于天花内;另外现在的习惯的写法也有BV-3PC20-CC 其实MR和SR一样,现在标准写法;另外楼上说得不对,16mm2以下的导线和电缆的保护线都是和相线一样大的,所以是要3根的;7.建筑电气图里ZR-BV-2X4+ 之中,这些字母的含义ZR:阻燃；BV：铜芯2×4：2根4mm2导线RVS：绞型扁型无护套电缆2×：2根1.5mm2导线；SC25：25焊接钢管；WC：暗管敷设墙内;此处的CC的意思是15口径的管在顶板内暗敷设,管内穿平方的绝缘导线三根; FC是地面内暗敷设;WC是墙内暗敷设;你应该学过英语,那就不难理解了;看看字母你会明白什么意思的;G15的意思是冷镀锌钢管公称口径15MM的;+E4-PVC20-CCBV-2+E4-PVC20-CC铜导线2根+1根4平方的PE保护线,穿PVC20管子,沿顶棚暗敷设10.建筑电气图中：Pe,Pj,Ij,Kx,cosφ各代表什么该怎么计算Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cosφ：功率因数Pj=KxPeSj=Pj/cosφ单相供电时,Ij=Sj/Ue三相供电时,Ij=Sj/√3Ue 如果假设采用~220V单相供电,同时系数Kx取,功率因数cosφ取,则Pe=13KWPj=131=13KWIj=1300/220=7.39A11.电气系统图中WDZN代表的意思是什么电气系统图中,WDZN-YJFE-516代表意思WDZN-YJFE-516代表5芯16平方毫米的交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫耐火型电力电缆12.电气图中BRM1-100-3P-32代表什么意思表示为三相,32A的空气开关13.电气竖向配电系统图中“2DTDL、 2XFTDT 、2FJDL”表示什么意思DTDL是指的电梯双电源XFTDT是指消防电梯双电源FJDL是指风机电源14.电气安装配电系统图中“ZAP”表示什么套什么子目ZAP应该是载波技术,应该套用智能化一章中的相关定额子目项；15.在工程建筑电气安装中,电话系统中:“HPVV--502--CT”表示的什么意思钢丝铠装电缆,50对2的双绞线,敷设于电缆桥架内;16.在工程建筑电气安装中,有线电视系统中:“SYWV--75--12--CT”表示的什么意思SYWV--75--12--CT是：电视同轴电缆,阻抗75欧姆,铜线线经12mm,用电缆桥架敷设;17配电系统图中开关 E4CB163DE、E4CB116NCE、 E4CB116CE、 E4CB4100DE+ E4L100/4/500C 代表什么意思E4CB163DE:单极63A断路器D特性E4CB116NCE:1P+N 16A断路器C特性E4CB116CE:单极63A断路器C特性E4CB4100DE+ E4L100/4/500C:四极100A断路器,D特性,带四极100A漏电电流500mA漏电保护附件。
电气识图中的各种标号

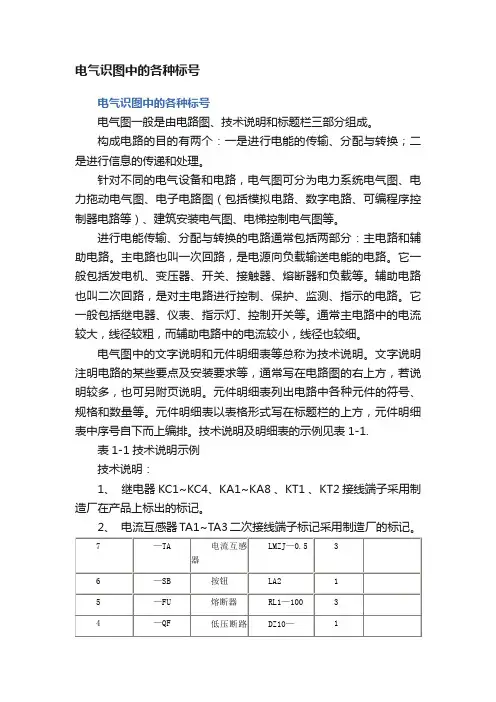

电气识图中的各种标号电气识图中的各种标号电气图一般是由电路图、技术说明和标题栏三部分组成。
构成电路的目的有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。
针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图（包括模拟电路、数字电路、可编程序控制器电路等）、建筑安装电气图、电梯控制电气图等。
进行电能传输、分配与转换的电路通常包括两部分：主电路和辅助电路。
主电路也叫一次回路，是电源向负载输送电能的电路。
它一般包括发电机、变压器、开关、接触器、熔断器和负载等。
辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。
它一般包括继电器、仪表、指示灯、控制开关等。
通常主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。
电气图中的文字说明和元件明细表等总称为技术说明。
文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。
元件明细表列出电路中各种元件的符号、规格和数量等。
元件明细表以表格形式写在标题栏的上方，元件明细表中序号自下而上编排。
技术说明及明细表的示例见表1-1.表1-1技术说明示例技术说明：1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。
2、电流互感器TA1~TA3二次接线端子标记采用制造厂的标记。
注：本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容，并不代表某一具体电路所用的元器件。
标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人，审核人、批准人的签名和日期等。
标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各户其责。
标题栏示例见表1-2.表1-2 标题栏示例图面（也称图纸）通常由纸边边界线、图框线、标题栏、会签栏组成，格式如图1-2所示。
其幅面代号及尺寸表1-3。
表1-3基本幅面代号及尺寸 (单位：mm）会签栏标题栏周边图框线纸边界线（b）图纸幅面简称图幅，指由边框线所围成的图面。
电气图形符号大全 强电系统图符号表示含义汇总
电气图形符号大全强电系统图符号表示含义汇总电气图形符号在电气工程中起到重要的作用，能够精确且简洁地表示不同元件、设备及其功能。
强电系统是电力系统中的一个重要组成部分，涉及高电压、高电流等特点，因此其图形符号的表示意义也相对复杂。
本文将为您介绍电气图形符号的大全，包括强电系统图符号的表示含义汇总。
第一部分：电气图形符号大全在电气工程中，电气图形符号主要用于绘制电路图、电气原理图等，以表示电器元件、电器设备及其功能。
以下是一些常见的电气图形符号：1. 电源：代表电路的能量来源，通常表示为一个圆形或长方形，内部标注正负极。
2. 电池：表示电源的一种常见形式，通常用一个或多个平行线来表示。
3. 开关：用于控制电路通断的元件，通常用一个或多个交叉线来表示。
4. 灯泡：用于表示电路中的光源，常见的图形符号是一个泡形，中间带有线代表灯丝。
5. 电阻器：表示电路中的电阻元件，通常用一个波浪线表示。
6. 电容器：表示电路中的电容元件，通常用两个平行线表示，并在中间加上一个小弯曲线。
7. 电感器：表示电路中的电感元件，通常用一个平行线和一个小弯曲线表示。
8. 传感器：表示能够将某种物理量转换为电信号输出的元件，不同类型的传感器有不同的图形符号。
9. 变压器：用于改变电压大小的元件，通常用两个并排的圆形表示。
10. 发电机：表示能够将机械能转换为电能的设备，通常用一个波浪线表示。
以上仅是电气图形符号大全中的一部分，在实际应用中还有很多其他的符号。
通过合理运用这些符号，可以清晰地表示电路结构、功能关系及设计意图。
第二部分：强电系统图符号表示含义汇总强电系统是指额定电压高于220V的电力系统，包括高压配电系统、发电系统、变电站等。
其图符号的表示含义相对复杂，以下是一些常见的强电系统图符号及其含义：1. 断路器：用于控制电路的开关，能够承受和断开较高电流。
2. 隔离开关：用于隔离或切断电路，通常用于对设备进行维修或检修。
3. 熔断器：用于保护电路和设备，当电流超过额定值时会自动断开。
电气图纸符号表示大全
电气图纸符号表示大全电气图纸是电气工程中非常重要的一部分，用于将电气设备及其连接关系以图像的形式表达出来。
而图纸中的符号，则是一种标准化的图形化表示方法，用于表示各种电气元件、设备和电路的特性及其连接方式。
了解和掌握电气图纸中的符号表示对于电气工程师和技术人员来说至关重要。
本文将为您介绍一些常见的电气图纸符号表示，方便您在实际工作中的应用。
一、电源符号1. 直流电源：表示为一条长直线，两端有加号和减号标识。
2. 交流电源：表示为一个波浪线，其中带有峰和谷。
3. 电池：表示为两条平行的线，下面有一个短的垂直线。
二、开关符号1. 单刀单掷开关：表示为一个连接着直线的弯曲箭头。
2. 双刀双掷开关：由两个单刀开关并排而成，中间有一个连接着的直线。
3. 开关按钮：表示为一个长方形中央有一个小圆点，表示按下按钮时闭合。
三、保护装置符号1. 保险丝：表示为一条细线，中间有一个融化的部分。
2. 断路器：表示为一个中间有一个带有刀片开关的圆圈。
3. 接地符号：表示为一个倒三角形，倒三角形内有一条水平线代表大地。
四、传感器符号1. 温度传感器：表示为一个弯曲的弧线，上面有一个带有"T"字母的小圆点。
2. 压力传感器：表示为一个弯曲的弧线，上面有一个带有"P"字母的小圆点。
3. 光传感器：表示为一个弯曲的弧线，上面有一个带有"L"字母的小圆点。
五、电动机符号1. 直流电动机：表示为一个带有集电刷的圆圈，上面有"+"和"-"表示极性。
2. 交流电动机：表示为两个平行的线，上面有一个绕组。
3. 伺服电动机：表示为一个圆圈，里面有一个带有箭头的弯曲线。
六、电阻符号1. 固定电阻：表示为一个螺旋形。
2. 可变电阻：表示为一个带有箭头的螺旋形，箭头表示可调。
七、变压器符号1. 单相变压器：表示为两个相互连接的线圈。
2. 三相变压器：表示为三组相互连接的线圈。
电气安装工程常用图形符号
电气安装工程常用图形符号(一) 电气工程图形符号序号图形符号说明1开关(机械式)2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)7具有自动释放功能的负荷开关8熔断器式断路器9断路器10隔离开关11熔断器一般符号12跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点 注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点的31当操作器件被吸合或释放时,暂时闭合渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器 星形-三角形连接48三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62电压表63电流表64无功电流表65最大需量指示器(由一台积算仪表操作的)66无功功率表67功率因素表68频率表69温度计、高温计(θ可由 t 代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73电能表(瓦特小时表)74无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号81总配线架82中间配线架83走线架、电缆走道84地面上明装走线槽85地面下暗装走线槽86交流母线87直流母线88装在支柱上的封闭式母线89母线伸缩接头90中性线91保护线92保护和中性共用线93具有保护和中性的三相配线94滑触线95地下线路96架空线路97管道线路98多孔(如 6 孔)管道线路99具有埋入地下连接点的线路100水下线路101沿建筑物明敷设通信线路102沿建筑物暗敷设通信线路103电气排流电缆104挂在钢索上的线路105用单线表示的多回线路(或电缆管束)106导线、导线组、电路线路、母线一般符号107三根导线108四根导线109事故照明线11050V 及其以下电力及照明线路111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127温感探头128烟感探头129易爆气体130手动启动131电铃132扬声器133发声器134电话机135照明信号136手动报警器137感烟火灾探测器138感温火灾探测器139气体火灾探测器140火警电话机141报警发声器142有视听信号的控制和显示设备143在专用电路上的事故照明灯144145146147148149152(二) 电气工程国家标准图形符号4自动复位注：三角为指向返回方向5定位非自动复位6脱离定位7进入定位8两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11堵塞器件12向左边移动被堵塞的已堵住的堵塞器件13机械联轴器、离合器14脱开的机械联轴器15连接的机械联轴器操 作 件 和 操 作 方 法17一般情况下手动控制18受限制的手动控制19拉拔控制20旋转控制21推动操作22接近效应操作23接触效应操作24紧急开关25手轮操作26脚踏操作27杠杆操作28可拆卸的手柄操作29钥匙操作30曲柄操作31滚轮操作32凸轮操作33过电流保护的电磁操作34电磁执行器操作 35热执行器操作36电动机操作37电钟操作非 电 量 控 制 及 其 他38液位控制39计数控制40流体控制41气流控制42温度控制(θ可用 t 代替)43压力控制44滑动控制45端子导 线 的 连 接46可拆卸的端子47连接点交 流 器 方 框 符 号48交换器一般符号转换器一般符号49直流交流器50整流器51桥式全波整流器52逆变器53整流器/逆变器电 动 机 启 动 器 的 方 框 符 号54电动机起动器的一般符号55步进起动器56调节-起动器57带自动释放的起动器58可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59星-三角起动器60自耦变压器式起动器61带可控整流器的调节-起动器接 近 和 接 触 敏 感 器 件62接近传感器63接触传感器64接近开关动合触点65接触敏感开关动合触点66磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电 力、照明和电 信 布 置 插 座68单相插座69暗装单相插座70密闭(防水)单相插座71防爆单相插座72带保护触点插座带接地插孔的单相插座73带接地插孔的暗装单相插座74带接地插孔的密闭(防水)单相插座75带接地插孔的防爆单相插座76带接地插孔的三相插座77带接地插孔的暗装三相插座78带接地插孔的密闭(防水)三相插座79带接地插孔的防爆三相插座80插座箱(板)81多个插座(示出 3 个)82具有单极开关的插座83具有隔离变压器的插座84带熔断器的插座电 力、照 明 和 电 信 布 置 开 关85开关一般符号86单极开关87暗装单极开关88密闭(防水)单极开关89防爆单极开关90双极开关91暗装双极开关92密闭(防水)双极开关93防爆双极开关94三极开关95暗装三极开关96密闭(防水)三极开关97防爆三极开关100101102（三）图集使用范例和说明照明配电箱(盘)画于墙外为明装,除注明外底边边距地2.0 米,明装电能表板底距地1.8 米画于墙内为暗装,除注明外底边边距地1.4 米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2 米画于墙内为暗装,除注明外底边边距地1.4 米事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2 米画于墙内为暗装,除注明外底边边距地1.4 米组合开关箱画于墙外为明装,除注明外底边边距地1.2 米画于墙内为暗装,除注明外底边边距地1.4 米电铃操作盘除注明外,底边距地 1.2 米吹风机操作盘距地 1.2 米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座 0.2 米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地 1.4 米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地 1.4 米电铃除注明外,距地 0.3 米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶 0.3 米明装单相二级插座250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8 米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380 伏-15 安,25 安,距地 0.3 米暗装单相二级插座250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8 米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地) 380 伏-15 安,25 安,距地 0.3 米,容量选用见设计图暗装单相二级防脱锁紧型插座250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8 米暗装单相三极防脱锁紧型插座(带接地) 250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地 1.8 米暗装三相四极防脱锁紧型插座(带接地)380 伏-20 安,距地 0.3 米安装 T 型插座 50 伏-10 安,距地 0.3 米(见表注)暗装调光开关调光开关,距地 1.4 米(见表注)金属地面出线盒防水拉线开关(单相二线)250 伏-3 安,瓷制拉线开关(单极 250 伏-3 安二线)拉线双控开关(单极三线)250 伏-3 安吊线灯附装拉线开关 250 伏-3 安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250 伏-6 安(见表注)暗装单极开关(单极二线)跷板式开关,250 伏-6 安(见表注)明装双控开关(单极三线)跷板式开关,250 伏-6 安(见表注)暗装双控开关(单极三线)跷板式开关,250 伏-6 安(见表注)暗装按钮式定时开关250 伏-6 安(见表注)暗装拉线式定时开关250 伏-6 安暗装拉线式多控开关250 伏-6 安暗装按钮式多控开关250 伏-6 安电铃开关250 伏-6 安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯)规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为 2 根 铜芯导线时为 2 根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607 选配相应的管径及线槽交流配电线路 铝芯导线时为 3 根铜芯导线时为 3根交流配电线路 铝芯导线时为 4 根铜芯导线时为 4 根交流配电线路 铝芯导线时为 5 根铜芯导线时为 5 根交流配电线路 铝芯导线时为 6 根铜芯导线时为 6 根支路编号电缆穿管(钢 管、非金属管) 保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架 封闭式母线引向符号 线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器 除注明外,均为 HK1 型单相胶壳闸开关三极带熔断器开关除注明外,均为 HK1 型三相胶壳闸双极带熔断器开关除注明外,均为 HH3 或HH4 型单相铁壳开关三极带熔断器开关除注明外,均为 HH3 或HH4 型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10 型户外跌落式熔断器除注明外,均为RW4-10 型户外跌落式熔断器熔断器式隔离开关除注明外,均为 HR3 型熔断器式隔离开关熔断器除注明外,均为 RC1A 瓷插式熔断器指示式电流表、电压表除注明外,为 1T1-A 型交流电流表除注明外,为 1T1-V 型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地 0.3 米室内电话分线盒除注明外,只做出线口,暗装距地 0.3 米扬声器除注明外,距顶板 0.5米广播分线箱(盘)除注明外,暗装距地 0.3 米RVB(2×0.2)暗装时穿管电话线路1 对1(2×0.2)2 对2(2×0.2)末端线路,简化标注时,只注明电话对数3 对3(2×0.2)SC15、PC15、 TC20、FEC15、(KRG)204 对4(2×0.2)5 对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见 JD50-608除注明外,电缆采用 SYY-75-5-1 型,穿 电视线路(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示 100 勒克司安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1 型实验室用暗装 安装高度:除注明者外,距地 1.2 米;装 塑料插销组板 于依墙实验台处,距台面上 0.3 米实验室用暗装 安装高度:除注明者外,距地 1.2 米;装 插销组板 于依墙实验台处,距台面上 0.3 米（四）在工程平面图中标注的各种符号与代表名称a ---- 设备编号;b ---- 额定功率(千瓦);c ---- 路线首端熔断片或自动开关释放的电流(安);d ---- 标高(米); a ---- 设备编号;b ---- 设备型号;c ---- 设备功率(千瓦);d ---- 导线型号;e ---- 导线根数;f ---- 导线截面(毫米2);g ---- 导线敷设方末端支路只注编号时为:a ---- 回路编号;b ---- 导线型号;c ---- 导线根数;d ---- 导线截面;e ---- 敷设方式及穿管管径;f ---- 敷设部位;式及部位交 流 电对照明灯具的表达格式m ---- 交流系统电源第三相; f ---- 交流系统设备端第一相; U ---- 交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50 赫,380 伏 N ---- 中性线a ---- 灯具数;b ---- 型号或编号;c ---- 每盏灯的灯泡数或灯管数;d ---- 灯泡容量(瓦); L ---- 光源种类;e ---- 安装高度(米);f ---- 安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
电气工程施工图图例详解
一、常用文字符号：电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR 沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE 沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC 暗敷设在柱内CLC5 暗敷设在墙内WC 暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT -桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管四、导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷五、灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
电气图形符号大全
电气图形符号大全电气图形符号是电路图中用来表示电气元器件和连接关系的符号，是电气工程中必备的知识。
本文将介绍电气图形符号的常见分类和用法，以帮助读者更好地理解和应用电气图形符号。
一、导线和连接符号1. 直线（——）表示导线，用于连接各种电气元件。
2. 点（•）表示导线的连接点，也可以表示电气元件的连接点。
二、电源和电池符号1. 电源符号（＋、－）表示直流电源，＋表示正极，－表示负极。
2. 电池符号（＋、－）表示电池，＋表示正极，－表示负极。
三、电气元件符号1. 电阻符号（）表示电阻，表示通过电阻元件的电流。
2. 电容符号（）表示电容，表示电容元件的存储电荷能力。
3. 电感符号（）表示电感，表示电感元件对电流的阻抗。
四、开关和按键符号1. 开关符号（□）表示开关，□表示开关的通断状态。
2. 按键符号（△）表示按键，△表示按键的操作方式。
五、传感器符号1. 光敏传感器符号（﹤﹥）表示光敏传感器，﹤表示光的输入端，﹥表示电信号的输出端。
2. 温敏传感器符号（○●）表示温敏传感器，○表示温度的输入端，●表示电信号的输出端。
六、控制元件符号1. 电磁继电器符号（Ｍ）表示电磁继电器，Ｍ表示继电器的控制信号。
2. 开关型继电器符号（≡）表示开关型继电器，≡表示继电器的通断状态。
七、仪器和设备符号1. 电压表符号（Ｖ）表示电压表，Ｖ表示测量电压的位置。
2. 电流表符号（Ａ）表示电流表，Ａ表示测量电流的位置。
总结：本文介绍了电气图形符号的常见分类和用法，包括导线和连接符号、电源和电池符号、电气元件符号、开关和按键符号、传感器符号、控制元件符号以及仪器和设备符号。
掌握这些电气图形符号的意义和用法，对于理解电路图、布线和故障排查都非常重要。
希望本文能够帮助读者更好地应用电气图形符号，提高电气工程能力。
电工必看！电气安装识图知识汇总大全
电工必看！电气安装识图知识汇总大全符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；2）AP--表示电力配电箱，Power Distribution Board；3）ALE--应急照明配电箱，Emergency Lighting Distribution Board。
4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5）AK--电气配电柜6）WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内线缆及安装标注1）电气图中 YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。
2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
电工图纸字母符号大全
电工图纸字母符号大全引言：在电气工程设计和电气设备安装过程中，电工图纸是一种重要的工具。
电工图纸使用了一系列的符号和标记来表示不同的电气元件和电气连接。
这些符号和标记的使用使得电工图纸能够清晰地传达电气系统的结构和功能。
在本文中，我们将介绍一些常用的电工图纸字母符号，这些符号可用于表示各种电气元件和连接。
对于电气工程师和电气技术人员来说，熟悉这些符号和标记是非常重要的，因为它们在设计和安装过程中被广泛使用。
一、电气设备符号：1. M：表示电动机。
电动机在电气系统中起到转换电能为机械能的作用。
它是电气设备中最常见的一种。
2. G：表示发电机。
发电机是将机械能转换为电能的设备。
它通常与燃气发动机或柴油发动机配合使用，用于发电站和其他应用中。
3. T：表示变压器。
变压器是将交流电能转换成不同电压的设备。
它在输电和配电系统中起着至关重要的作用。
4. P：表示发电厂。
发电厂是大规模发电的设施，通常由发电机和发电设备组成。
5. R：表示电阻。
电阻是电气元件中常见的一种，用于控制电流和电压。
6. C：表示电容器。
电容器是一种储存电荷并能够释放电荷的设备，它通常用于滤波和限制电流。
7. L：表示电感器。
电感器是一种以磁场存储和释放能量的设备，它在电路中起到滤波和稳定电流的作用。
8. S：表示开关。
开关是控制电路中电流通断的设备，它通常用于控制电气设备的开关。
9. F：表示保险丝。
保险丝是一种用于保护电路的安全装置，当电流超过安全限制时，保险丝会熔断以保护电路和设备。
二、电气连接符号：1. +：表示正极。
正极是电池或电源的电流输出端。
2. -：表示负极。
负极是电池或电源的电流输入端。
3. A：表示安培。
安培是电流单位的缩写，用于表示电流的强度。
4. V：表示伏特。
伏特是电压单位的缩写，用于表示电压的大小。
5. Hz：表示赫兹。
赫兹是频率单位的缩写，用于表示电流或电压的周期性变化。
6. W：表示瓦特。
瓦特是功率单位的缩写，用于表示电路的能量转换。
