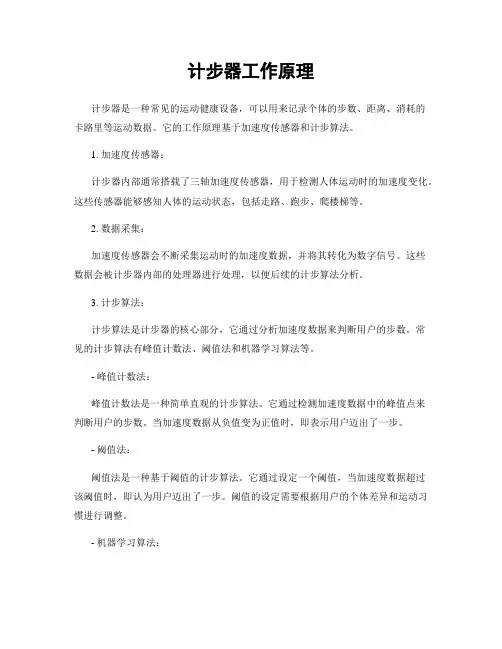

计步器工作原理

计步器工作原理

计步器工作原理计步器是一种常见的运动健康设备,可以用来记录个体的步数、距离、消耗的卡路里等运动数据。

它的工作原理基于加速度传感器和计步算法。

1. 加速度传感器:计步器内部通常搭载了三轴加速度传感器,用于检测人体运动时的加速度变化。

这些传感器能够感知人体的运动状态,包括走路、跑步、爬楼梯等。

2. 数据采集:加速度传感器会不断采集运动时的加速度数据,并将其转化为数字信号。

这些数据会被计步器内部的处理器进行处理,以便后续的计步算法分析。

3. 计步算法:计步算法是计步器的核心部分,它通过分析加速度数据来判断用户的步数。

常见的计步算法有峰值计数法、阈值法和机器学习算法等。

- 峰值计数法:峰值计数法是一种简单直观的计步算法。

它通过检测加速度数据中的峰值点来判断用户的步数。

当加速度数据从负值变为正值时,即表示用户迈出了一步。

- 阈值法:阈值法是一种基于阈值的计步算法。

它通过设定一个阈值,当加速度数据超过该阈值时,即认为用户迈出了一步。

阈值的设定需要根据用户的个体差异和运动习惯进行调整。

- 机器学习算法:机器学习算法是一种更为复杂和准确的计步算法。

它通过训练模型来学习用户的步态特征,并根据这些特征来判断用户的步数。

这种算法需要大量的数据和复杂的计算模型来实现。

4. 数据分析和显示:计步器会将计算得到的步数、距离、消耗的卡路里等数据进行分析,并在显示屏上进行显示。

同时,计步器还可以将这些数据通过无线连接传输到手机或电脑上,以便用户进行进一步的分析和管理。

总结:计步器的工作原理是基于加速度传感器和计步算法。

加速度传感器用于检测人体运动时的加速度变化,而计步算法则通过分析加速度数据来判断用户的步数。

常见的计步算法有峰值计数法、阈值法和机器学习算法等。

计步器通过数据分析和显示,将计算得到的运动数据展示给用户,并可以通过无线连接传输到其他设备上进行进一步的分析和管理。

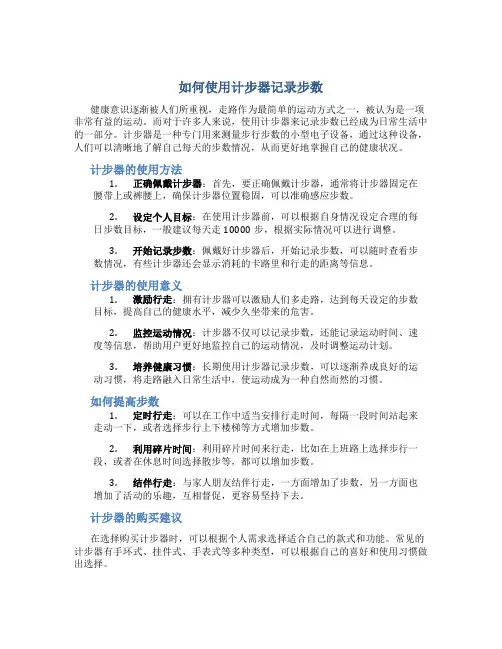

如何使用计步器记录步数

如何使用计步器记录步数

如何使用计步器记录步数健康意识逐渐被人们所重视,走路作为最简单的运动方式之一,被认为是一项非常有益的运动。

而对于许多人来说,使用计步器来记录步数已经成为日常生活中的一部分。

计步器是一种专门用来测量步行步数的小型电子设备,通过这种设备,人们可以清晰地了解自己每天的步数情况,从而更好地掌握自己的健康状况。

计步器的使用方法1.正确佩戴计步器:首先,要正确佩戴计步器,通常将计步器固定在腰带上或裤腰上,确保计步器位置稳固,可以准确感应步数。

2.设定个人目标:在使用计步器前,可以根据自身情况设定合理的每日步数目标,一般建议每天走10000步,根据实际情况可以进行调整。

3.开始记录步数:佩戴好计步器后,开始记录步数,可以随时查看步数情况,有些计步器还会显示消耗的卡路里和行走的距离等信息。

计步器的使用意义1.激励行走:拥有计步器可以激励人们多走路,达到每天设定的步数目标,提高自己的健康水平,减少久坐带来的危害。

2.监控运动情况:计步器不仅可以记录步数,还能记录运动时间、速度等信息,帮助用户更好地监控自己的运动情况,及时调整运动计划。

3.培养健康习惯:长期使用计步器记录步数,可以逐渐养成良好的运动习惯,将走路融入日常生活中,使运动成为一种自然而然的习惯。

如何提高步数1.定时行走:可以在工作中适当安排行走时间,每隔一段时间站起来走动一下,或者选择步行上下楼梯等方式增加步数。

2.利用碎片时间:利用碎片时间来行走,比如在上班路上选择步行一段,或者在休息时间选择散步等,都可以增加步数。

3.结伴行走:与家人朋友结伴行走,一方面增加了步数,另一方面也增加了活动的乐趣,互相督促,更容易坚持下去。

计步器的购买建议在选择购买计步器时,可以根据个人需求选择适合自己的款式和功能。

常见的计步器有手环式、挂件式、手表式等多种类型,可以根据自己的喜好和使用习惯做出选择。

总的来说,使用计步器记录步数是一种简单有效的健康管理方式,它不仅可以帮助人们更全面地了解自己的运动情况,还可以激励人们更有动力地走路。

2024年电子计步器市场分析现状

2024年电子计步器市场分析现状

电子计步器市场分析现状引言电子计步器是一种用于计算步数和监测运动量的便携式电子设备。

随着人们对健康意识的提高,电子计步器在市场上的需求越来越大。

本文将对当前电子计步器市场的现状进行分析。

市场规模根据市场调研数据显示,电子计步器市场在过去几年中保持了稳定的增长。

预计在未来几年内,这一市场将继续保持增长趋势。

电子计步器的普及程度正在逐渐提高,消费者对于个人健康和运动监控的重视程度增加,都推动了电子计步器市场的发展。

主要市场参与者目前,电子计步器市场上存在着许多主要参与者。

以下是几个知名的电子计步器品牌: - Fitbit - Apple Watch - Garmin - Xiaomi Mi Band这些品牌不仅在电子计步器的功能和性能上进行了多次创新和改进,同时还注重产品的设计和外观,以满足不同消费者的需求。

市场趋势和驱动因素1.健康意识的增强:随着人们对健康意识的提高,电子计步器作为监测运动量和行走步数的工具变得越来越受欢迎。

2.科技创新:随着科技的发展,电子计步器的功能和性能得到了大幅度的提升。

例如,许多电子计步器现在可以监测心率、睡眠质量以及跑步速度等更多的指标。

3.轻便设计:消费者对于轻便、舒适的穿戴设备的需求也推动了电子计步器市场的发展。

一些品牌专注于设计符合人体工学原理的设备,让用户能够长时间佩戴电子计步器而不感到不适。

市场挑战尽管电子计步器市场前景广阔,但仍然面临一些挑战: 1. 激烈的竞争:电子计步器市场上存在着严重的竞争,品牌间厮杀激烈。

新进入者想要在市场中建立起自己的品牌形象非常困难。

2. 价格压力:许多消费者对于电子计步器的价格敏感,因此厂商需要找到平衡价格和性能的方式来吸引更多的消费者。

3. 用户留存率:很多用户在购买了电子计步器之后,使用一段时间会放弃使用。

因此,提高用户留存率成为了市场中的一大挑战。

市场前景尽管电子计步器市场面临一些挑战,但其前景仍然十分广阔。

随着健康意识的增强和科技创新的推动,电子计步器市场有望继续保持稳定增长。

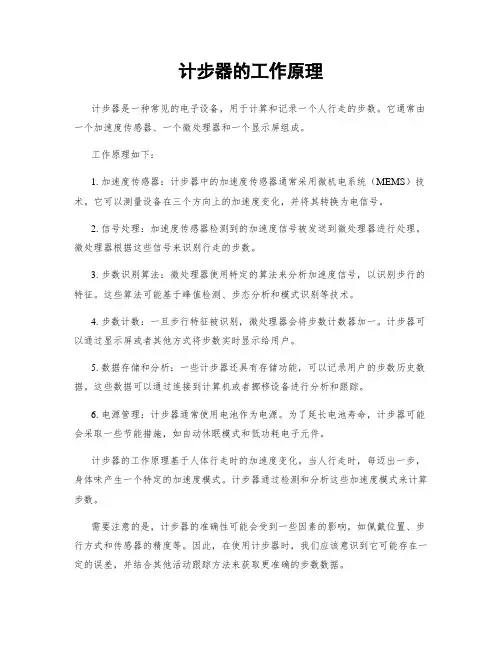

计步器的工作原理

计步器的工作原理

计步器的工作原理计步器是一种常见的电子设备,用于计算和记录一个人行走的步数。

它通常由一个加速度传感器、一个微处理器和一个显示屏组成。

工作原理如下:1. 加速度传感器:计步器中的加速度传感器通常采用微机电系统(MEMS)技术。

它可以测量设备在三个方向上的加速度变化,并将其转换为电信号。

2. 信号处理:加速度传感器检测到的加速度信号被发送到微处理器进行处理。

微处理器根据这些信号来识别行走的步数。

3. 步数识别算法:微处理器使用特定的算法来分析加速度信号,以识别步行的特征。

这些算法可能基于峰值检测、步态分析和模式识别等技术。

4. 步数计数:一旦步行特征被识别,微处理器会将步数计数器加一。

计步器可以通过显示屏或者其他方式将步数实时显示给用户。

5. 数据存储和分析:一些计步器还具有存储功能,可以记录用户的步数历史数据。

这些数据可以通过连接到计算机或者挪移设备进行分析和跟踪。

6. 电源管理:计步器通常使用电池作为电源。

为了延长电池寿命,计步器可能会采取一些节能措施,如自动休眠模式和低功耗电子元件。

计步器的工作原理基于人体行走时的加速度变化。

当人行走时,每迈出一步,身体味产生一个特定的加速度模式。

计步器通过检测和分析这些加速度模式来计算步数。

需要注意的是,计步器的准确性可能会受到一些因素的影响,如佩戴位置、步行方式和传感器的精度等。

因此,在使用计步器时,我们应该意识到它可能存在一定的误差,并结合其他活动跟踪方法来获取更准确的步数数据。

总结:计步器是一种通过加速度传感器和算法来计算和记录步数的电子设备。

它的工作原理基于识别人体行走时的加速度模式。

计步器可以匡助人们跟踪和监测日常步数,促进健康生活方式。

然而,在使用计步器时,我们应该了解其准确性的限制,并结合其他方法来获取更准确的步数数据。

数字电子 健身计步器设计

数字电子    健身计步器设计

1 设计任务描述1.1设计题目:健身计步器1.2 设计要求1.2.1 设计目的(1) 掌握健身计步器的构成,原理和设计原理;(2)熟悉集成电路的使用方法。

1.2.2 基本要求(1)健身计步器中的传感器将人每走(跑)一步的振动以脉冲形式发出,将此脉冲整形作为基准计步脉冲;(2)可以记录走(跑)的步数,最大值为9999。

(3)假设每走25步可以消耗1卡的热量,所消耗卡路里的计数译码显示;(4)记录本次健身的时间(可以分钟或秒为单位)。

1.2.3 发挥部分(1)计步值的预置,当达到预置值时,发出庆祝声音;(2)每走1000步发出提示音;2 设计思路根据本次数电课程设计的要求,此次设计的健身计步器主要由五个部分组成,其中振荡器和分频器组成标准的秒信号发生器,由不同进制的计数器、译码器和显示器组成计时和计步系统。

秒信号送入计数器进行计数,把累计的结果以“秒”“分”“时”的十进制数字显示出来。

“分”“秒”显示分别由60进制计数器、译码器和显示器构成,“时”显示由24进制计数器、译码器和显示器构成。

(1)震荡电路的设计:可采用由石英晶体组成的石英晶体振荡器。

选用石英晶体构成多谐振荡器,振荡器的频率为32768赫兹。

(2)分频电路的设计:采用14分频和2分频电路,最终得到1HZ的方波信号供秒计数器进行计数。

(3)时、分、秒计数电路的设计:时间计数电路由秒个位和秒十位,分个位和分十位及时个位和时十位计数器电路组成,其中秒个位和秒十位计数器,分个位和分十位计数器为60进制计数器,而根据设计要求,时个位和时十位为24制计数器。

(4)译码显示电路设计:将计数器输出的8421BCD码转换成数码管需要的逻辑状态,并且为保证数码管正常工作提供足够的工作电流。

(5)十四进制电路的设计:采用74LS160接收输入脉冲,每十四步消耗1卡路里的能量,统计范围从0-9999。

此外,我在发挥部分选择的是每到达一个1000步健身计步器自动发出响声。

数字电路课程设计的报告

数字电路课程设计的报告

数字电路课程设计的报告电⼦技术课程设计报告题⽬:数字计步器院系:物理与电⽓信息⼯程学院专业:电⽓⼯程及其⾃动化组长:郭天朋学号: 20120604046 组员 1 :吕殿鹏学号: 20120604047 组员 2 :马奔腾学号: 20120604048 组员 3 :马冲学号: 20120601007 组员 4 :刘晓坦学号: 20121401045 指导教师:蔡⽂霞2014年6⽉25⽇电⼦技术课程设计报告⼀、选题⽬的和意义:⼈们越来越注重⾃⼰的健康,跑步成为⼀种⽅便⽽⼜有效的锻炼⽅式。

但是如何知道⾃⼰跑了多少步,多远的路程?计步器可以帮助⼈们实时掌握锻炼情况。

它的主要功能是检测步数,通过步数和步幅可计算⾏⾛的路程。

步幅信息可通过⾏⾛固定的距离如20m来计算或是直接输⼊,⾼级的计步器还可以计算⼈体消耗的热量。

本课题的设计有深远意义,尤其是对那些⽼年⼈以及⼀些待复健康的病⼈来说是⼀个⾮常好的辅助医疗设备。

要实现检测步数⾸先要对⼈⾛路的姿态有⼀定了解。

⾏⾛时,脚、腿、腰部,⼿臂都在运动,它们的运动都会产⽣相应的加速度,并且会在某点有⼀个峰值。

从脚的加速度来检测步数是最准确的,但是考虑到携带的不⽅便以及实验室⽔银开关的诸多不便,我们⽤⼀个逻辑开关或者脉冲信号来来代替脚的每⼀次⾛步所引起的振动。

本课设主要是运⽤了逻辑元件74LS161的计数功能,把四个74LS161逻辑元件逐次相联起来,已达到⽤4个数码管显⽰4位有效数字的计步器,并且可以按照⼗进制向⾼位进位。

通过逻辑开关的功能控制整个计步器的计数与暂停。

第⼀个74LS161元件的CP接⼊逻辑开关,输出接⼊第⼆元件的脉冲信号接⼊⼝,依次将四个元件级联。

本设计数字计步器就是按照这个程序来达到进位计数的功能,和计数器的功能相似。

数字计步器在⽇常⽣活中主要运⽤在医疗健⾝等电⼦产品中,如数字跑步器、计步器等诸多相关电⼦设备。

该设计可以合理运⽤到⼤范围的产品设计中,提⾼现代电⼦产品⽔平,更好的服务于社会,有着很⼴⼤的发展前景和⽤途。

计步器的工作原理

计步器的工作原理

计步器的工作原理计步器是一种用于测量和记录步数的设备,它可以匡助人们进行日常步数的监测和健康管理。

计步器的工作原理是通过感应人体的运动来计算步数。

1. 加速度传感器计步器通常内置了加速度传感器,用于检测人体的加速度变化。

加速度传感器可以感知人体的运动状态,包括行走、跑步、爬楼梯等。

2. 三轴加速度计计步器中常采用的是三轴加速度计,可以分别检测X轴、Y轴和Z轴上的加速度变化。

通过测量这三个方向上的加速度,可以更准确地判断人体的运动状态。

3. 步数计算算法计步器内部会使用一种特定的算法来计算步数。

常见的算法包括峰值检测算法、阈值算法和机器学习算法。

这些算法会根据加速度传感器检测到的数据,判断何时发生了一步,并进行步数累加。

4. 过滤无效动作为了提高计步器的准确性,还需要对无效动作进行过滤。

例如,当人们坐下或者乘坐交通工具时,计步器不应计算这些动作为步数。

通过设置合适的阈值和算法,可以排除这些无效动作。

5. 计步器显示和存储计步器通常会在显示屏上显示当前的步数,并且可以存储一段时间内的步数数据。

一些高级计步器还可以通过蓝牙或者USB接口将数据传输到手机或者电脑上进行进一步的分析和管理。

6. 电源管理计步器通常使用电池作为电源,因此需要进行电源管理。

为了延长电池寿命,计步器会在不使用的时候自动进入休眠状态,并且会有低电量提醒功能。

总结:计步器通过内置的加速度传感器检测人体的运动状态,使用特定的算法计算步数,并通过显示屏显示步数和存储数据。

为了提高准确性,计步器还会过滤无效动作。

计步器的工作原理基于物理传感器和算法的结合,可以匡助人们进行步数监测和健康管理。

计步器的工作原理

计步器的工作原理

计步器的工作原理计步器是一种常见的健身设备,用于记录和计算人们的步数。

它能够匡助用户了解自己的运动量,并鼓励他们保持良好的健康习惯。

下面将详细介绍计步器的工作原理。

一、传感器计步器内部的传感器是实现步数计算的关键部件。

目前市面上常见的计步器大多采用加速度传感器。

加速度传感器能够感知运动物体的加速度变化,通过测量人体的运动状态来判断步数。

二、三轴加速度传感器计步器通常采用三轴加速度传感器,它能够分别测量在三个方向上的加速度变化。

这样可以更准确地判断人体的运动状态,提高步数计算的准确性。

三、步数计算算法计步器内部会使用特定的算法来计算步数。

常见的算法包括峰值检测算法、阈值算法和滤波算法等。

这些算法会根据传感器测量到的加速度数据进行分析和处理,从而判断出步数。

1. 峰值检测算法峰值检测算法是一种常用的步数计算算法。

它通过检测加速度信号中的波峰来判断步数。

当加速度信号的数值超过设定的阈值时,就会被认为是一个步伐。

通过统计波峰的数量,就可以得到步数。

2. 阈值算法阈值算法是另一种常见的步数计算算法。

它根据加速度信号的变化幅度来判断步数。

当加速度信号的变化幅度超过设定的阈值时,就会被认为是一个步伐。

通过统计超过阈值的次数,就可以得到步数。

3. 滤波算法滤波算法是为了减少误差而采用的一种算法。

由于计步器在使用过程中会受到一些干扰,例如颠簸的道路或者手部的晃动等,这些干扰会导致计步器计算出的步数不许确。

滤波算法可以对加速度信号进行平滑处理,去除干扰信号,提高计步器的准确性。

四、计步器的工作流程计步器的工作流程可以简单概括为以下几个步骤:1. 传感器采集数据计步器内部的传感器会持续采集人体的加速度数据。

2. 数据处理采集到的加速度数据会被送入计步器内部的处理器进行处理。

处理器会根据预设的算法对数据进行分析和计算。

3. 步数计算处理器根据算法的分析结果,计算出步数。

步数会被记录并显示在计步器的屏幕上。

4. 数据存储计步器通常会具有存储功能,可以将步数数据保存在内部的存储器中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

课程设计说明书课程设计名称:数字逻辑课程设计题目:数字计步器学院名称:信息工程学院专业:计算机科学与技术班级: xxx 学号: xxx 姓名: xxx评分:教师:20 12 年 x 月 x 日数字逻辑 课程设计任务书 20 11 -20 12 学年 第 二 学期 第 18 周- 19 周 注:1、此表一组一表二份,课程设计小组组长一份;任课教师授课时自带题目 数字计步器内容及要求1. 采用4位数字显示步数,传感器采用水银开关,主人走一步的时候,开关闭合一次。

进度安排:1、根据任务要求,查阅相关资料,完成设计的前期工作;(两天)2、根据资料,进行方案设计并对比论证,完成参数计算;(三天)3、库房领取元器件,联接电路,完成电路调试;(五天)4、检查完毕后,撰写实验报告。

学生姓名: xxx指导时间2012-6-11——2012-6-22 指导地点:E 楼504室任务下达 2012 年 6 月 11日 任务完成 2012 年 6 月 22日考核方式 1.评阅 □ 2.答辩 □ 3.实际操作■4.其它□ 指导教师 xxx 系(部)主任一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。

摘要本课程设计是设计数字计步器,要求采用4位数字显示步数,传感器采用水银开关,主人走一步的时候,开关闭合一次,同时还应具备清零的功能。

实验通过74ls160的四个级联,进行计数,再通过74ls48和bs201a 显示在电子屏上。

通过本课程设计,可以让学生掌握面对一个比较大的问题,通过把它划分成几个模块进行分别调试。

同时让学生更加熟悉本课程的内容,提高动手能力,为以后的学习工作打下基础。

关键字:计数,清零,水银开关目录前言 (4)第一章设计内容及要求 (5)第二章系统组成及工作原理 (5)2.1 系统组成 (5)2.2 工作原理 (5)第三章单元电路设计、器件选择 (6)3.1 74ls160功能介绍 (6)3.2 74ls160的级联 (8)3.3 电路显示 (9)第四章实验调试及测试结果与分析 (10)第五章收获与体会 (11)参考文献 (12)附录 (13)前言现在社会人们往往在办公室电脑前工作长时间,对于就餐也往往是在一些快餐店吃,而快餐店买的东西想炸鸡之类的东西,是高卡路里,以此导致肥胖人群越来越多,很多人会选择跑步来消耗多余的卡路里,但是跑步跑了多少步,消耗多少卡路里?这是很难通过简单的靠路程可以计量的,在100米的路程中,有些人步幅较小可能需要500步,有些人可能200就够,当然他们消耗的卡路里不一样。

还有就是在一些体育活动中,像竞走,人们往往需要计算运动员的频率,通过测量计算知道运动员在什么样的频率下是最节省体力,最快的到达终点。

数字计步器通过水银开关戴在人体上,人体运动时会有相对的振动,这种振动会引起水银开关的断开与闭合,当水银开关闭合时,产生电流,不断地振动产生类似于cp脉冲的信号,再将产生的cp脉冲连接到74ls160上,74ls160用于计数,将四个74ls160级联起来,达到四位计数功能,再将输出端连接到74ls48和bs201a上,以此达到显示目的。

将四位的清零端连接到逻辑开关上,以此控制电路的清零。

水银开关的闭合与断开较难控制,在本实验中先用实验箱中的cp脉冲代替水银开关产生的脉冲,在扩充中再进行水银开关产生脉冲。

第一章设计内容及要求1. 采用4位数字显示步数,传感器采用水银开关,主人走一步的时候,开关闭合一次。

第二章系统组成及工作原理2.1系统组成通过四个74ls160级联以此达到数字计数功能,计数按十进制,采用四位制。

每个74ls160的输出端连接74ls48实现译码功能,再将输出端连接到bs201a上,以此在bs201a上显示出相应数字。

系统框图:图2.12.2系统原理当cr端接高电平是,电路实现计数功能,cp端输入一个脉冲时,个位实现实现计数。

当个位计数达到9时,cp在输入一个脉冲,这时个位上的计数器产生进位信号,十位加一,个位清零,以此类推。

当cr端接低电平时,电路实现清零功能,四位显示显示都为零。

第三章单元电路设计器件选择3.1 74ls160功能介绍简要说160 为可预置的十进制同步计数器,其主要电特性的典型值如下:型号 FMAX PDCT54LS160/CT74LS160 32MHz 93mW160 的清除端是异步的。

当清除端/MR 为低电平时,不管时钟端CP 状态如何,即可完成清除功能。

160 的预置是十进制同步计数器(异步清除)同步的。

当置入控制器/PE 为低电平时,在CP 上升沿作用下,输出端Q0-Q3 与数据输入端P0-P3 一致。

对于54/74160,当CP 由低至高跳变或跳变前,如果计数控制端CEP、CET为高电平,则/PE 应避免由低至高电平的跳变,而54/74LS160 无此种限制。

160 的计数是同步的,靠CP 同时加在四个触发器上而实现的。

当CEP、CET 均为高电平时,在CP 上升沿作用下Q0-Q3 同时变化,从而消除了异步计数器中出现的计数尖峰。

对于54/74160,只有当CP 为高电平时,CEP、CET 才允许由高至低电平的跳变,而54/74LS160 的CEP、CET 跳变与CP 无关。

160 有超前进位功能。

当计数溢出时,进位输出端(TC)输出一个高电平脉冲,其宽度为Q0 的高电平部分。

在不外加门电路的情况下,可级联成N 位同步计数器。

对于54/74LS160,在CP 出现前,即使CEP、CET、/MR 发生变化,电路的功能也不受影响。

管脚图:图3.1表3.1说明:H-高电平L-低电平X-任意3.2 74ls160的级联图3.21.定义1#芯片为低位,2#芯片为高位。

2.用低位芯片的进位输出端c,作为向高位芯片进行进位的控制信号(不是用c的边沿去触发高位计数器的cp脉冲端,而是去控制高位计数器的。

当s1.s2端,从而控制高位计数器的计数或保持)。

当低位计数器计数状态从0到8时,c=0,使高位计数器的s1=s2=0,(注:也就是p,t 端低电平)处于保持状态,高位计数器不能进行计数;当低位计数器计数到9状态(即q3q2q1q0=1001),c=1,由于两集成计数器共用同一个cp脉冲,虽然s1=s2=1,但cp脉冲有效边沿已过,高位计数器并不计数;在低位计数器的一个计数循环中,只有当第十个cp脉冲来到时,高位计数器的s1=s2=1,处于计数状态,允许计数,使高位计数器递加1。

也就是说,低位计数器每一个计数循环中,c端只有在最后一个状态发生一个进位控制信号,开启高位计数器进行计数。

本次进位完毕后,低位计数器归0,同时c=0,使高位计数器的s1=s2=0,封锁了高位计数器的cp端,即使有cp脉冲,但高位计数器也不在计数。

从而使得低位计数器每一个计数循环完成后,允许高位计数器计数1,达到进位的目的。

这种方式级联同步计数器,所有集成技术器共用同一个cp脉冲触发,是同步计数器,可以克服异步计数器中的过度干扰。

如图,四个74ls160的级联,具有清零功能。

图3.3清零时只需将每个74ls160上的高电平改成低电平即完成清零功能。

也就是clk接低电平3.3 电路显示本实验为了能够更好的显示四位十进制数,选用74ls48和bs201a组成的显示系统。

连接方式如图所示:图3.4第四章实验调试及测试结果与分析调试是一个非常重要的工作,他要求设计者认真检查自己的电路,确保无误,还要处理好一些小细节。

本实验在调试过程中遇见几个比较大的问题。

1.在最初连接时,并没有将四个cp端共接信号源,74ls160本身具有超前进位功能,在计数到9时,并没有进位到0,而是直接进位到1。

在处理这个问题是,本实验将四个160共cp端,这样解决了提前进位的问题。

2.水银开关的处理。

在完成好大部分电路后,水银开关的接入是难点,本实验水银开关接入如图所示:图4.13.在调试时发现千位不进位,于是测了第三级的进位信号发现也没问题又检查了电路发现没问题,想到可能芯片坏了,测试结果是芯片坏了,换了一个74ls160后,实验达到要求!!!!!!!!第五章收获与体会通过本次对电子计数器的设计与制作,了解了设计电路的基本程序,也了解了电子计数器的原理和设计理念。

同时在实验中应该认真的思考可能产生的种种问题,并对这些问题加以分析,找出解决问题的方法。

使实验成果更加完善。

因此,对实验的严谨态度和不断创新的精神是必不可少的。

通过本次实验可以初略的模拟市场化的电子计步器。

然而这毕竟是实验室的产物,和市场化的产品在质量和可行性上仍有巨大差距。

首先实验室的计步器体型庞大,在实验室只是将市场化的计步器依照其原理放大而已。

所以想要面向市场还需更多细节上的改动。

比如在体型方面,尽量用少的元器件来实现同样的功能,在原件方面尽量使用更为先进更为可靠的原件,使得计步器在感应,计数等方面更灵敏。

还要注意的是应该想法将所有的原件整合到一块,也就是要集成化,这样才能使它更趋于完美。

参考文献1. 何希才电子电路.北京北京航空航天大学出版社 2003年2.赵淑范、王宪伟.电子技术实验与课程设计.清华大学出版社.2006年3.白中英数字逻辑与数字系统(第四版立体化教材).北京科学出版社 2008年4.李维数字电路课程设计及实验.大连理工大学出版社.2008年5.赵珂彭嵩脉冲与数字电路实验指导书.2010年附录电路总电路图。
