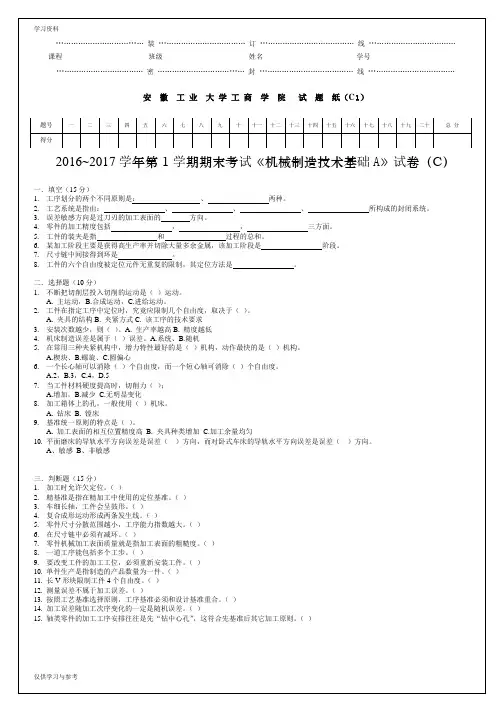

机械制造技术基础A试卷(C卷)

5-2铣削题5-2图所示一批工件上的键槽,以圆柱面0

d d δφ-在90α=o 的V 形块定位。求加工尺寸为1A 时的误差。

（10分）

题5-2图 铣削键槽工序简图及工件在V 形块定位时的基准位移误差

……………………………… 装 ……………………………… 订 ………………………………… 线 ………………………………

课程________________________班级________________________姓名__________________________学号________________________

……………………………… 密……………………………… 封 ………………………………… 线 ………………………………

安 徽 工 业 大 学 工 商 学 院 试 题 纸（C4）

5-3车削加工短圆柱工件（见题5-3图）。设工件重力100W N =，主轴转速1000/min n r =，不平衡质量m 到旋

转中心的距离5mm ρ=，工艺系统的刚度为4

310/xt k N mm =?。（5分）

求①离心力Q F ；

②在半径（加工误差敏感）方向上的加工误差r ?

题5-3图惯性力引起的加工误差

5-4.分析CA6140型卧式车床主轴箱传动系统(见题图)。（10分）

求①以主电机为首件、主轴为末端件，写出其主轴转速的运动平衡式；

②分析主运动传动系统主轴反转时的传动级数；

③计算主轴的最高转速和最低转速。

题5-4图CA6140型卧式车床主轴箱传动系统图

………………………………装………………………………订…………………………………线………………………………

课程________________________班级________________________姓名__________________________学号________________________………………………………密………………………………封…………………………………线………………………………

安徽工业大学工商学院试题纸（C5）

5-5. 一次加工满足多个设计尺寸要求时工序尺寸及公差的计算（10分）

齿轮上内孔及键槽的加工顺序如下：

工序1：镗内孔至0.062

39.6

φ+；

工序2：插槽至尺寸

1

A；

m

VI ax

n

min

VI

n

VI

n

工序3：热处理—淬火； 工序4：磨内孔至0.039

40φ+，

同时保证键槽深度0.2

043.3+。

求：① 做出尺寸链图；

②按照加工顺序确定封闭环； ③画箭头分出增环和减环；

④中间工序尺寸1A 的计算。

题5-5图 齿轮孔及键槽加工的工艺尺寸链
