变电站直流系统接地故障分析及对策(正式版)
变电站直流接地故障分析与对策
变电站直流接地故障分析与对策变电站作为电力系统的重要组成部分，经常发生各种故障。
其中直流接地故障是一个常见问题，可能会对电力系统造成严重影响。
因此，对于变电站直流接地故障的分析和对策至关重要。
一、直流接地故障直流接地故障是指直流电源出现故障，使得电源正极或负极与地之间存在不正常的电阻，从而导致电流在接地点处集中，容易引发火灾或电器损坏。
直流接地故障主要有以下几种情况：1. 直流电源正极或负极与地之间出现短路故障，引起大量电流流过接地点。
直流接地故障会对电力系统带来严重危害，主要包括以下几点：1. 引起设备损坏。
直流接地故障会使电器设备的绝缘击穿或过热，从而导致设备损坏。
2. 出现安全事故。
高电压的直流接地电流易引起设备过热，短路等异常情况，从而造成电气火灾。
3. 影响电力系统稳定运行。
直流接地电流将引起电力系统电压的波动和不稳定，从而影响电力系统的稳定运行。
1. 加强维护。
定期对变电站直流电源的运行情况进行维护和检查，及时发现并排除潜在故障。
2. 安装保护措施。
采用现代保护装置，如直流故障指示器、直流接地电流保护、直流故障录波器等来对变电站直流接地故障进行保护。
3. 增加绝缘措施。
在变电站中增加绝缘措施，使得接地电阻降低到一个安全范围内，从而能够减少直流接地电流。
4. 提高人员素质。
定期培训变电站管理人员和操作人员的专业知识和技能，提高人员的意识和素质，防止出现意外事故。
四、结论直流接地故障是变电站常见的故障之一，可能会对电力系统造成严重影响。
因此，采取有效措施来预防和处理直流接地故障是十分必要的。
这需要我们不断加强管理、维护和改善设备，提高人员素质，避免出现不必要的损失和安全事故。

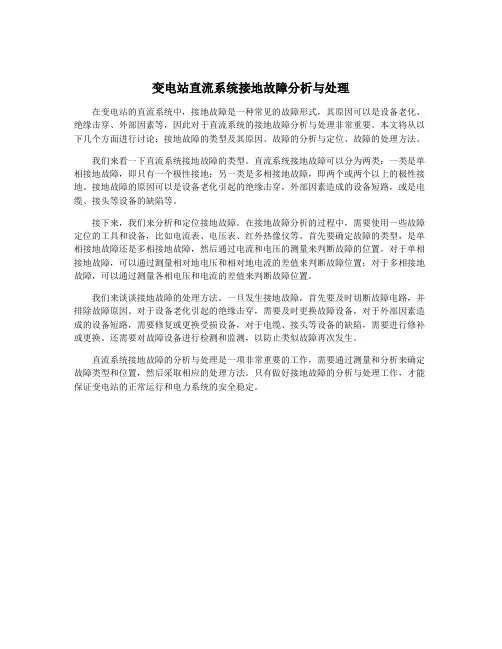

变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理
在变电站的直流系统中，接地故障是一种常见的故障形式，其原因可以是设备老化、绝缘击穿、外部因素等，因此对于直流系统的接地故障分析与处理非常重要。
本文将从以下几个方面进行讨论：接地故障的类型及其原因、故障的分析与定位、故障的处理方法。
我们来看一下直流系统接地故障的类型。
直流系统接地故障可以分为两类：一类是单相接地故障，即只有一个极性接地；另一类是多相接地故障，即两个或两个以上的极性接地。
接地故障的原因可以是设备老化引起的绝缘击穿，外部因素造成的设备短路，或是电缆、接头等设备的缺陷等。
接下来，我们来分析和定位接地故障。
在接地故障分析的过程中，需要使用一些故障定位的工具和设备，比如电流表、电压表、红外热像仪等。
首先要确定故障的类型，是单相接地故障还是多相接地故障，然后通过电流和电压的测量来判断故障的位置。
对于单相接地故障，可以通过测量相对地电压和相对地电流的差值来判断故障位置；对于多相接地故障，可以通过测量各相电压和电流的差值来判断故障位置。
我们来谈谈接地故障的处理方法。
一旦发生接地故障，首先要及时切断故障电路，并排除故障原因。
对于设备老化引起的绝缘击穿，需要及时更换故障设备，对于外部因素造成的设备短路，需要修复或更换受损设备，对于电缆、接头等设备的缺陷，需要进行修补或更换。
还需要对故障设备进行检测和监测，以防止类似故障再次发生。
直流系统接地故障的分析与处理是一项非常重要的工作，需要通过测量和分析来确定故障类型和位置，然后采取相应的处理方法。
只有做好接地故障的分析与处理工作，才能保证变电站的正常运行和电力系统的安全稳定。
变电站直流接地故障分析与对策
变电站直流接地故障分析与对策随着电力系统的不断发展和完善，直流输电系统在电力输送中扮演着越来越重要的角色。
变电站直流接地故障是直流输电系统中常见的故障之一，一旦发生，将会对电网运行安全和设备正常运行造成严重影响。
对变电站直流接地故障的分析与对策具有重要的意义。
一、变电站直流接地故障的原因1. 设备老化：随着设备使用寿命的增长，设备的绝缘性能会逐渐下降，增加了发生接地故障的风险。
2. 操作失误：人为操作失误是变电站直流接地故障的常见原因之一，比如接地线未接好、接地开关误动等。
3. 外部因素：外部因素如雷击、灯击等自然灾害，以及动物入侵、植物生长等因素都有可能导致接地故障。
4. 设备缺陷：设备制造缺陷或安装故障也可能是接地故障的原因之一。
1. 对电力系统安全稳定运行造成影响：变电站直流接地故障一旦发生，可能导致整个电力系统的运行受到影响，甚至造成电网的瘫痪。
2. 电力设备受损：接地故障会导致变电设备受损，需要进行维修或更换，带来较大经济损失。
3. 对环境造成影响：一些变电设备可能会受损后释放有害气体或液体，对周围环境造成污染。
1. 检测设备状态：定期对变电设备的绝缘状态进行检测，发现问题及时进行维护和修复。
2. 实施故障录波分析：采用录波分析技术，对接地故障进行事后分析，了解故障发生的原因和过程。
3. 进行设备运行监测：在设备运行过程中，进行实时监测，及时发现异常情况并进行处理，防止接地故障的发生。
2. 加强操作规范：加强对变电站操作人员的培训和管理，规范操作流程，防止操作失误导致接地故障发生。
3. 安全防护设施完善：在变电站周围设置好防雷设施，对动植物进行防护，降低外部因素对接地故障的影响。
4. 建立健全的监测系统：对变电站设备运行情况进行实时监测，并建立健全的数据分析系统，能够及时发现问题并进行处理。
5. 加强故障分析技术研究：利用最新的故障分析技术，对接地故障进行深入分析，探索更加有效的预防和处理方法。
变电站直流接地故障分析与对策
变电站直流接地故障分析与对策变电站直流接地故障是指直流系统中的一相或多相短路到地，导致设备或系统无法正常工作的故障。
在变电站中，直流接地故障可能会引发电缆、设备和保护装置的损坏，严重时还会影响整个电网的安全稳定运行。
直流接地故障的原因主要有以下几点：1. 设备绝缘损坏：变电站中的设备如直流电源、整流器、调压器等，绝缘损坏会导致直流系统发生接地故障。
2. 系统中的外部故障：如雷击、接地电流过大等，都可能导致直流系统接地故障。
3. 操作不当：误操作、误接线等操作错误也可能引发直流接地故障。
当发生直流接地故障时，首先需要进行故障分析，找出故障点和原因，然后采取相应的对策进行修复。
具体的分析与对策如下：1. 故障分析：（1）确认故障点：通过对设备的检查，确定故障点所在的设备或线路。
（2）绝缘测量：对故障点周围的设备或线路进行绝缘测量，检查绝缘是否损坏。
（3）故障波形分析：通过故障波形记录仪或示波器等设备，分析故障时的电流和电压波形，判断故障类型和性质。
2. 对策：（1）修复设备绝缘：对于绝缘损坏的设备，需要进行绝缘修复或更换。
（2）增加保护装置：针对直流系统的故障，可以考虑增加适当的保护装置，提高系统的安全性。
（3）加强操作培训：通过加强操作人员的培训，提高其对设备和系统的操作技能，减少误操作引发故障的可能性。
（4）定期检测维护：定期对直流系统及相关设备进行维护和检测，及时发现和排除潜在故障隐患。
（5）优化接地系统：对直流接地系统进行优化设计，减少接地电阻，降低接地电流，提高直流接地系统的稳定性和可靠性。
对于直流接地故障的分析与对策，需要通过故障分析找出故障点和原因，并针对性地采取相应的修复措施和预防措施，以确保变电站的安全运行。
也需要加强对操作人员的培训和设备的定期维护，提高整个系统的可靠性和稳定性。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理变电站直流系统接地故障是一种比较常见的故障，如果不及时处理会对系统运行造成较大的影响。
本文将从故障原因、故障表现和处理措施三个方面对此类故障进行介绍。
一、故障原因直流系统接地故障的发生原因比较多，主要有以下几个方面：1.设备本身的缺陷：例如直流电源、直流配电柜等设备出现绝缘击穿或短路等故障，导致电流流经地线。
2.接地线或接地电缆接触不良或腐蚀：由于各种原因，接地线或接地电缆的连接处接触不良或腐蚀，使得地电阻升高，导致电流大量流经地线。
3.大气条件不良：如雷电、地电压浮动等天气因素也会导致接地电阻升高，导致直流系统接地故障的发生。
二、故障表现1.直流系统输出电压异常：输出电压波动大，甚至为零。
2.直流系统负载电流异常：负载电流波动大、幅值变小或为零。
3.变压器工作异常：可能出现响声、油温升高等现象。
4.直流电源过载保护动作。
5.其他设备异常：如信号设备、监测设备等出现异常现象。
三、处理措施当发现直流系统接地故障时，应及时采取措施进行处理，以保证系统的安全稳定运行。
具体处理措施如下：1.排查故障点：采用各种检测仪器和手段对直流系统各个环节进行排查，找出接地故障点。
2.清除接地故障点：对于接触不良或者腐蚀的接地线或电缆进行清洗或更换，对于设备本身的故障要进行维修或更换。
3.加强维护：加强直流系统的检修和维护工作，确保接地系统的完好。
4.提高防护等级：可以采用提高接地电阻等级、加装过电压保护器等方式提高直流系统接地安全性。
综上所述，直流系统接地故障的处理要及时、准确，排查故障中要注意细节，尽可能地找出故障点，同时要采取预防措施来避免类似故障的再次发生。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理一、引言直流系统接地故障是变电站运行中常见的故障之一，一旦发生直流系统接地故障，不仅会影响变电站的安全稳定运行，还可能对电网造成严重影响。
对直流系统接地故障进行分析与处理具有重要意义。
二、直流系统接地故障的类型1. 单相接地故障单相接地故障是指直流系统中的一相导体发生接地故障。
这种故障一般在变电站运行中比较少见，但一旦发生，也会给变电站带来一定的影响。
双相接地故障是指直流系统中的两相导体同时发生接地故障。
这种情况下，直流系统的接地电流会增大，系统运行的稳定性会受到影响，需要及时处理。
直流系统接地故障的原因主要包括以下几个方面：- 设备故障：如直流设备绝缘老化、设备内部故障等；- 环境因素：如温度、湿度等环境因素导致设备绝缘受损；- 人为因素：如操作不当、维护不到位等；- 其他因素：如雷击、动物进入等。
2. 故障特征直流系统接地故障的特征主要包括：- 接地电流增大：当发生接地故障时，直流系统的接地电流会明显增大；- 系统电压波动：受到接地故障影响，直流系统的电压会出现波动，甚至可能导致系统的跳闸。
3. 故障位置针对直流系统接地故障的分析，需要找出故障位置，确定接地故障的具体导体。
这需要通过实际的检测和测试手段来确定。
一旦发现直流系统接地故障，首先需要进行隔离处理，将接地故障的部分隔离出来，防止故障继续影响系统运行。
进行故障隔离后，需要寻找故障原因，确定接地故障的发生原因，可以通过检测设备绝缘状况、环境检测等手段来确定故障原因。
3. 进行维修处理针对发现的故障原因，需要进行相应的维修处理，修复或更换受损的设备或导体，确保直流系统的正常运行。
4. 重新接地在故障处理完成后，需要重新接地并进行测试，确保直流系统接地故障已经得到有效处理，系统可以正常运行。
为了预防直流系统接地故障的发生，可以采取以下措施：- 加强设备绝缘检测和维护工作，定期对设备进行绝缘测试和维护保养；- 定期对直流系统的接地系统进行检查和测试，确保接地系统的良好运行；- 增强人员的安全意识，对操作和维护人员进行培训，提高其对设备的维护和操作技能。
变电站直流接地故障分析与对策
变电站直流接地故障分析与对策随着电力工业的快速发展，变电站已经成为电力系统中必不可少的一个组成部分。
变电站具有输变电、配电、变压、控制保护等多种功能，承担着能源传输和稳定供电的重要任务。
然而，在变电站的运行过程中时常会出现故障，其中直流接地故障是变电站中比较常见的一种类型。
下面将针对变电站直流接地故障进行分析并提出相应的对策。
一、直流接地故障的特点和原因直流接地故障是指变电站出现一种直流信号通过故障点向地的单极通路。
直流接地故障的特点表现为，当直流信号到达故障点的时候，直流信号与地相互接通，直流信号就会流向地，出现接地故障。
直流接地故障常常影响变电站的稳定运行，同时对电力系统的正常运行也会产生影响，因此需要高度重视。
直流接地故障可能出现的原因比较多，通常包括以下几个方面：1. 绝缘损坏：变电站中如遇形成大量沉积物、灰尘及其它杂物表层，会导致局部放电，直接导致绝缘损坏，可能引发直流接地故障；2. 设备老化：设备老化也是直流接地故障发生的原因之一；3. 翻修装修质量不佳：如果翻修装修质量不佳，可能引起控制室内设备之间的连接不紧，从而导致直流接地故障；1. 坚持设备日常巡检制度对于解决直流接地故障，首先要坚持设备日常巡检制度，确保在平时工作中能发现并及时解决设备故障。
2. 经常对设备进行维护保养经常对设备进行维护保养，在使用过程中发现问题及时处理，避免存在故障后再去解决设备故障，这样不仅可能增加维修难度，还会造成系统运行的不稳定。
3. 选择合适的绝缘材料在设计变电站隔离、电缆等绝缘材料的选择上，应选择密合性好、合适的绝缘材料。
绝缘材料的选择关系到变电站运行质量，材料选择不当容易导致直流接地故障等问题。
4. 优化控制室设计通过优化控制室设计，可以保证设备之间紧密连接，提高设备之间的通讯效率，减少直流接地电流的产生。
5. 加强对设备的监测和检测对设备进行监测和检测，及时发现糟糕的工作状态，及时维修和维护设备，从而使其能够稳定工作，避免直流接地故障的发生。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理变电站直流系统接地故障是指直流系统中出现电流通过接地线或接地体流向地面的情况。
这种故障可能导致设备损坏、安全事故甚至火灾等严重后果，因此需要及时进行分析和处理。
变电站直流系统接地故障的原因可以分为两类：外界因素和内部故障。
外界因素包括雷击、接地线松动、接地电阻过大等；内部故障包括设备绝缘损坏、电缆故障、电气设备接地体故障等。
接地故障的分析主要包括以下几个方面：1. 故障现象分析：通过检查设备表面是否有烧焦、熔化或重烧痕迹，检查电缆是否有明显的损坏或起火等现象，来确定接地故障发生的位置和原因。
2. 故障电流分析：通过测量接地电流的大小以及接地电流的波形，来确定接地故障的严重程度和类型。
根据电流的大小和波形来判断是不是雷击引起的故障，还是其他原因引起的故障。
3. 故障检测分析：可以通过使用故障检测设备，比如接地电阻测试仪、红外热像仪等，来检测接地电阻的大小、设备的温度分布等情况，进一步确定故障的位置和原因。
1. 断电：首先要切断故障部位的电源，确保安全。
2. 解除故障：根据故障的具体情况，采取相应的措施进行修复，比如更换损坏的设备、修复电缆故障、增加接地电阻等。
3. 检测复检：在解除故障后，需要进行接地电阻的测试和设备的运行试验，确保故障已经完全解决，设备正常运行。
4. 完善预防措施：根据故障的原因和处理过程，总结经验教训，制定相应的预防措施，包括加强设备维护、定期检测接地电阻、加强对雷击的防范等。
变电站直流系统接地故障是一种严重的安全隐患，需要及时进行分析和处理。
通过对故障现象的分析、故障电流的分析和故障检测分析，可以确定故障的位置和原因。
在处理故障时，要及时断电，解除故障，并进行测试和试验，确保设备的正常运行。
要总结经验教训，完善预防措施，以避免类似故障的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：TP-AR-L6656
In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.
（示范文本）
编订：_______________
审核：_______________
单位：_______________
变电站直流系统接地故障分析及对策(正式版)
变电站直流系统接地故障分析及对
策(正式版)
使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1．引言
直流电源作为电力系统的重要组成部分，为一些
重要常规负荷、继电保护及自动装置、远动通讯装置
提供不间断供电电源，并提供事故照明电源。
直流系
统发生一点接地，不会产生短路电流，则可继续运
行。
但是必须及时查找接地点并尽快消除接地故障，
否则当发生另一点接地时，就有可能引起信号装置、
继电保护及自动装置、断路器的误动作或拒绝动作，
有可能造成直流电源短路，引起熔断器熔断，或快分
电源开关断开，使设备失去操作电源，引发电力系统
严重故障乃至事故。
因此，不允许直流系统在一点接地情况下长时间运行，必须加强在线监测，迅速查找并排除接地故障，杜绝因直流系统接地而引起的电力系统故障。
2．造成变电站直流系统接地的几种原因
（1）雷雨季节，室外端子箱或机构箱内潮湿积水导致直流二次回路中的正电源或负电源对地绝缘电阻下降，严重者可能到零，从而形成接地。
（2）部分型号手车开关的可动部分与固定部分的连接插头或插座缺少可靠的绝缘隔离措施，手车来回移动导致其中导线破损，从而使直流回路与开关金属部分相接触，从而导致接地。
（3）部分直流系统已运行多年，二次设备绝缘老化、破损，极易出现接地现象。
（4）因施工工艺不严格，造成直流回路出现裸
线、线头接触柜体等，引起接地。
3．查找接地故障的基本原则和方法
（1）一般处理原则：根据现场运行方式、操作情况、气候影响来判断可能接地的地点，按照先室外后室内，先合闸后控制，由总电源到分路电源，逐步缩小范围的原则，采取拉路寻找、处理的方法。
应注意：切断各专用直流回路的时间不要过长（一般不超过3秒钟），不论回路接地与否均应合上。
（2）具体处理方法：首先，了解现场直流电源系统构成情况，通过直流系统绝缘监测装置或接地试验按钮初步判断是直流正极接地还是负极接地（以下假设绝缘监测可靠，并假设正接地）。
然后，瞬时切除所有合闸电源开关，如接地信号消失，说明接地点在合闸回路，应对站内合闸回路用同样方法拉合负荷开关或解除正电源端，进行分路检查、判断；如监测
装置仍报接地，则说明接地点在控制、信号等回路，则应进一步用同样方法检查直流屏、蓄电池柜及站内各保护屏、控制屏、信号屏及其控制回路。
查明接地点属于哪一输出电源回路后，应迅速拉合接地回路的直流负荷开关或拔插回路内的正电源保险，并根据绝缘监测装置报警情况判断接地点在开关（保险）之前或之后。
判断清楚后，根据查出的范围，迅速解除范围内相关设备的正极端子，观察报警信号，判断接地点是否在这一部分设备内。
然后继续按照以上原则和方法，逐步缩小查找范围，直至找出接地点。
4．总结
造成变电站直流系统接地的因素较多，为了较好的解决这一问题，在日常运行维护中还应视具体情况采取不同措施：
（1）严格二次设备施工工艺，发挥主观能动
性，减少接地故障的发生概率。
如对室外端子箱、机构箱等加强密封，加装防潮除湿设备或材料；对手车开关的活动部位采取措施提高其绝缘性能，如用绝缘材料包裹其线头部分等，避免因其随手车活动引起接地；对绝缘老化，已不能满足对地绝缘电阻要求的控制电缆及有关二次设备及时更换。
（2）加强断路器、隔离开关、手车等一次设备的运行维护管理。
严格断路器、隔离开关等具有机械传动部分设备的操作规程，避免因操作不合理造成接地故障。
（3）查找处理接地故障时严格遵守相关电气设备检修运行规程要求，并结合现场实际条件进行。
禁止单人工作，禁止直流电源长时间停止运行（尤其在天气条件不允许的情况下），拆除、恢复各端子、各开关的时间应尽可能短。
