九年级上册物理《第13章 电功和电功率》单元测试题
九年级上册物理《第13章电功和电功率》单元测试题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 下列做法符合安全用电原则的是（）
A．控制电灯的开关要接在零线上
B．将冰箱的金属外壳接地
C．家用电器起火时，要立即用水扑灭
D．高压线下钓鱼
2 . 下列事件中，不属于利用电热的是
A．用电饭锅煮饭B．电热孵卵器孵小鸡C．电熨斗熨衣服D．电视机加散热窗
3 . 某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，以下说法错误的是
A．灯泡、电视、台灯是并联的
B．三个用电器工作一段时间后，保险丝突然熔断了，原因是其中一个用电器短路了
C．如果台灯外壳是金属制成，应该使用三孔插座和插头，故图中的台灯不能正常工作
D．三个用电器工作一段时间后，突然都停止工作，检查发现保险丝完好，但用试电笔分别检测两个插座的两孔，发现氖管均发光，造成这一现象的原因是进户零线断了
4 . 学习了家庭电路的知识后，小强想利用插座改装一只壁灯，经测试原插座的安装规范，下列为小强所设计的外墙面板插座接照明灯的电路图符合安全用电规则的是
A．B．
C．D．
5 . 下列说法正确的是
A．不通电时，导体就没有电阻B．电热器的发热电阻不能使用超导材料
C．保险丝都是用半导体材料制成的D．铁导线的电阻一定比铜导线电阻大
6 . 下面关于电流大小的叙述有误的一项是
A．1mA=1000μA B．家用冰箱的电流约为1A
C．人体能感知的最小电流（平均）约为0.1mA D．雷电电流约为2×105A
7 . 几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管，下列关于水果电池和发光二极管的说法正确的是（）
A．发光二极管是由超导材料制成的
B．水果电池将电能转化为化学能
C．如果少串联一只水果电池，二极管将变暗
D．这组二极管同时发光，说明它们一定是串联的
8 . 图所示的用电器中，工作时将电能转化为机械能的是
A．
B．C．D．
9 . 下列说法正确的是
A．一瓶酒精用去一半，酒精的热值减小一半
B．煤的热值比干木柴的热值大，所以燃烧时煤放出的热量更多
C．内燃机的效率越高，它消耗的燃料就越少
D．热机效率越高，它将内能转化为机械能的比例越大
10 . 有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）
A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多
二、多选题
11 . 随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是（）
A．照明电路中保险丝（或空气开关）应安装在火线上
B．在现有的照明电路中增加用电器时，只需考虑电能表和保险丝的承受能力
C．在现有的照明电路中增加用电器时，只需换上足够粗的保险丝即可
D．在现有的照明电路中增加用电器时，一定要同时考虑电能表、输电线和保险丝（或空气开关）的承受能力
12 . 下列说法正确的是（）
A．电荷的定向移动形成电流
B．电功率是表示电流做功快慢的物理量
C．自由电子定向移动的方向与电流方向相同
D．电流做功的过程就是将其他形式的能转化为电能的过程
13 . 下列利用电热工作的用电器是（）
A．
B．
C．
D．
14 . 以下说法正确的是
A．焦耳定律反映了电能转化为内能的规律
B．电热器、变阻器都是根据电流的热效应制成的
C．功率大的用电器一定比功率小的用电器做的功多
D．两个灯泡串联使用时，电阻大的灯泡产生的热量多
15 . 下列说法中正确的是
A．对于人体来说，只有 36V 的电压才是安全的
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．在家庭电路中，同时工作的用电器越多，电路中的总电流越大
D．如果家庭电路中不安装保险丝，那么发生短路时，会因为总电流过大而引起火灾
三、填空题
16 . 小明学完电能表的使用后，想利用电能表测量电饭煲的电功率，他观察自家的电能表如图所示，此刻电能表的示数为_____kW·h；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯8分钟闪烁
了320次，则他家电饭煲的功率是_____kW。
17 . 不同物质对声音传播速度是不同的，在固体、液体和气体中，声音通过时， ________传播最快， ________传播最慢．
18 . 分子是组成物质的微粒之一，分于是由________组成．相同原子组成的分子称为______分子；不同原子组成的分子称为________分子．
19 . 某半导体收音机用干电池作电源，且电压为6V．由此可以肯定，这个收音机的电源是由________节干电池______联而成的．
20 . 我国家庭电路的电压是_________V，小明用测电笔检测电路操作方法正确的是_________图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路_________（选填“增接零线"、“加
接地线”或“加接空气开关”）．
四、实验题
21 . 小明在做“测小灯泡电功率”的实验时，实验电路图如图甲所示，所用小灯泡的额定电压为2.5V．
（1）测量小灯泡电功率的实验原理是_____．
（2）连接电路时，开关应_____；电路中滑动变阻器的主要作用是_____．
（3）连接后电路后，闭合开关，电流表指针偏转情况如图乙所示，其主要原因是_____；调节好电流表后，电流表偏转正常，此时，电压表示数为0，经检测电压表正常，则产生故障的原因可能是_____．（4）排除故障后继续实验，小明进行了3次测量，并将有关数据及现象记录在表格中，在第3次实验中电流表的示数如图丙所示，电流表的示数为_____A．
次数物理量电压U/V 电流I/A小灯泡亮度
1 1.50.20偏暗
2 2.50.30正常
3 2.8更亮
（5）分析表格中数据，可知小灯泡的额定功率为_____W，由表格中的数据可以发现，小灯泡的实际功率越_____（选填“大”或“小”），小灯泡越亮．
（6）进一步分析发现，当小灯泡两端的电压增大时，其电阻将_____（选填“增大”、“减小”或“不变”）．
五、计算题
22 . 小明家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里运行的电能表(电能表上标有“3 000 r/(kW·h)”字样)，发现1 min 内转盘转了40转。
(1)电炉的额定功率是多少？
(2)小明觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的。
请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小。
六、作图题
23 . 小明学习的自习室，一个开关控制两盏“220V40W”的节能灯，还有一个备用的三孔插座，请你根据
家庭用电的原则，将自习室的电路图连接完整．
24 . 如图，现有一个电池组、两个开关、两盏电灯，请你连接好实物图，使S1闭合时L1亮，S2闭合时L2
亮，并在右边的方框中画出电路图（见答卷）
25 . 将图中的灯泡，开关接入家庭电路中，使之符合安全用电要求．
（_____________）
七、简答题
26 . 在向西直线行驶的高铁里，小明帮小芳连续拍了两张照片，如图所示，请你判断拍照的过程中，高铁是
加速还是减速，并说出理由。
八、综合题
27 . (2013湖北黄冈)电热加湿器工作原理：加湿器水箱中部分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通过蒸汽扩散装置喷入空气中，从而提高空气湿度．下表是某同学设计的电热加湿器部分参数，其发热电路如图所示，R1、R2为阻值相同的发热电阻，1、2、3、4为触点，S为旋转型开关，实现关、低、高挡的转换．
(1)若加热前水温为20℃，电热槽内气压为标准大气压，从加热到沸腾最短时间为3分钟，则电热槽中水的质量是多少千克？[不计热损失，c水＝4.2×103J／(kg·℃)，结果保留两位小数]
(2)加湿器在低挡时的发热功率；
(3)对于需要制冷的室内，电热加湿器会使其气温升高，请提出一条改进的建议．。
北师大版九年级全一册物理第十三章电功和电功率单元综合训练卷
北师大版九年级全一册物理第十三章电功和电功率单元综合训练卷一、单选题1．小明是一个爱动手并且善于思考的同学。
一天他把自己的手机拆开，看到了一块如图所示的锂电池。
以下是他做出的判断，其中不正确的是（）A．这块电池能提供的电能大约为23000JB．图中mAh和Wh都是能量的单位C．将这块电池充满电需要的电费将不会超过0.1元（每度电0.48元）D．不考虑机械自重及摩擦等，这块电池提供的电能若全部用来驱动电动机，能借助机械将一个中学生提升超过20m高2．额定功率相等的电热毯和电风扇，正常工作1小时，则（）A．两种电器消耗的电能一样多，产生的热量也一样多B．两种电器消耗的电能一样多，电热毯产生的热量多C．电热毯消耗的电能更多，电风扇产生的热量多D．电风扇消耗的电能更多，电热毯产生的热量多3．如图所示符合安全用电和保护用电器原则的是（）A．灯泡与开关连入家庭电路B．给手机充完电后充电器没断电C．使用绝缘皮破损的插线初中物理资源D．三孔插座背面的接线情况4．以下有关家庭电路常识，说法正确的是（）A．家庭电路中各个用电器之间是并联的B．电能表是记录家庭用电器功率大小的装置C．只要有电流通过人体，人体就会有生命危险D．使用试电笔时，为了确保安全，不能触碰试电笔上的任何金属部位5．如图，电源电压不变，闭合开关S。
将变阻器的滑片P从b向a移动，则（）A．电流表示数变小，小灯泡变暗B．电压表示数变小，小灯泡变亮C．电压表示数变小，电路消耗的总功率变小D．电流表示数变大，电路消耗的总功率变大6．小明把标有“6V3W”和“6V2W”的两只小灯泡1L和2L串联接在电源电压为10V的电路中，不考虑灯丝电阻的变化，下列说法正确的是（）A．小灯泡1L能正常发光B．小灯泡2L能正常发光C．通过小灯泡1L的电流大D．小灯泡1L和2L两端电压之比是3∶27．某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接．闭合开关S1、S2时加热器和照明灯同时工作．断开S2后与断开S2前相比较，下列说法正确的是A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少8．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

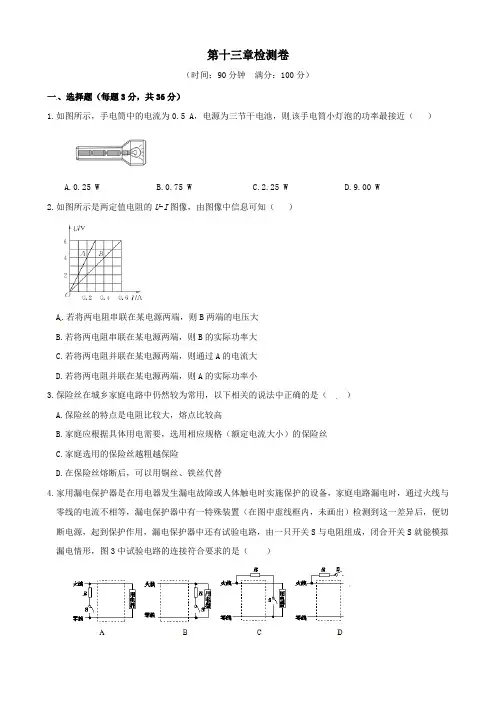

九年级物理全册第十三章电功和电功率单元检测卷(新版)北师大版
第十三章检测卷（时间：90分钟满分：100分）一、选择题（每题3分，共36分）1.如图所示，手电筒中的电流为0.5 A，电源为三节干电池，则该手电筒小灯泡的功率最接近（）A.0.25 WB.0.75 WC.2.25 WD.9.00 W2.如图所示是两定值电阻的U-I图像，由图像中信息可知（）A.若将两电阻串联在某电源两端，则B两端的电压大B.若将两电阻串联在某电源两端，则B的实际功率大C.若将两电阻并联在某电源两端，则通过A的电流大D.若将两电阻并联在某电源两端，则A的实际功率小3.保险丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是（）A.保险丝的特点是电阻比较大，熔点比较高B.家庭应根据具体用电需要，选用相应规格（额定电流大小）的保险丝C.家庭选用的保险丝越粗越保险D.在保险丝熔断后，可以用铜丝、铁丝代替4.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻组成，闭合开关S就能模拟漏电情形，图3中试验电路的连接符合要求的是（）5.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A.两灯均正常发光时，乙灯消耗的电能较多B.两灯均正常发光时，甲灯的电阻小于乙灯的电阻C.两灯串联在220 V的电路中，甲灯比乙灯亮D.将乙灯接入110 V电路中，它的实际功率为50 W6.如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8 V 8 W”的小灯泡L 恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8 V 4 W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率( )A.大于4 WB.等于4 WC.小于4 WD.无法确定7.小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的四点，只有点发光，那么可能发生的故障是（）A．电灯灯丝断了 B．之间某处断路C．之间某处断路 D．开关处短路8.关于家庭电路，下列说法正确的是（）A.在家庭电路中，同时工作的用电器越多，总电阻越大B.微波炉是利用电流的热效应工作的C.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D.电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多9.电阻和串联在电源两端时，功率之比，若将它们并联在同一电源上，其功率之比为（）A.3∶5B.5∶3C.9∶25D.25∶910.关于电流通过导体时产生的热量，以下说法正确的是（）A.根据可知，电阻越大，相同时间内产生的热量越多B.根据可知，电阻越大，相同时间内产生的热量越少C.根据可知，相同时间内，电流产生的热量与电阻无关D.根据可知，在电流一定时，电阻越大，相同时间内产生的热量越多11.图中，下列做法符合安全用电原则的是（）12.把标有“12 V 36 W”的灯泡和“8 V 16 W”的灯泡串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A.该电源的电压为24 VB.电路中的电流为2 AC.两灯泡的总功率为16 WD.灯的实际电压大于灯的实际电压二、填空题（每空1分，共23分）13.小明家的电能表月初的数字是，月末表盘的示数如图所示。
北师大版2019-2020学年九年级物理上册 《第13章 电功和电功率》单元测试题及答案
《第13章电功和电功率》单元测试卷一．选择题（共10小题）1．在如图所示的电器中，属于利用电流热效应工作的是（）A．电脑B．电风扇C．电熨斗D．洗衣机2．许多家用电器都是利用电流的热效应工作的，下列事例中，不属于利用电流的热效应工作的是（）A．用电饭锅煮饭B．用电热孵卵器孵小鸡C．用电熨斗熨衣服D．电视机的散热窗3．下列家用电器中，利用电流热效应工作的是（）A．电视机B．电热水器C．抽油烟机D．电冰箱4．如图所示的家用电器中，利用电流热效应工作的是（）A．电视机B．电风扇C．电饭锅D．洗衣机5．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座6．如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座7．如图是某家庭电路，闭合开关，灯不亮。
经检查保险丝未烧断，灯泡未烧坏，用测电笔接触c、g 点氖管都发光，据此判断该电路的故障应该是（）A．bf间开路B．cg间开路C．cg间短路D．de间开路8．下列说法正确的是（）A．我国家庭电路电压是220VB．各考场的扬声器能同时工作，因此它们是串联的C．丝绸摩擦过的玻璃棒带负电D．电风扇是利用电流的热效应工作的9．下列属于电功单位的是（）A．V•A B．V•A•s C．J•s D．kW/h10．图中的用电器，工作时主要把电能转化为机械能的是（）A．电暖炉B．电饭锅C．电热水壶D．电动自行车二．多选题（共5小题）11．如图所示的用电器中，利用电流热效应工作的是（）A．电风扇B．台灯C．电饭锅D．笔记本电脑12．下列利用电热工作的用电器是（）A．电饭锅B．电风扇C．电暖器D．电脑13．关于家庭电路，下列说法中正确的是（）A．应将控制用电器的开关接在火线上B．熔丝熔断一定是电路中某处发生短路C．螺丝口灯座的螺旋套，只准接在零线上D．有金属外壳的家用电器，其插座应安装接地线14．关于家庭电路，下列说法中正确的是（）A．经验证明，只有36V的电压对人体才是安全的B．在家庭电路中，各用电器之间是并联关系C．使用测电笔时，手应触碰笔尾金属体D．电能表是测量用电器总功率的仪表15．如图所示，两个工作原理相间的电暖器甲和乙。
北师大版九年级全册《第13章 电功和电功率》2021年单元测试卷(附答案详解)
北师大版九年级全册《第13章电功和电功率》2021年单元测试卷如图所示的电路中，正常发光的三盏灯突然全部熄1.灭，经检查保险丝完好，用试电笔插进插座的两孔,筑管均发光。
造成这一现象的原因是（）A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏电灯的灯丝断了2.两只小灯泡上分别标有甲“6 V 3/”、乙“4 V 2/”字样，现在把它们按不同方式接在不同电路中。
下列判断错误的是（）A.若把它们串联在10 V电路中，两只灯泡恰好都能正常发光B.若把它们串联在10 V电路中，两只灯泡都不能正常发光C.若把它们并联在6 V电路中，只有甲灯泡能正常发光D.若把它们并联在4 V电路中，只有乙灯泡能正常发光3.如图所示，一个标有“6V3.6W”字样的小灯泡L和最大阻 A j gC值为500的滑动变阻器R串联后接在电压恒为6V的电源两端，设灯丝电阻不变，则下列判断错误的是（）L --- u——A.当滑片P从α滑向b时，灯L的电功率一直减小B.移动滑片P能使L和R的电功率相等C.移动滑片P,电路中总功率最小值是0.6WD.无论如何移动滑片P,电路中总功率不会超过2小4.学生宿舍电路中的保险丝是按规定安装的，但经常被烧断，发生这种情况的原因可能是（）A.电路某处有短路B.某个开关内短路C.有一个寝室经常使用大电炉D.进入宿舍的电压经常低于220 1/5.利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是（）B.称得的重物越重时，电压表的读数越大C.称得的重物越重时，单位时间内电路消耗的电能越多D.将电压表和电流表位置互换，电子秤仍能正常使用6.由如图所示电能表的表盘可知，下列说法正确的是()kW∙h电能表■ .220V6(10)A 50Hz3000r∕(kW∙h)A.电能表的额定电流为64B.电能表的示数为2003.6klV∙hC.电能表是测量电功率的仪表D.若5mM表盘转动200转，则用电器的总功率为800〃7.如图所示，电源电压为20人定值电阻R。
北师大版九年级年级全一册第十三章电功和电功率(含答案)
北师大版九年级年级全一册第十三章电功和电功率一、单选题1．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（）A．电能表是测量电功率的仪器B．断路器应该安装在Q处而不是P处C．测电笔在插座接地孔检测时，氖管会发光D．使用测电笔时，图乙的方法错误而图丙的方法正确2．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半3．中考体检时用到了身高测量仪。
小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。
滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。
下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大4．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；①再闭合S2，灯L1亮，灯L2不亮；①用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。
若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路5．如图所示，两个透明容器中密闭着等量的空气，左右两U形管内的液面相平，电阻丝的电阻R1=R2=R3。
小亮用图示装置进行实验，下列说法正确的是（）A．通过R1的电流和通过R2的电流大小相等B．通电后，左管的液面将会比右管的液面低C．电阻R1两端的电压和R2两端的电压相等D．此实验可探究电阻丝产生热量与电流是否有关6．如图所示，在“比较两个灯泡的亮暗”的活动中，闭合开关后，调节滑动变阻器，使图甲和图乙中白炽灯L1和L2发光，L1的规格为“2.5V 0.3 A”，L2的规格为“3.8V 0.3 A”。

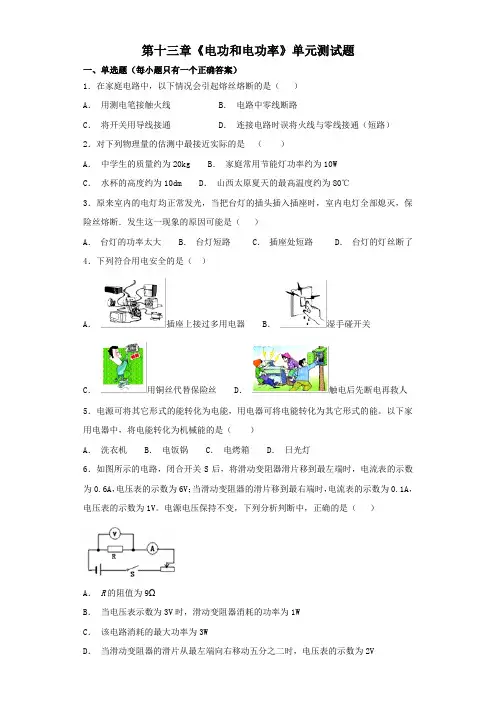

北师大版初中物理九年级全册第十三章《电功和电功率》单元测试题(解析版)
