第一章 飞机液压系统简介
飞机液压系统

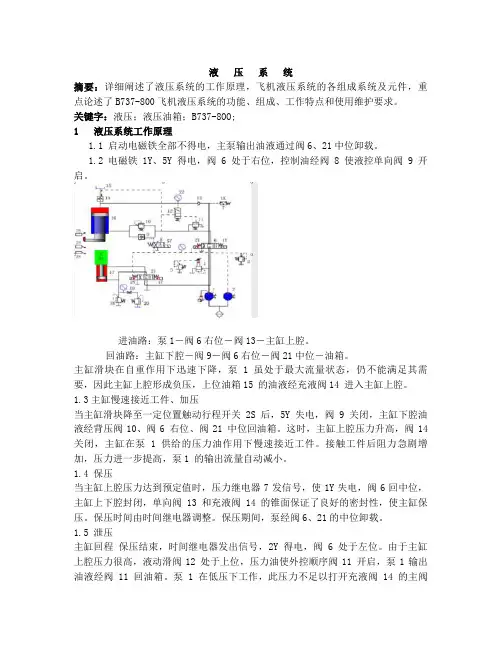

液压系统摘要:详细阐述了液压系统的工作原理,飞机液压系统的各组成系统及元件,重点论述了B737-800飞机液压系统的功能、组成、工作特点和使用维护要求。
关键字:液压;液压油箱;B737-8OO;1 液压系统工作原理1.1 启动电磁铁全部不得电,主泵输出油液通过阀6、21中位卸载。
1.2电磁铁1Y、5Y 得电,阀 6 处于右位,控制油经阀8 使液控单向阀9 开启。
进油路:泵1-阀6右位-阀13-主缸上腔。
回油路:主缸下腔-阀9-阀6右位-阀21中位-油箱。
主缸滑块在自重作用下迅速下降,泵 1 虽处于最大流量状态,仍不能满足其需要,因此主缸上腔形成负压,上位油箱15 的油液经充液阀14 进入主缸上腔。
1.3主缸慢速接近工件、加压当主缸滑块降至一定位置触动行程开关2S 后,5Y 失电,阀9 关闭,主缸下腔油液经背压阀10、阀6 右位、阀21 中位回油箱。
这时,主缸上腔压力升高,阀14 关闭,主缸在泵 1 供给的压力油作用下慢速接近工件。
接触工件后阻力急剧增加,压力进一步提高,泵1 的输出流量自动减小。
1.4 保压当主缸上腔压力达到预定值时,压力继电器7发信号,使1Y失电,阀6回中位,主缸上下腔封闭,单向阀13 和充液阀14 的锥面保证了良好的密封性,使主缸保压。
保压时间由时间继电器调整。
保压期间,泵经阀6、21的中位卸载。
1.5 泄压主缸回程保压结束,时间继电器发出信号,2Y 得电,阀 6 处于左位。
由于主缸上腔压力很高,液动滑阀12 处于上位,压力油使外控顺序阀11 开启,泵1输出油液经阀11 回油箱。
泵 1 在低压下工作,此压力不足以打开充液阀14 的主阀芯,而是先打开该阀的卸载阀芯,使主缸上腔油液经此卸载阀芯开口泄回上位油箱,压力逐渐降低。
当主缸上腔压力泄到一定值后,阀12 回到下位,阀11关闭,泵1 压力升高,阀14完全打开,此时进油路:泵1-阀6左位-阀9-主缸下腔。
回油路:主缸上腔-阀14-上位油箱15。

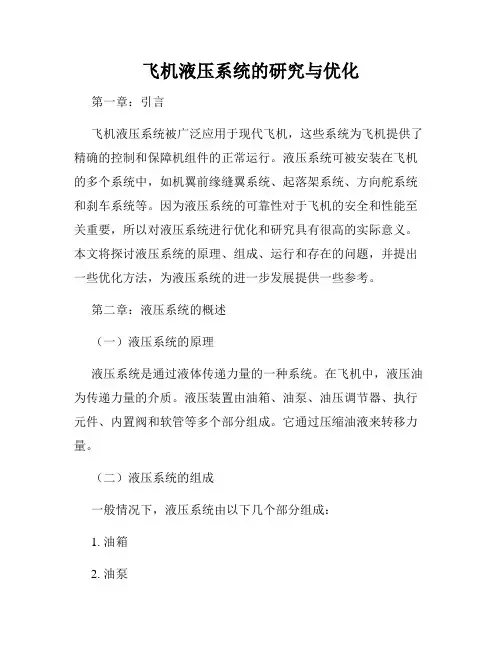

飞机液压系统的研究与优化

飞机液压系统的研究与优化第一章:引言飞机液压系统被广泛应用于现代飞机,这些系统为飞机提供了精确的控制和保障机组件的正常运行。
液压系统可被安装在飞机的多个系统中,如机翼前缘缝翼系统、起落架系统、方向舵系统和刹车系统等。
因为液压系统的可靠性对于飞机的安全和性能至关重要,所以对液压系统进行优化和研究具有很高的实际意义。
本文将探讨液压系统的原理、组成、运行和存在的问题,并提出一些优化方法,为液压系统的进一步发展提供一些参考。
第二章:液压系统的概述(一)液压系统的原理液压系统是通过液体传递力量的一种系统。
在飞机中,液压油为传递力量的介质。
液压装置由油箱、油泵、油压调节器、执行元件、内置阀和软管等多个部分组成。
它通过压缩油液来转移力量。
(二)液压系统的组成一般情况下,液压系统由以下几个部分组成:1. 油箱2. 油泵3. 油压调节器4. 执行元件5. 内置阀6. 软管(三)液压系统的运行液压系统主要通过油泵将油液从油箱中抽出,压缩油液并将其通过软管输送到液压缸或其它可执行元件。
在液压缸中,油液将力量转化成运动,并产生所需要的压力。
同时,油液也通过内置阀在目标点中形成反压力,并在回路中通过液压油箱返回。
整个过程中,油压调节器可调节系统中的压力,并保证系统的稳定性和精度。
(四)液压系统存在的问题在液压系统的运作中,出现泄漏或油压波动等问题时将严重影响其效率和正常运行。
这些问题可能导致飞机的安全性降低,因此需要制定适当的优化方案以改善液压系统的性能。
第三章:液压系统的优化方法(一)泄漏问题的解决液压系统中的泄漏问题是其长期存在的严重问题之一。
这一问题可以通过以下方法加以解决:1. 开发新的材料和密封技术,改善液压系统在不同温度和压力下的密封性能。
2. 采用更精密的加工工艺制造液压系统中的部件,减少部件之间的摩擦和磨损程度。
3. 实现对部件的完全检测和检修,及时检测和清除液压系统中的杂质。
(二)油动力部件的优化油动力部件在液压系统中具有重要的地位,它承载着机器的重量和扭矩,并能够将机器的速度、方向和位置控制在一定范围内。
飞机液压系统的工作原理

飞机液压系统的工作原理飞机作为一种现代化的交通工具,其复杂的机械结构与高度可靠的工作原理密不可分。
其中,液压系统作为飞机的重要组成部分,在飞行过程中起着至关重要的作用。
本文将介绍飞机液压系统的工作原理,以及其在飞机运行中的重要功能。
一、液压系统的基本原理液压系统是以液体(通常是油)作为传递动力的媒介,通过压力的传递来实现力的传递和驱动机械运动的系统。
飞机液压系统主要由液压油箱、液压泵、液压马达(执行器)、液压阀和液压缸等组成。
其工作原理可以简述如下:1. 液压泵通过搅拌动力源(电动机、发动机等)产生流体压力。
2. 压力油通过液压管路输送到需要驱动的执行器。
执行器可以是液压马达、液压缸等。
3. 液压马达接收压力油并转换为机械能,驱动相关设备,如起落架收放、飞翼操作等。
4. 液压阀控制油流的方向、流量和压力,确保系统的正常运行。
综上所述,液压系统通过液体的流动转换为机械能,实现对飞机各部件的控制和动力传递。
二、液压系统的应用液压系统在飞机中有广泛的应用,下面将以飞机的起落架系统和操纵系统为例,介绍其在飞机中的应用。
1. 起落架系统液压系统在飞机的起落架系统中起到了至关重要的作用。
当飞机降落时,起落架需要展开以供着陆,而在飞机起飞或者飞行过程中,起落架需要完全收回以减小飞行时的阻力。
起落架的收放由液压系统完成。
通过控制液压阀门,液压泵提供的流体压力驱动液压缸,使起落架系统在舱门的控制下展开或收回。
2. 操纵系统飞机的操纵系统是飞机飞行中至关重要的一环。
液压系统在飞机的操纵系统中发挥了重要作用。
飞机的副翼、方向舵等控制面的移动是由液压系统完成的。
通过液压泵提供的压力油,液压马达或液压缸能够驱动这些控制面的移动。
通过控制液压阀门的开关,飞行员能够精确控制飞机的姿态和航向。
三、液压系统的优势和挑战液压系统的使用在飞机中具有以下优势:1. 动力传递稳定可靠:液体的无压缩性能能够保证系统的动力传递稳定可靠。
2. 响应速度快:液压系统能够快速响应飞行员的指令,实现对机身的控制。
2飞机液压系统电子课件

第一节 飞机液压系统概述液压技术是一门古老而又新兴的学科,随 着技术的不断革新,近百年来有长足的进 展; 液压技术在航空工业领域有着不可替代的 地位,已成为现代飞机上的重要系统。
Email: zhangtiechun@ 01-01MENU一、液压传动基本概念液压传动基本原理液压传动是一种以液体为工作介质,利用液 体静压能来传递功、能,也称容积传动。
Email: zhangtiechun@ 01-02MENU二、液压系统的特点工作介质(液体)不可压缩,系统必 须密封; 系统稳定工作时,系统内压力取决于 负载; 系统的输出速度取决于流量Q ; 液压系统的功率N=P·QEmail: zhangtiechun@ 01-03 MENU三、液体压力的单位公制. 英制. 工程单位千克力/厘米2 磅/英寸2 kgf/cm 2 PSI 帕 Pa 毫米汞柱 标准大气压 mmHg atm1.014.23398067735.560.9678绝对压力、相对压力、真空度绝对压力 =相对压力+大气压力 真空度 =大气压力-绝对压力Email: zhangtiechun@ 01-04 MENU四、液压系统组成元件功能类型:动力元件:将机械能转换为液压能; 控制元件:控制系统工作状态;(方向、压力、流量)执行元件:将液压能转换为机械能; 附属元件:组成系统,提高效率,安全可靠。
分系统功能:液压源系统; 工作系统。
Email: zhangtiechun@ 01-05 MENU液 压 系 统 基 本 结 构 图工作系统 液压源系统 MENUEmail: zhangtiechun@ 01-06五、液压系统的优缺点优点:1. 2. 3. 4. 5. 6. 1. 2. 3.动作迅速、换向快; 重量轻、尺寸小; 运动平稳,不易受外界负载影响; 调速范围大,可实现无级调速; 功率放大系数大; 效率高。
液压元件结构复杂,工艺要求高; 信号传递速度慢; 管路连接复杂。
飞机液压系统知识点总结

飞机液压系统知识点总结1. 液压系统的基本原理液压系统是利用液体传递能量和控制动作的一种技术。
液压系统基本原理包括:(1)液体的压缩性低,传递压力能力强。
(2)液体能以较小的力推动大型机械,实现力的放大。
(3)液压系统具有顺滑、平稳的运动特性。
(4)液压系统能实现远距离传递力和能量。
2. 飞机液压系统的作用飞机液压系统作用于飞机的起落架、方向舵、高度舵、襟翼、襟翼阻尼器、前飞翼左/右旋转缸和涡轮喷气发动机活门等部件。
飞机液压系统的主要作用包括:(1)起落架的放出与收回。
(2)方向舵和高度舵的操作。
(3)襟翼的调整。
(4)发动机的活门控制。
(5)飞机制动系统的操作。
(6)辅助操作功能,如供油。
3. 飞机液压系统的组成飞机液压系统主要由液压源、液压站、传动装置和控制装置组成。
具体包括:(1)液压源:通常是由飞机上的涡轮喷气发动机提供动力,通过液压泵将动力转化成液压能量。
(2)液压站:制造、贮存并保持液压油的压力。
(3)传动装置:将压缩液压油的能量传递给飞机上需要进行动力操作的部件。
(4)控制装置:控制液压系统的开关、阀门和流量。
4. 飞机液压系统的分类根据液压系统的工作原理和液压泵的类型,飞机液压系统可以分为恒压系统和恒流系统。
(1)恒压系统:通过可调节的泵开关来维持恒定的液压油压力。
(2)恒流系统:通过可调节的泵转速以及不同大小的油液传动维持恒定的流量。
5. 飞机液压系统的优势飞机液压系统具有多种优势,如:(1)系统简单:液压系统可以实现复杂的动力操作,且不需要长时间的运转和停止。
(2)高效能:液压系统的运动非常迅速,能够实现高速和高动力的操作。
(3)负载能力:液压系统可以带动重型和大型设备进行操作,承载能力强。
(4)调控稳定:液压系统能够实现迅速的动作,同时能保持对动作的准确控制。
6. 飞机液压系统的故障与维护飞机液压系统的故障通常包括液压泄漏、液压油温升高、液压泵失效等问题。
为了确保飞机的安全飞行,对液压系统进行定期检查和维护至关重要。
飞机液压系统

英国:雷氏秒 法国:巴氏度
t1 与相同条件下蒸馏水所需时间 t2(约 50~52s) 之比,得恩氏粘度
3、抗燃性指标--闪点:油液产生足够的蒸气,遇明火时闪光,此时 温度称为闪点,闪点高,抗燃性性好。
4、化学稳定性:抗氧化能力、抗污染能力(颗粒、水、空气、胶质)
(三) 油液使用注意事项:
液压 系统故 障有相 当一部 分与油 液污染 有关

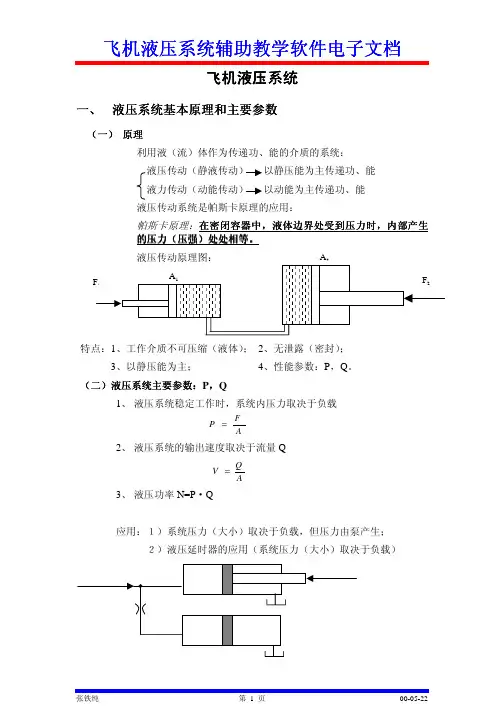

飞机液压系统辅助教学软件电子文档
飞机液压系统
一、 液压系统基本原理和主要参数
(一) 原理
利用液(流)体作为传递功、能的介质的系统:
液压传动(静液传动) 以静压能为主传递功、能
液力传动(动能传动) 以动能为主传递功、能
液压传动系统是帕斯卡原理的应用:
帕斯卡原理:在密闭容器中,液体边界处受到压力时,内部产生 的压力(压强)处处相等。
液压传动原理图:
A2
F1
A1
F2
特点:1、工作介质不可压缩(液体); 2、无泄露(密封);
3、以静压能为主;
4、性能参数:P,Q。
(二)液压系统主要参数:P,Q
1、 液压系统稳定工作时,系统内压力取决于负载
P= F A
2、 液压系统的输出速度取决于流量 Q
V =Q A
3、 液压功率 N=P·Q
应用:1)系统压力(大小力(大小)取决于负载)
工作原理:依靠轮齿的啮合形成变化的容积,啮合点将高压区和吸
油区分开。
Q
性能曲线:(压力--流量特性曲线)
P
定量泵供压系统限压方法: 安全回路----用安全阀限制供压的最高压力。 卸荷回路----使泵处于消耗功率最小的卸荷状态。
A、 定量泵---安全阀回路
Pmax PS
飞机液压系统

液压系统王志海(南昌航空大学航空制造工程学院 08032128)摘要:详细阐述了液压系统的工作原理,飞机液压系统的各组成系统及元件,重点论述了B737-800飞机液压系统的功能、组成、工作特点和使用维护要求。
关键字:液压;液压油箱;B737-8OO;引言:近年来,我国的工程机械取得了蓬勃的发展,其中,液压传动技术起到了至关重要的作用。
而且,随着液压传动技术的快速发展和广泛应用,它已成为下业机械、下程建筑机械等行业小可缺少的重要技术。
飞机的液压系统在各类机械的液压系统中是最先进的,技术要求也要比其他的机械类要高的多。
所以液压系统的技术发展对飞机的性能的提升起着重要的作用。
一液压系统工作原理1) 启动电磁铁全部不得电,主泵输出油液通过阀6、21中位卸载。
2) 主缸快速下行3) 电磁铁1Y、5Y 得电,阀6 处于右位,控制油经阀8 使液控单向阀9 开启。
进油路:泵1-阀6右位-阀13-主缸上腔。
回油路:主缸下腔-阀9-阀6右位-阀21中位-油箱。
主缸滑块在自重作用下迅速下降,泵 1 虽处于最大流量状态,仍不能满足其需要,因此主缸上腔形成负压,上位油箱15 的油液经充液阀14 进入主缸上腔。
3) 主缸慢速接近工件、加压当主缸滑块降至一定位置触动行程开关2S 后,5Y 失电,阀9 关闭,主缸下腔油液经背压阀10、阀6 右位、阀21 中位回油箱。
这时,主缸上腔压力升高,阀14 关闭,主缸在泵1 供给的压力油作用下慢速接近工件。
接触工件后阻力急剧增加,压力进一步提高,泵1 的输出流量自动减小。
4) 保压当主缸上腔压力达到预定值时,压力继电器7发信号,使1Y失电,阀6回中位,主缸上下腔封闭,单向阀13 和充液阀14 的锥面保证了良好的密封性,使主缸保压。
保压时间由时间继电器调整。
保压期间,泵经阀6、21的中位卸载。
5) 泄压,主缸回程保压结束,时间继电器发出信号,2Y 得电,阀6 处于左位。
由于主缸上腔压力很高,液动滑阀12 处于上位,压力油使外控顺序阀11开启,泵1输出油液经阀11 回油箱。
飞机液压系统

液压系统采用的油泵为容积泵,依靠密封容积 的变化工作。
➢液压泵类型
➢ 定量泵:齿轮泵等 ➢ 变量泵:柱塞泵等
一、液压泵工作原理
配油装置
工作腔
油箱
大气压力
油箱压力
引气增压
吸 油 管
液压泵是容积泵,利用工作腔 容积的变化进行吸油和压油过 程!
回油管
吸油
P
油箱
吸
油箱压力
油
管
回油管
P
油箱
吸
➢ 液压系统是利用液压油来润滑的,所以液 压油必须有良好的润滑性。
4、防火特性
➢闪点
当油液产生足够量的蒸汽而遇火苗时刹时点燃(或 闪出火光),但不能维持燃烧,此时的温度称为闪点。 液压油要求有高闪点,这是因为高闪点表明有好的 防燃性和在正常温度下有低的蒸发度。
➢燃点
当油液产生足够的蒸汽而遇到火花或火苗时,能点燃 而持续燃烧起来,此时的油液温度称为燃点。液压 油要求有高燃点。
➢ 齿轮不断旋转,油液 便不断地吸入和排出。
啮合点
啮合点
啮合点位置随齿轮 旋转而改变,因此 齿轮泵的优点是:
对油液污染不敏感!
Q
额定流量
(在期望的 容积效率下)
0
理论曲线Q =6.66Zm2bn
实际曲线
η Q =6.66Zm2bn
磨损油泵的 特性曲线
额定压力
P
流量脉动
➢瞬时流量:
液压泵每一瞬间排出油液的体积。
吸油腔
随着齿轮的旋转 ,吸油腔容积逐 渐增大!
齿轮按图示方向旋转
➢ 吸油过程
在吸油腔中的啮合齿逐 渐退出啮合,吸油腔容 积增大,形成部分真空, 油箱中的油液在油箱内 压力作用下,克服吸油 管阻力被吸进来,并随 轮齿转动;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
§1-1-3 工作介质, §1-1-4 动力装置——液压泵
液压系统中的工作介质: 要求:黏度适中,润滑性好,化学性质稳定,不易燃,不易爆,对人体无 害,无腐蚀性。 作用:传递液压功率;润滑、散热、防锈;
§1-1-4 动力装置——液压泵—输出液压能
一、工作原理及分类 工作原理——容积式液压泵,利用容积的变化进行吸油和压油的动作,完 成能量的转换。 示意图: 1—偏心轮,由发动机或电动机带动旋转 2—柱塞,作往复运动 3—弹簧,将柱塞压紧在偏心轮上 4—密封工作腔,变大时可产生真空 5—单向阀,使油箱中的油吸入工作腔 6—单向阀,将油压向系统 机械能→液压能
§1-1-2 液压系统组成
液压系统的组成——可按不同方式分类
1.按液压元件的功能划分: ① 动力元件—液压泵,其作用是将电动机或发动机产生的机械能转换液压能 ② 执行元件—将液压能转换为机械能。包括液压动作筒和液压马达; ③ 控制调节元件—各种阀。调节液体的压力、流量和方向; ④ 辅助元件—除上述三项组成元件之外的其它元件都称辅助元件,包括油箱、 油滤、散热器、蓄压器及导管、接头和密封件等。
① 防止系统过载—安全阀:这种阀在正常工作状态下处于常闭状态。当系统
② 保持系统压力恒定— 定压阀(一般就称溢流阀):常在定量泵液压系统中
和节流阀配合使用,调节进入液压系统的流量,以保持供压系统的压力基 本稳定。
§1-2-3 流量控制阀
基本原理:靠改变阀的流通面积大小来调节流量,以控制执行机构的速度 定量阀:
目
录
第一章 液压系统 第二章 起落架系统 第三章 除冰系统 第四章 舱内环境控制系统 第五章 电力系统
第六章 高压气体系统、发动机启动
第七章 紧急系统、防火系统 本章内容:
§1-1 概述 §1-2 液压控制元件
第一章 飞机液压系统
§1-1 概 述
液、气压机械:属于流体动力机械 应用:用作飞机操纵执行机构的动力,如:起落架收放、刹车、操纵面等 优点:重量轻,动作平稳可靠,易于维护;效率高。
§1-1-5 液压能→机械能的执行部件 分类:旋转运动型—液压马达; 往复运动型—往复直线运动型:作动筒 往复摇摆运动型:摆动缸 作动筒构造:筒体1、活塞2、活塞杠3、端盖4、密封5、进出管道6 工作原理: 当筒体固定时,若筒左腔输入工作液体,液体压力升高到足以克服外界负载 时,活塞就开始向右运动。若连续不断地供给液体,则活塞以一定的速度连 续运动。 由此可知,作动筒工作的物理本质在于: 利用液体压力来克服负载(包括磨擦力),利用液体流量维持运动速度。 所以,输入作动筒的液体压力和流量,就是作动筒的输入参数;即液压功率。 作动筒的输出压力和速度(或位移)是其输出参数,为机械功率。
§1-2-1 方向控制元件 单向阀 功用:使油液只能单向流动; 原理:在流通方向上阻力小,在反方向上 将油液彻底阻断(即密封性好) 分类:钢球式、锥阀式 组成:阀芯(钢珠或锥体)、弹簧、阀体
§1-2 液压控制元件
§1-2-2 压力控制阀 分类:溢流阀、减压阀、卸荷阀。 溢流阀 功用:调节或限制油液压力; 原理:靠溢出一定的压力油来保证液压系统压力的稳定,并防止过载。 即利用油液压力和预定弹簧压力相平衡的原理来工作的。 组成:阀体1、阀芯2、弹簧3、调压螺钉4 工作过程:
2.按子系统功能划分:
可分为两大部分: (1)液压源系统 液压源包括液压泵、油箱、油滤系统、冷却系统、压力调节系统及蓄能器 等。在结构上有分离式与柜式两种,飞机液压源系统多为分离式; (2)工作系统(或液压操作系统、用压系统) 指用液压能实现工作任务的系统。利用执行元件和控制调节元件进行适当 组合,即可产生各种形式的运动或不同顺序的运动。例如飞机起落架收放 系统,液压刹车系统等。
§1-1-1 液压传动原理
图1-1 液压系统示意图
液压系统传动原理结论: (1)液压传动是以液体作为传递能量的介质,而且必须在封闭的容器内进行。 (2)为克服负载必须给油液施加足够大的压力,负载愈大所需压力亦愈大。这 是液压传动中的一个基本原理—压力取决于负载 (3)要完成一定的传动动作,仅利用油液传力是不够的,还必须使油液不断地 向执行机构运动方向流动,单位时间内流入作动筒的油液的体积称为流量, 流量愈大活塞伸出的运动速度愈大。这又是液压传动中的一个重要规律—输 出速度取决于流量。 (4)代表液压传动性能的主要参数是压力P和流量Q。 (5)液压传动的液压功率等于压力P和流量Q的乘积,即 液压功率=P×Q
阀芯在弹簧力作用下压在阀口上,阀呈关闭 状态。压力油通过直径d的孔作用在阀芯上, 当油压对阀芯的作用力大于弹簧的预紧力时,
阀开启,高压油便从阀出口溢回油箱。调节
调压螺钉,可以改变弹簧的预紧力,从而改 变溢流阀的开启压力。
§1-2 液压控制元件
应用: 压力超过正常最大压力时,安全阀打开,溢流多余流量,防止过载。
液压系统:以液体为工作介质,利用液体的静压能来完成传动功能,又称 为容积式传动。 基本工作原理——液体的不可压缩性 巴斯加原理:在一个密封的充满液体的容器中,如果对液体的任何一部分 施加压力,液体将把这个压力不变地传到整个容器的任一点。 公式:液体产生的作用力(液压功率)=压力P×流量Q 液压传动特点: ① 在密封容器中长距离传递力; ② 通过改变活塞面积,可以改变力的大小。面积↑→压力↑ 液压系统示意图:
即:机械能→液压能
§1-1-4 动力装置——柱塞泵
三、柱塞泵
分类:轴向式、径向式 轴向式——以斜盘式为例(还有摆缸式) 构造: 5~9个柱塞,紧压在斜盘上;配油盘,上有油槽; 原理:缸体旋转时,柱塞作圆周运动和轴向往复运动,吸油、压油;改变 斜盘倾角θ→柱塞行程改变→泵的排量改变→流量改变。 结论:柱塞泵靠柱塞在缸体内作往复运动而完成吸油和压油动作;液压能 的大小、方向由θ控制。 能量转换的条件:θ≠0
§1-1-4 动力装置——齿轮泵
液压泵的分类: 按结构分: ① 柱塞式—一般为变量泵(流量可调),适用于高压系统(70300kgf/cm2) ② 齿轮式—其流量不可调,叫定量泵,用于低压系统; ③ 叶片式、螺杆式—少用
一、齿轮泵——主要为外啮合式
结构:I—主动轮;II—从动轮;相互啮合。 工作原理: 齿轮I旋转时,在齿轮脱开处,下腔(吸油腔)容积增大,形成部分真空, 将油箱中的油吸入,并随齿轮转动。 当油进入上腔(压油腔)时,密封腔 容积缩小,将油压出。 结论:齿轮不断旋转,使油液不断被 吸入和压出。
功能:每次动作只允许通过一定容积的油液后就自动堵死油路。
应用:属于液压保险器,作为管道损坏故障的自动隔离阀,装在进入刹车 筒前的油路上。
本章复习题 1。液压系统的功能;作用力公式; 2。液压系统传动原理(5个结论);
3。液压系统的组成及各部分作用(按组成元件分类);
4。工作介质作用; 5。液压泵的作用及基本原理; 6。柱塞泵的构造及工作原理,机械能转换为液压能的条件; 7。作动筒的作用,其输入量和输出量分别是什么? 8。液压控制元件(阀)的分类和作用。
• 应用:
舵面的操纵、起落架、 襟翼和减速板的收放、 发动机尾喷口、进气 锥、燃油泵的操纵等
§1-2 液压控制元件
液压控制元件:又称控制阀 作用:控制油液的流动方向、压力、流量 分类: (1)方向控制元件——控制系统中液体流动的方向和通、断; (2)压力控制元件——调节或限制油液的压力; (3)流量控制元件——调节流量。 各类控制阀的共性: (1)所有阀都由阀体、阀芯和操纵机构(手动的/机械的/电磁的/液动的) 等三部分组成; (2)都是通过改变通道面积或改变通道阻力来实现控制和调节作用的。
