CAD向ArcGIS的数据转换以及数据修补
CAD向ArcGIS的数据转换以及数据修补一、ArcGIS与CAD数据交换原理1、ArcGIS数据特点ARCGIS 作为国内目前使用最为广泛的GIS 软件之一，其数据存储方式主要有：Geodatabase、coverage 和shapefile三种。
Geodatabase 是DBMS 中的一个空间数据库，它包含了矢量数据、栅格数据、表以及其它GIS 对象，是建立在简单要素模型基础之上的；coverage 是一种矢量格式文件的要素类的集合，把几何和空间拓扑关系存储在二进制文件中，属性数据则被存放在INFO 表或RDBMS 中；Shapefile 也是一种矢量格式文件，一般是由主文件（.shp），索引文件(.shx)和DBASE(.dbf)文件组成，分别用于存储空间、属性和两者的空间关系，由于shapefile 文件不存储拓扑信息，所以在显示和访问效率上相对于coverage 要快许多，是ARCGIS 数据一种比较通用的数据交换的格式。
用于与其他软件进行数据交换的公开的共享数据格式，是一种开放式矢量数据格式。
DXF 数据通常是以ASCII 码文件保存，用户可以通过直接读取这种数据文件，从而实现CAD 数据与其他软件之间的格式转换。
2、CAD 数据特点CAD 以强大的图形绘制和编辑功能闻名全球，DWG 和DXF 是AutoCAD 常用的2 种数据格式，主要用于描述地理实体的空间位置和几何形状，将点、线、面以及颜色、线性等属性以二进制文件存储；用户可以根据自己的需要用使用特定的线型、字体和颜色等形式表达地理实体的信息。
同时DXF 格式也是CAD 由于AutoCAD强大的绘图功能和处理矢量图形的能力，因此在数字地形图的生产中，大部分成果为Auto-CAD的格式。
数字化成果的转化是地理信息系统获取基础空间数据的主要途径之一，为了充分利用现有的数字化成果，AutoCAD数据与GIS数据的转换成了Geodata-Base必须面对并解决的一大问题。
3、CAD数据与GIS数据的区别CAD数据是用来表示物体的位置形态、大小、分布等各方面信息的，是对现实世界中存在的具有定位意义的事物和现象进行的定量描述，因此，CAD数据间的拓扑关系较为简单。
GIS数据主要是由点、线和面组成的，它的基本要素点、线、面和体之间具有邻接、关联和包含的拓扑关系。
这种关系从总体方面反映了空间实体间的结构关系，对地理信息的数据处理和地理信息的空间与网络分析有着重要意义。
CAD数据包含有几何信息与非几何信息，几何信息常用实体定义的图形数据表示，每种类型实体数据的结构长度不等，数据结构复杂。
GIS数据结构要比CAD数据结构简单，图形分为2种类型：矢量图和栅格图。
矢量图中不仅包含了几何信息，也包含图形的属性。
栅格数据结构是由像元组成的网格，每一个像元都有一个特征值。
CAD数据只要求存储一个个图元，并不关心图元间的关系，因此并不强求面向实体的结构。
GIS数据是以实体为单元存储的点、线、面之间有联系。
在此基础上能够构成实体之间拓扑结构的空间数据库，能够方便的与属性库连接，是地理现状的提炼，符合现状。
4、CAD数据到GIS数据转换存在的问题从数据结构角度看，由于CAD 中的数据结构与ARCGIS中的的数据结构存在着较大的差异；虽然ARCGIS 软件能够接受CAD 数据，但是在图形的转换中无论是图形数据还是属性数据，总是存在一些数据损失的问题：（1）地理要素的损失和变形由于CAD 主要侧重于对地理实体的空间几何信息的描述，而GIS 主要侧重于对地理实体的空间信息与属性信息的的表达。
因此，CAD 图形向GIS 转换时，会导致着要素的某些几何属性如线型、颜色以及符号的丢失，或者无法正常显示的问题；同时也存在一些弧线要素的变形，通常就是采用内插点的方式将弧线转成折线。
（2）属性信息的丢失CAD 中图形属性信息转入到ARCGIS中，许多CAD 的扩展属性信息就会出现丢失的现象；同时，由于CAD 的属性信息有的本来就存在着不充分等问题，从而就导致转换后的属性信息不足，这就需要在属性表中对地理要素的进行手工追加相关属性信息。
（3）数据存储的冗余在CAD 图形存在着有些线状地物上的点太多或者分多段存储、重复画线等问题，在CAD 中并不影响图形的显示以及输出；但是，一旦进入到ARCGIS 中这些分段存储的线状地物就会占用多条存储记录，无形之中就会加大数据的存储量，从而造成数据的冗余。
5、数据的转换方法利用ArcGIS 实现数据转换（1）利用ArcToolBox 工具ARCGIS 中的ARCTOOLBOX 模块自带了数据转换工具，可以快速实现COVERAGE、CAD、Shapfile、GEO-DATABASE 等数据格式的转换。
CAD 向Shapfile 转换的实现，依次打开Toolbox\Conversion tools\to Shapfile\ FeatureClass To Shapefile(multiple),选择需要转换的CAD 文件和输出路径，点击OK 就可以实现数据的转换。
在ARCGIS 应用中通常是先将CAD 格式的数据转换为GEODATABASE 数据，然后再按照数据模型的定义对要素类进行组织合并、定义域、子类型、关系、几何网络规则，再导出Shapfile 文件。
（2）利用ArcMap在ARCGIS 中ARCMAP 也是可以实现CAD 数据的读取和转换。
在资源列表窗口，选择需要转换的要素，右键选择Data\Export Data，在对话框中默认的是Shapfile 格式，也可以选择GEODATABASE 和SDE 格式，按下确定就是转换成（.shp）格式的文件了。
总之，ARCGIS 的这两种数据转化方式可以较快的实现数据格式之间的转换，但是这两种数据转换方式存在着效率低、不能实现数据的批量转换，只适合数据量较小的情况下采用。
（3）利用FMEFME 是加拿大Safe Software 公司推出的空间转换处理系统，可以用于读写存储以及转换各种空间按数据，是一种与GIS 格式无关的空间ETL 工具，该系统通过“语义转换”实现在数据转换过程中重新构造数据的功能，以实现数据格式之间的转换。
其转换方式分为两种：（1）采用FME UniversalTranslator 自动转换；（2）采用FME Workbench 自定义数据转换。
采用第一种方法用户可以采用FME 自带的映射文件产生模板，这种方法比较简单、快捷，但不能够满足有特定需要的用户根据工程的需要自行修改需要转出的数据，主要用于对数据需求相对较少的情况；第二种方法在Workbench 界面中用户根据自己的工程的具体需要自行定义映射文件，这个过程就是用户将文件的需要的图层数据、要素、属性与目标格式的图层数据、要素、属性之间的一一对应，从而实现图形和属性信息的转换。
二、软件和数据介绍1、软件ArcGIS10.1或者ArcGIS10.2、AutoCAD2007、FME2、数据大埔县高坡出让地块的AutoCAD 图形(.dwg)、大埔县高坡出让地块的（.shp）文件、大埔县高坡出让地块的（.gdb）文件三、具体案例本文就大埔县河头总图（.dwg）转换为ARCGIS 的(.shp)格式为例说明转换，然后就将（.shp）导入到（.gdb）文件，在根据CAD图和（.shp）数据对最终的成果（.gdb）进行检查和修补。
（一）转换前的数据处理CAD与GIS两者的数据结构完全不同，虽然许多GIS软件也能接受AutoCAD 数据(.dwg)和(.dxf)但是，在实际的转换过程中，由于各方面的原因，转换后都或多或少存在着问题，如：要素丢失，要素变形，数据冗余，属性信息不足等。
因此我们应对转换以前的CAD图形数据作一定的处理。
（1）数据分层空间数据的分层组织主要有2种方法：按专题分层、这种分层的主要思路是每层对应一个地图专题，同一层上的信息服务于某一个特定的目的和用途。
比如自然资源研究层一般包括河床地质、土地利用、土地类型、排水管道、海平面高度及运输工具等；城市规划层则包括街道、公交路线、交通工具、电力电讯、给排水、文化教育、金融保险等。
这样的分层方法便于制作专题地图按照地物实体类别分层，这种分层方法以有关的图示和要素分类代码为基础，每层对应地图要素分类中的一个大类，本次试验即采用这种分层方式。
我国现行51B500,1B1000,1B2000地形图要素的分类与代码6将地形实体分为9大类：测量控制点、居民地和垣栅、工矿建筑及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌与土质、植被等，并对每一大类中所包含的地图实体作了详细的规定。
这种分层方法便于编码处理和数据的管理，数字化成图系统可以将其作为分层的依据，不过无论采用那种分层方式，都需要在与地图实体对应的图层之外添加一些辅助层，用于存放辅助信息，比如注记、各种辅助线划等。
本次根据实际地形情况对地形要素进行了仔细的分层，分成情况如下图所示：（2）属性数据库设计根据GIS 数据库的要求对数据进行属性数据库设计，上图即为构建的数据库所包含的图层，根据需要而定。
（3）要素分类编码基础地形数据编码的设计也是在GIS 中实现基础空间信息共享的基础。
在进行基础地形数据编码设计时，必须遵循几个原则：符合国家行业标准，操作方便，具可扩充性。
用户可根据不同需求，定制专题显示及输出。
在5GB /T14804-93 1B500、1B1 000、1B2 000地形图要素分类与代码6( 1994-08-01)地理要素分类的基础上，加入构成地理要素实体的分类与特征属性，在国标中不满4位的用0补齐。
其结构为：地形要素分类码(4位数) +地形要素实体代码(2位数) ，采用6位数编码，能够较好地满足GIS 应用需求。
其中地形要素分类码采用5GB14804-936的4位数字编码，地形要素实体代码采用2位数字，其构成为实体分类码(1位) +实体特征码(1位)。
如一般房屋:：( 211050 )2110 (地形要素分类码) + 5 (实体分类码) + 0 (实体特征码)。
实体分类码主要用于区别图形实体的类型和主次结构上，如点、线和面，主结构线和辅结构线。
实体特征码主要用于区分实体符号化的图形特征，如实线、点线等。
实体特征编码:根据对实体的逻辑划分编码为点(1)、线(3)、面(5)、注记(9)。
（4）建立图形元素符号库AutoCAD中的图形元素符号库分为2种：独立元素符号库、线型符号库。
独立元素符号库：地形图中的点状符号如路灯、消防栓、独立树等，在地形图上都是以块的形式存在的，它们具有各自的块名。
转入到GIS之后以点表示，以不同的编码区分不同的地物类型。
CAD到ESRIGIS软件的转换
CAD到ESRI GIS软件的转换!!![推荐]CAD和GIS的使用是不同的，然而需要在不同的环境中共享和重用数据是重要的。
CAD文件作为GIS数据集合中的一个重要来源，本文将就CAD到ESRI GIS软件的转换介绍一些相关的工具和方法。
定义首先来看看相关的数据类型说明。
CAD文件常见的CAD文件有AutoCAD?的线画文件(.dwg)，MicroStation?的设计文件(.dgn)，Autodesk的线画交换格式(DXF)，对于一个MicroStation文件这个文件扩展名是可变的。
CAD文件是由诸如颜色、线型、线宽、符号等静态图形特征组织后的图层集合，其图层并没有象GIS中的图层那样组织严密，实体/元素都包含在一个单一的文件中，属性数据的主要描述依*图层和注记。
不同的CAD软件版本对不同版本的文件格式有各自的实现（例如AutoCAD 13v,14v,2000v的线画是彼此不同的），这意味着你在进行数据处理时需要注意相关的版本。
DXF文件通常是作为一个ASCII文件，，也可以存为一个二进制文件方式。
CAD文件除了存储静态的图形数据，也可以通过编码对应属性的方式来存储属性数据。
在AutoCAD和Microstation中提供了方法用来操作CAD对象上的相关属性数据，这些方法中通常都有相关的标准，但有少量是用户自定义的模式，ESRI 软件对这些自定义的属性模式的访问是有限制的。
CoveragesCoverages是一种矢量文件格式，几何和空间拓扑关系存储在二进制文件中，与之相关的属性数据则被存放在INFO表或RDBMS中（PC ArcInfo存储在DBF表中）。
Coverages是对要素类组织后（feature class）的集合,每个要素类都是一些点，线（arcs），面或者annotation(文本)的集合，用于描述地理要素的Coverage 要素类包括point,node,route system,section,polygon和region。

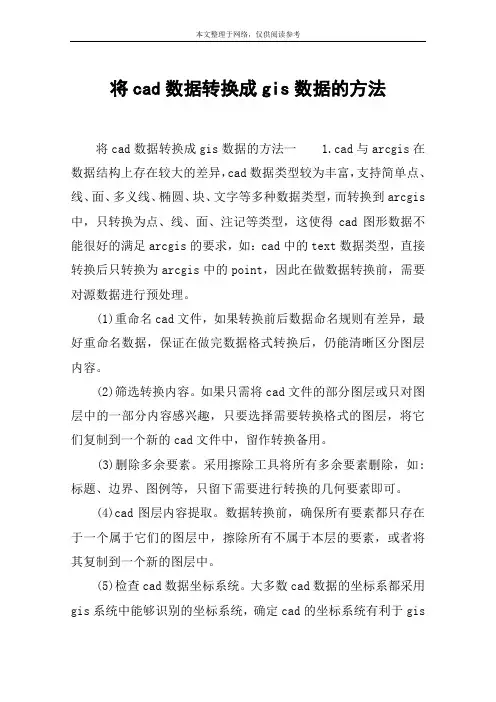

将cad数据转换成gis数据的方法
将cad数据转换成gis数据的方法将cad数据转换成gis数据的方法一 1.cad与arcgis在数据结构上存在较大的差异，cad数据类型较为丰富，支持简单点、线、面、多义线、椭圆、块、文字等多种数据类型，而转换到arcgis 中，只转换为点、线、面、注记等类型，这使得cad图形数据不能很好的满足arcgis的要求，如：cad中的text数据类型，直接转换后只转换为arcgis中的point，因此在做数据转换前，需要对源数据进行预处理。
(1)重命名cad文件，如果转换前后数据命名规则有差异，最好重命名数据，保证在做完数据格式转换后，仍能清晰区分图层内容。
(2)筛选转换内容。
如果只需将cad文件的部分图层或只对图层中的一部分内容感兴趣，只要选择需要转换格式的图层，将它们复制到一个新的cad文件中，留作转换备用。
(3)删除多余要素。
采用擦除工具将所有多余要素删除，如:标题、边界、图例等，只留下需要进行转换的几何要素即可。
(4)cad图层内容提取。
数据转换前，确保所有要素都只存在于一个属于它们的图层中，擦除所有不属于本层的要素，或者将其复制到一个新的图层中。
(5)检查cad数据坐标系统。
大多数cad数据的坐标系都采用gis系统中能够识别的坐标系统，确定cad的坐标系统有利于gis坐标系统的确定级转换后坐标系统的处理。
为减少数据格式转换后大量的后续数据处理工作，数据转换前的工作非常必要，能够使转换后的问题尽量减少，不会出现重大错误，又能保证数据转换的精度。
2.arcgis软件的arctoolbox工具箱中有2个数据格式转换工具，分别是conversion tools 和data interoperability tools，其中，conversion tools有直接转换为 geodatabase格式的工具(feature class to featureclass)，采用该工具进行格式转换时，原始数据只能是要素类(feature class)，也可以在要素类上直接单击右键，选择export 转换，这种方法比较简单，能够直接调用工具箱中的feature class to feature class 工具，只需要注意当转换出的数据为geodatabase格式时，数据的输出目标位置为数据库;当转出的数据位shapefile格式时，数据输出的目标位置为文件夹。
CAD格式数据转ArcGIS格式数据
在工程设计领域AutoCAD的dwg格式数据被广泛应用的一种数据格式，随着GIS的快速发展，GIS技术在工程设计领域也有了非常广泛的应用，主要的应用方向有工程数据管理，文档管理，成果展示，专题分析，等。
1.CAD格式数据转ArcGIS格式数据虽然ArcGIS可以直接读取CAD数据，但是，由于CAD与ArcGIS的数据管理模型不同，所以如果需要使用CAD数据进行地理处理的时候，还是建议把CAD 数据转入到Geodatabase中然后再进行应用，有一个比较简单和有效的方法是，在CAD中把专题数据层单独提取出来，比如，把河流，或者道路层，单独提取成一个文件，可以先把CAD中把非河流层关闭，然后使用wblock命令把河流层单独写出来，这样有一个好处就是可以防止河流层上有其他层的数据，方便于你做数据检查，完成以后就可以在ArcGIS中把河流层导入到ArcGIS的Geodatabase 中了。
具体操作如下图所示：在ArcCatalog中，打开CAD工程文件，选择相应的要素类型，右键导出到地理数据库中。
在弹出的窗体中，输入要导入地理数据库的位置和名称即可。
2. 定义投影导入到Geodatabas中的数据，这个时候虽然坐标信息显示的和CAD是一样的，但是还没有地理参考信息，如果要想把这个数据展现在地理环境中，这个时候就需要对它进行投影的定义。
首先在CAD的图框上查找相关的地理和投影坐标信息，一般在左下角会有投影坐标信息，比如北京1954坐标，图框的格网线附近还会有相应的分带，带号信息，找到这些信息以后，就可以进行投影定义了，选择，工具箱->数据管理工具->投影与变换->定义投影在弹出的窗体中，输入要导入地理数据库的位置和名称即可。
3.投影转换ArcGIS也提供了投影转换的工具，矢量数据的投影转换使用，工具箱->数据管理工具->投影和变换->要素->投影工具例如要把北京1954转为WGS84，在ArcGIS中北京1954转WGS84一共提供了6种可选的参数，每种参数的意思如下：Beijing_1954_To_WGS_1984_1 15918 China - Orduz basin 鄂尔多斯盆地Beijing_1954_To_WGS_1984_2 15919 China - offshore Yellow Sea 黄海海域Beijing_1954_To_WGS_1984_3 15920 China - offshore South China Sea - Pearl River basin 南海海域-珠江口Beijing_1954_To_WGS_1984_4 15921 China - south and west Tarim basin 塔里木盆地Beijing_1954_To_WGS_1984_5 15935 China - Bei Bu Basin 北部湾Beijing_1954_To_WGS_1984_6 15936 China - Orduz basin 鄂尔多斯盆地其中1、4、6是3参数转换，2、3、5是7参数转换这些应该是概略参数，不是很准，准确的参数是保密的，请咨询当地测绘部门。

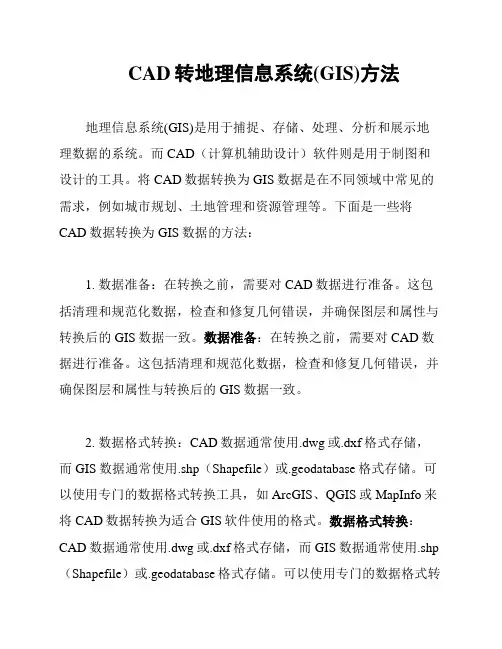

CAD转地理信息系统(GIS)方法
CAD转地理信息系统(GIS)方法地理信息系统(GIS)是用于捕捉、存储、处理、分析和展示地理数据的系统。
而CAD（计算机辅助设计）软件则是用于制图和设计的工具。
将CAD数据转换为GIS数据是在不同领域中常见的需求，例如城市规划、土地管理和资源管理等。
下面是一些将CAD数据转换为GIS数据的方法：1. 数据准备：在转换之前，需要对CAD数据进行准备。
这包括清理和规范化数据，检查和修复几何错误，并确保图层和属性与转换后的GIS数据一致。
数据准备：在转换之前，需要对CAD数据进行准备。
这包括清理和规范化数据，检查和修复几何错误，并确保图层和属性与转换后的GIS数据一致。
2. 数据格式转换：CAD数据通常使用.dwg或.dxf格式存储，而GIS数据通常使用.shp（Shapefile）或.geodatabase格式存储。
可以使用专门的数据格式转换工具，如ArcGIS、QGIS或MapInfo来将CAD数据转换为适合GIS软件使用的格式。
数据格式转换：CAD数据通常使用.dwg或.dxf格式存储，而GIS数据通常使用.shp （Shapefile）或.geodatabase格式存储。
可以使用专门的数据格式转换工具，如ArcGIS、QGIS或MapInfo来将CAD数据转换为适合GIS软件使用的格式。
3. 坐标转换：CAD软件通常使用本地坐标系统，而GIS软件使用地理坐标系统。
因此，在进行CAD到GIS转换时，需要进行坐标转换。
可以使用坐标转换工具或软件，例如转换潜水器（Translator）、投影引擎或坐标转换库，将CAD数据的坐标转换为GIS数据的坐标系统。
坐标转换：CAD软件通常使用本地坐标系统，而GIS软件使用地理坐标系统。
因此，在进行CAD到GIS转换时，需要进行坐标转换。
可以使用坐标转换工具或软件，例如转换潜水器（Translator）、投影引擎或坐标转换库，将CAD数据的坐标转换为GIS数据的坐标系统。
CAD数据向Arcgis转换实验报告
地理信息系统课程设计…………………………………………专业班级：…………………………………………学号：…………………………………………姓名：一、课程设计题目：CAD数据向Arcgis转换二、课程设计目的：通过数据转换使同学们深刻的理解cad数据格式的特点，GIS软件中数据的特点，各种数据格式的相同点和不同点，知道在什么情况下利用哪种格式的数据才能达到处理问题的效果，熟练操作Arcgis软件进行数据转换，为以后生产工作打下基础。
三、课程设计的内容：1、将cad数据“露天CASS图”转化成GIS数据，分别获得点，线，面不同数据格式的数据；2、将点数据文件转化成DEM；3、提取DEM数据的坡度，坡向。
四、课程设计操作步骤：第一步：数据格式转换：1、启动ArcCatalog,在左边的目录中找到目标文件“露天CASS图”；2、找到ArcToolsbox------conversion tools------import from CAD，如下图1-1：图1-13、双击‘import from CAD’，在弹出的对话框中选择需要转换的DWG文件，程序在打开文件的同一目录下生成同文件名的GDB文件，点OK键即生成了新文件，如图1-2：图1-24、打开Arcmap，通过加载，选择生成的GDB文件，如图1-3：图1-35、双击‘露天CASS图_ImportCAD.gdb’文件，出现下图的几个图层，CADStaging表示图形，其它的几个表为属性表，如下图1-4：图1-46、属性表只需共同选择‘XtrProp’、‘Entity’两个表后点击ADD打开，如图1-5，再次点击加载后，再次双击图形‘CADStaging’选择‘area’、‘line’、‘point’三层，如图1-6；图1-5图1-6图形和属性加载后，在左边的目录树上可以看到相应的五层数据，如图1-7图1-77、将属性内容挂到相应的点、线、面的图形上；选择‘Point’层上点击右键，选择选择后，弹出如下对话框，选择‘Joins & Relates’，点击‘ADD’，如下图1-8图1-8在弹出的1-9对话框中，将的钩去掉，再将1：EntID、2：XtrProp、3：EntID选择相应字段，如下图1-9，点击‘OK’图1-9再次点击图1-8，将的钩去掉，再将1： EntID、2：Entity、3：EntID选择相应字段，如下图1-10，点击‘OK’图1-10此时‘Point’点图层内加载了此两层‘Entity’、‘XtrProp’的属性信息，如图1-11；图1-11其‘Line’、‘Area’的属性挂也如同‘Point’挂属性操作方式一致。
autocad转换为ARCGIS数据格式
打开uCD文件， 查看坐标系信息
选择合适的坐标 系，如WGS84、 UTM等
检查坐标系是否 正确，如有错误， 进行修改
保存修改后的文 件，准备进行转 换
PRT THREE
打开rcGIS软件，选择"文件"菜单，点击"打开"选项 选择需要转换的uCD文件，点击"打开"按钮 在rcGIS软件中，选择"数据"菜单，点击"转换"选项 在弹出的"转换"对话框中，选择"转换为rcGIS数据格式"选项 点击"确定"按钮，开始转换过程 转换完成后，可以在rcGIS软件中查看转换后的数据格式
点击“开始转换”按钮，等待转换完 成
下载转换后的rcGIS数据格式文件
PRT FOUR
问题描述：uCD和rcGIS的坐标系统不匹 配，导致转换后的数据无法正确显示
解决方案：在uCD中，使用“数据” 菜单下的“坐标系统”功能，将数 据转换为rcGIS支持的坐标系统
注意事项：在转换过程中，需要注意数据 的精度和完整性，避免数据丢失或损坏
注意事项：在转换过程中，要定期 保存数据，避免数据丢失或损坏
PRT FIVE
检查数据是否完整：确保所有数据都已正确转换 检查数据准确性：确保数据转换后的准确性 检查数据一致性：确保数据转换前后的一致性 检查数据完整性：确保数据转换后的完整性，如无缺失、重复等
检查数据完整性：确保转换 后的数据完整无缺
效率
PRT SIX
备份原始数据： 在转换前备份原 始数据，以防数 据丢失
使用正版软件： 使用正版软件进 行转换，避免数 据被恶意软件篡 改
加密传输：在传 输数据时使用加 密技术，确保数 据在传输过程中 的安全
CAD格式转ARCGIS格式多图层数据的处理——以某县社界为例
CAD格式转ARCGIS格式多图层数据的处理——以某县社界为例摘要：日常工作中有大量的CAD格式（DWG）的数据需要转换成ARCGIS格式（SHP）在ARCGIS中使用，但转换时有许多数据信息会丢失、变化，如何保存尽可能多的准确、完整的信息，是数据转换质量的关键指标。
本文以某县CAD格式的社界转为ARCGIS格式为例，介绍了如何将社界转换为shp格式的同时，将社名，幅员面积，图幅号等注记转为社界shp文件的属性字段。
尽管CAD文件情况和数据千差万别，但其中的处理方具有一定的普遍用途，一些处理技巧希望能够对有需要的同行有所裨益，也希望能够抛砖引玉，与广大同行探讨交流。
关键词：CAD；ARCGIS；数据格式；转换某县的“全县社界总图.DWG”为54坐标系，坐标未加带号，包含全县社界、社名、所在图幅号、面积等信息。
其中社界在“社界层”图层，社名在“社界注记”图层（社名中含乡镇村社名），面积和图幅号在“实测面积及所在图幅”图层，面积与所在图幅号为分数标注形式，面积在上，图幅号在下，中间有一分数线，分数线也在此图层中。
其他还有“征地线”、“指标范围”等图层共计15个图层。
本次拟提取社界、社名、面积、图幅号信息，将社界范围转为Arcgis（shp）格式文件并将社名、面积、图幅号信息导入该shp文件的属性表中，总体思路是用转换工具将CAD信息先导入到地理数据库中，将线文件转换为shape后，将annotation注记层转换为点文件；将线文件中除社界外的其他线（分数线、征地线等）剔除，只保留社界线再转为面，将点文件中的社名、图幅号、面积分离成3个点文件；再用拓扑检查后的社界面文件与三个点文件分别进行“空间连接”，将社名、图幅号、面积赋给社界面文件的属性表中；再用Arcgis自动计算出来的shape area几何面积核实与从CAD注记导出到属性表的面积是否一致验证验算，修改错误后完成转换。
如果需要，可以用制图综合工具的融合工具，按社名字段将各社区飞地与本社融合为一个面。
使用FME将CAD数据带属性转为ARCGIS格式操作步骤
使用FME将CAD数据带属性转为ARCGIS格式一、转换目标使用FME2020.2将CAD数据中的房屋层转换到ARCGIS的面文件shp格式，并将房屋编号注记写入面文件属性表中，并通过房屋编号把房屋户主、建筑面积等信息挂接到SHP面文件属性表，完成转换。
二、使用工具FME2020.2x CASSIO.l x e×cel2016三、数据预处理合并cad数据、Excel数据(1)筛选数据，将FW层中不闭合多段线、面积小于2平方米的多段线删除。
(2)完成。
四、操作步骤1、数据分析(1)用FME Data Inspector 2020.2打开CAD文件(富源村.dwg),查看我们需要的房屋面和房屋编号注记存在哪个层，通过属性查看房屋编号放在哪个属性字段中。
分析结果:(1)选中一个房屋面查看属性，房屋面存在JMD层。
(2)房屋编号注记(例：选中FL-71注记查看)存放在总图编号层，房屋编号属性(例：FL-71)存放在fme_text_string属性字段中。
2、格式转换(1)用FME Workbench 2020.2,点击Generate,生成工作空间mιt) no t ∙∙ - mo ∣M* - K «U awr - tian -c 6”，∙∙h∙vs ∖O -, . ≡MMU x u ∙OΦ-U Q1ff*v(wc. >*MK - ∙ - 7 O , Q9∙α∙ Q, O(2)设置工作空间1)在读模块格式选"Autodesk AutoCAD DWG∕DXF j,，点击数据集“…”找到选 择富新村∙dwg 文件。
2)在写模块格式选n Esri Shapefile"，点击数据集“…”选择转换后的SHP 文件 存放位置。
* N0K - HC*∙f dUME HM3⅜bwbmθ2SIB MD a⅜>n e«g *Nkn 耳a>w 防对 xikn M <M >X © 0 *tn<ι∙ fir ∙> ⅜*βσ) κ sntM '- ∙T H ∙*1 • 金较‹∙ΛΛ*∙∙W,H∙HU ∣* 8(16Q SM« Create Workspace 7 EmergingData & EnterpriseIntegrationTrends in 2022Recent Workspaces点Generate It 邕开核36。
CAD数据向GIS入库数据的转换(修改过)解析
CAD数据向GIS入库数据的转换戚孝文袁晓霞【摘要】：本文分析了CAD向GIS数据转换过程中存在的问题，并以保证数据质量为前提，详细阐述了基于南方CASS、Geoway和Arcgis10.0下对CAD数据进行转换的流程，使之转换为标准的GIS入库数据。
【关键词】：CAD；GIS；数据转换1、引言随着地理信息系统（GIS）技术的发展，特别是“数字城市”建设的推广，对地形图数据的使用不仅仅停留在浏览上，还需要进行大量的统计、查询、空间分析等操作，而这些都是传统的地形图不能支持的。
为此，需要利用信息化测绘技术，对传统地形图进行整理和重构，构建满足GIS软件所需要的数据。
GIS具有强大的查询统计功能和空间分析能力，在数字产品的管理与应用方面明显优于CAD技术。
虽然大部分GIS软件都提供了数据格式转换功能，但由于CAD软件在数据存储、图元定义、管理风格等方面同GIS软件的差别，其转换的效果不尽人意。
因此，要解决的核心问题是CAD数据要进入GIS，如何进行数据转换和质量控制等。
2、CAD到GIS数据转换的问题CAD到GIS数据的转换应该包括两个方面的内容：一是数据从现有的CAD格式数据转换到选定的GIS格式数据，其几何要素应一致;二是数据从现有的标准和成图方式，包括数据的分层、编码、封闭、接边和符号显示等，应无损地转换为新的分层结构标准和成图方式，并按GIS管理和分析的要求增加数据的属性结构和内容。
因此，CAD到GIS的数据转换就需要解决数据组织、拓扑关系、属性符号及坐标系统等方面的问题。
2.1数据组织CAD数据组织方式松散，点、线、面定义及分层、编码没有严格的关系校验，一个dwg 或dxf文件可以包含多个图层，一个图层可以包含许多专题的内容。
而GIS空间数据具有严格的点、线、面及分层、编码定义域数据校验，并按专题分类、分层显示。
因此，在将CAD 图形数据转化为GIS数据之前，需要对CAD格式的图形数据进行重新组织，把CAD图形元素（点、线、多义线、圆、弧、块、文字等）按专题性质分类分层，以便使CAD图形中的一类专题对应于GIS中的一个图层。
CAD转ArcGIS文件
CAD转ArcGIS文件
一、CAD数据导入ARCGIS中
通过下图工具栏所圈调用出目录。
然后
建立在自己方便操作的文件夹。
如果想建立在桌面，先将文件夹连接，如下图：
弹出选项框选择桌面就可以了，然后以以上步骤建立个人数据库。
通过下图工具栏所圈调用出Toolbox。
选择下图工具：
出现界面如下：
完了以后选择输出数据库，选择刚刚建立的数据库，如下：
点击确定之后，出现了如下的结果
二、删除多余属性数据
右击内容列表下的各图层，可知我们需要的数据分别在Annotation图层和Polygon图
层中
段同时删除）
三、属性表的链接、复制
1、在面图层上新建一个字段，用于存储编号信息
打开属性表→添加字段
2、链接表
3、“复制”数据
在之前建立的字段“NAME”上，右击→字段计算器
“复制”之后，如下图所示
断开链接
此时面“Polygon”属性表中的数据就是我们所需要的全部数据。
