背投显示应用的几种形式
投影显示技术详解：什么是背投投影？
投影显示技术详解：什么是背投投影？介绍背投显示技术的基本光路原理，以及当前技术背景下，几种主要背投电视技术的应用和发展前景。
1、背投显示技术背投的定义是相对于传统的前投而言的。
二者的主要区别在于图像光线的来源方式。
前投系统中，观察者和投影机位于反射屏幕的同一侧，投影机投射出的光线照射到屏幕后，再经过反射到达观察者；而背投系统中，观察者和投影机位于显示屏幕的两侧，从投影机发出的光线照射到半透明的显示屏幕上，部分透过后形成图像，所以观察者看到的是透射出来的光。
通常人们提到的多媒体投影机主要是指前投影机，与它们相比背投影的优势在于背投系统中投影机和屏幕是一个整体，用户使用时无需进行光学调整，像使用普通电视机一样简单。
此外背投系统中光学投影机封闭在一个箱体内，投射到屏幕上的光线不会受到外界光线影响，因此在较暗或较亮的环境下都可以完好地显示图像。
正是基于这些原理产生了背投电视，由于采用的不同的投影机种类，背投技术可以分为CRT(阴极射线管)、LCD(液晶)、LCO S(硅基液晶)、DLP(数字光处理)等几种。
到目前为止，CRT背投电视的技术最为成熟，生产规模较大，性价比高，依然是国内背投电视市场的主流产品。
但CRT背投是靠荧光粉发光，很难提升亮度，容易使显像管老化，时间长了，画面会变暗，清晰度降低。
鉴于此，随着其他三种技术的逐渐成熟，市场必将重新分割，谁将占据未来市场的主流呢？下面我将分别介绍一下LCD、DL P、LCOS三种背投电视投影技术。
2、LCD背投技术LCD背投的成像方式为穿透式，成像器件为液晶板，是一种被动式的投影方式。
它利用外光源（金属卤素灯或UHP灯），因此只要提高灯泡的功率就可以提升亮度。
它利用比较成熟的液晶投影技术，色彩还原性好，亮度和对比度都优于CRT背投。
随着技术的不断发展，目前困扰业界的灯泡寿命问题，也将得到较好的解决。
目前LCD背投没有成为市场主流的原因主要在于其高成本。
此外LCD背投，限于其工作原理上的原因，它的开机预热和关机后散热都需要时间，不能做到CRT背投那样随开随关。
投影显示器件在背投彩电中的应用
用于背投宽屏幕 Ｈ Ｔ Ｄ Ｖ机中 射式 Ｌ Ｐ 主要供应商， ＣＤ 投影光源多由荷兰飞利浦、奥 等签订合约， Ｄ ＭＤ采用微电子机械技术， 将反射微镜及 Ｃ Ｓ ＭＯ 控 斯 郎、松下、凤凰光学等厂家供货， 许多厂家积极开发
反射式 Ｌ Ｐ Ｃ Ｄ技术及产品。 制 电路集成制作在同一芯片上， 其由三部分组成： 最上层
维普资讯
维普资讯
然， 非常适合作Ｈ Ｔ ＤＶ 的要求。 低档背投彩电采用一片彩色 Ｌ Ｐ 高档机型有 彩亮丽 自 图像有电影胶片的画质感＇ Ｃ Ｄ， 三片式和单片三分色镜等。 背投彩电。 ００ ２ ０ 年其产值为 ５ 亿美元， ２０ 到 ０４年预计可 ３ 其中背投影彩电占 ５ ％以上。 ０ ＬＰ Ｃ Ｄ的生产工艺从 ａＳ Ｔ Ｔ（ －ｉ Ｆ 非晶硅薄膜晶体管） 达 ２ 亿美元， 有源矩阵液晶技术转 向多晶硅 ｐｓ Ｆ ｐＳ 的载流子 —ｉ －ｉ Ｔ 迁移率 比ａＳ 高出许多倍， －ｉ 周边驱动电路可以—并集成， ｐｓ 的 Ｔ Ｔ可以制作得很小， ｉ Ｆ 达到高分辨率及高开 口率，
显 方 有 间 割 和 间 割 之 分前 分 示 法 空 分 制 时 分 制 区 ， 者 别 ●’ 。 、
用 独 基色Ｄ Ｄ芯片 理１ ０ Ｂ 不同 三片 立的 Ｍ 来处 Ｌ ． 三种 — 寡 —
后者采用一片Ｄ ＭＤ芯片来处理三种基色， 可降 ； 资开发，日本 、韩国、中国台湾的相关 公司相继投入 的基色， 低成本。日本有三家公司推出 ６ ０英寸 Ｄ Ｐ背投彩电， ： ，ｃ Ｌ Ｌ Ｏ 产业化开发， ＣＳ 实现大批量生产呼之欲出。 Ｌ Ｏ 是在对角线约 １ ＣＳ 英寸左右的硅晶片上． 借助大
面市。
吸 收从 ＤＭＤ上
各个傲 镜中发出的无用静蘑 偏 ， 恍 扩大 对比度。
背投投影的原理
背投投影的原理
背投投影是一种投影技术，其原理是将投影仪放置在屏幕背后，通过透过屏幕反射或透过屏幕透射的方式将图像投影到屏幕上。
与传统的前投式投影相比，背投投影能够实现更大的投影画面、更好的图像质量以及更宽的可视角度。
背投投影的原理是利用透射或反射的方式将光线聚焦到屏幕上。
具体而言，背投投影使用一台专门设计的投影仪，它使用透明电子柱或液晶面板来产生图像。
这些图像分别通过色彩滤光器来进行颜色调节，然后通过透明的屏幕材料进行投影。
在透射投影中，投影仪通过透明屏幕将光线投射到观众面前。
这种方式下，观众可以从屏幕的正面看到投影的图像。
背投投影可以实现更高的亮度和对比度，因为透明屏幕可以更好地反射光线。
此外，观众也可以从更大的角度观看图像，而不会出现变形或颜色失真。
在反射投影中，投影仪通过屏幕背后的镜面来反射光线。
这种方式下，观众可以从屏幕的反面看到投影的图像。
反射投影通常使用投影仪和反射镜系统来实现，这样可以更好地控制光线的聚焦和角度。
反射投影可以实现更高的亮度和对比度，同时也更加适合在较暗的环境中观看。
背投投影技术在大型展示会、演讲厅、电影院和家庭影院等场合得以广泛应用。
它能够实现更高的图像质量和更大的投影画面，满足人们对观影体验的要求。
此外，背投投影也具有易于
安装和维护的优势，可以方便地与其他视频和音频设备结合使用，提供更全面的娱乐效果。

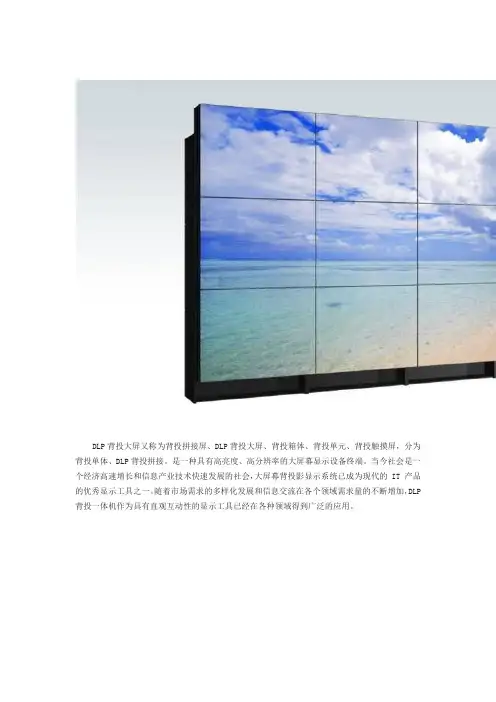

DLP背投大屏
DLP背投大屏又称为背投拼接屏、DLP背投大屏、背投箱体、背投单元、背投触摸屏，分为背投单体、DLP背投拼接。
是一种具有高亮度、高分辨率的大屏幕显示设备终端。
当今社会是一个经济高速增长和信息产业技术快速发展的社会，大屏幕背投影显示系统已成为现代的 IT 产品的优秀显示工具之一。
随着市场需求的多样化发展和信息交流在各个领域需求量的不断增加，DLP 背投一体机作为具有直观互动性的显示工具已经在各种领域得到广泛的应用。
生产的大屏幕背投一体机与传统的电视相比具有投影图像更加色彩逼真、整屏亮度均匀性更好、画面稳定性大大加强。
箱体由数控机床制作，刚体结构，使用寿命十年以上，移动方便，美观大方。
投影屏幕具有高达170 度的视角，动态色彩校正技术等优势，进一步优化了图像质量，投影亮度有了大大提高，卓越的高清晰度分辨率技术，正面硅钛合金镀膜反光镜使得光损失在4%内。
背投拼接系统为投影显示系统的广泛应用提供了更加宽广的空间。
箱体定做标准尺寸：50英寸、60英寸、67英寸、72英寸、84英寸、100英寸、120英寸。
另外可加多点触摸功能。
可以根据不同需求用户设计各种特殊规格箱体：包括超薄系列、超大系列（150英寸以上）、超宽系列、组合系列等等。
DLP背投大屏一般由投影机、背投屏幕、金属结构、光学反射系统及散热系统组成。
主要用于动态视频图像及计算机图像的显示。
优点：可随意拼接，屏幕间拼缝小于1毫米。
缺点：屏幕尺寸越大，要求背投空间越大光机显示器件0.7英寸 XGA DDR 12° DMD™芯片物理分辨率1024×768最高支持1600×1200输入同步范围水平 15KHz---120KHz亮度950ANSI(流明)光源特性120W:10,000小时/150W:8,000小时（50％留存率）对比度1800：1色彩24位真彩色屏幕类型进口光学屏幕物理拼缝间隙≤0.5mm对角线50英寸60英寸67英寸视角水平：＞160度垂直：＞80度灯泡类型120w—150w OSRAM P-VIP灯功率可调寿命8000－10000小时端口输入端口模拟RGB1、2D-sub 15p复合视频BNC数字RGBDVI-DHDTVYPbPrRS-232D-sub 9p输出端口复合视频BNC数字RGBDVI-DRS-422RJ45控制RS-232、RS422和红外遥控器工作条件电源AC150V~240V@50/60Hz工作温度-12~45摄氏度工作湿度10%~90% ,无凝露电源功率250/300W·可以接收电视节目，实现电视功能·可以与计算机连接，作为计算机的显示器·可以连接录像机、摄象机、VCD、DVD·可以视用户要求配置计算机及其相应的软件，实现如：幻灯、可视对讲、画面分割、监控等功能·配合各种场合的专用软件·可以增加触摸屏及电子白板功能产品案例DLP背投大屏背投拼接屏背投箱体背投单元背投触摸屏背投单体 DLP背投拼接背投大屏幕。

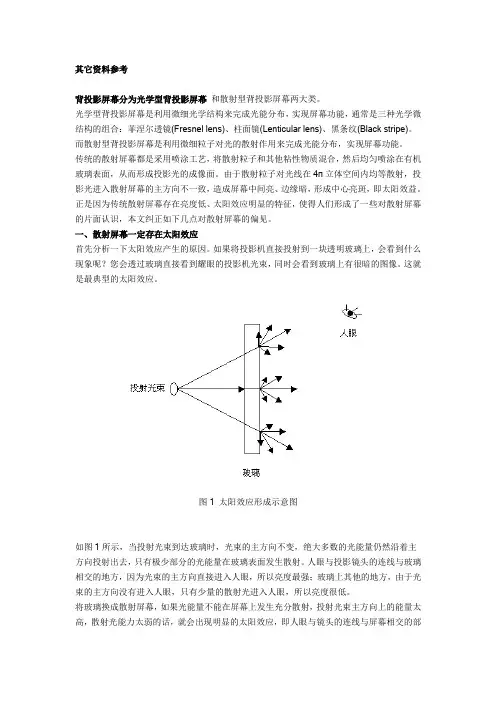

背投影屏幕分
其它资料参考背投影屏幕分为光学型背投影屏幕和散射型背投影屏幕两大类。
光学型背投影屏幕是利用微细光学结构来完成光能分布，实现屏幕功能，通常是三种光学微结构的组合：菲涅尔透镜(Fresnel lens)、柱面镜(Lenticular lens)、黑条纹(Black stripe)。
而散射型背投影屏幕是利用微细粒子对光的散射作用来完成光能分布，实现屏幕功能。
传统的散射屏幕都是采用喷涂工艺，将散射粒子和其他粘性物质混合，然后均匀喷涂在有机玻璃表面，从而形成投影光的成像面。
由于散射粒子对光线在4π立体空间内均等散射，投影光进入散射屏幕的主方向不一致，造成屏幕中间亮、边缘暗，形成中心亮斑，即太阳效益。
正是因为传统散射屏幕存在亮度低、太阳效应明显的特征，使得人们形成了一些对散射屏幕的片面认识，本文纠正如下几点对散射屏幕的偏见。
一、散射屏幕一定存在太阳效应首先分析一下太阳效应产生的原因。
如果将投影机直接投射到一块透明玻璃上，会看到什么现象呢？您会透过玻璃直接看到耀眼的投影机光束，同时会看到玻璃上有很暗的图像。
这就是最典型的太阳效应。
图1 太阳效应形成示意图如图1所示，当投射光束到达玻璃时，光束的主方向不变，绝大多数的光能量仍然沿着主方向投射出去，只有极少部分的光能量在玻璃表面发生散射。
人眼与投影镜头的连线与玻璃相交的地方，因为光束的主方向直接进入人眼，所以亮度最强；玻璃上其他的地方，由于光束的主方向没有进入人眼，只有少量的散射光进入人眼，所以亮度很低。
将玻璃换成散射屏幕，如果光能量不能在屏幕上发生充分散射，投射光束主方向上的能量太高，散射光能力太弱的话，就会出现明显的太阳效应，即人眼与镜头的连线与屏幕相交的部分亮度明显高于屏幕上的其他部分，而且随着人眼的移动，亮斑也跟着移动。
荣鑫华文公司生产的GRC背投影显示屏幕是一种新型散射屏幕，它采用光管技术原理，如图2所示，投射光束到达屏幕表面以后，先通过特殊的光通道垂直屏幕表面到达屏幕的另一表面，然后产生充分散射，使得主光束的光能量显著降低，散射光强度显著增强，屏幕将投影镜头发出的点光源转换成为一个均匀的面光源，人眼从任何角度看到的都是一个均匀的发光体，从而有效克服了传统散射屏幕的太阳效应。
背投拼接方案
背投拼接方案背投拼接是一种常见的显示技术，可以在大型室内或户外场所提供高质量的图像和视频展示。
背投拼接方案通过将多个背投装置组合在一起，创建一个更大、更具吸引力的显示屏幕。
本文将介绍背投拼接方案的原理、应用场景和实施步骤。
一、背投拼接方案的原理背投拼接方案主要依靠投影仪，将图像或视频投射到透明投影幕上，并通过相应的处理设备进行图像或视频的拼接。
一般来说，背投拼接采用DLP或LCD投影技术，能够提供高分辨率和高亮度的显示效果。
同时，背投拼接方案还需要考虑投影机的布置，以及背投装置之间的间距和校正问题。
二、背投拼接方案的应用场景1. 商业展示：背投拼接方案在商业展示中具有广泛应用。
无论是在展览会上还是在商场中，背投拼接方案可以提供更大、更清晰的图像或视频展示效果，吸引更多的观众和顾客。
2. 指挥中心：背投拼接方案也常见于指挥中心或调度中心。
通过将多个投影仪组合在一起，可以形成一个大型显示屏幕，用于监控和指挥调度。
3. 教育培训：在教育领域，背投拼接方案可以为学生提供更好的视觉体验。
教师可以通过投影仪播放教学视频或展示教学内容，从而提高学习效果。
三、背投拼接方案的实施步骤1. 确定需求：首先，需要明确拼接方案的需求。
这包括拼接区域的大小、分辨率要求以及亮度需求等。
2. 设计布局：根据需求，设计背投拼接的布局方案。
这包括确定投影仪的数量和位置，以及背投装置之间的间距。
3. 安装校正：根据布局方案，安装和组装背投装置和投影仪。
同时，还需要进行校正操作，使得每个投影区域的图像或视频能够无缝拼接。
4. 调试测试：完成安装和校正后，需要进行调试和测试。
确保投影效果满足要求，图像或视频的拼接无缝衔接。
5. 运维管理：一旦背投拼接方案投入使用，需要进行定期的维护和管理。
包括投影仪的灯泡更换、故障排查和定期的校正调整。
总结背投拼接方案通过将多个背投装置组合在一起，提供了更大、更具吸引力的图像和视频展示效果。
它在商业展示、指挥中心和教育培训等领域都有广泛应用。
背投影拼接显示墙的组成及其种类
大屏幕拼接是一个笼统的概念，目前大屏幕拼接主要有两种，一种是传统的显示墙硬拼接技术，另一种是采用边缘融合技术的无缝拼接技术。
显示墙硬拼接技术主要采用多个箱体拼接而成，如CRT背投显示墙、LCD背投显示墙、DLP背投拼接墙以及等离子显示墙等，这种拼接技术目前拼接缝隙最小的可以小到就毫米以下，因为缝隙非常小了，所以大家也都叫“无缝”拼接，但实际是有缝隙的。
在大屏幕拼接中，背投影显示系统是一个相当庞大的群体，英文名称为“Rear Projection Display System”，其实它是投影显示的一种方式，投影显示分为正投影（Front Projection）和背投影两种方式，正投影最直接的应用就是投影机，而背投影产品现在主要有"背投式屏幕墙"和"背投式电视"两种应用，和普通投影机相比，它有其独特优势：首先投影系统光路封闭，不受外界影响，亮度高、色彩丰富，画面质量更加艳丽。
让我们一起了解它的工作原理，就以背投式屏幕墙为例。
背投影显示系统组件包括：投影机（LCD、DLP、CRT等种类）、背投影屏幕、反射镜、支架和箱体。
其中投影机是投影显示系统重要部件，其性能参数主要有亮度、对比度、发分辨率等等，其指标性能对屏幕显示好坏起了决定性作用。
基于背投的组成原理及投影机的重要性，我们根据采用投影体种类的不同，可分为CRT(阴极射线管)、LCD(数字光处理)等几种。
CRT背投属于背投阵营中的低端产品，而其它几种背投则对应地为高端产品，其中DLP背投亮度、色彩、可视角度较好，从体积来看，DLP及LCD均比传统CRT背投有明显的改善，而LCD背投清晰度较高；拼接缝较小。
下面我们就这几种采用不同技术的投影机进行更深入的介绍。
CRT背投影显示单元CRT 大屏幕显示单元是最早应用大屏幕拼接技术的显示产品产品，九十年早期，已经开始用电视机的显象管拼接，到九十年代中期，开始出现 CRT 的大屏幕背投无缝拼接。
背投式投影机方案
背投式投影机方案1. 简介背投式投影机是一种特殊类型的投影设备，它以投影机放置在屏幕后方的方式进行投影。
相较于传统的前投式投影机，背投式投影机有着更广泛的应用场景和更出色的投影效果。
本文将介绍背投式投影机的优势、适用场景以及技术参数和配置要求。
2. 背投式投影机的优势相较于前投式投影机，背投式投影机有以下几个显著的优势：2.1 投影效果更佳背投式投影机采用反转投影技术，利用特殊的透明屏幕材质，将投影画面反向投射到屏幕上。
这种方式使得投影画面更加均匀、明亮，同时消除了投影机前方可能因散热产生的影响，提供了更好的视觉效果。
2.2 环境光线适应能力强由于透明屏幕的特殊设计，背投式投影机对环境光线的适应能力更强。
即使在明亮的环境下，投影画面依然清晰可见，不受干扰。
2.3 布置灵活性高背投式投影机以投影机放置在屏幕后方的方式进行投影，相较于前投式投影机，它的布置更加灵活自由。
安装和调整更加简便，适用于各种类型和规模的空间布置。
3. 背投式投影机的适用场景背投式投影机适用于以下几种场景：3.1 会议室和培训中心由于背投式投影机具有较好的投影效果和环境光线适应能力，会议室和培训中心是其常见的应用场景。
在这些场所，参与者可以清晰地看到投影画面，并且不受环境光线的影响。
3.2 广告展示和商业展示背投式投影机可以用于广告展示和商业展示。
其在商场、展会等场所的应用越来越广泛。
不仅可以实现高清晰度的广告投影，还可以通过特殊技术实现特效展示，吸引更多的目光。
3.3 家庭影院背投式投影机也常用于家庭影院。
由于其投影画面均匀明亮、视觉效果出色，可以给用户带来更具沉浸感的影音体验。
4. 技术参数和配置要求背投式投影机在选择和配置时需要考虑以下几个技术参数和要求：4.1 投影距离和画面尺寸投影距离和画面尺寸是决定投影效果的重要参数。
根据投影需要的画面尺寸和投影距离，选择合适的产品型号。
同时，要确保投影机与屏幕之间的距离和角度调整合理，以获得最佳的投影效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背投显示应用的几种形式
"背投"就是背后投影的电视机。
一种假借投影和反射原理，将屏幕和投影系统置于一体的电视显像系统。
在投影显示设备中，按其投影方式投影显示分为正投影（FrontProjection）和背投影两种方式。
背投(RearProjector)是相对于正投影机(FrontProjector)而言的。
简单地说，正投是观察者和投影机位于反射屏幕的同一侧，从投影机投射出来的光照射到屏幕，观察者看到的是屏幕反射回来的光；背投是观察者和投影机位于背投屏幕的两侧，将投影机安装在机身内的底部，从投影机投射出来的光照射到半透明的背投屏幕时会有部分光透过，观察者看到的是透射出来的光。
由于投影机和屏幕的合为一体，背投电视的用户无须对系统进行光学调整，使得其使用方便性大大超过了正面投影机。
1、单机单屏单画面应用模式
由一台投影机、一块背投屏和反射系统（可选）以及结构构成的单机单画面投影显示系统，是最简单的背投影系统，将信号源（视频或电脑图文）送入投影机，通过投影机投射到投影屏幕上，广泛应用于商务演示、多媒体教学、会议室等场合。
2、单机单屏多画面应用模式
在单机单屏的基础上，配合多画面图象处理器（Multi Vision Processors）构成的多画面投影显示系统。
目前投影机的亮度和分辨率很高，使得他可以投射到很大尺寸的幕上，在特定的场合下，用一台投影机和多画面图象处理器构成的单屏多画面显示，即可满足多个信号显示的需要，又节省空间和节省投资。
多画面图象处理器的工作原理类似于计算机视窗的显示，只是计算机视窗显示的多个画面是操作系统生成的，而投影显示中的多个画面（信号源）是外部输入的，这些信号源之间需要进行时基校正和同步。
3、多机单屏应用模式
由多台投影机、一块背投屏（仅限于散射屏幕）和反射系统（可选）以及结构构成的背投显示系统，加上图象处理器实现单、多画面显示。
这种应用由于屏幕的太阳效应，是不推荐的。
4、多机多屏应用模式
多机多屏应用是指将多个独立的背投系统放在一起，各个投影显示画面之间是相互独立没有联系的，不使用图象处理器，只要将所有输入信号进行同步后直接输出到每台投影机上就可以了，每个显示画面仅仅能在自己的区域显示，不跨越投影屏边界，对投影屏之间的连接没有技术要求。
5、背投影显示墙
1、什么背投影显示墙：
背投影显示墙是由多台投影机、多个投影屏及图像控制器构成的大屏幕显示系统，一般用于一个画面的超大屏幕显示或特技显示以及多个画面的多窗口显示（区别于多屏显示）。
所有输入信号全部通过图象控制器处理后分配输出到每台投影机上，每个显示画面可以（但不必须）跨越投影屏边界，通常但不是必须，应保证图象单元之间最小的缝隙。
通常但不是必须，用背投显示。
2、背投影显示墙的分类：
仅仅用于视频显示的称为电视墙，用于计算图文显示的成为电脑墙，在电视墙和电脑墙之间并没有严格的区分，但各有各的特点。
3、背投影显示墙的优点和应用场合：
这种显示方式具有显示尺寸不受限制，占地深度小的特点。
电视墙广泛应用于电视台、机场、码头、展览馆、商场等公共场所，电脑墙广泛应用于交通、航空、水运、电讯、公安、电力、军事指挥、调度和控制中心。
4、背投影显示墙的实现方式
背投影显示墙有两种方式实现，一种是用标准的投影单元和图形控制器组成，另一种是根据客户需要和使用现场具体情况，选择适当的投影机、投影屏、图形控制器和投射方式及结构方式设计制作-称做现场拼接。
