CAD期末考试习题及答案
一、填空题（每空分，共30分）
1、世界坐标系简称__WCS_用户自定义坐标系简称__UCS_。
2、工作空间的切换：“工具”/“工作空间”或“工作空间”工具栏。
3、工具栏包括30种，系统默认的显示工具栏包括：“标准”、“属性”、“绘图”和“修改”等工具栏。
4、多线的对正方式有_上（T）_、_无(Z)_和_下（B）_。
5、文字标注包括标注单行文字和标注多行文字。
6、渲染环境是指在渲染对象时进行的雾化和深度设置。
7、漫游和飞行用户可以通过键盘和鼠标来控制视图显示，并创建导航动画。
8、编辑实体的边的种类：压印边、复制边、着色边。
9、动态块是通过自定义夹点或自定义特性定义的块。
在图形中使用动态块，用户可以随时对组成块的对象进行修改。
10、三维实体是具有体积、质量、重心、回转半径、惯性距等特征的三维对象。
11、在AutoCAD 2007中，用户可以创建的光源有电光源、聚光灯光源和平行光光源。
12、相切、相切、半径法是指：通过指定圆的两个切点和半径来绘制圆。
13、绘制圆环的步骤中，先输入圆环的内径和外径，后确定圆环的中心点。
14、计算机辅助设计是：工程技术人员在CAD系统的辅助下，根据产品的设计程序进行设计的一项新技术。
15、菜单栏包括11种，每一种菜单中都含有四种显示情况：命令后跟右三角
、后跟省略号、后跟快捷键或功能键或命令呈灰色。
16、要对图形对象进行编辑就必须选中图形对象，在AutoCAD 2007中，选择对象的方法很多，常用的有_直接拾取_、矩形框选择_、_不规则区域选择_和快速选择。
17、在设置显示精度时，如果设置的精度越高，即分辨率就越高，计算机计算的时间也越长，
显示图形的速度也就越慢。
18、三维基本实体的种类包括：多段体、长方体、楔体、圆柱体、圆锥体、球体、圆环体、棱锥面。
19、布尔运算中只留重复的一部分的运算是交集运算。
从一个图形中去掉与另一个图形重复部分的运算是差集运算。
20、缩放对象时，如果比例因子在0～1之间，则缩小对象；如果比例因子大于1，则放大对象。
21、使用拉伸命令可以将二维对象沿着Z轴或者某个方向拉伸生成实体。
22、插入块的方法包括：直接插入块、以拖动方式插入块、和多重插入块。
23、复制面是指为三维实体的面创建副本。
24、绘制圆形的方法有圆心、直径法；_圆心、半径法_、_圆心、直径法_、_两点法_、_三点法_、相切、相切、半径法和和_相切、相切、相切法_。
25、Auto CAD允许用户把图形的不同部分按不同的窗口同时显示在屏幕上，此时不同的图形窗口称
为视口。
26、贴图是指在渲染对象时将材质映射到对象上。
在AutoCAD 2007中，贴图的方式有4种，分别为：平面贴图、长方体贴图、柱面体贴图和球面贴图。
1、要将图形中的所有尺寸都为原有尺寸的 2 倍，应设定以下（）
A、文字高度
B、使用全局比例
C、测量单位比例
D、换算单位
2、一个完整的尺寸由几部分组成（）
A、尺寸线、文本、箭头
B、尺寸线、尺寸界线、文本、标记
C、基线、尺寸界线、文本、箭头
D、尺寸线、尺寸界线、文本、箭头
3、在命令行中输入“Z”后，再输入选项“A”，作用是（）
A．在图形窗口显示所有的图形对象和绘图界限范围。
B．恢复前一个视图
C．显示所有在绘图界限范围内的图形对象 D．显示绘图界限范围
4、下面的各选项都可以绘制圆弧，除了（）项不行
A、起点、圆心、终点 B．起点、圆心、方向 C. 圆心、起点、长度 D．起点、终点、半径
5、对于未闭合的对象，（）进行图案填充
A、可以
B、不可以
6、修剪命令（Trim）可以修剪多余对象，但下面的（）不能被修剪。
A、圆弧、圆、椭圆弧B．直线 C、多线 D．射线、构造线和样条曲线
7、AutoCAD 默认的单位是（）
A、厘米
B、分米
C、米
D、毫米
8、AutoCAD 默认扩展名是（）
A、 dwt
B、 dwg
C、 bak
D、 dxf
9、默认情况下，命令提示行显示为几行（）
A、3
B、5
C、2
D、8
10、在CAD 中，以下哪个命令可用来绘制横平竖直的直线（）
A、栅格
B、捕捉 C 、正交 D、对象捕捉
11、画多段线时，用（）选项可以改变线宽
A、宽度 B．方向 C．半径 D．长度
12、想要标注倾斜直线的实际长度，应该选用（）
A、线性标注
B、对齐标注
C、快速标注
D、基线标注
13、轨迹线的英文命令和样条曲线的英文命令依次分别为（）
A. trace和slod
B. spline和trace
C. arc和spline
D. trace 和 spline
14、在AutoCAD 2007中，可以对实体的面执行（）等操作。
A．拉伸面 B．旋转面C．偏移面 D．倾斜面
15、布尔运算中的三种运算为交集、并集和差集，以下选项哪个为并集的英文命令（）
A. union
B. Intersect
C. subtract
D. unite
16、渲染对象中不包括（）。
A.设置光源
B.设置材质
C.设置贴图
D.设置颜色
17、在尺寸标注种类中，（）在标注之前需要指定一个线性标注。
A.快速标注
B.基线标注
C.坐标标注
D.形位公差标注
18、使用三维对齐命令时需要指定（）个源点和（）个目标点（）。
A．4和3 B．3和3 C．4和4 D．6和3
19、创建暴风影音视频的种类包括（）种。
A．1 B．2 C．3 D．4
20、在AutoCAD中，三维空间与二维空间中的栅格显示依次分别为（）。
A．网格、网格点 B．网格点、网格点
C．网格点、网格 D．网格、网格
三、判断题（每题1分，共10分）
1、三维面与三维网格是一样的。
（错）
2、命令行的作用是提示和显示。
（对）
3、命令行中的信息查看方法：F2或“视图”/“显示”/“文本窗口”（打开“AutoCAD文本窗口”）。
（对）
4、使用直线工具和多段线工具都可以绘制矩形，都是一图元实体（错）
5、多线的比例用于控制多线的线段间距，组成多线的平行线的个数可以是多个。
（对）
6、在打开图形文件很大的图形时，用户可以单击“打开”按钮右边的下三角按钮，在弹
出的下拉列表中选择“局部打开”命令。
（对）
7、绘制直线时，如果要绘制两条首尾相连的直线，则需点四点才行。
（错）
8、标题栏只由Auto CAD 的程序图标、软件名称、当前打开的文件名组成（错）
9、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。
（对）
10、两点法绘制圆是指通过指定两个点，并以两点间的距离为半径绘制圆（错）
四、快捷键（每空1分，共10分）
新建: Ctrl+N/new/qnew 保存: Ctrl+S/save/qsave
多重插入块: minsert 偏移: offset
三维旋转: 3drotate 延伸: extend
创建块属性：attdef 重生成: regen
创建表格: table 编辑文字: ddedit
五、简答题（共30分）
1、夹点的状态包括哪几种？夹点的编辑模式又有哪几种？（5分）
夹点的状态包括：热态、冷态、温态
夹点的编辑模式：移动、拉伸、旋转、复制、比例缩放、镜像
2、改变对象位置的种类包括哪几种？（5分）
旋转、移动、缩放
3、列出六种三维实体种类（5分）
多段体、球体、长方体、圆柱体、楔体、圆锥、棱锥面
4、选择对象的方法有几种？各自细分又是那些？（5分）
直接拾取、矩形框拾取（左拖、右拖）、不规则区域选择（栏选、圈交、圈围）、快速选择
5、列出具有复制功能的编辑工具。
要求：至少四个工具。
（5分）
镜像、偏移、阵列、复制、旋转时复制
6、鸟瞰视图的用途是什么？作用又是什么？（5分）
用途：用来在分开的窗口上显示图形
作用：（1）用鸟瞰视图缩放视图（2）在鸟瞰视图下实时平移和缩放。
cad期末考试试题及答案
cad期末考试试题及答案CAD（计算机辅助设计）期末考试试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. CIRCLEB. ARCC. LINED. POLYGON2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 填充3. 在AutoCAD中，如何快速选择多个对象？A. 使用鼠标右键B. 使用鼠标左键拖动选择框C. 使用鼠标中键D. 使用键盘快捷键4. 以下哪个命令用于创建新的块定义？A. BLOCKB. INSERTC. MIRRORD. ARRAY5. 在AutoCAD中，使用哪个命令可以测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. OFFSET二、简答题（每题10分，共30分）1. 解释AutoCAD中的“对象捕捉”功能及其重要性。
2. 描述在AutoCAD中使用“阵列”命令创建重复对象的步骤。
3. 说明在AutoCAD中如何使用“属性”面板修改对象属性。
三、绘图题（共30分）1. 根据以下尺寸绘制一个简单的房间平面图：- 房间长度：5米- 房间宽度：3.5米- 门宽：1米，高：2.1米- 窗户宽：1.5米，高：1.2米- 房间内放置一张长2米，宽1米的桌子。
2. 在上述房间平面图中，添加以下家具：- 一张床，长2米，宽1.5米- 一个衣柜，长1.2米，宽0.6米，高2米四、综合应用题（共20分）1. 描述在AutoCAD中如何使用“属性”面板批量修改多个对象的属性。
2. 解释在AutoCAD中如何使用“参数化设计”功能来提高设计效率。
答案：一、选择题1. B2. D3. B4. A5. A二、简答题1. 对象捕捉功能允许用户在绘制或编辑时，自动对齐到对象的特定点，如端点、中点或交点，提高绘图的精确性。
2. 使用“阵列”命令，首先选择要阵列的对象，然后指定阵列的行数和列数，以及行和列之间的间距。
(完整版)CAD试题及答案
(完整版)CAD试题及答案一、选择题（每题2分，共20分）1. CAD的全称是（）A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助绘图答案：A2. 在AutoCAD中，下列哪个命令可以用于绘制直线（）A. LINEB. CIRCLEC. ARCD. MLINE答案：A3. 在AutoCAD中，哪个命令用于创建尺寸标注（）A. DIMB. MTEXTC. TEXTD. QDIM答案：A4. 在AutoCAD中，以下哪个快捷键用于撤销上一步操作（）A. Ctrl + ZB. Ctrl + YC. Ctrl + CD. Ctrl + X答案：A5. 在AutoCAD中，以下哪个命令用于创建矩形（）A. RECTB. POLYGONC. donutD. CIRCLE答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形（）A. TRIMB. EXTENDC. ERASED. SCALE答案：A7. 在AutoCAD中，以下哪个命令用于创建渐变色填充（）A. HATCHB. SOLIDC. GRADIENTD. PATTERN答案：C8. 在AutoCAD中，以下哪个命令用于创建文字样式（）A. STYLEB. TEXTC. MTEXTD. DTEXT答案：A9. 在AutoCAD中，以下哪个命令用于创建三维实体（）A. EXTRUDEB. PRESSPULLC. UNIOND. SUBTRACT答案：A10. 在AutoCAD中，以下哪个命令用于创建三维曲面（）A. LOFTB. SWEEPC. revolveD. 3DFACE答案：D二、填空题（每题2分，共20分）1. 在AutoCAD中，可以通过【______】命令打开图层特性管理器。
答案：LAYER2. 在AutoCAD中，可以通过【______】命令进行视图缩放。
答案：ZOOM3. 在AutoCAD中，可以通过【______】命令进行视图平移。
cad期末考试试题及答案6
cad期末考试试题及答案6 # CAD期末考试试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 如何在CAD中创建一个圆的中心点？A. 使用LINE命令B. 使用CIRCLE命令C. 使用CENTER命令D. 使用COPY命令答案：B3. 在CAD中，哪个命令用于绘制矩形？A. RECTANGB. CIRCLEC. ARCD. POLYLINE答案：A4. 如何在CAD中修改对象的颜色？A. 使用COLOR命令B. 使用HATCH命令C. 使用FILL命令D. 使用LAYER命令答案：A5. 在CAD中，哪个命令用于绘制多段线？A. LINEB. POLYLINEC. ARCD. CIRCLE答案：B6. 如何在CAD中创建一个图层？A. 使用LAYER命令B. 使用LAYERNEW命令C. 使用NEWLAYER命令D. 使用CREATELAYER命令答案：A7. 在CAD中，哪个命令用于绘制弧线？A. ARCB. CIRCLEC. LINED. POLYLINE答案：A8. 如何在CAD中设置对象的线型？A. 使用LINETYPE命令B. 使用LAYER命令C. 使用COLOR命令D. 使用FILL命令答案：A9. 在CAD中，哪个命令用于绘制多边形？A. POLYGONB. CIRCLEC. ARCD. POLYLINE答案：A10. 如何在CAD中测量两点之间的距离？A. 使用DISTANCE命令B. 使用MEASURE命令C. 使用DIST命令D. 使用MEASUREDISTANCE命令答案：A二、判断题（每题1分，共10分）1. 在CAD中，所有对象默认创建在0层。
（对）2. CAD中的图层可以设置不同的颜色和线型。
（对）3. 在CAD中，不能同时选择多个对象进行操作。
（错）4. CAD中的对象可以通过属性面板进行修改。

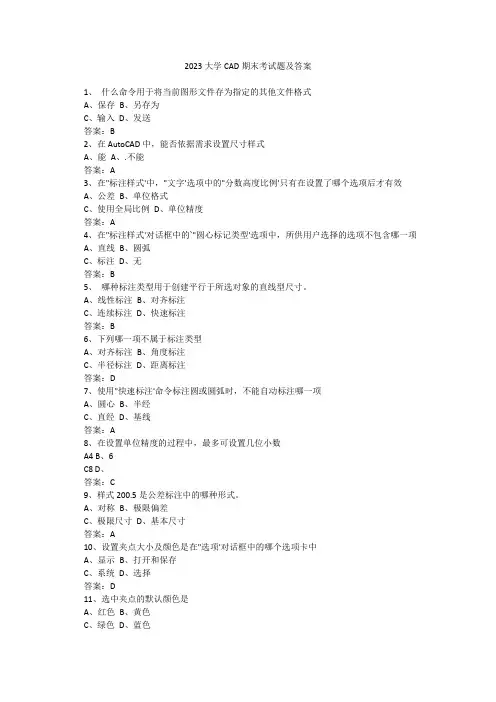

2023大学CAD期末考试题及答案
