HDPE硅芯管材
硅芯管施工及验收规范
硅芯管通信管道工程的施工质量控制过程高密度聚乙烯（HDPE）硅芯塑料管具有其它同类塑料管道不可比拟的优越的化学及物理特性，在高速公路通信和光缆干线的基础设施建设中，一次性埋入超润滑硅芯管，其穿缆工作不再受时间和条件的限制。
这样，在电信网的升级、增容或更换缆线时，不再需要动用大量人力物力挖掘，只要从管道中抽出原缆线，再穿入新缆线即可。
为通信及其它信号传输方面使用的光（电）缆提供了方便快捷、安全可靠、经济高效的有力保障。
新疆第一条硅芯管管道是2001年5月在松树头—果子沟口公路工程中建设的，当时由新疆通信建设总公司承担施工任务，在以后疆内以交通工程为主又修建了很多硅芯管管道，其中新疆通信建设总公司承担了大部分的施工任务。
笔者承担了从新疆第一条硅芯管管道到后来的许多硅芯管管道工程的投标的标书编制、施工组织和项目管理工作。
硅芯管管道工程对质量控制过程的要求较高，下面笔者从进场硅芯管材料、管道路由和管沟开挖、硅管敷设、人孔建筑、贯通试验、竣工验收这六方面阐述硅芯管管道的质量控制过程。
一、进场硅芯管材料的质量控制过程1、核对硅芯管材料程式：硅管内径与光缆外径的比值将直接影响到气吹敷缆的长度。
最常用的管径外径/内径为40/33、50/42、32/26（毫米），检测工具为游标卡尺。
硅管色标是在某一纯色为基色的硅管管身上镶嵌其它色彩的纵向条纹作为标识，如1×4、2×3、3×2等，通过外观检查色谱色彩鲜度和纵向条纹顺直性。
2、核对硅管单盘盘长：应服从工程实际需要和人井设置间隔长度，硅管铺设时，在沟内（长距离范围内）会有一定的自然弯曲，因而实际使用的硅管长度要比地面长约0.4-0.7％，富余量一般取1.3％，如若忽略该因素，会导致短段和接头数量增加，按此要求编制配盘表并提供给厂方。
40/33硅管的标准盘长为2000米。
3、硅管的运输：装车时，盘与盘之间不应留有大地间隙，以减少行车中盘架的相互碰撞，成盘的硅管不可平放运输。

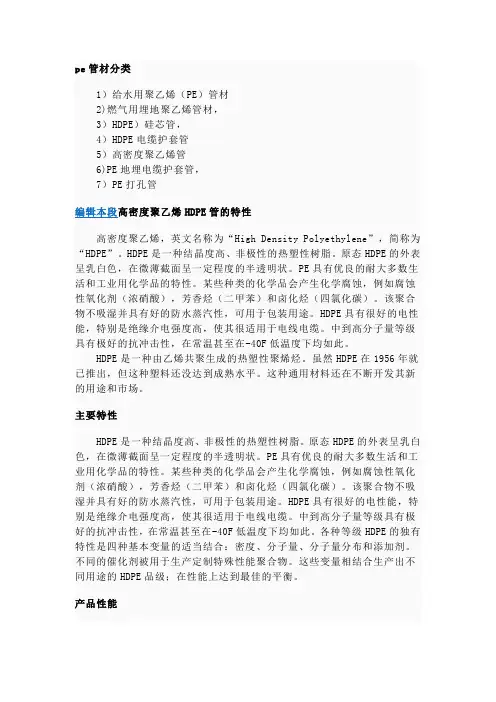

PE管材分类
pe管材分类1）给水用聚乙烯（PE）管材2)燃气用埋地聚乙烯管材，3）HDPE）硅芯管，4）HDPE电缆护套管5）高密度聚乙烯管6)PE地埋电缆护套管，7）PE打孔管编辑本段高密度聚乙烯HDPE管的特性高密度聚乙烯，英文名称为“High Density Polyethylene”，简称为“HDPE”。
HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。
PE具有优良的耐大多数生活和工业用化学品的特性。
某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。
该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。
HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。
中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。
HDPE是一种由乙烯共聚生成的热塑性聚烯烃。
虽然HDPE在1956年就已推出，但这种塑料还没达到成熟水平。
这种通用材料还在不断开发其新的用途和市场。
主要特性HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。
PE具有优良的耐大多数生活和工业用化学品的特性。
某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。
该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。
HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。
中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。
各种等级HDPE的独有特性是四种基本变量的适当结合：密度、分子量、分子量分布和添加剂。
不同的催化剂被用于生产定制特殊性能聚合物。
这些变量相结合生产出不同用途的HDPE品级；在性能上达到最佳的平衡。
产品性能高密度聚乙烯为无毒、无味、无臭的白色颗粒，熔点约为130℃，相对密度为0.941~0.960。
hdpe 硅芯管的规格
hdpe 硅芯管的规格HDPE硅芯管规格详解一、HDPE硅芯管的概述HDPE硅芯管是一种由高密度聚乙烯（HDPE）制成的管道产品，其中填充了硅芯材料。
HDPE硅芯管具有优良的耐腐蚀性、耐磨性和耐压性能，广泛应用于水利、石油、化工、电力等领域。
下面将从管径、壁厚、长度等方面详细介绍HDPE硅芯管的规格。
二、管径规格HDPE硅芯管的管径范围一般从20mm到1600mm不等，可以满足不同工程项目的需求。
根据具体的使用要求，可以选择合适的管径，以确保管道系统的正常运行。
三、壁厚规格HDPE硅芯管的壁厚通常在2mm到45mm之间，这取决于管道所用材料的规格和管道的工作压力等因素。
合理的壁厚能够提高管道的耐压性能和使用寿命，同时还能减少材料的消耗。
四、长度规格HDPE硅芯管的长度通常为6米或12米，也可以根据用户的要求进行定制。
长度规格的选择应根据具体的工程需要和材料运输的便利性进行考虑。
五、其他规格要求除了上述的基本规格，HDPE硅芯管还有一些其他的规格要求需要注意。
例如，管道的耐温性能、耐压能力、耐化学腐蚀性能等都是需要考虑的因素。
在选择HDPE硅芯管时，应根据具体工程项目的要求和环境条件进行合理的选择。
六、应用领域HDPE硅芯管具有优异的性能特点，因此在许多领域得到了广泛应用。
在水利工程中，HDPE硅芯管可用于输送自来水、排污水、灌溉水等。
在石油和天然气行业，它常被用于输送油气和化学品。
此外，HDPE 硅芯管还可用于电力工程、化工工程、工业废水处理等领域。
七、HDPE硅芯管的优势HDPE硅芯管相比于传统的金属管道具有许多优势。
首先，它具有优良的耐腐蚀性能，不易受到化学物质的侵蚀。
其次，HDPE硅芯管重量轻、施工方便，能够降低工程成本。
此外，它还具有良好的耐磨性和耐压性能，能够适应恶劣的工作环境。
八、HDPE硅芯管的安装与维护HDPE硅芯管的安装应按照相关标准和规范进行，保证管道的质量和使用寿命。
在使用过程中，应定期对管道进行巡检和维护，及时发现并处理管道的问题，以确保管道系统的正常运行。

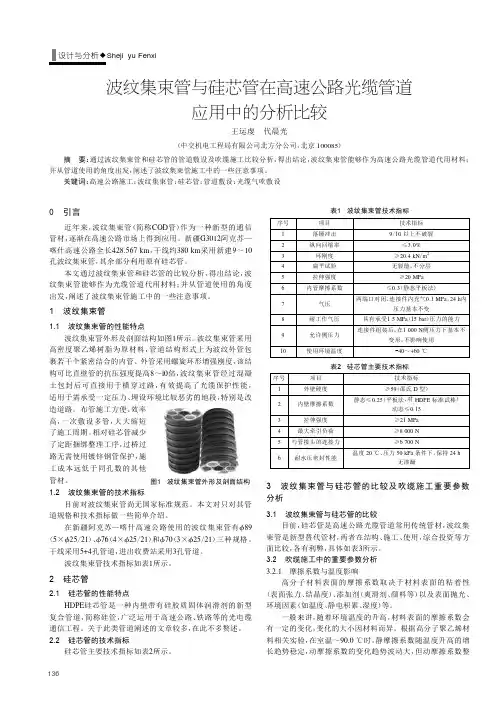

波纹集束管与硅芯管在高速公路光缆管道应用中的分析比较
波纹集束管与硅芯管在高速公路光缆管道应用中的分析比较王运虔代晨光（中交机电工程局有限公司北方分公司，北京100085）摘要：通过波纹集束管和硅芯管的管道敷设及吹缆施工比较分析，得出结论，波纹集束管能够作为高速公路光缆管道代用材料；并从管道使用的角度出发，阐述了波纹集束管施工中的一些注意事项。
关键词：高速公路施工；波纹集束管；硅芯管；管道敷设；光缆气吹敷设0引言近年来，波纹集束管（简称COD 管）作为一种新型的通信管材，逐渐在高速公路市场上得到应用。
新疆G3012阿克苏—喀什高速公路全长428.567km ，干线约380km 采用新建9～10孔波纹集束管，其余部分利用原有硅芯管。
本文通过波纹集束管和硅芯管的比较分析，得出结论，波纹集束管能够作为光缆管道代用材料；并从管道使用的角度出发，阐述了波纹集束管施工中的一些注意事项。
1波纹集束管1.1波纹集束管的性能特点波纹集束管外形及剖面结构如图1所示。
波纹集束管采用高密度聚乙烯树脂为原材料，管道结构形式上为波纹外管包裹若干个紧密结合的内管。
外管采用螺旋环形增强刚度，该结构可比直壁管的抗压强度提高8～l0倍，波纹集束管经过混凝土包封后可直接用于横穿过路，有效提高了光缆保护性能，适用于需承受一定压力、埋设环境比较恶劣的地段，特别是改造道路。
布管施工方便、效率高，一次敷设多管，大大缩短了施工周期。
相对硅芯管减少了定距捆绑整理工序，过桥过路无需使用镀锌钢管保护，施工成本远低于同孔数的其他管材。
1.2波纹集束管的技术指标目前对波纹集束管尚无国家标准规范。
本文对只对其管道规格和技术指标做一些简单介绍。
在新疆阿克苏—喀什高速公路使用的波纹集束管有ϕ89（5×ϕ25/21）、ϕ76（4×ϕ25/21）和ϕ70（3×ϕ25/21）三种规格。
干线采用5+4孔管道，进出收费站采用3孔管道。
波纹集束管技术指标如表1所示。
2硅芯管2.1硅芯管的性能特点HDPE 硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道，简称硅管，广泛运用于高速公路、铁路等的光电缆通信工程。
硅芯管施工技术
2008-04-19 | 硅芯管的施工质量控制过程标签：硅芯管的施工质量控制过程硅芯管的施工质量控制过程高密度聚乙烯（HDPE）硅芯塑料管具有其它同类塑料管道不可比拟的优越的化学及物理特性，在高速公路通信和光缆干线的基础设施建设中，一次性埋入超润滑硅芯管，其穿缆工作不再受时间和条件的限制。
这样，在电信网的升级、增容或更换缆线时，不再需要动用大量人力物力挖掘，只要从管道中抽出原缆线，再穿入新缆线即可。
为通信及其它信号传输方面使用的光（电）缆提供了方便快捷、安全可靠、经济高效的有力保障。
但硅芯管管道工程对质量控制过程的要求较高，下面从进场硅芯管材料、管道路由和管沟开挖、硅芯管敷设、人孔建筑、贯通试验、竣工验收这六方面阐述硅芯管管道的质量控制过程。
一、进场硅芯管材料的质量控制过程硅芯管材料和设备的规格、型号、材质、质量应符合设计及有关产品标准的规定。
材料和设备必须是有生产许可证的专业制造厂生产，具有有效的质量证明文件，其质量应符合国家现行有关标准的规定，不合格的产品不得使用。
1、硅芯管现场检验应符合以下要求：a）硅芯管管材应与有国家级材料测试中心的检测报告和合格证书。
b）应检查所有硅芯管、接头件及其他相关材料的外包装并作好记录。
c）应检查和清点所有硅芯管、接头件及其他相关材料的规格程式和数量。
d）硅芯管管材附件、接头及密封塞等优质齐备。
硅芯管管材的管身和管口不应有变形，接续配件齐全有效，套管（管箍）内径与插口外径应吻合。
e）硅芯管的外型应均匀一致，无缺陷、无刮痕、管材内壁、外壁应光滑、平整、清洁，不允许有气泡、裂口、和显著的凹陷、杂质等。
f）硅芯管色泽应均匀一致。
g）硅芯管管口应光滑平直并与轴向垂直，内外壁熔借紧密。
h）根据检验结果形成现场检验报告。
2、已进厂硅芯管的质量控制注意事项：（1）、核对硅芯管材料程式：硅芯管内径与光缆外径的比值将直接影响到气吹敷缆的长度。
最常用的管径外径/内径为40/33、50/42、32/26（毫米），检测工具为游标卡尺。
技术规格书---HDPE硅芯管Φ40-33mm
技术规格书（硅芯管①40/33mm）1、范围 1.1本技术规格书规定了高密度聚乙烯(HDPE)硅芯管产品的定义、产品型号和标记要求、实验方法、检验规则、包装、运输储存以及配件的基本要求。
1.2本技术规格书适用于高速公路通信管道系统用硅芯管及配件2、引用标准GB/T 191-2000 包装储运图示标志GB/T 1039-1992 塑料力学性能试验方法总则GB/T 1842-1999 聚乙烯环境应力开裂试验方法GB/T 2411-1980 塑料邵氏硬度试验方法GB/T 3682-2000 热塑性塑料溶体流动速率试验方法GB/T 6671-2001 热塑性塑料管材纵向回缩率的测定GB/T 8804.1-2003 热塑性塑料管材拉伸性能测定第1部分：试验方法总则YD/T 7424.2-2002 光缆总规范第2部分：光缆基本试验方法GB/T 8806-1998 塑料管材尺寸测定方法YD/T 1460.3-2006 通信用气吹微型光缆及光纤单元第3部分GB/T 9647-2003 热塑性塑料管材环刚度的测定JT/T 496-2018 公路地下通信管道高密度聚乙烯硅芯塑料管3、原材料我公司所生产的硅芯管使用的原材料技术性能指标要求满足国家标准的高密度聚乙烯挤塑塑脂。
一般技术参数符合如下要求:4、外观> 硅管采用基色加色标的形式加以区别，不可采用回收塑料，且不可使用黑管。
> 管材内外壁必须光滑平整，不允许有气泡、沙眼、裂口、分解变色线及明显的痕纹、杂质、凹陷及色泽不均等。
> 管材的两端应平整，切口要求光滑，并与轴线垂直。
> 管材内外层应紧密熔接，无分脱现象，内涂层均匀，手感应光滑细腻。
> 端面结构示意图如下：5、结构尺寸结构尺寸及长度标准如下:6、物理化学性能7、硅芯管包装、标志、运输、储存盘架包装，外覆塑料薄膜，每件管长2000m，若需方在合同中另有规定，则按合同取定，中间无断口。
HDPE硅芯管工艺流程
HDPE硅芯管工艺流程
HDPE硅芯管是一种结合了硅芯纤维增强材料和高密度聚乙烯（HDPE）管道的复合管道。
它具有优异的机械性能、抗腐蚀性能和耐高温性能，广
泛应用于城市供水、排水、输气、输油以及其他工业管道领域。
下面是HDPE硅芯管的工艺流程：
1.原料准备：首先准备好HDPE树脂颗粒和硅芯纤维增强材料。
HDPE
树脂要选择质量稳定、物理性能良好的原料，而硅芯纤维增强材料应具有
足够的强度和耐化学腐蚀性能。
2.HDPE树脂预处理：将HDPE树脂进行预处理，包括干燥和筛选。
干
燥的目的是去除树脂中的水分，以免在挤出过程中产生气泡。
筛选的目的
是去除杂质和颗粒，确保树脂的质量和均匀性。
3.挤出挤出机：将经过预处理的HDPE树脂颗粒加载到挤出机的喂料口，并通过加热和融化使其成为熔融状态。
4.硅芯纤维包覆：在挤出机的出料端设置一个硅芯纤维增强材料的供
料系统。
硅芯纤维经过供料系统进入到挤出机的融熔HDPE树脂中，两者
混合并均匀分布。
5.挤出挤压机：将混合的熔融HDPE树脂和硅芯纤维通过挤压机的模具，通过模具形成所需的形状和尺寸。
同时，在挤出过程中对管道进行冷
却和固化，以保证管道的牢固性和稳定性。
6.后处理：将挤出后的管道进行切割、敷料等后处理工序。
切割是将
管道切割成所需的长度，敷料是在管道表面进行覆盖和保护。
7.检验质量：对HDPE硅芯管进行质量检验，包括外观质量、尺寸和机械性能等指标的测试，确保达到国家标准和用户需求。
8.包装和出厂：将质量合格的HDPE硅芯管进行包装，并准备出厂。
2023年HDPE硅芯管行业市场前景分析
2023年HDPE硅芯管行业市场前景分析HDPE硅芯管是将硅芯套入HDPE管中并形成一定密度的管材。
硅芯具有较强的压力承载能力和抗拉性能，而HDPE管是一种高密度聚乙烯管，具有轻质、高强度、耐腐蚀、易安装等特点。
因此，HDPE硅芯管不仅兼具硅芯管和HDPE管的优点，而且具有更广泛的应用领域，如供水、排水、电信管道、天然气输送等。
1. 市场规模近年来，随着城市化进程的加快和人民生活水平的提高，新型供水、排水、天然气配套设施得到了快速的发展。
同时，通信设备和光纤网络的普及，对管件行业的提升也起到了很大的作用。
据市场研究报告显示，HDPE硅芯管的市场规模正在逐年扩大，预计到2025年，将达到400亿元以上。
2. 市场需求HDPE硅芯管是一种高性能管材，具备多方面优点，如更高的抗拉性能、更强的压力承载能力、更优异的耐腐蚀性能、更长的使用寿命等。
这些特点使得HDPE硅芯管在各种管道工程中得到越来越广泛的应用。
未来，随着经济的发展和人民生活水平的提高，数码化、智能化和信息化的建设会更加基础化，这预示着HDPE硅芯管的需求量也会逐步加大。
3. 市场竞争当前，国内HDPE硅芯管市场上存在着多家知名企业，如银河集团、申特威、恒星管业、中恒新材等，它们都在大力推广和研发HDPE硅芯管产品。
市场竞争日趋激烈，企业的竞争方式和手段也更多元化，如不断推出新型管件产品、升级生产技术和设备、加强市场宣传和推广等。
4. 市场趋势随着经济全球化的发展，全球范围内管道工程的需求量逐渐增加，所以HDPE硅芯管的市场前景将继续看好。
未来，在产业集中度提升、市场竞争激烈等因素的影响下，HDPE硅芯管行业将出现进入深度开发、产品升级、企业优胜劣汰等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HDPE硅芯管材
——产品介绍//Product Introduction
HDPE硅芯管是一种新型光电护套管，是采用HDPE树脂和硅胶母料共挤复合而成的。
该硅芯管曲率半径为其外径的10倍，使之在外力作用下不易变形，可随地形变化而适当弯曲铺设，无须作任何特别处理。
与PVC管、双壁波纹管相比，硅芯管铺设长度较长（1000~2000m），管接头少，可大大降低工程造价。
其内壁硅芯层是固体的永久润滑剂，摩擦系数小，可采用吹气法穿缆，施工快捷，且摩擦特性保持不变，缆线在管材内可反复抽取。
硅芯层的防水性、耐候性好，适用温度范围为-30℃~80℃。
——产品特点//Features
其内壁的硅芯层是固体的，永久的润滑剂，内壁硅芯层的摩擦特性保持不变，缆线在管道内反复抽取；
其内壁的硅芯层采用同步复合挤出工艺，与外层复合紧密且均匀的分布在整个管道内壁。
内壁的硅芯层与高密度聚乙烯具有相同的物理和机械特性，不会剥落、脱离，与外层寿命相同；
其内壁的硅芯层不与水反应，意外事故后可用水冲洗管道，可免遭啮齿动物破坏；
硅芯管曲率半径小（为其外径的十倍），敷管时遇到弯曲和落差处，可随环境地形而定，无需作任何处理，更不必设人井过渡；
抗老化，使用寿命长，埋入地下可达50年以上；
每根（盘）硅芯管的长度可制成任意长度，一般情况下从运输安全和施工方便性等方面考虑，每根（盘）硅芯管标准长度为2000米；
施工便捷，工程造价大大降低：硅芯管不需外套大管，且可直接在管道内穿缆，不需子管。
由于每盘硅芯管的长度一般为2000米，故人井可每隔1000米设1个，穿缆是采用气吹，每1000米只需15分钟。
——产品外观//Features
高密度聚乙烯（HDPE）硅芯管内外壁应清洁、光滑、不允许有气泡、明显的划伤、凹陷、杂质、颜色不均匀等缺陷。
管端头应切割平整，并与管轴线垂直。
硅芯内壁应紧密熔接，无开脱现象。
管材外壁标示清楚。
管材的色泽均匀一致，外层颜色为黑色，内层硅芯层和标示线为白色，或由供需双方商定其它颜色。
——应用领域//Application Field
室外通信电缆和光缆的管道系统，公共信息网络、公共传输系统、有线电视网络及高速公路通讯等工程建设。
——综合评价//Overall Merit
通信用高密度聚乙烯（HDPE）硅芯管材具有其它同类塑料管道不可比拟的优越的化学及物理特性，在高速公路通信和光缆干线的基础设施建设中，一次性埋入超润滑硅芯管，其穿缆工作不再受时间和条件的限制。
因此，在电信的升级、增容或更换缆线时，不再需要动用大量人力物力挖掘，只要从管道中抽出原缆线，再穿入新缆线即可。
为通信及其它信号输出方面使用的光（电）缆提供了方便快捷、安全可靠、经济高效的有力保障。
注：以上整理仅作参考，参考资料：《杭州联通管业地下通信管道用塑料管》。
