机械创新设计作业一般来说设计分逆向设计和正向设计逆向工程其实就是在现有的产品上进行抄数，扫描，修改细节，或者叫做提升工艺吧，然后制图，加工生产，大概过程就是从有到改进的一个设计过程，类似于众泰这样的企业走的就是逆向工程。
那么正向设计的意思就很明了了，就是一个产品从无到有的设计过程，这就是创新，把思路变成图纸，加工出产品。
机械系统设计是从系统的观点出发，对机械系统进行的设计。
机械系统设计思想从根本上改变了传统的设计思想，从而有利于机械系统设计的创新性、多样性和综合性的体现。
它包括以下几个方面：1、创新性设计机械系统创新性设计是把实现总功能和功能分解作为设计的出发点，由于功能的抽象化和功能分解的多样化，将会大大有利于机械系统的创新性设计。
将机械系统所要实现的功能抽象化，可以开阔设计者的思路，采用多种工作原理实现机械系统的功能，有利于机械系统的创新。
功能分解和功能结构的多样性，可使实现机械系统总功能的方案多种多样，设计者可以从中寻找适合某些要求的综合最优的方案。
2、全面性设计机械系统全面性设计是考虑产品生命周期全过程各个阶段的要求。
如满足市场的显需求或隐需求；寻求设计方案的综合最优化；实现产品制造的经济性和先进性；满足用户要求和有利于维护；考虑回收利用等问题。
机械系统设计中考虑的问题全面，可大大提高设计水平和产品质量。
全面性设计使所设计的产品更具市场竞争力，满足人类可持续发展的需要。
3、系统性设计机械系统系统性设计是强调各要素的整体性。
各要素的要求离不开整体的需要，系统性设计使机械系统的设计更具有整体优良性能。
一个系统中各要素的作用是通过总体来体现的，有了总体的概念，才能处理好各要素的设计。
机械系统设计的系统性还表现在人—机—环境的广义机械系统的考虑上，使机械系统更加有利于发挥人—机的整体效率，使机械系统的效能得到充分发挥。
人—机系统把人看做属于其中的一个组成部分，同时按人的特性和能力来设计系统。
环境可作为人—机系统的干扰因素来理解，系统设计就是为了排除环境的不利影响。
机械创新作业--(14)
《机械创新设计》课程名称《机械创新设计》院（系、部、中心）机械工程学院专业材料成型及其控制工程班级材料141姓名朱日升学号1140199101 题目大豆播种机的创新任课教师许爱群老师农用机械的创新设计摘要：农业机械化是农村生产发展水平的重要标志，是农业和农村经济持续稳定健康发展和实现农业现代化的重要物质技术保障。
加快发展农业机械化，是全面建设小康社会、率先基本实现现代化的现实要求。
加快发展农业机械化，是推动农业和农村经济结构调整、提升农业产业化水平的有效途径。
大力开发和应用配套农机技术及机具，可以为农业产业结构调整提供强有力地技术支撑；围绕产业特色，发展农机推广项目。
可为农业产业结构调整激发师范效应，促进产业的优化升级，建立区域性的农机服务网络，加快推进农业产业化步伐。
加快发展农业机械化，是实现农村劳动力转移，推进城镇化进程的有力举措。
关键词：农业机械化，农村经济结构调整，产业优化升级。
1引言目前世界上种植大豆已普及五十多个国家和地区，但作为主产国主要有中国、美国、巴西、阿根廷等。
美国是目前世界上最大的大豆生产国，巴西、阿根廷、中国的大豆产量居于世界上第2、3、4位。
中国种植的大豆全部为非转基因大豆，北美和南美大豆大多为转基因大豆。
我国的大豆油主要产地是北方地区。
在我国不同地区打斗的生产情况有很大的不同。
按照大豆生产的气候条件、品种生态类型、分布和范围可以将全国划分为北方春大豆区、黄淮海流域夏季大豆区、长江流域春夏季大豆亚区、东南春夏秋大豆区、华南司机大豆区5部分。
我国是一个农业大国，目前我国的农业机械化水平还相对很低。
加快发展农业机械化，是全面建设小康社会、率先基本实现现代化的现实要求。
因此很有必要研究出一种简易造价低的农用机械进行普及。
只有全面推广先进适用的农用机械，用先进的农用装备武装农业，用先进的农机化技术改造农业，才能大幅度提高劳动生产率，提高农业整体效益，增强农业竞争力。
2总体结构及工作原理大豆播种机主要由种箱，排种器，播种轮组成。
机械设计创新设计题目
创新设计题目伸缩式螺旋千斤顶是随着汽车大众化而出现的新式起重器，它具有结构新颖、体积小、重量轻、操作方便、省力等特点。
试按下述参数要求进行设计：承载10000N，全升程252mm（十）、窗玻璃擦洗装置设计一窗玻璃擦洗装置，工作人员只需站在室内操作，要求操作方便、安全、原理新颖、成本较低、适合家庭及办公楼房使用。
（十一）、多功能台虎钳设计一种新型台虎钳，要求其能够满足空间不同角度的定位需求。
（十二）、手动式汽车轮胎充气装置试设计一种手动式汽车轮胎充气装置，该装置能够在没有电力驱动的情况下，完全靠手动完成对汽车轮胎的充气过程。
要求体积小、重量轻、操作方便、成本较低、造型美观。
（十三）、手动金属钻孔工具设计一手动金属钻空装置，完全依靠手动的力量实现金属钻孔过程。
要求操作方便、省力、结构合理、体积小、外型美观。
（十四）、新型联轴器设计设计一新型联轴器，要求冲击小、缓冲能力好、适用的速度范围较广、结构简单、加工方便、有创新性。
（十五）、太空仓宇航员体重测量装置设计一台能够在太空失重状态下测量宇航员体重的装置，并考虑如何在地面重力作用下进行该设备的性能测量。
（十七）、硬币分拣装置设计一硬币分拣装置，该装置能将不同面值的硬币分拣并打包。
要求体积小、外形美观、操作方便，最好具有显示功能。
（十八）、电杆爬升装置设计一新型电杆爬升装置，用于帮助电力工人攀爬电杆，要求该机构具有结构简单、重量轻、操作方便、使用可靠、攀爬速度较快等优点。
（十九）、光滑壁面爬升清洗装置设计一种可以爬升光滑壁面（比如：玻璃墙面）并进行清洗的装置，要求体积小、重量轻、能遥控（或电控）自动换向、安全、可靠、操作方便。
（二十）、可折叠变升程梯设计一种可以折叠的新型梯子，要求具有变升程功能，最大高度可达6米，载重量可达200公斤，要求使用方便、可以实现完全折叠、强度可靠、攀爬方便、重量限定在人力可及的范围。
（二十一）、水果削皮器设计一种新型的水果削皮器，要求原理新颖、结构简单、外形美观、操作方便、效率高、具有市场竞争优势。
机械设计创新设计题目
创新设计题目伸缩式螺旋千斤顶是随着汽车大众化而出现的新式起重器，它具有结构新颖、体积小、重量轻、操作方便、省力等特点。
试按下述参数要求进行设计：承载10000N，全升程252mm（十）、窗玻璃擦洗装置设计一窗玻璃擦洗装置，工作人员只需站在室内操作，要求操作方便、安全、原理新颖、成本较低、适合家庭及办公楼房使用。
（十一）、多功能台虎钳设计一种新型台虎钳，要求其能够满足空间不同角度的定位需求。
（十二）、手动式汽车轮胎充气装置试设计一种手动式汽车轮胎充气装置，该装置能够在没有电力驱动的情况下，完全靠手动完成对汽车轮胎的充气过程。
要求体积小、重量轻、操作方便、成本较低、造型美观。
（十三）、手动金属钻孔工具设计一手动金属钻空装置，完全依靠手动的力量实现金属钻孔过程。
要求操作方便、省力、结构合理、体积小、外型美观。
（十四）、新型联轴器设计设计一新型联轴器，要求冲击小、缓冲能力好、适用的速度范围较广、结构简单、加工方便、有创新性。
（十五）、太空仓宇航员体重测量装置设计一台能够在太空失重状态下测量宇航员体重的装置，并考虑如何在地面重力作用下进行该设备的性能测量。
（十七）、硬币分拣装置设计一硬币分拣装置，该装置能将不同面值的硬币分拣并打包。
要求体积小、外形美观、操作方便，最好具有显示功能。
（十八）、电杆爬升装置设计一新型电杆爬升装置，用于帮助电力工人攀爬电杆，要求该机构具有结构简单、重量轻、操作方便、使用可靠、攀爬速度较快等优点。
（十九）、光滑壁面爬升清洗装置设计一种可以爬升光滑壁面（比如：玻璃墙面）并进行清洗的装置，要求体积小、重量轻、能遥控（或电控）自动换向、安全、可靠、操作方便。
（二十）、可折叠变升程梯设计一种可以折叠的新型梯子，要求具有变升程功能，最大高度可达6米，载重量可达200公斤，要求使用方便、可以实现完全折叠、强度可靠、攀爬方便、重量限定在人力可及的范围。
（二十一）、水果削皮器设计一种新型的水果削皮器，要求原理新颖、结构简单、外形美观、操作方便、效率高、具有市场竞争优势。
机械创新作业 (32)

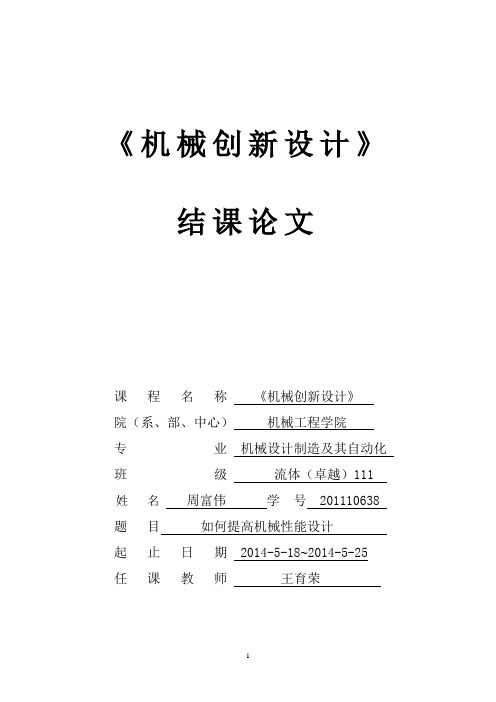

《机械创新设计》结课论文课程名称《机械创新设计》院（系、部、中心）机械工程学院专业机械设计制造及其自动化班级流体（卓越）111 姓名周富伟学号 201110638 题目如何提高机械性能设计起止日期 2014-5-18~2014-5-25任课教师王育荣提高机械性能设计作者：周富伟（南京工程学院机械工程学院，南京211167）摘要：机械性能是金属材料的常用指标的一个集合。
在机械制造业中，一般机械零件都是在常温、常压和非强烈腐蚀性介质中使用的，且在使用过程中各机械零件都将承受不同载荷的作用。
金属材料在载荷作用下抵抗破坏的性能，称为机械性能（或称为力学性能）。
金属材料使用性能的好坏，决定了它的使用范围与使用寿命，金属材料的机械性能是零件的设计和选材时的主要依据，外加载荷性质不同（例如拉伸、压缩、扭转、冲击、循环载荷等），对金属材料要求的机械性能也将不同。
常用的机械性能包括：强度、塑性、硬度、冲击韧性、多次冲击抗力和疲劳极限等。
因此，如何提高机械性能的设计有着巨大的意义，尤其是对我们机械一块，一个小小的改动能够影响整个行业变化。
关键词：机械性能设计、提高、金属材料、机械零件1、引言改革开放三十年以来，中国制造业有了显著的发展，无论制造业总量还是制造业技术水平都有很大的提高。
机械制造行业在近年来不断的发展和创新，作为国家非常重要的一门行业，中国相对于其他国家技术要落后了接近三十年，这就使得中国机械发展是当务之急，如果不能提高和改善技术，就会导致中国机械行业的落后，从而无力与他国竞争，这是非常危险的。
作为国家与社会集体的一份子，我们也许不能直接改变世界走向，但是我们可以从小方面去累积，点点滴滴最终必将汇成大江河。
2、中国机械制造业存在的主要问题面对21世纪世界经济一体化的挑战，机械制造业存在的主要问题有以下几个方面：1、合资问题。
由于世界经济一体化，我国引进大量国外的产品和技术，的确是机械制造业有了不小的发展，但是国外野心勃勃的企业不仅仅想要占领中国的市场，更加想要垄断中国机械行业的技术。
十个简单机械小发明
十个简单机械小发明一、自制简易投石机1. 材料准备：找一些木棒，最好是粗细比较均匀的，像筷子那种细长形状的就很合适；还有一些橡皮筋，废旧的自行车内胎剪成条也能用；再准备一个小勺子或者小盒子当盛放“弹药”的地方。
2. 制作过程：先把木棒搭成一个三角形的框架，这就像投石机的架子啦。
然后把橡皮筋固定在框架的两边，再把小勺子或者小盒子绑在橡皮筋中间。
拉着小勺子往后，把小石子或者小纸团放在勺子里，一松手，就能把东西投射出去啦。
这就利用了橡皮筋的弹性势能转化为小物体的动能这个简单机械原理哦。
二、简易滑轮组提物装置1. 材料：需要几个小滑轮，可以从旧的窗帘轨道上拆下来，还有一根结实的绳子，像粗棉绳就不错，再找个小盒子或者小桶当重物容器。
2. 制作：把滑轮固定在一个架子上，可以用木板钉成一个简单的架子哦。
然后把绳子绕过滑轮，一端系在小盒子或者小桶上，另一端自己拿着。
当你拉动绳子的时候，就会发现轻松很多，因为滑轮组可以省力呀。
三、自制简易杠杆开瓶器1. 材料：找一块比较硬的长条形木板，还有一颗小钉子。
2. 制作：把小钉子钉在木板的一端，稍微留出一点头。
当你要开啤酒瓶或者汽水瓶的时候，把钉子头卡在瓶盖下面，木板的另一端放在桌子边缘之类的地方当支点，然后轻轻下压木板，利用杠杆原理就能轻松打开瓶盖啦。
四、简易风力小车1. 材料：几个空的易拉罐，一根长竹签，几张硬纸，还有一个小风扇的叶片（可以从旧的小电扇上拆下来），一根橡皮筋。
2. 制作：把易拉罐并排粘在一起当车身。
把硬纸剪成圆形做车轮，中间用竹签穿过当车轴。
然后把小风扇叶片装在一个轴上，用橡皮筋连接这个轴和车轴。
当有风吹向小风扇叶片的时候，叶片转动，通过橡皮筋带动车轴转动，小车就可以跑起来啦，这就是简单的风力转化为机械能哦。
五、自制跷跷板天平1. 材料：一根长木条，一个中间有孔的圆形物体当支点，比如大的螺丝母，还有两个小盘子，可以用小塑料盒代替。
2. 制作：把长木条放在圆形物体上，然后把两个小盘子分别系在木条的两端。
机械创新设计大作业 机械创新设计答案
机械创新设计大作业机械创新设计答案机械创新设计大作业一、设计题说明：1、可以查阅参考资料借鉴已有的设计和思路，但需要加入自己的设计思考、改进、改造等；2、设计题要求：A、给出设计对象的功能描述，尽量清晰、明确、全面；B、给出简单的设计方案和设计思路；C、给出设计图或示意图；D、总结设计的创新部分内容、创新方法或创新技法。
3、写出设计报告，设计报告要求有封面、页码、内容，封面包括题目名称、姓名、学号、班级等，内容要将以上设计过程通过文字和图的形式表达出来。
3、共6道题，设计任务是每人设计2个创新题目，其中一题必须从中选取，另外一题可以自己选定一个创新题目或者在下面再选一题作为创新题目。
二、设计题目 1、设计目前阶梯教室使用的多功能课桌，要求具有的功能是：1）用于考试时能够防止前后左右相互偷看；2）用于上课时能够舒适，便于放置书本、文具等。
2、设计新型横动竖刷式压刷的结构设计，要求具有的功能是：按照常规刷牙方法横向来回运动，压刷在牙齿上的运动是上下竖刷，符合对牙齿最好的清理效果 3、医院陪护折叠床的设计，要求具有的功能是：1）可以折叠，折叠后可以作为凳子使用或者放置病床底下；2）摊开后可作为陪护人员晚上休息之用。
4、动车、公共汽车车身擦洗装置，要求具有的功能是：1）目前动车、公共汽车的车身都是采用人工手擦清洗的方式进行清洁，效率低，高处擦洗不方便，设计一套装置使人站在地面可进行机械擦洗，提高效率，降低劳动条件；2）擦洗时能够将水引到擦洗部位，可以控制水流的大小和关停。
5、斜井防跑车装置设计 1）设计背景：在煤矿井下存在大量的倾斜巷道，在倾斜巷道上经常采用矿车运输煤炭，矿车的牵引是靠在巷道上部的绞车牵引，矿车在斜井的轨道上运动，经常发生由于钢丝绳断裂造成人员伤亡。
矿车有1、2、3吨几种。
2）设计任务：设计一种装置使得在机头牵引钢丝绳断裂的情况下实现矿车的制动的装置。
6、熔体纤维混合装置 1）设计背景：热塑性聚合物基复合材料是当前的热点，其主要过程是将塑料熔融并将玻璃纤维等纤维加入使其混合均匀后，通过成型制成复合材料制品，但如何将熔融的塑料熔体和纤维混合是困难所在。
机械创新设计作业
《机械创新设计》课程作业题目：护栏清洁机院（部）：机电工程学院专业：机械工程及自动化班级：小组： 2组小组成员：指导教师：沈孝芹完成日期：2015.06目录1前言1.1课题的意义目的及背景1.2国内外研究概况及发展趋势1.3课题的指导思想?1.4所要解决主要问题2原理方案设计2.1功能设计法的简介2.2功能分析2.3功能原理分析2.4功能分解并列出功能树2.5功能求解列出功能元解形态学矩阵2.6组合形成几种可用原理方案2.7建立评价目标进行方案评价3机构设计3.1机构设计原则的运用与讨论3.2机构的选型3.3机构方案评价3.4机构的构型4结构设计4.1概述4.2结构方案的变异设计4.3设计结果介绍5结论6谢辞7附件摘要工业化的建设使城市人口和车辆逐年增多，人、车道路交通产生很大的矛盾，几乎所有道路拥挤的地方都安上了护栏隔离，城市公路中央护栏可以引导驾驶员的视线，以防车辆驶出路外造成交通事故。
隔离护栏经过日晒雨淋，经常是脏兮兮的，不仅影响路容的整洁美观，而且护栏本身容易损耗。
城市公路中央护栏的清洗，不仅是为了整洁的市容，而且能够延长护栏的使用寿命。
为了保持城市公路中央护栏良好的引导视线功能和清洁美观，需要对护栏进行定期清洗。
人工清洗护栏的劳动强度大，清洗效率低，每人每天大约只能清洗600米左右。
白天车流量很大，人工清洗护栏不安全且影响交通，一般在晚上车流量相对较小时清洗，而晚上清洗时经常有发生车撞环卫工人的事故。
于是城市公路中央护栏清洗机的出现具有实际的意义。
关键词：护栏清洁；智能化；环卫1 前言1.1、课题的意义目的及背景目前，针对城市道路护栏的清洗方式主要有两种：人工清洗和借助汽车所配高压水洗刷清洗。
但人工清洗环卫工人的劳动强度大、清洗效率低，一般每人每天只能清洗300米左右的护栏；且环卫工人作业时身处于高速行驶的机动车辆中间，容易发生安全事故，尤其是在交通道路比较狭窄的地段危险系数更高；经常身处汽车噪音大、车量尾气浓度高的工作环境下对工人的身心健康也造成了很大的损害。
机械创新设计大作业
一、机械设计的一般设计过程；机械设计的一般过程：设计阶段设计工作内容应完成的报告或图纸1、计划阶段：1）根据市场需求，或受用户委托，或由主管部门下达，提出设计任务。
2）进行可行性研究，重大问题应召开有关方面专家参加的论证会。
3）编制设计任务书。
4）提出可行性论证报告。
5）提出设计任务书，任务书应尽可能详细具体，应包括主要的功能指标，它是以后设计、评审、验收的依据。
6）签订技术经济合同。
2、方案设计阶段：1）根据设计任务书，通过调查研究和必要的分析（还可能需要进行原理性的试验），提出机械的工作原理。
2）进行必要的运动学设计（一般是初步的、粗略的），提出几种机械系统运动方案。
3）经过分析、对比和评价，作出决策，确定出最佳总体方案。
提出方案的原理图和机构运动简图，图中应有必要的最基本的参数3、技术设计阶段：1）运动学分析与设计。
2）工作能力分析与设计。
3）动力学分析与设计。
4）结构设计。
5）装配图和零件图的绘制。
4、完成机械产品的全套技术资料：包括：1）标注齐全的全套完整的图纸,包括外购件明细表。
2）设计计算说明书。
3）使用维护说明书。
5、试制试验阶段：通过试制和试验，发现问题，加以改进，一般是回到技术设计阶段，修改某一部分设计结果。
1）提出试制和试验报告。
2）提出改进措施，修改部分图纸和设计计算说明书。
6、投产以后：1）收集用户反馈意见，研究使用中发现的问题，进行改进。
2）收集市场变化的情况。
3）对原机型提出改进措施，修改部分图纸和相关的说明书。
4）根据用户反馈意见和市场变化情况，提出设计新型号的建议。
不同类型的设计，其过程也不尽相同，并没有一个通用的、一成不变的程序。
对开发性设计，其过程最复杂和完整。
适应性设计和参数化设计的过程则视具体情况的要求而定，不一定这样完整。
二、机械创新设计的常用方法1、智暴法智暴法又称智力激励法。
英文原文是Brian Storming，故又称头脑风暴法或BS法。
智暴法是运用群体创造原理，充分发挥集体创造力来解决问题的一种创新设计方法。
机械创新设计作业模板
《机械创新设计》
考试作品设计
作品名称：
院（部）：机械工程学院
班级：机设0904 学号：20090201****学生姓名： * *
设计分工：（如果是一个人的作品，删除此项）
联系方式：（手机号码）
指导教师：谭立新
完成日期：
要求:
1：要求用CAXA或者用CAD画产品图，并且打印出来（不用截屏的方式），图中对每个零件进行标号，并标示出相关的尺寸，以方便后面的说明。
产品图放在第二页。
（是否作三维图不作要求）
2：对产品进行文字说明时，文字字体为宋体，大小为四号，行距选“固定值22磅”。
3：对作品介绍时，介绍的顺序如下：创意来源，作品原理，作品使用(怎么使用)，作品应用（应用的领域），作品优点。
这五项缺一不可，但可以加其他项目，加在后面。
以五项为小标题。
字体为黑体，大小为三号，加粗。
4：请大家于2011年11月30日上午十点（第十五周星期三，上午十点）之前把作业交到10栋504熊智坚手中，逾期不候》。
